Жители квартир привыкли пользоваться электроприборами только внутри помещений, где установлена куча розеток, и подключиться можно к любой. А вот если речь идет о частном секторе, то тут часто возникает необходимость работать во дворе, где тоже нужно подключить электроприборы.
Для частного сектора, а также в промышленности, установка герметичных розеток и выключателей снаружи – это острая необходимость, потому как пользоваться переносками и тянуть провод из помещения не только неудобно, но еще и опасно.
Для того, чтобы защитить наружную проводку от попадания на нее грязи, пыли, а также предотвратить замыкание из-за проникновения влаги, ее прокладывают в защитных трубках или кожухах, обеспечивающих если неполную герметичность, то хотя бы высокую степень защиты. Исходя из этих же соображений, снаружи применяется и розетка герметичная, и герметичные выключатели.

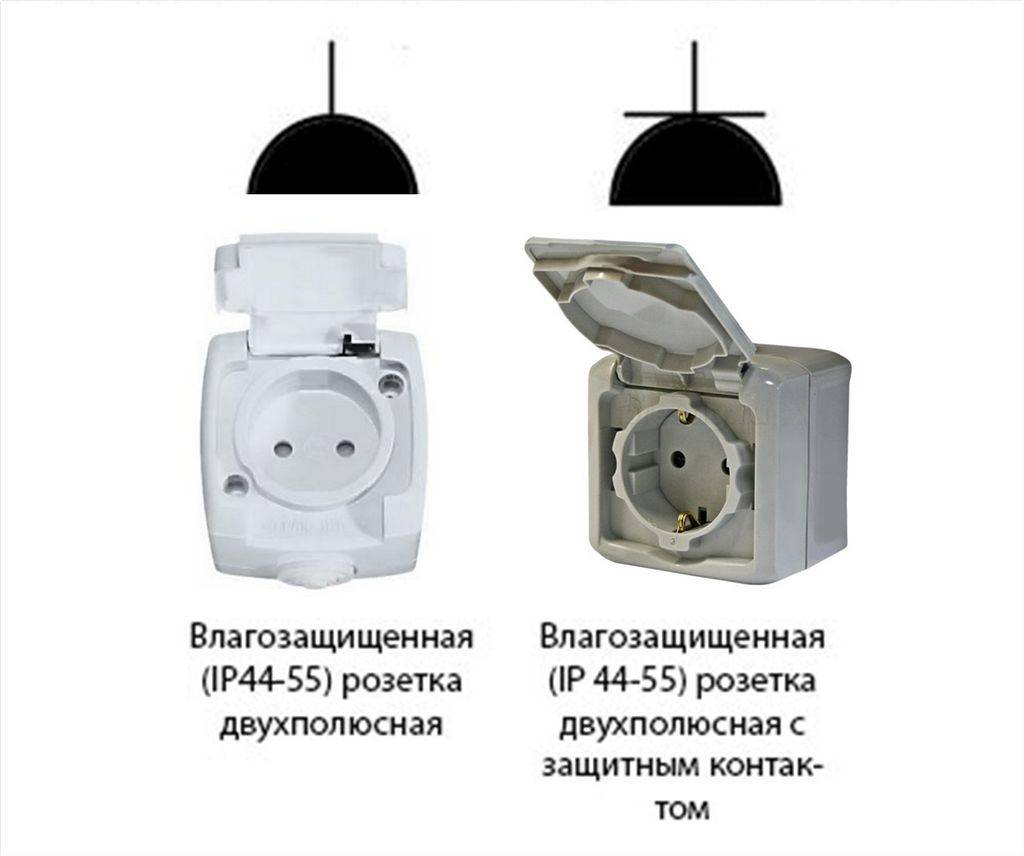

Розетка штепсельная герметичная
Розетки штепсельные герметичные отличаются между собой по стандартным для этого вида электроприборов параметрам:
- степень защиты. Для герметичных розеток этот показатель должен быть не ниже IP44 (защита от брызг) и выше;
- ток, на который рассчитана розетка. Стандартное значение – 16А, не стоит брать ниже;
- крышки и заглушки. Они могут иметь разный вид – прозрачные, непрозрачные, круглые, квадратные, подпружиненные или нет;
- необходимость монтажа проводки. Если розетка штепсельная герметичная оснащена зажимами, то нужно только подвести концы проводов, вставить и в зажимы – и все.
Розетка накладная герметичная
Довольно редко снаружи применяются встроенные розетки, самый оптимальный вариант — розетка накладная герметичная. Такая розетка обладает максимальной степенью защиты от внешнего воздействия, легко подключается и может служить для питания от стандартной сети любого прибора, будь то насос, бетономешалка или другой силовой аппарат.
Розетка накладная герметичная будет также очень кстати, если в доме есть маленькие дети, а розетки расположены низко. Это позволит защитить детей от поражения током и ВТО же время ненужно будет переносить все розетки повыше и создавать неудобства.
В магазине «Ток-220» вы имеете возможность подобрать и купить по выгодной цене нужные приборы. Мы занимаемся продажей как простых, так и герметичных розеток, выключателей и других электроприборов под любые цели.
Штепсельная розетка – это…
Устройство позволяющее при минимальных затратах обеспечить безопасное включение в сеть электроприборов. На рынке целый ассортимент штепсельных розеток – влагозащищенные, заземленные, сдвоенные, но главный принцип работы неизменен. Прибор не функционирует без вилки, поэтому нужно учитывать размеры и расположение отверстий. Для предотвращения контакта с различными предметами исполняется гнездовой разъем.
В настоящее время происходит замена устаревшего вида проводки, поэтому штепсельная розетка с заземляющим контактом становится незаменимым прибором. Это в разы повышает безопасность.
Выбор трехфазной розетки
Перед покупкой розетки на 380В следует четко определиться, каким техническим и эксплуатационным характеристикам она должна соответствовать.
Основными параметрами устройств на 380 вольт являются:
Номинальный ток. Значение этого параметра определяется исходя из совокупной мощности подключаемых к устройству потребителей. Стандартными значениями номинальных токов для розеток на 380В являются: 16, 32, а также 64 А.
где cosφ – коэффициент мощности, определяемый свойствами потребителя.
Количество и тип контактов. На сегодняшний день многие потребители, подключаемые к трехфазной сети напряжением 380 вольт, поставляются без электрической вилки. Однако в некоторых случаях приходится подбирать розетку под уже имеющуюся вилку.
Степень защищенности корпуса устройства от пыли и влаги (IP). Этот параметр чрезвычайно важен для изделий, устанавливаемых на открытом воздухе или в помещениях с повышенной влажностью
В этих случаях лучше всего использовать устройства, имеющие степень защищенности не ниже IP44.
Для подключения переносного электрооборудования следует обратить внимание на кабельные трехфазные розетки в мобильном исполнении.
Монтаж трехфазной розетки в сеть 380В не слишком отличается от установки однофазного двухполюсного устройства и может быть выполнен даже неспециалистом
Однако для обеспечения правильной работы потребителей следует обращать повышенное внимание на схему соединения проводов в этих устройствах. Кроме того, выполнять любые работы по установке или ремонту электротехнического оборудования следует только при отключенном питании. Напряжение 380В является опасным для жизни, поэтому перед выполнением любых действий с элементами электропроводки обязательно следует убедиться в его отсутствии
Напряжение 380В является опасным для жизни, поэтому перед выполнением любых действий с элементами электропроводки обязательно следует убедиться в его отсутствии.
Виды розеток
Для начала разберемся, что такое штепсельная силовая розетка и чем она отличается от слаботочной. Силовая штепсельная розетка это электроустановочное изделие с разъемами под штыри штепсельной вилки, предназначенное для подключения к сети электроприборов. Изделия этой категории различаются сферой применения и характеристиками:
для сетей переменного (номинальный ток 16 А) и постоянного (10 А) тока;
бытовые (220 В) и промышленные (220 и 380 В).
Слаботочные предназначены для слаботочных сетей, по которым проводятся информационные токи низкого напряжения (12 или 24 В), сила тока измеряется в миллиамперах. Их еще называют сигнальными и подразделяют на компьютерные, телефонные, телевизионные, мультимедийные, акустические.
Штепсельные розетки классифицируются по ряду признаков:
По способу монтажа:
внутренние (скрытой установки), подсоединяются к скрытой проводке, утапливаются в стену, обычно монтируются с применением установочной коробки;
внешние (наружной установки), монтируются поверх стены с использованием подрозетника или прокладки;
модульные (для монтажа на DIN-рейку).
Наружная установка штепсельных розеток проще, но такие модели сильно выступают из стены, что не всегда удобно.
По электросхеме:
двухконтактные (без заземления);
трехконтактные (с заземлением), обеспечивают защиту от поражения током в результате пробоя на корпус электроприбора
Трехконтактная штепсельная розетка это изделие, уместное только в домах и квартирах, где сеть имеет провод заземления, который подсоединяется к заземляющему контакту. В большинстве многоквартирных домов на постсоветском пространстве об организации системы заземления стали заботиться только в последние годы прошлого века. Так что в старых квартирах устанавливать трехконтактные розетки бессмысленно, разве что предварительно реконструировать сеть в масштабах квартиры.

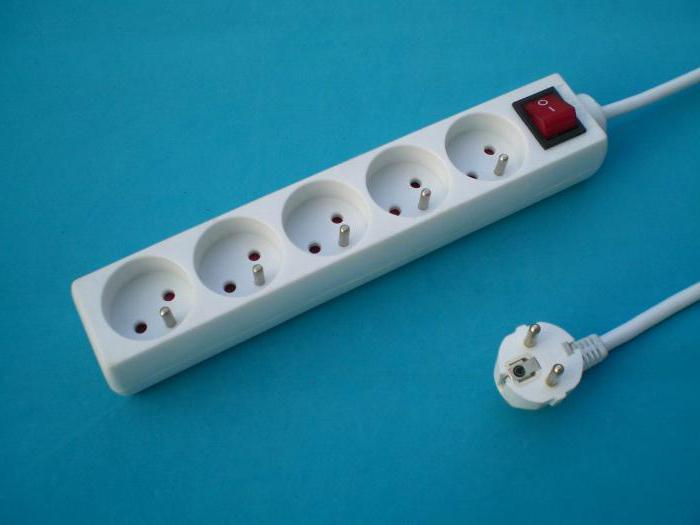

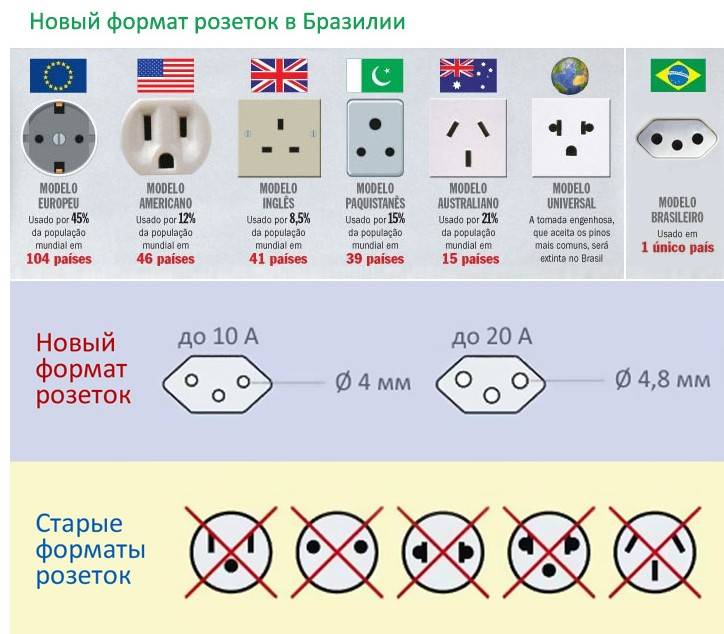

По количеству колодок наиболее распространенные варианты – одинарная (одноместная) и двойная (двуместная) розетки, реже встречаются тройные, четверные и даже пятиместные. Сколько колодок, столько и пар штепсельных разъемов, следовательно, столько электроприборов можно одновременно подключить. Пара разъемов обычно располагается параллельно или перпендикулярно земле, реже под углом 45°. Конфигурация разъемов соответствует конфигурации штырей вилок, она отличается большим разнообразием, в разных странах действуют свои стандарты. У нас чаще всего встречаются такие разновидности:
отечественный стандарт – цилиндрические штыри диаметром 3,5 мм;
евростандарт – цилиндрические штыри диаметром 4,5-5 мм;
американский стандарт – плоские штыри-пластины.
Различаются розетки исполнением, особенностями конструкции, наличием дополнительных элементов. В ванной комнате и других помещениях с повышенным уровнем влажности используются устройства с гидробарьером (мембрана, резиновые кольца), который предотвращает проникновение воды к контактам, и с внутренним фланцем для отвода влаги. Герметичные модели востребованы в частном секторе, где нередко осуществляется установка штепсельных розеток и выключателей снаружи дома, и необходимо защитить их от осадков, загрязнений. Они обычно имеют крышку, которая может быть подпружиненной, но наличие крышки еще не означает повышенную степень пылевлагозащиты.
Семьи с маленькими детьми часто приобретают розетки со шторками. Это такое защитное приспособление, благодаря которому ребенок не может засунуть в разъем гвоздь или пальцы. Шторки бывают поворотными и поднимающимися (подпружиненными), они закрывают разъемы, а открываются только под давлением штырей вилки, причем обоих одновременно. Если вилка входит довольно туго, а розеткой часто пользуются, она расшатывается в своем гнезде. Для предотвращения таких ситуаций выпускают устройства с клавишей-выталкивателем вилки. Идеальная для подключения электроемких приборов типа стиральной машины, бойлера в условиях повышенной влажности штепсельная розетка это модель с встроенным устройством защитного отключения (УЗО).
При выборе розетки нужно в первую очередь обращать внимание на ее технические характеристики: номинальный ток и его тип (постоянный или переменный), номинальное напряжение, степень защиты (IP20 – обычные, IP44 – пылевлагозащищенные), наличие-отсутствие заземления. Эти характеристики нужно соотнести с параметрами сети, назначением изделия
Дизайн и второстепенные особенности конструкции (выталкиватель, подсветка, крышка) тоже имеют значение, но не столь важное
Монтаж
Устанавливать штепсельные розетки рекомендуется на расстоянии 0,8-1 метр над полом. Для детских комнат, школ, и детсадов это расстояние может быть больше, чтобы дети не дотянулись до электророзетки.
Установка и подключение розеток производится в несколько этапов:
- подготовка места для установки розетки;
- установка подрозетника и его ввод в кабель;
- разделка кабеля;
- подключение проводов к клеммам устройства;
- монтаж колодки;
- проверка точности установки;
- монтаж защитного корпуса;
- подача тока, проверка работоспособности электроустройства.
Установка открытой проводки
Электрические конструкции для проводки открытого типа снабжены изолирующей защитной крышкой. Закрепляются к поверхности стены с помощью специальной плоской площадки – подрозетника, или на дюбеля.
Первым шагом монтажа будет закрепление подрозетника на стене. Закрепляется либо при помощи дюбелей на бетонную или кирпичную стену, либо с использованием шурупов для дерева и пластика. Также применяются винты и саморезы для закрепления на металлической основе. Отверстия делаются заранее дрелью или перфоратором. К подрозетнику напрямую устанавливается розеточный узел, к клеммам розетки подключаются колодки. В конце нужно закрепить декоративную (изолирующую) крышку при помощи центрального винта. После установки крышки можно проверить работоспособность розетки.
Монтаж закрытой проводки
Советы и рекомендации
При работе с розетками следует выполнять эксплуатационные условия, чтобы прибор прослужил дольше:
- Необходимость снижения переходного сопротивления в цепи между контактами вилки и клеммами розетки. Этого достигают путем придания клеммам специальной формы, которая позволяет увеличить площадь контактов и силу сжатия.
- В старых розетках надежный контакт делался с помощью подпружинных клемм. Для современных устройств используются клеммы из специальных сплавов, которые не ломаются при небольшом повышении температуры.
- Розетку нужно беречь от механических воздействий и ударов. Новые модели делаются из материалов, которые дешевле технической керамики и уступают ей по качествам.
Образцы высшей ценовой категории оснащаются специальным механизмом, который автоматически извлекает вилку. Это позволяет продлить срок службы розетки.
Для детских комнат лучше покупать розетки со специальными шторками, которые оберегают рабочие отверстия от внешних факторов
Подобные механизмы быстрее выходят из строя, чем классические модели, поэтому важно выбирать качественные устройства и проверять их работоспособность
Подключать отдельные группы розеток в квартире советуется либо шлейфом, либо с помощью отдельных линий до каждого устройства. Укладка проводов замотанным пучком недопустима. Также рекомендуется отделить линиями провода розеток, работающих под высокими нагрузками (для стиральных машин, нагревателей, электроплит и других мощных устройств).
Желательно выбирать модели с распределительными коробками.
Штепсельная розетка – это прибор для подключения к сети бытовых приборов через вилку. Выбор розетки напрямую зависит от эксплуатационных условий, технических требований и вида подключаемых приборов
Монтаж и подключение устройства можно провести самостоятельно, даже без специального опыта, важно следовать инструкции по установке и соблюдать технику безопасности
Для чего нужна розетка?
Представьте себе ситуацию, когда вам нужно попасть внутрь какого-нибудь дома, чтобы иметь возможность пользоваться сокрытыми там благами. Для этого в первую очередь необходимо найти входную дверь, используя ее затем по назначению. Если провести некоторые параллели, аналогии, то любой портативный или стационарный прибор, оборудование должен искать точку подключения к электрической сети, дабы иметь возможность реализовывать свое предназначение. Такой точкой, входом является двухполюсная штепсельная розетка.
Учитывая общую высокую динамику жизни общества, специфику включения электрооборудования, розетка, ее размеры и структурные элементы должны обеспечивать владельца возможностью быстро, надежно осуществлять коммутацию цепи – замыкать или размыкать контакты. Этот эффект достигается за счет особой компоновки соединения, которое является комбинацией штепсельного (вилка) и гнездового (собственно, розетка).
Отличия устройств
Силовая розетка в первую очередь разделяется по рабочему номинальному напряжению. Сегодня для однофазных сетей изготавливаются трехконтактные разъемы (заземляющие, фазные и нулевые), четырехконтактные (3 контакта и нулевой) и пятиконтактные (заземляющий дополнительный контакт, 3 фазных, 1 нулевой) для сетей трехфазного типа. По исполнению бывают стационарными и переносными. Кроме того, электрические разъемы обладают разной степенью защиты.
Существуют варианты, созданные для монтажа над плинтусами, безопасность которых обеспечена поворотной шайбой. Так, вилку можно подключить лишь после того, как она будет повернута в установленный угол. Функционал ответвительной коробки несет нижняя часть устройства. Используются специализированные штепсельные розетки для электротехнического плинтуса, они имеют плоские контакты и позволяют одновременно подключить две вилки.
Стоит отметить, что некоторые штепсельные соединители обладают конструкцией, отличающейся от российского вилочного соединителя. Для эксплуатации требуется приобретение переходных устройств, в случае если они не поставлялись в комплекте.
Виды и размеры
Классификация производится по типу установки, числу входов, виду разъемов, монтажу.
По типу монтажа выделяют внутренние и внешние розетки. Внутренние устанавливаются вместе с контактами и коробкой в стену, что удобно для пользователей. Устанавливаются только на скрытой проводке. Внешние (накладные) используются для наружной проводки и монтируются поверх стены. Процесс монтажа прост, но такие устройства могут быть неудобны в быту.
По числу полюсов выделяют однополюсные, двухполюсные, трехполюсные и четырехполюсные розетки. В России преимущественно используются двухполюсные устройства.
Внутренние
Монтаж розетки внутреннего типа сложен. Устанавливается напрямую в стену. Корпус — металлический или пластиковый подрозетник, закрепленный на стене на гипс или цементный клей. На подрозетник устанавливается колодка и затягивается винтами.
Утопленного типа
Часто используются в быту, так как выглядят эстетично. Для установки в стене делается специальная ниша, куда крепится монтажная коробка. Недостаток – устройство периодически приходится подкручивать, так как соединение может немного отходить. Для надежного закрепления используют винтовое крепление напрямую к коробке.
Внешние

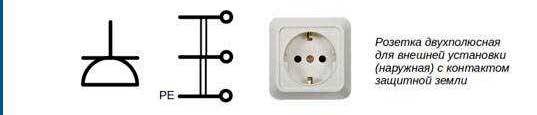

Внешние (или накладные) розетки используются при прокладке в кабелях или трубах. Такой тип используется при невозможности прокладки скрытой проводки или в производственных помещениях, в которых необходим постоянный доступ. Внутренне розетки внешнего и утопленного типа практически не отличаются, разница только в виде монтажа. Наружные розетки могут быть дополнительно оборудованы электронным таймером, подсветкой, кнопочным выталкивателем вилки и другими нужными функциями.

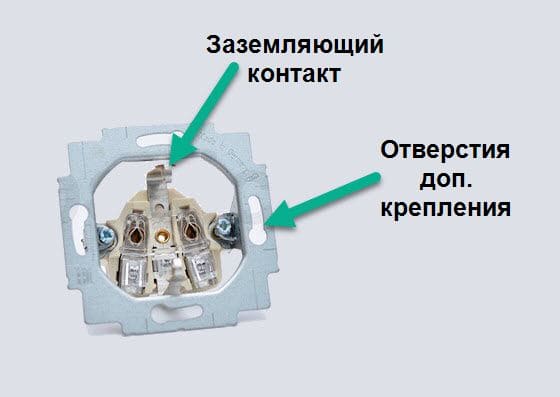

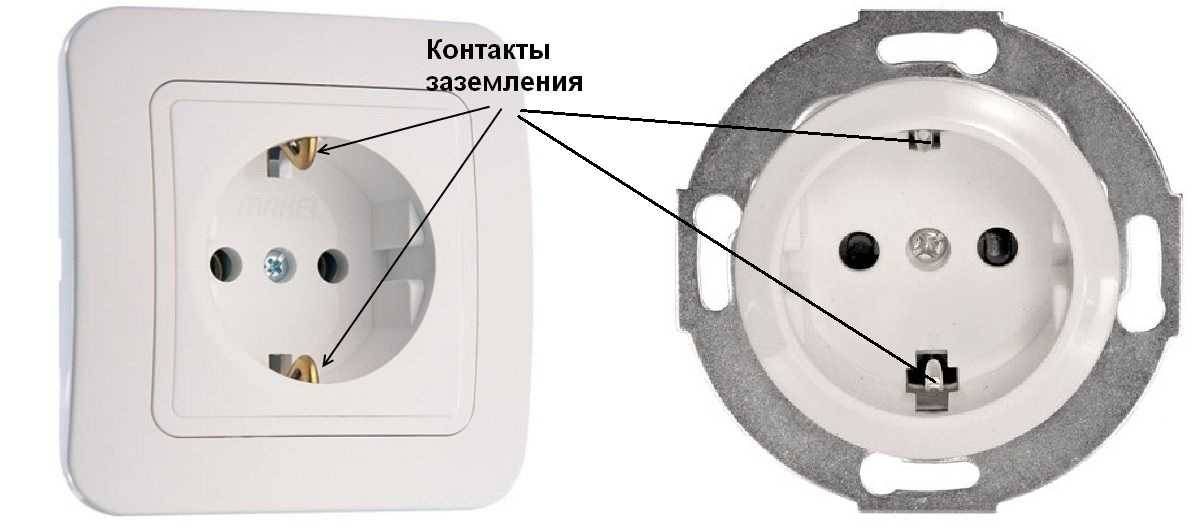

С заземляющим контактом
В современных домах имеются новые требования к электрической проводке. Это обязательное наличие заземляющих контуров. Так как некоторые бытовые приборы являются металлическими электроустановками с большой мощностью. В отличие от традиционных устройств заземляющие розетки имеют 3 (для однофазной сети) или 5 (для трехфазной сети) контактов. В остальном конструкция отличий не имеет.
Классификация розеток
Устройство принято классифицировать по ряду различных параметров. О каждом более подробно.
Конструктивные характеристики
В зависимости от типа конструкции устройство делится на два вида:
- Наружного монтажа. Применяется в случае прокладывания открытой электропроводки. Основная деталь помещена в корпус, изготовленный из пластмассы. Розетка неутопленного типа при открытой проводке устанавливается при помощи подрозетника. Часто такая конструкция дополнительно оснащается защитной крышкой и подсветкой.
- Скрытого монтажа или утопленного типа. Плоская штепсельная розетка используется для проведения скрытой проводки. Основные детали – колодка и контакты, подсоединенные к ней, погружены в стену. Корпус представляет собой монтажную коробку, за счет которой выступ за стену практически не наблюдается.
Какую разновидность лучше устанавливать, зависит от предпочтений домочадцев.

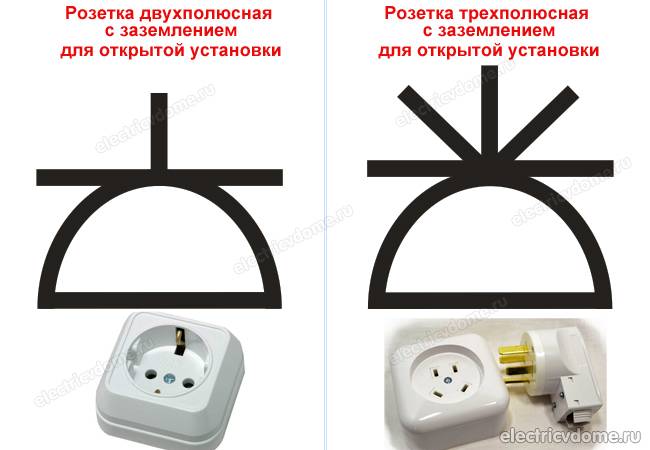

По электрической схеме
Трехполюсная розетка
По этому параметру разделяют также два вида устройства:
- Без заземления. Оснащены двумя контактами. Предназначены для двухполюсной проводки.
- Трехполюсные. Устанавливают при наличии заземления, соединены между собой отдельным дополнительным контактом. Чаще всего такую разновидность монтируют под электрические плиты и кондиционеры.
По уровню защиты от влаги
По этому критерию устройства бывают:
- Обычные или полугерметичные. Предназначены для комнат, где отсутствует вероятность попадания влаги. Несколько небольших капель не грозят неисправностью. На штепселе указана точная маркировка.
- Влагозащищенные или герметические розетки. Предназначены для установки в комнатах с высоким уровнем влажности. Герметичным корпус становится благодаря специальной мембране. Монтируют наружным способом.
Герметическим розеткам рекомендуется отдавать предпочтение при их установке в ванной или туалетной комнате, на улице частного дома.
По количеству колодок
Этот параметр тоже делит электрический прибор на два типа:
- Двуместные оснащены сразу 4 разъемами, что позволяет одновременно подключить два электрических прибора.
- Одноместные или однополюсные розетки используются для подключения всего одного электрического прибора.
Изучив все разновидности и их особенности, можно приступать к покупке и установке устройств.
Устройство трехфазной розетки
Контакты трехфазной розетки
Устройства могут существенно отличаться по внешнему виду – дизайн, расположение входных отверстий, другие моменты. Минимальное количество контактов для усиленных розеток – четыре. Три – фазы, одна – заземление. Разъемы с вилкой образуют разъемные контакты.
Чтобы понять, какое количество микроконтактов требуется в конкретном случае, необходимо определить несколько моментов:
- для треугольной фазы используют четырехконтактные устройства;
- схема по типу «звезда» – минимум пять контактов;
- семь отверстий – требуется, когда нужна максимальная защита от перепадов напряжения: подключают три фазы, три ноля, одно заземление РЕ.
Разъем на четыре контакта используется в схемах присоединения нагрузки «треугольником». Пять контактов применяют как в случае с «треугольником», так и со «звездой». Электропитание подключается только к определенным клеммам. После этого через розетку можно подключать всевозможные электрические устройства.
Розетки специального назначения: какие бывают
Задаваясь вопросом, какие бывают розетки, трудно пройти мимо изделий специального назначения – в быту они используются редко, но, тем не менее, существуют. В частности, здесь можно упомянуть о двух разновидностях изделий этого типа.
- Розетки для мощных потребителей длительной работы. К таковым смело можно отнести электрические духовки и варочные панели. Основное отличие розеток, используемых для подключения этого оборудования, заключается в мощности и в обязательном наличии заземляющего контакта. В последнее время они применяются достаточно редко, так как люди предпочитают подключать их стационарно, без разъема – в качестве защиты в таких ситуациях используется автоматический выключатель.
Розетки, устанавливаемые в щиток на рейку, как и все автоматические выключатели и тому подобное оборудование. Их назначение сводится к тому, чтобы подключать в них потребителей, расположенных в непосредственной близости от электрощитовой. Мало того, они являются отличным решением для мощных электроприборов – например, в них запросто можно включить даже трансформаторный сварочный аппарат и не переживать о том, что перегорит проводка в доме или квартире.
И, конечно, самое главное отличие всех розеток друг от друга, вне зависимости от их вида, это мощность – каждая розетка рассчитана на работу с током определенной силы. Если вы внимательно изучите это устройство, то наверняка найдете на нем маркировку с одной или двумя цифрами и буквой «А» рядом – последняя обозначает Амперы, а цифры указывают на их количество. В большинстве случаев практически все бытовые розетки способны выдерживать силу тока в 16А, но имеются и исключения – существуют и менее мощные, и более мощные разъемы этого типа
На этот момент нужно обращать внимание, так как при подключении мощного потребителя в слабую розетку последняя просто оплавится, что непременно приведет замыканию, которое в свою очередь может стать причиной пожара
В принципе все, и остается добавить не так уж и много. Кроме описанных выше, существуют и другие виды розеток – например, они могут отличаться по количеству одновременно подсоединяемых к ним потребителям (одинарные розетки, двойные, тройные). Также можно выделить слаботочные разновидности розеток, которые широко применяются в быту – телевизионная, телефонная и интернет розетки. По большому счету, специализированными разъемами могут быть оборудованы любые изделия, в работе которых задействованы провода.
Автор статьи Александр Куликов
Монтаж розетки штепсельной: утопленного типа при скрытой проводке, Железноводск
Описание товара
Монтаж розетки штепсельной в Ставропольском крае и регионе КМВ (Пятигорск, Ессентуки, Кисловодск, Железноводск, Минеральные Воды, Лермонтов).
Состав монтажных работ: Разметка мест установки розеток. Установка коробок. Установка розеьток. Присоединение. Опробование на зажигание. Уборка строительного мусора.
Электромонтажные работы выполняются в соответствии с требованиями Правил Устройства Электроустановок (ПУЭ), Строительными Нормами и Правилами (СНиП)
Расчет электромонтажных работ производится, с использованием ТЕР (территориальных единичных расценок), ФЕР (федеральных единичных расценок) базисно — индексным методом или ресурсным методом.
Стоимость электромонтажных работ рассчитана в соответствии с текущим ежеквартальным индексом изменения сметной стоимости строительно-монтажных работ, утвержденным Министерством регионального развития Российской Федерации для кирпичных многоквартирных домов.
Расценка может быть изменена, в случае выполнения работ на другого вида объектах строительства, а также по договоренности сторон (в зависимости от объемов и условий выполнения заказа).
Расценка подлежит изменению при калькуляции стоимости работ на следующих видах объектов:
1. Панельные многоквартирные дома;
2. Монолитные многоквартирные дома;
3. Прочие дома, коттеджи и помещения;
4. Административные здания;
7. Прочие объекты образования;
10. Прочие объекты здравоохранения;
11. Объекты спортивного назначения;
12. Объекты культуры;
14. Сети наружного освещения.
Перед началом выполнения электромонтажных работ Заказчику предоставляется:
1. Договор подряда;
3. Дефектная ведомость (по требованию);
4. Акт приемки оборудования под монтаж (по требованию).
По факту выполнения электромонтажных работ Заказчику предоставляется:
1. Акт о приемке выполненных работ, по унифицированной форме № КС-2;
2. Справка о стоимости выполненных работ и затрат по форме КС-3.
После подписания форм КС-2, КС-3, по требованию Заказчика, предоставляется исполнительная документация:
1. Акт на скрытые работы по прокладке плоских проводов;
2. Акт осмотра заземлителей перед закрытием;
3. Акт осмотра кабельной канализации в траншеях и каналах перед закрытием;
4. Акт передачи помещений (сооружений) под монтаж электрооборудования;
5. Акт сдачи приемки электромонтажных работ;
6. Ведомость технических документов;
7. Журнал прокладки кабелей;
8. Журнал разделки кабельных муфт;
9. Протокол измерения сопротивления изоляции электропроводок и кабелей (перед включением).
Нормативы
Существуют нормативы количества и качества розеток в разных помещениях. Так, для комнат в обычных квартирах на каждые 6 кв. м должно приходиться по 1 розетке. Если это коридор, то одно устройство для подключения электроприборов должно приходиться на каждые 10 кв. м площади.
Для кухонь существуют особые требования. Если она меньше 8 кв. м, то в этом помещении должно быть не менее 3 розеток 6-10 А и одна с заземлением на 10-16 А.
Для кухни более 8 кв. м на одно 6-амперное устройство должно быть больше. Если используется электроплита или духовка, розетка должна быть на 25 А с обязательным заземлением.
На корпусе прописывают уровень защиты от попадания посторонних предметов и влаги. Рядом с мойкой устанавливают влагозащищенные экземпляры техники.
Штепсельная розетка является неотъемлемой честью системы электрообеспечения любой квартиры. Разновидности представленной техники позволяют совершать ее установку в помещения с самыми разными условиями. Следует правильно подбирать тот или иной тип розеток, опираясь на все перечисленные выше характеристики каждой из них. Это простое и часто встречающееся устройство требует к себе серьезного подхода, дабы в процессе эксплуатации избежать неприятных ситуаций и проблем.
Как подключить двойную розетку самому
Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?
Почему именно двойная розетка?
Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.
Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.
Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер
Инструменты для установки двойной розетки
Для установки двойной розетки понадобиться такой набор инструментов:
Отвертка соответствующая шурупам, прикручивающим розетку
Отвертка, покрытая диэлектриком
Кабель (если предстоит установка розетки, а не ее замена)
Перфоратор (также — если требуется установка розетки на новое место)
Перфоратор (также — если требуется установка розетки на новое место)
Прежде чем приступать к подключению
Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:
Выбрать место установки
Выбрать подходящие розетки
Процесс установки
Первое, что нужно сделать — это обезопасить себя, обесточив розетку.
Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.
Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.
Откроется механизм розетки, с которым и предстоит работать:
Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.
Вот они перед нами:
Подключение двойной розетки
В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.
Соединение происходит вот по такой схеме:
То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.
При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.
Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:
Также можно воспользоваться индикаторной отверткой.
Очень важно осуществить подключение проводов к клеммам розетки правильно
На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.
Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.
Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным
Если все верно, то можно затянуть винты.
Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.
Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.
После того как механизм закреплен, можно прикладывать накладку и затягивать винты.
Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула
Осталось только включить напряжение и проверить работоспособность розетки.
При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.
Розетки скрытой проводки купить в Украине. Цена на розетку встраиваемую
Разновидности розеток
Существует два основных типа фурнитуры: встраиваемые и накладные. Накладные устройства удобны тем, что их легко установить, не нужно делать отверстие в стене для подрозетника. Однако такой вариант установки подразумевает сильный выступ розетки от стены, что является не практичным, а иногда и опасным (особенно, если в доме есть дети).
Необходимо отметить, что для тех, кто нуждается в большом количестве розеток отлично подойдут серии блоки. Чаще их применяют в торговых центрах, офисах, на складах, но дома тоже монтируют. Модули розеток встраиваются и в столы, и в мягкую мебель. Лючки под модули бывают горизонтальной и вертикальной сборки, конструкция в сборе способна уместить практически любое количество розеток и разъемов. Вертикальный вариант позволяет уместить больше розеток, так как способен расположить их со всех четырех сторон.
Выбор врезных агрегатов зависит и от типа питания и напряжения: 220В – домашнее использование в квартирах или домах, 380В – для производственных комнат, а также для подключения станков и машин.
Как выбрать встраиваемый вариант
Выбирая подходящую встроенную розетку для квартиры или дома, необходимо учитывать следующие нюансы:
- Подходящее дизайнерское оформление и вид.
- Безопасность изделия, уровень защиты.
- Надежность и долговечность.
Безопасность
Безопасность – это то, что гарантирует не только надежность проводки, но и сохранность жизни и здоровья человека, ведь аппараты плохого качества могут спровоцировать короткое замыкание или пожар. Сейчас безопасность регулируется уровнем защиты IP – это главный параметр, по которому подбирают электрооборудование. В паспорте устройства обязательно указывается степень «IP» и две цифры после – первая (от 0 до 6) говорит об уровне защищенности от попадания твердых предметов и пыли, а вторая (от 0 до
- IP20 – встраиваемые устройства, которые устанавливаются в сухих комнатах (подойдёт для спален коридоров, гостиной).
- IP44 – встраиваемые агрегаты для помещений с повышенной влажностью (отлично впишется в ванную или кухню)
- IP54 – можно без опасений устанавливать на улице и в комнатах с повышенным уровнем влажности.
Также за безопасность отвечает заземление. Существуют встраиваемые, накладные варианты с заземлением и без него. По своей сути, приспособление с заземлением – это обычная модель, которая имеет один дополнительный провод. Такая конструкция позволяет обеспечить безопасность в случае повреждения механизма, ведь его корпус заземлится еще до того момента, как в него будет направлено напряжение. У нас в магазине вы сможете дешево купить такие установки.
Долговечность
Мы предлагаем нашим покупателям выгодные условия сотрудничества. Ассортимент товаров большой – вы можете недорого купить врезные, встроенные накладные модели, блоки выдвижных агрегатов, дополнительные детали для электропроводки, выключатели (например, 16а, 14а). Цены на продукцию вполне доступные – начиная приблизительно от 25 грн. У клиентов есть возможность воспользоваться быстрой доставкой товаров в Киев, Харьков и другие города Украины.
