Как установить трековые светильники своими руками: особенности крепления

Как заменить лампочку в сгоревшем светильнике?

В современных моделях нет никаких лампочек. В них все обычно собирается на светодиодах.

Это раньше туда ставили мощные галогенки.

Поэтому, если у вас сгорел трековый светильник, то скорее всего придется менять его целиком, либо перепаивать светодиод.

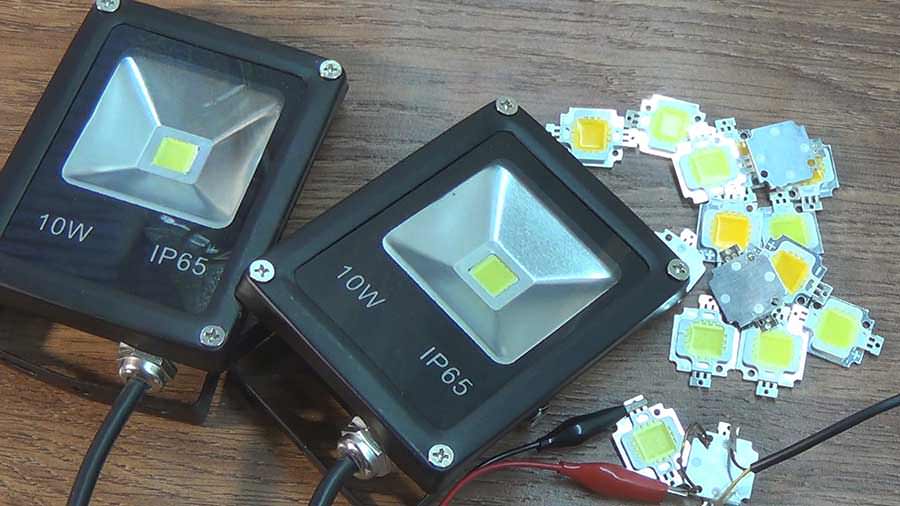

Есть модели с одним большим COB светодиодом.

А есть со множеством маленьких SMD (плохой вариант).

Такие даже можно попробовать отремонтировать самостоятельно. По принципу ремонта перегоревшей светодиодной лампочки.

Положительный момент заключается в том, что если вы купили трековую систему не на Али, а в фирменном магазине, то там обычно идет 5-ти летняя гарантия.

И в случае каких-либо проблем, светильник меняют на другой бесплатно.

По возможности выбирайте светильники с линзой внутри корпуса, а не рефлектором.

Линза дает более комфортное и качественное освещение. Кроме того, поставив другую линзу, можно получить уже другой угол рассеивания и совершенно другой пучок света.

И все этого без замены самого светодиода.

Как установить трековые светильники

Монтаж трековых светильников можно назвать довольно простым процессом, его может выполнить каждый. Однако продумать все особенности необходимо еще на начальном этапе.

Главное во время монтажа – это определится со способом крепления. К примеру, если нужно установить трековый прожектор на натяжной потолок, то необходимо использовать тросы или цепи. Если мы говорим за подвесной потолок, то здесь не обойтись без специальных скоб.

Статья по теме: Маяки для стяжки пола: как выставить, порядок установки

Теперь переходим к главному – установки трековых светильников на свое место. Весь процесс монтажа можно разделить на три этапа:

Монтаж шинопровода

Нужно учитывать следующие особенности:

Обратите внимание, что перед установкой вы должны собрать всю конструкцию на полу.
Готовую конструкцию уже устанавливаем на потолок.
Чтобы резать шинопровод используйте обычную наживку.
Если нужно установить «базы», то не обойтись без специальных стыков и поворотных углов (здесь все зависит от конструкции).

Все элементы соединяются между собой стандартным защелкиваниям. Как это делается, посмотрите на фото.

Если вам необходимо установить шинопровод на тросы, то стоит помнить о скобах. Они служат соединителями между шинопроводом и тросом

Обратите внимание, что возможна длина троса от 1-го до пяти метров. Резать и корректировать их не составит никакого труда

Чтобы все подключить нужно прикрутить шинопровод к потолку с помощью саморезов. Саморезы нужно вкручивать в заранее подготовленные разъемы в 20 сантиметров.

Подключаем прожектора

Подключить трековый светильник к собранному шинопроводу не составит никакого труда. Для этого нужно защелкнуть прожектора на шинопровод и закрепить их возле основания с помощью поворотных элементов.

Как подключить трековый светильник самостоятельно вы сможете узнать, еще посмотрев вот такое видео.

Самые лучшие посты

• Мастер-класс по Сакуре из бисера своими руками: как сплести дерево со схемой, фото и видео
• Как вывести застарелые пятна крови с одежды или мебели
• Знойные краски в интерьере квартиры Ольги Филипповой
• Манишка для мужчины спицами: схема для начинающих с фото и видео
• Реглан спицами сверху: мастер-класс вязания реглана для детей, схемы и описание красивой модели для женщин
• Ажурные топики крючком со схемами для девочки и женщины с фото и видео
• Мастер-класс «Как сделать бант из атласной ленты для волос или на елку» с видео
• Двери купе с фотопечатью для гардеробной

Статья по теме: Покраска стен колером: особенности

Преимущества и недостатки

Трековые светильники смогли стать такими популярными на рынке осветительных приборов благодаря наличию многих преимуществ. К ним следует отнести следующие моменты, которые вы получаете при установке осветительных приборов на шинопроводе в своем доме:

формирование направленного освещения. В зависимости от типа линейной конструкции и вида светильника направленность светового луча может менять свою позицию или нет;

Направленность света

• сочетание простоты и многофункциональности;
• удобство в эксплуатации;
• способствуют зрительному увеличению/уменьшению параметров помещений;
• возможность установки на одном треке осветительных приборов разного дизайна, размера и формы. Различными даже могут быть технические характеристики лампочек. При этом демонтаж системы также довольно простой;

• монтаж возможен на любой потолочной поверхности. Поэтому-то такие осветительные приборы и нашли столь широкое применение в современном мире;

• простая установка комплектующей системы. Специалисты рекомендуют при установке системы использовать комплектующие и элементы крепления одной марки. Это позволит добиться большей прочности и стабильности, а также правильности работы трека;
• наличие возможности поворота светильников в разных направлениях;
• эффективность энергопотребления определяется источником света;
• необычный дизайн конструкции. С помощью таких систем можно решить функциональные и декоративные задачи. Зачастую дизайн трека универсальный. Они отлично впишутся в любой интерьер помещения, будь то современный или старинный стиль оформления внутреннего убранства пространства.

Кроме того эти шинные системы не нагреваются в ходе своей работы, не создают шума и дают маленькое электромагнитное излучение, которое находится в диапазоне допустимых значений. Поэтому для дома это будет одним из лучших решений для организации полноценного функционального освещения в любой комнате.
Тем не менее, несмотря на столь яркие достоинства, трековая система имеет и свой недостаток. Правда, он один-единственный – высокая стоимость. Но если оценить то огромное количество преимуществ, с этим недостатком можно как-нибудь совладать.

Подключение и установка

Большая часть трековых светильников реализуется в комплекте с необходимыми блоками и розетками для подключения, также к ним прилагается специальная схема, в которой подробно проиллюстрировано то, как должен осуществляться сам монтаж. Если же было приобретено устройство без них, тогда порядок действий будет таким:

• Отключение электроэнергии во всем помещении. Это необходимо для безопасного демонтажа уже имеющихся осветительных приборов и правильного монтажа трековых устройств.
• Теперь необходимо установить сами светильники на трековый корпус. Делать это необходимо в соответствии с инструкцией, которая прилагается к каждой модели.

Контакты треков и самих приборов нужно подсоединять через промежуточные контакты

Следует обратить внимание на то, чтобы кончики контактов выходили на сам шинопровод, в противном случае электрический ток не будет достигать приборов. Следите чтобы провода, соединенные друг с другом соответствовали по цвету.

Следите чтобы провода, соединенные друг с другом соответствовали по цвету.

Теперь необходимо более подробно рассмотреть порядок установки осветительных устройств непосредственно на шинопроводе.

Данная работа выполняется по следующему алгоритму:

• Каркас устанавливается и крепится либо скобами, либо подвесными элементами, в некоторых случаях допустимо крепление подвесными тросами.
• Правильная установка электропроводки. Она заключается в расположении проводков светильников таким образом, чтобы они совпали с местом расположения самих треков.
• Проводки, совпадающие по цветовой гамме скручиваются между собой.
• Оголенные провода подлежат тщательной изоляции.

• Теперь необходимо провести установку самого ранее полностью собранного осветительного прибора согласно схеме. Адаптер следует вставлять в специальную пазуху до появления характерного звука, который и станет свидетельством правильного монтажа.
• На заключительном этапе необходимо отрегулировать угол падения света и интенсивность самого освещения.

Как видите, в монтаже трековых осветительных приборов ничего сложного нет.

2.2. Монтаж трека в потолки «армстронг»

Размещение на потолочной поверхности типа “армстронг” осуществляется так:

1. В месте размещения трека с потолка снимают плитки. Сама по себе шина не имеет большого веса, но вся конструкция, с установленными светильниками, достаточно тяжелая. Поэтому шинопровод всегда крепится к основному потолку.

2. На потолке делают разметки для тросов, просверливают отверстия и вставляют в них дюбеля.

3. Берут отвес и обозначают места прохождения тросиков через плитку, делают в плитке сквозные отверстия (диаметром 2-3 мм).

4. Отмеряют необходимую часть троса и отрезают лишнее – образец готов! Ориентируясь на его длину, подготавливают другие тросы.

5. Через плитку пропускают трос и фиксируют его в шине.

Подвес через пластину пропускают так, чтоб пластина надежно повисла на шарике. Нужно заранее удостовериться, что шарик крепкий, не оторвется, надежно фиксируется на месте и не проходит через отверстие.

6. Второй конец троса привязывают к саморезу. Крепежную пластину вставляют в пазы шины и фиксируют винтом. Далее повторяют пункт 6 предыдущего раздела (подключают шинопровод к проводам).

Два подвеса используют для установки рельс длиной 0,5 – 3 метра. Если длина рельс более 3 метров, лучше воспользоваться третьим тросом для предотвращения провисания конструкции по центру.

С чего начать?

При покупке оборудования для монтажа трековой системы освещения важно определиться, какой результат нужно получить в итоге, а также провести качественный расчет. Только после этого можно правильно подобрать соответствующий шинопровод и нужное количество источников света

Расчет системы освещения можно сделать самостоятельно в специализированных программах, но лучше всего это доверить нашим специалистам.

Что надо учесть при самостоятельно расчете:

• площадь помещения и его планировку;
• расположение мебели;
• количество естественного света, поступающего через окна;
• задачи, которые будут выполняться в помещении.

Как правило, в квартирах, офисах и небольших магазинах, где нагрузка на сеть будет небольшой, устанавливают однофазный шинопровод. Если расчет системы выполняется для крупных торговых площадок, выставочных центров или производства, то в таком случае лучше всего отдать предпочтение трехфазным шинам. Они выдерживают более высокую нагрузку, позволяют использовать более мощные источники света.

Обратите внимание! Светодиодные светильники следует подбирать с учетом того, какие треки будут использоваться для формирования осветительной конструкции. Для однофазных и трехфазных систем нужны соответствующие LED-светильники

Треки и светильники посчитаны и подобраны, а что дальше?

Неотъемлемой частью осветительных конструкций на основе треков являются всевозможные комплектующие детали:

• коннекторы различных форм – позволяют соединять шинопровод под разными углами или в прямую линию;
• заглушки – закрывают торцевую часть шин, а это и эстетика, и безопасность;
• подвесы и кронштейны – без них невозможно опустить трековые светильники ближе к полу, создать подвесные или многоуровневые осветительные конструкции.

Кроме того, если монтаж системы освещения планируется на натяжном потолке стоит позаботиться о покупке соответствующих профилей, куда будет закладываться шинопровод.

Профиль Flexy для натяжных потолков

Если в планах есть установка люстры, то стоит также позаботиться о покупке адаптеров. Если проектом предусмотрена установка одиночных спотов, то для них придется докупить потолочные крепления, врезные или накладные – все зависит от потолочного покрытия.

Некоторые особенности сборки трековой системы

Следует заметить, что сборка треков, как и любой современной техники, очень схожа со сборкой детского конструктора. Если деталь не подходит, то ее попросту не подсоединишь, но все же, если нет малейших навыков работы с инструментами, этот процесс лучше всего доверить нам. Предлагаем рассмотреть некоторые нюансы в сборке трековых систем, а именно – подключение токоподвода. Без этой детали невозможно запитать осветительную конструкцию, то есть света – не будет.

В качестве примера подключение будем осуществлять на один трек:

1. С одной стороны шины устанавливаем торцевую заглушку – она закроет контакты, придаст системе эстетический вид.
2. С другой стороны трека устанавливаем токоподвод. Для этого снимаем крышку с детали, располагаем ее возле торца шины. Аккуратно состыковываем токоподвод и с профилем, чтобы совпали углубленные маркировочные полосы.

Обратите внимание! При подключении питающих проводов к шинопроводу электричество в помещении должно быть отключено!

Источник

Что стоит знать и учесть при выборе трековых светильников?

Сегодня производством таких устройств занимаются многие компании. Вот только некоторые из них.

«Globo Lighting»

Австралийский бренд, который входит в пятерку наиболее известных производителей световой техники. Главным девизом компании является выпуск продукции по доступной для потребителя цене.

Это универсальный вариант для потребителей, которые ценят качественную продукцию, но при этом не хотят переплачивать деньги за элементы интерьера.

К наиболее популярным устройствам бренда стоит отнести:

• BARONI 56946-1 — светодиодный светильник, выполненный из металла;
• Globo Kirogi 56453-1H — устройство под лампу G9, мощность — 33 Вт, высота — 1,2 м;
• Globo 54904-6 — конструкция из стекла и металла. Мощность — 66 Вт. Тип цоколя — E14.

«Citilux»

Компания, которая начала деятельность еще в 1994 году и за время работы значительно расширила ассортимент продукции.

На сегодня под этой торговой маркой выпускаются все виды светотехники, применяемой в интерьере жилых и офисных помещений.

Преимущества устройств производителя — элегантность внешних решений, простота конструкции и надежность.

Повышенная мощность гарантируется, благодаря наличию нескольких прожекторов, обеспечивающих яркий и стабильный свет.

Популярные модели:

• CL561165 Citilux Акцент. Мощность — 50 Вт, материал — стекло и металл. Тип цоколя — GU Длина два метра.
• CL561141 Citilux Акцент. Трековый светильник из стекла и металла, с мощностью в 50 Вт. Тип цоколя — GU Длина — 2 метра.

«Odeon Light»

Итальянская компания, которая прославилась на рынке, благодаря широкому выбору качественной продукции, уникальным стилем и огромным ассортиментом.

В каталоге производителя легко выбрать устройства, которые подойдут для обустройства любого интерьера — как современного, так и с эффектом старины.

Светильники, выпущенные этой компанией, имеются высокое качество и современный дизайн, а установка подвесных конструкций позволяет преобразить любое помещение, будь это кухня, прихожая или гостиная.

Наиболее востребованные модели — 2075/6 ODL Odeon Light Medeo, а также 2066/5C ODL Odeon Light Terza.

2066/5C ODL Odeon Light Terza

Другие варианты трековых светильников.

Уличные светильники на солнечных батареях, конструкции, принцип работы, популярные модели

При выборе трековых светодиодных светильников на шинопроводе стоит брать во внимание следующие рекомендации:

• Не стоит покупать устройства, в которых применяется группа светодиодных точек. Этот факт свидетельствует, что в изделии установлены светодиоды низкого качества, а сам светильник быстро поломается или будет отдавать слишком тусклый свет.
• Если в трековом светильнике наблюдается только одна ярко-желтая точка, это устройство относится к новому поколению светодиодов, отличающихся повышенной мощностью. Такие изделия являются следующим поколением после многоточечных аналогов. Они отлично заменяют классические магазинные светильники, выполненные с применением металлогалогенных ламп мощностью 35-50 Вт.
• Минусом многих трековых светильников является отсутствие оптики третичного типа. Но преимуществ больше, ведь издаваемый поток позволяет осветить большие помещения, а также он надежно защищен от ИК и УФ излучения. Но будьте внимательны — при выборе стоит отдавать предпочтение светильникам мощностью от 40 Вт и более. В ином случае обеспечить высокий уровень освещенности не получится.
• Отличный вариант — когда светодиод трекового светильника надежно закрыт с помощью специальной третичной оптикой. Задачей последней является равномерное распределение света через призматическое стекло. Хуже, если для этой цели применяется более дешевый сатинированный материал, который «съедает» до 40% света.

По сути, это источники света нового поколения, которые отличаются высокой мощностью и способностью обеспечивать хороший свет без значительного нагрева поверхности.

Кроме того, Led-модуль является более долговечным, что обеспечивает работоспособность светильника в течение пяти лет и более.

Главной проблемой остается высокая цена, которая зачастую отпугивает потребителей. Вот почему на современном этапе большим спросом пользуются МГЛ варианты.

Как установить шинопровод, чтобы не порвать полотно

Для начала следует разобраться, как установить трековый светильник, если использована закладная, закрепленная заранее над полотном. Это несложное решение, которое можно сделать даже с минимальным опытом в строительстве. Инструкция выглядит так:

1. Определяется размер шинопровода и его расположение. Вначале составляется простейшая схема с размерами. Затем нужно разметить поверхность потолка, чтобы обозначить положение будущей конструкции.
2. Проводка прокладывается заранее, лучше использовать гибкий кабель с медными жилами. Сечение подбирается по суммарной мощности оборудования, для бетонных перекрытий используется специальный крепеж, чтобы провод не провисал и надежно держался. Оставляется достаточный запас для подключения трека.

3. Для монтажа лучше всего подойдет деревянный брусок или рейка подходящей длины. Чтобы выставить оптимальное положение, для крепления к потолку проще использовать подвесы для гипсокартона, так как их можно подогнуть так, как нужно. Подвесы фиксируются дюбелями к бетону, а к бруску прикручиваются саморезами.

4. После натягивания потолка нужно в первую очередь вывести провод, для этого приклеивается пластиковое кольцо подходящего размера, внутри которого вырезается отверстие.

5. Далее надо приклеить шайбы, через которые можно вкручивать саморезы для крепления магнитного шинопровода. Затем подключаются контакты через колодку или путем пайки и проверяется работа системы.

Накладной вариант проще всего реализовать.

Кстати!

Если нет шайб под саморезы, можно наклеить на потолок кусочки скотча и закручивать крепеж через них.

Подвод питания к трековой системе

В целях безопасности обязательно отключите питание в том месте, где вы будете работать. Перед тем, как приступить к установке трекового освещения, найдите свой автоматический выключатель. Ваш выключатель может находиться в вашем коридоре, кладовой или гардеробной. Это металлический или пластиковый короб, обычно размещенный на стене. Отключите питание светильника на потолке, где вы хотите установить трековое освещение. После выключения питания попробуйте включить свет в том месте, где вы будете работать, просто чтобы убедиться, что вы нажали правильный переключатель. Если вы не знаете, какой переключатель управляет светом, в помещении где вы будете работать, найдите кого-нибудь, кто поможет вам. Выключайте выключатели по одному, пока ваш помощник будет следить за светом, чтобы убедиться, что он не погаснет. Если выключатель находится далеко от света, используйте для связи сотовые телефоны. После чего можно приступать к демонтажу старого источника освещения. Снимите старый светильник и обнажите провода токоподвода. Будьте осторожны при откручивании старого светильника. Он может быть тяжелым или громоздким. После того, как вы снимите его, вы увидите в потолке коробку, содержащую провода. Это и есть питающий светильник подвод питания. После снятия старого светильника уберите его в безопасное место, где оно не будет находится под ногами. Подключите эти провода к концевому питающему адаптеру шинопровода. Концевой адаптер питания обычно идет в комплекте с треком и является его концевым продолжением. Используйте саморезы, чтобы прикрепить шинопровод к потолку. При правильной установке концевой адаптер питания полностью закрывает техническое отверстие откуда выводятся питающие провода.

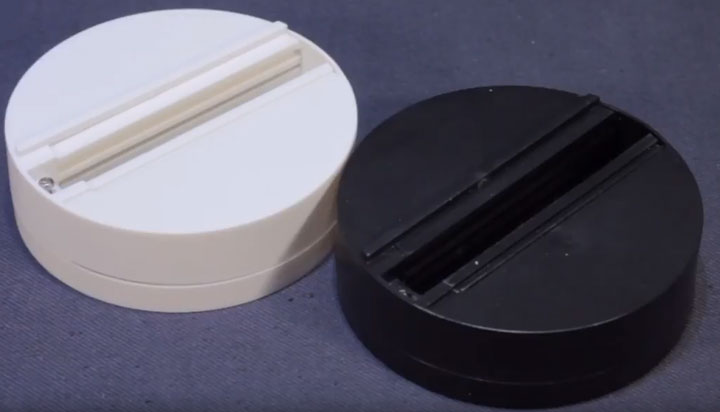

Накладка для трекового светильника

Если у вас нет желания монтировать длинную шину на весь потолок, и вы просто хотите установить одиночный трековый светильник в конкретном месте, можете воспользоваться специальными накладками.

Они имеют небольшие компактные размеры с миниатюрным шинопроводом и контактами для подключения.

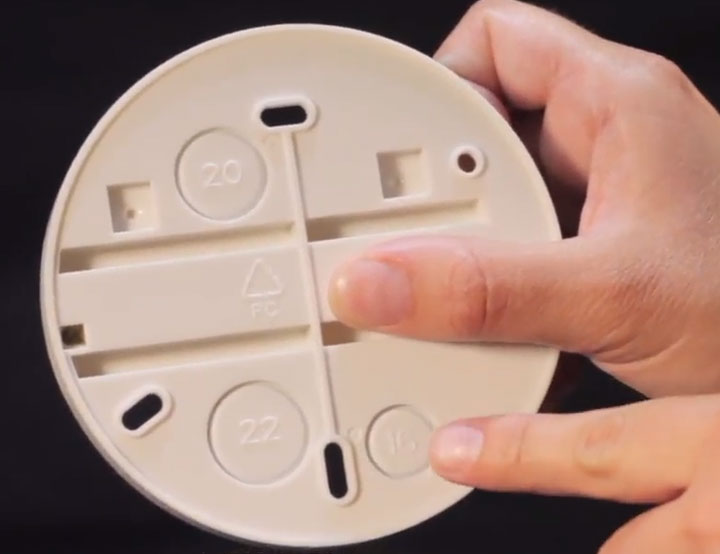

Для вывода проводов предусматривается несколько отверстий. Чтобы завести провод достаточно выдавить из своих мест заглушки.

Далее, устанавливаете трековый светильник на накладку, путем совмещения продольного выступа с пазом.

А затем поворачиваете фиксатор до упора.

Подаете напряжение и наслаждаетесь акцентированным освещением от своего минипрожектора.

Как подключить шинопровод?

Перед тем как осуществить непосредственное подключение шинопровода к электропитанию необходимо осуществить его монтаж на стену или потолок. Для этого проводятся следующие мероприятия:

Шаг 1

Сначала составляется схема шинопровода, в которой отражается порядок размещения трековой осветительной установки, места непосредственного крепления и типы светильников.

Если стандартная длина шинопровда не позволяет собрать требуемую конфигурацию трековой осветительной установки, то следует имеющийся шинопровод отмерить и отпилить на куски нужной длины. Для того чтобы обеспечить ровный распил без повреждения элементов шинопровода используется ручная дисковая пила. А для сохранения ровности кромок применяется стусло.

Шаг 2

После того как составлена план-схема трековой осветительной установки необходимо определиться с подводом электропитания к шинопроводу. Следует учесть тот факт, что максимально допустимый ток на фазу для подключения шинопровода составляет 16А. Если данное значение будет превышено, то всю систему следует разбить на группы с отдельными токовводами, отвечающими требованиям.

Электропитание может осуществляться через самостоятельные элементы ввода питания или при помощи соединительного элемента. Здесь необходимо определиться с их типом и количеством.

Для того чтобы осуществить корректный подбор комплектующих элементов с оптимальным расположением «нейтрали» необходимо обратить внимание на следующие признаки:

1. в шинопроводе «нейтраль» (N) считается контактом, который находится со стороны выступа корпуса;

2. на корпусе переходников есть специальные обозначения расположения «нейтрали».

Шаг 3

На этом этапе определяется способ крепления шинопровода к стене или потолку, место крепления или место крепления подвесов.

Расстояние между подвесами не должно превышать 1 м. Это обеспечит возможность максимально допустимой нагрузки на шинопровод. Это в среднем 5 светильников, которые весят не более 5 кг на один шинопровод длинной 1 м.

Рекомендуемое расстояние между расположением светильников – 20 см.

Порядок крепления шинопровода на потолок или стену:

1. Необходимо разметить и подготовить монтажные отверстия.
2. Определяем точку ввода в шинопровод, после чего устанавливаем его на потолок или стену при помощи винтов, шурупов, саморезов или других крепежных материалов.

Подбор крепежа должен осуществляться исходя из материала потолка.

Порядок крепления шинопровода при помощи подвесов:

Для того чтобы разместить подвесной шинопровод понадобятся специальные комплекты подвесов, которые включают в себя: трос с концевым стопорным элементом, крепления, зажима, декоративный колпачок, скоба крепления.

1. Необходимо разметить и подготовить монтажные крепления подвесов.
2. Крепится крепление-уголок на потолке.
3. Трос продевается в скобу крепления на шинопроводе.
4. Зажим троса устанавливается в отверстие крепления.
5. Выбирается необходимая длина подвеса и трос фиксируется зажимом.
6. Шинопровод фиксируется в скобе крепления боковым винтом.

Когда осуществляется подвес нескольких элементов шинопровода, то необходимо располагать их в горизонтальной плоскости, без перекосов и неравномерного распределения подвесов.

Шаг 4

На этом этапе производится подключение к электросети. Все мероприятия должны проводиться специалистом-электриком в соответствии со схемой подключения.

Максимально допустимая мощность – 11 кВт. Шинопровод следует запитывать от отдельного автомата. Непосредственное подключение производится через коннекторы, которые могут быть различной формы. Для этого необходимо:

1. Снять крышку с коннектора.
2. Проделать в торце корпуса отверстие для провода.
3. Ввести кабель через отверстие в клеммную колодку.
4. В соответствии с обозначением контактов зафиксировать провода в зажимах.
5. Установить и закрепить крышку коннектора.

Шаг 4

Установка светильников на шинопровод производится при помощи специальных адаптеров в соответствии с последовательностью, представленной на рисунке.
