Категории трубопроводов пара и горячей воды, виды теплосетей
Трубопроводы, предназначенные для горячей среды, имеют 4 классификации. Технические параметры, согласно которым производится расчет той или иной коммуникации:
- Горячие водопроводы (обратные и продающие) – обладают самым высоким показателем допустимой температуры или давления, учитывается рельеф местности и тип насосной станции.
- Для системы, транспортирующей пар от котлов рабочими параметрами, делается расчет температуры и давления среды на выходе.
- Для системы водоснабжения, переносящей питательную воду после диэраторов увеличенного давления, учитывается номинальное давление, исходя из технических параметров.
- Для паровых коммуникаций, работающих от турбин, важен показатель давления на холостом ходу температуры и противодавления.
- Для системы трубопровода, транспортирующей пар от редукционно-охладительных и редукционных установок, учитывается показатель температуры и давления среды.
Существуют также исключения, когда допускается несоблюдение правил, но они требуют четкого объяснения для отступления от законов.
Классификация теплосетей
Разделение теплосетей осуществляется по следующим факторам:
- проектирование, наличие схемы;
- теплоисточник;
- типу прокладки;
- рабочая среда.
В зависимости от теплоисточника:
- децентрализованные (автономные котельные);
- централизованные (работают от атомной или тепловой станции).
Конструкции, которые транспортируют горячую среду, имеют одну индивидуальную особенность – четкое количество труб во всей системе трубопроводов. Это обусловлено тем, что помимо перемещения рабочей среды, конструкция должна иметь отвод.

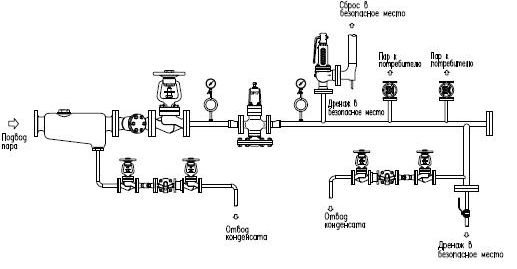

Трубопровод для пара имеет сложную систему работы и, соответственно, конструкцию. Обусловлено это тем, что рабочая среда достигает температуры, которая превышает допустимую температуру воды. В результате сильного нагрева, если спроектирована конструкция неправильно, возможна деформация труб

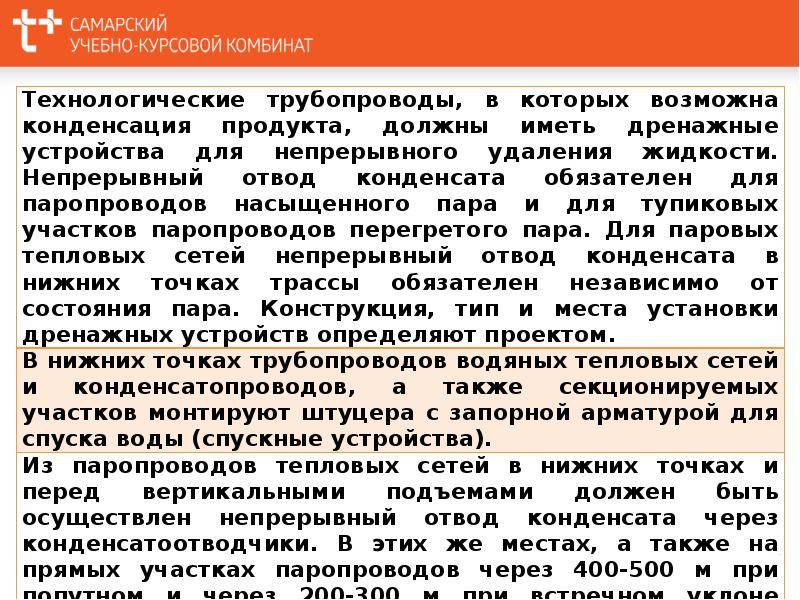

Также берут во внимание образование на стенках труб и деталей конденсата
По принципу прокладки теплосети бывают:
- подземные (скрытые);
- надземные (открытые).
Книги
Букинистическая литератураГОСТы, ОСТыДетская литератураДомашний кругДругоеИскусство. Культура. ФилологияКниги в электронном видеКниги издательства “Комсомольская правда”Компьютеры и интернетКосмосНаука. Техника. МедицинаНормативные правовые актыОбщественные и гуманитарные наукиОхрана труда, обеспечение безопасностиПодарочные книгиПутешествия. Отдых. Хобби. СпортРелигия. Оккультизм. ЭзотерикаРостехнадзорСанПины, СП, МУ, МР, ГНСборники рецептур блюд для предприятий общественного питанияСНиП, СП, СО,СТО, РД, НП, ПБ, МДК, МДС, ВСНУчебный годХудожественная литератураЭкономическая литератураЭнциклопедии, справочники, словари

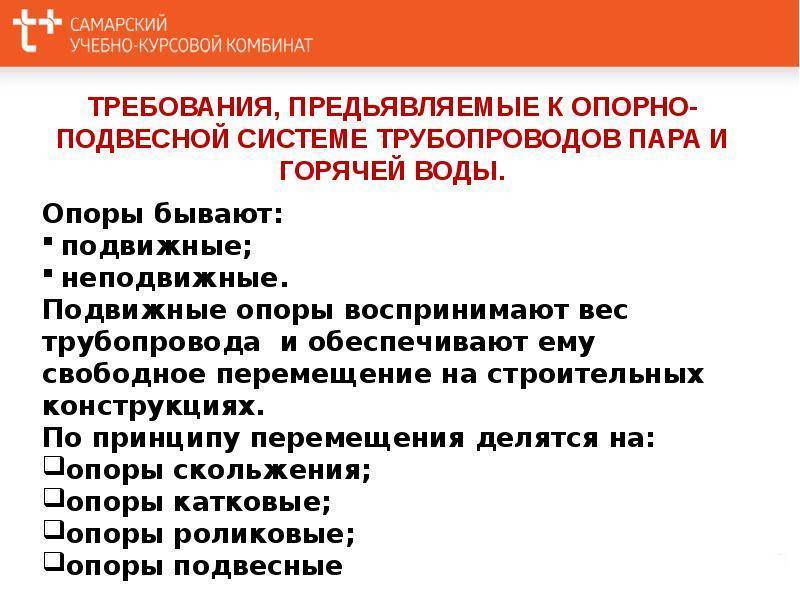

Надземный (открытый) монтаж трубопроводов
В случае, если необходимо провести открытую прокладку коммуникации, транспортирующей горячую воду или пар, необходимо учитывать некоторые строительные нормы и правила. В отличие от скрытого монтажа, открытая установка коммуникации допускает совместное расположение трубопроводов любых категорий.
Такой вариант прокладки, как правило, ограничен планом застройки города и выполняется гораздо реже. Открытая проводка трубопроводных коммуникаций часто используется на территории промышленных предприятий различной направленности.
Такой способ имеет свои преимущества, например, его можно использовать в тех случаях, когда подземный вариант исключается из-за различных факторов. Условия, когда прокладка открытого трубопровода обязательна, таковы:
- высокий показатель застоя грунтовых вод;
- сейсмоактивные районы;
- область вечной мерзлоты.

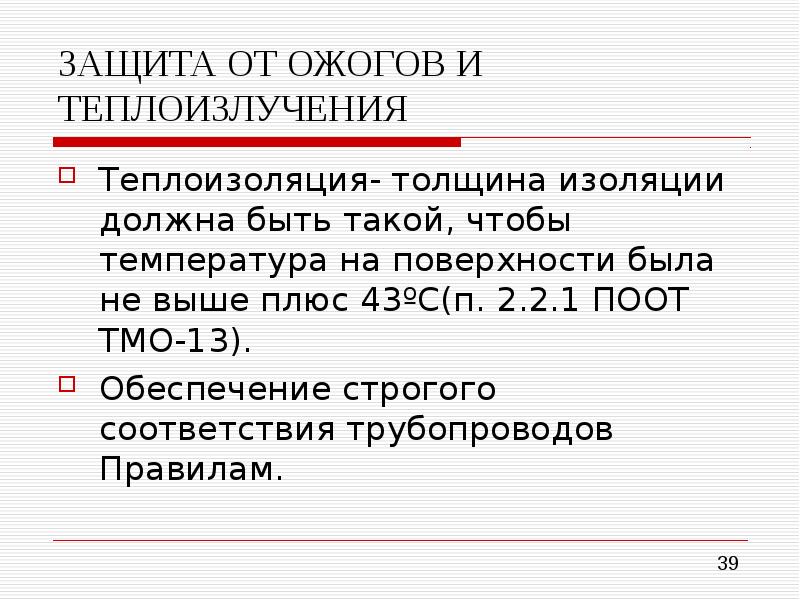

Очень важным моментом, считается оснащение трубопроводной коммуникации открытого типа необходимой теплоизоляцией. Изоляция, которая расположена на открытой магистрали не испытывает давления почвы, а также не подвергается воздействию влаги и активных химических соединений, что влияет на её эксплуатационный срок и рабочие характеристики.
Помимо этого, стоимость надземной прокладки существенно ниже, чем подземной. В некоторых случаях экономия средств достигает 40%.

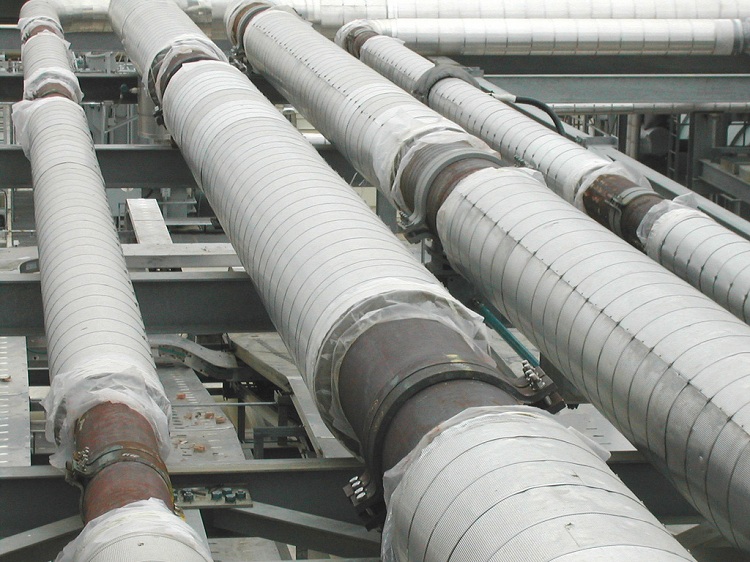

Наземные магистрали требуют утепления, для этого используют различные материалы и изоляцию
Требования к маркировке

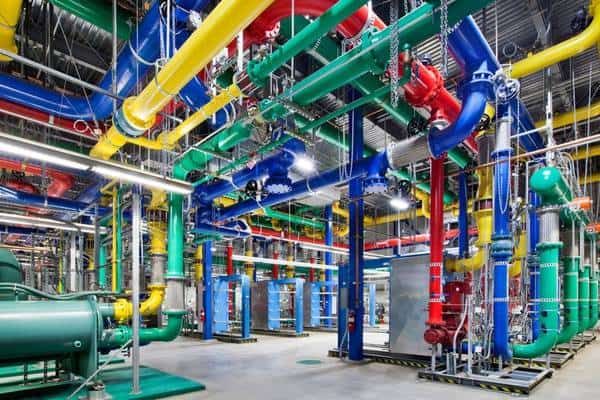

На любом проекте с трубопроводами организуются специальные маркировки. В зависимости от общих параметров присутствующей в нем среды, на элементы наносится соответствующего цвета маркировка:
