На какие параметры обратить внимание при выборе водопроводных труб из сшитого полиэтилена

Характеристики изделий РЕХ

Технология изготовления

При изготовлении продукции РЕХ используется сшитый полиэтилен. От обычного материала он отличается наличием дополнительных поперечных молекулярных связей в своей структуре. Дополнительные связи образуются в материале благодаря использованию одного из следующих методов изготовления полиэтилена:

• нагрев под высоким давлением в присутствии пероксидов. Образованный таким методом сшитый полиэтилен маркируется PE-X a;
• воздействие химического элемента силана образует материал PE-X b;
• использование заряженных электронных частиц. В результате облучения электронами получается материал Труба PE Xc.

По своим характеристикам и эксплуатационным свойствам трубы, изготовленные по любой из приведенных технологий очень схожие. Однако некоторые специалисты склоняются к мысли, что имеет труба PE Xa более высокую стойкость к воздействию температур и механических повреждений.

Достоинства

Труба сшитый полиэтилен PEX имеет улучшенные характеристики и свойства. Основные среди них:

1. Высокая прочность.
2. Хорошая гибкость и возможность возвращаться в изначальную форму при механических воздействиях. Благодаря эластичности изделий не появляются трещины и заломы при продолжительном физическом воздействии даже при повышенной температуре.
3. Способность выдерживать максимальную рабочую температуру до плюс 95ºС при атмосферном давлении (максимальном) до 10 атмосфер.
4. Наличие антикислородной защиты.
5. Экологическая и бактериальная чистота благодаря очень гладкой внутренней поверхности труб. Грязь, осадок и прочие отложения не задерживаются в трубе при транспортировке рабочей среды.
6. Неподверженность воздействию химических составов.
7. Хорошие диэлектрические свойства, которые значительно расширяет спектр использования РЕХ продукции.

Область применения

Благодаря улучшенным характеристикам такие трубы пользуются постоянным спросом для прокладки трубопроводов:

• водоснабжения;
• для транспортировки газообразной рабочей среды;
• канализационных систем;
• систем отопления;
• устранения наледи водоотводов;
• для теплого пола;
• подачи технической воды и химической рабочей среды;
• других систем, отвечающих за жизнеобеспечение промышленных и частных объектов.

Ассортимент продукции РЕХ

Производство полиэтиленовых труб охватывает широкий диапазон типов изделий, изготовленных с применением дополнительного комбинированного материала. Так, PEX-al-PEX трубы технологически состоят из нескольких слоев:

1. Внутренний слой изготовлен из сшитого полиэтилена.
2. Несущий промежуточный слой выполнен с применением алюминия.
3. Снаружи труба покрыта термостойким полиэтиленовым защитным слоем.

Все слои скрепляются с помощью специального клеевого материала

Основное преимущество таких труб – это низкий коэффициент линейного расширения, что очень важно для систем отопления. Кроме того, эти металлопластиковые трубы имеют следующие преимущества:

• сохраняют свою геометрическую форму при изгибе, что позволяет прокладывать трубы открытым способом;
• могут выдерживать температуру рабочей среды плюс 100ºС при давлении до 10 атмосфер.

Труба PEX al PEX

Труба PEX EVOH покрыта дополнительно специальным антикислородным покрытием. Так как в современных отопительных системах одним из требований является изоляция от попадания кислорода, причиной проникновения которого может быть эффект диффузии через стенку пластиковых труб, то такая проблема решается с применением полимерного газонепроницаемого слоя с этиленвиниловым спиртом (evoh) в своей основе.

Основное предназначение данной продукции:

• системы горячего и холодного водообеспечения;
• напольное отопление (трубы 16 мм в диаметре);
• высокотемпературное радиаторное отопление.

Выбор производителя

На рынке сегодня представлено довольно большое количество хорошей продукции, особенно хорошо себя зарекомендовали следующие торговые марки.

1. Valtec. Изделия из сшитого полиэтилена этого бренда имеют антидиффузионный слой толщиной до 50,0 мкм.
2. Трубы Uponor PE-Xa благодаря устойчивости к высокому давлению можно использовать в системах трубопроводов, в которых до недавнего времени применялись только металлические трубы. Кроме того, данные изделия не входят в реакцию с молекулами воды и следовательно не выделяют в нее вредные (токсичные) вещества, не снабжают ее посторонними запахами и вкусами, то есть не влияют на ее состав. Поэтому, идеально подходят изделия для использования в качестве питьевого водоснабжения.

1. Трубы из сшитого полиэтилена Sanext также соответствуют государственным стандартам и пригодны для использования во всех системах трубопроводов.

Что лучше — полиэтилен или металлопластик

Сшитый полиэтилен тоже может считаться металлопластиком, если одна из его прослоек является алюминиевой фольгой, которая выполняет две функции. Основная — армирование, то есть увеличение прочности. Также этот слой не допускает контакта полиэтилена с кислородом, который воздействует на него не лучшим образом.

Выбирая материал, следует руководствоваться практическими соображениями, которые не противопоставляют полиэтилен и металлопластик, а призывают использовать тот или иной материал в соответствии с его назначением.

Для того, чтобы разобраться в назначении, стоит обратить внимание на особенности обоих вариантов. Металлопластик:. Металлопластик:

Металлопластик:

• подвержен расслоению, для него нежелательны температурные перепады;
• не эластичен, замерзшая внутри вода может его порвать;
• подвержен заломам.

Исходя из этого, не желательно применять металлопластиковые трубы, например, при обустройстве теплого пола или системы полива приусадебного участка, которая не демонтируется на зиму. Часто применяется для радиаторного отопления.

Полиэтилен:

• менее прочен на разрыв;
• боится прямых солнечных лучей;
• эластичен, может расширяться и снова принимать исходную форму;
• выдерживает температуру до 95 градусов Цельсия.

Нежелательно использовать изделия в закрытых системах. Это может привести, например, к тому, что уложенный поверх слой штукатурки начнет трескаться. В то же время такой материал рекомендован для обустройства теплых полов, использования в системах горячего водоснабжения и обогрева.

Характеристики полиэтиленовых труб

Технические характеристики полиэтиленовых труб различаются, в зависимости от степени сшивки, количества слоёв, и даже от компании-производителя, так как изготовление может производиться по разным технологиям.

Для примера приведём ряд эксплуатационных характеристик универсальной многослойной РЕХ-трубы серии «Rautitan Stabil» от лидера мировых производителей, германской компании «Рехау»:

• Рекомендованная область применения: «горячие» трубопроводы и отопительные системы.
• Материал изготовления – сшитый ПЭ с алюминиевой антидиффузионной прослойкой.
• Класс огнестойкости – В-2.
• Эксплуатационное давление в системе – 10 атмосфер.
• Ассортимент внешних диаметров – от 16мм до 63мм.
• Цвет – серебристый.

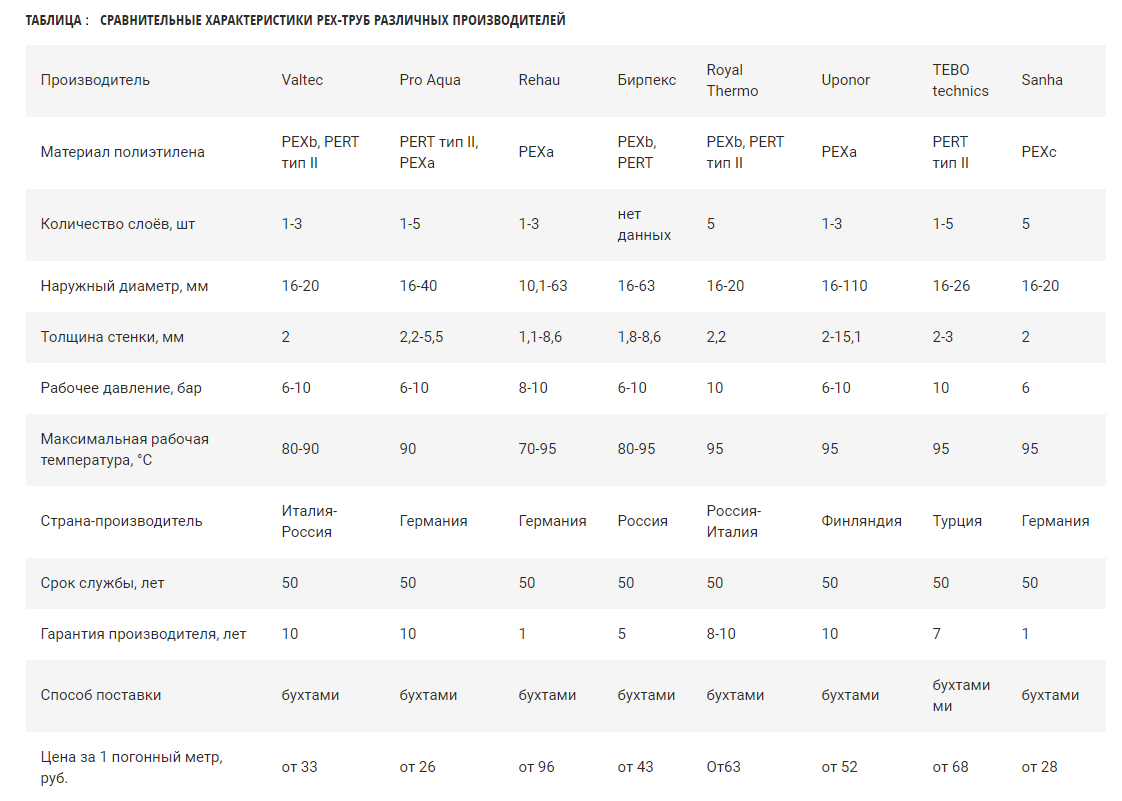

Сравнить технические характеристики РЕХ-полиэтилена с прочими полимерными материалами, используемыми для изготовления водопроводных труб, возможно при помощи нижеприведённой таблице.

Нюансы и способы монтажа

Производители зачастую используют взаимоисключающие способы крепления и монтажа. Для каждого набора труб требуется свой фитинг и рабочий инструмент для проведения монтажных работ. Хорошая новость заключается в том, что не требуется сварочное оборудование.

При помощи компрессионного фитинга

Компрессионный фитинг часто называют обслуживаемым, связано это с тем, что он является разборным. В любой момент его можно снять, заменить какую-либо из прокладок и снова использовать.

Компрессионный фитинг состоит из:

• муфты или корпуса фитинга;
• обжимной (накидной) гайки с конусом внутри;
• обжимного цангового кольца;
• прокладки (тефлоновой шайбы);
• уплотнительных колец (2 шт.).

Для монтажа компрессионного фитинга из инструментов потребуется только два разводных ключа, а если диаметр небольшой, могут подойти и обычные гаечные.

Как правило, соединения продаются в собранном виде, если по какой-либо причине в наличии разобранный, его сначала собирают: надевают прокладку и уплотнительные кольца. Если прослойка трубы содержит алюминий, прокладка прерывает контакт между алюминием и латунью фитинга. Уплотнительные кольца служат для плотного контакта между фитингом и полиэтиленом, надеваются таким образом, чтобы между ними был зазор.

Процесс монтажа довольно прост:

1. На трубу надеваются обжимная гайка и кольцо.
2. Труба до упора надевается на штуцер с уплотнительными кольцами.
3. Гайка закручивается (прикручивается к муфте).
4. Обжимное кольцо внутри гайки ужимается, тем самым подгоняя полиэтилен вплотную к штуцеру.

Для систем смонтированных таким образом требуется периодически проводить технический осмотр. В случае необходимости, гайка поджимается.

С применением напрессовочного фитинга (аналогично предыдущему подпункту)

Такой фитинг, напротив, называют необслуживаемым. Такой вид монтажа предполагает, что гильза прессуется вплотную к полиэтилену и снять ее довольно проблематично. То есть после монтажа фитинг становится неразборным и в дальнейшем потребует полной замены.

Снять напрессовочную гильзу с полимерных труб можно только при помощи «болгарки», то есть разрезать ее, тем самым приведя в негодность. В этом случае придется докупать только гильзу, однако, если речь идет об одном соединении, экономия окажется мизерной.

Для использования этого вида монтажа требуется специальное оборудование. Если работа предполагает разовый характер, логичнее будет взять его напрокат.

Процесс также прост:

1. Напрессовочная гильза надевается на трубу.
2. Конец трубы расширяется специальным устройством для того, чтобы подогнать под размер фитинга.
3. Труба надевается на штуцер.
4. Гильза запрессовывается на фитинг. Простыми словами гильза под давлением натягивается на тот участок трубы, который надет на штуцер.

Таким образом, металлические части плотно сжимают полиэтилен, не допуская никаких зазоров.

На данный момент такой фитинг дешевле компрессионного, но для его монтажа требуется специальный инструмент. Оба варианта считаются надежными, что не исключает необходимости периодического контроля.

В этом видео показано обустройство напрессованного фитинга.

Электросварочный метод (пошаговым списком)

Существует и третий способ монтажа – электросварочный. Он не требует сварочного аппарата в привычном понимании, но потребуется станок для электромуфтовой сварки.

С точки зрения трудозатрат, этот метод еще более простой: в аппарат вставляются трубы и производится их сварка. Проблема в том, что такое оборудование, возможно, не получится взять в аренду, а если и удастся, необходимы определенные навыки работы с ним.

Существует три способа сварки:

1. Электромуфтовый. Трубы вставляются в специальную муфту, в которую вплетены металлические нити. Они разогреваются электричеством, муфта плавится и запаивает соединение.
2. Метод стыковой сварки. Концы труб разогреваются до температуры плавления и прижимаются друг к другу под давлением.
3. Раструбный. Также используется муфта, стороны сопрягаемых поверхностей разогреваются и прижимаются, затем им дают остыть.

Особенности напорных труб

Характеристики

Напорные трубы из полиэтилена изготавливаются диаметром от 16-ти до 1600 мм и толщиной стенки от 2-х до 70-ти мм. Они имеют:

• Температурный диапазон эксплуатации от -60-ти до +80 C, при этом оптимальным значением считается показатель 40 C,
• Допустимое давление жидкостей от 3-х до 25-ти атм,
• Способность сохранять герметичность при внешних нагрузках статического и динамического характера (растяжений, сжиманий, ударов при сезонном сдвиге пород, частичном или полном замерзании содержимого и т.п.),
• Высокие изоляционные способности в отношении жидкости, газа и даже звука,
• Стойкость к химически активным средам,
• Полное отсутствие биологического разрушения путем воздействия микроорганизмов,
• Отсутствие токсичности при стандартных условиях использования,
• Удобство монтажных работ,
• Срок службы при выполнении технических условий – более 60-ти лет.

Производство

Трубы напорные из ПЭ изготавливаются экструзионным методом из полиэтилена разных видов с выполнением следующих положений:

• Стандартно используемые марки – от ПЭ-63 до ПЭ-100, для которых с увеличением индекса повышаются жесткость и прочность. Это как полиэтилен низкого давления (ПЭ-100 и ПЭ-80), так и высокого (ПЭ-63). Особо крепкие напорные трубы изготавливаются из так называемого «сшитого», или сверхмолекулярного полиэтилена (ПЭ-100+).
• Обязательное выполнение требований стандартов ГОСТ включает показатель SDR – отношение диаметра изделий к толщине стенки, который определяет стойкость трубы к нагрузкам. Для напорных трубопроводов он может быть от SDR-41 до SDR-6. Здесь более высокий коэффициент указывает на более тонкую трубу.
• Водопроводная и газовая напорные трубы имеют цветовую маркировку – соответственно синие либо оранжево-желтые продольные полосы на черном фоне.

Полимерные трубы

Пластиковая труба может быть изготовлена на основе:

• полиэтилена;
• полипропилена.

Полиэтиленовые трубы

Полиэтилен как материал труб для теплого пола в чистом виде не применяется, так как в силу свих физических свойств не может быть использован при температуре свыше 25ºС. Однако на основе полиэтилена изготавливаются:

• трубы из сшитого полиэтилена. Изделия имеют маркировку PEX;
• трубы из полиэтилена повышенной термостойкости (PE-RT).

В зависимости от метода обработки полиэтилена красные трубы PEX подразделяются на следующие виды:

• PE-Xa. Для производства применяются пероксиды;
• PE-Xb. Процесс сшивки происходит за счет силана и дополнительных катализаторов;
• PE-Xc. Сшивка молекул производится при содействии электронов;
• PE-Xd. Для изготовления используется азот.

Для изготовления термостойких труб применяется модифицированный полиэтилен, обладающий в первую очередь высокой устойчивостью к большим температурам и давлению. Отличительными характеристиками труб PE-RT по отношению к PEX также являются:

• более низкая стоимость изделий, которая возникает из-за отсутствия необходимости проведения дополнительной обработки материала;
• отсутствие каких-либо шумов;
• увеличенный период использования;
• возможность соединения методом сварки.

Для более высокой устойчивости трубы могут армироваться:

алюминием (PEX-AL-PEX). Второе название – металлопластиковые трубы;

Металлопластиковая труба для пола с подогревом

специальным веществом (полиэтилвиноловый спирт), создающим противокислородный барьер (PEX-EVOH).

Труба с противодиффузной защитой

Трубы из нескольких видов материала абсолютно не подвержены расслоению, поэтому их технические характеристики и стоимость привлекают большое количество потребителей.

Как выбрать наиболее оптимальный вариант полимерных труб? Определиться с выбором  трубы поможет видео.

Полипропиленовые трубы

Полипропиленовая труба (маркировка PN) выпускается следующих видов:

1. PN10 – максимальное давление, которое способна выдерживать труба составляет 10 атмосфер. Температура пропускаемой жидкости до 45ºС;
2. PN16 выдерживает давление 16 атмосфер, а температура воды увеличивается до 60ºС;
3. PN20 – при давлении в 20 атмосфер максимальная температура составляет 95ºС;
4. PN25 – температура остается на уровне 95ºС, а давление увеличивается до 25 атмосфер.

Таким образом, теплый пол из полипропиленовых труб может быть изготовлен исключительно из двух видов – PN20 или PN25.

Полипропиленовая труба третьего типа

Отличительными особенностями труб из полипропилена являются:

• относительная долговечность. Срок службы труб достигает 25 лет;
• невысокая стоимость. Полипропиленовые трубы являются самыми дешевыми, поэтому и пользуются спросом на рынке;
• высокая устойчивость к воздействию химических веществ, содержащихся в воде;
• прочность, которая достигается путем фольгирования трубы.

Полипропиленовая труба усиленная алюминиевой фольгой

Недостатками такого вида труб являются:

• низкий уровень температурного режима. Производителями заявлено, что труба может выдержать температуру до 95ºС, но при этом оптимальным является значение на уровне 80ºС. Снижение рекомендованного температурного режима приводит к необходимости установки дополнительного оборудования;
• трудность монтажа. Как правило, трубы выпускаются небольшой длины. Чтобы соединить отдельные трубы в целый водопроводный контур, требуется сварка. При этом снижается срок службы готовой конструкции. К тому же полипропиленовые трубы отличаются малой эластичностью. Согнуть их в небольшой радиус невозможно;
• высокая степень расширения при воздействии температуры. При использовании труб для горячего водоснабжения по поверхности устанавливаются специальные компенсаторы расширения, но при изготовлении водяного пола установка компенсаторов невозможна, что приводит к снижению срока службы изделий.

Стоимость полипропиленовых и полиэтиленовых труб практически одинакова. Поэтому специалисты рекомендуют использовать трубы с более надежными техническими параметрами.

Преимущества и недостатки

При монтаже нужно соблюдать угол сгибания труб

К преимуществам полиэтиленовых труб, изготовленных по технологиям РЕХ и PE-RT относят:

• температурную стойкость (морозоустойчивость), особо выраженную у труб PE-RT;
• высокие прочностные показатели, благодаря которым эти изделия не восприимчивы к внешним разрушающим воздействиям и внутренним напряжениям;
• пластичность материала, допускающая их применение на сложных трассах укладки с множеством поворотов;
• невосприимчивость к коррозии, а также агрессивным включениям, имеющимся в теплоносителе, и экологическую чистоту.

Гладкие стенки внутри трубного канала обеспечивают минимальное гидравлическое сопротивление движущемуся теплоносителю, благодаря чему вероятность появления отложений минимальна. Некоторые из этих достоинств в полной мере проявляются при сравнении СП с металлопластиком, из которого также изготавливаются трубы для напольных систем. Последний не выдерживает замерзания теплоносителя и плохо восстанавливает свою форму. В остальном эти два конкурирующих вида одинаково хороши для обустройства теплых напольных покрытий. К недостаткам СП относят невозможность гнуть их по радиусу выше предельного значения и сложность оформления поворотных зон, поскольку стыки в этих местах приходится надежно фиксировать.

Сшитый полиэтилен в строительстве — свойства труб и других изделий

В последнее время широкое распространение в строительстве получил такой пластик, как сшитый полиэтилен (PE-X). Особенно хорошо себя зарекомендовали трубы, выполненные из этого материала. В то же время далеко не все знают, что он вообще собой представляет, поэтому предлагаю подробно ознакомиться с его особенностями, а также эксплуатационными качествами PE-X труб.

Трубы из сшитого полиэтилена обладают уникальными свойствами

Что представляет собой материал

PE-X представляет собой полимер этилена, обладающий модифицированной структурой молекулярных связей, т.е. его молекулы сшиты поперечно. Сшивкой называется связывание звеньев молекул в трехмерную широкоячеистую сетку, в результате чего образуются поперечные связи.

Но, не будем вдаваться в подробности химии. Все что вам надо знать о сшитом полиэтилене — это то, что он обладает наиболее высокой плотностью в сравнении с другими полиэтиленами. Соответственно, его технические характеристики наиболее высокие.

Основные свойства

PE-X нельзя назвать идеальным пластиком, так как он имеет свои плюсы и минусы. Но, как вы далее можете заметить сами, положительных качеств у него больше.

PE-X не боится низких температур

Достоинства. Благодаря укрепленной структуре, этот материал более прочный, чем обычный полиэтилен, и имеет более высокую температуру плавления — около 200 градусов. Правда, при температуре 150 градусов материал начинает размягчаться.

Также можно выделит и некоторые другие его положительные качества:

• Прочность на разрыв. Этот показатель в несколько раз выше, чем у обычного полиэтилена. Причем растяжение на разрыв находится в пределах 350-800 %, т.е. материал может растягиваться, сохраняя свою прочность,
• Морозостойкость. Сохраняет свои механические свойства при температуре до -50 градусов. Благодаря этому и вышеописанному качеству, трубы из сшитого полиэтилена не боятся заморозки. Даже если они замерзают и деформируются (раздуваются), после оттаивания возвращают себе форму,

PE-X обладает «памятью» формы

• Химическая и биологическая стойкость. Изделия из PE-X устойчивы к химическим реагентам и не подвержены воздействию негативных биологических факторов,
• Экологичность. Материал не выделяет в окружающую среду вредных веществ. Поэтому трубы из PE-X используют как для отопления и всевозможных технических трубопроводов, так и для питьевой воды.

Трубы из сшитого полиэтилена часто применяют для систем отопления «теплый пол»

Недостатки:

• Неустойчивость к УФ излучению. Под воздействием солнечных лучей материал постепенно начинает разрушаться, как и любые другие полиэтилены,
• Неустойчивость к кислороду. Кислород, при проникновении в структуру материала, оказывает на него негативное воздействие.

Чтобы защитить изделия из сшитого полиэтилена от негативных воздействий окружающей среды, их можно покрыть оболочкой из других материалов.

Материал применяется в качестве изоляции для кабелей

Область применения

Из сшитого полиэтилена чаще всего изготавливается следующая продукция:

• Всевозможные трубы для разных целей,
• Изоляция для кабелей,
• Элементы различных изделий конструкционного назначения.

PE-X, несмотря на наличие антипиренов в составе, все же горит. Поэтому внутренняя прокладка кабеля с изоляцией из сшитого полиэтилена должна осуществляться в кабель-канале из негорючих материалов.

В быту люди чаще всего сталкиваются с шитым полиэтиленом именно в виде труб, о которых вкратце поговорим ниже.

PE-X трубы применяются для систем полива

Несколько слов о трубах

Как я уже говорил, трубы из сшитого полиэтилена применяют для самых разных целей. Соответственно, их диаметры тоже бывают разными – от 10 до 250 мм. Благодаря морозостойкости, пластичности и эластичности, они отлично подходят трубопроводов, которые не защищены от замерзания.

Чтобы водопровод не боялся заморозки, все фитинги (тройники, муфты, поворотные детали и пр.) должны быть качественными, выполненными из стали или прочных сплавов.

Поэтому особой популярностью эти изделия пользуются у дачников, так как с их помощью прокладывают трубопроводы для полива. Кроме того, благодаря пластичности и эластичности трубы отлично подходят для теплого пола.

Еще один плюс заключается в том, что они продаются в бухтах. Это упрощает не только транспортировку, но и монтаж труб, так как уменьшается количество соединений.

На фото — качественные PE-X трубы от польского производителя KAN

Ниже приведена стоимость труб из PE-X от некоторых известных производителей:

Сшитый полиэтилен в строительстве Что такое сшитый полиэтилен? Читайте о характеристиках труб и других изделий в статье

Преимущества материала

Немалую популярность трубы, сделанные из сшитого полиэтилена, получили за счет своих свойств, которые очень важны в системах теплого пола

Использование таких изделий в различных коммуникациях имеет целый ряд преимуществ над иными вариантами, сделанными из других материалов:

1. Повышенная устойчивость к высоким температурным воздействиям.
2. Малый вес, который позволяет значительно облегчить не только установку труб, но и их транспортировку. Стоит отметить, что прочность таких изделий также имеет высокий уровень.
3. Стойкость к коррозии. Данное свойство, безусловно, является основным из достоинств таких изделий. Данные трубы не подвержены ржавчине, гниению, со временем они почти не деформируются, а на их внутренней стороне не будет образовываться осадок, который негативно влияет на эксплуатационные качества.
4. Легкость и удобство монтажа. За счет того, что такие изделия отличаются хорошей гибкостью и эластичностью производить укладку и монтаж их значительно легче.

Отдельно стоит отметить преимущества марки STOUT. Компания производит трубы из сшитого полиэтилена, которые по своим показателям выгодно отличаются от продукции конкурентов. Среди главных отличительных особенностей, интересных для конечного потребителя, отметим следующие:

• защита от известковой и других агрессивных сред;
• высокий уровень шумоизоляции, гарантирующий тишину;
• надежность и уверенная сопротивляемость даже продолжительному повышению давления в системе;
• каждый товар из линейки STOUT выполнен из экологически чистого и гипоаллергенного материала.

Подобрать наиболее подходящий вариант под конкретные особенности вашего уникального проекта сможет только профессионал.

Его выбор будет основываться на характеристиках труб и на имеющихся данных об области их применения в проекте.

№7. Производители труб из сшитого полиэтилена

Чтобы быть на 100% уверенным, что трубопровод уже через пару лет не придется ремонтировать, или вовсе – менять, лучше брать трубы от проверенного производителя, который дает гарантию на все изделия. Крупные компании не будут рисковать своей репутацией и выпускать некачественную продукцию. Итак, сегодня на рынке труб из сшитого полиэтилена фигурируют такие основные производители:

• Rehau, Германия. Эти трубы считаются эталоном качества, но и стоят дорого. Производитель предлагает широкий ассортимент труб разных диаметров, огромный выбор фитингов. В этом плане продукция компании уверенно опережает конкурентов. Все трубы изготовлены из сшитого полиэтилена типа PEX-A, сверху покрыты кислородозащитным слоем из этиленвинилалкоголя (ЭВАЛ). Компания выпускает трубы нескольких серий, отличить их можно по цвету. В ассортименте есть изделия, пригодные для организации холодного и горячего водоснабжения, отопления. Производитель говорит об особой прочности и надежности, заявляет, что срок службы труб около 50 лет, и их без опасений можно укладывать под стяжку и штукатурку;
• Uponor, Германия. Трубы производят из сшитого полиэтилена типа PEX-A, изделия отличаются повышенной гибкостью и долговечностью (около 50 лет). Подходят для монтажа любого типа трубопроводов, в т.ч. для скрытой прокладки;
• БИР ПЕКС, Россия. Производит трубы типа PEX-B. Продукция отличается доступной ценой и высоким качеством, компания учитывает особенности отечественных условий, поэтому трубы идеально подходят для обустройства систем отопления и водоснабжения. Производитель использует качественное английское оборудование;
• Valtec, Италия. Компания производит трубы из сшитого полиэтилена типа PEX-B. По мнению компании, этот тип сшивки оптимален, поскольку обеспечивается надежное равномерное соединение отдельных цепей полимера, и при этом стоимость продукции остается доступной для большинства потребителей. Трубы подходят для обустройства теплых полов, горячего и холодного водоснабжения, радиаторного отопления;
• Frankische, Германия. Производит трубы PEX-A с отличными эксплуатационными качествами, но продукция компании не нашла особого распространения на отечественном рынке;
• SANEXT, Россия. Крупная компания производит все необходимое для системы отопления. Есть в ассортименте и трубы типа PEX-A с защитным антидиффузным барьером EVOH. Продукция универсальна, подходит для отопления и водоснабжения, диаметр от 16 до 63 мм;
• Ростерм, Россия. Выпускает универсальные трубы типа PEX-B, а также фитинги и огромный ассортимент оборудования для систем отопления и водоснабжения;
• KAN-therm, Германия. Выпускает трубы типа PEX-C и Pert, вся продукция получает защитное покрытие для противостояния прохождению кислорода;
• Watts, Германия. Компания выпускает трубы типа PEX-B разного диаметра. Продукцию можно применять в различных системах;
• Tiemme, Италия. Производитель изготавливает трубы типа PEX-B разного диаметра, заявляет долговечность на уровне 50 лет.

Большинство производителей указывают заоблачные сроки гарантии, это 20-30 лет, а где-то даже все 50. Условия этой гарантии необходимо изучить внимательно, чтобы при монтаже и эксплуатации не нарушить их, иначе свои обязательства производитель будет вправе не выполнять.

Сегодня происходят поистине революционные изменения, связанные с массовым использованием пластиковых изделий, идет повсеместная замена стальных трубопрокатных материалов на пластиковые. Поэтому многим домашним мастерам может понадобиться произвести монтаж труб водоснабжения из сшитого полиэтилена своими руками.

В данной статье вы найдете всю информацию по техническим характеристикам данных изделий, рассмотрим их достоинства и недостатки, на какие моменты нужно обратить внимание при выборе. Так же предлагаем изучить подробную инструкцию по прокладке полиэтиленового водопровода с чертежами и видео уроками

Так же предлагаем изучить подробную инструкцию по прокладке полиэтиленового водопровода с чертежами и видео уроками.

Разновидности труб из сшитого полиэтилена

Изделия из сшитого полиэтилена имеют маркировку РЕХ, на конце которой указывается аббревиатура метода сшивки, который использовался при изготовлении материала. Существует 4 способа сшивки полиэтилена:

• РЕХ-а — реакция происходит с пероксидным катализатором (перекись водорода), процент сшивки — 85-90%;
• РЕХ-b — катализатором выступает силановый полимер, процент сшивки — до 70%;
• РЕХ-с — сшивка происходит с применением радиации, 60%;
• РЕХ-d — в качестве катализатора выступает азот, один из наиболее сложных в реализации способов, 70%.

Процент сшивки-  характеристика, определяющая количество соединенных между собой молекул из общей молекулярной сетки полиэтилена. Чем выше процент, тем большей плотностью и, как следствие, механической прочностью и устойчивостью к растрескиванию будет обладать итоговый материал.

Однако при выборе РЕХ труб на практике технология и процент их сшивки имеют не первостепенное значения. Та же высокая плотность полиэтилена РЕХ-а может оказаться излишней, а отсутствие у материала пластичности и невозможность его гибки, наоборот, стать критичным фактором.

Выбирая трубы из сшитого полиэтилена для отопления, отдавайте предпочтение проверенным производителям (Рехау, Валтек), поскольку нередки случаи присутствия на рынке изделий из полиэтилена ПНД, маркированного как РЕХ.  Технические характеристики ПНД (полиэтилен высокого давления) не позволяют применять такие трубы для отопительных систем и теплого пола, поскольку максимальная температура теплоносителя в трубах ПНД ограничена на уровне 70 градусов.

Качество изделия проверяется посредством разогрева небольшой части в духовке до температуры 160-180. РЕХ труба (любого способа сшивки) сохранит свою форму за счет жестких связей между молекулами, тогда как подделка из ПНД оплавится и деформируется.

Преимущества и недостатки

К преимуществам изделий из сшитого полиэтилена относится:

1. Коррозийная и химическая устойчивость — материал не деформируется при контакте с кислой, щелочной средой и органическими растворителями (ксилол, толуол).
2. Высокие прочностные характеристики изделий и устойчивость к ударным, сгибающим и растягивающим нагрузкам, трещиностойкость.
3. Эластичность — изделия не разрушаются в результате замерзания и температурного расширения находящейся в них воды. Материал не теряет прочности при понижении температуры до -50.
4. Высокая пропускная способность за счет идеально гладкой внутренней поверхности, отсутствие потерь давления циркулирующего потока.
5. Санитарная безопасность материала, что дает возможность использовать трубы для горячего либо холодного водоснабжения.
6. Устойчивость к высоким температурам — в отличие от других пластиковых изделий, максимальная температура для которых составляет 70 градусов, трубы РЕХ пригодны для постоянного использования при температуре теплоносителя в +90.

Теплый пол с применением труб из сшитого полиэтилена

Недостатки изделий РЕХ — постепенное разрушение при проникновении кислорода внутрь материала (при наличии микротрещин, порезов либо сколов) и неустойчивость к воздействиям ультрафиолета (трубопровод нельзя размещать без изоляции под открытым солнцем).

Отметим, что соединение труб из сшитого полиэтилена выполняется посредством стальных фитингов, которые подвергаются коррозии под воздействием бетона — такие системы нельзя замуровывать в стену.

Технические характеристики

Трубы из сшитого полиэтилена выпускаются в диаметре от 10 до 200 мм. В быту — для монтажа теплого пола, водопроводных и отопительных коммуникаций, наиболее востребованы изделия с внутренним диаметром 16 мм. Рассмотрим их технические характеристики:

• толщина стенки — 2 мм;
• вес погонного метра — 110 грамм;
• рабочий объем погонного метра — 0.113 л;
• плотность материала — 940 кг/м³;
• потеря деформации и плавление при температуре +200 градусов, воспламенение при +400 (РЕХ не выделяет токсичных веществ, при горении он распадается на воду и углекислый газ);
• номинальная теплопроводность — 0.39 Вт/мК.

Максимальная рабочая температура теплоносителя у труб из сшитого полиэтилена для отопления и теплого пола составляет +90 градусов (при такой температуре давление циркулирующего потока не должно превышать 6 мПа). При соблюдении температурного режима эксплуатационный ресурс линии диаметром 16 мм составляет 50 лет.

Особенности сшитого полиэтилена

Материал из полиэтилена можно монтировать своими руками. Для работы с ним используются специальные фитинги. Технология изготовления заключается в сшивании полиэтилена. Такая технология по изготовлению делает материал с достаточной ударной вязкостью и отличной плотностью. Сшитый полиэтилен обладает следующими достоинствами:

• Высокая устойчивость к проявлению коррозии.
• Внутренний диаметр трубы не зарастает.
• Отличается низким уровнем звукопроводимости.
• Соединения и вся конструкция имеет хорошую герметичность.
• Получаемый трубопровод долговечен.
• При изготовлении используется экологически чистый материал.
• Гигиеничен.
• Применяется не только для открытого, но и для закрытого монтажа.

Среди достоинств можно выделить особенность монтажа, так как отсутствует потребность в большом количестве соединений. Полиэтилен сшитый способен удерживать большое количество замерзшей воды без негативных последствий.

Для объективности стоит упомянуть и про минусы этой технологии. Высокая цена материала делает его недоступным для многих людей. Хотя сегодня существуют и другие технологии подешевле, использование данной полностью себя оправдывает.
