Обзор водопроводных труб Рехау

Трубы Рехау

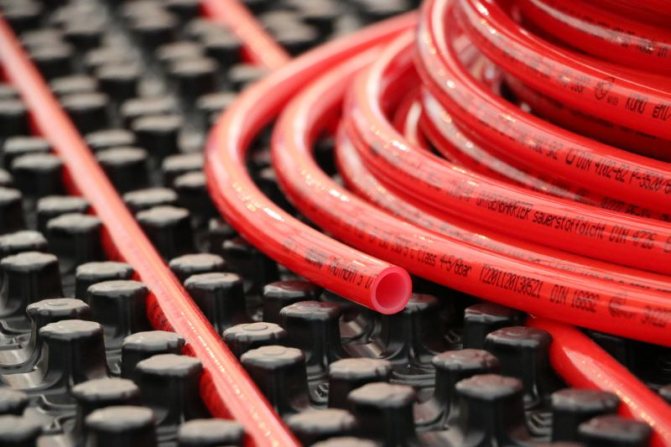

Основное звено нагревательного комплекса – трубы RAUTHERM. Для их изготовления используют сшитый полиэтилен повышенной прочности. Чтобы максимально перекрыть доступ кислорода, в их стенках предусмотрен этиленвинилалкогольный слой, выполняющий защитную функцию. Отдельные участки трубопровода соединяют между собой гильзовым методом при помощи надвижных гильз, муфт и т. д., которыми укомплектовывают трубы для теплого пола rehau.

В зависимости от требуемых показателей мощности устанавливают трубы различного диаметра. В ассортименте продукции компании представлены изделия с внутренним сечением от 10 до 25 мм.

Отметим некоторые преимущества труб RAUTHERM.

• Высокая механическая устойчивость.
• Низкое сопротивление теплопередаче.
• Гибкость, которая обеспечивает полное отсутствие перегибов.
• Устойчивость к образованию коррозии и разрушений.
• В отличие от труб из металла, они не предрасположены к появлению внутренних наростов.
• Высокая эластичность позволяет им сжиматься или передавливаться без ущерба системе при высоких механических нагрузках, скажем, при перемещении тяжелой мебели.
• Химическая нейтральность. Не теряют эксплуатационных качеств, если на полы проливается обильное количество щелочи или других химических средств.
• Устойчивость к высокому рабочему давлению и повышенным температурам.

Особенности монтажа

Производя соединения труб, не допускаются даже мельчайшие перекосы. Все элементы, участвующие в соединении, нужно размещать в одной оси, образуя четкую прямую линию, иначе соединение выйдет весьма некачественным.

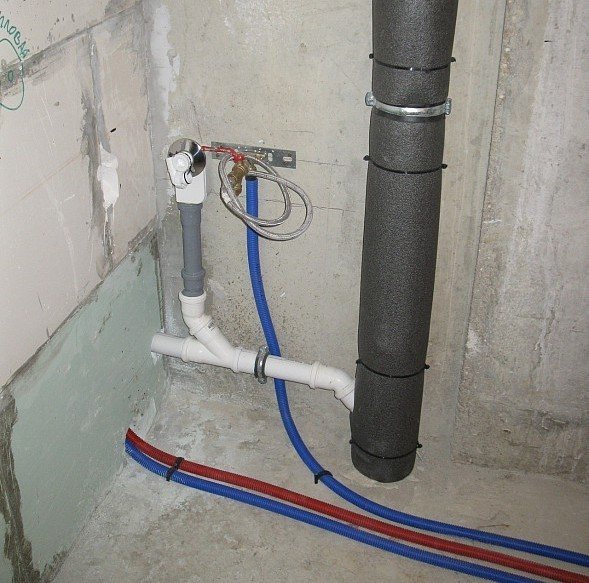

Прокладка труб REHAU в целях водо- и газоснабжения, а также в системах отопления должна осуществляться согласно всем правилам безопасности. Самое главное — защитить глаза и руки. В первом случае можно воспользоваться защитной маской, а во втором – стоит воздержаться от касаний к движущимся частям какого-либо инструмента.

Дополнительно, наглядно, об установке труб РЕХАУ можно узнать, посмотрев соответствующее видео, в котором показаны все нюансы и самые главные аспекты работ.

В заключение стоит отметить, что монтаж труб от немецкого изготовителя REHAU является довольно простым, так что справиться со всем перечнем работ сможет каждый. Главное – обзавестись всем перечнем необходимого инструмента и в полной мере придерживаться описанных выше рекомендаций.

Теплый пол

Практика показывает, что основное направление использования труб от компании Рехау – это отопительная система теплый пол

Здесь важно грамотно провести расчеты и правильно выбрать схему укладки

Типы разводки

Разводка труб rehau может быть выполнена змейкой или спиралью.

Первый вариант самый простой, но у него есть один недостаток – теплоноситель в конце контура сильно охлаждается, что приводит к неравномерному прогреву всего пола. Поэтому специалисты советуют применять спираль в качестве трубной разводки.

Расчет

Что касается количества, то здесь необходимо принять во внимание показатель теплоотдачи в линейной форме. К примеру, труба диаметром 16 мм хорошо распределяет тепло на расстоянии 15 см с двух сторон

То есть общий ее охват – 30 см. Значит, между ветками контура можно устанавливать пространство 30-35 см.

https://youtube.com/watch?v=QB-6XwSB2R8

Подсчитать количество ветвей, зная размеры комнаты, несложно. Этот показатель умножается на длину комнаты, но при этом необходимо учитывать, что расстояние от стен до труб должно быть 20 см.

Преимущества

Вся трубная продукция Rehau имеет следующие преимущества при сравнении с аналогами других производителей:

• материал обладает устойчивостью к коррозии;
• низкая теплопроводность;
• высокая рабочая температура и возможность эксплуатации температурных колебаний без потери первоначальных характеристик;
• абсолютная герметичность соединения обеспечивается памятью формы материала;
• хорошие звукоизоляционные характеристики;
• устойчивость к различным воздействиям механического и химического характера, а также ультрафиолета;
• длительный срок эксплуатации, который составляет 50 лет.

Преимущества канализационной системы RAUPIANO Plus от Rehau

RAUPIANO Plus — это система полимерных многослойных канализационных труб и комплектующих к ним. О трубах системы RAUPIANO Plus нельзя говорить общими фразами. Они кардинально отличаются от всего того, что выпускают другие фирмы.

Список преимуществ таких труб просто потрясает:

1) Шумопоглощение.

Именно это преимущество сам производитель всегда выставляет на передний план. Канализационные трубы Rehau (Рехау) на 30% лучше заглушают посторонние звуки. Для полимерных труб – это целое достижение. Подобным уровнем шумоизоляции обладают только чугунные конструкции, но они уже устарели по ряду причин.

2) Многослойная конструкция.

Всего в конструкции три слоя:

• Внешний выполняет функции защиты трубы от различных пагубных факторов, он устойчив к ударам и влиянию окружающей среды.
• Второй слой усилен минеральными составами. Он участвуют в процессе шумопоглощения, и тоже увеличивает прочность трубы.
• Последний слой находится внутри трубы. Он особенно устойчив к коррозии и предотвращает скопление отложений.

3) Универсальность.

RAUPIANO Plus подходит для всех участков канализационной системы. Трубы и комплектующие одинаково хорошо проявляют себя как во внешней, так и во внутренней канализации. Благодаря высокой устойчивости, трубы можно использовать даже в напорной системе, где показатель давления постоянно меняется.

4) Свобода планировки.

Помимо того, что такие трубы подходят для применения во всех участках канализации, они еще и могут прокладываться как в кирпичных, так и в бетонных стенах, под навесным потолком и облицовочными материалами.

5) Большой выбор дополнительных элементов.

Помимо самих труб, в систему входит большой перечень фитингов и крепежных элементов. Все они сделаны по той же технологии, что и основные изделия, а значит, способны выдержать не меньшие нагрузки. Все же при изготовлении дополнительных элементов есть своя особенность и это еще одно преимущество такой системы.

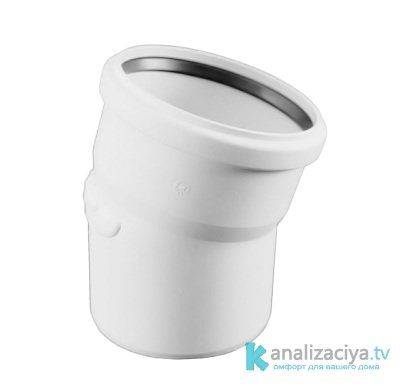

6) Утолщение в области изгибов.

Фитинги других систем – это слабое звено всей канализации. Обычно именно в этих участках происходят различные поломки, течи и большой износ. Канализационные трубы Rehau успешно решили эту проблему. В области изгибов, поворотов и разветвлений система имеет более толстые стенки, что значительно увеличивает устойчивость.

7) Красивый дизайн.

Стандартно полимерные трубы для внутренней канализации имеют серый оттенок корпуса, а для внешней — оранжевый. Все элементы системы RAUPIANO Plus – белые, что наиболее соответствует современным сантехническим приборам. При установке в туалете или в ванной комнате многим даже не приходится делать конструкции, скрывающие трубы, ведь они отлично вписываются в общий вид.

Простая установка.

Трубы RAUPIANO Plus соединяются при помощи раструбной системы. В каждом раструбе есть уплотнительное кольцо, сделанное по уникальной технологии Rehau. Оно защищает швы между трубами от протекания и упрощает установку. Дополнительных материалов и приспособлений для соединения труб между собой не потребуется.

9) Пожарная безопасность.

Отдельно к трубам вы можете приобрести пожарные манжеты. Они устанавливаются на потолке и у стен, и блокируются при температуре более +120°С. Это предотвращает распространение огня и дыма между этажами через канализационную систему.

Теплый пол Rehau

Теплый пол это удобно и комфортно

Технологии Рехау обладают отличным качеством и составлены в соответствии с мировыми стандартами для отопительного оборудования. Экономичность и надежность систем позволяет снизить траты на монтаж до 50 % и уменьшить количество расходных материалов до 25 %.

Преимущества и недостатки

Преимущества:

1. Электрическая безопасность. Это одно из самых важных достоинств. Защита от излучения обеспечивается различными составляющими системы. Наиболее важным элементом является обрамление кабеля, созданное из высококачественной меди. Специальный изоляционный материал предназначен для недопущения перегрева и деструкции кабеля.
2. Надежность системы. При изготовлении конструкции системы водяных полов применяют наиболее современные и высококачественные технологии, обеспечивающие отличные эксплуатационные характеристики и гарантию длительной службы. Главной особенностью кабеля является наличие специальной жилы, которая надежно защищена армированным кевларом. Данный элемент обладает отличными параметрами по твердости, если сравнивать его с остальной конструкцией, поэтому обеспечивает надежную изоляцию от повреждающих факторов. При эксплуатации исключена надобность в проведении регулярного обслуживания теплых полов. После их приобретения и установки ремонт не придется проводить на протяжении долгого времени.
3. Равномерное распределение нагрева. Напольное покрытие полностью заменяет необходимость в приобретении дополнительного отопления. Температура при работе системы равномерно повышается во всем пространстве, что позволяет всем пользователям чувствовать себя комфортно.
4. Отсутствие загрязнений. Особенности системы позволяют исключить непрестанную циркуляцию воздуха в обогреваемом пространстве, поэтому не появляется дополнительная пыль или грязь, что делает использование теплых полов наиболее удобным.

Теплый пол Рехау подходит практически под любое покрытие

Какие материалы рекомендуется применять для теплого пола можно прочитать тут.

Недостатки:

1. При установке любых теплых полов, в частности, Рехау частично загромождается пространство, то есть общая высота каждой комнаты становится на несколько миллиметров меньше. Разработчики теплого пола Рехау постарались максимально снизить эту особенность, однако при детальном подсчете она становится заметной.
2. Чтобы выполнить правильный монтаж системы, необходимо ознакомиться с правилами и прочитать предписания по применению всех крепежных элементов, так как некоторые из них производятся по новейшим стандартам.
3. Перед монтажом системы необходимо тщательно очистить покрытие от предыдущих материалов.

Обзор системы теплый пол от Рехау:

Немного о Рехау

Компания Рехау была основана 1948 году в баварском городе с одноименным названием. Кроме ее президента Гельмута Вагнера, изначально в штат входило три сотрудника, которые обслуживали один экструдер.

В настоящее время Rehau представляет собой крупнейший мировой концерн с годовым оборотом в 3,4 миллиарда евро. В штате компании насчитывается около 20000 сотрудников, которые работают на 41 предприятии, в 105 офисах продаж, в 23 административных и 9 распределительных центрах.

Rehau известен как производитель:

• Полимерных комплектующих и электротехники для автомобильных концернов Porsche, Volkswagen, BMW и Audi.
• Пластиковых оконных, дверных систем из хорошо известного рядовому потребителю металлопластикового профиля Рехау.
• Садовых шлангов, канализационных и сшитых полиэтиленовых труб для сетей водоснабжения, отопления, производство которых было освоено в 1968 году. Спустя 20 лет в 1988 году была внедрена технология их соединения при помощи сдвижных (натяжных) гильз.
• Жалюзи, мебели и около 15000 комплектующих для ее сборки.
• Систем отопления и охлаждения внутренних помещений, солнечных батарей и комплектующих для геотермальных тепловых насосов.

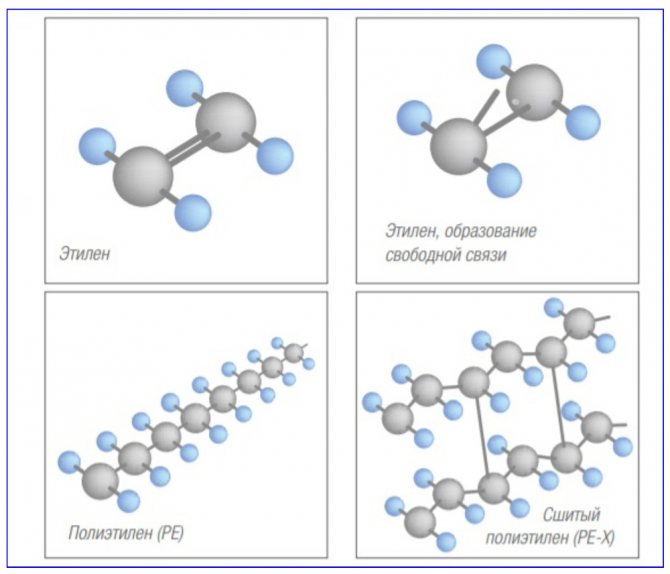

Рис. 2 Молекулярная решетка обычного и сшитого полиэтиленов

Основные виды и технические характеристики

Трубы для теплого пола из полиэтилена с алюминиевым покрытием повышенной прочности Stabil

Наибольшим спросом в линейке труб Рехау для теплых полов пользуются модели Stabil, Pink, а также Flex.

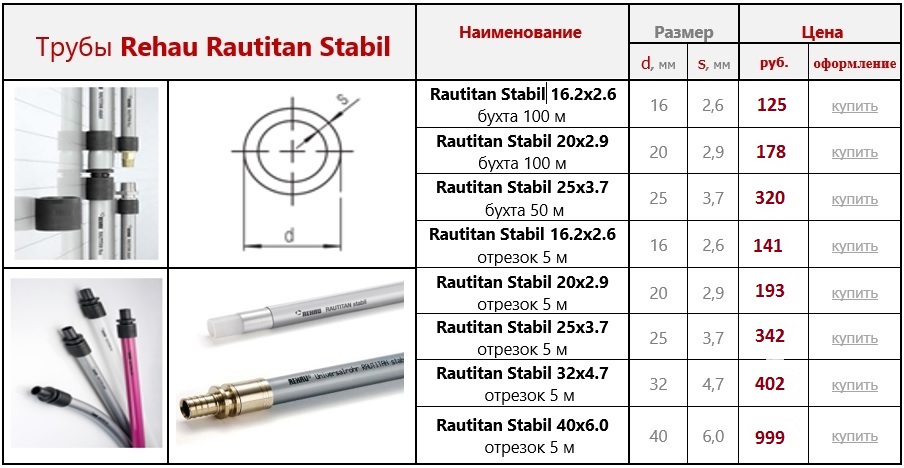

Stabil

Трубные изделия марки Stabil отличаются высокой универсальностью, позволяющей применять их при обустройстве теплых полов и в различных контурах отопления. Они изготавливаются на основе полиэтилена, покрытого тонким слоем алюминия по технологии PE-RT. Для полноты описания следует ознакомиться с техническими характеристиками этих изделий, которые нормируются для различных температурных показателей. При рабочей температуре теплоносителя они выглядят так:

• рабочее давление, при котором система функционирует длительное время до 6-ти атмосфер,
• предельно допустимое давление, выдерживаемое стенками труб – до 10-ти атмосфер,
• минимальный радиус изгиба в миллиметрах – 60,
• срок службы – до 50 лет,
• возможность работы при высокой температуре горячего носителя (до 95-100 градусов).

Для различных температурных показателей величина рабочего и предельного давлений может сильно отличаться от нормируемого показателя. Она варьируется в диапазоне от 6-ти до 20-ти атмосфер. Изделия этого класса содержат в комплекте ряд дополнительных элементов, представленных специальной гильзой с соединительной муфтой. Последние предназначены для надежной герметизации трубных соединений, существенно повышающей удобство и качество монтажа.

Flex

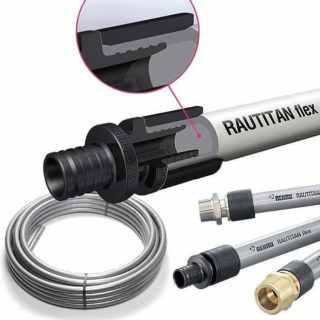

Серия Флекс выпускается без алюминиевого покрытия, поэтому более гибкая в укладке

Серия изделий Flex по своему устройству лишь немногим отличается от рассмотренной разновидности труб. Разница состоит в следующих нюансах:

• отсутствует характерное для серии Stabil алюминиевое покрытие, что повышает гибкость изделия и упрощает его монтаж,
• внутренние поверхности трубных заготовок защищены особым составом, исключающим риск попадания воздуха внутрь проточного канала,
• для их сочленения используется комплект специальных надвижных гильз, позволяющих обходиться без уплотняющих деталей и стыкующих узлов.

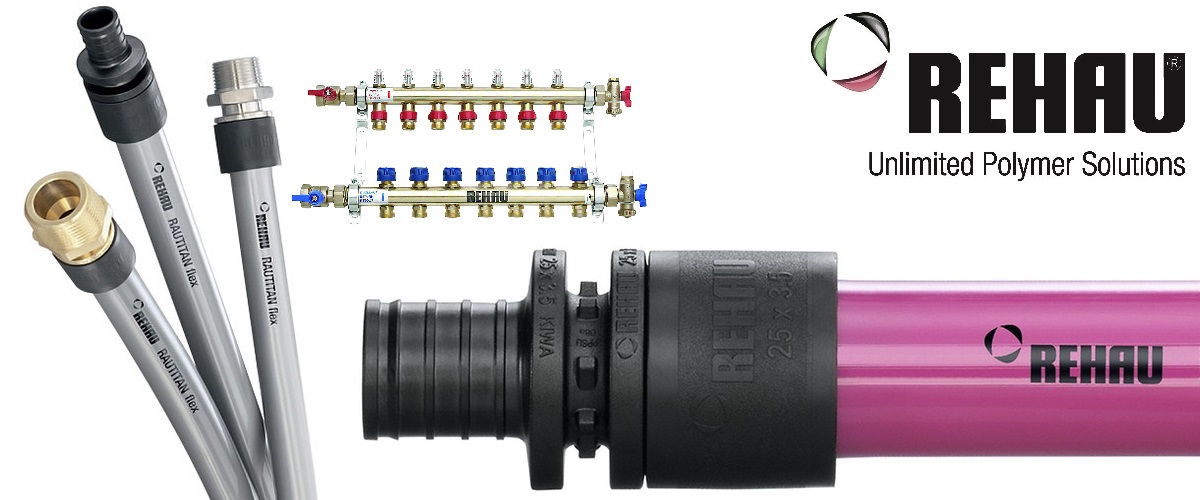

Pink

Трубы Пинк имеют меньшую теплоотдачу, но более прочные

Продукция марки Pink изготавливается из розового (красного) полипропилена, ее характеристики практически не отличаются от уже рассмотренных показателей для PE-RT изделий. Существенным отличием, касающимся особенностей производства, является использование защитного слоя, изготовленного по технологии Eval. Несмотря на то что его применение снижает тепловую отдачу системы трубных нагревателей, за счет инновационного подхода повышается устойчивость к разрушающим воздействиям и деформациям.

Класс огнестойкости трубных изделий этой серии – В2. Они также поставляются в виде бухт длиной 100 или 50 метров в зависимости от диаметра труб. При желании выбираются фиксированные отрезки заготовок длиной 30, 12 или 6 метров. Изделия этой серии оптимально подходят для обустройства полов в жилых и промышленных строениях, а также для обогрева пандусов, спортивных дорожек и открытых площадок.

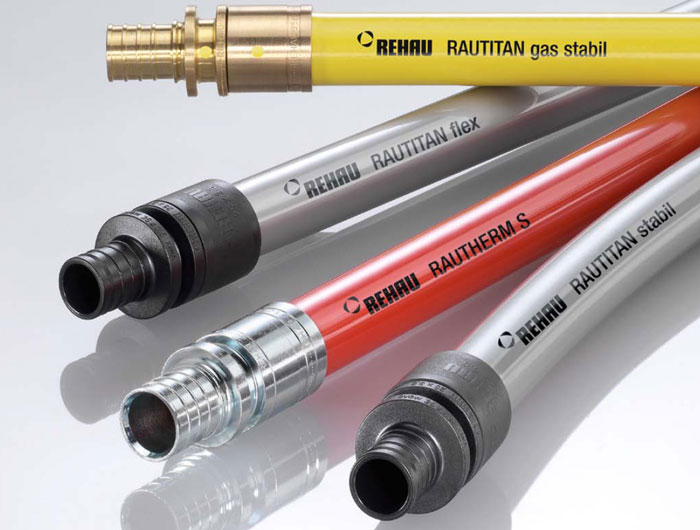

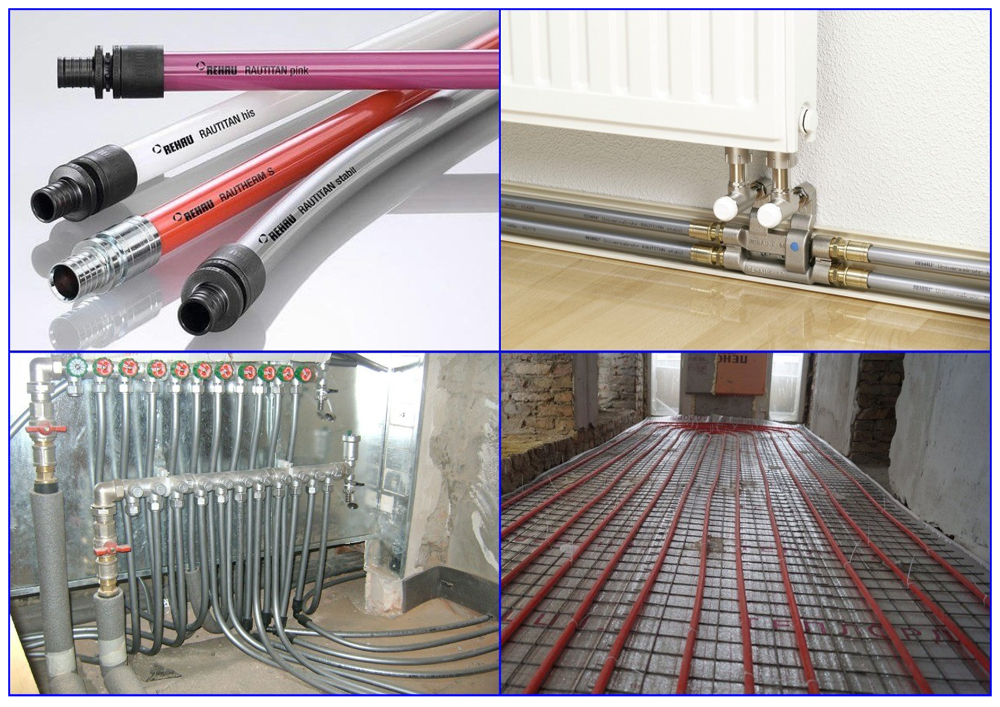

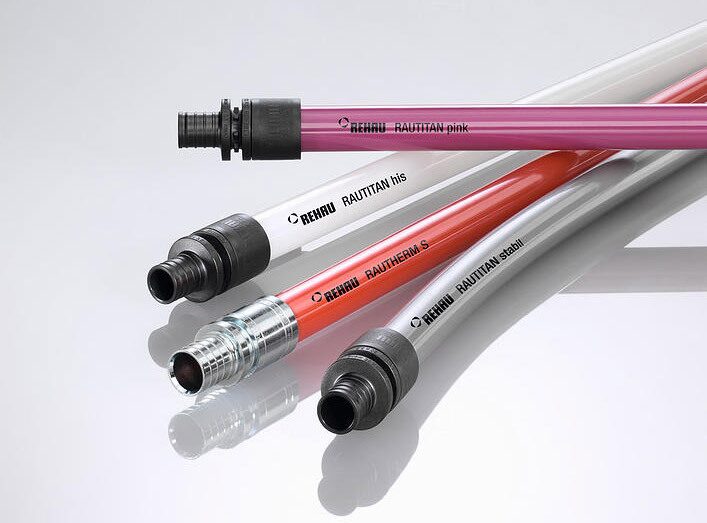

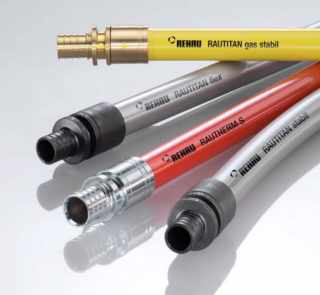

Разновидности труб «REHAU»

Производитель предлагает оборудование для тёплого пола, для систем радиаторного отопления

При выборе изделия обращают внимание на температурный режим, который оно может выдержать и на рабочее давление, с которым теплоноситель может нагнетаться в водяной контур. Все показатели указаны на внешней поверхности трубы

Рекомендуем: Какие характеристики имеет тёплый пол Warmstad?

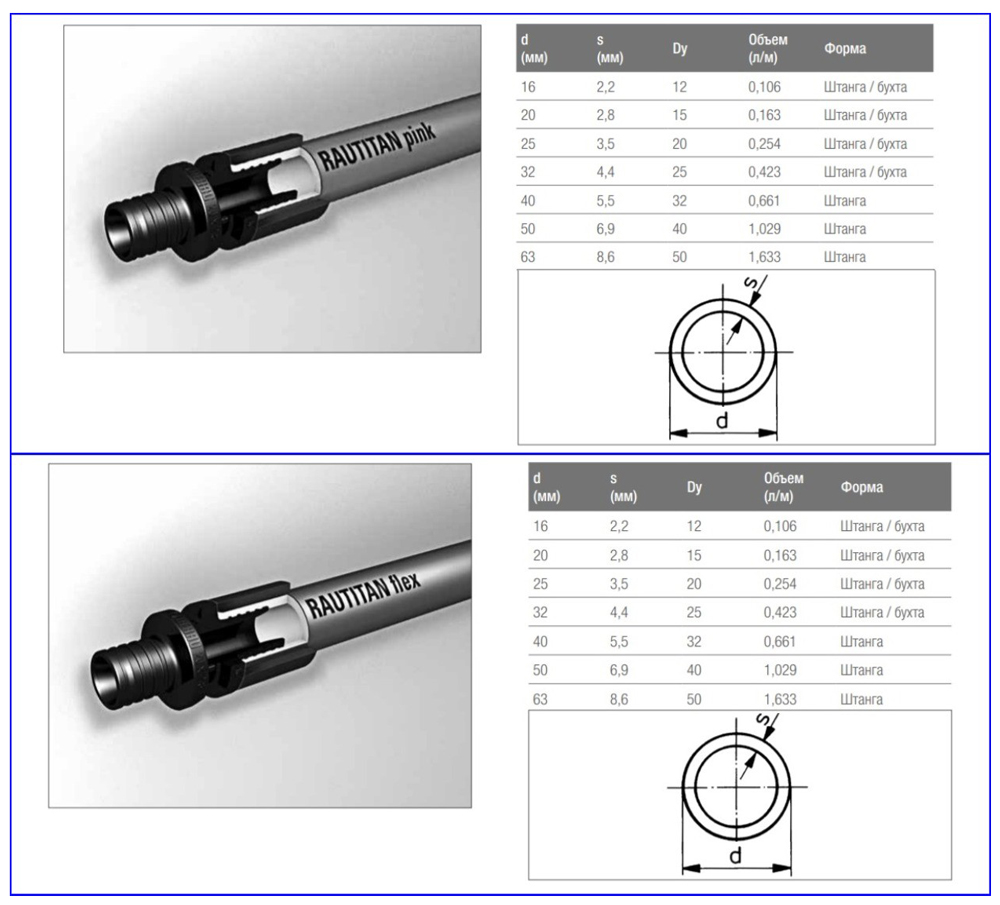

«Flex» – цвет изделия серебристый. Труба изготовлена из «РЕх-а». Внешняя оболочка полиэтилена защищена покрытием «EVOH». Оно предохраняет материал от ультрафиолета, который оказывает на полиэтилен негативное воздействие. Покрытие «EVOH» является барьером для кислорода. Рабочая температура трубопровода 70 0С, кратковременно выдерживает 110 0С. Рабочее давление 10 бар.

«Stabil» – цвет серебристый. На поверхности изделия указывают РЕ-Х/AL/РЕ. Это означает, что оно состоит из 3 слоёв: внутренний и внешний слой изготовлен из сшитого полиэтилена. Между ними находится алюминиевая прослойка. Рабочая температура 95 0С. Кратковременно выдерживает 100 0С. Оптимальное давление 10 бар. Изделие сохраняет форму при изгибах.

«Pink» – оттенок розовый или фиолетовый. Изделие выполнено из РЕх-а. Имеет защитный слой «EVOH». В трубы для тёплого пола rehau можно подавать теплоноситель температурой 95 0С. Материал может выдерживать 110 0С, но недолгое время. Максимальное давление 9 бар.

«Rehau RAUTITAN S» – цвет красный. Изделие двухслойное: сшитый полиэтилен РЕх-а и кислородный барьер. В качестве теплоносителя в жидкостных магистралях из красных труб используют как воду, так и другие теплоносители: антифриз, пропиленгликоль. В других модификациях «Rehau RAUTITAN» рекомендуют подавать воду.

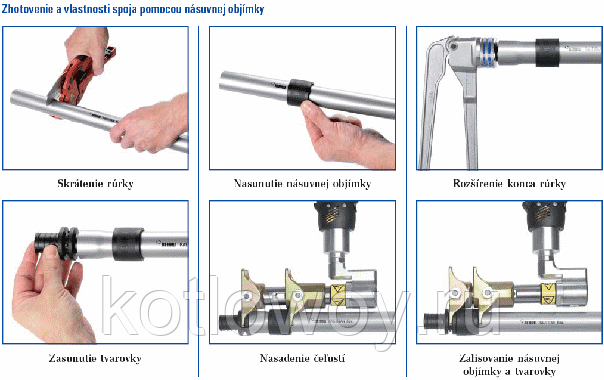

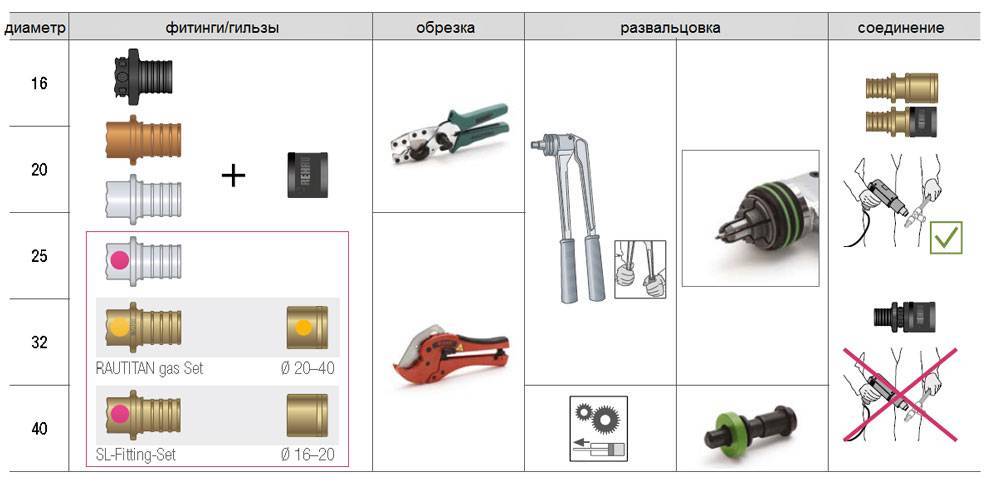

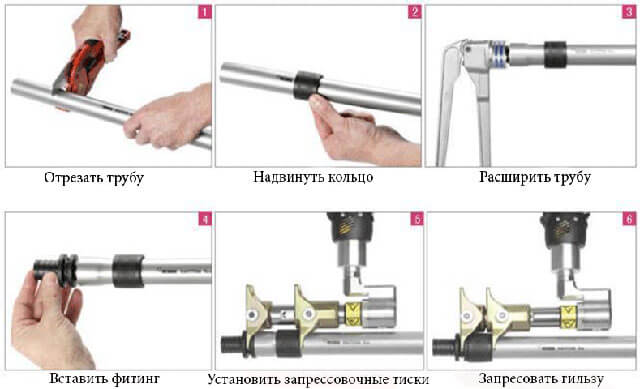

Для соединения труб используют метод напрессовки. Для этого необходимо иметь в наличие расширитель с насадками. Выбирают насадку определённого диаметра. На трубе располагают обжимное кольцо. Далее работают с расширителем. Насадку вставляют в расширитель и надевают на трубу. Изделие поворачивают на 1200, выдерживают 1 мин. Затем, расширитель изымают и вставляют в увеличенное отверстие фитинг. Выжидают 1-4 мин. Пластик примет первоначальную форму, плотно удерживая фитинг.

Рекомендуем: Чем характеризуется тёплый пол Рехау?

Для большей надёжности узла соединения на фитинг надвигают кольцо. При этом используют эспандер. Шов герметичный, крепкий. Разорвать его не получится. Если возникнет необходимость изменить модель фитинга, то узел соединения вырезают секатором.

Трубы «REHAU» можно приобрести не только в Москве. Изделия немецкого бренда можно найти в строительных магазинах во многих крупных городах. Обращаться рекомендуют только к проверенным поставщикам, чтобы не купить подделку сомнительного качества. Вместе с трубой приобретают контурные изоляционные материалы, маты для укладки магистрали для тёплого пола, приспособления для крепления контура.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

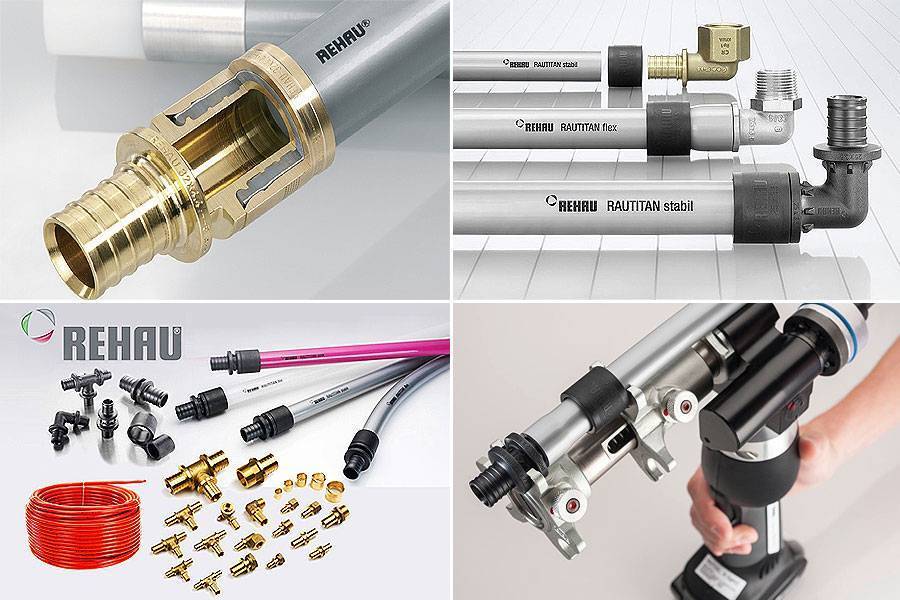

Монтаж труб отопления Рехау

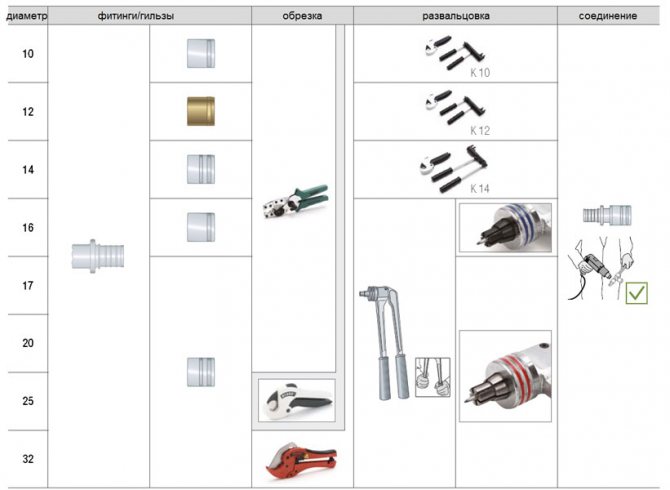

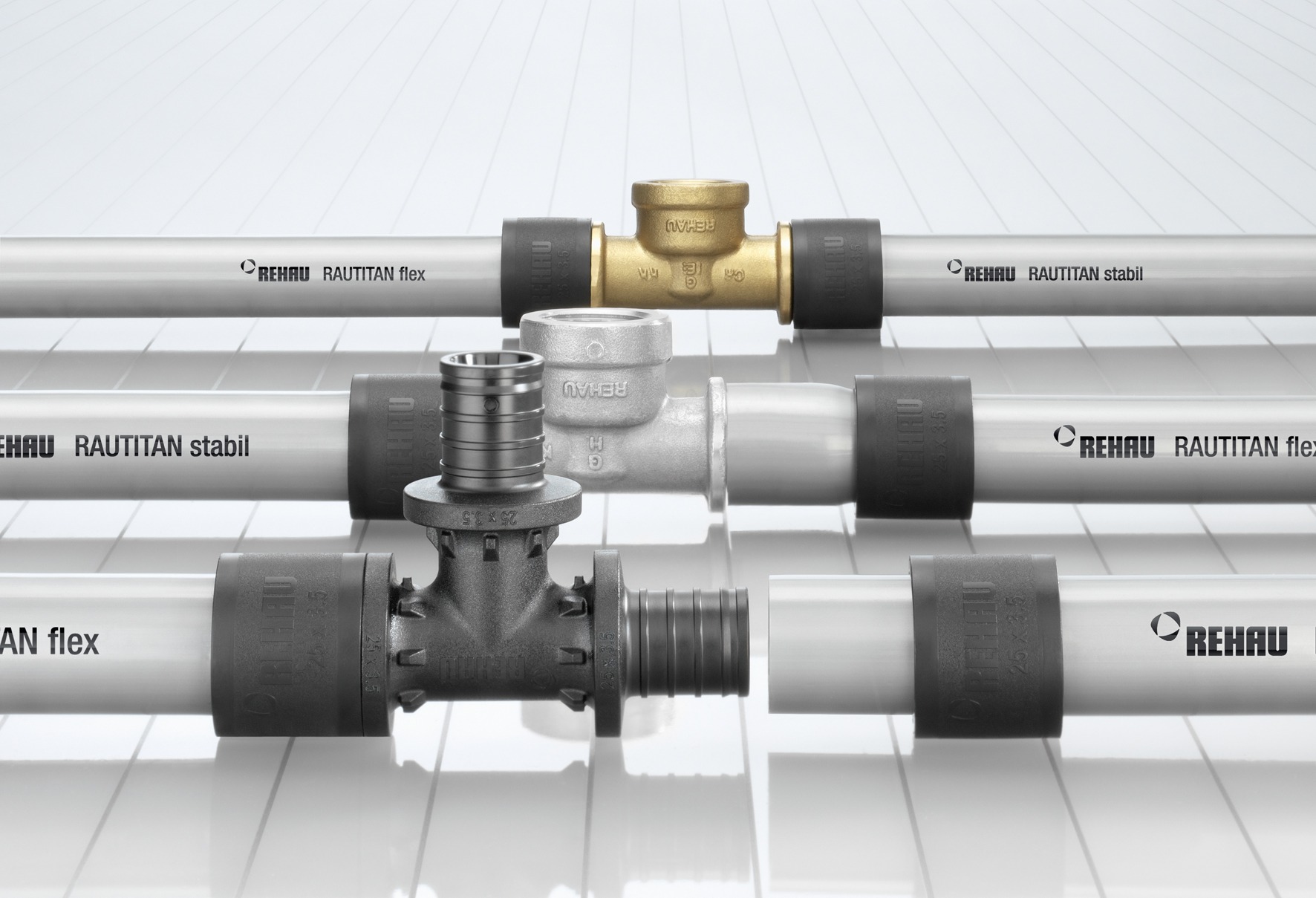

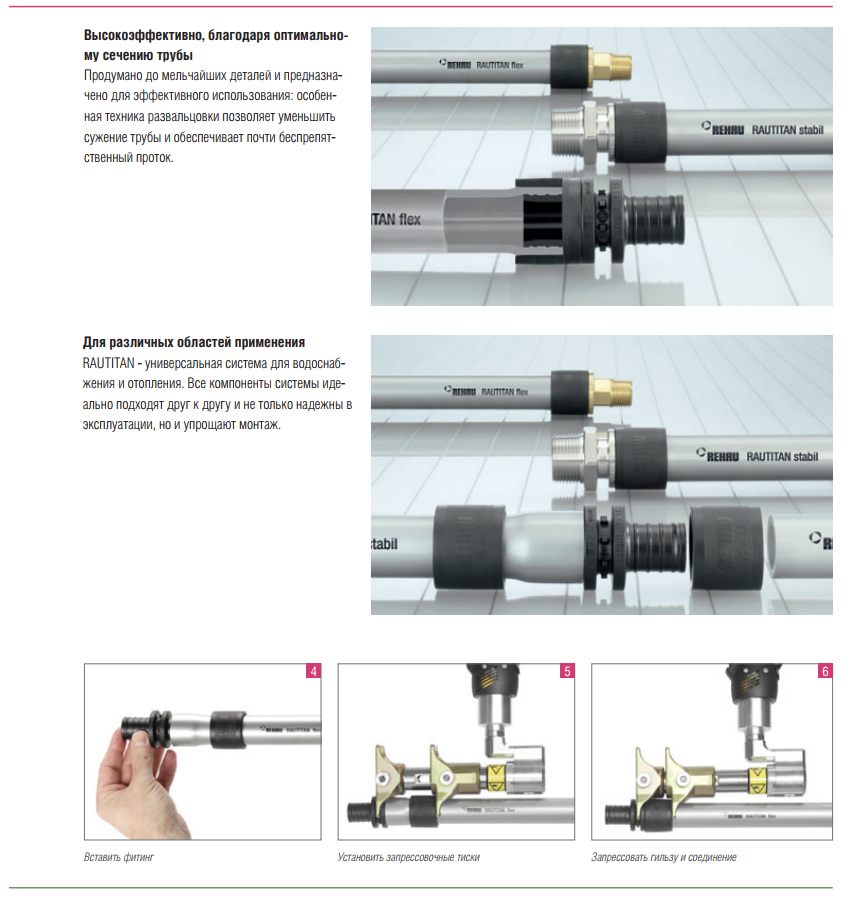

Разводка труб REHAU производится способом холодной запрессовки при помощи подвижной гильзы. Соединение создаётся герметичное и неразъёмное, а это позволяет спрятать его под стяжкой либо в штрабу без какого либо доступа к местам состыковки во время использования.

Соединение полиэтиленовых труб REHAU осуществляется очень просто. На трубы одеваются закреплённые в тисках гильзы, повёрнутые фаской к месту будущего соединения, после чего осуществляется расширение труб (без нагрева) при помощи эспандеров, а дальше трубы запрессовываются при помощи подвижных гильз.

1. Такой метод соединения труб с применением подвижных гильз даёт большой ряд преимуществ, которых не возможно достичь при использовании других типов стыковок:
2. Отпадает необходимость применять пайку, сварку и сварочное оборудование. Этим самым уходит вероятность негативного влияния оборудования на здоровье рабочих, осуществляющих разводку труб.
3. Применение надвижных гильз даёт возможность устранить вероятность возникновения пожара, которая имеет относительно большой процент при проведении сварочных работ.
4. Процесс соединения труб поддаётся визуальному контролю, что даёт прекрасную возможность вносить корректировки в реальном времени, к примеру, если вдруг возник перекос в месте состыковки, который может в дальнейшем сказаться на герметичности соединения.
5. В месте стыковки сужение сечения труб не значительно, поэтому изменение реакции на действие внутреннего давления не происходит, что даёт гарантию устойчивой работы в течение всего срока эксплуатации.
6. Использовать сделанное соединение можно сразу после проведения работ.
7. Необходимость применять при разводке иные инструменты для пайки, склеивания, нарезки и сварки, кроме комплекта rautool отпадает.
8. Сравнение стоимости этого метода соединения с другими способами показывает, что он экономит не только на ресурсах, но и на трудозатратах, тем самым уменьшая количество времени, которое требуется на всю работу для прокладывания трубопровода;
9. Для соединения нужно использовать, только производимые фирмой производителем фитинги разной формы и назначения. Они дают возможность проводить разводку труб REHAU практически во всех точках санузла, даже при условии, что доступ к ней затруднён.

Подробности

Отопительные системы пола

Теплые трубы Рехау для отопления можно использовать именно для отопительной системы напольных поверхностей. Основной частью такой конструкции является трубная продукция от Rаutеrm-S, но для обустройства теплового снабжения можно задействовать даже универсальные изделия. Система теплого пола будет осуществлять обогревание помещения благодаря лучистому тепловому обмену. Благодаря огромной площади применения, напольное покрытие с обогревом равномерно распределит потоки воздуха по всему объему комнаты, и тем самым будет обеспечивать комфортную атмосферу. При желании напольную конструкцию с обогревом следует оборудовать регуляторами режима температуры. В результате использования таких устройств будут автоматизироваться и снижается потребление электрической энергии. источники питания таких приборов – оборудование, которое производит альтернативную энергию – к примеру, тепловые насосы или солнечные батареи. Напольная поверхность с обогревом может быть в помещении, причем и в жилом, и промышленного типа, а еще офисах и общественных зданиях.

Обратите внимание, что система может повышать температуру воздуха за недлительный временной промежуток на несколько градусов. В том случае, когда в помещении очень жарко, устройство можно применять для охлаждения

Трубная продукция Rаutеrm-S

Такие виды труб для отопления марки Rаutеrm-S является особенным видом продукции из полиэтилена, которую применяют при установке теплого пола в зданиях различного назначения.

Выпускают трубы с диаметром от 1.7 до 2.5 см. Они могут служить примерно 50 лет. Изделия для напольной конструкции с обогревом соответствуют всем санитарным требованиям и европейскими стандартами.

Установка отопительной системы Рехау

Сборка пластиковых и металлопластиковых отопительных систем Rеhаu производят аналогично, как и в случае с применением изделий из полипропилена. Отличий достаточно мало, и их всего несколько:

1. Установка осуществляется с использованием инструментов Rаutооl, которым выполняют соединения изделий с диаметром от 1.4 до 11 см. Привод для него может быть ручным, аккумуляторным или электрическим.
2. При обустройства отопительном системы требуется использование особых полимерных фитингов различного диаметра.
3. Собственной разработкой компании-изготовителя будет установка элементов, которые имеют подвижную гильзу, за счет которой получается устанавливать трубопровод без каких-либо ревизий.

Обратите внимание, что установка готовых систем гораздо проще произвести, чем устанавливать полипропиленовые трубы. Производителем продумано все до малых деталей, и в результате этого обустройство отопительной системы выполняется в самые короткие сроки

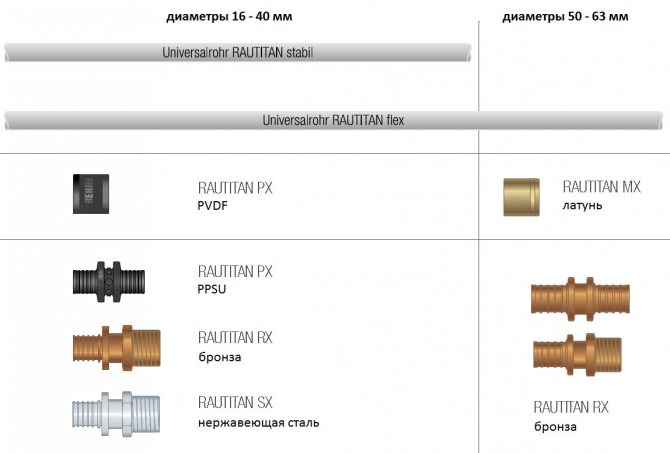

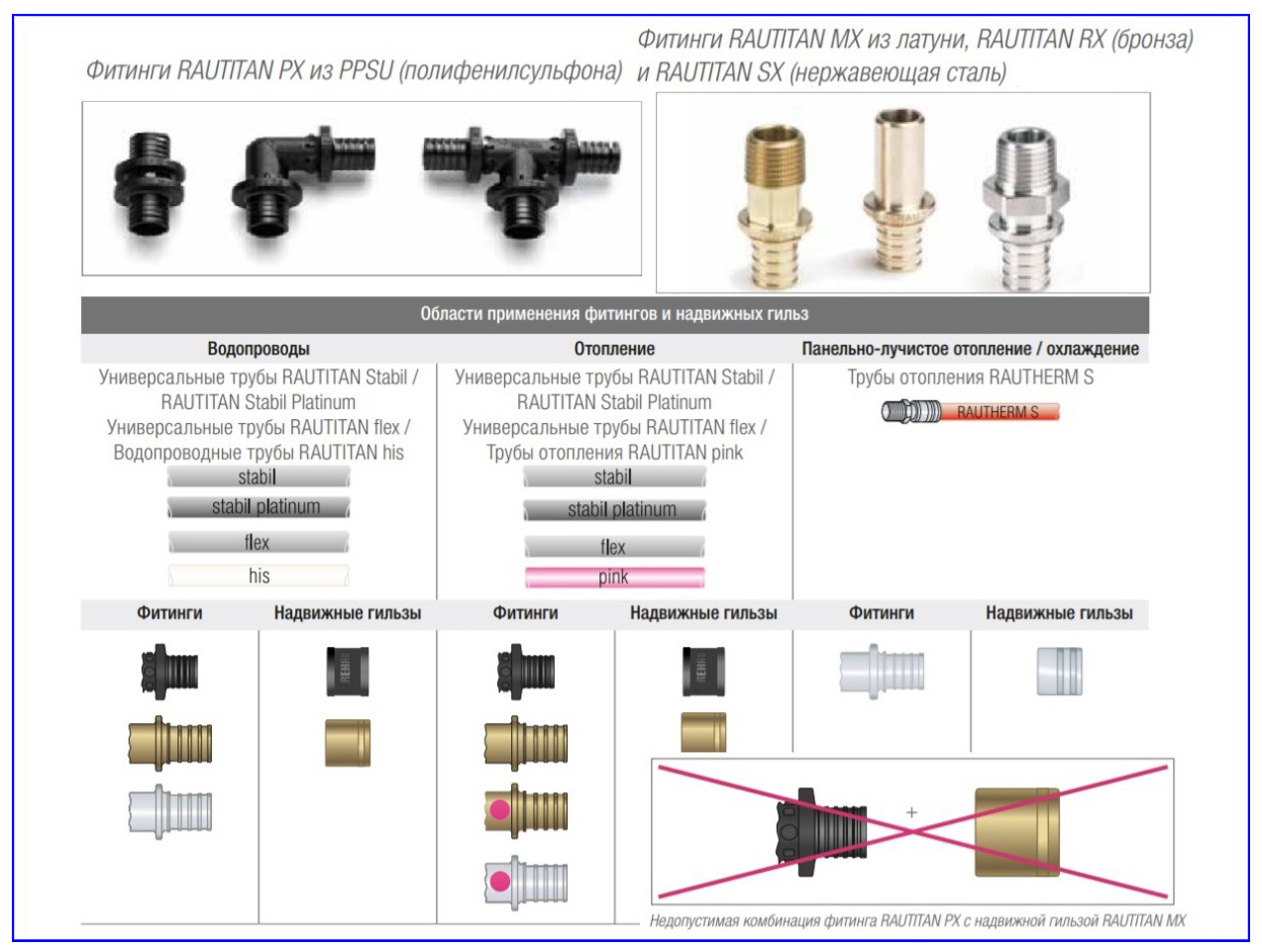

Фитинги для обустройства отопления

Фитинги, не имеющие резьбу, делают из полимерного материала самых новых разработок – полифенилсульфона. Он демонстрирует высокие прочностные показатели, при этом они в несколько раз выше, нежели у комплектующих из металла.

На данный момент трубы от этого производителя являются самыми лучшими – для этого хватит сравнить их технические характеристики с остальными изделиями. Они отличаются долговечностью, а еще могут прослужить до 50 лет, потому что устойчивые к разным видам воздействия. Отопительные трубы гарантированно смогут прослужить длительный срок, и при этом будет качественно выполнить свое назначение.

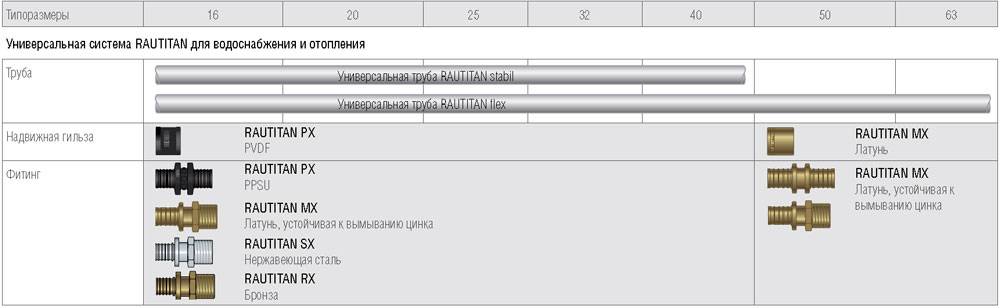

Изделия из сшитого полиэтилена

Эта категория труб рехау делится на несколько групп:

• Rautitan stabil;
• his;
• flex;
• pink.

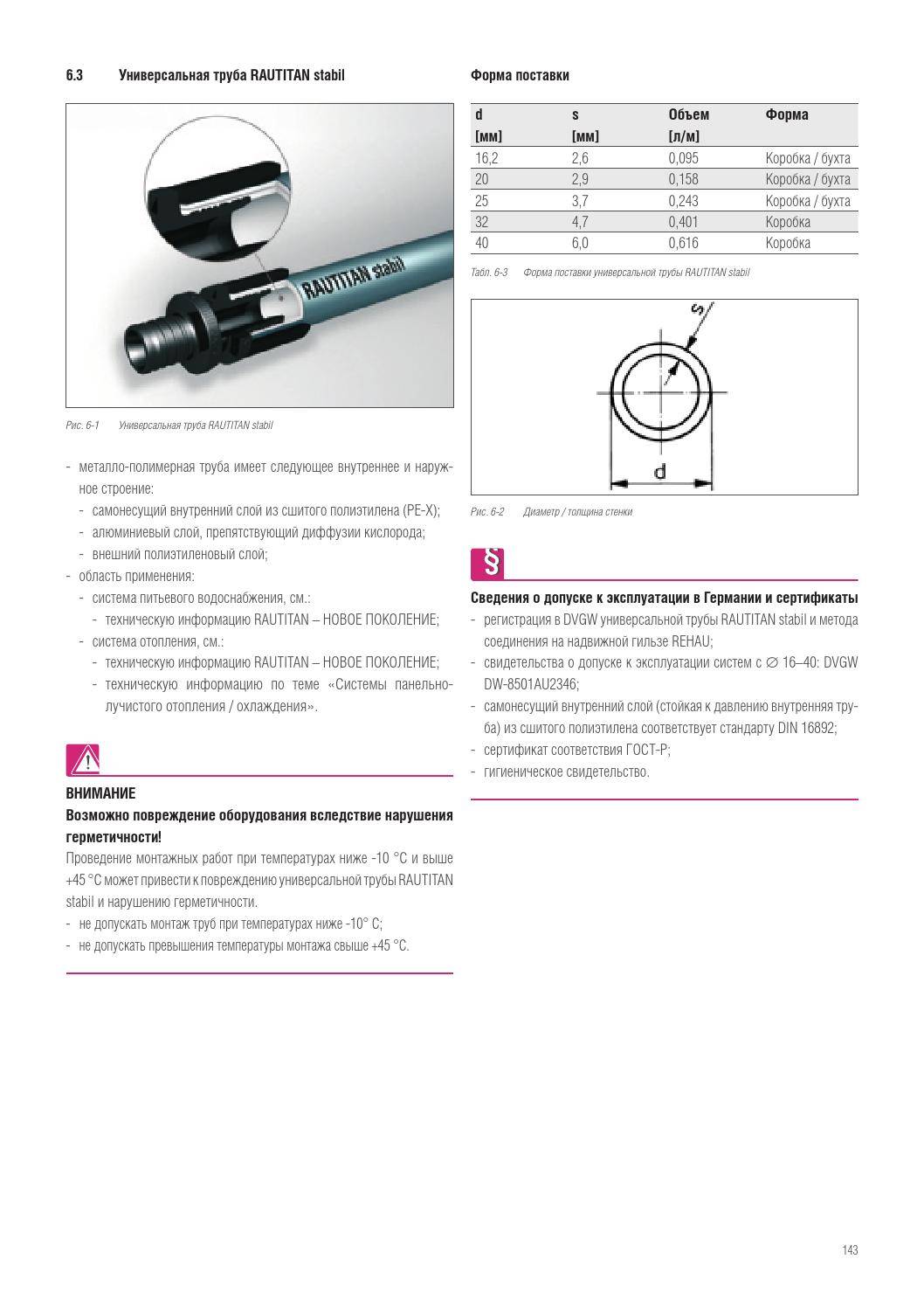

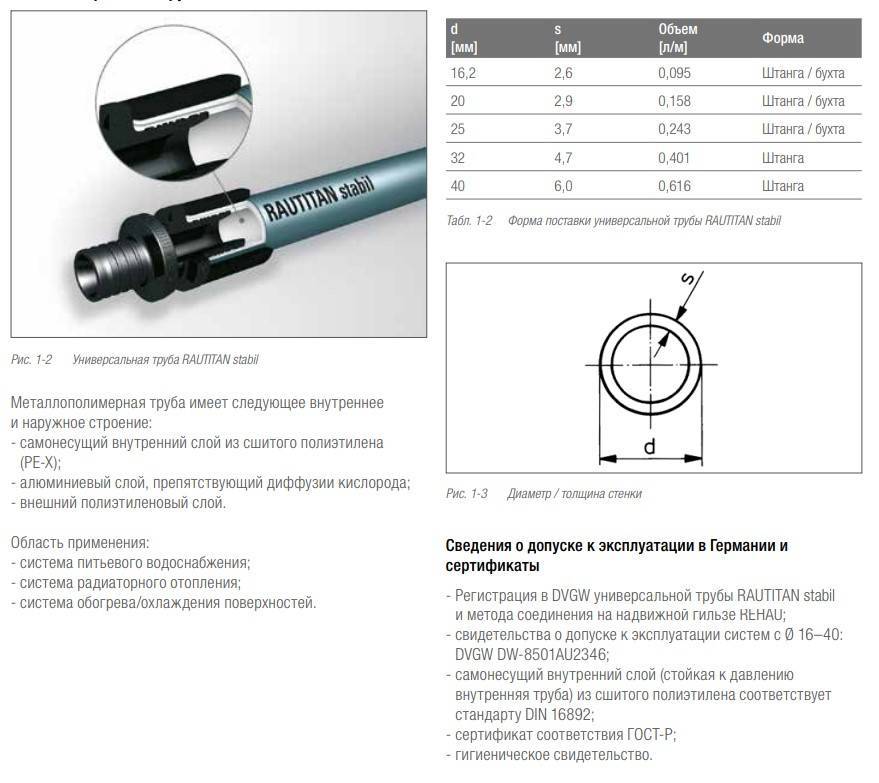

Stabil

Этот тип является универсальным. В его конструкции установлен алюминиевый слой, который позволяет при изгибе сохранять форму. А это в свою очередь, упрощает монтаж труб rehau. Эти изделия чаще всего используются для открытой разводки.

Внутренний слой из полиэтилена сшивается электронным облучателем, поэтому имеет маркировку РЕ-Хс. Он может спокойно выполнять свои функции даже в том случае, если алюминиевая оболочка пришла в негодность. Отопление из этих труб – это высокое качество, безопасность и длительный (до 50 лет) срок службы.

His

Эти трубы в системе отопления не применяются, только в водопроводах (горячем и холодном). Все дело в способе сшивки, где используется пероксидная технология. Но даже при этом марка выдерживает давление в 10 бар и температуру до +70 °C. Хотя и краткосрочные перепады до +100 °C ей не страшны.

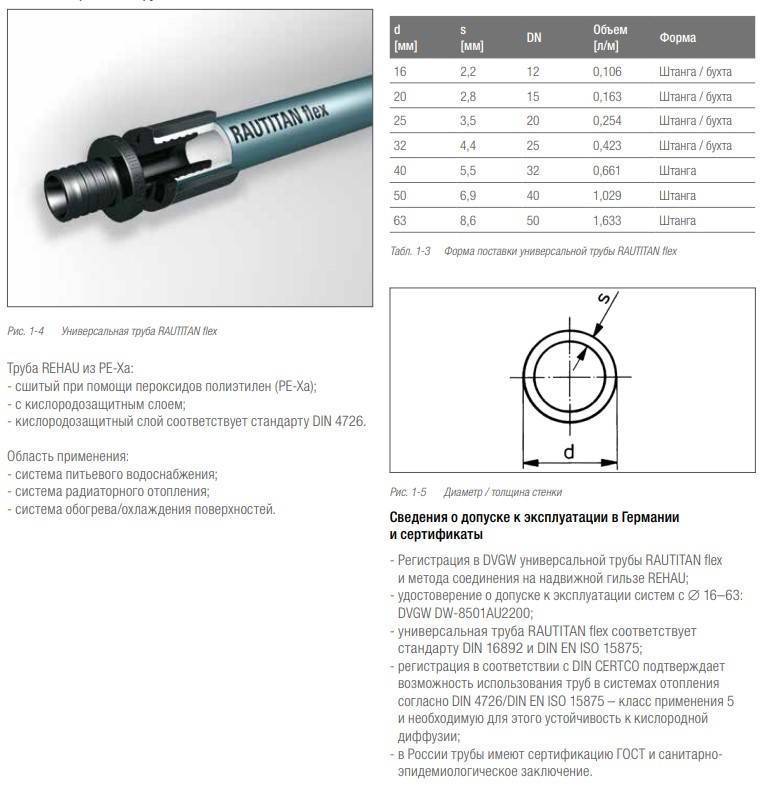

Flex

Этот вид чаще всего используется в системе отопления. Он может выдержать давление теплоносителя до 8 бар, температуру до +90 °C и краткосрочное повышение температурного режима до +110 °C.

Есть в этой группе и трубы, которые можно использовать только в водопроводных сетях. Они выдерживают такие нагрузки: давление до 10 бар, температуру до +70 °C.

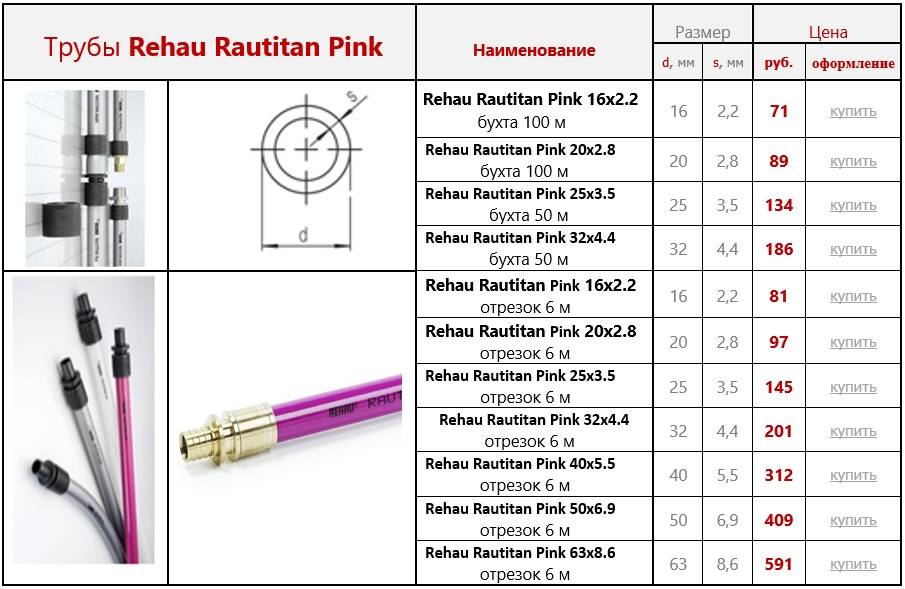

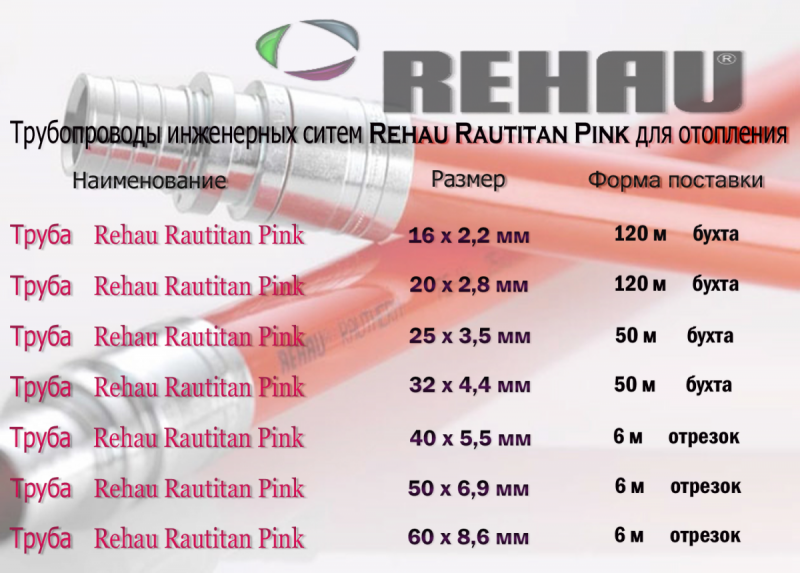

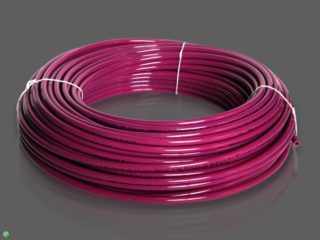

Pink

Это особый тип труб розового цвета, отсюда и название. Спутать с другим видом невозможно. У этих трубопроводов есть несколько отличительных характеристик. Особенно это касается технологии изготовления, в процессе которой в изделии устанавливается кислородозащитный слой.

Необходимо отметить, что разводка труб rehau pink применяется только в системе отопления и в теплых полах в том числе. В водопроводных сетях она не используется.

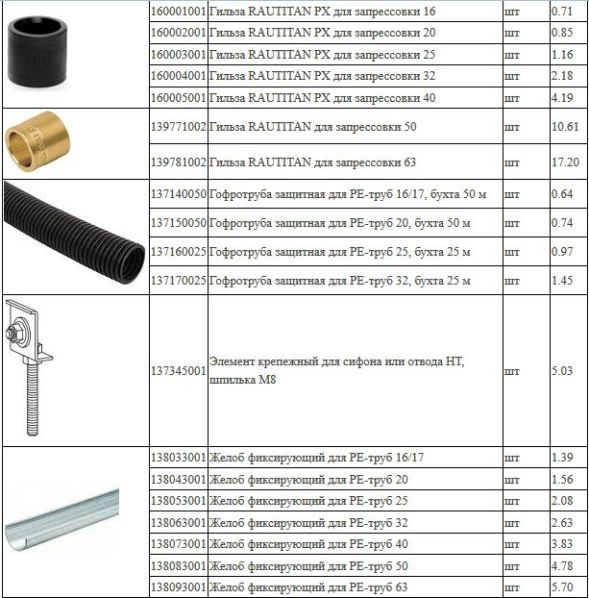

Надвижная гильза

И еще очень важный момент, который касается изделий из сшитого полиэтилена. Оптимальный вариант их соединения – это надвижная гильза. С помощью нее процесс сборки упрощается в несколько раз. Нет необходимости пользоваться сварочными аппаратами.

Достаточно только специального обжимного инструмента, который работает от сжимания его рукояток руками.
