Теплый пол Warmstad: назначение, виды, монтаж, правила эксплуатации

Как собрать коллектор?

Распределительный блок «Valtec» производится в сборе. На горячей трубке уже установлены расходомеры. На холодной линейке находятся термоголовки, но изделие может иметь только выходы для крепления терморегулирующих устройств. Они защищены пластиковыми колпачками. Производитель даёт возможность выбирать, какую автоматику установить: термоголовку, сервопривод.

К коллекторной группе необходимо подсоединить некоторые небольшие элементы:

Справа к трубкам подсоединяют отсечные клапаны. В комплекте их 2 шт.
В клапаны подключаются поплавковое устройство для отведения воздуха.
Напротив воздухоотводчиков, с нижней стороны трубок присоединяются дренажные клапаны.
Торцы гребёнки закрываются заглушками.

Рекомендуем: Как сделать тёплый пол от полотенцесушителя?

К гребёнке отдельно подключается циркуляционный насос и трёхходовой или двухходовой клапан. Данные устройства приобретают отдельно. Они подключаются слева к трубке, в которую поступает холодный теплоноситель. Используют латунные резьбовые фитинги.

Выводят холодный и горячий контуры из металлических труб, которые подключаются к котлу или печи. Они соединяются посредством байпаса на выходе из коллекторной группы. Между контурами устанавливают циркуляционный насос с термодатчиком.

Настройку ротаметра проводят при тестировании системы обогрева. Необходимо снять с устройства защитную гильзу. С помощью красного кольца, верхней втулки, выставляют ротаметр на ноль.

Далее с помощью той же втулки устанавливают клапан на о для больших помещений, на о для маленьких комнат. Чтобы зафиксировать параметры ротаметра нижнее кольцо поворачивают вправо до упора.

Возвращают защитный колпачок на прежнее место. Ротаметр может не иметь фиксирующего кольца. В этом случае показатель наполняемости трубопровода выставляется без фиксации. Необходимо регулярно проверять работу клапана.

Гребёнку укрепляют на стене или размещают в коллекторном шкафу. Производитель даёт гарантию на оборудование 10 лет. Центры обслуживания находятся в Санкт-Петербурге, в Москве. Прослужит блок более 50 лет.

При необходимости ротаметр или термоголовку можно заменить без отключения системы отопления. При использовании программируемого терморегулятора работу блока управления тёплым полом можно осуществлять через электронные гаджеты.

Рекомендуем: Сколько потребляет тёплый пол?

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

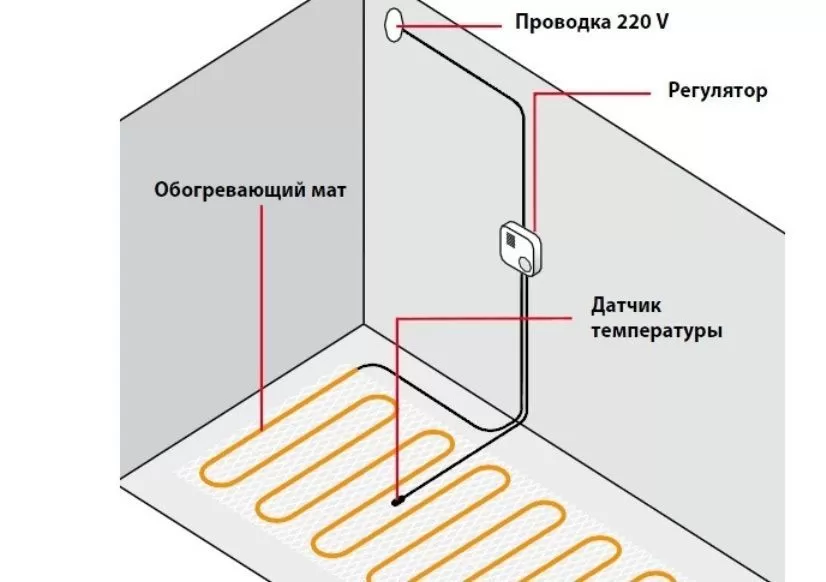

Подключение кабеля к терморегулятору

После укладки всех секций, питающие жилы в самом конце мата следует заглушить и изолировать. Тут все зависит от вашего кабеля.

Например, если у вас двухжильный, у которого в начале один холодный конец и концевая муфта, то в ней жилы соединяются между собой в самом конце.

А если одножильный нагревательный мат, имеющий два холодных конца с каждой стороны, то здесь уже оба этих конца надо подводить и подключать к терморегулятору.

Третий вариант — независимые секции подключенные от проводов питания проложенных по краям сетки. Тут уже нужно изолировать термотрубкой каждый конец по отдельности, не соединяя их между собой.

Далее приступаете к подключению холодного конца нагревательного мата к терморегулятору. Для этого берете медный силовой кабель КГВВнг. Отмеряете и прокладываете его в соседнее помещение к месту установки терморегулятора.

После чего подключаете его к питающим проводам. Для этого зачищаете жилы, одеваете термоусадку и соединяете концы при помощи соединительной гильзы.

После опрессовки, сдвигаете термоусадку и нагреваете ее строительным феном.

Рекомендуется соединительную гильзу холодного конца размещать в непосредственной близости от концевой муфты. То есть, того места где заканчивается нагревательный кабель.

Если возникнут какие-либо проблемы, а они чаще всего происходят именно в местах соединения, вам достаточно будет вскрыть всего лишь одну плитку и не придется разбирать пару квадратных метров в разных концах комнаты.

Срок службы самого нагревательного кабеля больше 50 лет, поэтому все аварии и проблемы возникают именно в этих гильзовых местах соединения.

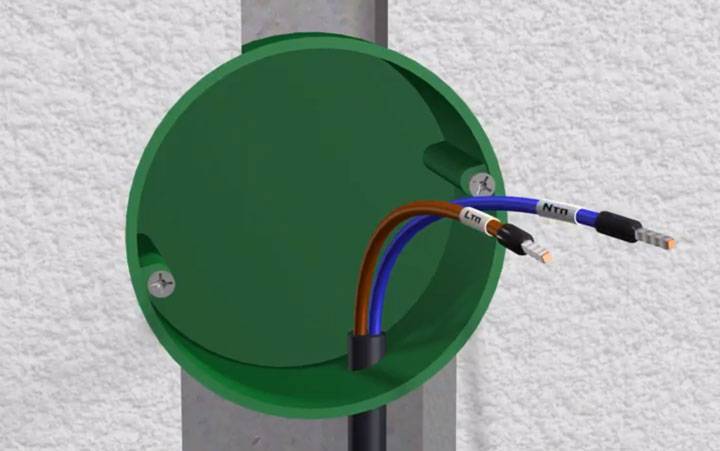

фазная жила – Lтп

нулевая жила (синего цвета) – Nтп

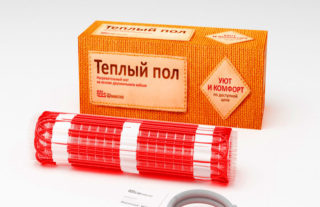

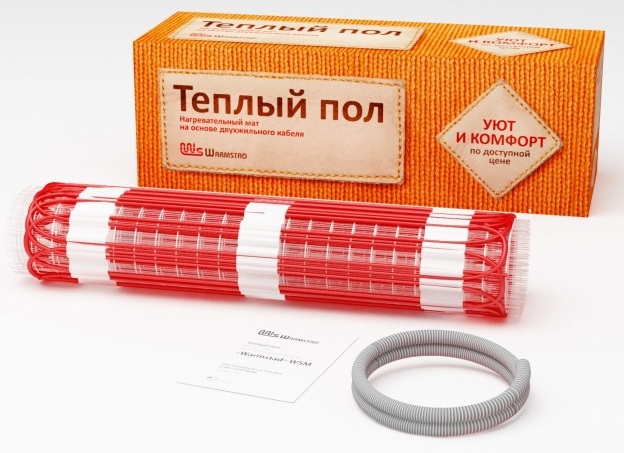

Теплый пол Warmstad WSM на матах под плитку

В целях упрощения процесса монтажа и улучшения защищённости всех используемых элементов, нагревательный кабель закреплён на специальных сетчатых матах фиксированного размера, площадь которых может составлять от 0,65 до 14,5 квадратных метра. Кроме керамической плитки, подобное исполнение системы обогрева допускается использовать с:

Паркетной доской.
Ламинатом.
Линолеумом.
Ковролином.

Вне зависимости от того, под какое напольное покрытие укладывается тёплый пол, мат Warmstad должен закрепляться на заранее подготовленной поверхности с помощью слоя плиточного клея определённой толщины. Это необходимо для того, чтобы исключить возможность механических повреждений.

Монтажные работы следует производить в точном соответствии с инструкцией. Если они выполнены правильно, оборудование будет надёжно функционировать в помещениях различного назначения: кухнях, санузлах, коридорах или жилых комнатах. Общая мощность системы обогрева зависит от суммарной площади уложенных матов. Уровень энергопотребления может быть снижен за счёт использования выпускаемых компанией терморегуляторов.

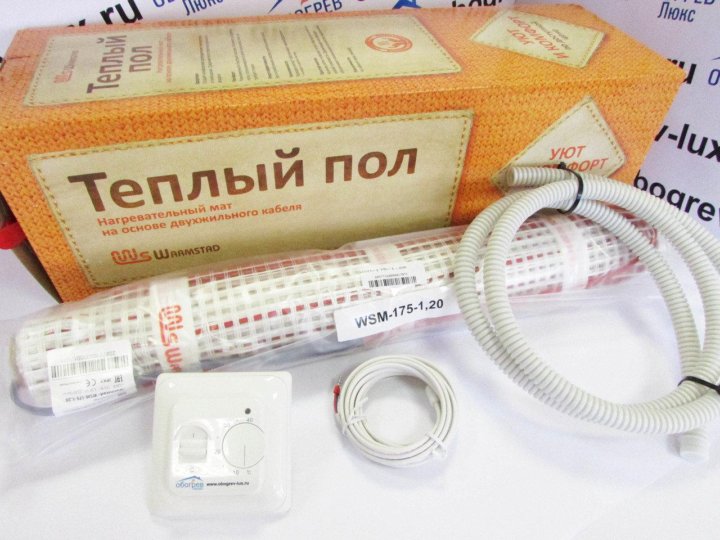

Комплектация продукта

Тёплый нагревательный пол под плитку «Warmstad» можно разделить на несколько основных компонентов:

Конструкция нагревательного кабеля Warmstad

Кабель «Warmstad»;
две медные нагревательные жилы;
изоляция, состоящая из прочных диэлектрических полимеров;
дренажная жила, предохраняющая кабель от механического и электрического воздействия;
алюмолавсановый экран;
изоляция из термостойкого ПВХ.

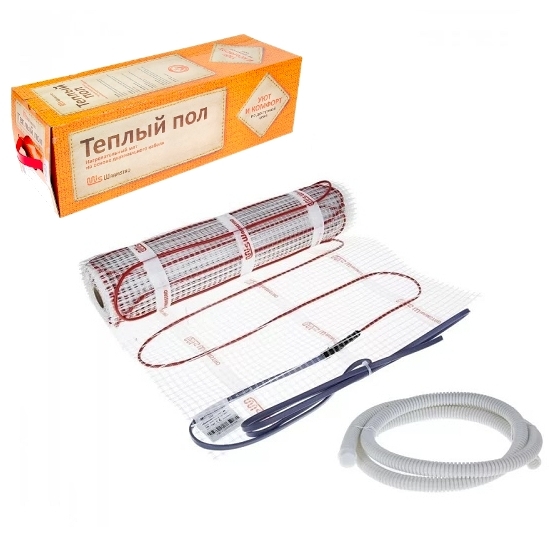

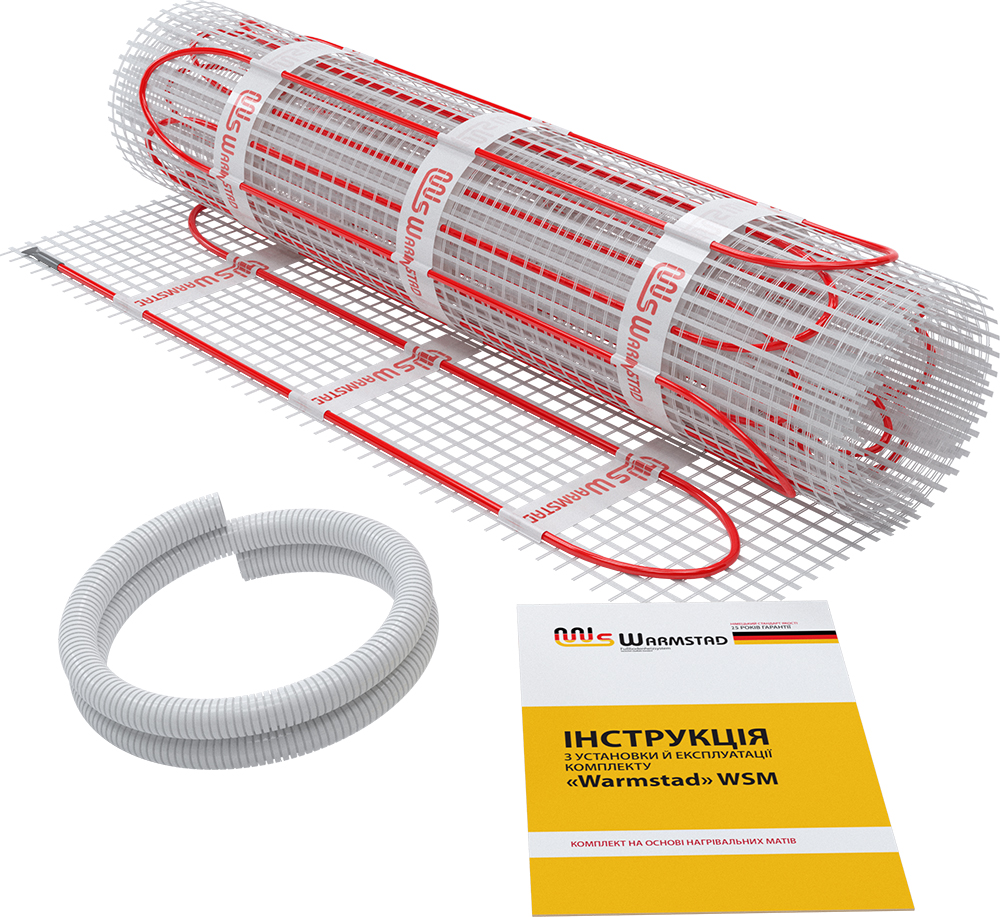

Мат «Warmstad»;
Конструкция нагревательного мата Warmstad
Нагревательная поверхность;
трубка с разъёмом для монтирования датчика
состав нагревательного кабеля.
Терморегулятор, устанавливаемый на стену;
Датчик температуры системы.

Описание

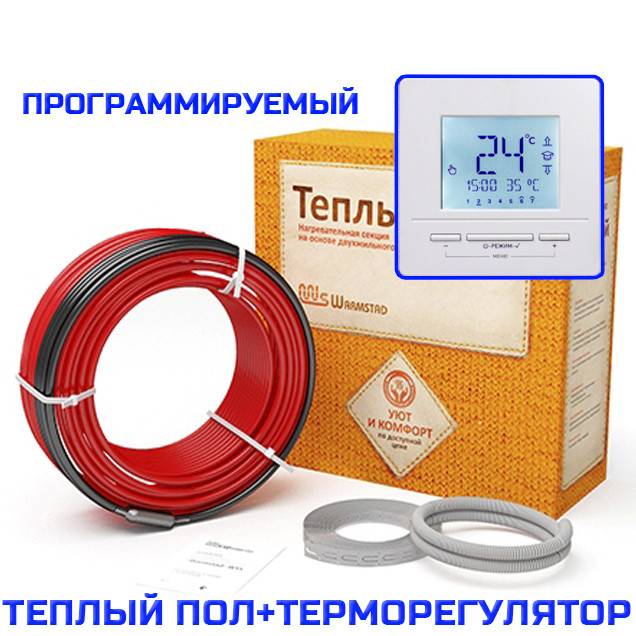

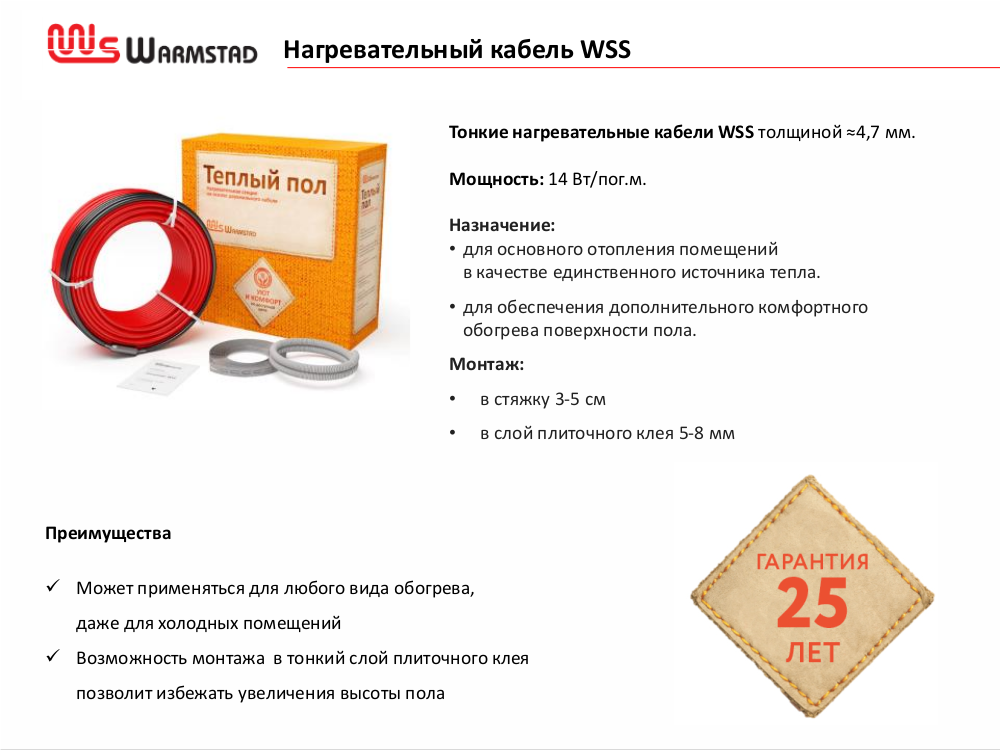

Тёплый пол Warmstad WSS — нагревательная двухжильная секция которая крепится к стяжке с помощью монтажной ленты. Установка производится непосредственно в цементно-песчаную стяжку толщиной которой 30-50 мм.

Тёплый пол Warmstad WSS может быть использован как:

1. Основная система отопления в отдельно стоящих зданиях, в том числе в тех случаях, когда нет возможности подключиться к системе центрального отопления. 2. Дополнительная (комфортная) система отопления. Устанавливается совместно с отопительными приборами других типов и предназначена для достижения теплового комфорта

Это особенно важно в помещениях с холодными полами (ванные комнаты, санузлы, кухни, бассейны) и на первых этажах зданий. Warmstad WSS подогревает пол и создает наиболее комфортное распределение температуры в помещении. Он поможет обогреть Вашу комнату даже тогда, когда основное отопление отключено

Он поможет обогреть Вашу комнату даже тогда, когда основное отопление отключено.

Изоляция и оболочка кабеля выполняются из материалов, не распространяющих горение. Экранирующая оплетка обеспечивает механическую и электрическую защиту, а также увеличивает термостойкость кабеля. При производстве нагрева тельных кабелей Warmstad использованы материалы ведущих мировых производителей пластмасс.

В состав комплекта Warmstad WSS входит:

Нагревательная секция
Монтажная лента
Гофротрубка
Паспорт на нагревательную секцию
Инструкция по установке системы
Упаковочная коробка

Комплект содержит позиций:

В корзину

6 300p.

Это интересно: Краткий обзор Electrolux EWT 1567 VIW — объясняем досконально

Первый запуск

После того как теплый пол под плитку полностью установлен и подключен к энергопитанию, пробный запуск можно осуществлять только после полного затвердевания клея (подробная информация о сроках застывания находится на упаковке).

Перед пробным запуском необходимо выполнить следующие действия:

Включить электропитание системы;
Проверить работу терморегулятора и оставить включённым;
Убедиться в том, что маты нагреваются;
Отключить терморегулятор;
Снять питание с устройства. Таблица номенклатуры теплых полов Warmstad

Для нагрева матов до заданного температурного режима при первом запуске может потребоваться большое количество времени (от 8 до 48 часов). Это зависит от площади поверхности пола и других параметров.

Термоматы

Термоматы используют в качестве основного отопления для небольших дачных домиков и хозяйственных построек или как дополнительный обогрев отдельных холодных участков в помещении. Системы укладывают как в загородных коттеджах, так и в городских квартирах. Они были созданы для обогрева плиточного пола, выполненного из керамики или керамогранита.

Схема термомата:

сетка из полимерного вещества;
двухжильный кабель, сечение 4 мм; проводник уложен в виде змейки и укреплён на поверхности сетки лентой;
материал производится в рулонах.

Для обогрева используют двухжильный кабель. По нему идёт электрический ток, который преобразуется в тепловую энергию. Жилы изолированы друг от друга оболочкой, выполненной из полимерного материала.

Защитный слой и отражающий электромагнитное излучение экран образован медной оплёткой. Верхний слой составляет толстая оболочка из ПВХ. Материал не вступает в реакцию с химическими веществами, которые находятся в плиточном клее или в стяжке.

Тёплый пол «Warmstad» WSM имеет 16 модификаций. Выбирают системы по мощности и по размерам площади обогрева. Не рекомендуют устанавливать системы под стационарной мебелью. Отсутствие воздушного пространства может привести к перегреву системы.

Для утепления небольших зон в помещении выбирают маты мощность 100 Вт. Они рассчитаны на площадь 0,65 м2. С помощью небольших систем отапливают ванные комнаты, кухни, санузел. Маты укладывают около кроватей, если нет коврика, или в игровой зоне детской комнаты.

Для тёплого пола «Warmstad» WSM рекомендуют делать стяжку или укладывать клеевую основу для плитки толщиной 2 см. В городских квартирах маты располагают на бетонные плиты.

В загородных домах с полом из вагонки рекомендуют уложить слой толстой полиэтиленовой плёнки в качестве гидроизоляции. Чтобы на основании пола не выпадал конденсат, рекомендуют утеплить его подложкой из пенопласта.

Готовый теплый пол для монтажа под плитку и керамогранит

Нагревательные маты WarmMat – популярный тонкий вид электрического теплого пола для монтажа под кафель, керамическую плитку или керамогранит.

Они отличаются высокой скоростью прогрева – приятное тепло чувствуется уже с первых секунд работы.

Для установки матов WarmMat не требуется заливать цементную стяжку, поэтому теплый пол получается тонким и простым в монтаже. Вы можете класть его непосредственно на бетон или поверх старой керамической плитки.

Что важно учесть при выборе комплекта теплого пола:

Нагревательные маты рассчитаны на конкретную площадь обогрева шагом в 0,5-1 метр. Их нельзя укорачивать, поэтому округляйте в меньшую сторону.

При расчете площади обогрева не считайте те поверхности, где находится и планирует находиться стационарная мебель.

Выберите теплый пол, исходя из площади обогрева

Закажите сейчас – оплатите при получении!

площадь (кв.м)

мощность (Вт)

цена (руб.)

Заявка на покупку теплого пола 0,5/75

Заявка на покупку теплого пола 1,0/150

Заявка на покупку теплого пола 1,5/230

Заявка на покупку теплого пола 2,0/300

Заявка на покупку теплого пола 2,5/370

Заявка на покупку теплого пола 3,0/430

Заявка на покупку теплого пола 4,0/650

Заявка на покупку теплого пола 5,0/780

Заявка на покупку теплого пола 6,0/970

Заявка на покупку теплого пола 7,0/1050

Заявка на покупку теплого пола 8,0/1150

Заявка на покупку теплого пола 9,0/1350

Заявка на покупку теплого пола 10/1540

При покупке теплого пола WarmMat вы получите:

фирменную гаранию производителя сроком 1 год!

при покупке мата от 6 кв.м и выше – терморегулятор в подарок!

Не знаете, какой теплый пол выбрать? Не ломайте голову!

Просто оставьте заявку на сайте – и наш консультант с вами свяжется!

Мы занимаемся электрическим отоплением с 1992 года!

Специалисты нашей компании знают о теплых полах больше, чем кто-либо еще в Екатеринбурге. Доверьте эту задачу нам, чтобы получить лучшее из возможных решений!

Тел. в Екатеринбурге: 33-66-166 Режим работы: с 8:30 до 17:30

Заявка на обратный звонок

ООО “ГК Терм”, 2020

Используя Сайт и заполняя любые формы на данном Сайте, Вы тем самым выражаете согласие с условиями изложенной ниже Политики конфиденциальности.

В случае несогласия с данной Политикой конфиденциальности прекратите использование данного Сайта.

При заполнении формы обратной связи на Сайте Пользователь может предоставлять следующую информацию: Фамилия, Имя, Отчество, контактный номер телефона, адрес электронной почты.

Владелец Сайта использует предоставленные Пользователем данные в следующих целях:

• для обработки обращений Пользователя;

• для отчетности в соответствии с нормативными документами.

Владелец Сайта собирает только те персональные данные, которые являются необходимыми и достаточными для заявленных целей обработки.

При обработке персональных данных Пользователей Владелец Сайта руководствуется Федеральным законом «О персональных данных» № 152-ФЗ.

Пользователь вправе получить информацию, касающуюся обработки его персональных данных (в т.ч. о способах и целях обработки, о лицах, которые имеют доступ к его персональным данным или которым могут быть раскрыты персональные данные на основании федерального закона, о сроках обработки).

Владелец Сайта обязуется не передавать полученную от Пользователей информацию третьим лицам.

При этом не считается нарушением обязательств:

• передача информации в соответствии с обоснованными и применимыми требованиями законодательства Российской Федерации.

Владелец Сайта при обработке персональных данных принимает необходимые и достаточные организационные и технические меры для защиты персональных данных от неправомерного доступа к ним, а также от иных неправомерных действий в отношении персональных данных.

Правила безопасности и эксплуатации системы

Производитель предлагает инструкцию по эксплуатации совместно с паспортом устройства. В документе отмечены особенности применения системы.

Монтаж производится на стяжку от 3 см (кабель) и клей (маты).
Установка кабельных секций выполняется под стяжку ламината или паркета, матов – под плитку или натуральный камень.
Перед монтажными работами следует проверить соответствие размеров теплого пола площади обогрева.
Один кабель или мат нельзя укладывать в двух комнатах.
При подключении необходимо ориентироваться на цвет изоляции жил. Желто-зеленая подкидывается на землю, коричневая – на фазу, голубая – на ноль.
Датчик терморегуляции подключается на 1 и 2 клемму, переменное напряжение подается на клеммы 5 (ноль) и 6 (фаза).
Маты и кабели подсоединяются через УЗО номиналом до 30 мА.
Нагревательные изделия от 2 кВт подключаются на отдельную линию через дифавтомат.
На маты нельзя создавать механическую нагрузку.

При монтаже необходимо аккуратно резать сетку, чтобы не повредить кабель

Правила безопасности:

Аккуратное разрезание сетки в момент укладки. Другие деформации и разрывы материала недопустимы.
Подключение системы к сети 220 В.
Подсоединение изделий через терморегулятор.
Исключение воздействия смазок и масел на нагревательные приборы.
Использование мягкой обуви либо укрыванию кабеля/матов фанерой в момент ходьбы.
Полная заливка стяжки или плиточного клея.

Эксплуатация теплых полов Вармштад, укомплектованных терморегуляторами, позволяет сократить теплопотери в комнате. Оборудование отличается экономичностью, т.к. на обогрев затрачивается 30% электроэнергии. Подобрать системы в виде греющего кабеля или термоматов можно под любой тип покрытий.

Разновидности теплых полов Warmstad

Электрический вид теплых полов является качественной и универсальной системой обогрева. Компания Теплолюкс производит несколько вариантов продукции.

Кабельные секции WSS

Кабельные секции можно нарезать в зависимости от площади помещения

Подходят для монтажа в стяжку, т.к. нарезаются на кусочки. Основой является нагревательный двухжильный элемент около 5 мм в диаметре. Стандартный комплект включает двухжильный экранированный кабель под напряжение 220 В, концевую и соединительную муфты, установочный провод.

К особенностям теплого пола для стяжки толщиной 3-5 см относятся:

Равномерность тепловых потоков. Зависит от шага монтажа. В прохладной комнате расстояние уменьшается с целью большей теплоотдачи, в теплой увеличивается для захвата большего пространства.
Электрическая безопасность – на поверхности жил алюмолавсановое экранирование.
Длительная эксплуатация благодаря полимерной изоляции с повышенной теплостойкостью.
Адгезивность с бетонной стяжкой.

Термоматы WSM

Кабель на пластиковой сетке рекомендуется производителем в качестве резервного отопления

Электронагревательные маты выпускаются в виде тонкого (диаметр 3 мм) кабеля, закрепленного на пластиковой сетке. Между витками соблюдается одинаковый шаг. Стандартная комплектация представлена греющим кабелем на рулонной сетке, гофротрубкой для датчика, соединительными муфтами. Термостат комплектуется регулятором.

Теплые полы подходят для монтажа в любом помещении, позволяют сохранить высоту основного покрытия. Их целесообразно устанавливать в качестве резервного отопления. Нагревательный мат Warmstad имеет следующие особенности:

быстрые монтажные работы,
равномерность подачи тепла,
защита от перепадов напряжения и скачков электромагнитного поля,
сохранение высоты напольного покрытия за счет малого диаметра.

Маты и секции являются кабельными изделиями, состоящими из двух нагревательных жил для равномерной теплоподачи, устранения рисков перегрева. Для достижения электрической безопасности производитель применяет экран на основе алюмолавсана.

Изоляция выполнена из полиэтилена с химической сшивкой, оболочка – полимерная, теплостойкая. Маты оснащаются муфтами с оребрением, повышающими их механическую стойкость и долговечность.

Пленочные полы

ИК теплый пол подходит для укладки под тонкое покрытие, например, ламинат

Инфракрасная конструкция с тепловой мощностью 150 Вт/м2 производится из тонких углеродных нитей, запеченных в гибком пластике. Углеродные материалы размером 3 микрона обрабатываются при температуре +140 градусов.

Пленочное изделие устанавливается под все типы покрытий, отличается мощностью и энергоэффективностью. В качестве нагревательного элемента используется карбон, проложенный по пленке тонкими линиями. Преимущество инфракрасных полов – равномерный и быстрый, за 5-40 минут нагрев.

Назначение теплых полов Вармштад

Отечественная компания Теплолюкс предоставляет гарантию на теплый пол Вармштад 25 лет

Продукция Вармстад обеспечивает комфортный микроклимат и нормальный обогрев дома. Систему монтируют с целью:

подогрева основного напольного покрытия;
поддержки нормальной температуры;
основного источника тепла в доме или квартире;
резервного обогрева в случае использования системы отопления.

Достоинства и недостатки

Обогревательные устройства предназначены для жилых и нежилых помещений. Они обладают несколькими преимуществами:

большой ассортимент – в линейке производителя представлено 16 моделей для различной площади обогрева;
недорогая стоимость – обеспечивается реальная экономия на ремонте или замене коммуникаций;
качество за счет многоуровневой защиты – алюмолавсановая изоляция, оболочка из сшитого полиэтилена;
совместимость со всеми типами покрытий;
гарантийный срок использования – 25 лет (с августа 2018 года);
простота монтажных работ и подключения.

В числе минусов полов Warmstad – уменьшение полезной площади комнаты при использовании матов, отсутствие самоклеящейся основы, усиления на пробивание.

Преимущества теплого пола «Вармштад»

Продукция ООО «Специальные Системы и Технологии» имеет все необходимые сертификаты соответствия и отвечает всем требованиям по противопожарной безопасности жилых и коммерческих помещений. Следует подчеркнуть несколько положительных характеристик системы, выпускаемой в подмосковных Мытищах:

Таблица характеристики нагревательных матов Warmstad

Идеально подходит для отделки нового помещения и для ремонта бывшего в использовании;
Экранированный питающий кабель с хорошей изоляцией из современного ПВХ;
Просто и легко монтируется под плитку, ламинат, натуральный камень;
Постоянный контроль производителя за качеством и безопасностью продукта;
Небольшая стоимость и высокий коэффициент теплоотдачи в сравнении с аналогами.

Кабельные секции

На бетонную стяжку можно уложить любое напольное покрытие, не зависимо от его фактуры. В стяжку рекомендуют укладывать не только термоматы, но и нагревательный кабель. Секции «Вармштад» монтируют любым удобным способом. Кабель двухжильный, не требует подключения к сети 2 концов.

При укладке проводник не надо возвращать к терморегулятору. Один край двухжильного кабеля может находиться в любом месте помещения. Это даёт возможность наладить отопление в комнате любой геометрии.

Если секцию укладывают на бетонное покрытие, рекомендуют продумать гидроизоляцию и материал для утепления пола

Особенно это важно, если отопление оборудуют в помещении на первом этаже. Отсутствие изоляционных покрытий может вызвать выпадение конденсата на бетонном основании, что разрушительно действует на стяжку и на фундамент здания. На утеплитель рекомендуют уложить фольгированный материал

На утеплитель рекомендуют уложить фольгированный материал

Он обладает отражающей характеристикой: тепло от секции будет направлено вверх в помещение. Фольгу закрывают лавсановой материей. Укладывают кабель с определённым шагом. В качестве крепления используют металлическую ленту: она входит в комплект к секции. На поверхности изоляционных материалов укладывают термодатчик. Для него рекомендуют сделать нишу. Провода кабеля и термодатчика располагают в гофрированной трубке и подводят к терморегулятору. Терморегулятор устанавливают около розетки на расстоянии не менее 30 см от пола. В инструкции указана схема подсоединения проводов к терморегулятору. Подключение системы производят через УЗО. После подключения проводят тестирование системы отопления. Далее формируют стяжку. Стяжку рекомендуют делать толщиной 3-5 см. Выполняют облицовку напольного покрытия.

На терморегуляторе устанавливают температуру и подключают систему. В спальне рекомендуют устанавливать 18 0С, в гостиной 22-25 0С. Тёплый воздух будет ощущаться уже через 5 мин. работы системы. По достижению в комнате указанной температуры отопление отключится самостоятельно. Если температура воздуха опустится ниже нормы на 2 градуса, терморегулятор вновь подключит отопление.

«Тёплый пол Вармштад» от компании Теплолюкс можно приобрести в специализированных магазинах в Москве, на сайте завода «ССТ ТП», у дилеров через Интернет. Монтаж напольной системы отопления выполняют самостоятельно, но подключение к электросети рекомендуют доверить специалистам. Система обогрева работает от 220 В.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Тёплый пол Warmstad WSS в стяжку

Такой вариант рекомендован для укладки в бетонную стяжку толщиной 3 – 5 мм. Это требует дополнительных затрат времени и средств. Однако, вне зависимости от того, какой тип покрытия будет использован в дальнейшем, подобный способ монтажа позволяет полностью защитить нагревательные элементы от нежелательных воздействий, сделав их неуязвимыми для влаги и высоких механических нагрузок.

Поступающие в продажу комплекты состоят из определённой длины двухжильного провода и дополнительной фурнитуры. В этом случае потребляемая мощность зависит не только от общей площади системы обогрева, но и от того, насколько близко располагаются витки кабеля. Для определения точных параметров потребуется произвести дополнительные расчёты.

Плюсы и минусы

Судя по оставленным в сети отзывам пользователей, электрический тёплый пол Warmstad нравится покупателям за:

Ценовую доступность. Стоимость комплектующих ниже, чем у большинства именитых конкурентов.
Эффективность. Прогрев помещений происходит быстро и равномерно, а расходы электроэнергии остаются на приемлемом для подобных систем отопления уровне.
Длительный срок официальной гарантии, составляющий 15 лет.

Благодаря низкой стоимости комплектующих потребители закрывают глаза на то, что монтаж компонентов не так удобен и лёгок, как при использовании товаров европейских брендов.

Продукция предлагается покупателям в виде наборов, включающих все необходимые компоненты. Итоговая цена зависит не только от площади обогрева. Приобретая комплект тёплого пола Warmstad, следует учитывать, что производитель разделяет свои изделия на две основные категории:

Маркировку WSM получают готовые к укладке маты. Их рекомендуется использовать для монтажа под керамическую плитку.
Обозначение WSS присваивается разрезанному на куски определённой длины кабелю, поставляемому вместе с соединительной фурнитурой. Такой вариант предназначен для укладки в стяжку.

Чтобы обеспечить эффективную и надёжную работу оборудования нужно придерживаться рекомендаций производителя.

Монтаж

Прежде чем монтировать электрический теплый пол под плитку, необходимо проверить качество проводки и её предельно допустимую мощность. Сделать это можно путём суммирования всех потребителей, которые могут быть подключены к сети электропитания одновременно.

Монтаж теплого пола

Подготовка поверхности

Пол, на который будет монтироваться тёплый пол, должен быть чистым и ровным. Увеличить качество сцепки клея или стяжки с поверхностью можно путём обрабатывания поверхности грунтовкой. При наличии на поверхности пола термокомпенсационного шва, маты «Вармштад» располагаются таким образом, чтобы исключить прохождение через него электропроводки.

Правильное размещение проводки теплого пола

Для тепловых матов «Вармштад» мощностью более 2 кВт рекомендуется монтировать отдельный провод, подключенный к автомату, оборудованному устройством защитного отключения в случае короткого замыкания в сети.

Правильная раскладка

Для того чтобы теплый пол «Вармштад», установленный под плитку, работал полноценно, требуется правильно распределить маты внутри помещения. Предварительно можно сделать схему распределения мата или чертёж с указанием места монтажа терморегулятора, а также датчика температуры пола.

Правильное расположение теплого пола в помещении с мебелью

Если поверхность пола неровная, и требуются работы по выравниванию путем заливки стяжки, укладывать обогревающую систему можно на армирующую сетку, подвязывая кабель нейлоновыми хомутами или скотчем.

Если монтаж выполняется в ванной или душевой комнате, бассейне, то армирующая сетка должна быть заземлена. Выполняется это только с использованием медного провода, проходящего через терморегулятор.

Придать матам форму помещения можно путём разрезания сетки. Изоляция кабеля и жилы не должны быть повреждены. Витки нагревательного элемента располагаются на равном расстоянии, причём датчик контроля температуры должен располагаться посередине.

Важно! Интервал между витками нагревательного кабеля должен быть не менее 50 мм. Расстояние от матов до стен равняется этой же величине.

Установка датчика и регулятора температуры

Температурный датчик устанавливается не более чем в 50-60 см от стены, на которую установлен электронный блок управления. Он помещается в трубку как можно ближе к её концу. Другой конец затыкается заглушкой. После завершения монтажа нужно убедиться в том, что температурный датчик свободно перемещается в трубке. Проверить это можно, вытянув установочную проводку датчика и вернув её на место.

Правильное подключение датчика для теплого пола Warmstad
Важно! Раскрытый конец трубки, в котором находится установочный провод, нужно обрезать возле терморегулятора. Это позволит в случае необходимости заменить датчик, вышедший из строя, не нарушая плитку.

Подключение терморегулятора от теплого пола. Терморегулятор должен располагаться на высоте 80-90 см от уровня плитки

Лучше всего разместить его в легкодоступном месте для регулировки и изменения режима работы. Электрический кабель укладывается в проштроблённые в стене канавки

Терморегулятор должен располагаться на высоте 80-90 см от уровня плитки. Лучше всего разместить его в легкодоступном месте для регулировки и изменения режима работы. Электрический кабель укладывается в проштроблённые в стене канавки.

Важно! Монтаж регулятора в помещениях с повышенной влажностью запрещается.

Монтаж теплого пола Вармстад

Перед монтажом теплого пола высчитывается общая мощность нагревательных приборов

Перед началом монтажных работ вычисляется допустимая мощность проводки посредством суммирования всей бытовой техники. Рассмотреть процесс установки можно на примере укладки матов.

Подготовка ровного покрытия. Поверхность грунтуется для повышения качества сцепки, очищается от мусора и пыли.
Организация стяжки для неровных полов. Обогревающая магистраль будет располагаться на армирующей сетке.
Подготовка схемы раскладки. Для правильного распределения матов рисуется чертеж, на котором указаны точки установки терморегулятора и температурного датчика.
Монтаж матов по схеме или подвязка кабеля на хомуты из нейлона. Продукцию можно разрезать, не задевая жилы. Витки при раскладке находятся на одинаковом расстоянии – около 5 см.
Соблюдение расстояния от стен – 5 см.
Заземление сетки медным проводом через терморегулятор при укладке в ванной комнате.
Установка регулятора на 80-90 см от плитки в удобном месте.
Монтаж температурного датчика на расстоянии 50-60 см от стен в трубке.
Закрытие трубки заглушкой и проверка свободного хода.
Укладка кабеля в заранее проштробленной стене.
Проверка работоспособности системы.

Знакомство с системой теплого пола от компании Warmstad

Высококачественный продукт отечественного производителя, тёплый пол «Warmstad» способен создать комфортные и уютные условия в каждом доме. Основным предназначением системы является следующее:

Обеспечение комфортной для проживания человека температуры напольного покрытия;
Основной или резервный обогрев жилого помещения. Теплые полы Warmstad

Компания «Вармштад» на сегодняшний день имеет огромный опыт на строительном рынке и является крупнейшим производителем оборудования для тёплого пола. Её основание происходит от бренда, появившегося в 1991 году и имеющего большой перечень конкурентоспособной продукции как для отечественного, так и для импортного потребителя.

Многолетний опыт дочерней компании «Специальные системы и технологии» позволяет холдингу «Теплолюкс» работать с большим количеством заказчиков из более чем 45 стран мира, а длительная эксплуатация продукции подтверждает качество и относит марку к одной из самых надёжных среди предлагаемых на современном рынке.

При выборе тёплого пола под плитку, способного в короткий срок и с небольшими энергозатратами изменить температурный режим жилого помещения, профессионалы отдают преимущество в пользу современного российского производителя, работающего под маркой широко известного немецкого бренда. Холдинг специализируется на разработке инновационных обогревающих систем.

Технические характеристики системы

Технические показатели работы теплого пола

Выпуск теплого пола марки Вармштад осуществляется в виде кабеля и матов. От вида продукции зависят технические параметры.

Характеристики кабеля

Кабельные секции отличаются:

длиной от 7 до 213 м,
нагревательным элементом в виде резистивного экранированного кабеля 5,5 мм в диаметре,
количеством жил провода – 2,
мощностью тепловыделения – 150 Вт/м2,
влагозащитой IP67.

Характеристики нагревательных матов

Монтаж теплого мата под плитку без заливки бетоном

К характеристикам тепломатов относятся:

площадь обогрева – от 0,65 до 14,5 м2,
тепловая мощность – 150 Вт/м2,
диаметр и тип кабеля – 2-х жильный 3 мм,
способ установки – в клей для плитки или в стяжку.

Заключение

Как и у любой технически сложной продукции, у каждого из этих вариантов есть определённые преимущества и недостатки. При приобретении оборудования следует учитывать предполагаемые условия его эксплуатации. Покупатели, не способные самостоятельно определиться с выбором варианта, оптимального для их условий эксплуатации, обязательно должны получить консультацию у специалистов. Только так они смогут избежать характерных ошибок, связанных с установкой таких систем обогрева.

Сделав выбор в пользу продукции отечественного производителя, вы получите возможность за разумную плату наслаждаться комфортом, который дарит обитателям домов и квартир электрический тёплый пол Warmstad.

Источник

Технические характеристики теплого пола Warmstad
