Тупиковая система отопления: виды, плюсы и минусы, рекомендации по монтажу

Устройство тупиковой разводки

Главная особенность, отличающая тупиковую систему от других, в том, что длина подающего и обратного трубопровода в ней неодинакова. Её использование подходит для тех случаев, когда необходимо:

Разделить один тупик на несколько ответвлений при сложной конфигурации помещения.
Установить на одно плечо повышенное число батарей, обеспечив глубокую балансировку. При такой балансировке гидравлическое сопротивление первых радиаторов и коротких плечей увеличено.
Скрыть трубы под полом или под обшивкой потолка (для верхних этажей).

Разделить один тупик на несколько ответвлений при сложной конфигурации помещения.
Установить на одно плечо повышенное число батарей, обеспечив глубокую балансировку. При такой балансировке гидравлическое сопротивление первых радиаторов и коротких плечей увеличено.
Скрыть трубы под полом или под обшивкой потолка (для верхних этажей).

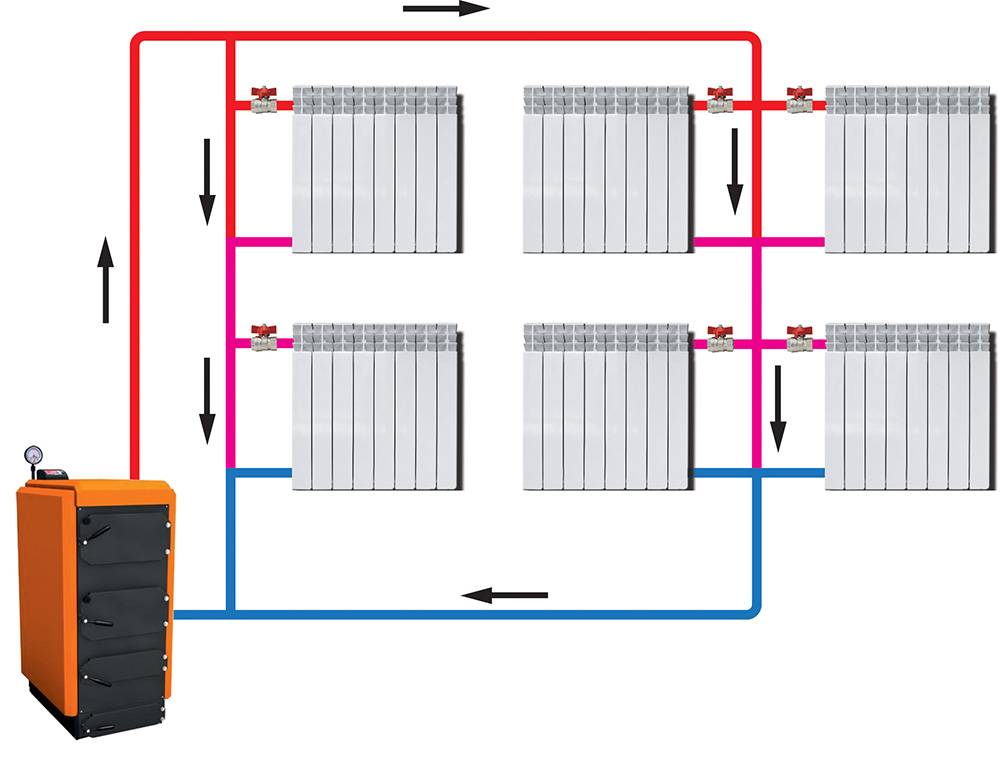

Такой способ организации отопления подразумевает наличие двух трубопроводных контуров, благодаря чему теплоноситель циркулирует в противоположных направлениях. Нагретая в котле вода уходит в радиаторы по подающей трубе. Отдав тепловую энергию, остывшая вода движется по обратной магистрали навстречу горячему потоку и попадает обратно в котёл, где происходит её повторное нагревание.

Радиаторы могут присоединяться к отопительному контуру по-разному. В зависимости от способа установки двухтрубная тупиковая система отопления бывает:

Вертикальной. Батареи крепятся к стояку. Циркуляционные кольца, расположенные ближе к нему, имеют меньший размер, чем остальные. По этой причине движение теплоносителя происходит неравномерно. Воздух в помещениях, находящихся на удалении от источника тепла, прогревается хуже и дольше. Вертикальную схему чаще всего применяют для обогрева многоэтажных зданий.
Горизонтальной. Состоит из трубопроводов равного диаметра, обеспечивает равномерный нагрев всей площади. Использование армированных полимерных труб с надвижными гильзами позволяет скрыть контур в стяжке пола, не нарушая дизайна помещений. Важным преимуществом горизонтального способа установки является возможность подключения к общему контуру полотенцесушителей и дополнительных магистралей для обогрева пола.

Если в тупиковой системе предусмотрены второстепенные циркуляционные кольца, она обязательно должна быть укомплектована насосом и смесительным контуром с датчиком температуры. Без этого оборудования дополнительная магистраль будет оказывать влияние на систему отопления в целом. Естественная циркуляция может быть использована лишь в помещениях с небольшой площадью.

Преимущества и недостатки

Основными преимуществами тупиковых систем являются:

отсутствие необходимости в сложных расчетах;
простота монтажа;
невысокая стоимость проекта.

Основные недостатки тупиковых систем:

низкая, по сравнению с прямоточной, эффективность;
высокая вероятность образования в радиаторе зон с малой скоростью движения воды: это отрицательно влияет на процесс теплоотдачи прибора.

Недостатки тупиковой системы обусловлены расположением входа теплоносителя в прибор и выхода из него: и тот и другой находятся по одну сторону радиатора. Этот факт и приводит к возникновению застойных зон.

Установка двухтрубного отопления

Порядок установки системы двухтрубного тупикового отопления мало зависит от ее типа. Основные действия сводятся к прокладке трубопроводов, монтажу батарей, котла, компенсационного бачка:

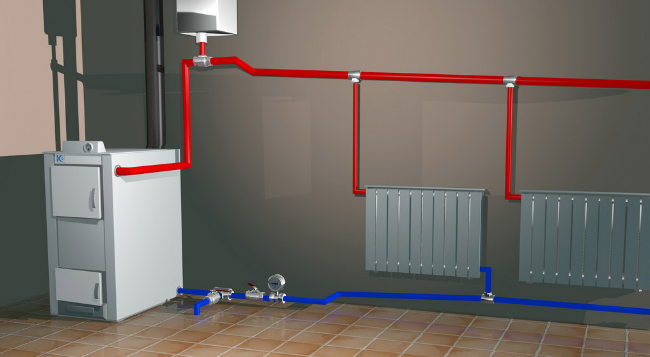

От теплогенератора вверх монтируется основная подающая труба. Она присоединяется к компенсационному бачку, оборудованному сигнальным патрубком и сливом.
Из бачка выводится труба верхней линии, в которую врезаются подводки к местам установки радиаторов.
В точке, обозначенной в проекте (на входе или выходе котельного оборудования), устанавливается байпас с насосом и кранами.
Обратная линия прокладывается параллельно прямой, и врезается в нижнюю зону котла.
От обратки к радиаторам тоже делаются подводки.

В результате последовательных действий образуется замкнутый контур отопительной системы, позволяющий поддерживать комфортную температуру в доме.

Тепловой энергией можно управлять: для этого устанавливаются термостаты.

Отопление с естественной циркуляцией

Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.

Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:

потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.

При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.

Однотрубные системы отопления

Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:

требуется повышенная мощность котла;
температура воды в магистралях последовательно снижается от радиатора к радиатору;
каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).

Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.

Отопление «Ленинградка»

Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.

Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.

Альтернативные виды однотрубного отопления

Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.

Другие виды отопительных контуров

Трехтрубная система представляет собой две подающие трубы и одну общую для сбора обратной воды. Ее преимущества заключаются в отсутствии необходимости применения обратных клапанов, циркуляцию обеспечивает только один насос. В результате трехтрубная конструкция проста в работе, поскольку теплоноситель расходуется автоматически между приборами. Виды таких контуров более гибки по сравнению с двухтрубными, их достоинства заключаются в удобном регулировании и автоматизированном обогреве отдельных частей здания

При выборе двухконтурного отопления и наличии достаточного бюджета имеет смысл обратить внимание на функциональность трехтрубной системы

Бифилярная система отопления – это нечто среднее между одно- и двухтрубной схемами. Весь контур разделен на две одинаковые части со своими радиаторами, стояками и ответвлениями. Оба конца соединяются по порядку одной трубой, вначале все приборы первого, а потом второго конца. Вода в отделениях радиаторов перемещается в противоположных направлениях с разным нагревом, тем самым поддерживая одинаковую температуру на всем протяжении системы. По этому признаку бифилярная схема относится к двухконтурному отоплению, а по последовательному соединению одной трубой – к одноконтурному, что также удобно в использовании.

Особенности устройства тупикового отопления

Монтаж отопительной системы выполняется с учетом следующих особенностей:

Установка большого количества радиаторов замедляет их прогревание. Эта проблема решается делением их на несколько ответвлений. На одну такую ветку должно приходиться не больше пяти-шести батарей.
Магистраль монтируется с уклоном к стояку. Обратные уклоны, как и П-образные обходы не допускаются.
Чтобы компенсировать разницу температуры между этажами, трубопроводы монтируют из труб разного сечения.
По схеме последняя батарея монтируется выше остальных.
При большой протяженности системы обогрева лучше устанавливать несколько циркуляционных насосов меньшей мощности. Установка насоса с запасом мощности только увеличит энергопотребление.

Если знать заранее о вышеупомянутых особенностях, не придется тратить время на переделку не эффективного отопления.

Разновидности двухтрубных систем для отопления

Есть несколько критериев, по которым можно классифицировать такие отопительные конструкции.

Открытые и закрытые

Закрытые системы предполагают использование расширительного бачка с мембраной. Они могут работать при повышенном давлении. Вместо обычной воды в закрытых системах можно использовать теплоносители на основе этиленгликоля, которые не замерзают при низких температурах (до 40 °C ниже нуля). Автомобилисты знают такие жидкости под названием «антифризы».

1. Котел отопления; 2. Группа безопасности; 3. Клапан сброса избыточного давления; 4. Радиатор; 5. Труба обратки; 6. Расширительный бак; 7. Вентиль; 8. Сливной клапан; 9. Циркуляционный насос; 10. Манометр; 11. Подпиточный клапан.

Открытая система характерна тем, что расширительный бачок необходимо устанавливать строго в самой верхней точке устройства. В нем нужно предусмотреть патрубок для воздуха и отводной трубопровод, по которому сливается лишняя вода из системы. Также через него можно брать теплую воду для хозяйственных нужд. Однако такое применение бачка требует наличия автоматической подпитки конструкции и исключает возможность использования добавок и присадок.

1. Котел отопления; 2. Циркуляционный насос; 3. Приборы отопления; 4. Дифференциальный клапан; 5. Запорные задвижки; 6. Расширительный бак.

Горизонтальные и вертикальные

Эти виды отличаются расположением главного трубопровода. Он служит для соединения всех элементов конструкции. Как горизонтальная, так и вертикальная системы имеют собственные достоинства и недостатки. Однако обе они демонстрируют хорошую теплоотдачу и гидравлическую устойчивость.

Двухтрубная горизонтальная конструкция отопления встречается в одноэтажных зданиях, а вертикальная — в многоэтажках. Она более сложная и, соответственно, более дорогая. Здесь применяются вертикальные стояки, к которым подключаются элементы отопления на каждом этаже. Преимуществом вертикальных систем является то, что в них, как правило, не возникают воздушные пробки, поскольку воздух выходит по трубам вверх к расширительному бачку.

Системы с принудительной и естественной циркуляцией

Такие виды различаются тем, что, во-первых, присутствует электрический насос, который заставляет перемещаться теплоноситель, а во-вторых, циркуляция происходит сама по себе, подчиняясь физическим законам. Минус конструкций с насосом в том, что они зависят от наличия электроэнергии. Для небольших помещений особого смысла в принудительных системах нет, разве что нагреваться дом будет быстрее. При больших же площадях такие конструкции будут оправданными.

Чтобы правильно выбрать тип циркуляции, необходимо учитывать, какой тип разводки труб используется: верхний или нижний.

Система с верхней разводкой предполагает прокладку магистрального трубопровода под потолком здания. Это обеспечивает высокое давление теплоносителя, благодаря чему он хорошо проходит через радиаторы, а значит, использование насоса будет излишним. Такие устройства выглядят эстетичнее, трубы вверху можно скрыть декоративными элементами. Однако в эту систему нужно устанавливать мембранный бак, что влечет дополнительные затраты. Возможна установка и открытого бачка, но он должен быть в самой верхней точке системы, то есть на чердаке. В таком случае бачок необходимо утеплить.

Нижняя разводка предполагает монтаж трубопровода чуть ниже подоконника. В этом случае можно установить открытый расширительный бачок в любом месте помещения несколько выше трубы и радиаторов. Но без насоса в такой конструкции не обойтись. К тому же возникают трудности, если труба должна проходить мимо дверного проема. Тогда необходимо пускать ее по периметру двери либо делать 2 отдельных крыла в контуре конструкции.

Тупиковая и попутная

В тупиковой системе теплоноситель горячий и охлажденный идут в разных направлениях. В попутной системе, сконструированной по схеме (петле) «Тихельмана», оба потока идут в одном направлении. Различие этих видов в простоте балансировки. Если попутная при использовании радиаторов с равным количеством секций сама по себе уже является сбалансированной, то в тупиковой на каждый радиатор нужно установить термостатический клапан или игольчатый вентиль.

Если же в схеме «Тихельмана» используются радиаторы с неравным количеством секций, здесь тоже требуется установка клапанов или вентилей. Но даже в этом случае такая конструкция балансируется проще. Это особенно ощутимо в протяженных отопительных системах.

Гидравлика и балансировка

Если отапливаемая площадь строения не превышает 200 кв.м, расход теплоносителя распределяется естественным образом. В гидравлическом расчете для двухтрубной тупиковой системы отопления просчитываются потери давления в каждой из веток.

Балансировка необходима для соединения веток между собой таким образом, чтобы во всех ответвлениях потери давления были одинаковыми. Установка в магистралях ответвлений балансировочных кранов упрощает процесс. Это позволяет избежать ситуаций, когда теплоноситель, перемещаясь по пути наименьшего сопротивления, будет циркулировать только по ветке с низким давлением.

Типы систем отопления по создаваемому перепаду

Системы с естественной циркуляцией

Эти системы были распространены в недавнем прошлом, так как в то время на отопительном рынке отсутствовали современные материалы и высокоточное энергоэффективное оборудование. Принципом работы таких систем является движение теплоносителя от источника тепла (котла) к приборам отопления под воздействием естественных сил и из-за разности плотностей теплоносителя.

Главным достоинством таких систем является невысокая цена, долгий срок эксплуатации и энергонезависимость. Если в регионе строительства наиболее часты перебои с электроснабжением, то для защиты системы отопления от заморозки и для обеспечения стабильного отопления следует останавливать выбор на гравитационных системах. Гравитационные системы отопления являются саморегулирующими: при отсутствии потребности в тепле обратный теплоноситель имеет температуру и, следовательно, плотность, приближенную к подающему. Поэтому перепад становится меньше и циркуляция теплоносителя уменьшается.

К недостаткам таких систем относятся увеличенный диаметр трубопроводов, установка расширительного бака открытого типа в самой верхней точке системы (выделение для этого технического помещения), частое завоздушивание системы, невозможность регулировать теплоотдачу на радиаторах индивидуально и ограниченный радиус работы (по горизонтали не более 20-30 метров).

Принудительная (механическая) циркуляция

Системы отопления с принудительной циркуляцией теплоносителя всех этих недостатков лишены.

Диаметры трубопроводов гораздо меньше в силу того, что перепад в системе создает циркуляционный насос с необходимым перепадом давления. Трубопроводы могут использоваться практически из любых доступных материалов, а сфера их применения ограничивается только лишь температурным режимом системы и способом прокладки. Расширительные баки мембранного типа устанавливаются в любой точке системы (наиболее часто в котельной) и не требуют выделения специального помещения в доме. В силу того, что система отопления любой конфигурации при механической циркуляции легко поддается балансировке, то место установки котла и длину отопительных веток или колец можно выбирать без ограничений. От этого только будет зависеть мощность насосного оборудования.

Особенности монтажа

Особенности установки отопительного контура зависят от того, каким способом будет подаваться теплоноситель — верхним или нижним. Верхняя разводка используется в случаях с естественной циркуляцией. Чтобы добиться максимальной эффективности, соединительные трубы следует устанавливать с обязательным уклоном, а расширительный бачок закреплять в верхней точке системы. Радиаторы нужно подключать диагональным способом, оснастив каждый из них краном Маевского либо воздухоотводником другого типа.

При нижней разводке обе трубы монтируются над поверхностью пола, подающая труба располагается над обратной. Закрытый расширительный бачок мембранного типа и циркуляционный насос являются обязательными элементами отопительной схемы и располагаются внутри неё. Обычно их вживляют в обратную трубу на небольшом удалении от входного патрубка источника тепла. Нижняя разводка прячется в стяжке пола либо маскируется небольшим коробом за широким плинтусом.

Весомый недостаток такой системы заключается в необходимости подключать её к электрической сети. При отсутствии электричества встроенный насос работать не будет. Для решения проблемы необходимо приобрести генератор электроэнергии.

Чтобы двухконтурное отопление тупикового типа отвечало требованиям эффективности и безопасности, в процессе его установки и наладки нужно соблюдать определённые правила.

Подключение следует осуществлять в соответствии со схемой. Нужно хорошо ориентироваться в обозначениях, которые она содержит

Чтобы избежать ошибок при запуске, важно знать, каким значком обозначается внутренний размер трубопровода, а каким — внешний

Важно также различать модификации термостатов радиаторов. Приборы, предназначающиеся для самотёчных систем, имеют пропускную способность больше, чем те, что подходят для принудительной циркуляции

Для трубопровода, по которому вода будет течь от котла к радиаторам, следует выбирать трубы разного диаметра. В направлении от первого до последнего они должны постепенно уменьшаться. Их наклон при принудительной циркуляции должен составлять 2—3 мм на 1 метр длины, при естественной — 5 мм на 1 метр.

Попутное и тупиковое движение теплоносителя. — Заметки юного инженера

В двухтрубных системах отопления часто используют попутное движение теплоносителя. Почему? В чем его преимущества? Чем тупиковая схема хуже? Для начала разберемся, “who is who”, так сказать. Итак, попутное движение теплоносителя – это такое движение теплоносителя, при котором вода в подающем и обратном трубопроводе течет в одном направлении (Рис.1). При встречном (тупиковом) все как раз наоборот (Рис.2) Рис.1 Схема двухтрубной системы отопления с попутным движением теплоносителя. Рис.2 Схема двухтрубной системы отопления с тупиковым движением теплоносителя.

Рассмотрим и ту, и другую схему с точки зрения гидравлики и балансировки, протяженности трубопроводов и монтажа. I. Гидравлика и балансировка. Под гидравликой я имею ввиду непосредственный расчет потерь давления в ветках/кольцах. Балансировка же – это увязка веток между собой, а именно мы стремимся к тому, чтобы во всех кольцах/ветках были одинаковые потери давления.

Все мы знаем, что при расчете потерь давления сети нам необходимо посчитать потери давления в основном циркуляционном кольце (самом нагруженном и протяженном) и в остальных кольцах, чтобы увязать их с основным циркуляционным кольцом.

Все просто: если в каком-то кольце потери давления меньше, чем в остальных, то вода будет стремиться именно в этот контур, следовательно, в других кольцах ее будет недостаточно. Это означает, что мы не получим требуемый расход теплоносителя в каждой ветке и соответственно необходимой теплоотдачи от отопительных приборов, в этом случае система считается разбалансированной. Гидравлика для попутного движения теплоносителя до удивления проста. Если у вас ветка из одинаковых по мощности и типоразмеру радиаторов (Рис.3), то потерю давления достаточно посчитать в контуре через любой радиатор, в остальных же контурах значение потерь давления такое же. Система, по умолчанию, является гидравлически увязанной, т.е. отбалансированной и не требует никаких радиаторных клапанов предварительной настройки.

Рис.3 Схема с попутным движением теплоносителя при одинаковой мощности приборов. Однако, если мощность отопительных приборов разная либо они имеют разный типоразмер (что влияет на значение местного сопротивления прибора), то придется считать потери через каждый контур и увязывать приборы между собой с помощью термостатических клапанов (Рис.4).

Рис.4 Схема с попутным движением теплоносителя при разной мощности приборов. При использовании встречной схемы движения теплоносителя, в любом случае, считаются потери давления через каждый контур и на каждый прибор ставится термостатический клапан. Но, можно сказать, что в случае установки термостатических клапанов на приборы при попутной схеме движения теплоносителя наиболее вероятно, что настройки клапана хватит для балансировки. Если же у нас тупиковая схема, то на первом приборе на ветке (Рис. 5) мы должны выставить максимальную настройку, т.е. максимально зажать сечение, и в случае, если система очень протяженная, настройки клапана может не хватить либо, если мы выставим максимальную настройку, сечение будет уменьшено настолько, что вода в отопительный прибор не потечет. Рис.5 Настройка клапана – схема с тупиковым движением теплоносителя.

По критерию «Гидравлика и балансировка» более предпочтительна схема с попутным движением теплоносителя. Однако, есть в такой схеме один «подводный камень». В данной схеме есть, так называемые, «точки равного давления». Если подводки к отопительному прибору будут присоединены к магистрали в данном месте, то вода в прибор не потечет. Что же это за точки? Предлагаю вам ознакомиться с рисунком 6. Рис.6 Точки «равного давления» — схема с попутным движением теплоносителя.

Из рисунка видно, что данные точки расположены посередине контура, но в случае более сложной разводки предсказать, где эти точки труднее. А физика здесь проста: В точке 1, находящейся на подающем трубопроводе, и точке 2 – на обратном, давление одинаковое и вследствии того, что разности давления между этими точками нет, вода через прибор не течет.

Совет : стараться избегать таких точек и подключать прибор дальше от них!!!

Водяное отопление

Данный тип отопления относится к категории наиболее простых и надежных. Принцип действия водяного отопления основывается на нагреве воды, осуществляемом при помощи котла, и ее последующем распределении к комнатным радиаторам благодаря системе трубопроводов.

Использование циркуляционного насоса обеспечивает постоянную циркуляцию воды в этой замкнутой системе. Теплоносителем в водяной системе отопления, как правило, выступает вода либо антифриз, а котел может работать на каменном угле, дровах, природном газе, керосине и прочих видах топлива.

Водяное отопление включает в себя следующие основные элементы: котел, трубопроводы, батареи, расширительный бачок, циркуляционный насос, манометры, запорная арматура, автоматические воздухоотводчики, предохранительные клапаны.

Трубопроводы, применяемые для устройства водяного отопления, могут быть изготовлены из различных материалов:

Стальные трубопроводы, в отличие от нержавеющих либо оцинкованных, характеризуются низким значением коррозионной стойкости. Медные трубопроводы отличаются высокой надежностью и способностью выдерживать высокую температуру и давление.

Трубопроводы, изготовленные из полимерных материалов, довольно прочны, исключают образование осадка на внутренних поверхностях, обладают высокой стойкостью к коррозии.

Их недостатком является наличие большого коэффициента теплового расширения, способствующего образованию течей.

Таким образом, самое эффективное водяное отопление коттеджа либо частного дома можно устроить с применением медных трубопроводов. Такого мнения придерживается подавляющее большинство специалистов.

Единственный недостаток изготовленных из меди трубопроводов — сравнительная дороговизна, которая компенсируется абсолютной надежностью и способностью прослужить несколько поколений.

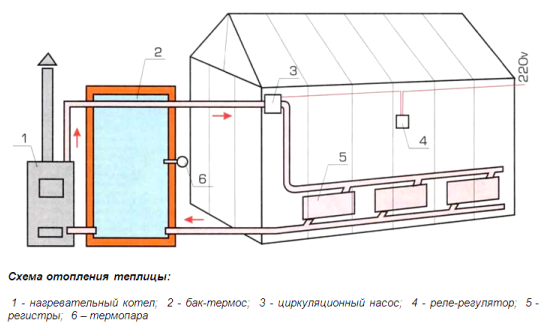

Схема водяного отопления. Нажмите для увеличения.

Разводка трубопроводов внутри помещений может быть выполнена однотрубной, двухтрубной либо коллекторной.

Однотрубная разводка не позволяет в полной мере производить управление работоспособностью всей системы из-за невозможности перекрытия доступа теплоносителя к одному из радиаторов.

Вариант с применением двухтрубной системы — самое эффективное (для индивидуальных домов) отопление, позволяющее свободно производить регулировку температуры внутри каждого помещения.

Данный тип разводки предполагает подвод холодного и горячего трубопроводов к каждому радиатору. Распределение трубопроводов может быть осуществлено звездообразно либо в виде «шлейфа».

Коллекторная разводка предполагает подведение к каждому отопительному прибору от общего коллектора подающего и обратного трубопроводов.

Коллекторные системы отличаются высокой степенью универсальности благодаря простоте монтажа и регулировки, возможностью замены поврежденных участков трубопроводов (без разрушения конструкции пола).

Какое отопление лучше (одноконтурное, двухконтурное либо коллекторное) для загородного дома? Ответ очевиден — двухтрубное и коллекторное.

Установка двухтрубного отопления

От теплогенератора вверх монтируется основная подающая труба. Она присоединяется к компенсационному бачку, оборудованному сигнальным патрубком и сливом.
Из бачка выводится труба верхней линии, в которую врезаются подводки к местам установки радиаторов.
В точке, обозначенной в проекте (на входе или выходе котельного оборудования), устанавливается байпас с насосом и кранами.
Обратная линия прокладывается параллельно прямой, и врезается в нижнюю зону котла.
От обратки к радиаторам тоже делаются подводки.
