Установка антенной розетки: подключение кабеля

Устройство телевизионной розетки

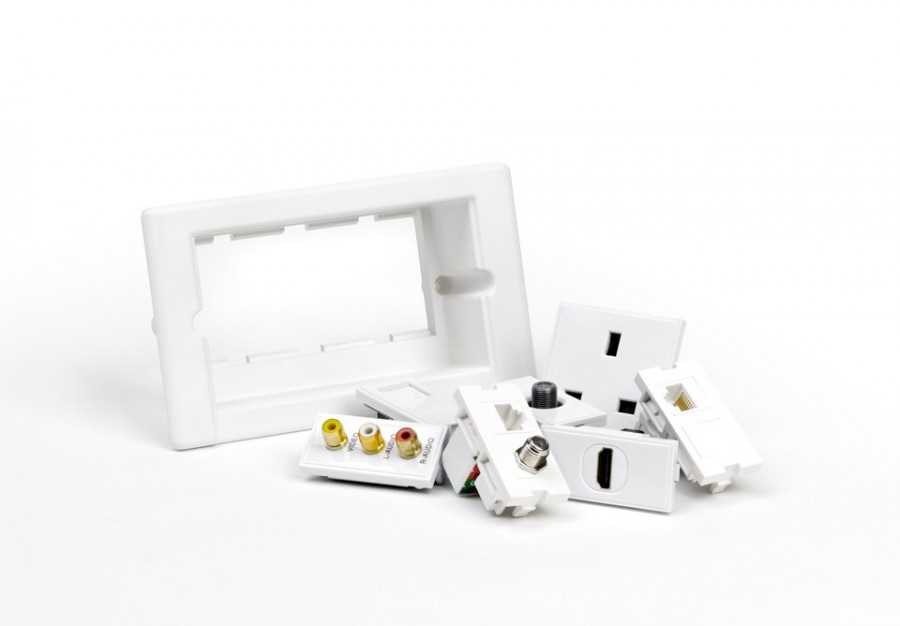

Любая телевизионная розетка состоит из нескольких основных деталей:

• корпуса (который также носит название печатной платы), необходимого для соединения с антенным кабелем;
• лицевой панели, которая выполняет защитную и эстетическую функции (может быть подобрана в соответствии с общим стилем помещения и личными дизайнерскими предпочтениями);
• сумматора, необходимого для подключения радио- или спутниковой антенны дополнительно к основной;
• суппорта – служащего основой для крепления всех деталей розетки в единую конструкцию, а также обеспечивающего надежную фиксацию розетки в монтажной коробке.

Особенности параллельной и проходной схемы

Если вы не ограничились установкой розетки для одного телевизора и хотите воспользоваться «звездочной» схемой, обратите внимание на следующие нюансы:

• В первую очередь монтируем сплиттер, а уже затем – розетки.
• К каждому выходу сплиттера присоединяем один кабель, который должен заканчиваться монтажом одной розетки (простой или оконечной).
• Устанавливая простые модули, учтите, что они не оснащены фильтрами.

Следите за частотой. По ГОСТу (Р 52023), возможная частота должна укладываться в рамки от 40 до 1000 МГц, а некоторые устройства «сужают» указанные границы. Например, рабочий диапазон DOCSIS v.2.0 – от 47 до 862 МГц, соответственно, розетки поддерживают эти ограничения.

Если вы являетесь владельцем большого двухэтажного коттеджа, то разводку кабелей различного назначения необходимо продумать до начала отделочных работ. На схеме – пример подключения различных технических устройств с указанием типа кабелей, цифрами обозначены телеприемники

Если вас не интересует цифровое телевидение и вы выбрали последовательную схему подключения, не забудьте про количественное ограничение.

Чем больше розеток – тем слабее сигнал. Из допускаемых российским ГОСТом уровнем в 57-83 дБ уже при установленных 3-4 штуках вы исчерпываете отпущенный лимит (на каждую розетку – около 15 дБ).

Со спецификой установки и ознакомит следующая статья, с содержанием которой мы советуем ознакомиться.

Тв розетка – советы по выбору, схемы подключения и идеи по размещению (105 фото)

Сегодня в каждом доме обязательно присутствует большое количество техники – компьютер, телевизор, обычно, даже не один.

Не все из этого имеет беспроводное подключение или может работать через Wi-Fi, поэтому в данной ситуации всегда помогает обыкновенный кабель или телевизионная розетка.

Когда предоставляется возможность спрятать все провода в стены, лучше ей воспользоваться, поэтому предстоит тщательно продумать как они будут устанавливаться.

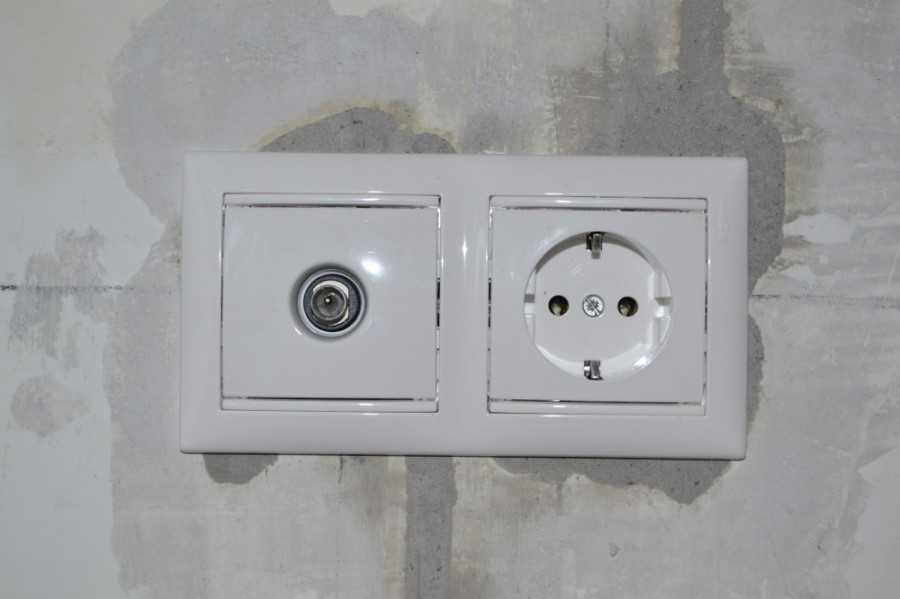

Телевизионная розетка – это оборудование, которое необходимо для устройств без функции беспроводного подключение, которую имеют уже многие девайсы. Таким примером может служить телевизор, которому потребуется подключение к телевизионной, спутниковой или радиосети.

Тв розетка предоставляет пользователю доступ к комфортному пользованию соединением (в процессе установки производиться как можно более эстетичное крепление, провода и кабели убираются в стену или прикрываются плинтусом на полу). А также подобный способ дает возможность подключаться нескольким устройствам при установке и подключению усилителя сигнала для хорошего качества.

Основные виды

• Виды тв розеток представлены, следующими вариантами:
• Простая или одиночная – самая простая из всеобщей разновидности, которая имеет только единственное отверстие для установки кабеля, также мощность которой составляет не более 1,5 децибела, что отличается ее от других вариантов.

В тех случаях, когда розетка приобретается для одного телевизора, следует использовать именно одиночную розетку, это способствует сохранению качества сигнала.

Проходная розетка – представляет собой тройник, конструкция более сложная, чем предыдущий вариант, подключается к телевизору и далее к проходной или оконечной. Использовать такой тип лучше комплексно с необходимым количеством дополнительных розеток.

Оконечная розетка – основная функция такого варианта заключается в том, что она является замыкающей в цепочке проходных. По своему внешнему виду полностью повторяет вид одиночного типа.

Процесс установки

Высота установки тв розетки подбирается относительно индивидуальных критериев, равных высоте на которой будет располагаться ваш телевизор или другой девайс. Ориентироваться нужно на край телевизионного экрана, чтобы провода и шнуры были не видны.

При монтаже тв розетки своими руками, стоит спрятать все кабели в стены, в таком случае они не будет торчать и это избавит их от незапланированных повреждений.

Но в том случае, если желаете обойтись без ремонта, а необходимость в прокладывании кабеля присутствует, подключить кабель к тв розетке можно, используя плинтуса и кабель-каналы.

Инструкция по установке тв розеток

Начать следует с монтажа кабелей. Для этого понадобится некоторое количество приспособлений:

• При слабо поступающем сигнале будет необходимо усилить теле-импульс, что усилит сигнал и улучшит изображение;
• Также разделитель тв провода, потому как сигнал будет подаваться общий, а только потом разделится по всем телезрителям;
• Теле-сигнальный сумматор, соберет вместе сигналы разной частоты и передаст импульс с помощью проводника на ваш телевизор;
• Далее необходимы антенные штекера, для закрепления телевизионного кабеля, путем пайки, которая создаст надежное соединение.

Следующий этап – монтаж. В первую очередь, следует определиться с типом крепежа, которые делятся по видам установки розетки:

• Накладыющаяся
• Закрытый монтаж
• Проходная

Далее понадобятся рабочие инструменты для монтажа:

• сама ТВ-розетка;
• перфоратор;
• отвертки разных видов;
• крепежи;
• приспособления для удаления изоляции.

Порядок монтажа прибора:

• По габаритам прибора проделывается отверстие в стене.
• Непосредственно сама установка и фиксирование устройства.
• Снятие изоляции провода, контролируем процесс, особенно препятствуем повреждению жила, иначе кабель может перегнуться и обломиться.
• Закрепляем все с помощью винта.
• Фиксируем наружной крышкой.

Если все операции проведены правильно и тщательно, то прибор полностью готов к применению.

Подключение телевизора

Рассмотрим, как можно более подробно процесс подключения телевизора к тв розетке, следуйте инструкции, чтобы подключение было произведено верно:

Как подключить несколько телевизоров к кабельной сети или антенне

Часто необходимо разделить телевизионный сигнал от одного телекабеля в разные комнаты квартиры. Существуют и другие случаи, когда пользователь желает комбинировать разные ТВ-сигналы, чтобы подключить их к одному телевизору. На помощь придут разделители на несколько выходов и сумматоры телевизионных сигналов.

Тип телевизионного сплиттера, который вам понадобится, с нужным количеством выходов, зависит от того, сколько у вас телевизоров и какой тип сигнала (цифровой, кабельный или спутниковый) вы будете делить. Если у вас всего два телевизора, вам, вероятно, пригодится простой двухсторонний сплиттер, с равнозначными выходами.

Типы ТВ розеток и схемы их применения

Для того чтобы правильно разобраться в , а так же понять где какой вид применяется нам следует рассмотреть не только их конструкцию, но и схемы подключения. Ведь для разводки телевизионного сигнала, в зависимости от его частоты, применяются разные схемы подключения.

Устройство разных видов ТВ розеток

Начнем мы с различий, которые есть у ТВ розеток. Это различие обусловлено разными сферами применения, о которых мы поговорим ниже.

Итак:

• Начнем с наиболее простой одинарной ТВ розетки. Данная розетка представляет собой просто контактное соединение, которое позволяет подключать кабель антенны телевизора к розетке. Как говорит инструкция заводов-производителей уровень падения сигнала на них не превышает 1 – 2 дБ, что обусловлено только переходными сопротивлениями контактных соединений.
• в этом плане намного сложнее. Кроме непосредственно контактного соединения она содержит специальную схему, которая предназначена тушить отраженный сигнал.

Что это за схема и зачем она нужна?

Дело в том, что любой телевизор не только принимает телевизионный сигнал, но и отдает часть в сеть. Ту часть, которую он отдает принято называть отраженным сигналом. Мощность отраженного сигнала по сравнению с основным не так высока, но в сумме от нескольких телевизоров — это может давать значительные помехи.

1. Отраженный сигнал вы можете видеть на другом телевизоре в виде помех или в виде наложенного изображения. И дабы избежать этого применяется специальная схема, заглушающая отраженный сигнал.
2. В результате оконечная розетка кроме потерь в 1 – 2дБ вызванных коммутационными сопротивлениями, имеет еще потери от 8 до 15дБ вызванных работой этого фильтра.

Схемы подключения ТВ розеток

Так зачем нужна розетка проходная ТВ, если она так снижает качество сигнала? Дело тут в схемах подключения ТВ розеток. Для каждой и этих схем используется свой тип розеток. Поэтому давайте разберем данный вопрос подробнее.

Итак:

Начнем наш разбор с так называемой схемы «звезда». Суть данной схемы сводится к следующему. Питающий кабель телевизионного сигнала приходит на размножитель или как его еще называют сплиттер.

1. Сплиттер разделяет телевизионный сигнал на несколько каналов одинаковой мощности. Количество каналов зависит от типа устройства. Есть сплиттеры на два, три и большее число выходов.
2. В сплиттере имеется та самая схема гашения отраженного сигнала. Поэтому применять для нее розетки с дополнительным гашением сигнала не следует.
3. Исходя из этого от сплиттера сигнал через телевизионный кабель подается на одиночные ТВ розетки. Применение розеток другого типа не целесообразно так как будет присутствовать двойное гашение отраженного сигнала, что приведет к ухудшению качества изображения.

1. В конце этой схемы обязательно устанавливается оконечная розетка. Как мы уже выяснили она отличается от проходной только наличием всего одного входа. А ее фильтр вполне справляется с отраженным сигналом.
2. Главным недостатком такого способа подключения является постепенное ухудшение сигнала в каждой последующей розетке. В то же время цена реализации такой схемы значительно ниже из-за отсутствия необходимости покупки слиттера.

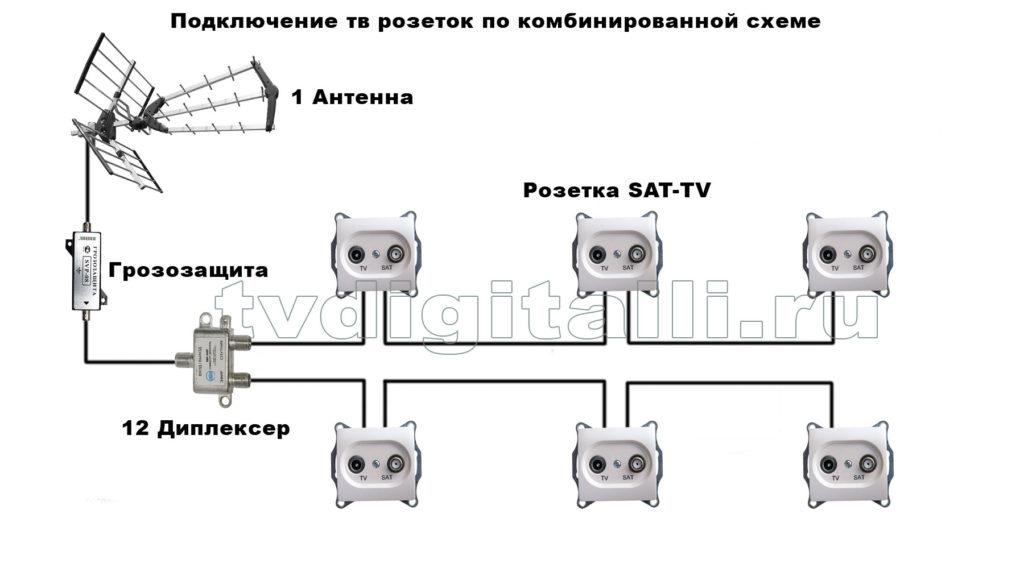

Вполне удачно применяется и так называемая смешанная схема. Ее суть сводится к подключению части розеток по схеме «звезда», а части по проходной схеме. Это позволяет сэкономить при значительном удалении розеток от сплиттера.

Схемы подключения ТВ розеток

Но с начала давайте определимся как подключить ТВ розетку и какие схемы для этого используются? На данный момент существуют последовательная схема подключения, так называемая «звезда» и смешанная схема. Смешанная схема является производной от первых двух вариантов.

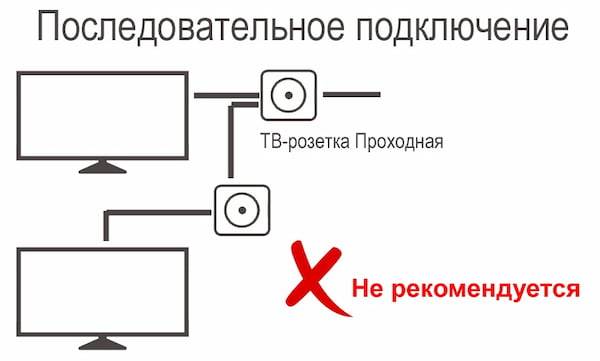

Последовательная схема подключения ТВ розеток

Последовательная схема подключения достаточно проста в реализации, цена ее монтажа на порядок ниже, но в то же время для современного цифрового телевиденья она не подходит. Исходя из этого сфера ее применения постоянно уменьшается.

Проходная схема подключения ТВ розеток

Итак:

• Суть данной схемы сводится к следующему. От источника сигнала – это может быть антенна или входящий сигнал кабельного телевиденья, подключается первая ТВ розетка. От этой розетки запитывается еще одна, от второй третья и так до нужного нам количества розеток.
• Для реализации данной схемы используются розетки двух типов – проходная и оконечная. Проходная розетка имеет два ввода для подключения ТВ кабеля. Первый используется для подключения входящего кабеля, а второй для подключения следующей розетки в схеме.
• Последней в этой схеме должна стоять оконечная розетка. Она имеет только один ввод для подключения кабеля от предпоследней розетки в схеме.

• Главной особенностью проходных и оконечных розеток является наличие в них специальных фильтров. Дело в том, что любой телевизор при приеме телевизионного сигнала формирует так называемый отраженный сигнал. Он проявляется в виде помех или наложенного изображения на соседнем телевизоре.
• Дабы избежать в розетках применяются специальные фильтры. Эти фильтры гасят отраженный сигнал. Но и здесь есть определенный нюанс. Дело в том, что такой фильтр гасит не только отраженный, но и основной сигнал.

• Исходя из этого, перед тем как подключить ТВ кабель к розетке по проходной схеме, вам нужно рассчитать максимально возможное количество розеток в схеме. В этом вопросе нам следует отталкиваться от нормативов ГОСТ 28324-89 который нормирует уровень сигнала в нашей стране.
• Так для нашей страны действует норматив 57 – 83дБ. Для сравнения в Европе этот норматив составляет 57 – 74дБ. И тут следует отметить, что более высокий уровень сигнала далеко не всегда означает более высокое качество изображения. Зачастую повышения мощности сигнала выше нормируемых значений приводит к обратному эффекту.
• Исходя из этого, многие производители рекомендуют устанавливать дополнительный усилитель на каждые 3 – 4 розетки.

Схема подключения ТВ розеток «звезда»

Подключение розетки ТВ можно выполнить и по так называемой схеме «звезда». Данная схема несколько дороже в реализации, но зато она обеспечивает одинаково качественный уровень сигнала на всех розетках в схеме. Кроме того, она практически не ограничивает нас в их количестве.

Схема «звезда»

• Суть данной схемы сводится к следующему. От антенны или другого источника сигнала кабель подключается к так называемому сплиттеру или размножителю. Это устройство разделяет сигнал и уже от него подключаются ТВ розетки.
• Число подключаемых ТВ розеток зависит от количества выводов сплиттера. Оно может колебаться от двух до 32 и более. Для подключения к сплиттеру применяются одинарные розетки.

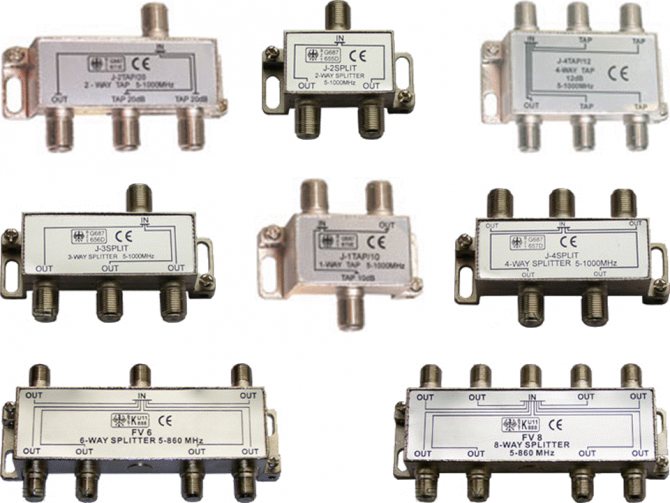

Различные типы сплиттеров

Одинарная розетка не имеет никаких особенностей или встроенных фильтров. По сути это обычный переходник, который за счет переходных процессов на коммутации дает падение сигнала не более 3дБ.

Одинарная розетка ТВ

• Если входной сигнал слаб, то еще перед сплиттером инструкция советует установить усилитель. Это позволит усилить сигнал на всех розетках ТВ. В то же время это компенсирует падение уровня сигнала в самом размножители. Ведь именно в нем расположена не только схема разделения сигнала, но и схема гашения отраженного сигнала.
• Смешанная схема подключения является производной от схемы «звезда» и последовательного соединения.

Смешанная схема соединения ТВ розеток

Виды розеток

Теперь зная схемы подключения можно более детально рассмотреть виды ТВ розеток и их назначение. Ведь под каждую схему нужно приобретать только определенный вид розеток. Покупка розеток другого типа может существенно снизить качество сигнала.

Одиночная розетка или розетка по типологии звезда

Устройство розетки телевизионной выполненной по топологии звезда имеет самую простую конструкцию. Поэтому с нее мы и начнем наш анализ.

Одиночная розетка

• Такая розетка имеет разъем для подключения одного питающего кабеля. Для монтажа имеются зажимные или винтовые клеммы. В некоторых случаях центральный проводник имеет зажимные клеммы, а экранирующая оплетка винтовые клеммы.
• Падение уровня сигнала в таких розетках не превышает 1 – 3 дБ. Достичь этого удается за счет того, что фильтр несогласованного или отраженного сигнала расположен на сплиттере. Благодаря этому падение сигнала происходит только за счет коммутационных помех в месте соединения.

Проходная розетка

Проходные розетки должны решать целый спектр проблем. Они должны обеспечивать достаточный уровень сигнала на данной розетке и минимальное падение сигнала на последующих розетках. Поэтому их конструкция значительно сложнее.

Проходная розетка

• Проходная розетка имеет два разъёма для подходящего и отходящего кабеля. Контактная часть розетки может быть выполнена винтовыми, зажимными или смешанными клеммами. Благодаря чему подключить кабель своими руками не составит проблем.
• Падение уровня сигнала для такой розетки составляет те же самые 1 – 3дБ. Но тут есть некоторая особенность. Дело в том, что падение сигнала на отходящем кабеле может составлять от 10 до 15 дБ.
• Связано это с тем, что в проходной схеме необходимо обеспечить фильтрацию отраженного сигнала. Для этого в розетке предусматривается специальное сопротивление емкостного или резисторного типа. Оно снижает уровень помех на всех розетках в схеме.

Оконечная розетка

Оконечную розетку часто путают с одиночной. Но конструктивно они несколько отличаются. И дело здесь не только в месте установки.

Оконечная розетка

Итак:

• Инструкция по установки оконечной розетки предполагает ее использование только в проходной схеме в качестве конечной точки. При этом контактная часть розетки визуально не отличимая от контактной части одиночной розетки.
• Падение уровня сигнала на такой розетке обусловлено только переходными сопротивлениями и составляет 1 – 3 дБ. Но здесь есть та же особенность, которая свойственна проходным розеткам.
• Телевизор подключенный к такой розетки выдает отраженный сигнал, который в виде помех или наложенного изображения может проявляться на соседних телевизорах в схеме. В связи с этим здесь так же предусмотрен фильтр несогласованных сигналов. Потери на нем составляют 10 – 15 дБ.

Одиночные розетки с двумя выводами и другие виды ТВ розеток

Отдельно хотелось бы рассмотреть одиночные или простые розетки, которые содержат два ввода под кабель. Это несколько озадачивает потенциальных покупателей и им кажется, что их хотят обмануть.

• Дело в том, что многие производители выпускают одиночные розетки на два питающих кабеля. Второй кабель служит в качестве дополнительного источника питания.
• Допустим у вас была розетка для ТВ антенны. Но вы решили подключить спутниковое телевиденье. Дабы не переделывать полностью телевизионную сеть вы просто можете подключить второй кабель к розетке. При этом благодаря частотному разделению сигналы не будут вносить помех.

Тройная розетка

• Отдельно хотелось бы отметить двойные розетки TV-R (TV-FM), а также тройные TV-R-SAT (TV-FM-SAT). Для подключения таких розеток используется один или два кабеля. За счет разной частоты сигнала они разделяют сигнал на телевизионный, радио и спутниковый сигнал.
• Так розетка для ТВ кабеля передает сигналы с частотой 5 — 68 и 120 ­- 862МГц, радио вывод передает сигналы в частоте 87 – 108МГц, а спутниковый сигнал поступает в диапазоне частот 950 – 2400МГц. Благодаря этому вы можете максимально унифицировать вашу телевизионную розетку.

Возможные ошибки при заземлении

1. Коробка распределения электропроводов после окончания ремонта выступает сверх лицевой части. Это нарушает целостность интерьера.
2. Нерабочий разъем. Приходится использовать разветвитель с другой ТВ розетки для просмотра телевизора в данном месте.
3. Выступающий каркас розетки, который плохо сам держится в подготовленной коробке и неплотно прижимает разъем электро-кабеля.
4. Выбор материалов низкого качества. Их особенности:

• провода с плохой изоляцией пропускают слабый сигнал, изображение на экране ухудшается;
• повреждение изоляции.

1. Установка делителей и телевизионных соединений в труднодоступных местах:

• в стенах под штукатуркой;
• в подвесных потолках;
• за декоративной отделкой.

Возможные ошибки при заземлении

Работа должна быть проделана аккуратно, поэтому следует проконтролировать, чтобы снаружи не выступала коробка распределения проводов. Иначе будет выглядеть как минимум некрасиво.

Разъем телевизионной розетки находится не в рабочем состоянии и приходится пользоваться сторонним разветвителем от другой рабочей розетки.

Недостаточно надежно зафиксированный разъем для электро-кабеля, что может быть связано с плохо закрепленным каркасом самой розетки.

Установка, регулярно используемых, точек в труднодоступных местах:

• Скрытие за декоративной отделкой;
• Спрятанные за древесным потолком;
• Перекрытые в стенах под штукатуркой.

• Моментный двигатель: принцип работы, основные характеристики и преимущества

• Для чего нужен автоматический выключатель в квартире

• Почему ноутбук MacBook перестал заряжаться

Порядок установки простой TV розетки

Перед монтажом розетки необходимо провести кабель (для простой одиночной – единственный кабель, ведущий от распределительного устройства). Его маскируют или закрытым способом – под штукатурку (гипсокартон, декоративную панель), или открытым – по поверхности стены, в кабель-канале. Для второго варианта необходимы внешние (накладные) розетки.

Для образца возьмем качественное изделие французского производителя.

Розетка для подсоединения коаксиального антенного кабеля известной французской марки Schneider Electric. Это простой (одиночный) модуль MGU5.462.18ZD, предназначенный для подключения одного телевизора

Перед установкой дрелью с круглой насадкой необходимо вырезать отверстие и вставить пластиковую коробку (подрозетник). Из отверстия должен выходить кабель длиной около 15 см.

Конец кабеля следует подготовить: убрать часть внешней изоляции таким образом, чтобы медная жила выступала примерно на полсантиметра, и часть экранирующей оплетки была тоже оголена

После отделения лицевой панели находим прижимной винт, обеспечивающий стабильность, и немного откручиваем его, чтобы было легче вставить антенный кабель

Вставляем кабель по направлению стрелки и фиксируем специальным прижимом, закручивая винт.

Под стрелочкой находится маленькое сквозное отверстие для контроля присоединения медного проводника. Но для большей надежности визуального осмотра мало, для более эффективной проверки качества установки необходимо воспользоваться тестером

Проверка тестером исключит возникновение короткого замыкания из-за нечаянного соприкосновения оплетки с проводником.

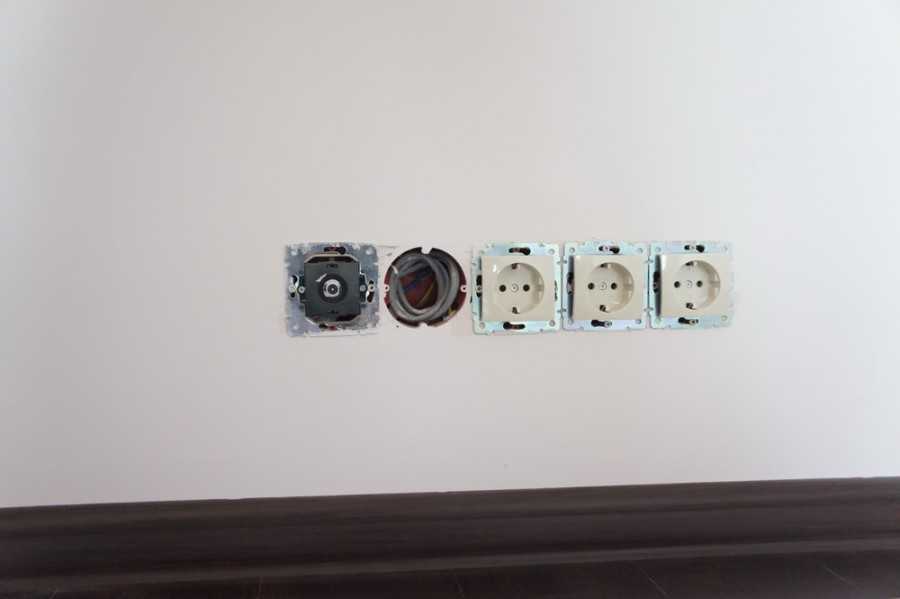

Аккуратно, стараясь не нарушить положение кабеля, вставляем корпус в подрозетник, прикручиваем крепежом и защелкиваем лицевую декоративную панель. Используя уровень, выравниваем положение блока

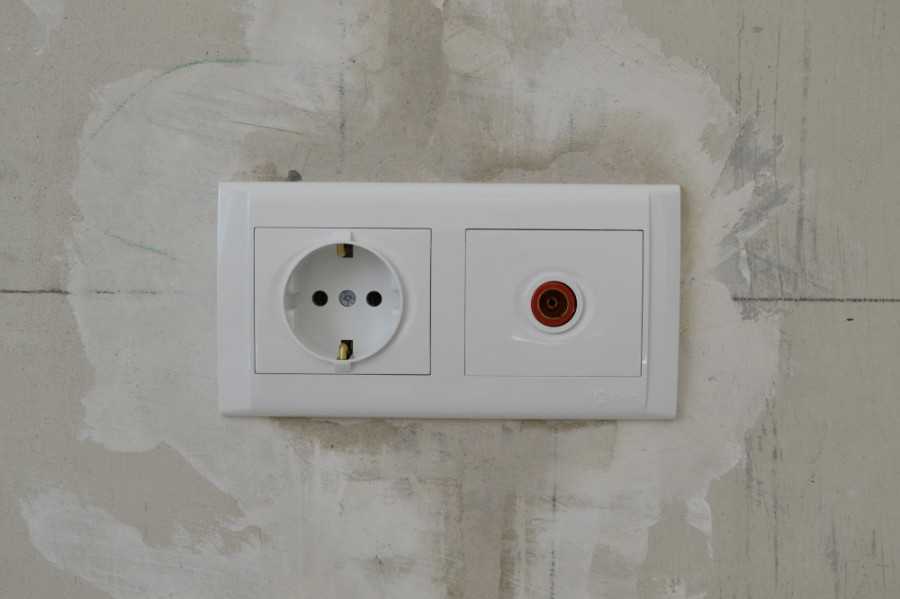

Результат сборки и установки – никаких торчащих проводов и незащищенных разъемов.

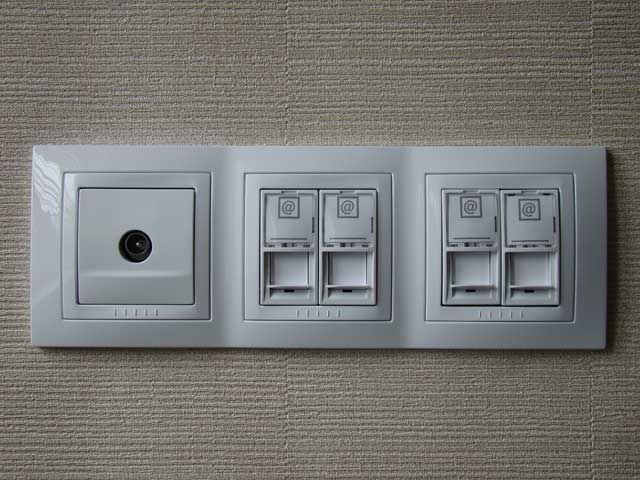

Блок розеток обычно представляет одну длинную панель, разделенную на несколько функциональных секторов: для подключения коаксиального кабеля, интернет провода RJ-45 (витой пары) или электрических кабелей

Монтаж проходного модуля будет немного отличаться.

Схемы подключения ТВ розеток

Подключение ТВ розеток по схеме “звезда”

Ввод в квартиру один, а телевизоров в современной квартире 2-3. Чтобы подключить два и больше телевизора, используют специальное разветвительное устройство – сплиттер, у которого один вход и 2-3-4 выхода. Тогда схема подключения ТВ гнезд для телевизоров будет называться звезда:

Если есть опасения, что мощности может не хватить, то необходимо предусмотреть место и питание для установки ТВ усилителя. Он обозначен на схеме подключения звездой штрихом как необязательный элемент. Расположить усилитель лучше всего как можно ближе к источнику сигнала – на входе в квартиру или лучше телевизионном распределительном щитке в подъезде.

Схема “Звезда” для подключения нескольких телевизоров к одной антенне применяется наиболее широко, так как имеет такие преимущества:

1. Кабели на все розетки выходят из одной распределительной коробки, что удобно при монтаже и обслуживании,
2. Минимальное затухание телевизионного сигнала,
3. При неисправности одной из сигнальных линий или розеток остальные работают в штатном режиме.

Из минусов можно назвать только большой расход антенного кабеля, что является несущественным, особенно при оптимальной разводке. Особенность такой схемы – входной и выходные кабели не должны лежать рядом, чтобы не было проблем с качеством сигнала.

Коробка сплиттера антенны. Выходы антенного кабеля на 3 телевизора – вверху. Сбоку – вход антенны и на будущее вход интернета. Всё сделано кабелем SAT 703. Всё потом заштукатуривается, сверху только крышка для доступа к сплиттеру.

Кстати, такая же схема подключения звездой применяется при разводке силовых питающих цепей, и является наиболее предпочтительной.

Подключение ТВ розеток по проходной схеме

Такое соединение ещё называют схемой подключения “шлейфом“.

Если на схеме звездой розетки на схеме не показаны, то на проходной схеме они необходимы. ТВ розетки в схеме шлейфом необходимо применять только проходные. Последняя розетка в схеме соединения шлейфом должна быть оконечной.

Логично, что сигнал на входе первого телевизора будет более мощным, чем на последнем. Но особо заморачиваться на этом не надо. Дело в том, что уровень сигнала кабельного телевидения достаточно высок, чтобы обеспечить все телевизоры. При использовании качественного телевизионного кабеля и правильном подключении (F – разъемы) картинка на экранах будет не отличима по качеству.

Кроме того, в современных телевизорах давно отработана схема усиления и автоматической регулировки уровня сигнала.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Чем отличается оконечная Телевизионная розетка от проходной? Панель розетки для спутникового тв может быть выполнена в различной цветовой гамме, что дает возможность гармонично вписаться в общий интерьер комнат. Спрашивайте, я на связи!

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.

Подключение розеток для тв по схеме «звезда»

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

Сплиттер на 2 ТВ

Сплиттер на 3 ТВ

Сплиттер на 4 ТВ

У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».

Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.

Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.

Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.

Плюсы «звёздного» подключения

• Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
• Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
• Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.

Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

Подключение по проходной схеме

Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.

Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.

Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.

Со схемами худо-бедно определились, теперь давайте поговорим об установке.

Подключение телевизионной розетки

Чтобы подключить такую розетку, необходимо придерживаться несложного алгоритма:

1. Подготовить и установить подрозетник. Для монтажа устройств встроенного типа, которые наиболее распространены в настоящее время, приходится высверливать в стене отверстие для коробки. Кроме того, для прокладки антенного кабеля, подходящего к такой розетке, придется штробить стену. Эти работы связаны с появлением большого количества пыли, поэтому их стараются приурочить к проведению ремонта в квартире.
2. Подготовить кабель. Для этого необходимо снять слой защитной оболочки примерно на 3 см от его окончания. Далее нужно аккуратно освободить центральный проводник от изоляции на расстояние 1 см от края.
3. Отделить корпус от лицевой панели и суппорта.
4. Присоединить центральный проводник к соответствующей клемме корпуса с помощью винтового соединения.
5. Экран кабеля зафиксировать специальным зажимом, обеспечив при этом их надежный электрический контакт.
6. Присоединить плату к суппорту и закрепить всю конструкцию в подготовленной заранее монтажной коробке.
7. Установить лицевую часть tv розетки.
8. Подключить антенный провод, идущий от телевизора к соответствующему разъему розетки (TV-R-SAT)

На что влияет правильная установка розетки

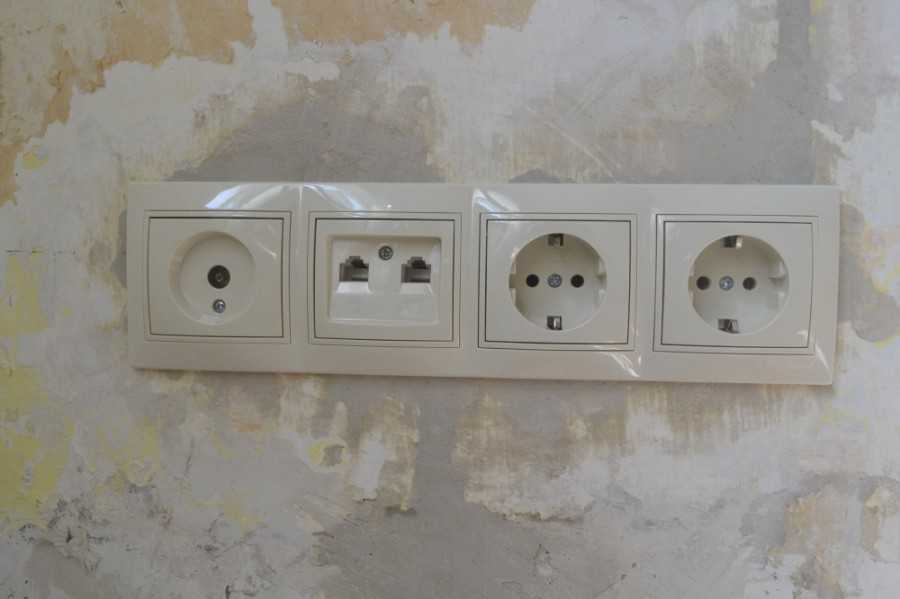

При настенном монтаже телеприемник должен полностью скрывать розеточные гнезда.

Правильно подобранное место установки розеток позволяет:

• скрыть кабели питания, соединения, провода и т.д.;
• расположить телевизионную панель вплотную к стенке;
• избежать сложностей при инсталляции кронштейнов для подвешивания телеэкрана;
• подключать к телеэкрану usb-накопители или другую аппаратуру при помощи кабелей.

Планировать расположение розеток следует при проведении ремонта. В этом случае потребуется нарисовать схему помещения, отметить место просмотра, нахождение телеприемника, представить, как он будет установлен и уже от этого рассчитывать точку, где будут установлен розеточный блок.

Тонкости выбора телевизионной розетки

Современный телевизор отличается от предшественников из прошлого века большими возможностями и универсальностью. Это не просто передатчик видеосигнала, а часть многофункциональной мультимедийной системы.

Она включает в себя трансляцию множества отечественных и зарубежных телевизионных каналов, возможность просмотра фотоснимков и видеороликов с мобильных устройств, выход в сеть интернет, использование игровых приставок.

При огромной нагрузке на роутер беспроводное подключение не всегда отличается надежностью, поэтому не стоит пренебрегать классической установкой розетки под телевизор.

Устройство стандартного модуля

Установка телевизионного оборудования имеет некоторые отличия от монтажа обычных электроточек и рассматривается отдельно, так как важнейшие детали – кабель и розетки – также отличаются.

Строение розетки рассмотрим на примере модели ABB Busch-Jaeger:

Внешне дизайн практически всех типов ТВ-розеток одинаков: пластиковая планка, которая крепится с помощью двух миниатюрных винтиков, и телевизионный вход прямо по центру

Если рассматривать образец из серии Basic 55, то он состоит из следующих частей:

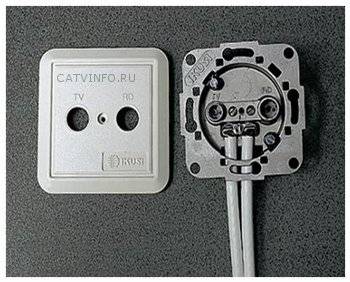

Строение печатной платы может отличаться – у более сложных модулей на ней расположены электронные схемы. На обратной стороне находится механизм, отвечающий за фиксацию антенного кабеля.

Виды розеток по назначению

Перед установкой электрооборудования необходимо определиться с выбором розеток для телевизора на стене.

Чтобы было легче ориентироваться в различных модификациях, производители выделили три основных типа:

Функциональная направленность заложена в названиях категорий, каждая из них обладает своими особенностями.

Например, для составления самой простой схемы, в которой фигурирует один единственный модуль, действующий самостоятельно, понадобится простая розетка. Она принципиально отличается от оконечной, поэтому при покупке требуйте изделие указанного типа.

Схема сборки простой розетки, обеспечивающей нормальное похождение сигнала при оборудовании единственной точки в квартире. Если вместо нее установить другой тип, появятся помехи

Проще говоря, если у вас в комнате один телевизор, к которому проведен один кабель, то это ваш единственно возможный вариант. Если вы установите в квартире несколько телевизоров, но воспользуетесь стандартным разветвителем, то простые розетки также могут пригодиться.

Строение проходной розетки отличается в корне. Она скорее напоминает тройник, имеющий 1 вход и 2 параллельных выхода.

Один выход предназначен для подключения видеоустройства, второй – для кабеля, идущего дальше (или к следующему телевизору, или к очередной проходной розетке). Цепочка из проходных модулей всегда заканчивается монтажом розетки оконечного типа.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Высота Существует еще ряд проблем, например, если где-то в середине шлейфа будет разрыв, то все последующие после него розетки перестанут работать. Спрашивайте, я на связи!
