Описание и разновидности указателей напряжения

Виды указателей для определения напряжения

Токопроводящие части установок, с которыми приходится работать электро-персоналу, делят по величине питающего напряжения. Различают цепи с напряжением до 1000 В и свыше 1000 В. В связи с тем, что применение УН подразумевает прикосновение его рабочим электродом к оголённому проводу, индикаторы подразделяют на указатели напряжения до 1000в и рассчитанные на напряжение выше 1000 В.

Кроме того, УН делятся по следующим характеристикам:

• количеству полюсов (с одним или двумя контактными электродами);
• роду тока (постоянный или переменный);
• типу индикатора (неоновый, светодиодный, цифровой, акустический).

В линейке современных индикаторов существуют образцы с бесконтактным тестированием наличия высокого напряжения. УН позволяет проверять присутствие Uфазного (Uф) на высоковольтных линиях (ВЛ) и шинных токовых сборках закрытых (ЗРУ) и открытых (ОРУ) распредустройств с Uф от 1 кВ и выше.

Информация. Бесконтактный УН выдаёт сигнал прерывистый оптический или акустический при приближении его тестирующей части к элементу, находящемуся подUф. Собственный источник питания позволяет не только выдавать сигналы индикации, но и контролировать исправность УН.

Однополюсный указатель

Указатели низкого напряжения (УНН) с одним полюсом имеют расположенную в корпусе неоновую лампочку. Она имеет порог зажигания до 90 В и последовательно включенное сопротивление, один конец которого подключён к контактной площадке на корпусе индикатора. Чтобы определить наличие Uф, необходимо коснуться оголённого провода жалом указателя, а пальцем руки – контактной площадки на корпусе. В результате происходит замыкание ёмкостной цепи через тело человека на землю. При наличии напряжения индикатор начинает светиться.

Однополюсные указатели могут выполняться в виде отвёртки с прозрачным корпусом, внутри которой светится лампочка. Примерами таких пробников служат ИНО-70, УНН-90 и другие.

Осторожно. Однополюсные индикаторы предназначены для тестирования отсутствия или присутствия только переменного напряжения. Перед применением необходимо знать величину предельно допустимой разности потенциалов

Эта информация наносится на корпус устройства

Перед применением необходимо знать величину предельно допустимой разности потенциалов. Эта информация наносится на корпус устройства.

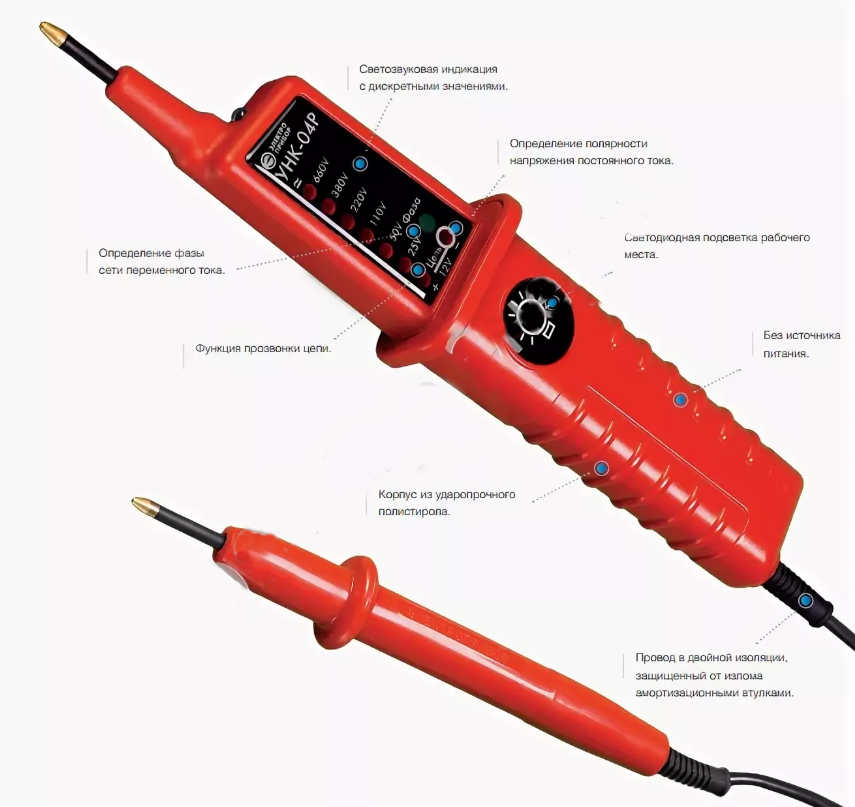

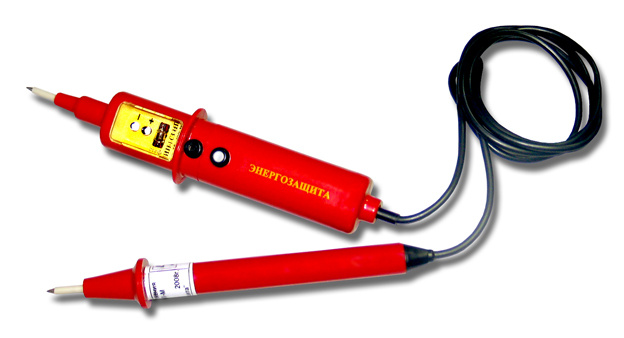

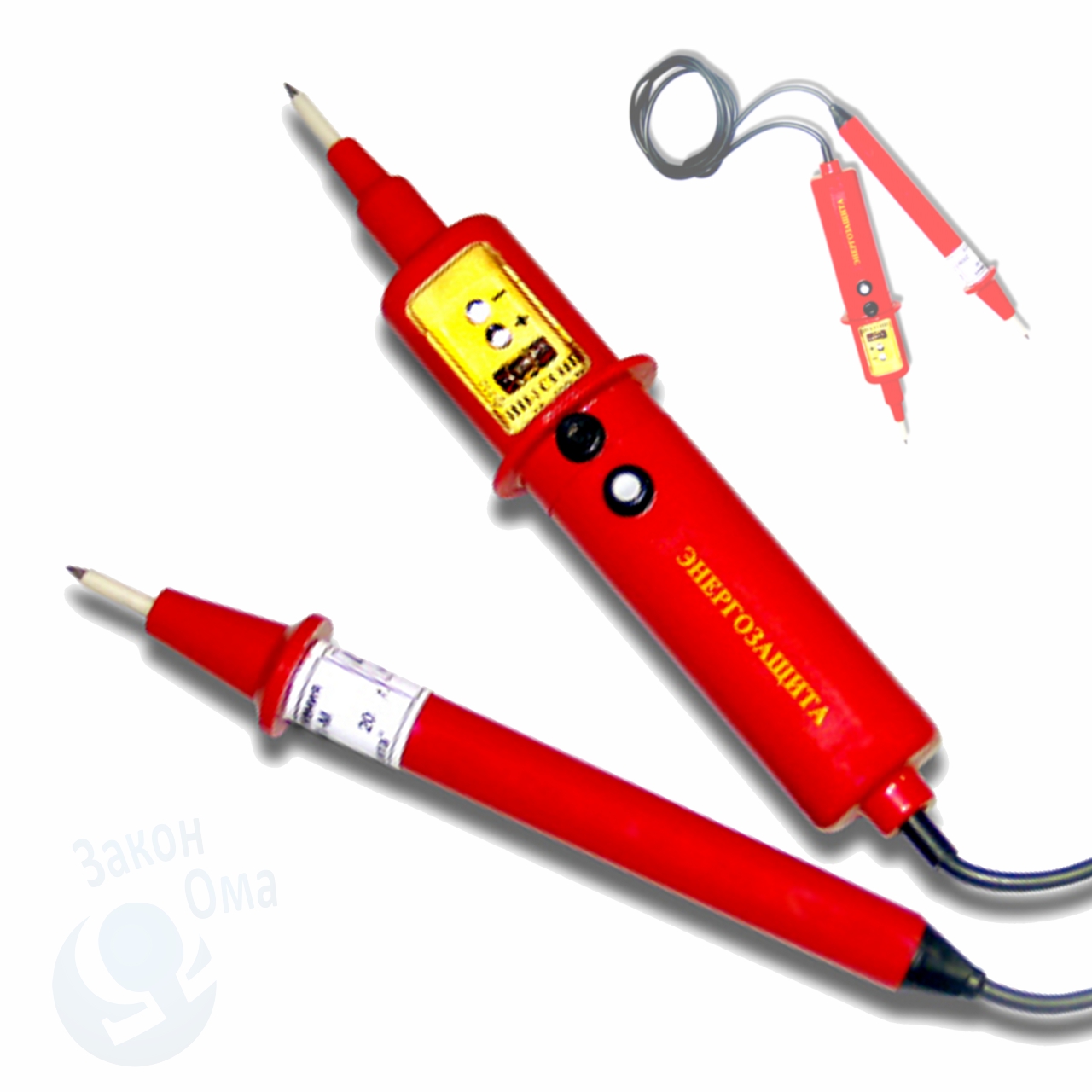

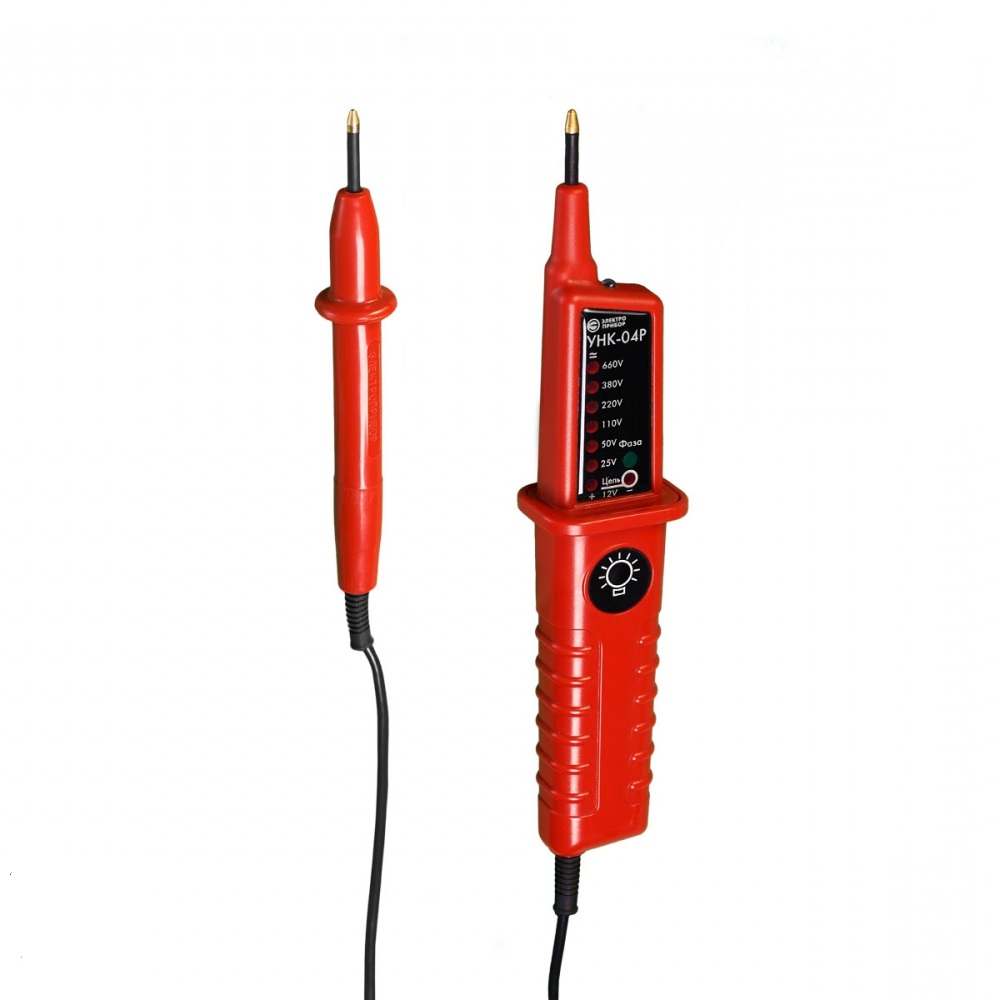

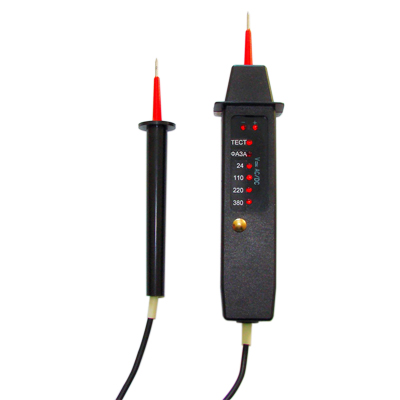

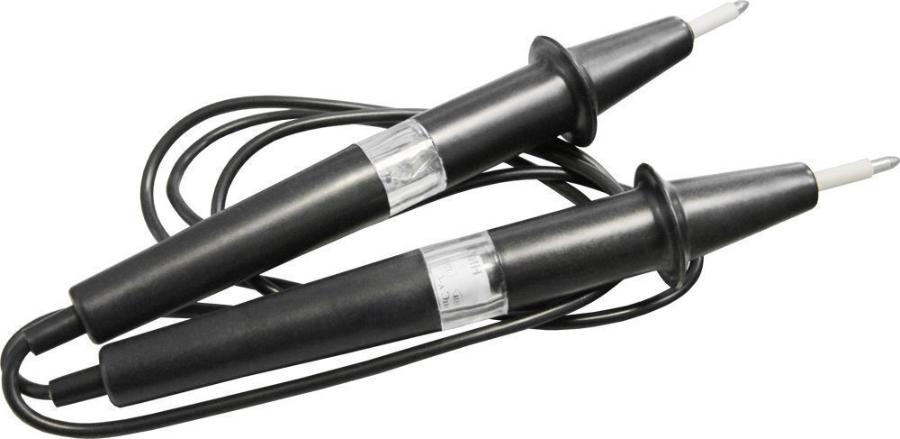

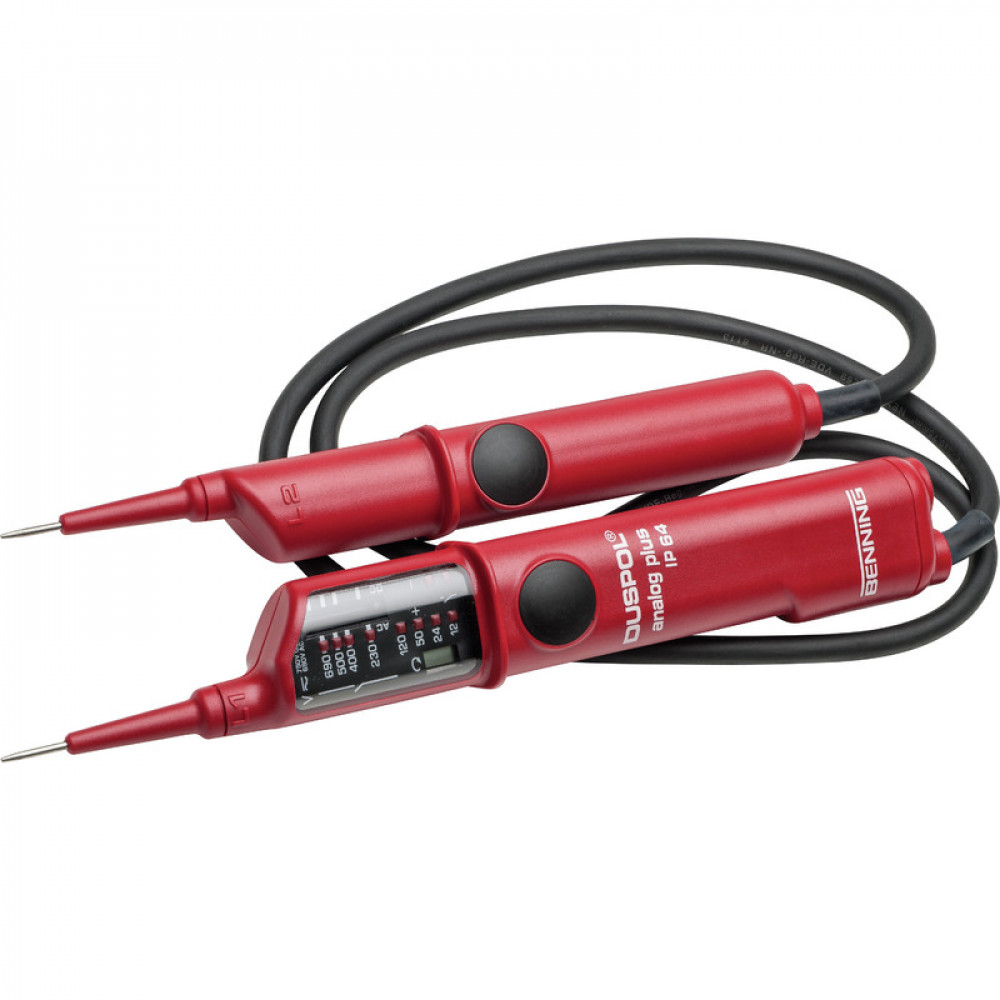

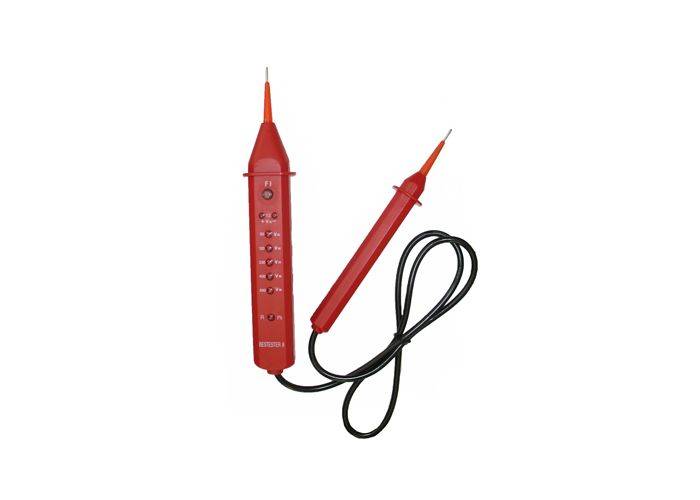

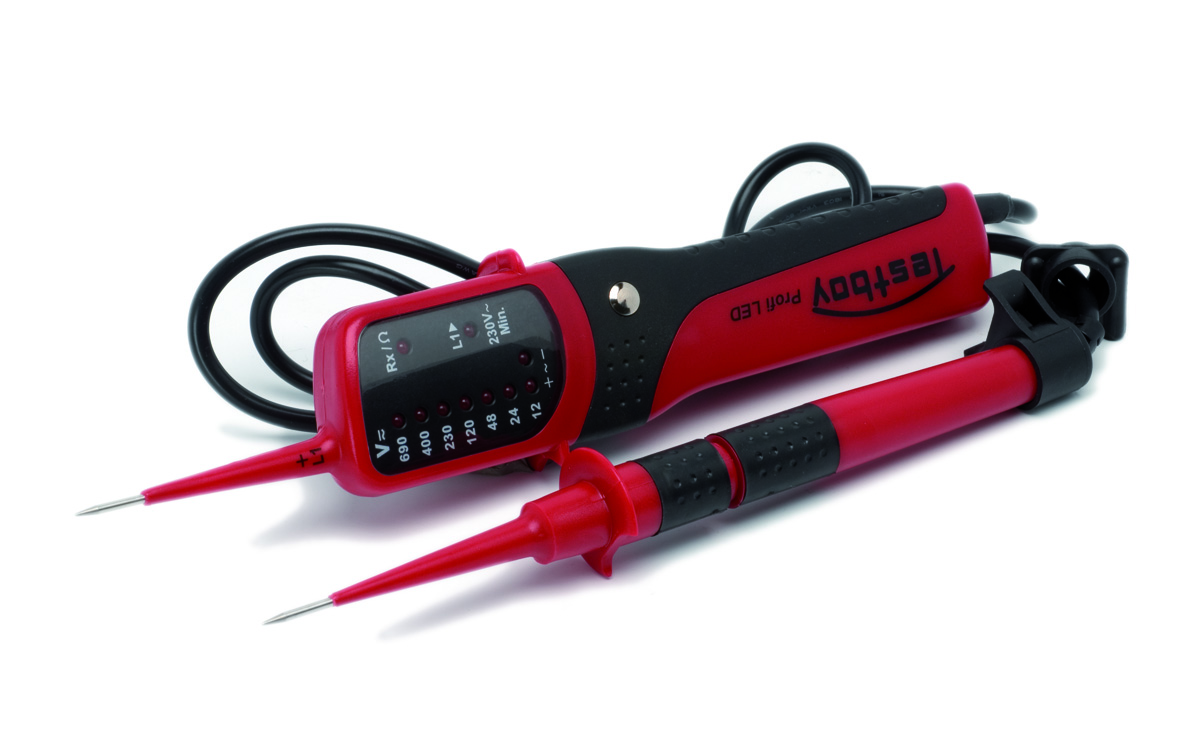

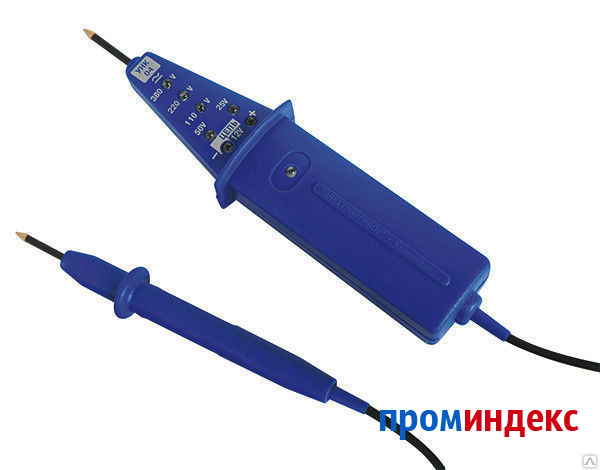

Двухполюсный указатель напряжения

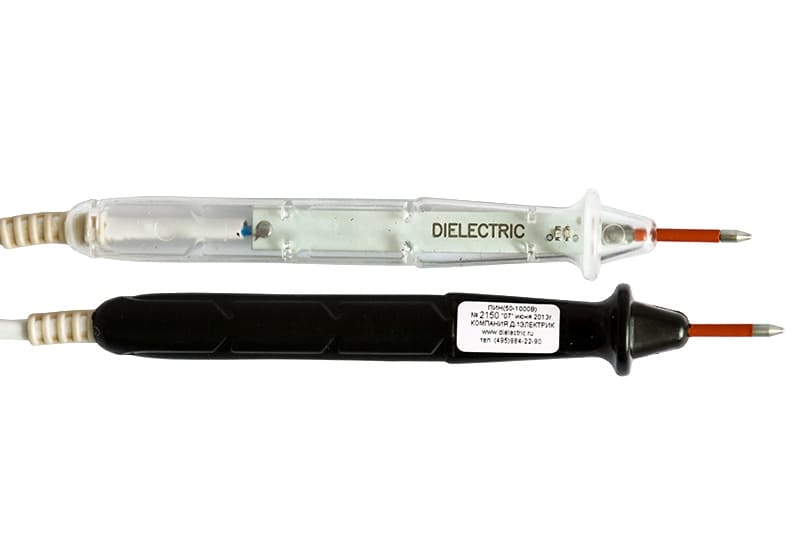

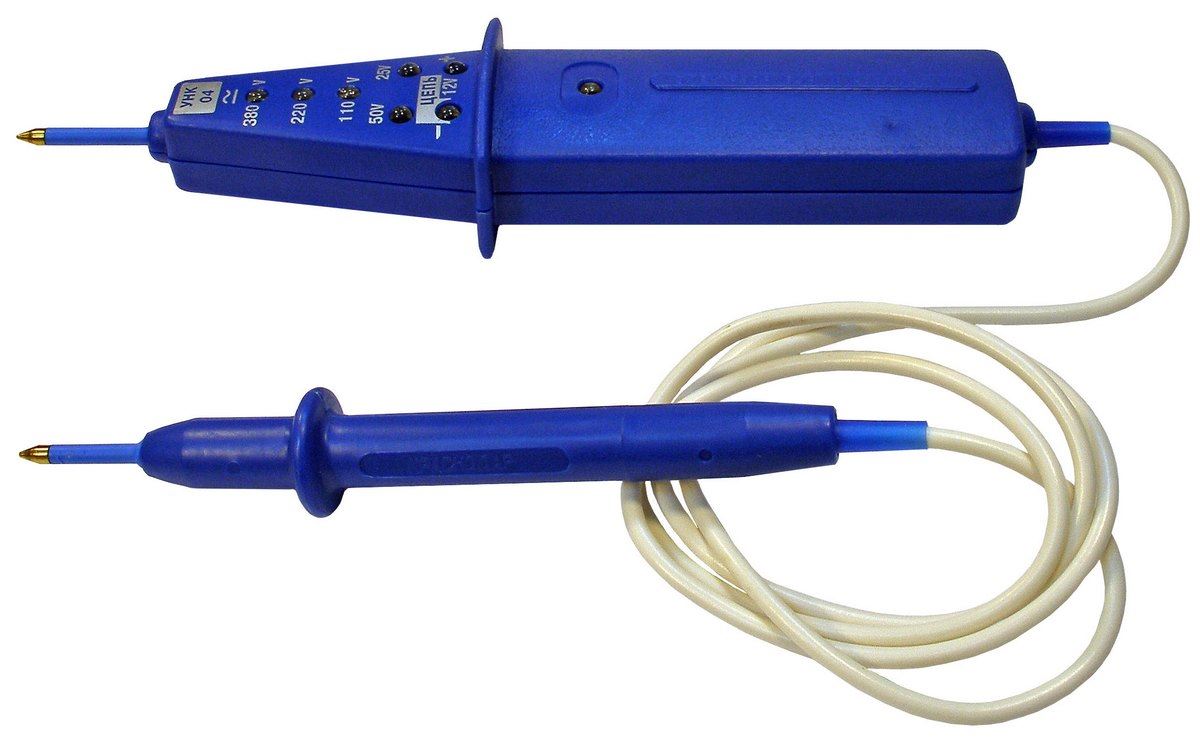

Индикаторы напряжения пин 90 относятся к УН, имеющим два полюса присоединения к участку, проводящему электрический ток. Пин 90 как модель, представляющая подобные тестеры, позволяет работать в интервале значений от 50 В до 1000 В. Им допустимо определять наличие «фазы» по свечению лампы, прикасаясь одним электродом к тестируемому участку, другим – к нулевому или заземляющему проводнику. При отсутствии таковых наличие фазного напряжения можно определить прикосновением одного контакт-наконечника к «фазе», другого – коснувшись пальцем руки. В трёхфазных сетях переменного тока можно проверять как фазное (220 В), так и линейное напряжение (380 В).

Важно! Перед работой с УН необходимо визуально осмотреть корпуса на отсутствие механических повреждений, гибкий проводник – на целостность изоляции. Перед работой необходимо убедиться в исправности индикатора касанием участка, заведомо находящегося под напряжением

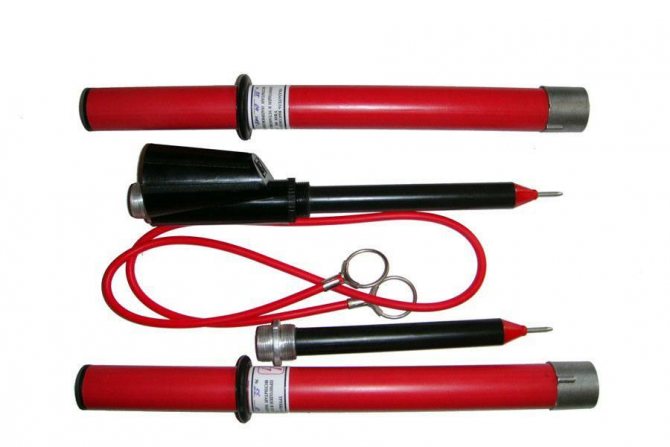

Указатели высокого напряжения (УВН) свыше 1 кВ

На ЛЭП 6-10 кВ применяется индикатор напряжения увн 10. Это устройство позволяет осуществлять контроль Uф, как на воздушных линиях, так и в наземных установках высокого напряжения. Он принадлежит к группе основных защитных средств для работы в ЭУ, так как с его помощью приходится прикасаться к находящимся под напряжением частям установок.

Устройство включает в себя: рабочую часть, изолирующий участок и рукоятку. В рабочей части находится электросхема, которая выполняет преобразование электрического сигнала в светозвуковую форму. Схема расположена в зоне затенителя (отражателя), который предназначен для усиления оптической и акустической индикаций. Это достигается путём её направленного действия.

Основные требования, предъявляемые к конструкции УВН:

• сигналы индикации должны иметь непрерывный или прерывистый режим работы и чётко распознаваться;
• изолирующая часть должна быть расположена строго между рукояткой и рабочей частью;
• если изолирующая часть состоит из нескольких звеньев (разборная) или телескопическая, то крепление между звеньями должно обеспечивать прочность всей конструкции, раздвижную фиксацию от самопроизвольного движения;
• указатель должен иметь массу, позволяющую работать с ним одному человеку;
• резиновый или пластмассовый кожух затенителя обязан содержать зеркальный отражатель.

Разновидности.

В общедоступной продаже сегодня имеется несколько видов отверток-индикаторов напряжения. Они отличаются, как по функциональности, так и по способу индикации: визуальный или звуковой.

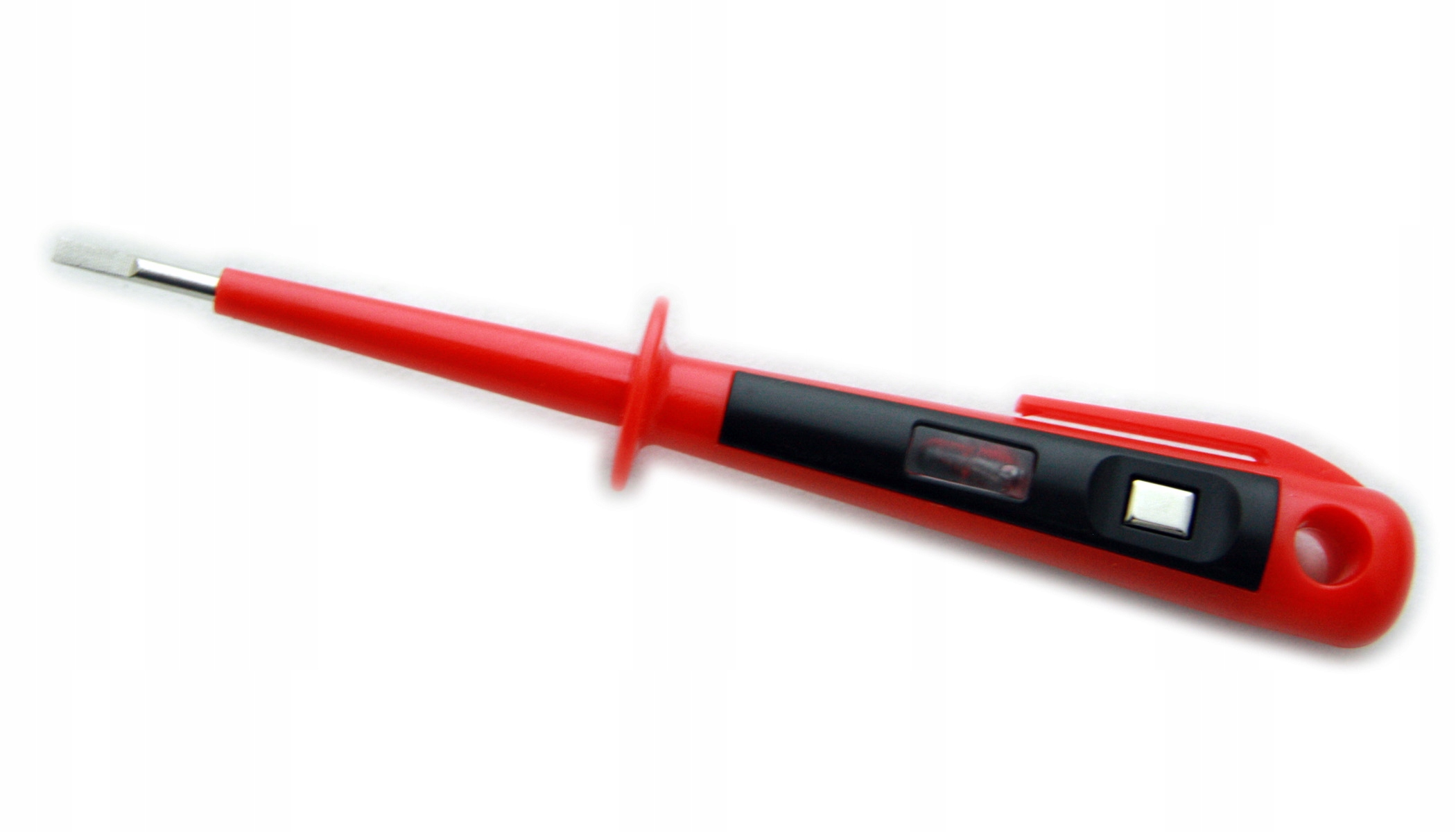

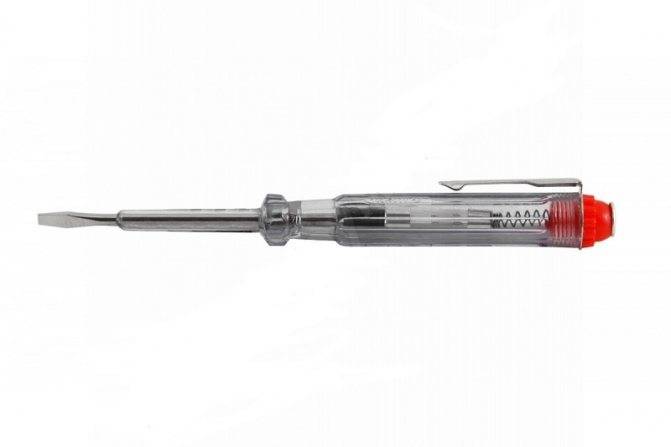

Вариант 1. Обычная отвертка-индикатор.

В ее корпус помещена неоновая лампа и сопротивление высокого номинала. Электрическая цепь представляет собой: нос отвертки, неоновую лампу, сопротивление и контактную площадку на торце отвертки. Не последнюю роль в ней играет и человек.

Функциональное назначение – банальный поиск напряжения, а точнее провода, имеющего фазу в переменных цепях напряжения от 60 до 220 В.

Как пользоваться обычной отверткой-индикатором?

Рассмотрим ее работу на примере. Вставляем отвертку в гнездо розетки и дотрагиваемся до контактной площадки на ручке отвертки. Если неоновая лампа загорелась, значит, на данном контакте имеется напряжение (фаза).

К плюсам такого индикатора можно отнести, отсутствие необходимости в элементах питания, а также простоту и надежность конструкции.

Визуально данное устройство очень схоже с предыдущим видом. Однако отличие есть и не одно:

• поиск напряжения (фазы) может осуществляться без касания контактной площадки на торце отвертки;
• предел обнаруживаемого фазного напряжения более широкий, чем у предыдущего варианта;
• отвертка со светодиодной индикацией можно прозвонить цепь на предмет разрыва.

Для последнего необходимо нос отвертки упереть в один конец цепи, например, центральный контакт лампы накаливания и, держа саму лампу за цоколь, прикоснуться пальцем к контактной площадке на торце отвертки. При исправной лампе накаливания индикатор-светодиод загорится. По такому же алгоритму можно проверить провода удлинителя или короткого участка проводки.

Устройства с более сложной логикой, способные не только обнаружить фазу в розетке или прозвонить проводку, но и бесконтактно обнаружить ее под нетолстым слоем штукатурки. Более того некоторые представители этого вида могут обнаружить скрытые под отделкой места обрыва электропроводки. Такие отвертки, как правило, имеют как световую, так и звуковую индикацию. При необходимости их чувствительность может быть настроена под необходимые виды работ.

Описание и принцип работы

Указатель высокого напряжения и низкого – это универсальный прибор переносного типа, предназначенный для определения напряжения на токоведущих проводах или клеммах отдельных электрических устройств (УВН 10, УНК, УВНК-10, BN-020022 Profipol Benning и прочие).

Данное приспособление необходимо при работе на различных предприятиях или выезде электромонтажников на объект. Главным отличием этого указателя от стандартных измерителей является то, что он поможет определить только наличие нагрузки, но не её показатели, в отличие от моделей, которые устанавливаются на дин-рейку.

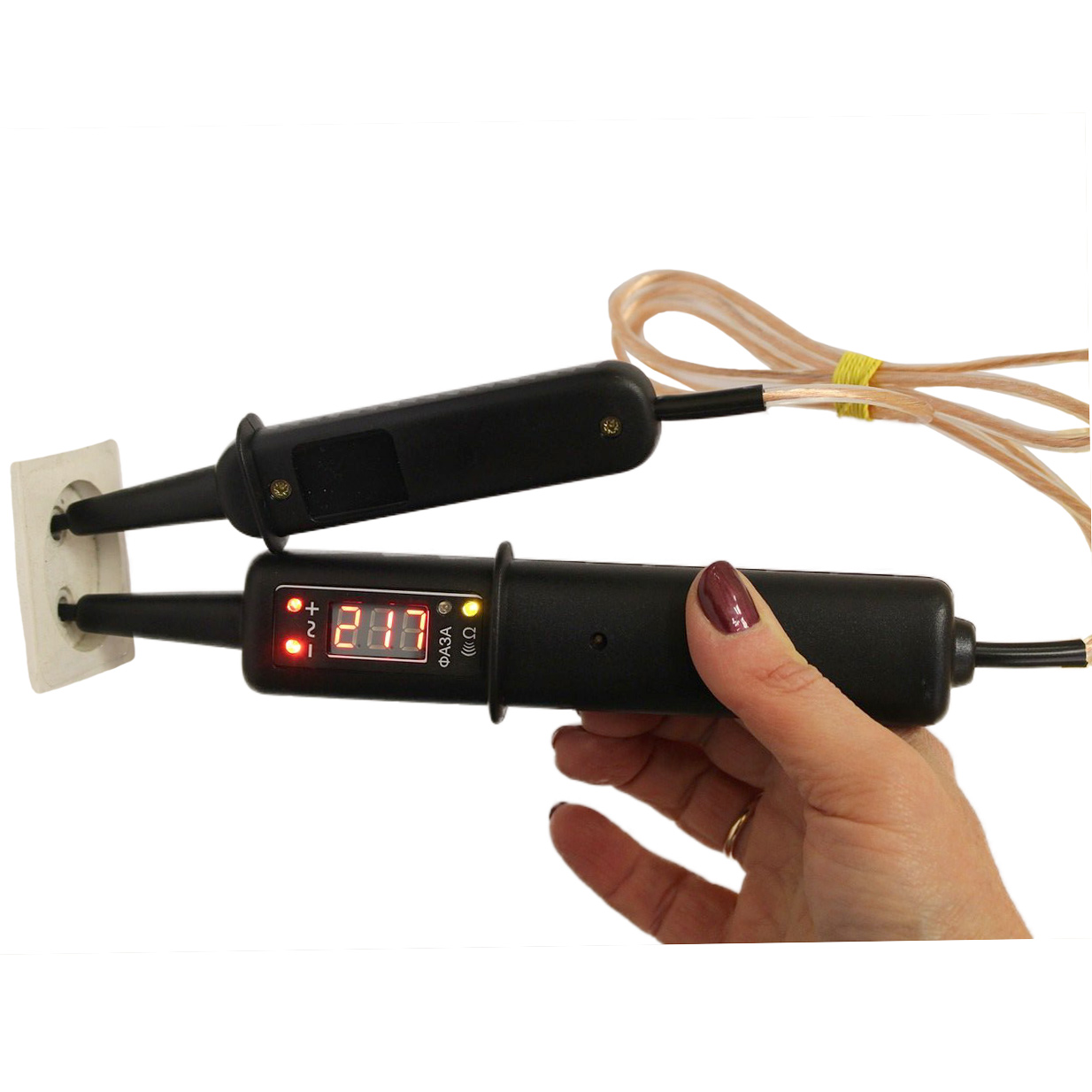

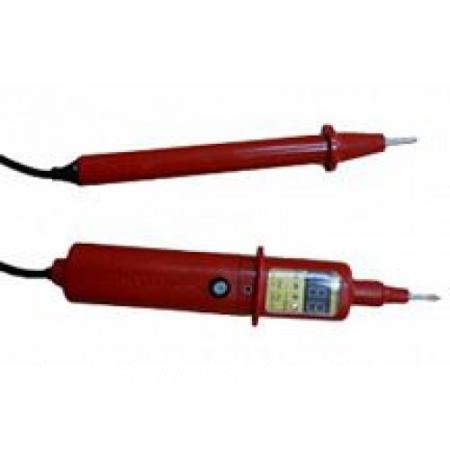

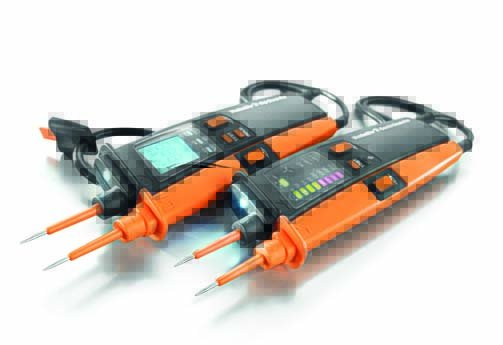

Фото – индикатор с цифровым дисплеем

В основном сейчас используются только устройства напряжения до 1000 Вольт, такой указатель может быть двухполюсный и однополюсный, у них схожая схема, но разные области применения. Во время работы устройства с двумя полюсами нужно подключать к двум токоведущим жилам или контактам, в то время как однополюсный только к одной. Следует знать, что двухполюсные указатели более точные, поэтому они называются высоковольтные и применяются во время сложных работ.

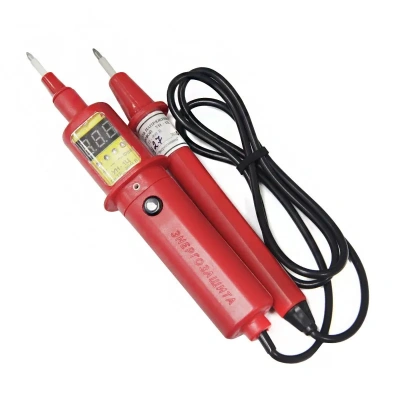

Фото – УН ПИН-90

Помимо этого также есть бесконтактный указатель. Проверка с его помощью проводится без подключения к токоведущим клеммам. Это значительно увеличивает безопасность во время определения напряжения. Устройство оснащено цифровой индикацией, причем на ней отмечается не только наличие вольтажа, но и приблизительный размер благодаря магнитному полю.

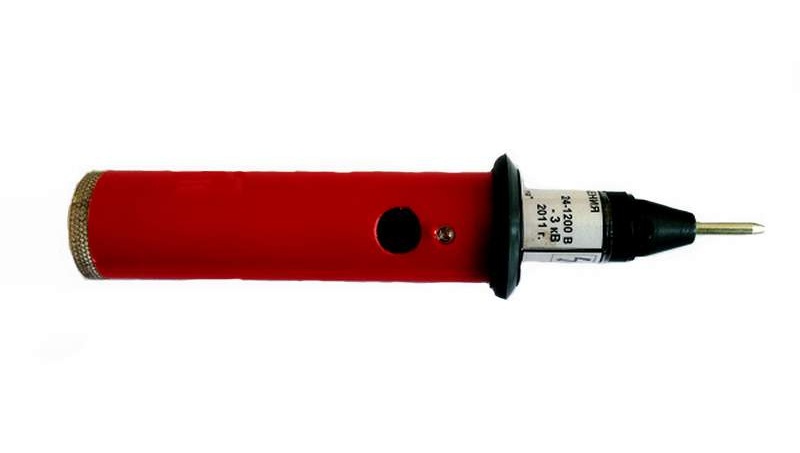

Фото – однополюсная модель

Бывают переносные модели на батарейках и варианты, требующие подключения к сети (например, указатель или индикатор напряжения типа Контакт 55ЭМ, УВНУ-10 кВ СЗИП, ЭЛИН-1-СЗ ВЛ). В первом случае питание осуществляется при помощи двух или более батареек, реже от аккумулятора (это УВНК, УННО, УНК, ЭИ-9000/1, Duspol digital LC, Ратон). Это позволяет использовать прибор на местности, при выезде или на ремонтных работах вдали от рабочей сети электропитания.

Фото – импортный УН DT-9902

Принцип работы прибора довольно простой. Во время подключения к сети (при помощи соединения с токоведущими частями) производится сравнение потенциалов. Это повышает или понижает сопротивление в резисторах указателя. Из-за этого индикатор, который потребляет самые малые доли ампер, протекающих в проводах или клеммах, загорается либо издает звуковой сигнал. Если при работе индикатор молчит – то нагрузки нет. В отдельных случаях наблюдается планомерное затухание сигнала – это значит, что в проводах была остаточная энергия.

Требования к указателям напряжения ГОСТ 20493-2001:

1. У приборов до 1000 Вольт обязательно нагрузка индикаторов должно быть не выше 90 В;
2. Однополюсное устройство находится в одном корпусе, в то время как двухполюсное располагается в двух, соединенных между собой шнуром;
3. Любой указатель наличия нагрузки (бортовой, комби и прочие) должны иметь три поверхности: рабочую, изолированную, определяющую и держатель;
4. В отдельных моделях рабочая часть соединяется с индикатором;
5. Поверка указателей производится каждый раз перед использованием при помощи напряжения 2 кВ, при этом она длиться не более минуты.

Нужно помнить, что инструкция по безопасности требует полной подготовки перед использованием аппарата. В частности, необходимо надеть энергокомплект, включающий диэлектрические перчатки и ботинки. Эти требования указаны для электрического прибора, и они отличаются от моделей индикаторов в УАЗ, ВАЗ и прочих авто, судов и т. д.

Видео: UT 15В индикатор напряжения

Это интересно: Термоусадочные трубки — что нужно знать

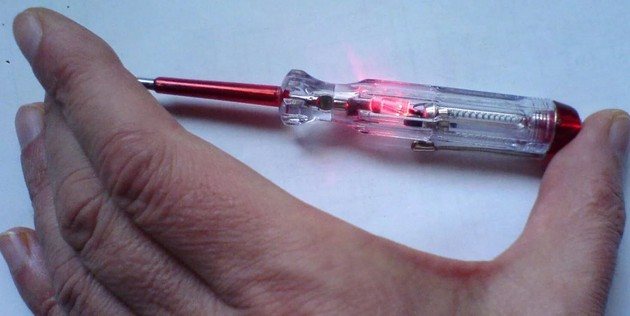

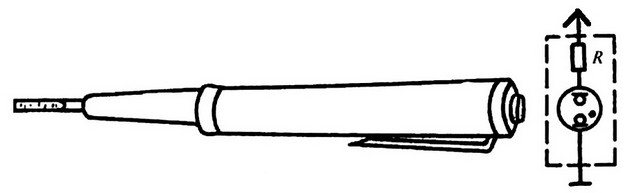

Однополюсная конструкция

Электрический ток протекает между фазой (точка измерения) и заземляющим контуром, который обеспечивает тело человека (оператора). Внутри прибора простая электрическая цепь, состоящая из неоновой лампы и резистора. Сопротивление подбирается таким образом, чтобы электрический ток не превышал безопасное для человека значение.

В то же время, сила тока должна обеспечивать надежное срабатывание индикатора. Для неоновой лампы достаточно нескольких сотых миллиампер, так что схема работает устойчиво.

Как пользоваться таким указателем? Прибор удерживается в одной руке, палец кладется на тыльный контакт. После чего измерительный щуп прикладывается к токоведущей части электроустановки. При наличии потенциала контрольная лампа загорается.

Интересно, что различные «продвинутые» схемы с транзистором и светодиодом не так надежны, как простая неоновая лампа и графитовый резистор. Высокий процент ложных срабатываний не позволяет использовать такой прибор в профессиональных целях.

Преимущества:

• дешевизна прибора;
• оперативность использования;
• возможность работать одной рукой.

Недостатки:

• низкая точность и надежность;
• нет расширенного функционала;
• потенциально опасен: есть контакт открытых участков тела с измерительной частью прибора.

Общие сведения об индикаторах

Устройства обнаружения потенциала на токонесущих элементах сети работают по различным принципам, связанным со свойствами электричества. Сообразно действию определённого качественного показателя изготавливают указатели низкого напряжения. Существуют нормативы, определяющие требования к приборам контроля.

Принцип действия

Внутри всякого предмета находятся электрические заряды: катионы, анионы, электроны. Их число определяет величину положительного или отрицательного потенциала. Разница значений этого показателя — это напряжение, при образовании которого в замкнутом контуре возникает движение зарядов — электрический ток. Это свойство используется при создании приборов для обнаружения потенциала:

• на пути частиц устанавливают сопротивление, снижающее их концентрацию до безопасного для человека минимума;
• остаток электричества преобразовывают в магнитную, световую, звуковую энергию;
• по интенсивности полученного сигнала судят о наличии или отсутствии на проводнике потенциала.

Классификация изделий

Подобрать наиболее подходящий к условиям индикатор низкого напряжения поможет знание ассортимента выпускаемых промышленностью приборов. Разделение модификаций происходит по разным признакам. Производителями предлагаются конструкции по следующим категориям:

1. В зависимости от вида измеряемого тока — для работы в схемах постоянного или переменного напряжения.
2. По количеству операционных контактов — одно- и двухполюсные. Последние универсальны, ими пользуются для определения потенциала в любых цепях. Принцип их действия основан на прохождении активных электронов. Другое устройство у первого типа указателей — однополюсных: в них применяют свойства ёмкостного тока, и пользуются приборами только в переменных сетях.
3. По связи с токоведущими частями — контактные и бесконтактные, позволяющие обнаружить напряжение косвенным способом, не прикасаясь к элементу сети. Примером последнего типа приборов являются индикаторы китайского производства: MS-8 и 58. Состоят они из светодиода, радиодеталей и питаются от миниатюрных батареек, диапазон измерений бесконтактным способом 70―600 В, определение полярности — 1,5―36 В. Неопытным мастерам таким указателем лучше не пользоваться: он реагирует все окружающие предметы.
4. В зависимости от типа индикатора — цифровые и светодиодные.

Требования к изготовлению

К индикаторам напряжения до 1000 В предъявляются определённые условия, которые обязательны для производителей приборов. Полный список требований излагается в государственном стандарте. Наиболее важные условия следующие:

• световой и звуковой сигналы отчётливо распознаются, интервал между импульсами длится не больше секунды, нагрузка на индикаторе — до 50 В;
• однополюсный указатель заключён в 1 корпус, на котором есть электрод-наконечник, а на ручке — контакт для пальца руки оператора;
• у приборов двухполюсных имеется 2 отдельные оболочки, соединённые проводом длиной метр и оснащённые каждый рабочим электродом с открытым жалом до 7 мм.

Вам это будет интересно Осциллограф: принцип работы, устройство и применение Указатели напряжения могут совмещать другие функции — поиск фазной жилы, проверка целостности сети, установление полярности. Условие расширения возможностей прибора — сохранение безопасности использования по основному назначению. До начала работы указатель проверяют потенциалом 2 кВ, включённым в течение минуты.

https://youtube.com/watch?v=SvrZidkn1dU

Испытания и ремонт средств защиты в электроустановках — Указатели напряжения до 1000 В

Указатели напряжения предназначены для определения наличия или отсутствия напряжения на токоведущих частях электроустановок до 1000 В. Указатели напряжения изготавливаются двух типов — однополюсные, действующие по принципу прохождения емкостного тока и пригодные в электроустановках переменного тока, и двухполюсные, работающие по принципу прохождения активного тока и пригодные для проверки отсутствия или наличия напряжения как переменного, так и постоянного тока. Применение контрольных ламп в качестве указателей низкого напряжения не допускается. Однополюсные указатели низкого напряжения имеют электрическую схему, состоящую из газоразрядной индикаторной лампы с добавочным резистором, контакта-наконечника и контакта на торцевой части корпуса. Корпус указателя выполняется из изоляционного материала и имеет упорное кольцо. При проверке наличия или отсутствия напряжения касаются рукой контакта на торцевой части указателя. При наличии напряжения через указатель проходит емкостный ток, обусловленный емкостью «человек — земля». Однополюсные указатели применяются при проверке вторичных цепей, определении фазного провода, при подключении электросчетчиков, выключателей, патронов ламп, предохранителей и т. д. Недостатком этих указателей является возможность свечения лампы через емкостную связь, т. е. от наведенного напряжения. Минимальные размеры указателей напряжения приведены в табл. 8, а характеристики указателей напряжения, изготовляемых в промышленности,— в табл. 9. Таблица 8. Минимальные размеры указателей напряжения (ГОСТ 20493—75)

Примечания: 1. Ограничительное кольцо входит в длину изолирующей части. Размеры рабочей части указателей напряжения не нормируются, однако они должны быть такими, чтобы при работе с ними в электроустановках исключалась возможность междуфазного замыкания или замыкания на землю. 2. Указатели напряжения ранних выпусков с длиной изолирующей части 210 мм допускаются к применению в электроустановках 1—6 кВ.

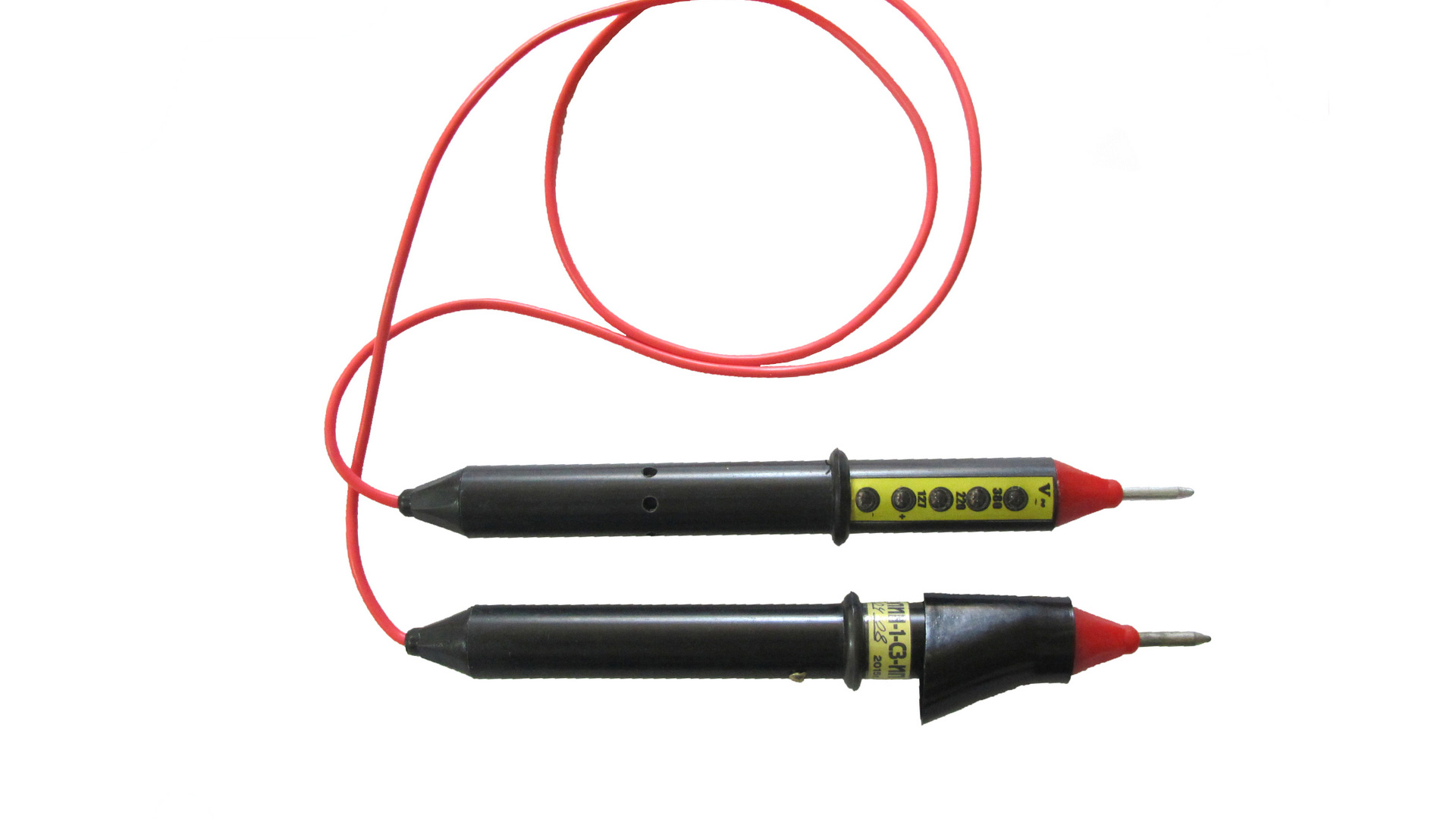

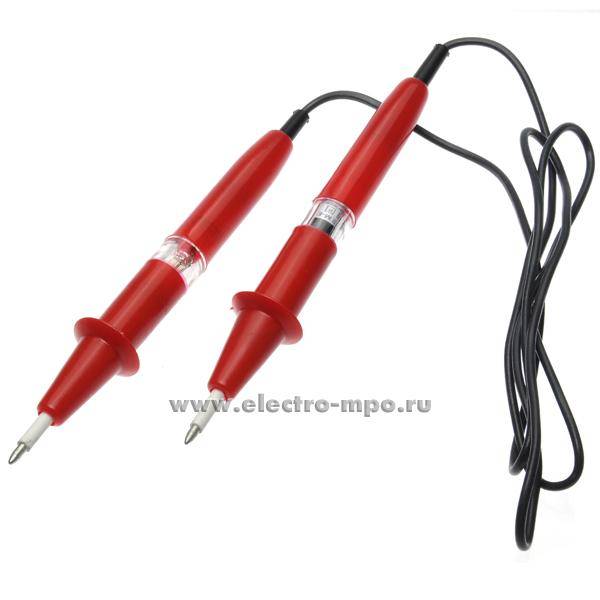

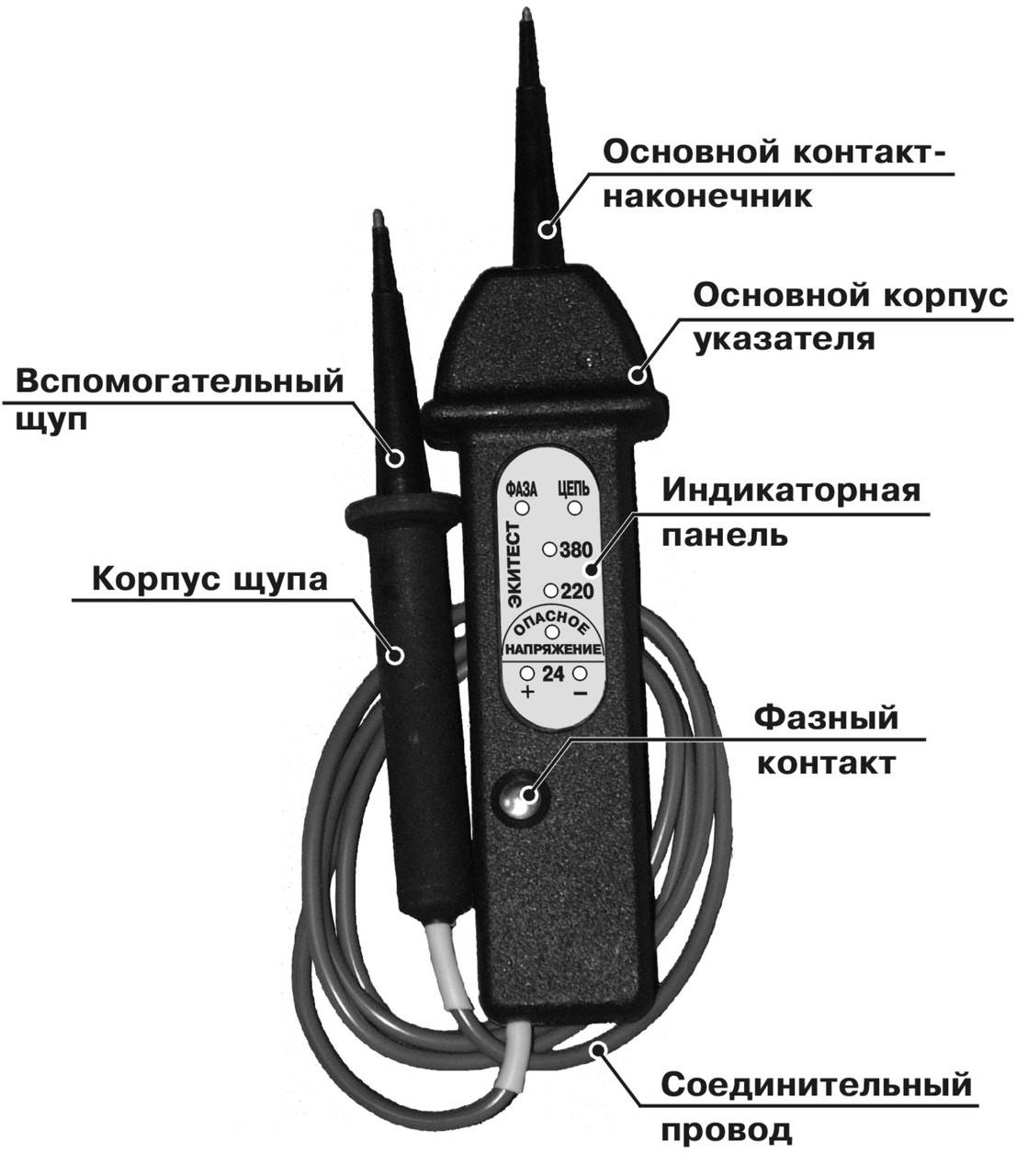

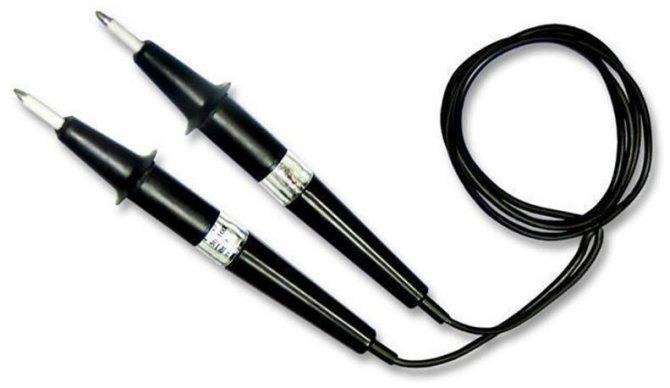

Двухполюсный указатель состоит из двух корпусов, выполненных из изолирующего материала, в которых размещены элементы электрической схемы. Корпуса соединены между собой гибким изолированным проводом длиной 1 м для ВЛ и 0,6 м для остальных электроустановок, выдерживающим испытательное напряжение 2 кВ и имеющим в местах ввода в корпус амортизационные втулки или утолщенную изоляцию.

Таблица 9. Характеристика указателей напряжения промышленного изготовления

В рукоятке указателя напряжения встроен прибор для проверки исправности рабочей части указателя на месте работ. Изготовляется в двух исполнениях — УВН для контроля напряжения и УВН с трубкой ТФ для фазировки.

Поскольку изготовляемые промышленностью двухполюсные указатели напряжением до 1000 В рассчитаны для работы в распределительных устройствах, то применение таких указателей на ВЛ вызывает определенные затруднения и небезопасно. В связи с этим в СКТБ ВКТ Мосэнерго, а также на Шяуляйском экспериментальном заводе электроконструкций разработаны и изготовляются специальные указатели напряжения для проверки отсутствия или наличия напряжения на проводах ВЛ до 1000 В (табл. 9). У таких указателей удлинены корпуса до 0,5—0,9 м (за счет дополнительных электродов), контактные наконечники имеют форму крючков, позволяющих навешивать корпуса на провода ВЛ диаметром до 20 мм. Электрическая схема двухполюсных указателей низкого напряжения содержит газоразрядную индикаторную лампу, зашунтированную резистором, добавочный резистор и контакты-наконечники. Шунтирование резистором индикаторной лампы указателя делает его нечувствительным к наведенному напряжению. При наличии напряжения через указатель пойдет активный ток, обусловленный значением сопротивления резисторов, и индикаторная лампа будет светиться. Распространены также двухполюсные указатели напряжения до 1000 В с использованием линейных газоразрядных ламп типа ИН-9 и индикаторы ИН-92, схема которых содержит магнитоэлектрический прибор, позволяющий измерять напряжение переменного и постоянного тока (табл.9).

• Назад
• Вперед

Испытания указателя

Лабораторные испытания проводят организации, имеющие на это специальную лицензию. Для осуществления проверки собирается схема, в которую включается указатель высоких или низких напряжений.

УНН испытывают на состояние изоляции, величину напряжения индикации. Также проверяют его работу при повышенном напряжении, при этом замеряют ток. Плавно увеличенное от нулевого значения напряжение доводится до превышения рабочего на 10% и выдерживается в течение 1 мин.

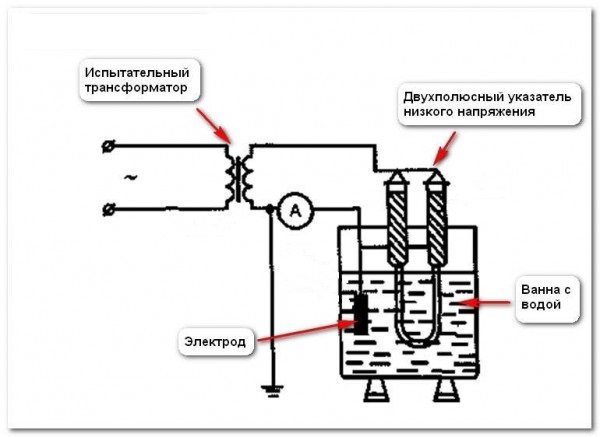

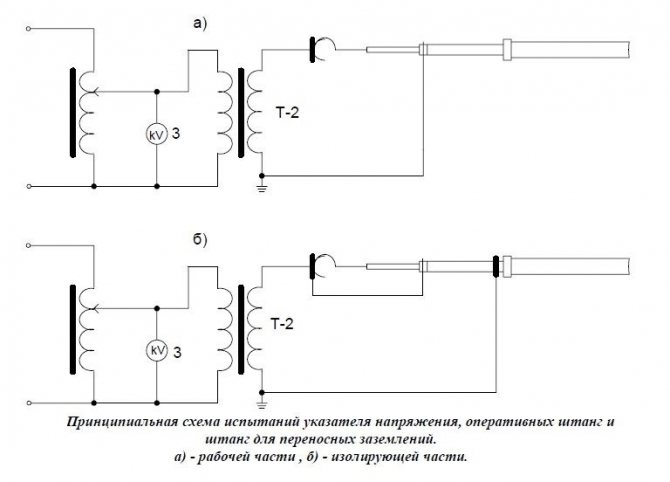

Схема электроустановки для испытания изоляции корпуса и провода УНН до 1000 В

УВН испытывают, начиная с рабочей части, прикладывая напряжение к наконечнику и винтовому соединению. Если индикатор на напряжение выше 35 кВ, рабочую часть не проверяют, испытывают только состояние изолирующей части и рукоятки.

Схема испытательной установки для УВН

Полученные результаты оформляются протоколом и заносятся в журнал. На допущенное к эксплуатации средство устанавливается бирка со штампом, где указана дата следующей поверки.

Указатели и индикаторы напряжения служат для обеспечения безопасности обслуживающего персонала при работах, они же могут таить в себе опасность. Хранение, правильное применение и ежедневный визуальный осмотр должны обеспечиваться тем, кто непосредственно пользуется указателем. Запрещено использование устройства, если срок проверки истёк, а также,если оно подверглось механическому воздействию в результате падения или удара.

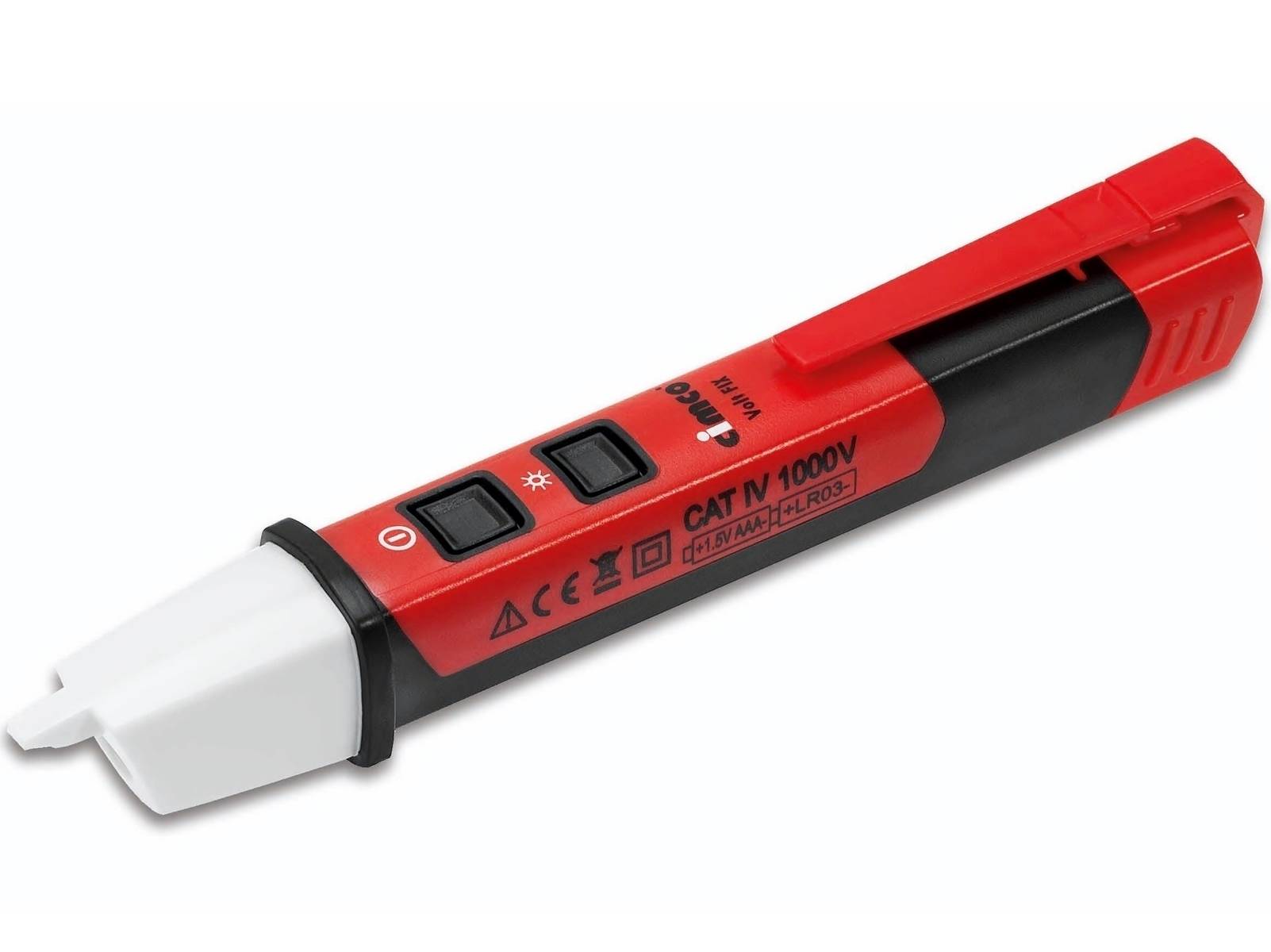

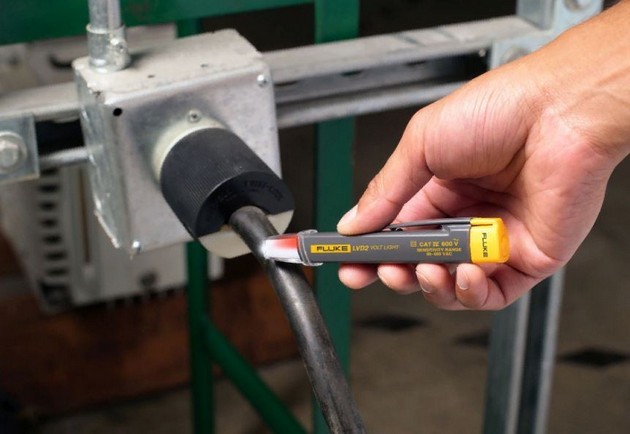

Бесконтактный указатель напряжения

При наличии прямого доступа к открытым контактам электропроводки или электроустановки, производить измерение напряжения легко. А как определить потенциал (хотя бы его наличие) в скрытой проводке?

Для этого существуют бесконтактные индикаторы (не путать с токоизмерительными клещами).

Такие указатели работают не напрямую с электрическим током, а с электромагнитным полем, возникающим вокруг проводника. Фактически, это трансформатор без сердечника, или катушка индуктивности.

Простейшие указатели реагируют на переменное магнитное поле. При его обнаружении срабатывает схема, собранная на триггерах, и на индикатор (LED элемент) подается напряжение. Для усиления эффекта обнаружения, параллельно включается звуковой сигнал.

Разумеется, ни о каких измерениях напряжения не может быть и речи. Мало того, наличие электромагнитного поля зависит от многих факторов, в том числе наличие рядом с проводником заземляющей шины. Иными словами, качественно (по требованиям ПУЭ) проложенный электрический кабель, бесконтактным пробником обнаружен не будет.

Преимущества:

• удобство применения: не надо искать открытые контакты;
• безопасность: нет контакта с токоведущими частями.

Недостатки:

в реальности прибор не гарантирует даже 50 % результата.

Исходя из принципа работы такого указателя, чем сильнее ток в кабеле — тем выше вероятность обнаружения потенциала. Соответственно, если электроприбор не включен, его питающий кабель не будет активно формировать вокруг себя электромагнитное поле. При этом потенциал на фазном проводе присутствует, и опасность поражения электротоком остается.

Перед использованием любого измерительного прибора убедитесь в наличии сертификата соответствия безопасности.

Классификация

Каждый УН имеет различную стоимость, так как по качественным характеристикам относится к определённой технической группе. Определяется группа на основании качеств и испытаний, о чём указывается в специальном протоколе, прилагаемом к прибору. Различают следующие группы:

1. На основании показателей:

• до 1 000 В;
• выше 1 000 В.

2. По количеству полюсов:

3. Универсальные:

• переменный ток;
• при постоянном токе.

4. По индикатору:

• неоновые;
• светодиодные;
• акустические;
• цифровые.

5. Бесконтактные.

Однополюсный указатель можно приобрести от 205 рублей до 2200 рублей. Двухполюсный УН стоит от 170 рублей до 2700 рублей. Универсальные указатели продаются от 615 рублей, а бесконтактные – от 690.

Однополюсные УН просты в работе, внешне напоминают отвёртку или авторучку, и относится к показателям до 1000 В, применяемого для установок с переменным током. Недостатком прибора можно считать невозможность проверки сети с постоянным током. К таким приборам относят, например, ИНО-70, УНН-90.

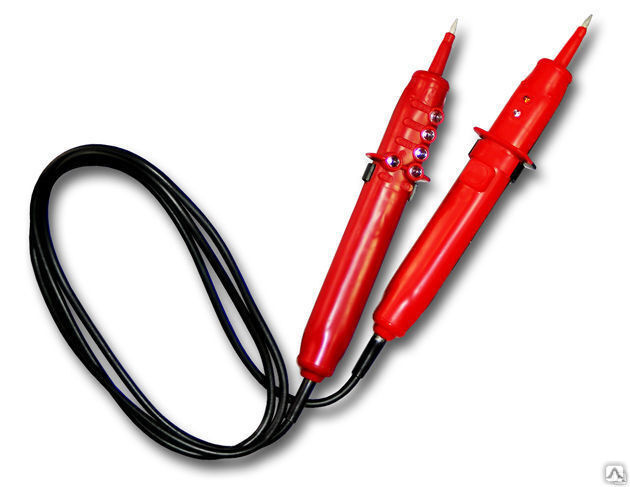

Двухполюсный УН имеет 2 составные диэлектрические части и медный проводник-соединитель. Устройство подходит для проверки сети с переменным и постоянным током. Для этого прикасаются к двум частям установки. Прибор выпускается производителями в виде разных компактных моделей. Светодиодная шкала показывает значения до 1000 В. Так, например, УНН «Комби» в качестве индикатора использует светодиоды. При этом источником питания является конденсатор с большой ёмкостью. Такой УН подаёт также звуковой сигнал. Самым популярным двухполюсным прибором является также Пин 90М.

Все указатели выше 1000 В считаются высоковольтными и контролируют показатели переменного тока при прикосновении к фазе. Такое устройство не имеет контактных площадок и применяется для больших электроустановок. Например, переносной УВН предназначается для проверки установок с напряжением 35 кВ.

Универсальные указатели используют при контроле нуля и фазы. Индикаторами для них выступают светодиоды, при этом источником напряжения является конденсатор повышенной ёмкости. Такие приборы являются незаменимыми для электромонтажников и работников производств, так как позволяют проверять соединения разных электро-цепей, при отсутствии источника питания.

Бесконтактный УН при прикладывании к стене воспринимает электромагнитное переменное поле. С ним легко определить напряжение, не прикасаясь к открытым частям электросети. У прибора имеется звуковой и световой индикаторы. У цифровых приборов присутствует ЖК со значениями, которые высвечиваются на экран.

Конструкция

Указатели классифицируются по различным видам, но конструкция для них является идентичной, и состоит из:

• компактной рукоятки;
• изолирующей корпусной части;
• рабочей поверхности (корпус, сигнальная лампа, конденсатор);
• проводника.

Корпус указателя надёжно защищён от попадания пыли и влаги, и выполнен из электроизоляционного материала, имеющую шероховатость поверхности, не ниже 3 класса по ГОСТу 2789-73. В зависимости от того, к какому виду относится указатель, у него будут присутствовать дополнительные детали конструкции.

Если однополюсные приборы имеют только один корпус, то у двухполюсных присутствуют сразу два. Корпуса у двухполюсного УН соединяются друг с другом гибким проводом до 100см, с изоляционным утолщением у входа (амортизационной втулкой). Имеются также звуковые и световые индикаторы.

Применение указателей высокого напряжения

УВН применяются при проверке наличия/отсутствия высокого напряжения ( от 1000 В) в распределительных устройствах на токоведущих частях, на которых будут производиться работы. Также УВН используют для проверки совпадения фаз, т.е. фазировки высоковольтного электрооборудования.

Основные составляющие:

• Рабочая часть.
• Индикаторная часть (газоразрядные или светодиодные лампы, прорезь-окна для ламп или затенителей).
• Изолирующая часть.
• Рукоятка с ограничительным кольцом.

Рабочую и индикаторную части крепят к изолирующей части при помощи резьбы. Рабочая часть включает элементы, которые реагируют на наличие напряжения в контролируемых цепях. Корпус рабочей части выполнен электроизоляционным материалом с улучшенными диэлектрическими свойствами. Изолирующую часть УВН от 1000 В выполняют из электроизоляционных материалов, отталкивающих влагу, имеющими улучшенные диэлектрические и механические свойства. Поверхность её должна быть гладкой. Индикаторная часть УВН состоит из элементов со световой индикацией или светозвуковой индикацией.

Указатели высокого напряжения действуют по принципу свечения неоновой лампочки при протекании через нее емкостного тока, т.е. зарядного тока конденсатора, включенного последовательно с лампочкой. Эти указатели пригодны лишь для установок переменного тока и приближать их надо только к одной фазе.

УВН могут быть:

• контактными;
• бесконтактными;
• комбинированными.

В контактных УВН есть электрод-наконечник (щуп), осуществляющий прямой контакт с токоведущей частью. При бесконтактном УВН — электрода-наконечника нет.

Световую индикацию выполняют с:

Правила пользования указателем напряжения

Перед использованием указателя напряжения необходимо проверить его целостность, отсутствие загрязнений, дату последнего испытания, а также рабочее напряжение, на которое он рассчитан — оно должно быть больше рабочего напряжения электроустановки, в которой планируется проверять наличие или отсутствие напряжения.

Указатель высокого напряжения следует держать в диэлектрических перчатках, которые также должны быть проверены в соответствии с правилами. Перед проверкой отсутствия напряжения необходимо убедиться в том, что указатель работоспособен. Работоспособность указателя напряжения проверяется на токоведущих частях, которые заведомо находятся под напряжением.

Держать данное средство защиты следует за рукоятку до ограничительного кольца. Приближаться к токоведущим частям для проверки наличия или отсутствия напряжения следует на расстояние, которое определено длиной изолирующей части электрозащитного средства.

Указатели, предназначенные для электроустановок до 1000 В, делятся на двухполюсные и однополюсные указатели низкого напряжения (УНН).

Двухполюсные указатели могут применяться в установках как переменного, так и постоянного тока. Однако при переменном токе металлические части указателя — цоколь лампы, провод, щуп могут создать емкость относительно земли или других фаз электроустановки, достаточную для того, чтобы при касании к фазе лишь одного щупа указатель с неоновой лампочкой светился. Чтобы исключить это явление, схему дополняют шунтирующим резистором, шунтирующим неоновую лампочку и обладающим сопротивлением, равным добавочному резистору.

Однополюсные указатели — индикаторные отвертки, требуют прикосновения лишь к одной — испытуемой токоведущей части. Связь с землей обеспечивается через тело человека, который пальцем руки создает контакт с цепью указателя. При этом ток не превышает 0,3 мА.

Указатель высокого напряжения

См. также мультиметр, клещи токоизмерительные, отвертка-индикатор.

Применение указателей высокого напряжения

УВН применяются при проверке наличия/отсутствия высокого напряжения ( от 1000 В) в распределительных устройствах на токоведущих частях, на которых будут производиться работы. Также УВН используют для проверки совпадения фаз, т.е. фазировки высоковольтного электрооборудования.

Основные составляющие:

• Рабочая часть.
• Индикаторная часть (газоразрядные или светодиодные лампы, прорезь-окна для ламп или затенителей).
• Изолирующая часть.
• Рукоятка с ограничительным кольцом.

Рабочую и индикаторную части крепят к изолирующей части при помощи резьбы. Рабочая часть включает элементы, которые реагируют на наличие напряжения в контролируемых цепях. Корпус рабочей части выполнен электроизоляционным материалом с улучшенными диэлектрическими свойствами. Изолирующую часть УВН от 1000 В выполняют из электроизоляционных материалов, отталкивающих влагу, имеющими улучшенные диэлектрические и механические свойства. Поверхность её должна быть гладкой. Индикаторная часть УВН состоит из элементов со световой индикацией или светозвуковой индикацией.

Указатели высокого напряжения действуют по принципу свечения неоновой лампочки при протекании через нее емкостного тока, т.е. зарядного тока конденсатора, включенного последовательно с лампочкой. Эти указатели пригодны лишь для установок переменного тока и приближать их надо только к одной фазе.

УВН могут быть:

• контактными;
• бесконтактными;
• комбинированными.

В контактных УВН есть электрод-наконечник (щуп), осуществляющий прямой контакт с токоведущей частью. При бесконтактном УВН — электрода-наконечника нет.

Световую индикацию выполняют с:

• газоразрядными лампами;
• светодиодными лампами.

Правила пользования указателем напряжения

Перед использованием указателя напряжения необходимо проверить его целостность, отсутствие загрязнений, дату последнего испытания, а также рабочее напряжение, на которое он рассчитан — оно должно быть больше рабочего напряжения электроустановки, в которой планируется проверять наличие или отсутствие напряжения.

Указатель высокого напряжения следует держать в диэлектрических перчатках, которые также должны быть проверены в соответствии с правилами. Перед проверкой отсутствия напряжения необходимо убедиться в том, что указатель работоспособен. Работоспособность указателя напряжения проверяется на токоведущих частях, которые заведомо находятся под напряжением.

Держать данное средство защиты следует за рукоятку до ограничительного кольца. Приближаться к токоведущим частям для проверки наличия или отсутствия напряжения следует на расстояние, которое определено длиной изолирующей части электрозащитного средства.

Указатели, предназначенные для электроустановок до 1000 В, делятся на двухполюсные и однополюсные указатели низкого напряжения (УНН).

Двухполюсные указатели могут применяться в установках как переменного, так и постоянного тока. Однако при переменном токе металлические части указателя — цоколь лампы, провод, щуп могут создать емкость относительно земли или других фаз электроустановки, достаточную для того, чтобы при касании к фазе лишь одного щупа указатель с неоновой лампочкой светился. Чтобы исключить это явление, схему дополняют шунтирующим резистором, шунтирующим неоновую лампочку и обладающим сопротивлением, равным добавочному резистору.

Однополюсные указатели — индикаторные отвертки, требуют прикосновения лишь к одной — испытуемой токоведущей части. Связь с землей обеспечивается через тело человека, который пальцем руки создает контакт с цепью указателя. При этом ток не превышает 0,3 мА.
