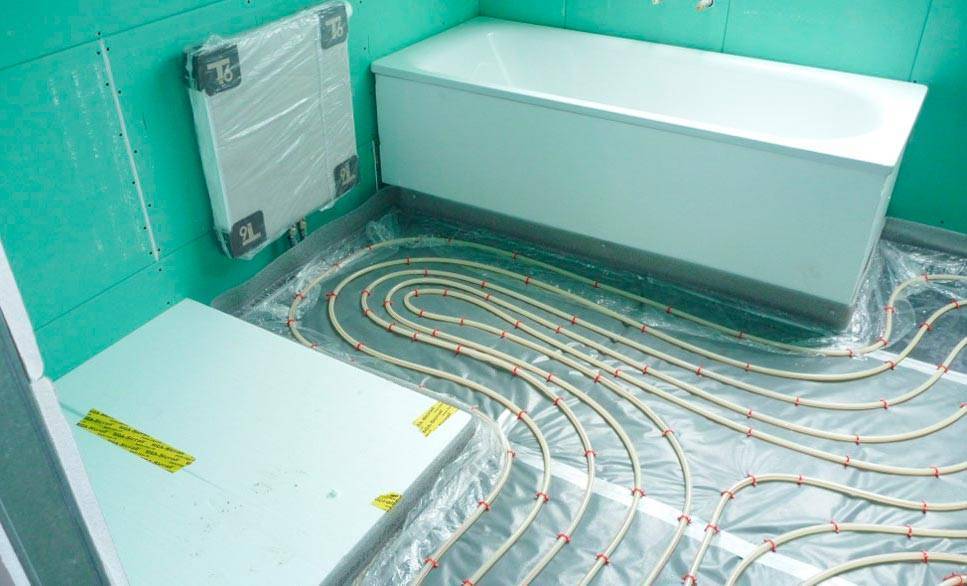

Водяной теплый пол под плитку: укладка своими руками

Сколько стоит устройство, расчёт стоимости работ

Для определения общей стоимости работ следует учитывать несколько факторов:

  • Вид используемой теплоизоляции.
  • Метод укладки – полистирольная система продается комплектами. В состав входят трубы, маты, коллектор, насос. Устанавливать готовые системы лучше для больших помещений, так как это удешевляет стоимость приобретения системы.
  • Вид трубы.
  • Тип финишного покрытия – облицовка керамической плиткой самый экономичный вариант, но только при условии самостоятельной укладки.

Если учесть все этапы работ по укладке, в среднем получится сумма равная 1500р. для 1 м². Стоимость может меняться в зависимости от приобретаемого финишного покрытия и регулирующего оборудования.

Расчет мощности и температуры тёплого водяного пола

Какими могут быть отопительные конструкции

Конструкции с водой-теплоносителем используются следующие:

  • трубы расположены под стяжкой из бетона;
  • полы настилаются без устройства стяжки, в качестве финишного покрытия используется паркет или плитка, монтаж производится на пласты алюминия с прокладкой из полиэтилена или картона;
  • в качестве основы выступает деревянный пол, на который укладываются трубы.

Для формирования отопления под кафель необходимы теплоизолятор, трубы из металлопластика, крепежные элементы, фитинги и коллекторы, чтобы подключиться к системе для осуществления циркуляции воды. При обустройстве системы в ванной нужно выполнение гидроизоляции. По завершении установки уровень пола становится выше на 5-7 см.

При выборе котла ориентируйтесь на те варианты, которые способны работать так, чтобы температура получалась невысокой. В диапазоне работ должны быть 30-40°С. Необходимость этого вызвана простой причиной: по горячему полу ходить будет крайне некомфортно.

Для создания системы отлично подходят газовые или дровяные котлы, угольные и электрические. Среди них газовые котлы считаются наиболее удобными: у них в устройстве задействованы современные электронные элементы, которые обеспечивают поддержку работы системы. Температура при верных настройках будет автоматически поддерживаться в нужном диапазоне.

Использование настила

В данном случае, чтобы выполнить устройство теплого пола водяного под плитку необходимо использовать полистирольные плиты, которые оснащены пластинами с пазами для установки труб. Выполнены такие пластины из алюминия.

Данный способ является наиболее быстрым и простым. Он применяется в следующих ситуациях:

  • когда в комнате низкий потолок и цементная стяжка скрадет полезное пространство;
  • когда черновой пол не настолько прочный, чтобы выдержать цементную стяжку;
  • когда очень сложно либо нет возможности залить бетонную стяжку.

Такое покрытие как ламинат или паркет стелется прямо на полистирол. С плиткой так поступать нельзя, под нее необходимо уложить гипсоволокнистые листы (ГВЛ) или другой подходящий влагостойкий материал (подробнее: “Как выполняется укладка ГВЛ на пол – примеры из практики”).

Монтаж водяного пола

Для установки системы своими руками понадобятся такие материалы и инструментарий:

  • трубы;
  • вентили;
  • фитинги;
  • клипсы;
  • насос;
  • армированная сетка;
  • коллектор;
  • лента демпферная;
  • гидроизоляционные материалы;
  • теплоизоляционные материалы;
  • скотч строительный;
  • крепеж;
  • набор саморезов;
  • перфоратор;
  • рулетка;
  • строительный уровень;
  • отвертка;
  • ключи рожковые.

Последовательность работ

Прежде всего, необходимо провести очистку поверхности от грязи, всевозможных выпуклостей и мелких трещин. Качество выравнивания поверхности следует проверять строительным уровнем, поскольку при неровной поверхности возможно нарушение баланса теплоотдачи.

Следующий шаг — установка коллектора, где будут находиться основные компоненты системы. При монтаже шкафа нужно выбрать правильную высоту от поверхности пола, с тем, чтобы избежать проблем с перегибами труб.

Коллектор для водяного теплого пола

После установки распределительного шкафа нужно приступить к укладке гидроизоляции. Дешевле всего обойдется полиэтилен, который кладется внахлест. Швы стыкуются скотчем.

Далее укладывается теплоизоляция. В качестве теплоизолирующих материалов можно использовать:

  • вспененный фольгированный полиэтилен;
  • экструдированный пенополистирол;
  • пенопласт (толщина в промежутке 50-100 миллиметров).

После укладки теплоизолирующего материала, нужно разложить демпферную ленту. Она предназначена для компенсации расширения стяжки вследствие разогревания поверхности.

Укладка демпферной ленты

Далее кладется армирующая сетка. Она нужна для укрепления стяжки. Если применить специальные пластиковые затяжки, трубы можно прикреплять к армирующей сетке, что позволит сэкономить на покупке клипс.

Армирующая сетка для теплого пола

Укладка труб

При укладке труб можно воспользоваться одним из трех основных методов: двойная спираль, обыкновенная спираль или «змейка». Спираль лучше применять во внутренних помещениях, а там, где есть окна лучше использовать «змейку». Укладка труб начинается от более холодной стенки — это позволит разогретому воздуху распределяться более равномерно.

Схема укладки труб теплого пола

Для помещений, в которых есть балкон, лоджия, веранда или мансарда понадобится дополнительный контур, иначе будут серьезные потери тепловой энергии.

При установке трубу нужно подсоединить к распределительному шкафу. Также труба стыкуется с возвратным коллектором. На стыках трубы следует надевать гофропрокладки.

Тестирование системы

После создания теплого пола нужно провести гидравлическое испытание (опрессовку). Это необходимо для выявления дефектов в системе. Для этого система наполняется водой под давлением, в 1,5 раза превышающее нормальное. Тестирование можно также провести с помощью воздушного компрессора. Срок испытания — сутки. Если протечки и другие дефекты труб не обнаружены, можно приступать к созданию стяжки.

Финишная стяжка

Толщина стяжки под плитку может варьироваться в пределах 3-6 сантиметров. Укладка плитка может производиться лишь через месяц после создания стяжки. Для ускорения высыхания стяжки можно включить систему обогрева, но при этом температура не должна быть выше 30 градусов.

Стяжка может быть осуществлена одним из двух материалов:

  • песочно-цементный раствор (экономичный вариант, но на высыхание такой стяжки потребуется 25 суток);
  • самовыравнивающаяся смесь (сохнет 10 суток).

Вплоть до полного просыхания стяжка должна находиться под повышенным давлением. После застывания раствора можно приступать к укладке плитки своими руками.

Кладка керамической плитки

Укладка керамической плитки на теплый пол

Процесс укладки плитки своими руками на водяной пол такой же, как и при работе с другими поверхностями. Можно лишь отметить, что удобнее использовать гладкую плитку. Слой клея наносится с помощью специального зубчатого шпателя. После наложения плитки на поверхность, ее нужно тщательно прижать и немного подержать. Швы должны быть очень ровными, поэтому лучше использовать специальные крестики. Затирка швов производится лишь после полного высыхания клея, на что может уйти до 2 суток.

Во время укладки кафеля водяной пол не должен быть включен. Его функционирование возможно только после затирки швов.

Если следовать инструкциям, то создание теплого пола вполне возможно своими силами. Хотя работа эта весьма трудоемкая, полученный результат оправдает потраченные усилия. Правильно установленный водяной теплый пол будет служить обитателям дома в течение многих лет.

Устройство покрытия тёплого водяного пола из керамической плитки

Керамическая плитка – универсальный облицовочный материал. Плитку применяют для отделки фасадов зданий, а также для облицовки стен и полов внутри помещений.

Особенно нуждаются в керамическом покрытии полов помещения с повышенной влажностью – кухни, ванные комнаты и туалеты. Плитка обладает максимальной степенью передачи тепла от системы тёплых водяных полов внутрь помещений.

Керамические пластины получают путём обжига при температуре свыше 1000 градусов жидкой смеси глины с песком.

В смесь добавляют различные вещества, улучшающие те или иные качества материала. Смесь разливают в различные формы и помещают в печь для обжига.

Торговая сеть предлагает широкий ассортимент керамической плитки, поражающий разнообразием расцветок, узоров и размеров.

Керамику для тёплого пола выбирают в основном квадратной или прямоугольной формы. Очень удобно и выгодно класть квадратную плитку размерами 30х30 см и 50х50 см. Подробнее об укладке керамики на теплый пол смотрите в этом видео:

Плитку кладут на клей, который состоит из смеси цемента, различных пластификаторов и стабилизаторов. Его разводят водой до получения тестообразной массы. Смесь наносят на поверхность стяжки и разравнивают зубчатым шпателем. Плитку перед укладкой замачивают в воде. На тыльную поверхность пластины кладут клейкую смесь и прижимают плитку к слою клея на полу.

Чтобы получить ровную расшивку швов между плитками, в зазоры вкладывают пластиковые крестики, которые после высыхания вынимают и производят расшивку швов.

Для влажных помещений выбирают плитку с противоскользящим покрытием

Керамика хорошо моется, что немаловажно для поддержания чистоты на кухне и в ванной комнате

Тёплое керамическое покрытие оставляет приятные ощущения от ходьбы по нему босиком.

Шаг 7. Раскладка трубы теплого пола

После всех необходимых приготовлений, можно приступить к укладке самих труб теплого пола. Есть несколько способов раскладки труб, но чаще применяется только один.

Укладка труб теплого пола улиткой

При таком варианте укладки первая труба идет с горячим теплоносителем, следующая с остывшим, третья опять горячая и так далее. При такой схеме монтажа достигается максимально равномерное распределение тепла по всей площади контура теплого пола.

Устройство монтажа трубы довольно простое. Выделяете периметр условного контура и вдоль него начинаете раскладывать трубу, стремясь все ближе и ближе к центру. При этом оставляете пространство для возврата трубы обратно. Если у вас шаг укладки 15 см, то начинаете раскладывать трубу с шагом 30 см.  Дойдя до центра, разворачиваете трубу и возвращаетесь между разложенной трубой. На изображении все отображено более понятно. В большинстве случаев старайтесь использовать этот способ раскладки.

Укладка труб змейкой

При данной схеме теплого пола труба укладывается по принципу «туда сюда» от начала контура, до его конца. В этом случае начало контура будет горячее, а конец холоднее. О равномерном распределении тепла говорить уже не приходится. Данный способ отлично подойдет в тех случаях, где невозможно разложить трубу улиткой. Чаще это какие-нибудь маленькие участки в виде ванны, туалета, коридора и тд.

Способы установки на пол

Есть несколько способов устроить теплый водяной пол.

  • Самый популярный и надежный из них – бетонная стяжка. В отличие от электрических видов, трубы 16 мм в плиточный клей прятать нельзя, да и не получится. Поэтому заливается стяжка не менее 3 см над трубами.
  • Второй способ – укладка труб в вырезанные пазы пенополистирола. Пазы делают вручную, внутрь укладывают трубы, затем заливают стяжку.
  • Следующий вариант часто используют в домах с деревянным полом, хоть он и требует больших трудозатрат – это укладка в деревянные пазы. Для этого на пол набивают доски, которые создают желоб нужной формы для укладки.

Особенности обогрева

Подогрев покрытия представлен кабелем или специальными матами. Каждый тип отличается достоинствами и недостатками.

Кабельную систему укладывать под плитку дешевле, но рассчитать и монтировать его дольше и сложнее. Ему также отдают предпочтение, когда есть возможность пожертвовать высотой комнаты, так как она значительно уменьшится.

Нагревательный мат отличается рядом достоинств, потому что является более усовершенствованным видом. Вся особенность такого обогревающего покрытия в том, что кабель уже вмонтирован в сетку, которая помогает сохранять ровное расстояние между витками.

Монтаж кабельного электрического теплого пола

Укладка кабельного теплого пола предполагает:

  • снятие старого напольного покрытия;
  • выравнивание основания или заливку бетонной стяжки;
  • укладку теплоизолирующего слоя;
  • установку терморегулятора;
  • монтаж кабеля;
  • заливку стяжки;
  • укладку финишного покрытия.

Если под снятым напольным покрытием обнаруживается ровное основание, достаточно зашпаклевать все трещины и щели, которые на нем есть, после чего можно приступать к укладке теплоизоляции.

Но в большинстве ситуаций необходимо залить бетонную стяжку толщиной не меньше трех сантиметров. Укладка кабеля на ровное основание — залог его долгой и надежной работы. Если поверхность будет плохо подготовлена, расположенная на ней обогревательная система может довольно быстро прийти в негодность после того, как жильцы дома начнут ходить по полу.

Чтобы свести потери энергии к минимуму, кабель теплого пола нужно укладывать поверх слоя теплоизоляционного материала. Можно использовать пенофол, который продается в рулонах и имеет покрытие из тонкой фольги с верхней стороны. Это материал легкий и тонкий, при этом он обеспечивает надежную теплоизоляцию. Стыки между отдельными кусками пенофола лучше заклеить монтажным теплоизоляционным скотчем.

Схема укладки теплых полов

Перед тем, как приступать к укладке кабеля, нужно установить терморегулятор — прибор, посредством которого регулируется температура теплого пола. Он размещается на стене в удобном месте, к нему подводится электричество от распределительного щитка.

От терморегулятора отходит провод, по которому энергия подается на обогревательный кабель, и проводка температурного датчика. Для них нужно проштробить на стене вертикальную канавку. Сам датчик надо поместить внутрь гофрированной трубки, в таком случае его можно будет легко извлечь и заменить, если он выйдет из строя.

Кабель в ванной на полу

Кабель укладывается змейкой с выбранным шагом и фиксируется на монтажной ленте, которую крепят к полу с помощью дюбелей или саморезов. Расстояние между витками обычно составляет не меньше 8 см. Его можно рассчитать по формуле: площадь помещения умножить на 100 и разделить на длину кабеля.

После того, как монтаж отопительной системы завершен, необходимо залить еще одну бетонную стяжку и дать ей просохнуть в течение месяца. Затем можно укладывать сверху финишное покрытие.

Виды труб для теплого пола

  • Из сшитого полиэтилена. К достоинствам относится термостойкость, высокая прочность и сохранение свойств при замерзании жидкого теплоносителя. Надежны также фитинги, образующие неразъемные соединения путем опрессовки. Недостатком является распрямление при нагреве. Трубы необходимо надежно крепить при укладке.
  • Металлопластиковые. По свойствам не уступают изделиям из полимера. При нагреве сохраняют форму и структуру, а также отличаются долговечностью. Высокие технические характеристики обеспечиваются за счет наличия слоя из алюминиевой фольги, расположенного внутри двух слоев из сшитого полиэтилена и соединенного с ними клеящим веществом. Трубы имеют доступную цену, а система обладает высоким КПД, что делает вариант их применения наиболее эффективным.
  • Медные (рис. ниже). Материал обладает высокой теплопроводностью, но применяется редко из-за высокой стоимости. Кроме того, трубы надо защищать от контакта со стяжкой, поскольку они плохо переносят воздействие щелочей.
  • Полипропиленовые трубы. Характеристики высокие, но редко применяются по причине большого радиуса изгиба. По этой причине расстояние между витками при укладке превышает 320 мм, но этого недостаточно для равномерного прогрева.

Металлические трубы для теплого пола

Выкладка теплого водяного пола

Суть обустройства водяных обогревающих полов довольно проста. В целом для подогрева необходимо положить трубы под плитку, которые подсоединены к отопительной системе. Подобная конструкция и будет создавать тепло.

Очень важно сделать теплый пол под плитку правильно. Если все работы проведены грамотно, то система будет функционировать долгое время, и не разрушит пол. Стоит отметить, что водяные обогревающие полы более сложный вариант по монтажу, нежели электрические

В целом, его выкладка осуществляется одновременно с приготовлением стяжки

Стоит отметить, что водяные обогревающие полы более сложный вариант по монтажу, нежели электрические. В целом, его выкладка осуществляется одновременно с приготовлением стяжки.

Укладка теплого пола под кафель

Таким образом, существует определенная технология, как правильно сделать теплый пол под плитку

  1. Гидроизолирование.

Данное понятие в какой-то степени условно, поскольку эта стадия нужна в большей степени, чтобы не затопить помещения снизу при обустройстве стяжки пола. Обычно гидроизоляционный слой состоит из плотного полиэтилена.

  1. Утепляющий слой.

Чтобы создать идеальный пол поверх гидроизоляционного слоя следует выложить пенопласт, толщина которого должна быть 5 см. Утепление в системе обогревающего пола выполняет задачи по тому, чтобы плиты перекрытия не прогревались. Отсутствие пенопласта снижает во многом результативность пола под плитой — порой раза в 3.

Также делается и утепление при помощи отражающей теплоизоляции. Данный материал направляет вверх тепло, то есть в комнату. Тепло излучается не просто в стяжке и пространстве, но и в волновом спектре. Собственно такое тепло теплоотражающая изоляция устремляет вверх в комнату, тем самым повышая действенность функционирования пола в 2 раза.

  1. Армирование.

Оно представляет собой оберегание от растрескиваний стяжки. Такой этап несложен. Сверху изоляции выкладывается особая армирующая сетка из металлороволоки. Ячейки сетки имеют следующие размеры — 10х10 см.

  1. Выкладка труб.

С целью того чтобы трубки закрепились максимально качественно и надежно используют особые клипсы. Их ставят таким образом, чтобы уложить трубку с шагом не больше 15 — 20 см. Самое главное на данном этапе состоит в том, чтобы выбрать правильные трубки и сделать качественную укладку. Специалистами рекомендуется размечать пол на части, каждая из которых должна составлять 3 — 4 м2. Любая часть выкладывается отдельно. Однако в небольшом помещении можно сделать все одной частью.

  1. Подключение трубок к отопительной системе.

На данной стадии существенно обеспечить настройку и воздушный сброс из змеевика. Настраивающие краны надо сделать на подающем и обратном трубопроводе. В крайнем случае, это должны быть краны Маевского, но желательно автоматы.

  1. Стяжка.

По краям стен комнаты следует проложить демпферную ленту, чтобы стяжка смогла расшириться при нагреве. Лента выступает в качестве компенсатора расширения температур. Такие манипуляции не дадут растрескаться стяжке. Затем делаются маяки. Обязательно учитывается толщина стяжки, которая должна быть не меньше 5 см. Затем заливается раствор.

Схема укладки теплого пола

После засыхания стяжки можно начинать отделку кафельной плиткой. Включать пол рекомендуется только после абсолютного просыхания стяжки. Есть еще один важный момент — водяной пол требуется проверить на отсутствие протеканий и функционирование.

Как положить керамическую плитку на теплый пол

Для перекрытия такого специального оборудования схема укладки плитки не особо отличается от обычной работы с этим видом напольного покрытия. Вот пошаговая инструкция этого процесса:

  1. проверить надежность закрепления элементов нагревающей конструкции и отсутствие полостей. Так, у проводного теплого пола следует подрезать скотч, три помощи которого он крепится к полимерной сетке, иначе это повлечет за собой появление воздушных карманов, что негативно скажется на качестве работы. Закрепить конструкцию можно плиточным клеем, намазав его поверх;

Заливка стяжки на тёплое основание

залить стяжку смесью песок-цемент или использовать клей для плитки на теплый пол — решать придется самостоятельно, но если слой небольшой и площадь комнаты позволяет, вполне можно воспользоваться вторым вариантом. Стяжка, залитая при помощи плиточного клея, будет более прочной и менее подверженной разрушениям. Следует внимательно отнестись к распределению материала. Элементы конструкции должны быть надежно залиты, во избежание воздушных карманов и последующего растрескивания полотна. В виде стяжки также отлично послужит наливной пол

Следует уделить особое внимание ровности покрытия по уровню, т.к. его несовпадение в разных углах комнаты, перепады в дальнейшем приведут к некачественному расположению плитки

В работе помогут уровень и правило. Ни в коем случае не стоит забывать об общем вымеренном уровне. Стяжка, в зависимости от материала, сохнет от трех дней до пяти, при том, что полное высыхание может наступить на 21-25 день. Но плитку можно выкладывать уже на пятый день;
выкладка плитки также начинается с замера площади

Кроме того, важно определиться с рисунком. Выкладка обычно начинается от ровной поверхности, соседней комнаты, стены или пр

Слой фиксирующего плиточного клея, составляющий примерно 50 миллиметров, наносится зубчатым шпателем, после чего плитка фиксируется на стяжке, прижимается или простукивается молотком, выравнивается. После этого по углам элементов выставляются крестики, стык в стык к которым подгоняется следующая плитка и далее. Дойдя до угла, оставляют зазор. Финальную часть, состоящую из обрезанных частей, выставляют в последнюю очередь. Каждый уровень вымеряется, в случае несовпадения элемент снимают и кладут заново, убрав лишний или добавив недостающий слой плиточного клея. Впрочем, при достаточно ровной изначальной стяжке такое случается крайне редко. Следует также помнить, что ходить по свежевыложенному покрытию запрещено. Это приведет к деформации покрытия и возможно полной переделке проделанной работы;

Затирка половой плитки

время высыхания плитки составляет 3 – 5 дней. Только спустя это время можно приступить к ее затирке. Затирка нужна не только из эстетических соображений, но также для защиты от сколов, плесени в швах и трудноудалимых загрязнений. На этом этапе убираются крестики. Малярным клеем заклеивается соприкасающаяся поверхность стены и декоративные элементы, если таковые присутствуют, если этого не сделать, после высыхания затирки очистить ее от них будет весьма проблематично. Не стоит ждать полного высыхания затирки для очистки незатираемых элементов плитки. Уже спустя два часа ее следует отмыть, аккуратно обходя швы, т.к. после того, как затирка схватится окончательно, отмыть ее будет гораздо сложнее.

А вот вопрос, когда можно включать теплый пол после укладки плитки, требует детального рассмотрения. Общее время высыхания плиточного клея и стяжки 21-25 дней, только после окончательного высыхания этих материалов можно запускать оборудование. Преждевременное включение приведет к образованию пузырьков воздуха в покрытии, что приведет к хрупкости, либо перегреву и, как следствие, перегоранию кабельной конструкции. Поэтому, как бы ни хотелось проверить в действии результат собственной работы, придется подождать, это предусматривает технология проведения работ.

Особенности устройства пола

Итак, если вы решили проводить работы самостоятельно, то вам необходимо учитывать несколько важных нюансов, о которых будет описываться в этой статье. В первую очередь вам необходимо помнить о том, что высота финишного покрытия плитки должна быть на одном уровне со всеми другими комнатами. Поэтому еще на стадии изготовления теплого пола, вам следует сделать соответствующие измерения.

Совет! Если высота пола других комнат изначально сильно выше, то отопительный пирог может быть толще. Например, увеличить слой можно на теплоизоляции, но не только за счет стяжки. В таком случае эффективность обогрева будет сведена на ноль.

Если стяжка уже готова, то при кладке кафеля минимальный слой плиточного клея должен составлять не меньше 10 мм. В противном случае вырабатываемое тепло не будет рассеиваться по всей поверхности пола, а обогрев пола будет полосами, только в тех местах, где проложен нагревательный кабель или труба. Поэтому не следует стремиться сделать как можно меньший слой плиточного клея или стяжки пола. Итак, если все эти детали вы уже учли, можно приступать непосредственно к работе. Далее предоставляем вам пошаговую инструкцию всей работы.

Выкладка обогревательных инфракрасных полов

Инфракрасный теплый пол под кафель своими руками нельзя выкладывать под мебель без ножек. Над полом необходимо оставить зазор в 30 мм для обеспечения вентиляции.

Инфракрасный пол своими руками

С целью направления тепловой энергии вверх и минимизации электрического расхода необходимо уложить теплоотражающую изоляцию под нагревательный элемент. Для этого можно воспользоваться материалами, которые покрыты полипропиленовой либо лавсановой металлизированной пленкой. Категорически нельзя делать изоляцию из алюминиевой фольги, поскольку она через определенный период разъедается.

Затем нужно выполнить следующие действия:

  • выбрать заблаговременно область монтажа терморегулятора и подвести к ней проводку;
  • назначить зоны, где будет выложен теплый пол;
  • провести подготовку ровного и чистого основания;
  • выложить теплоотражающий слой, лучше всего сделать это на всем пространстве комнаты, чтобы поверхность была ровной;
  • закрепить слой посредством скотча и произвести проклейку стыков.

Далее наступает черед монтажа инфракрасного пола. Для этого нужно развернуть на полу сверток пленки. Его можно разрезать под необходимые размеры по особым линиям либо промеж черных полос из кремния. Контакты из меди должны располагаться книзу. Затем зажимом закрепляется на полосу из меди. Первая его сторона обязана быть сверху медной полосы, а вторая — внутри.

Разрезная линия заклеивается изоляцией из битума. Когда разрез сделан не по особой линии, то изоляция должна проводиться полностью. Термопленка фиксируется посредством скотча, чтобы она не сдвигалась.

Монтаж инфракрасного пола

После того, как укладывается теплый пол под плитку, начинается этап его подключения. Терморегулятор устанавливается на стену. Рекомендуется делать это в общедоступной зоне непосредственно вблизи с выключателем либо розеткой (это проще для монтажа). Далее проводки от нагревающего элемента прокладываются к регулятору в соответствии со схемой подсоединения. Провода нужно располагать вдоль стенки, оптимально под плинтусом, в коробке из пластика либо штробе.

Под провода вырезается канавка в изолированности теплоотражающего типа, это позволит обеспечить отсутствии неровностей. Для того чтобы подсоединить провод к зажиму на нагревающем мате, следует отрезать изолирование на краешке. Вмонтировать его следует в контактный зажим посредством пассатижей. Нужно обязательно убедиться в хорошей фиксации. В том месте, где подсоединяется провод, наклеивается квадрат из битумной изоляции. Нужен обязательно запас понизу и поверху.

Другие края проводков подсоединяются к регулятору, схематичность зависит от определенной модели и написана в руководстве. Температурный выносной датчик устанавливается и подсоединяется к регулятору. Головка ставится внизу черной полосы из кремния при помощи изоляции из битума. В зоне установки следует сделать вырез в изолировании отражающего типа для избегания формирования бугра.

Когда нет опыта в электромонтаже, то подсоединение терморегулятора к электрической сети следует доверить специалисту. Стоит отметить, что инфракрасный обогревающий пол больше 2 кВт лучше всего подсоединять через индивидуальный автомат.

После того как подсоединение сделано, проверяются все нагревательные полосы на работоспособность при температуре не больше 30С. Затем выкладывается гидроизоляция из полиэтилена, чтобы обеспечить дополнительную защиту. После этого делается укладка плитки на теплый пол.
