Теплый пол в готовую стяжку своими руками

Монтаж водяного теплого пола под стяжку

Монтаж водяного пола начинают с установки коллектора, затем выполняют укладку труб

Укладку теплого водяного пола в стяжку нужно начинать после предварительной подготовки проекта. Рассчитывается теплоотдача системы, длина труб, а также шаг монтажа. На этом же этапе подбирается чистовая отделка.

Подготовка

Сначала нужно определить место расположения распределительного шкафа, подвести к нему магистральные трубопроводы. Если устанавливается система автоматического контроля, для прокладки проводов прорезаются штробы в стенах. Если основание представляет собой грунт, его нужно убрать и залить черновую стяжку. Поверхность должна быть чистой и ровной (перепад по высоте не должен превышать 5 мм на 1 м).

Гидроизоляция

Если на систему будет попадать влага, ее эффективность снизится, поэтому процесс укладки гидроизоляции обязателен. Для этого используется толстая полиэтиленовая пленка. В месте соединения пола и стены прокладывается демпферная лента, толщина которой составляет 0,6-1,2 см.

Укладка труб

После укладки труб проводится их опрессовка в течение 3 — 4 дней, после чего пол заливается бетоном

Монтаж труб осуществляется после укладки теплоизолятора — пенополистирола. Трубы крепятся на самом пенопласте, якорными скобами или на армирующей сетке. Самая распространенная схема монтажа — улитка. Максимальная длина контура составляет 80 м

Подключать трубы к коллектору нужно осторожно, ничего не перепутав. На этом этапе в систему запускается вода и проверяется ее работоспособность

Если прогрев равномерный, можно осуществлять заливку.

Заливка стяжки

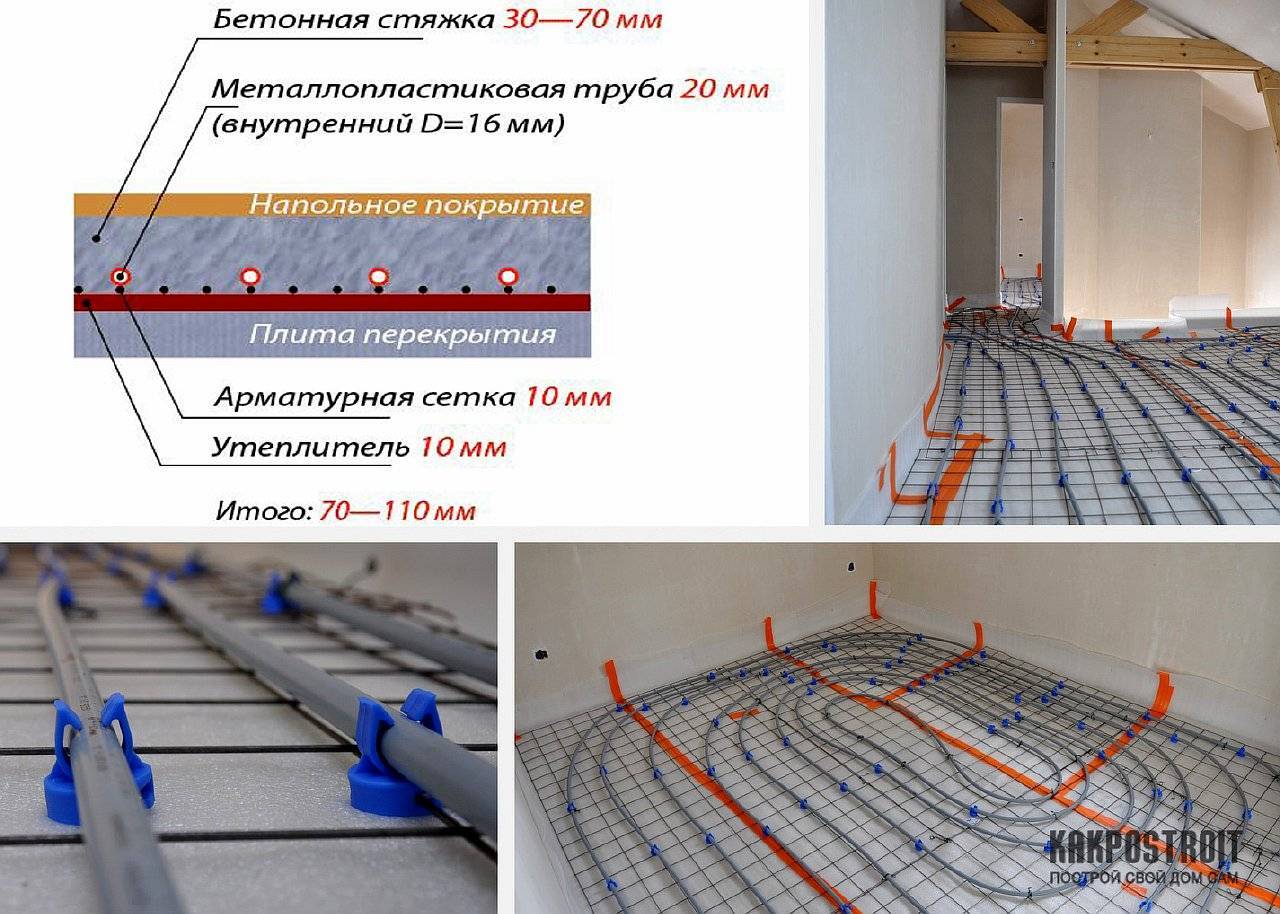

Стяжка под теплый пол заливается цементно-песчаной смесью. Минимальная толщина стяжки – 3 см от верхнего края труб, оптимальное давление в которых составляет 6 бар. Нельзя сушить слой при помощи нагревательных приборов. Запустить систему можно будет после того как стяжка наберет прочность – через 28 дней.

Чистовой пол

В качестве чистовой отделки используется плитка, ламинат или другие материалы. Их выбор осуществляется еще на этапе составления проекта.

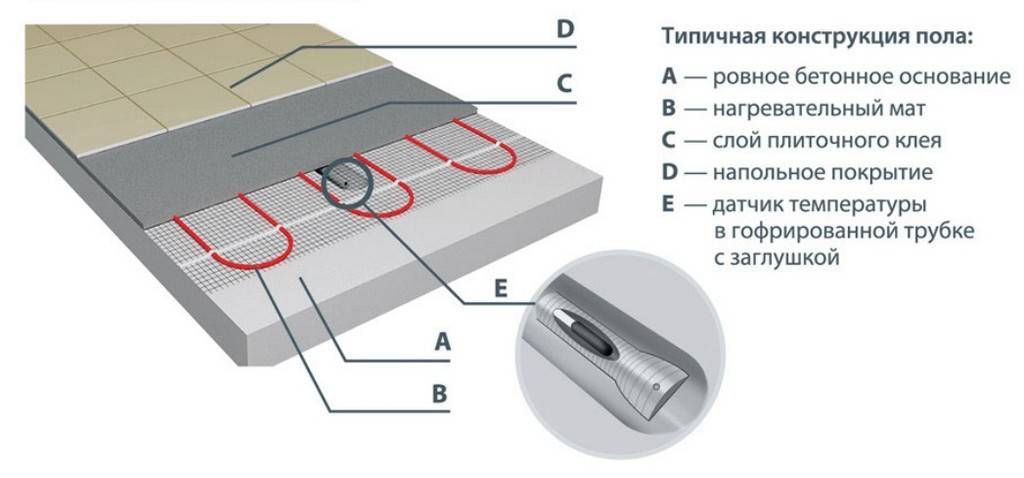

Про нагревательные маты

В первую очередь вышеизложенное распространяется на  кабельные теплые полы. Но не всегда есть возможность сделать необходимые стяжки, повысить уровень пола, что автоматически уменьшит высоту квартиры. Поэтому часто нагревательным элементом служат термоматы. Для них также справедливо многое из рассмотренного выше, в частности, планирование работ и выбор мощности полов.

Однако чаще всего монтажные маты для теплого пола размещают непосредственно в слое клея, который крепит плитку к поверхности пола. Это позволяет обеспечить значительное снижение высоты теплого пола, он получается тонкий и его можно установить без проведения дополнительного ремонта.

Теплый пол, при его достаточно простом восприятии – довольно сложное техническое устройство. Для обеспечения его длительной и надежной эксплуатации в процессе его монтажа требуется учитывать многочисленные факторы, часть из которых отражены выше.

Правила монтажа коллектора

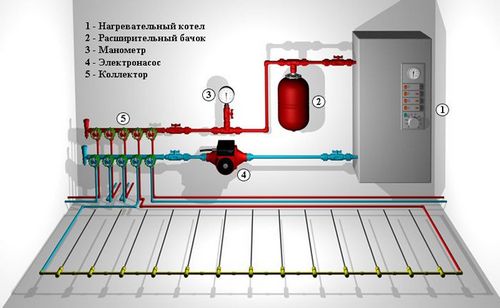

Рисунок 2. Схема подключения теплого пола.

Теплые полы водяные подключаются к специальному коллектору, который позволяет распределять теплоноситель. Коллектор устанавливается в специальный шкаф, в который заводятся подающие, возвратные трубы (рис. 2). Это позволяет от котла или другого источника теплоносителя воду направить по трубам системы. После ее прохождения теплоноситель возвращается в котел для нагрева, т.е. происходит циркуляция.

Коллекторный шкаф не отличается большими размерами, но место для него надо выбирать внимательно. Тут будут находиться все входы/выходы труб, поэтому лучше всего ставить невысоко от пола, около греющего котла или источника теплоносителя.

Для соединения применяются специальные компрессорные фитинги.

Подготовительные работы и расчет материалов

Такая ответственная работа, как монтаж теплого пола своими руками должна начинаться с подготовки материалов и планирования. Строго говоря, точный расчет могут сделать только специалисты, имеющие информацию об уровне утечки тепла в данном помещении. Но для индивидуальных потребностей часто используют приблизительные расчеты, которые удовлетворяют поставленным требованиям.

Трубы для теплого пола

Для начала нужно начертить план размещения труб. Понятнее и нагляднее всего будет нарисованная на бумаге в клетку схема, теплый пол на которой можно рассчитать исходя из квадратуры помещения. Каждая клетка будет соответствовать шагу – расстоянию между трубами.

Расчетная схема для водяного теплого пола

Для зоны умеренного климата:

• При хорошей изоляции дома и окон, расстояние между соседними витками трубы можно делать 15-20 см;
• Если стены не утеплены, 10-15 см.
• В просторных помещениях, где часть стен холодные, а часть – теплые, делают переменный шаг: возле холодных стен расстояние между соседними витками труб небольшое, а по мере приближения к теплым стенам – его увеличивают.

Какое напольное покрытие подойдет на теплый пол

Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения. КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление – слишком большими.

Идеальное покрытие для теплого пола – это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый – очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.

Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни – линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум – без утепляющей подложки.

Важно!

При нагреве многие синтетические материалы могут выделять вредные испарения. Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.

Основа под теплый пол

Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант – это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.

В домах с деревянным перекрытием такой вариант неприменим. Деревянные балки перекрытия просто не выдержат огромного веса бетонной стяжки, какой бы тонкой она ни была. В этом случае применяется облегченный вариант теплого пола, о котором будет рассказано в отдельном разделе.

Выравнивание основы перед тем, как сделать теплый пол

Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.

Как сделать водяной теплый пол: бетонирование

Важно!В составе любого наливного пола обязательно должен быть пластификатор. Конкретное количество зависит от конкретной марки и предназначения этого препарата. Пластификатор должен быть не любой, а именно для теплого пола!

Пластификатор должен быть не любой, а именно для теплого пола!

Если труба крепилась на планки или скобы – поверх нее укладывают армирующую сетку. Высота бетонной стяжки выбирается от 5 до 10 см.

При этом нужно обеспечить не менее 3 см бетона над трубой. Меньшая прослойка чревата растрескиванием. А слишком толстая бетонная подушка увеличивает потери при передаче тепла.

При верном выборе бетона и нормальной температуре он начинает схватываться уже через 4 часа. Для поддержания нормальной влажности его следует накрыть водонепроницаемой пленкой, а при подсыхании поверхности – поливать ее водой. Уже через 12 часов застывший бетон может выдержать вес человека.

Но полное его вызревание наступает только через 28 дней. Все это время нужно заботиться о влажности и поддерживать высокое давление в уложенных трубах. Только по истечении указанного срока можно провести первое тепловое испытание этого пола.

Важно!Как при первом испытании, так и впоследствии нельзя быстро нагревать водяной теплый пол до высокой температуры!

Способы укладки труб

Определившись с количеством труб и их диаметром, можно переходить к следующему важному моменту: выбору способа их укладки

Змейка

Его используют в комнатах с внутренними стенами, с утепленной наружной стеной. С гидравлической точки зрения этот способ наиболее экономичен. Основной недостаток такой раскладки — большая разница температур в начальной и конечной точках трубопровода. Это связано с тем, что подача горячей воды производится с одной стороны, то есть в конце комнаты остывший теплоноситель будет двигаться к обратке, и температура там будет ниже.

Кроме того, этот вариант раскладки труб является достаточно трудоемким. Довольно часто он производится с шагом труб от 20 см и выше из-за того, что согнуть их для меньшего шага очень сложно, особенно, если речь идет о трубе диаметром 18-20 мм. Рациональнее всего использовать такое расположение труб в санитарных зонах, где необходимо обходить сантехнические приборы и устройства, а также для выравнивания смежных зон отопительных контуров.

Зигзаг

Этот способ имеет тот же недостаток, что и предыдущий: неравномерность прогрева в разных точках комнаты. Поэтому, при его использовании, необходимы насосные установки усиленной мощности, прокачивающие воду в системе с большой скоростью.

Спираль или улитка

При таком способе раскладка труб производится от периметра помещения к центру. Таким образом, достигается равномерный прогрев всей поверхности, что делает эксплуатацию теплого пола максимально удобной и комфортной. При укладке спиралью трубы можно разложить на поверхности с любым шагом, начиная от 10 см. Этот способ подходит для помещений любого назначения и площади.

Оборудуйте твердотопливный котел длительного горения своими руками. Это экономически выгодно и удобно. Оцените преимущества электрического котла для отопления частного дома в нашей статье.

Один из наиболее экономических вариантов котла индукционный

Как выбрать, что учитывать и на что обратить внимание читайте в нашей статье

Укладка труб

Для фиксации труб на своем месте обычно используется монтажная сетка. Такая сетка изготавливается из металла или пластика, имеет 100-мм ячейки и раскладывается поверх теплоизоляционного слоя. На этой сетке в соответствии с готовой схемой укладываются трубы, которые в дальнейшем нужно зафиксировать проволокой или специальными пластиковыми хомутами. Использование сетки обеспечивает увеличение прочности стяжки за счет армирования, но при этом повышает количество трудозатрат.

Еще один вариант крепления труб предполагает использование специальных полистирольных матов, спроектированных специально для теплых полов. Такой материал может одновременно выполнять функцию теплоизоляции и фиксатора. Наружная сторона матов имеет выступы, в которые можно укладывать трубы и фиксировать их. Полистирольные маты достаточно дороги, но и работать с ними очень просто.

В любом случае, какая бы технология укладки теплого пола под стяжку не была выбрана, все равно есть ряд правил, которые нужно соблюдать при работе. Так, трубы, несмотря на их гибкость, лучше слишком сильно не изгибать. Наступать на трубы и ронять на них тяжелые предметы тоже не стоит – поврежденную хотя бы на одном небольшом участке трубу придется менять полностью.

Труб для теплого пола нельзя нарезать заранее. Сначала нужно подключить ее к подающему коллектору, потом довести до обратки, и только после этого ее можно отрезать. Натягивать трубы с целью экономии не стоит, равно, как и составлять один контур из нескольких отдельных труб – такие операции негативно скажутся на надежности собранной конструкции.

Если для укладки используется схема «змейка», то начинать укладку труб желательно с наружной стены или окна – это позволит компенсировать снижение температуры из-за тепловых потерь. Спиральная укладка такого требования не предъявляет, поэтому трубы можно располагать любым удобным способом.

Шаг 1. Определяемся с возможностями монтажа

Монтаж водяного теплого пола своими руками следует начать с оценки самого объекта. Далеко не всегда в доме можно осуществить монтаж теплых полов. Поэтому первым делом проверьте, если у Вас необходимая высота. Дверные проемы на черном поле должны составлять в идеале 220 см. Теплый пол заберет 15 см с чистовым покрытием и оставшиеся 205 см дверного проема как раз подойдут под любую дверь.

Так же нужно определить предварительные теплопотери дома. Для этого Вам будет достаточно найти калькулятор теплопотерь в интернете и посчитать данные для Вашего дома. Для теплого пола теплопотери не должны превышать 100 Вт на метр квадратный.

Итак, обращаем внимание на:

• Высоту проемов. Должны быть 220 см
• Теплопотери дома. Не должны превышать 100 Вт на кв. метр

Особенности различных систем подогрева

Из нескольких вариантов потребителям надо выбрать наиболее удачный именно для своего случая, а для этого рекомендуется ознакомиться с профессиональными советами мастеров. Информация носит максимально объективный характер и не имеет ничего общего с рекламными буклетами производителей.

При выборе системы обогрева пола нужно учитывать множество факторов

Электрический теплый пол под плитку

В настоящее время самый распространенный вариант, универсального применения, пригоден для укладки под большинство напольных покрытий. В зависимости от технологии изготовления и используемых материалов имеет три разновидности.

1. Кабельный. Традиционная универсальная система, может использоваться для подогрева жилых и технических помещений. Большой запас по мощности позволяет применять систему в качестве дополнительного или основного отопления. Кабель бывает одножильным и двухжильным, второй вариант повышает безопасность использования системы и монтируется только в домах, имеющих заземление. К сожалению, старые отечественные постройки не предусматривают заземление, его приходится делать самостоятельно, что довольно трудоемко и не всегда возможно. Кабели относительно большого диаметра и выдерживают значительные усилия на разрыв – еще одно несомненное преимущество этой системы.

2. Термоматы. Преимущество – быстрота монтажа. Маты имеют уже зафиксированные на основании тонкие кабели, их требуется лишь разложить на поверхности подогреваемого пола с учетом ранее нарисованной схемы. С инженерной точки зрения никаких принципиальных различий с кабельными не имеют.

3. Инфракрасный. Самые дорогие и наиболее современные инновационные системы, тепло выделяют карбоновые токопроводящие жилы. Под плитку рекомендуется использовать лишь варианты систем с параллельным подключением. Дело в том, что ремонтировать системы обогрева под плиткой очень сложно, приходится демонтировать не только верхнее покрытие, но и цементно-песчаное основание. Это долго, большинство материалов приходит в полную непригодность и подлежит замене. Система с параллельным подключением не перегорает полностью, если с проводником возникают проблемы, то перестает функционировать лишь небольшой участок. Такие отклонения не критичны и почти никак не влияют на комфортность микроклимата в помещении.

В связи с этим монтаж инфракрасного обогрева имеет свои особенности.

Монтаж инфракрасного пола под плитку

Водяной подогрев под плитку

Этот вариант считается оптимальным для подогрева пола в ванных комнатах. Если технические расчеты выполнены правильно, а монтаж делался с соблюдением существующих технологий и требований нормативных документов, то системы могут эксплуатироваться десятки лет.

Водяной теплый пол чаще всего монтируется под плитку

Но есть и недостатки – последствие аварийных ситуаций очень печальные. Небольшие протечки сложно сразу заметить, за длительное время отсыревшие строительные конструкции теряют свои первоначальные свойства, не могут выдерживать плановые нагрузки и подлежат замене. В некоторых случаях протечки повреждают отделку стен, что еще более усложняет ремонт.

Изготовление бетона

Главным показателем бетона является плотность, которая напрямую зависит от марки. В помещениях с низкой нагрузкой достаточно марки 150. Если речь идет о гостиных и прочих комнатах, где люди появляются чаще, стоит тяжелая мебель и так далее, лучше приобрести цемент марки 300–400.

В некоторых случаях используют присадки

Важно помнить, что правильно подготовленный состав не требует наличия дополнительных компонентов, но если бюджет позволяет и есть желание подстраховаться, то можно докупить такие материалы. Также очень часто используют пластификаторы, они делают раствор более эластичным, благодаря чему с ним проще работать и заполнять неровности

Для бытовых помещений вполне достаточно марки бетона № 150

Если готовится обычный раствор, то требуется 1 часть цемента и 3 части песка

Очень важно предварительно просеять цемент и песок, чтобы в них не было комков. Воду нужно добавлять до тех пор, пока не получится смесь консистенции густой сметаны

Если вместо песка используют отсев, то пропорция будет 1:6. В случае добавления щебня соотношение следующее: 1 часть цемента, 4 части щебня и 3 части песка.

Также в продаже есть уже готовые смеси, которые были изготовлены строго по технологии в заводских условиях. Они стоят дороже, чем отдельные компоненты, но в этом случае практически нет риска неправильно изготовить состав.

Специализированные смеси обойдутся в полтора раза дороже самодельного раствора, но при этом качество стяжки увеличивается в разы

Стяжка под плитку

После того как все вопросы с бетоном решены, можно приступать к стяжке под плитку. Существуют требования по ровности поверхности, перепад по высоте на погонном метре не должен превышать ±2 мм, что легко устраняется клеевым раствором.

Шаг 1. Выложите бетон на систему подогрева, в зависимости от объема, совковой лопатой или мастерком предварительно выровняйте массу.

Готовый раствор выкладывают сверху на водяной контур

Для удаления воздушных карманов ребром мастерка постоянно делайте глубокие прорези для выхода воздуха.

Шаг 2. Окончательное выравнивание делайте при помощи правила. Протягивайте его возвратно-поступательными волновыми движениями, большие углубления засыпайте свежим раствором.

Раствор растягивают правилом по маякам, чтобы поверхность стяжки была максимально ровной

Работайте аккуратно, заполняйте все полости около шлангов системы подогрева. Если эту рекомендацию не соблюдать, то теплоноситель не будет отдавать энергию стяжке, пол не сможет прогреваться до заданных комфортных температур. Время полного высыхания бетонной стяжки примерно две недели, категорически запрещается подключать обогрев раньше. Если после высыхания появились довольно большие углубления, то под керамическую плитку их нет надобности специально выравнивать. Поверхность выровняется клеевым составом во время непосредственной укладки плитки.

Стяжку оставляют сохнуть минимум на две недели

Если в помещениях высокая температура и сквозняки, то поверхность стяжки надо накрыть полиэтиленовой пленкой. Дело в том, что быстрое испарение влаги очень негативно сказывается на прочности бетона, ему нужно довольно много времени и воды для оптимального течения химических процессов. Только в таких условиях бетон набирает расчетную прочность.

Устройство стяжки под водяной теплый пол

Опытные отделочники для организации теплого пола предпочитают использовать традиционную заливку стяжки бетоном. Технология полусухой стяжки позволяет существенно уменьшить срок сдачи основания под финишную отделку, что является плюсом, но такой тип выравнивания пола имеет и существенные минусы по сравнению с обычным бетонированием:

• Даже при самом тщательном уплотнении сухой смеси в толще слоя остаются воздушные пробки, которые являются препятствием для прохождения тепловых волн от нагревателя. В итоге эффективность теплых полов резко падает;
• Особенно заметны потери, если полусухую стяжку выполняют на первом этаже. В этом случае коэффициент полезного действия равен 0,5.

Более плотная структура бетонного основания позволяет без помех проходить тепловым волнам, соответственно, для получения заданных параметров нагрева воздуха в помещении понадобиться гораздо меньше энергии, чем при функционировании в полусухой стяжке.

Необходимые материалы и инструменты

Прежде чем приступить к укладке теплого водяного пола в стяжку своими руками, потребуется приобрести следующие материалы:

• трубы сечением 16-25 мм из пластика, металлокерамики или меди;
• коллектор под расчетное число выходов;
• пенополистирольную подкладку с нанесенной на нее разметкой для монтажа;
• полиэтиленовую пленку;
• соединительные фитинги;
• армирующую сетку из стекловолокна, рекомендуемый размер ячеек — 3 мм;
• хомуты для крепления труб к основанию;
• демпферную ленту;
• цемент, лучше всего выбирать марку М500;
• песок карьерный;
• направляющие для маяков;
• фиброволокно;
• пластификатор для бетона.

Для работы потребуются следующие инструменты:

• емкость для приготовления смеси;
• ручной миксер;
• лазерный уровень;
• правило;
• строительный нож;
• измерительная рулетка;
• плоскогубцы;
• клей ПВА;
• мастерок.

Инструкция по устройству мокрой стяжки

При выполнении работ следует придерживаться определенной технологии:

• До начала работ необходимо освободить поверхность от пыли и грязи.
• В целях обеспечения гидроизоляции пола, поверхность застилается полиэтиленовой пленкой. Пленка укладывается внахлест, стыки проклеивают скотчем, у стен пленка поднимается на 150 мм.

Демпферная лента устанавливается на клей ПВА по нижней части стен. Используя лазерный уровень, на поверхности стен наносят горизонтальную отметку на высоте 1200 мм от пола. После чего находят точку максимума. Расчет слоев пола ведут от данной отметки, необходимо учесть толщину пенополистирольной основы или фольгированной подложки, сечение труб, высоту армирующей сетки и минимальную толщину заливки. Таким образом определяется высота стяжки над водяным теплым полом.

Линия стяжки.

• На поверхность укладывается утеплитель, который не позволит уходить теплу в толщу плиты перекрытия.
• Следом укладывается сетка, которая выполняет армирующие функции для стяжки.

• На расстоянии 50 мм от стены монтируют первый ряд труб, далее спираль раскручивают с зазором между соседними трубами не менее 120 мм.
• Хомутами трубы крепят в сетке.

Устанавливают направляющие для заливки раствора.

• Заливать раствор на готовое основание следует разом, без перерывов, поэтому для приготовления раствора потребуется большая емкость или несколько человек, которые будут постоянно готовить новые порции. Для стяжки рекомендуется использовать цемент и песок в пропорции 1 к 3, на каждый кубометр раствора необходимо добавлять 800-900 грамм фиброволокна, которое засыпается в смесь небольшими порциями. Объем воды равен примерно объему цемента, но оптимальное количество подбирается исходя из пластичности готовой смеси.
• Раствор готов, можно заливать основание. Работу начинают с дальнего угла и постепенно, разравнивая поверхность правилом по маякам, доходят до дверного проема.

• В течение двух недель необходимо ежедневно сбрызгивать свежую стяжку водой, чтобы не допустить растрескивания поверхности. После смачивания на пол укладывают полиэтиленовую пленку.
• Когда основание затвердеет, следует срезать со стены излишки полиэтиленовой пленки и демпферной ленты. Тогда же необходимо удалить маяки, заделать выемки раствором.

К настилу финишного покрытия приступают спустя 28 суток после заливки.

Настильная схема устройства теплого пола.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Нюансы работы

Укладка теплого пола на стяжку имеет свои тонкости. Стоит понимать, что раствор обладает относительно высокой плотностью. Потому из материала делают «маячки», служащие направляющими для стальных профилей, по которым заливается стяжка. Нужный уровень выставляется при помощи рулетки и стального уголка. После этого нужно уложить состав до нижней плоскости профиля.

Важным этапом является установка компенсационных демпферных лент. Они нужны для осуществления поддержки площади защитного слоя на соответствующем уровне. Обусловлено это тем, что бетон реагирует на тепловые возбудители, что чревато деформациями.

В случаях, когда поверхность не удовлетворяет требованиям гладкости (нужно для укладки ковролина, линолеума или другого мягкого финишного настила), помещение следует залить нивелировочной смесью.

Чтобы результат работы удовлетворил потребителя, нужно затемнить помещение непосредственно после укладки стяжки. Кроме того стоит устранить источники сквозняков. Так в помещении будут обеспечены оптимальные условия для высыхания заливки и набирания цементом прочности. Спустя 24 часа бетонное основание стоит накрыть полиэтиленовой пленкой до полного застывания смеси.

Для чего нужна заливка теплого пола стяжкой?

На основание или перекрытие укладываются водяные трубы, в подсобных помещениях дополнительно хозяйственные коммуникации. Этот «пирог» заливается монолитной стяжкой.

Она проводится после укладки и проверки систем, обеспечивает:

прочность поверхности;
защиту элементов нагревания от нагрузки сверху и повреждений;
важное свойства – это накопление, распределение, равномерная отдача тепла вверх, что снижает затраты на энергоносители;
надежное основание под настилание полового покрытия.

Толщина монолитной стяжки 70-100 мм, толщина водяных труб в этот расчет не входит. В комнате, где будет проводиться монтаж отопления, проводится двойная стяжка: черновая (20-30 мм) под трубы, финишная (30-40 мм) над ними. Чем толще слой, тем  стабильней отопительный режим.

Заливка водяного теплого пола

Черновая стяжка наносится для выравнивания основания, на которое будет уложена система отопления.

Особенности конструкций

Любой теплый пол уменьшает высоту помещения.

Он имеет неоспоримые преимущества перед центральным радиаторным отоплением:

• независимость от сезонного подключения;
• отсутствие разности температур воздуха внизу и вверху комнаты, что происходит в случае использования батарей;
• точная регулировка обогрева.

Электрический пол – легок в монтаже, контур может иметь частые изгибы и небольшие радиусы. Не требует врезки в общие коммуникации. Равномерно прогревает пол по всей площади

Требует осторожности при эксплуатации

«Водяной» – простая укладка, но крупными радиусами, требует подключения коллектору или трубопроводу. За счет более высокой цены на электроэнергию по сравнению с водой, более экономичен в эксплуатации, чем электрический. Это во многом объясняет его высокую популярность.

Общая структура водяного пола достаточно проста и представляет собой систему металлических или пластиковых труб, по которым двигается горячая вода. Сама конструкция уложена в бетонно-цементную стяжку, а управление осуществляется с помощью теплорегулирующего коллектора и вспомогательных датчиков.

Конструкция пола «с обогревом» насчитывает 7 базовых элементов:

• Перекрытие (основание) – в случае, если пол требуется уложить на открытый грунт, нужно сделать черновую стяжку.
• Гидроизоляция – может выполняться путем обклейки поверхности клеенкой или обмазки мастикой.
• Теплоизоляция – производится с использованием минеральных ват или пенополистирола. Лучше отдавать предпочтение более дешевому и легкому пенопласту.
• Алюминиевая сетка для армирования – укрепляет несущую конструкцию.
• Трубы.
• Бетонная стяжка.
• Финишное напольное покрытие.

Для прокладки теплого пола используются трубы, изготовленные из следующих материалов:

Металлопластик

Недорогой вариант труб, отличающийся хорошей теплопроводимостью, легкостью подключения и устойчивостью к ржавчине.

Полиэтилен

Доступные и гибкие проводники с хорошей теплоотдачей, единственный минус которых – потребность в дополнительной фиксации.

Использование таких труб – не самая лучшая идея, так как они не достаточно пластичны.

Медь

Наиболее подходящий и долговечный вид контуров. Однако не самый популярный по причине высокой цены и трудоемкого монтажа.
