Уличное освещение дома: светильники, кабели, монтаж

Полезные советы

Чтобы правильно провести установку наружного освещения, необходимо позаботиться в первую очередь о безопасности сети. Поэтому несколько рекомендаций.

Лучше всего разделить наружное освещение на контуры. К примеру, только аллеи, отдельно детская площадка, автостоянка, территория вокруг дома.
На каждый контур устанавливается дифференциальная защита. Это автоматы (10-16 А на освещение, 20 А на розетки).
Рекомендуется использовать для освещения загородного участка светильники со встроенным детектором движения. Осветительные приборы будут включаться при движении человека, к примеру, по аллее, и тут же выключаться, когда он пройдет мимо. Экономия ощутимая.
На широкие аллеи и площадки большой площади лучше всего устанавливать мощные светильники.
Для небольших площадок и коротких аллей используйте источники света, направленные вниз.

Фотодатчик для уличного освещения. Как выбрать и применить

При использовании автоматики вам потребуется использовать фотодатчики, которые необходимо включить в схему фотореле. По принципу исполнения фотодатчики можно разделить на встроенные и выносные — названия говорят сами за себя.

По мере того, как на улице темнеет фототранзисторное сопротивление растет и автоматика должна включить уличное освещение. Фотодатчик чаще всего устанавливается один на все светильники, задействованные в системе уличного освещения, однако при этом необходимо, чтобы все элементы были запитаны из одного места.

При выборе фотодатчика важно помнить, какими свойствами он должен обладать, чтобы он прослужил как можно дольше и качественно выполнял свои функции. В первую очередь, фотодатчик должен быть в герметичном прочном корпусе, иметь диапазон рабочих температур как минимум от -25 до +50 градусов по Цельсию и обладать защитой от ложных срабатываний

Фотодатчик в схеме управления освещением через фотореле LXP-03

На рисунке ниже приведена простейшая схема фотореле для уличного освещения, которую несложно спаять своими руками. Главный элемент схемы — операционный усилитель, обеспечивающий сравнение напряжения фотодатчика с заданным. Реле замыкается, когда напряжение со светодиода оказывается меньше заданного. Напряжение на резисторе R1 уменьшается пропорционально снижению освещенности, т.е. увеличению сопротивления на светодиоде LED1. Заданный уровень напряжения, обусловленный сопротивлением R2, подается на неинвертирующий вход ОУ.

Схема фотореле для уличного освещения

Задачи и функции освещения

Подсветка забора загородного дома преследует несколько важных целей:

Освещение участков дороги на подъезде к дому. Это не только существенно облегчит «автомобильный» вопрос, но и поможет ходить без боязни зацепиться за что-то в темноте. Для этого рядом с калиткой и воротами надо установить хотя бы 2 фонаря, можно по одному с каждой стороны.
Освещение двора изнутри. Для спокойного безопасного передвижения по территории участка дополнительно нужно подсветить клумбы и дорожки. Если есть планы установить датчики движения и/или камеры видеонаблюдения, их стоит крепить как можно ближе к фонарям.
Декоративное значение. Помимо очевидной пользы, подсветка забора – это ещё и очень красиво, если выполнить её правильно. Акценты на отдельных клумбах, растениях, других элементах дизайна добавят участку эстетической привлекательности. А можно ведь дополнительно создавать захватывающие визуальные эффекты.

Шаг 2 – Подготовительные работы

Хорошо, если Вы решили выбрать фонарики на солнечных батареях, т.к. в этом случае достаточно просто установить их на опоры. Однако если Вам по душе стационарный вариант подсветки, которая будет работать от сети, то в этом случае придется немного похлопотать.

Для начала нужно выяснить следующие вопросы:

Откуда будет происходить питание системы освещения забора?
Как будет осуществляться управление подсветкой?
Где лучше разместить фонари?
Какой провод нужно выбрать для уличной прокладки?

Сразу же посоветуем Вам лучший вариант системы подсветки дачного ограждения. Точка подключения освещения – распределительный щиток частного дома, на который нужно вывести отдельный автомат, обслуживающий светильники. Управлять освещением можно с помощью того же автомата или вывести еще один выключатель в коридоре либо на улице (к примеру, если Вам удобно, то на самом заборе). Однако самый разумный вариант – подключить фотореле, которое будет автоматически включать освещение при наступлении темноты, и выключать на рассвете. Это действительно удобно и большинство людей используют такой вариант управления подсветкой ограждения.

Что касается фонарей, их обязательно нужно разместить рядом с калиткой и воротами, чтобы лампы освещали вход на участок и сделали передвижение в ночное время безопасным. Помимо этого рекомендуется сделать подсветку забора в таких местах, как парковка, зона отдыха либо даже по всему периметру, если бюджет позволяет.

Рытье траншей и прокладка кабеля под землей

Эту работу всегда начинают с проработки и отрисовки подробного плана расположения уличных светильников на территории. Далее производится разметка и подготовка траншей, они прокапываются глубиной не менее 70 сантиметров. Готовые траншеи просыпаются песчаным слоем толщиной порядка 15 сантиметров, а сверху укладываются трубы ПНД. Процесс повторяется от светильника к светильнику, можно сделать дополнительные выходы под розетки, они частенько бывают весьма полезны на улице. Когда укладка труб завершена, через них протягивается кабель, который и будет питать наши уличные светильники. На выходе каждой трубы оставляем запас кабеля порядка 40 сантиметров для дальнейшего подключения осветительных приборов. По завершению процесса траншея засыпается изъятой до этого землей и утрамбовывается. Советуем четко прорисовать схему прокладки кабеля на бумаге и сохранить её, а также пометить места прохождения кабеля сигнальной лентой на поверхности. Поверьте, это очень пригодиться, если в дальнейшем будут проводиться какие-то земельные работы на этой территории. Вы будете знать, где находится кабель, и обезопасите его.

Краткие рекомендации по способу прокладки

Еще один фактор, который должен быть учтен — способ прокладки. Наиболее популярные варианты:

Воздушный. Такой вариант подойдет для случаев, когда кабель имеет длину от 3-х метров. Преимущества метода заключаются в высокой скорости монтажа и удобстве обслуживания. С другой стороны, страдает эстетичность и снижается ресурс изделия. В процессе такой прокладки применяется стальной трос, к которому с помощью стяжек крепится сам кабель.
Под землей. Этот способ применятся в большей части случаев, когда требуется проложить длинный кабель. Монтаж производится в несколько этапов — выбор типа кабеля, разметка места и прокладка. Глубина траншеи — около 70 см. Снизу должна быть «подушка» из песка толщиной около 8-10 сантиметров. Кабель должен прокладываться без натяга, после чего он засыпается песком, грунтом и в конце трамбуется.

Пример прокладки кабеля в траншее показан в этом видео:

Правила для укладки в грунте электропитания

Прокладка в земле коммуникаций электропитания проводится в соответствии с рядом правил:

глубина укладки — 0,4-0,7 м;
траншея не должна находиться от фундамента на расстоянии меньше 0,6 м;
сверху и снизу прокладки должен находиться слой песка;
кабели в одной траншее могут рассредоточиваться на дистанции как минимум в 0,1 м друг от друга. Из этого стоит исходить при определении ширины траншеи;
вблизи прокладки не должны находиться деревья. Минимальное расстояние до них должно составлять 2 м;
дистанция от подземных коммуникаций — 2 м;
расстояние между пересекающимися кабелями — не менее 0,5 м;
соединение между кабелями происходит только с использованием специальных муфт.

Все эти требования указаны в ГОСТ и соответствующих разделах СНиП. Для каждой отдельной ситуации в этой документации приведены свои требования и нормы, которые определяются спецификой проведения тех или иных электромонтажных видов работ.

Монтаж светильников

После прокладки кабелей производят подключение светильников к опорам наружного освещения, которое состоит из следующих этапов:

1. Подведение автовышки, автокрана к опорной конструкции. 2. Установка кронштейнов на верхнем торце. Их крепят прижимными болтами к гайкам, приваренным к металлическому столбу или к обечайке. 3. Подготовка осветительного оборудования. Его вскрывают, вытягивают все контакты, ставят лампу, подключают к электросети и проверяют работоспособность. 4. Монтаж распаечной коробки, расключение кабелей в коробке. Если креплений для коробки нет, то их приваривают. Все работы производят в ревизионном окне. 5. Монтаж автоматического выключателя. С его помощью удастся локально отключать напряжение при техобслуживании. Аппарат защиты ставят рядом с распаечной коробкой. 6. Ввод кабеля. Предварительно на него надевают гофрированную трубу для дополнительной защиты. 7. Установка светильника, подключение кабелей к его зажимам. 8. Подключение заземления. 9. Проверка резиновых прокладок, которые защищают светильник от влажной среды. Они должны быть установлены в пазы. 10. Закрывание корпуса светильника. 11. Подключение питающего кабеля, расключение автоматического выключателя. Первый подключают, не разрезая, а сжимая жилы. После установки сжимов расключают аппараты защиты, подключают их к автоматическому выключателю. 12. Подключение жил заземления вводного и питающего кабелей. Их соединяют с болтом, приваренном к опорной конструкции. 13. Закрытие распаечной коробки, технологического окна. 14. Монтаж дополнительного оборудования – датчиков движения, камер, рекламных конструкций и так далее. 15. Электроизмерения, при которых замеряют заземление, сопротивления изоляции, петли фаза-ноль и другие параметры.

Соблюдение правил по монтажу светильников и подключению кабелей к опорам гарантирует стабильную работу освещению и позволит минимизировать риск аварийных ситуаций. Однако это малоэффективно, если опоры и светильники не соответствуют регламентированным требованиям.

Вводной электрощит

Для электрощитка есть определенный свод правил (ПУЭ). В частности, его корпус должен быть самозутухающим, т.е. состоять либо из металла с жаростойким покрытием, либо из термостойкого пластика. Место установки должно соответствовать критериям:

Пожаробезопасность,
Естественное освещение,
Хорошая проветриваемость (желательно также естественная),
Легкая доступность.

Дачный электрощит обычно состоит из следующих составляющих:

Электросчетчик,
Устройство защитного отключения (УЗО),
Нулевая шина,
Заземляющая шина,
Вводные автоматы (30–60 А),
Автоматы для розеток под сильноточные электроприборы (25 А),
Автоматы для розеток под слаботочные бытовые приборы (16 А),
Автоматы для осветительных приборов (10 А).

Подключение нескольких светильников

При параллельном подключении имеют в виду наличие двух и более источников света. При этом L провод (фаза) проходит через контакты выключателя и соединяется с одним из контактов каждой из лампочек, а провод N ко второму контакту. При этом необходимо отметить, что с увеличением количества осветительных точек, возрастает мощность светильника и, соответственно, потребляемый ток

Исходя из этого, важно подбирать сечение проводов и соответствующий этим показателям переключатель

При разделении точек освещения на группы, необходимо применять двух-трех-клавишные выключатели. Подключение питающего провода L происходит одновременно с одной стороны выключателя на все группы. С другой стороны выключателя провода идут с каждой контактной клавиши на соответствующую ей группу.

Параллельное подключение самое универсальное. Если потребуется добавление дополнительных точек, то они не будут влиять на уже установленные точки освещения.

Если у вас лампочки равной мощности, то вариант соединения, в этом случае,- последовательное соединение. Применяется, как правило, к лампам накаливания.

Необходимо учитывать, что при подсоединении, например, двух лампочек, они будут гореть вполовину потенциала, но срок их службы увеличивается вдвое.

Дополнительное оборудование для устройства наружного освещения

Кроме светильников и кабелей для их подключения, установка освещения предполагает использование следующего оборудования.

Датчики движения: их устанавливают в местах с небольшой проходимостью. Предназначены эти приборы для экономии электроэнергии. К ним можно подключать как группу, так и отдельные светильники. В последнем случае можно организовать поочередное включение освещения садовой дорожки при передвижении человека.
Датчики освещенности: с их помощью автоматизируют включение светильников и фонарей с наступлением темноты и их отключение на рассвете. Это также помогает экономить электроэнергию, а также позволяет создавать «эффект присутствия» хозяев.
Контроллеры: такое оборудование позволяет устанавливать необходимый день и час включения/отключения освещения, что производится в автоматическом режиме.
Выключатели: устанавливаются как обычные, так и проходные. Последние предназначены для включения/отключения наружного освещения из двух и более мест.

Смотрите видео: Освещение дачного участка – как организовать

https://youtube.com/watch?v=2sb6f4Hr1yE

Фонари или мачтовые светильники замечательно впишутся в дизайн вашего сада, когда они освещают аллейки, лужайки возле дома или водоема, или же фонтан по кругу. Такая дорожка будет весьма привлекательно выглядеть со стороны, когда по обеим ее сторонам освещают небольшие фонарики. Они могут быть высотой как 50 см так и 150 см. Освещение загородного участка фото:

Относительно тротуарных осветительных приборов, то такой тип освещения используется для ориентирования в саду. Такие светильники ставятся в тех местах, где не требуется яркий свет. В последнее время очень распространена установка таких тротуарных светильников прямо в каменную плиту, которая является дорожным покрытием, хотя их уже можно отнести к встраиваемым светильникам.

Включение подобных светильников, как тротуарных, так и мачтовых можно выполнять как самостоятельно, то есть вручную, так и автоматически, с использованием пульта управления или компьютерной программы. Кроме того, такой свет в саду можно включить и при помощи обычного рубильника

Для применения автоматического включения света важно установить сенсорные датчики, которые будут включать и выключать освещение, реагируя на ваше появление в саду и движение. Освещение дачного участка – смотрите фото:

Как подключить свет на улице?

Для того чтобы ответить на этот вопрос, нужно рассмотреть схему подключения уличного освещения. Одной из ее составляющих есть реле. Реле — это устройство для регуляции работы электроцепи, которой можно управлять, задав параметры, время. Также реле могут быль устройства, реагирующие на изменения внешней среды, вследствие чего запускается процесс смыкания контактов. Бывают фотореле (реагирующие на освещенность), акустическое, тепловое реле.

На наш взгляд, более оптимальным вариантом для улицы есть фотореле. Рассматривая схему подключения фотореле, остановимся на выборе устройства. Максимальная нагрузка составляет от 1000 до 2300 Вт

Покупайте реле проверенных производителей, обратите внимание на степенью защиты IP44 (защита от внешних воздействий)

Это фаза, ноль, фаза коммутирующая (на светильник). Эти соединение лучше производить через специальную распределительную коробку, где удобно закрепляются все проводки. Коммутирование нагрузки — это прерывание фазного напряжения и его включение.

Подключаемый к проводу рабочий «ноль» используется для электропитания (рабочее напряжение 230 В). От лампы выходят: ноль, коммутирующая; от реле: ноль (соединяясь с соответствующим проводом от лампы), коммутирующая (идет на светильник), фаза. Из распределительной коробки выходят два провода: ноль и фаза. Как видите, схема подключения уличного освещения вполне пригодна для установки собственными руками, главное ее изучить.

В сельской местности

Нормы, которым должно соответствовать уличное освещение в небольших сельских местностях, изложены в нормативном акте строительных норм и правил, СНИП 23-05-95. Согласно стандартам, не менее 8/10 всей площади села должно быть освещено.

Оборудование

Для фонарей чаще всего используют металлогалогенные лампы, которые дают большую светоотдачу, но служат всего год. Светодиодные технологии особо актуальны для сельской местности, куда выезд обслуживающих бригад затруднён из-за отдалённости. Такой вид фонарей имеет долгий срок службы.

Нормы

Сеть осветительных установок несёт в себе потенциальную опасность, поэтому при её монтаже необходимо соблюдать многие правила. Например, для воздушных линий провода должны быть изолированными. К ним относятся разные марки самонесущих изолированных проводов, СИП. Высота светильника, установленного на тросах, зависит от его месторасположения: на тротуарах — от 3 м высоты, вдоль проезжей части — 6,5 м.

Обслуживание

Финансирует обслуживание светового оборудования государство, поэтому заботу о нем несёт именно администрация населённого пункта. Она решает вопрос о закупке электрооборудования, установке или обслуживании светильников и при необходимости заключает договор с фирмами, которые специализируются на этой работе. Законом №131-ФЗ оговорено, что финансовую ответственность несёт местный муниципалитет, а техническое обслуживание, монтаж уличного освещения и его ремонт проводит районное отделение энергосбыта. Оплачиваются работы или администрацией села или организацией, которая владеет этими коммуникациями.

Монтаж ландшафтных светильников, фасадного и уличного освещения

Здесь мы расскажем вам несколько идей, как подключить светильники на улице, и что нам для этого понадобится.

Светильники к стене

Светильники для улицы можно прикрепить к стенам дома. В монтаже сложностей никаких нет, для крепления можно использовать дюбеля или анкеры. Но, выбирайте светильники для улицы, которые имеют соответствующие отверстия для крепления.

Светильники на фундамент

На этом варианте мы остановимся более подробно, ведь именно его мы можем назвать лучшим.

Продумываем опору, на которую будем подключать светильник. Это можно быть готовая труба с завода или вы ее можете выложить самостоятельно из кирпича.
Для создания бетона используем только качественный цемент. Для стойкости опоры можно добавить металл в фундамент, так он будет держаться долго.

Если вы собрались выкладывать все своими руками, поступаем следующим образом:

Делаем фундамент, из него выводим трубу в качестве главной опоры.
Вокруг нее выкладываем кирпич.

Фундамент всегда обеспечивает стойкость, установив его вы не пожалеете, ведь через время с такими столбиками ничего не произойдет.

Функции и назначение

Освещение двора и придомовой территории выполняет сразу несколько функций:

Охранная. На освещенной территории меньше шансов безнаказанно уйти, потому злоумышленники стараются такие участки обходить стороной. Для охраны ставят светильники возле ворот, на крыльце, возле хозпостроек. Их располагают на значительной высоте — чтобы освещали больший участок. Особенность уличного освещения этого типа — оно горит все темное время суток. Есть вариант сэкономить — поставить датчики движения. При таком устройстве свет включается только тогда, когда есть хоть какое-то движение в зоне действия датчика.

Уличная подсветка частного дома

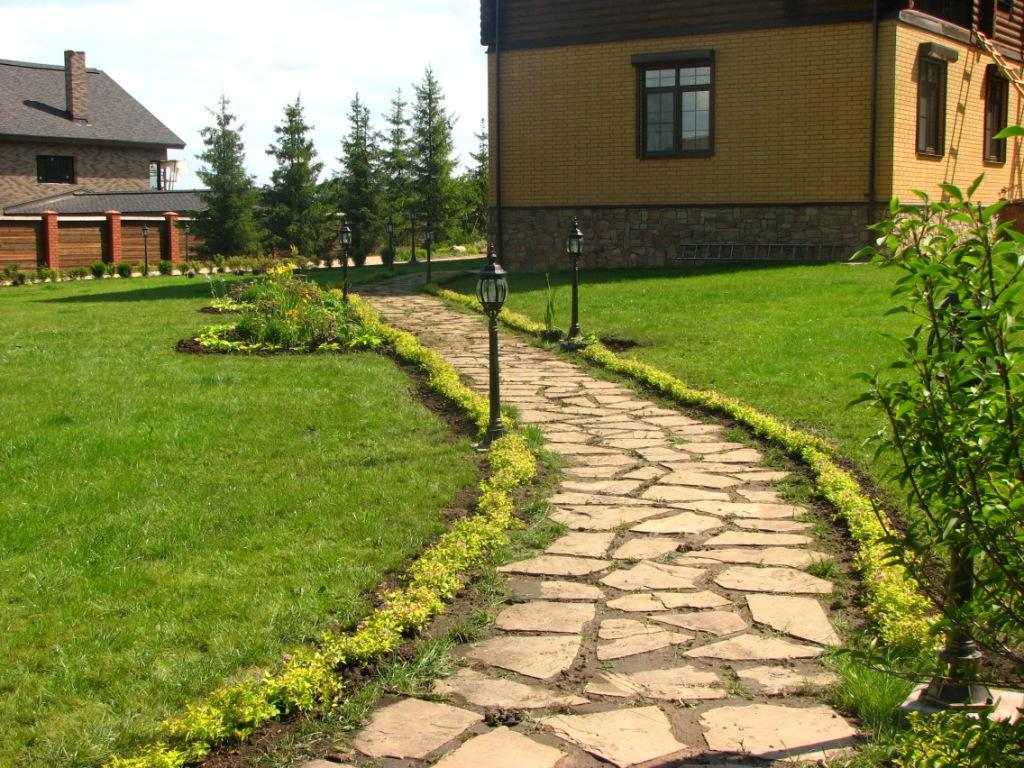

Обеспечение безопасности передвижения. Чтобы в темноте не наступить на что-то, оставленное на дорожке, их тоже обычно освещают. Необходимо освещение на лестницах, вокруг водоемов. Чаще всего для этого используют специальные уличные фонари на ножках средней высоты. Их устанавливают на некотором расстоянии друг от друга с одной или с двух сторон дорожки

Включается это освещение до тех пор, пока хозяева не улеглись спать.
Подсветить лестницы и дорожки очень важно

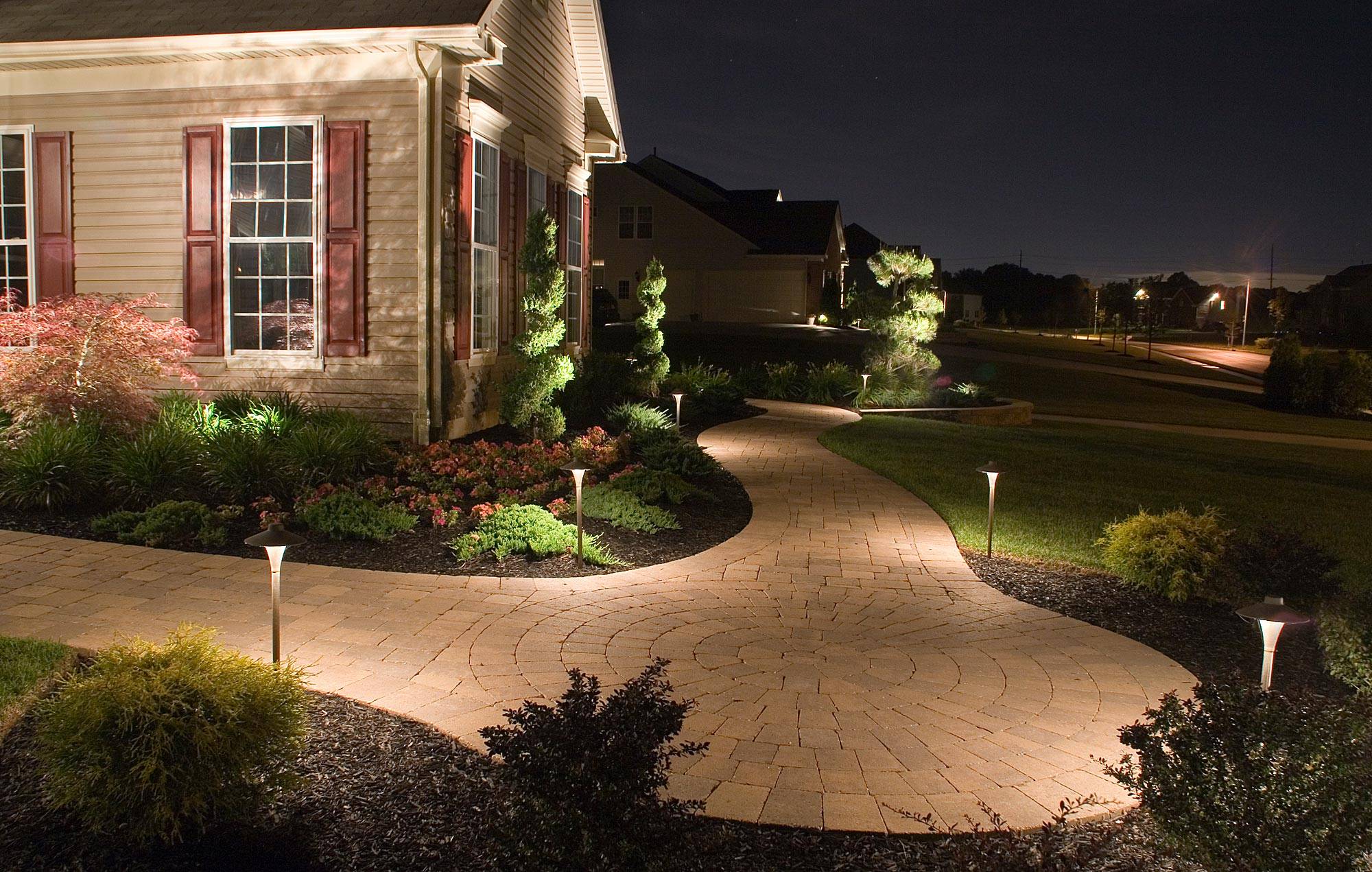

Декоративная. Чтобы вечером двор или сад выглядели не менее привлекательно чем днем, используют декоративную подсветку

Она обычно располагается на открытой веранде, беседке, возле прудика или фонтана, других декоративных элементов на участке. При такой подсветке используют настенные уличные светильники, гирлянды, светодиодные ленты и т.д. Работает это уличное освещение дома только по необходимости.
Декоративное освещение придает саду и двору особую прелесть
Праздничная. Чтобы создать атмосферу праздника, украшают дома и дворы. Праздничная иллюминация — не обязательный, но такой приятный тип освещения.

Праздничное уличное освещение дома

Обычно освещение на участке дома — загородного или дачного — комплексное. Есть как минимум, фонарь у дверей и ворот, пару фонарей вдоль основных дорожек. Могут быть установлены управляемые из дома прожекторы, при необходимости освещающие территорию. Этот минимум, который обеспечивает нормальную степень безопасности и удобства.

Создание электрической схемы

С помощью плана уличного освещения для загородного дома создается схема электрической цепи. Достаточно самой простой, не требующей специальных навыков. При нанесении электроточек на схему удобнее будет воспользоваться общепринятыми обозначениями.

Для наглядности приводится следующий пример. На территории перед домом требуется освещение крыльца и пространства у калитки. Прокладывается две линии проводки. На первой — лампа и выключатель обозначаются соответственно «Л1» и «В1», на второй линии, протянутой до ворот, лампа «Л2» связана с выключателем «В2» у входной двери и датчиком движения «Д» у калитки.

К электрооборудованию внешнего освещения предъявляются повышенные требования по безопасности

На данном этапе работ следует обратить на них особое внимание:

Подземная прокладка кабеля должна проходить на расстоянии 0,7 метра от поверхности. При этом кабель должен быть удален от построек как минимум на 0,6 м, от трубопровода на 0,5 м, от параллельно проходящих проводов на 0,3 м.
Кабели, проложенные по воздуху, должны располагаться на высоте 3 метров от садовых дорожек.
Свет уличных ламп не должен попадать на чужой участок соседа и «слепить» соседей.
Следует использовать только медную проводку.
Провода, размещенные на стенах, должны помещаться в гофрированный рукав из негорячего пластика.
У каждого светильника должно быть заземление.

Стоит ли выполнять монтаж своими руками

Как правило, очень много разговоров о модной и популярной тенденции DIY, которая предполагает выполнение определенных процессов своими руками. И, в особенности, касательно дачи. Здесь практически все, в том числе и освещение, можно сделать самостоятельно. И первой причиной данному положению является минимальный масштаб, небольшой объем работ. Если говорить строго об освещении, то упомянуть стоит и стандартные 220 В, минимальные нагрузки, простые соединения кабелей в коробках или на уже готовых планках. То есть, достаточно знаний, полученных из инструкций специалистов, тем более, если речь не о самих электромонтажных работах, а, собственно, об установке каркасов, столбов, ферм под освещение. Многие процессы граничат по специфике с установкой заборов, устройством козырьков или других навесных конструкций, поэтому стоит попробовать. Но при этом обязательно помнить о правилах собственной безопасности при проведении подобных работ!

Чтобы добавить фотографию к себе, авторизуйтесь или зарегистрируйтесь.

Правила монтажа

Схема организации освещения в беседке ничем не отличается от проведения света в любом другом объекте. Однако следует учитывать, что беседка является открытым или полуоткрытым помещением, функционирующим в условиях повышенной влажности

В связи с этим особое внимание нужно уделить безопасности электропроводки и светотехнического оборудования. При обустройстве освещения, рекомендуется придерживаться следующих правил:

Работу начинают с выделения нескольких электролиний в доме для потребностей беседки и освещения прилегающей к объекту территории. Внизу приведена общая схема разделения электрического питания на несколько линий (обозначены как «розетки»). Согласно действующим нормативам, в схеме должно участвовать УЗО (устройство защитного отключения).

Если в беседке не будет такого мощного потребителя, как бойлер возле барбекю, то для одних лишь светильников хватит кабеля сечением в 2,5 кв. мм. При наличии водонагревателя понадобится провод сечением 4 кв. мм или более. Что касается материала проводов, предпочтительна медь, в крайнем случае — алюминий. Однако какой бы материал ни был выбран, не допускается соединение разнотипных металлов (меди и алюминия), так как в этом случае неизбежны окисление и обрыв. Если все же имеется потребность в соединении, оно выполняется болтами через металлическую шайбу.
При организации уличного освещения обязательно наличие контура заземления. Причем не имеет значения, из металла изготовлена беседка или из дерева. Разница только в последствиях: в случае металлической поверхности посетителей беседки ударит током, деревянная же конструкция попросту сгорит.
Для беседки и освещения прилегающей территории рекомендуется выделять отдельные электролинии. Такой подход экономичнее и проще в исполнении. Для каждой линии понадобится автомат на 10-16 А. Нет необходимости устанавливать чрезмерно мощный, так как он просто не отреагирует в случае аварии. На рисунке ниже показана схема электрического щита с однофазным счетчиком и автоматическими выключателями на три линии.

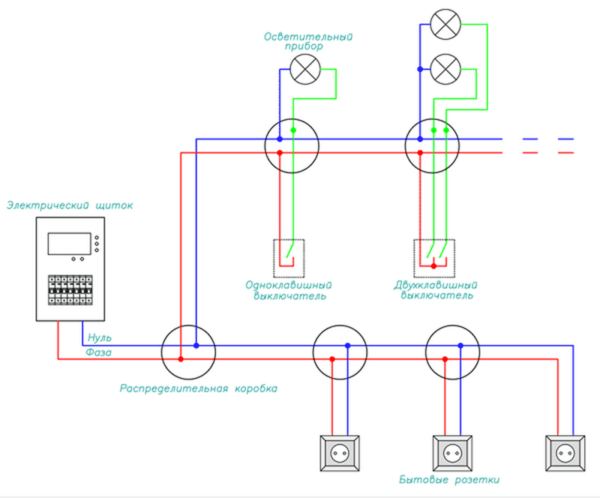

Принципиальная схема подключения общего и местного света показана на рисунке внизу. При желании ее можно модифицировать.

В уличных объектах недопустима установка бытовых переключателей и розеток. Для беседки подойдет только влагозащищенная фурнитура.
Распредкоробки должны быть герметичными, изготовленными из металла с антикоррозийным покрытием. В случае с деревянной беседкой под пластиковую распредкоробку устанавливают металлическую пластину. Разводку проводов осуществляют по металлическим или пластиковым гофрам.
В последнее время стали востребованы осветительные приборы на солнечных батареях с фотоэлектрическими элементами. В течение дня они подзаряжаются, а в темное время фотоэлемент включает свет. Существуют персональные и комплексные приборы. В комплексных системах одна большая панель подпитывает несколько светильников. В персональных — все фонари имеют собственные батареи. На следующем рисунке показана схема работы автономной системы от солнечной батареи.

Для помещений с повышенной влажностью оправданна установка низковольтных светильников. Однако в этом случае понадобится понижающий трансформатор. Работает данное устройство по традиционной схеме, единственное отличие — в систему добавляется трансформатор.

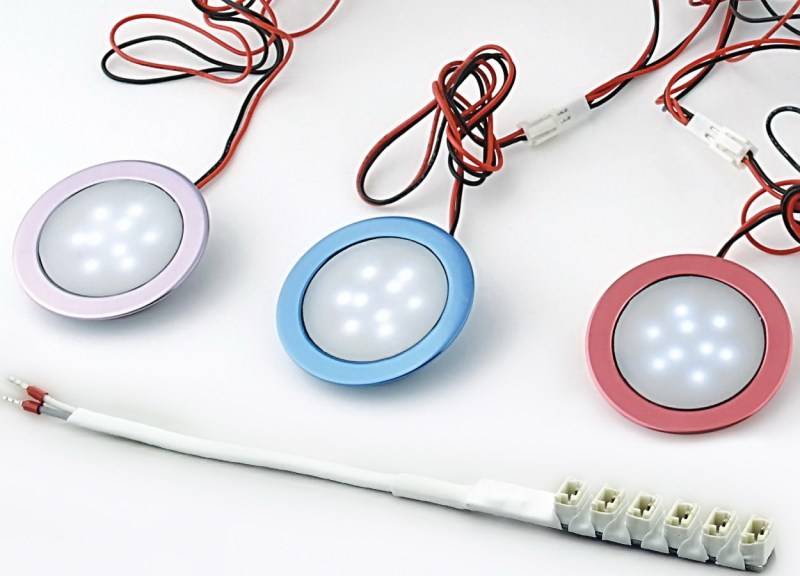

Существует несколько видов светодиодных лент. Все они подключаются по параллельной схеме. Иными словами, проводная пара идет от блока питания, и к ней присоединяется необходимое количество лент. Схема параллельного подключения показана на рисунке внизу.

Правила монтажа проводки на улице

При выборе провода для наружной проводки важно учесть особенности его прокладки. Здесь существует ряд правил, касающихся защиты и расстояния до жилых зданий

Так, дистанция от кабеля до крыльца должна быть не меньше 250 см, а до балкона или окна — 100 и 50 см соответственно. Если проводка имеет вертикальное исполнение, расстояние от поверхности земли должно составлять 275 см, до балкона или оконного проема — 100 и 75 см соответственно.

Если провод прокладывается по стене, стоит соблюсти ряд правил:

В случае применения отдельно взятых проводов обязательно применение пластиковых или металлических труб.
Соединение проводов должно обеспечиваться с помощью клеммников (скрутка запрещена).
При подвесе кабеля между зданиями обязательно применение троса и гофрированного рукава.
Соединение проводов должно производится только в герметичных распредкоробках.
Монтаж проводки на крыше запрещен.

В процессе прокладки проводов на улице стоит учесть еще ряд важных нюансов. Так, сеть частного дома может подключаться к источнику питания 3-х или однофазного напряжения (380 или 220 Вольт соответственно). Если проводка делается по воздуху, рекомендуется применение провода СИП-4.

Бронированные провода марок ВБШв или АВБШв больше подойдут для подземной прокладки. Особенность таких изделий — стойкость к воде и механическим повреждениям. Для наружной проводки, как правило, применяются провода с алюминиевой жилой большего сечения, что позволяет снизить расходы на монтаж.

Параметры

Максимальное рабочее напряжение составляет 660 В, при переходе на постоянный ток оно увеличивается до 1 кВ. Качество изоляции проверятся 2,5-киловольтовым испытательным напряжением на протяжении 5 минут. Минимальное удельное сопротивление изоляции на выходе с производства составляет 50 МОм ? км.
Рабочий диапазон температур установлен равным -60 — +50°С.
Сечения жил — от 2,5 до 120 мм2. Удельная токовая нагрузка меняется от 30 до 3 А/мм2, имея тенденцию к уменьшению по мере роста сечения.
Диаметры меняются от 8 до 50 мм при погонной массе в интервале 80 – 4630 кг/км, соответственно. Минимальный радиус изгиба составляет типичные для группы гибких изделий 5 внешних диаметров.

Установка осветительных приборов

После того, как будет проложен кабель и установлены опоры для осветительных приборов, можно приступать к подключению светильников. Для этого выполняется следующее.

Светильник разбирается при помощи отвертки: установочный элемент должен быть отделен.
Кабель разрезается в верхних точках петель.
Освобожденные от изоляции концы заводятся в проушину установочного элемента. И подсоединяются к клеммам патрона или специальным контактам.
Пятка светильника крепится к вертикальной или горизонтальной поверхности (в зависимости от предусмотренного изготовителем способа установки прибора). Для этого перфоратором сверлятся отверстия под дюбеля в заранее намеченных местах. Светильник привинчивается винтами.

Освещение участка возле дома, дачи
