Уличное освещение для загородного дома — 3 этапа работ. Инструкция по сборке схемы автоматики.

Общие принципы монтажа выключателей освещения

Монтаж простой системы освещения и управляющих устройств производится во время ремонтных работ в помещении. При скрытой проводке, до выполнения чистовых отделочных работ производится укладка кабеля в штробы и подготовка мест под установку выключателей. При этом коммутацию выключателей, приборов освещения и питающих линий производят в монтажных распределительных коробках. Такие коробки могут находится в специальных нишах в стенах, скрыты в полу или за натяжным (подвесным) потолком.

В некоторых случаях, например, в деревянных домах, нормативными актами запрещен монтаж скрытой проводки, поэтому в таких помещениях монтаж производят открыто уже после отделки помещения (с использованием кабель-каналов или специальных гофрированных трубок).

Общий принцип подключения выключателей в большинстве случаев одинаковый: выключатель служит для разрыва фазы на линии, а ноль проводят непосредственно на светильник. Почему фазу, а не ноль? Это требование прямо указано в ПУЭ, которое гласит, что должна исключаться возможность разрыва одного нулевого проводника без отключения фазного. Это связано непосредственно с мерами безопасности при эксплуатации осветительных приборов. При отключении устройства от сети с помощью выключателя на него не должно подаваться напряжение, чтобы его можно было безопасно ремонтировать или менять лампу.

Место установки выключателей, управляющих освещением, подбирается исходя из привычек будущих пользователей и конфигурации помещения. В общем случае принят монтаж выключателей на высоте 90 см от пола. Это связано с тем, что таким выключателем сможет удобно пользоваться как ребенок, так и взрослый.

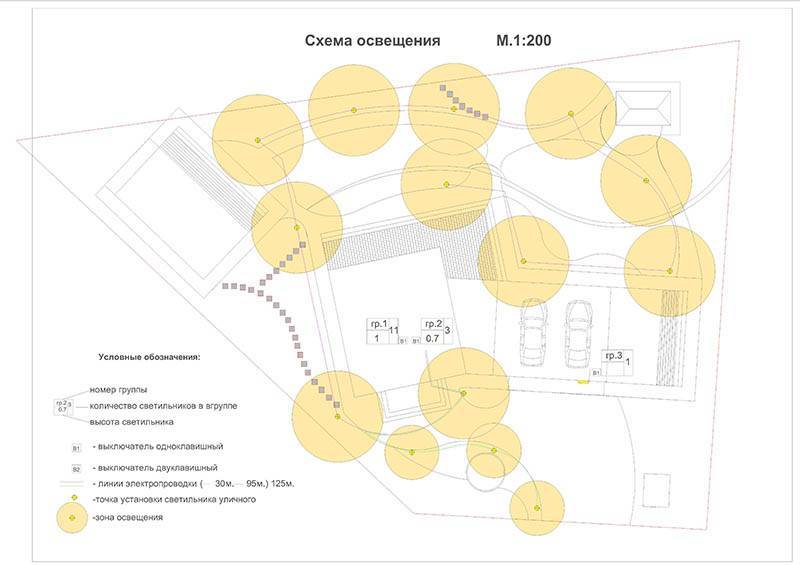

Планируя монтаж выключателей, лучше всего составить схемы подключения проводов в распределительных коробка и план с указанием расположения точек освещения и управляющих устройств, а также произвести разметку непосредственно на стенах. Это поможет избежать ошибок.

Установка системы уличного освещения

Монтаж светильника на опоре осуществляется путем выполнения нескольких последовательных операций. Перед началом электромонтажных работ следует отключить все приборы от электрической сети, чтобы процесс установки был безопасным.

  1. Убираем весь мусор на участке установки опор.
  2. Покупаем все нужные материалы.
  3. Готовим инструментарий для выполнения электромонтажных работ.
  4. Выкапываем траншею для укладки проводов.

В процессе установки уличного освещения понадобятся такие инструменты и материалы:

  • коловорот;
  • корыто для замешивания раствора;
  • лопата штыковая;
  • мастерок;
  • песок;
  • цемент;
  • вода;
  • материалы для опалубки (доски, бруски или фанера).

Установка опор под светильники

Монтажные работы выполняют одним из нескольких возможных способов. Выбор конкретного метода установки зависит от разновидности фиксатора.

Фиксация светильника на стене:

  1. Размечаем область монтажа осветительного прибора.
  2. Проверяем ровность опоры с помощью строительного уровня.
  3. Дрелью проделываем отверстия в стенах.
  4. Забиваем анкера или дюбели.
  5. Фиксируем в стене кронштейны.

Крепление светильника на столб, установленный на земле:

  1. Копаем яму нужного диаметра.
  2. Насыпаем на дно ямы песок и трамбуем его.
  3. Собираем деревянную опалубку.
  4. Между рейками прокладываем пластиковую трубу нужного сечения. Внутри нее затем проводим кабель.
  5. Трубные торцы заклеиваем. Это необходимо, чтобы труба стала герметичной и строительная смесь в дальнейшем не попала вовнутрь.
  6. Готовим бетон и заполняем им опалубку.
  7. Ставим анкер по центру, чтобы зафиксировать опору под светильник. Анкер должен стоять строго вертикально, поэтому пользуемся строительным уровнем.
  8. Ждем, пока раствор затвердеет.
  9. Устанавливаем столбы на всех анкерах.

Установка светильника

Монтаж уличного светильника выполняют следующим образом:

  1. Протягиваем кабели от распределителя до участка, где устанавливаем светильник.
  2. Кладем кабель в траншею или подготовленные скрытые полости.
  3. Устанавливаем светильник на место.
  4. Зачищаем концы всех подводящих проводов с помощью ножа.
  5. Фиксируем каждый фазовый провод к центральным контактам светильника.
  6. Обматываем участки скрутки изолентой или термоусадочной трубкой.
  7. Убеждаемся в целостности изоляционного слоя, проверяем сопротивление и заземление мультитестером. Если проблемы не выявлены, закручиваем гайки, чтобы светильник надежно держался на своем месте.

Выбор прибора

Перед покупкой необходимо четко понимать, что хочется получить в результате. А уж затем подбирать устройство под себя

Приведем несколько основных нюансов, на которые нужно обратить внимание в первую очередь

Технические характеристики

Перечень требований к прибору:

Номинальное напряжение. Обычно это 220 вольт переменного тока, но можно со скидкой приобрести 12 и 24 вольта постоянного тока. Ничего страшного в этом нет, но потребуются дополнительные траты на блок питания;

Номинальная частота. У нас это 50 Гц, но в иных странах стандарт может отличаться, поэтому стоит внимательно посмотреть на импортную упаковку;

Коммутируемая цепь. При необходимости подключить до 3 маломощных (бытовых) ламп можно не смотреть на этот параметр, но при большем количестве этот вопрос становится принципиальным;

Границы колебания напряжения и перепад температур

Это крайне важно для частного дома, особенно за пределами города;

Порог срабатывания фотодатчика. Если стоит задача разделить ночь и день, то проблем не будет с любым устройством

Но при желании подсветить территории в пасмурную погоду или небольшом сумраке, то нужно обязательно консультироваться по этому поводу с продавцом.

Если стоит задача разделить ночь и день, то проблем не будет с любым устройством

Другие характеристики

Если с техническими параметрами удалось разобраться, то настало время выбрать тип устройства и его функциональность

На что обратить внимание:

  • Простой или комбинированный прибор. Чем больше составляющих, тем меньше надежность. Поэтому для включения день-ночь лучше брать простое фотореле с минимальным регулированием порога срабатывания;
  • Выносной датчик или герметический корпус. Первый вариант характеризуется сложностью монтажа при сомнительных достоинствах. Поэтому практически всегда стараются использовать заводскую герметически закрытую конструкцию, которая подойдет как для внешнего, так и для внутреннего применения;
  • Функциональность. Экономить на датчике движения не стоит, это реально экономит электроэнергию. Таймер не настолько полезен, но также можно придумать варианты использования. А вот программирование и весь комплекс датчиков нужен только профессионалам. Такие приборы дорого стоят и не менее дорого обходятся при эксплуатации;
  • Способ подключения. Гораздо проще присоединить 2 выведенных проводка к клеммам, чем вникать в схему. Если планируется нанимать специалистов для монтажа, то этот параметр не так важен, а если хочется экономии, то нужно брать реле с простым подключением или быть твердо уверенным в своих знаниях;
  • Задержка срабатывания. Позволяет исключить реакцию прибора на случайный источник света (фары, фонарик и так далее).

Экономить на датчике движения не стоит, это реально экономит электроэнергию

Алгоритм подключения

Перед тем, как приступать к решению данной задачи, к светильнику следует подвести электрический кабель от источника питания. Если фонари установлены по всей территории, логичней будет проложить кабель под землей, чтобы он не мешал человеку при передвижении.

Процесс подключения можно разбить на несколько последовательных шагов:

Подводка электрической проводки. Для этого можно использовать различные способы, главное, чтобы система была безопасна.
Демонтаж защитной крышки. Зачастую она находится сзади прибора и фиксируется несколькими винтами или саморезами.
Подключение. Схема эта довольно проста и требует совмещение фазы и нуля кабеля к соответствующим клеммам на светильнике. Фиксация провода может выполняться, как с помощью пружинных зажимов, так и с применением болтовых креплений

Обратите внимание, что многие светильники могут работать только от В. Поэтому перед ним обязательно подключить блок питания, рассчитанный на эти показатели.

Как видите, процесс подключения уличных светильников довольно прост и требует только соблюдения основных рекомендаций производителя. Если вы не уверены, что сможете сделать это самостоятельно, доверьте это опытному электрику.

Принцип действия

Схема подключения фотореле для уличного освещения включает датчик, усилитель и исполнительный механизм. Фотопроводник PR1 под действием света изменяет сопротивление. При этом изменяется величина проходящего через него электрического тока. Сигнал усиливается составным транзистором VT1, VT2 (схема Дарлингтона), а с него поступает на исполнительный механизм, которым является электромагнитное реле K1.

В темноте сопротивление фотодатчика составляет несколько мОм. Под действием света оно снижается до нескольких кОм. При этом открываются транзисторы VT1, VT2, включающие реле K1, управляющим цепью нагрузки через контакт K1.1. Диод VD1 не пропускает ток самоиндукции при выключении реле.

Несмотря на простоту, схема фотореле обладает высокой чувствительностью. Чтобы ее выставить на необходимый уровень, используется резистор R1.

Напряжение питания подбирается по параметрам реле и составляет 5-15 В. Ток обмотки не превышает 50 мА. Если необходимо его увеличить, можно применить более мощные транзисторы и реле. Чувствительность фотореле повышается с увеличением напряжения питания.

Вместо фоторезистора можно установить фотодиод. Если необходим датчик с повышенной чувствительностью, используются схемы с фототранзисторами. Их применение целесообразно с целью экономии электричества, поскольку минимальный предел срабатывания обычного прибора составляет 5 лк, когда окружающие предметы еще различимы. Порог 2 лк соответствует глубоким сумеркам, после которых через 10 мин наступает темнота.

Фотореле целесообразно применять даже при ручном управлении освещением, поскольку можно забыть выключить свет, а датчик самостоятельно «позаботится» об этом. Установить его несложно, а цена вполне доступна.

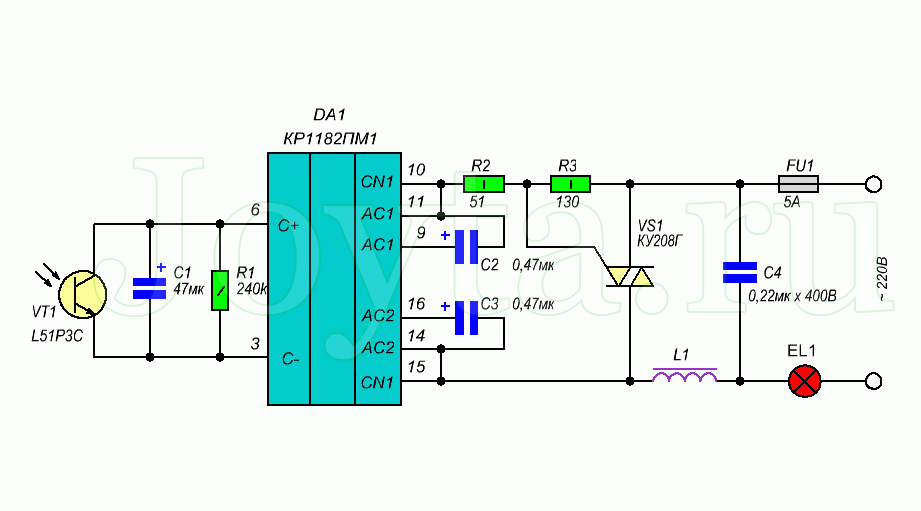

Схемы датчиков освещения

Датчик освещения LXP-02. Схема электрическая принципиальная

Но принцип остается тот же:

Напряжение питания 220 Вольт поступает через клеммы L (фаза) и N (ноль).

Напряжение выпрямляется диодным мостом (4 диода типа 1N4007), фильтруется (сглаживается) электролитическим конденсатором, и стабилизируется  на уровне +22…24 Вольта стабилитроном типа 1N4748.

Далее постоянное напряжение питает остальную схему, которая работает так. На выходе резистивного делителя 68к – VR – Фоторезистор формируется напряжение, обратно пропорциональное освещённости. Подстроечный резистор VR с сопротивлением 1 МОм – это та самая “крутилка”, с помощью которой устанавливается желаемый уровень срабатывания.

Хотите экономить электроэнергию – ставьте максимальное сопротивление, крутите его по часовой (LUX-), и он будет срабатывать тогда, когда будет уже совсем темно.

А хотите, чтобы освещение на улице включалось от малейшей тучки – крутите регулятор в другую сторону (LUX+).

При наступлении темноты освещенность падает, сопротивление фоторезистора растёт, напряжение на базе транзистора растёт. И достигает такого уровня, что транзистор открывается, через коллектор протекает ток, достаточный для включения реле КА. Реле своими контактами включает нагрузку, которая подключается через вывод LOAD.

При этом загорается светодиод, а конденсатор 47 мкФ в цепи базы сглаживает все процессы, чтобы реле слишком быстро не щёлкало, например, если его перекрывает ветка дерева, колеблющаяся от ветра.

В заключение – схема более мощной модели, LXP-03:

Датчик освещения LXP-03. Схема электрическая

Тут схема та же, отличия перечислю:

  • Схема питания ограничивает напряжение в фазной цепи.
  • Диодный мост с фильтром – такой же как и в предыдущей схеме, я неудачно ее изобразил.
  • вместо одного стабилитрона – два последовательно, но напряжение питания схемы – то же, +24В.
  • Используется составная схема на двух комплиментарных транзисторах, поскольку реле более мощное, ток его катушки больше.

Зная принцип работы схемы, её легко отремонтировать. А если хотите подробнее разобраться в ремонте, то в статье про ремонт датчика движения пошагово расписана методика и философия ремонта подобных устройств.

Всё, всем удачи!

Выбор светильников

На улице необходимо устанавливать особые пыле-влаго защищенные светильники. Степень защищенности корпуса отображается классом безопасности. Он обозначается латинскими буквами IP и двумя цифрами, которые идут за ним. Первая цифра отражает степень защиты от попадания пыли, вторая — влаги. Чем меньше число, тем ниже защита. Например, IP 44 , имеет более низкий класс защиты чем IP 65. Конкретная расшифровка значения каждой цифры приведена на фото ниже.

Расшифровка цифр в группе безопасности светильников

Понятное дело, что уличное освещение дома лучше делать со светильниками класса IP 68, но они стоят довольно дорого, да и ассортимент их не так велик. Зато никаких проблем с их работой вы иметь не будете — ни во время дождя, ни во время сильного ветра, несущего пыль.

Какие использовать лампы

Если говорить о лампах для уличного освещения, лучше всего использовать не лампы накаливания, а светодиодные или эконом-лампы. Самый лучший вариант — светодиодные. При малом потреблении электроэнергии светят они очень ярко. Например, лампа, потребляющая 7 Вт выдает света как 50 Вт лампа накаливания (или 650 lm). При этом они практически не греются, так что находящиеся рядом пластиковые детали не перегреваются. Несколько ограничивает область применения температурный режим эксплуатации от -20°C до +40°C.

Если есть желание еще больше сократить расходы на уличное освещение, можно установить светильники на солнечных батареях. Это кстати, тоже светодиодные лампы (LED), в корпусе которых находится аккумуляторная батарея. За светлое время суток батарея накапливает энергию, которая потом расходуется на освещение. Такие светильники есть разных форматов — от небольших, которые втыкаются вдоль дорожки, до солидных прожекторов, которые можно использовать для освещения дорог.

Светильники на солнечных батареях могут быть разными

Вообще, уличные светильники на солнечных батареях есть разные по оформлению и по способу монтажа. Самые простые варианты — садовые — могут просто втыкаться в землю (на фото слева), есть также подвесные варианты, которые можно развесить на деревьях, веранде. Есть герметичные модели, которые могут плавать в воде. Запустить такой светильник в пруд — отличное решение (второе изображение слева).

Не так давно появились модели, которые можно встроить в дорожку или лестницу (справа). Стоят они довольно много, но если учесть, что затраты на монтаж минимальны (не надо прокладывать кабель), а расходы на освещение вообще отсутствуют, то такое вложение крайне выгодно.

Области рационального применения фотореле

Типовые ситуации, в которых требуется присутствие данного устройства:

  • Когда включение и выключение цепи производится при помощи сигнала малой мощности;
  • Когда несколько цепей должны управляться одним сигналом.

Эффективность применения фотореле обуславливается также и их универсальностью (помимо стандартной аппаратуры контроля можно использовать компьютеры или ноутбуки). Это позволяет реализовывать также и логические управляющие команды типа «если…то…».

Рассмотрим использование фотореле для уличного освещения. Технология их применения основана на использовании триггерных FEТ-переключателей.

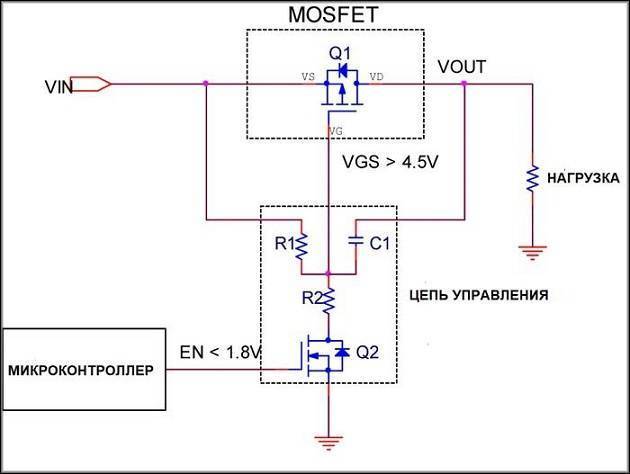

Блок-схема фотореле с FET-переключателем

В приведенной блок-схеме используется серия К МДП-транзисторов.  В отличие от твердотельных реле, схема управляет фотодиодами напрямую. Это обеспечивает гораздо более высокие скорости переключения, поскольку время отключения питания при включении светодиода некритично. Из-за отсутствия механических составляющих поддерживается высокая компактность устройства, однако физический изоляционный барьер здесь отсутствует, а потому необходимо использовать только низковольтный управляющий сигнал.

Поскольку фотореле является альтернативой уже существующей панели дистанционного управления освещением, то прежде всего стоит подумать — а так ли уж необходима подобная замена. Если существующая система полностью соответствует электрическим нормам, то перед нагрузкой достаточно просто добавить релейную панель, и полный контроль за осветительной цепью будет обеспечен. В небольшом корпусе может быть размещено до 64 фотореле вместе с источником низкого напряжения, а рядом можно расположить панель выключателя.  Чем меньше число цепей, тем более экономичным становится применение релейной панели.

Фотореле можно использовать для управления однополюсными цепями 127/220 В переменного тока и двухполюсными (208…240 В) цепями переменного тока. Релейные панели наиболее экономичны при управлении меньшими нагрузками, но имеют один недостаток — они рассчитаны на ограниченное количество циклов включения/ выключения: от 20000 до 50000 (при нормальных обстоятельствах этого хватит примерно на 5 лет).

Общий вид блочной компоновки фотореле для уличного освещения и монтажная схема приведены на следующих рисунках.

Некоторые нюансы имеются в использовании фотореле совместно с датчиками движения.  Как правило, уличные фонари включаются на всю ночь. Но в ночное время уличные фонари не нужны, если нет движения. Поэтому всё чаще используют схемы, которые включают уличные фонари только при перемещения транспортного средства и некоторое время после него. Используется микроконтроллер AVR 8051 и несколько пар (чем больше, тем лучше) инфракрасных (ИК) датчиков.

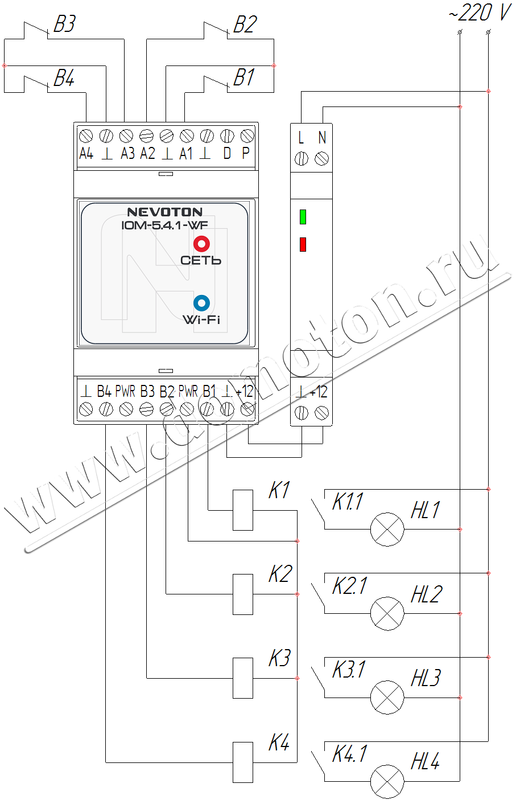

Подключение релейной панели управления освещением

Предлагаемая система состоит из микроконтроллера Atmega8, LDR, PIR-датчика и RTC. Эта система управляет уличным освещением, используя светозависимый резистор и ИК-датчик.

Уличные фонари включаются в зависимости от интенсивности светового потока, который воспринимается на LDR. Если такая интенсивность на фоторезисторах низкая, значение их сопротивления — высокое. С уменьшением общей освещённости это значение увеличивается, и, таким образом, определяет, когда уличные фонари должны включиться.

Ночью движение транспорта минимально. Это обстоятельство можно использовать для настройки контроллера. По наступлении пикового времени, когда трафика нет, фотореле отключит наружное освещение. При появлении единичного транспортного средства ИК-датчик подаст управляющий сигнал микроконтроллеру. Тот на 2…3 минуты включит освещение, после чего автоматически его выключит.

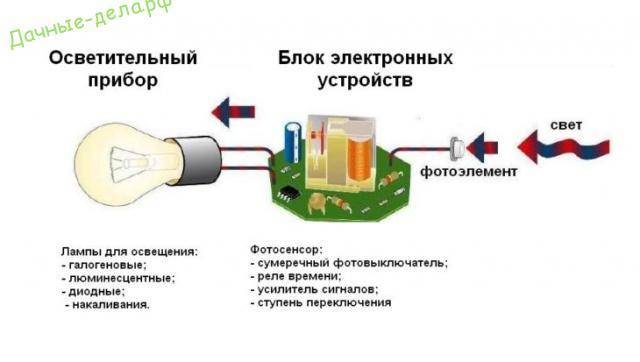

Блочная компоновка фотореле

Схема включения фотореле для управления наружным освещением

Установка датчиков движения

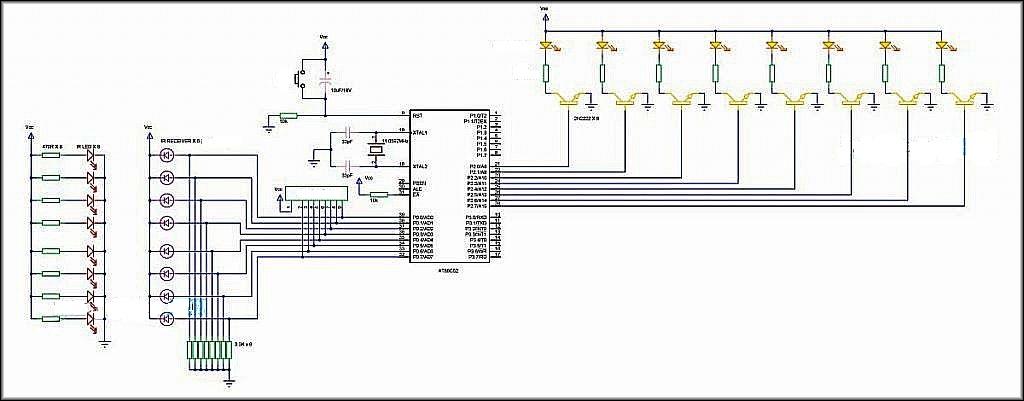

Монтажная схема управления движением на базе фотореле

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

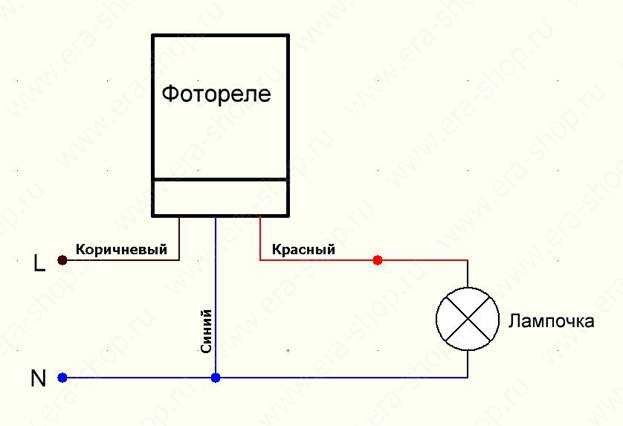

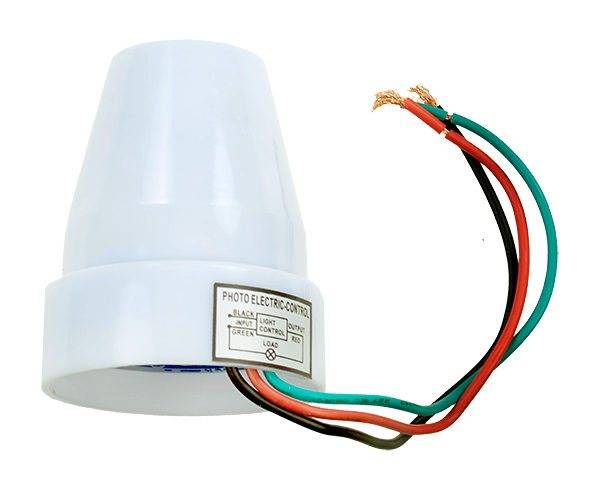

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

  • черный – фаза;
  • зеленый – ноль;
  • красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

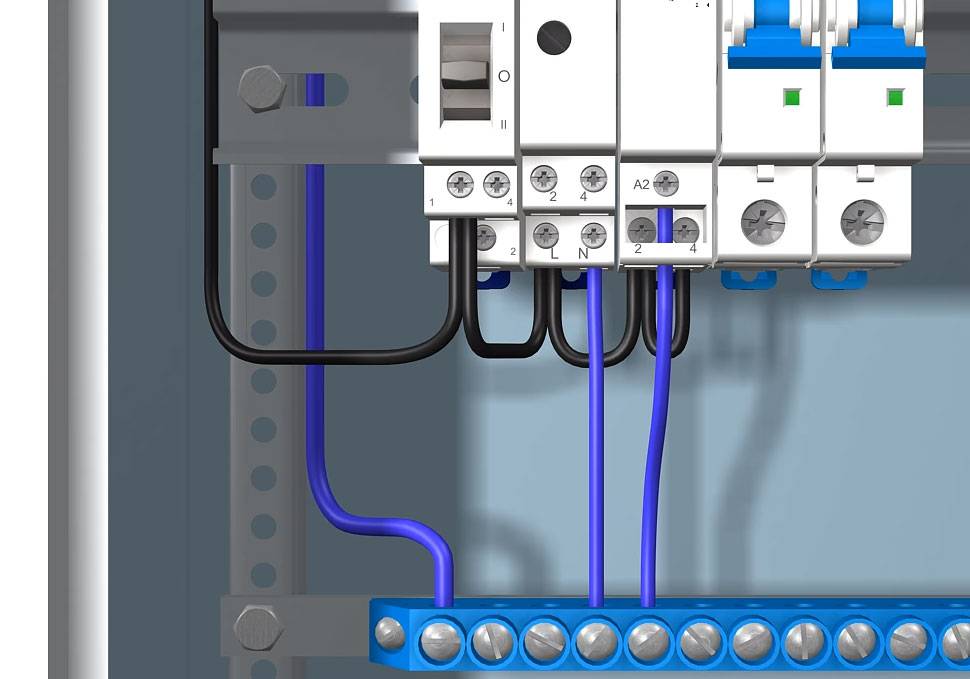

  1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
  2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
  3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
  4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

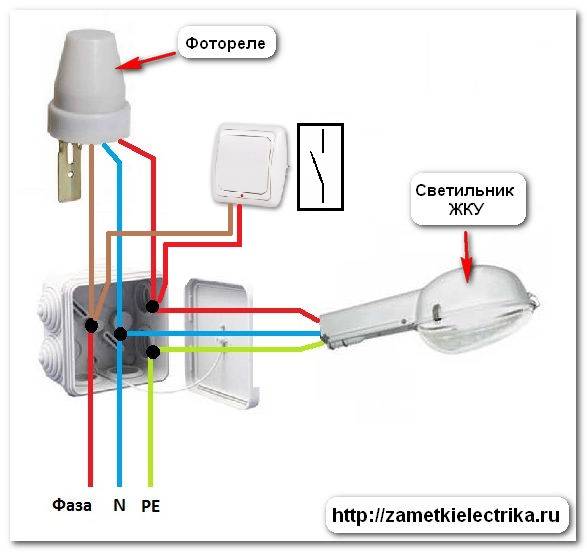

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

  1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
  2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

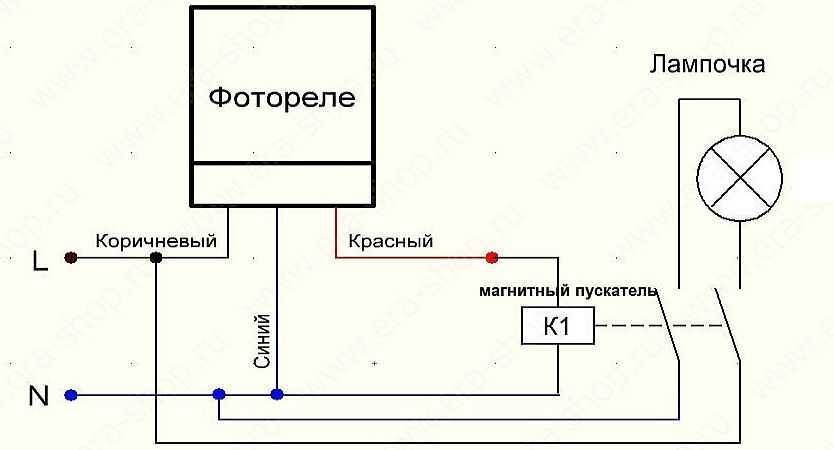

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки

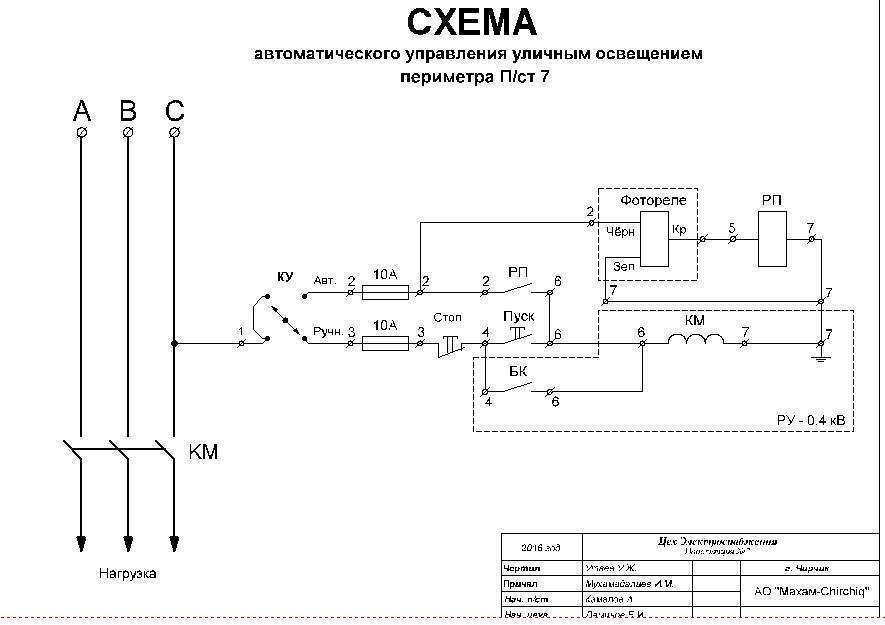

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

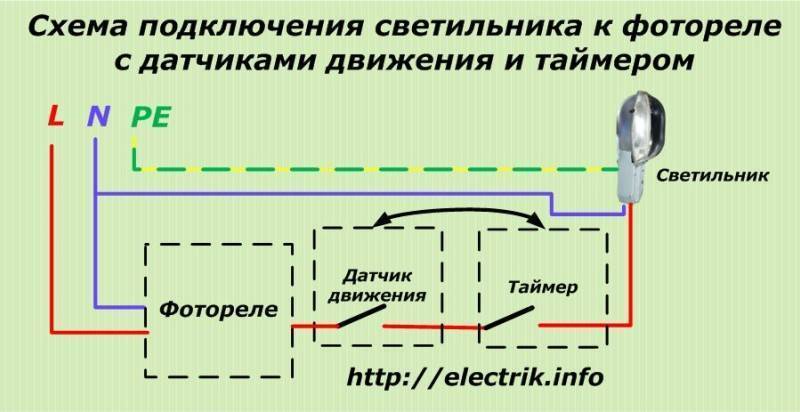

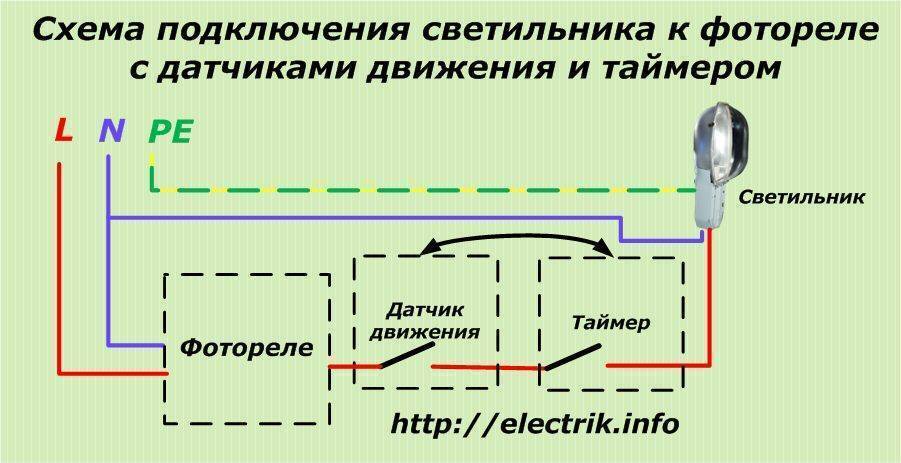

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Схема подключения переключателей освещения с двух мест

Обычные выключатели, устанавливаемые в помещениях, обеспечивают включение или отключение света только с одного места. Однако нередко возникают ситуации, когда более удобным и комфортным было бы управление светом с разных точек квартиры или дома. Это особенно актуально для лестничных маршей и длинных коридоров, где отсутствует естественное освещение. То есть, в начале подъема по лестнице свет включается первым переключателем, а в конце – выключается вторым.

Данную проблему успешно решает схема подключения освещения в квартире двумя переключателями света. Тем самым достигается не только удобство пользования осветительными приборами, но и существенная экономия электроэнергии. Чтобы установить переключатели, необходимо к месту подключения предварительно проложить трехжильный кабель, приобрести два проходных выключателя и соединительную коробку.

При использовании самой простой схемы, нулевой провод проходит от щитка к распределительной коробке, в которой соединяется с нулевым проводником, подключенным к лампе. Соединение самих выключателей осуществляется через коробку с помощью трехжильного кабеля. Для подведения фазы к выключателям и далее к лампе, применяется одножильный провод. При подключении трех и более переключателей света, количество жил в кабеле соответственно увеличивается до четырех, пяти и т.д. Таким образом, установка двойного проходного переключателя не представляет особой сложности. Необходимо всего лишь внимательно соблюдать и контролировать последовательность подключения проводников.

Эффективность управления светом можно оценить на примере длинного темного коридора, освещаемого двумя светильниками. В самом начале движения по этому коридору свет включается первым проходным переключателем. После того как человек оказался в нужном месте, например, возле кухни или спальни, освещение выключается вторым переключателем. То есть, для выключения света не нужно идти к выключателю в начало коридора, а затем возвращаться назад.

В качестве другого примера можно рассмотреть спальню, в которой управление светом также осуществляется проходными выключателями. В этом помещении первый выключатель устанавливается на традиционном месте возле двери, а другой – возле кровати. Таким образом, для того чтобы выключить свет не нужно вставать и идти к дверям.

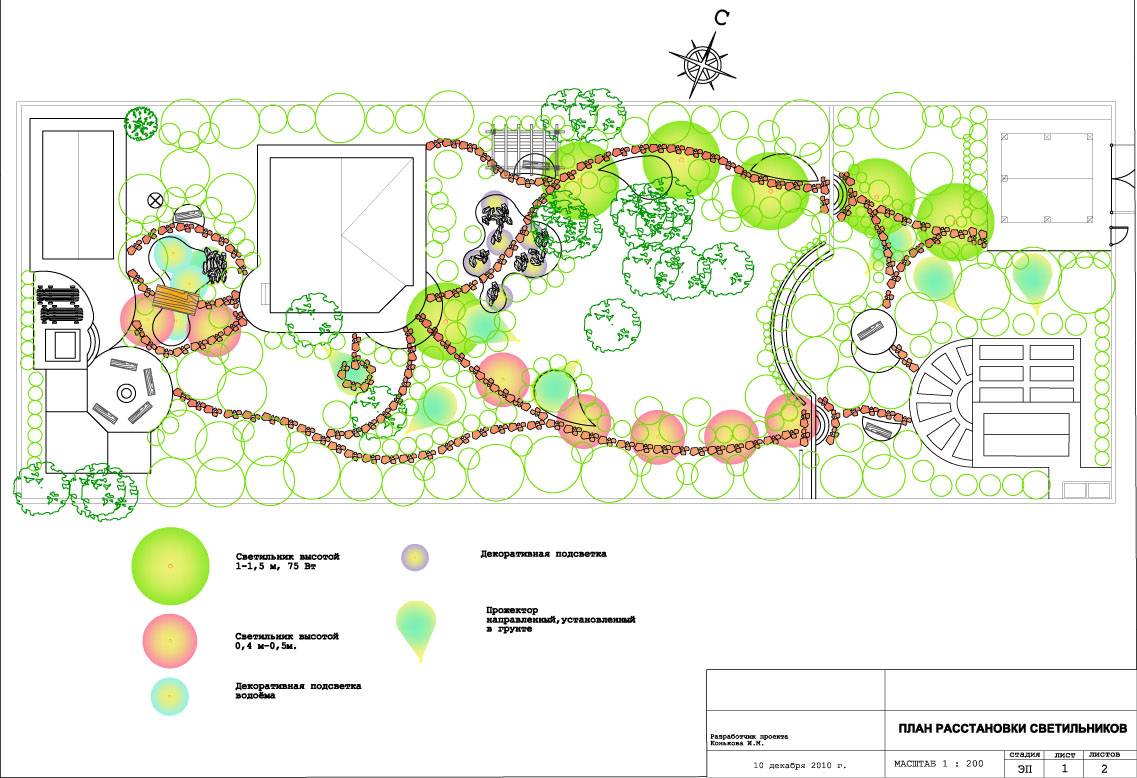

Принципы организации уличного освещения

Прежде, чем приступить к установке уличного освещения, вы должны понять, что именно вам для этого потребуется.

Все оборудование можно условно разделить на 3 большие группы:

  1. Светильники для уличного освещения. Для этой цели подойдут только специальные приборы, которые предназначены для работы в различных климатических условиях. Их главные характеристики — герметичность и отсутствие пропускной способности для влаги. В эту же группу относятся датчики движения, которые по мере вашего перемещения по участку будут реагировать и свет будет включаться в тех зонах, где это необходимо.
  2. Оборудование для контроля. Такие приборы понадобятся для того, чтобы автоматизировать систему и затрачивать минимум времени на ее обслуживание, но при этом получить качественное освещение в темное время суток. Плюс к этому добавляются еще и стандартные выключатели для возможности самостоятельно регулировать интенсивность работы освещения.
  3. Проводники и кабели. Эта группа включает провода, трубы, клеммы, стяжки и другие детали, без которых невозможно создать единую цепь подачи электросети ко всем приборам.

Основные технические характеристики

Но если она утеряна — ничего страшного; просто следует всегда помнить о приведенной выше цветовой схеме.
Еще один большой плюс устройства ФР — возможность работы в цепях постоянного тока напряжением 12 В. Такие устройства ставят в местах, где свет необходим только во время нахождения рядом человека — возле туалета, на заднем дворе и т.
Скоммутированы на разных этажах, от разных электро-сборок, выводы подключены к РИП, а они уже ИК-фонарям. Порядок подключения Саморегулирующая подача освещения в помещение или во двор производится с помощью использования фотореле.
Если реле устанавливается вблизи осветительной лампы, то устройство следует закрепить таким образом, чтобы лучи света от нее не влияли на работу фоточувствительного сенсора. Нижней части нужно задать такой угол, под которым труба будет направлена вверх. Установить подобное оснащение можно самостоятельно, без помощи электриков.
Прибор может быть выполнен в цельном корпусе со встроенным чувствительным элементом, либо с выносным датчиком. Многих волнует вопрос, как автоматизировать внешнее освещение жилья, чтобы лампы сами загорались с наступлением сумерек, и гасли с восходом солнца.

Они характеризуются вспомогательными клеммами, куда подсоединяются заземляющие провода. А с наступлением нового дня, освещенность увеличивается, контакты размыкаются, и источник искусственного света выключается.

Наличие возможности выполнения индивидуальных настроек. Способ размещения на элементах строительных конструкций или в электротехническом оборудовании. Чтобы выбрать подходящее фотореле, следует учесть ряд факторов. Чтобы правильно подключить фотореле к светильнику с лампой ДРЛ, нужно добавить в схему дроссель или ПРА пускорегулирующий аппарат либо приобрести светильник со встроенным пускателем.

Астротаймер стоит намного дороже фотореле, но с ним нет никаких хлопот, ни с местом установки ни с засветкой. Через него происходит управление датчиком. Скоммутированы на разных этажах, от разных электро-сборок, выводы подключены к РИП, а они уже ИК-фонарям. Все соединения проводов должны быть в специальном герметичном монтажном коробе.
Как правильно подключить фотореле IEK для автоматического включения и отключения освещения

Расчет элементов проводки

От вида освещения зависит и тип проводки. На этом этапе нужно определить точное количество светильников, их вид и мощность, длину и сечение кабеля, а также мощности автоматических выключателей и устройств защитного отключения (УЗО).

Учитывая, что световые приборы маркируются в Ваттах, а счетчики энергии и предохранители в Амперах, то для подбора автоматов с подходящей нагрузкой нужно своими руками пересчитывать эти параметры. Формула расчета здесь достаточно простая.

  • Для однофазной сети: Ватт = Ампер * Вольт (P = I *U).
  • Для трехфазной сети: Ватт = √3 * Ампер * Вольт (P = √3 * I * U).

Если планируется установка светодиодных фонарей, то к ним нужно подобрать низковольтовый кабель, а также поставить трансформатор у главного щита, он при эксплуатации будет преобразовывать исходящее напряжение.
