5 Светолюб
Перспективная российская компания работает на рынке 20 лет, причем специализируясь именно на производстве светильников и комплектующих к ним. Ежегодно в продажу поступает около 25000 приспособлений. Инженеры фирмы разработали оригинальные конструкции моделей на основе собственных плат и драйверов. Форма корпуса позволяет прибору даже при длительном функционировании не нагреваться и гарантирует равномерное освещение большой по охвату территории. Для этой же цели используется овальное стекло со специальными микрочастицами. Срок эксплуатации такой продукции составляет 100000 часов.
Качественная светоотдача происходит благодаря оснащению конструкции светодиодами Refond. К плюсам устройств уличных модельных линеек «Еж», «ЭСТ-улица» относятся эффективная работоспособность в температурном режиме -40 – +45 градусов, уровень пылевлагозащиты IP 65, виброустойчивость, минимальное мерцание. Вследствие универсального дизайна каждое изделие будет органично дополнять окружающее ландшафтное пространство.
Подсветка лестницы
Подсветка лестницы тоже выполняет защитные и декоративные функции
При ее обустройстве важно, чтобы не осталось темных участков, где можно оступиться. Варианты подсветки:
Подсветка каждой ступени. Для этого используются светодиодные ленты или точечные, встроенные в нижнюю часть стены, светильники. Дополнительно можно выделить светом перила.
Настенные светильники. Подойдут модели с рассеивающими свет плафонами. Они хорошо осветят помещение по всей высоте.
Есть несколько требований по температуре и яркости. Свет не должен ослеплять человека и для деревянных лестниц лучше подходят теплые лампы. Если лестница в деревянном доме сделана из металла, то подойдет холодный свет.
Освещение хоздвора и пристроек
У рачительных хозяев на усадьбе практически постоянно ведутся какие-то работы. Чаще всего, чтобы грязь и мусор не разносились, место для проведения работ организуется в пределах отгороженной площадки, которая называется хозяйственным двором или хоздвором. Хоздвор может быть постоянным или временным, но в любом случае его следует достаточно хорошо освещать в вечернее время. Подходящими светильниками для этого могут служить прожекторы заливающего света, оснащенные металлогалогенными газоразрядными ЛВД. Установленные на стены построек или на специальные опоры, эти прожекторы способны обеспечить освещенность на уровне 100-200 лк с расстояния в несколько метров. Кроме того, они не искажают естественные цвета предметов.
Металлогалогенный прожектор заливающего света
Например, для постоянного хоздвора прямоугольной формы площадью 100 м можно применить 4 прожектора с линейной (софитной) металлогалогенной ЛВД мощностью 70 Вт. Установленные на высоте 3-4 м по бокам двора, прожекторы обеспечат освещенность не менее 100 лк по всей его площади. Кроме того, прожекторы имеют степень защиты IP65, что гарантирует их продолжительную эксплуатацию в качестве наружных светильников.
Освещение хоздвора требуется лишь на время проведения работ. Поэтому для его включения и выключения следует предусмотреть одно- или двухполюсные выключатели, позволяющие управлять одновременно всеми прожекторами или каждым из них отдельно.
В качестве более современного варианта все чаще рекомендуется применять уличные светодиодные светильники.
Уличные светодиодные светильники СДКУ-L
Светодиодные лампы
Ну, и завершает наш обзор венец светотехники – светодиодные светильники.
Светодиодный фонарь
Использовали мы такие громкие слова неспроста, так как этот источник света сильно потеснил в последние годы своих конкурентов. Он относительно недорог, очень долговечен и универсален.
- Светятся светодиоды благодаря тому, что сделаны они из таких полупроводниковых материалов, которые излучают определенный спектр света при прохождении через них электрического тока, например, арсенид галлия.
- Светодиодные лампы имеют очень низкое энергопотребление и высокую светоотдачу.
- Срок их службы может достигать 80000 часов, при условии соблюдения режима питания и температуры нагрева.
- Такие лампы выделят намного меньше тепла, чем те же лампы накаливания.
- Они имеют высокую механическую прочность, экологически безопасны и в отличие от люминесцентных светильников избавлены от сложной пускорегулирующей аппаратуры (не все) – включение в сеть можно выполнить даже через простой диодный мост. Естественно, качество питающей схемы напрямую влияет на стоимость ламп – ее основная задача выдавать приемлемый для работы ток.
Недостатки у такого оборудования тоже имеются, и их много – назвать хотя бы отсутствие нужных частот в спектре, на которые реагирует зрачок человека, высокую цену, боязнь высоких температур, а как следствие необходимость в эффективных охлаждающих системах, и изначальную высокую стоимость. Но огромное энергосбережение все равно перевешивает чашу весов.
Итак, мы разобрали основные лампы для фонарей уличного освещения. Как видите, вариантов много, и используются они в зависимости от текущих задач. Если тема вам показалась интересной, то можете расширить свои познания, просмотрев видео в этой статье, ну, а мы прощаемся с вами. Всего хорошего!
Расчет точечного освещения с примером
Приведенные ниже примеры убеждают, что расчет освещения светодиодными светильниками несложный.
Пример вычисления по электрической мощности для спальни 3,5×4,5 м. Площадь составляет 15,75 м². Умножают на норму для 1 м² — 20 Вт, получают 315 Вт. Подбирают необходимое количество светильников по мощности каждого, чтобы в сумме получилось 315 Вт или немного больше.
Второй пример — вычисление по световой мощности. Для детской комнаты требуемая освещенность 200 Лк (для 1 м²). Ее размеры — 3×4=12 м², всего понадобится 2400 Лм. Если взять лампы LED с номинальным световым потоком 400 Лм, их потребуется 6 шт.: 2400/400=6.
Третий пример с использованием формулы N=(S×W)/P для санузла площадью 10 м². Уровень освещенности для него W=2 Вт, планируется монтаж спотов по 5 Вт. Подставляют значения в формулу: (10×2)/5=4 шт.
График расчета точечного освещения.
Придомовая территория многоквартирного дома. Нормативы
Коммунальщики к обслуживанию домов зачастую относятся спустя рукава, а о придомовых участках разговор вообще не идёт. Поэтому содержание придомовой территории многоквартирного дома целиком ложится на плечи жильцов. А для того, чтобы облагородить участок вокруг дома, нужно знать его границы.
Размер придомового участка определяется градостроительным регламентом согласно статье 43.4 Градостроительного кодекса. Регламент у каждого города свой, но существует общая формула, по которой рассчитывается придомовая территория многоквартирного дома (нормативы 2020 года актуально рассчитывать по этой формуле, так как законодательство по этому вопросу не изменялось с 2000 года).
Согласно Положению об определении границ земельных участков в кондоминимумах установлено, как именно определить границы придомовой территории. При этом должны быть учтены параметры и характеристики многоэтажки, границы соседних домов и площадь всего микрорайона.
- Sнорм – норматив площади территории;
- У – показатель доли земли на 1 кв.м. жилья, который рассчитывается по более сложной формуле и напрямую зависит от этажности дома и года постройки;
- Sк – общая площадь квартир и общего имущества.
Формулу расчёта показателя доли можно найти в градостроительном регламенте вашего муниципалитета.
Нормы для уличного освещения
Средняя горизонтальная освещенность это — тот показатель, который является главным при осуществлении нормирования. Измеряется в лк (люксах), зависит от поверхности, которую необходимо осветить в вечернее и ночное время суток. Освещенность это — величина светового потока, падающего на освещаемую поверхность. Второй по значимости характеристикой является яркость. Представляет собой величину светового потока отраженного от определенной величины дорожного покрытия. Освещенность измеряется прибором, называемым люксметром. Многие приборы имеют совмещенную конструкцию. Все они имеют чувствительность, скорректированную под восприятие зрением человека. Нормы зависят от типа магистральных улиц и дорог, интенсивности движения транспортных средств. Различают 3 типа магистральных автомобильных дороги и улиц:
- общегородские, обозначаемые буквой А;
- районные — Б;
- местные -В.
Количество транспорта, прошедшего за час по проезжей части может быть:
- не более 500 ;
- более 500;
- свыше 1000.
В зависимости от этих факторов средняя горизонтальная освещенность в лк указана в табл.1
Таблица 1
Нормы освещения непроезжих частей дорог, улиц и т.п. тоже регламентируются и они должны соответствовать данным указанным в табл. 2
Таблица 2
Средний показатель горизонтальной освещенности территорий выставок, стадионов, парковых и прогулочных зон находится в пределах от 1 до 10 люкс и зависит от функциональных особенностей объекта.
В тоннелях автотранспортных этот показатель колеблется в пределах от 50 до 750 лк и зависит от следующих факторов;
- длины тоннеля;
- типа тоннеля (закрытый, имеющий стенку с закрытыми проемами).
Требования к открытым автостоянкам и местам заправки топливом следующие — должны иметь средний показатель горизонтальной освещенности в пределах 2÷ 10 лк.
Критерии выбора
Все мы прекрасно понимаем, что, приобретая любой товар, необходимо отталкиваться не только от внешних его данных, но и от технических характеристик изделия. В этом случае уличные фонари для загородного дома не стали исключением
Итак, на что необходимо обратить внимание, выбирая фонарь для дачи?
Во-первых, придется учитывать климатические условия, при которых осветительный прибор будет эксплуатироваться. То есть, как часто идет дождь, снег или град, каковы ветровые нагрузки в районе, сильны ли перепады температуры и так далее
Если один из перечисленных показателей превышает нормы, то придется при покупке обращать внимание на материалы, из которых дачный фонарь изготовлен.
Во-вторых, возможность установки светильника своими руками. Экономию денежных средств еще никто не отменял
Как положительное дополнение, высокая ремонтопригодность, она также не помешает.
В-третьих, вид используемых ламп. Здесь все понятно – обычная лампа накаливания имеет самую низкую цену, зато потребляет больше всех электроэнергии. Лучше всего свое предпочтение отдать светильникам с энергосберегающими лампами. Но как уже было сказано выше, все большей популярностью сегодня пользуются уличные фонари для дачи с солнечными батареями. И хотя их стоимость самая высокая, зато никакой электроэнергии с подающих сетей. И в этом вся их прелесть.
Особенности освещения дорог
При организации искусственного освещения автомобильных дорог особое внимание уделяют равномерному распределению приборов. Это избавляет от затененных и излишне светлых участков, которые нецелесообразны с экономической точки зрения
Подбор светильников и их расстановку осуществляют в соответствии с классом дороги. Ведь решения, уместные для дорог класса В3, для которых оптимальная мощность составляет порядка 1 кВт на 1 км, не подойдут для дорог класса А1, А2, А3 и т. д.
Наружное освещение автомобильной дороги вне населенных пунктов обустраивается подрядчиками с учетом ряда критериев:
- Необходимость равномерного распределения светильников вдоль дорожного полотна, что делает работу комплексной, минимизирует вероятность появления темных участков.
- Нормы ГОСТ, СНИП, СП.
- Светильники должны формировать сфокусированный и целостный поток света для освещения заданного участка магистрали.
- Помимо дороги, нужно осветить прилегающую зону, обочины.
- Освещение пешеходных переходов должно полностью соответствовать нормативам ГОСТ 55706-2013. При правильном подборе светильников зона перехода отчетливо видна водителям и пешеходам, которые также оперативно считывают любые дефекты, препятствия, дорожные знаки и разметку. Для этого освещение перехода делают контрастным таким образом, чтобы эффект ослепления водителей полностью отсутствовал. Поток света направляют со стороны водителей в сторону пешеходных переходов. Для обозначения пешеходных переходов могут дополнительно применяться светодиоды.
Подсветка кустарников
Подсвечиваются теми же способами, что и невысокие деревья.
Снизу
Светильник располагается на расстоянии от куста, равном его высоте и направляется вверх. При таком освещении хорошо заметными становятся форма и детали лиственного покрова.
Контурная подсветка отлично подходит для кустарников с мелкой листвой; густой и правильной формы кроной.
Сверху
Способ с мягким переходом освещённых участков в окружающую темноту. В качестве светильников используются уличные фонари с рассеянным или направленным светом. Размещаются на опорах или боллардах – невысоких столбиках.
Изнутри
При расположении светового прибора внутри объекта и направлении потока вверх, очень хорошо выделяется внутренняя структура куста: отдельные листочки, розетки соцветий. Контуры просматриваются слабо, растение кажется более высоким.
Сбоку
Способ очень хорош для подсветки групп растений, живой изгороди. Плавный переход от света к тени на каждом кусте создаёт эффект глубины пространства. Размещение поворотных прожекторов выполняется как на грунте, так и на боллардах.
Как отдельный декоративный приём можно рассмотреть вариант с использованием пересекающихся потоков света. Основное применение – композиции с использованием малых архитектурных форм: скульптур, амфор, кашпо. Потрясающий эффект получается при направлении с разных точек цветных светильников на небольшой искусственный водопад.
Какими приборами измеряют
Единицей освещенности в СИ является люкс, а уровень освещенности в конкретной точке измеряется приборами, называемыми люксметрами (в быту – люксометрами). Многие приборы дополнительно измеряют и другие параметры системы освещения, например, яркости. С их помощью можно на практике проверить точность расчетов после реализации проекта и, при необходимости, внести коррективы.
Различные типы люксметров
На рынке предлагается большое количество приборов, выбирать надо по нескольким основным параметрам:
диапазон измерений уровня освещенности (в большинстве случаев от 1 до 200000 лк, этого достаточно для большинства целей);
погрешность (чем меньше, тем лучше);
диапазон измерений яркости (если есть такая функция);
рабочий температурный диапазон (надо обращать внимание на область отрицательных температур).
Во многих случаях определяющим фактором будет и стоимость люксметра.
Комплектация и дополнительные функции
Фонари для сада комплектуются различными видами ламп: накаливания, галогенными, люминесцентными, светодиодными.
Для управления освещением и экономии электроэнергии в дневное время, к светильникам можно подключать регуляторы с датчиками, которые автоматически отключат ваши фонари с наступлением рассвета и самостоятельно включат их вечером. На фасаде дома, заборе, стенах хозяйственных построек можно установить прожекторы с датчиками движения. Во-первых, они среагируют на появление посторонних лиц на участке и отпугнут возможных злоумышленников, а во-вторых, будут полезны экономным хозяевам.
Светодиодные ландшафтные светильники могут работать в связке с контроллером, который будет менять их яркость, оттенок, периодичность включения тех или иных фонариков для создания необычных эффектов освещения.
Требования к уличным лампам
Уличное освещение загородного дома
Неблагоприятные атмосферные условия, осадки, ветер накладывают ряд требований для светильников, которые должны соблюдаться.
- Класс защиты IP от пыли и влаги. Показывает, насколько лампа герметична и способна выдержать попадание воды и частичек пыли и грязи. Для подсветки бассейнов или фонтанов требуется максимальная герметичность и степень IP66, IP67.
- Надежность стекла. Защитное стекло должно обладать высокой степенью устойчивости к температурам, ударам, вибрациям.
- Автономность. Уличные фонари для дачи могут оснащаться различными датчиками, которые упрощают их работу и экономят электроэнергию. Датчики звука, движения и освещенности дают возможность фонарю функционировать только тогда, когда в этом есть необходимость. К автономным устройствам относятся и светильники, работающие на солнечных батареях. В течение дня они заряжаются, а в темное время суток подсвечивают дачный участок.
- Функциональность. У уличного фонаря должно быть минимум 2 рабочих режима – максимальная яркость и приглушенный свет. Более дорогие устройства могут иметь и другие режимы работы.
- Устойчивость к образованию коррозии. С течением времени на лампе не должна образовываться ржавчина, поэтому уличный светильник делается из надежных и качественных материалов, на которые не влияет влажность.
Примеры расчета освещения помещения
Первый пример будет основываться на методе применения коэффициента использования. В качестве исходных данных примем:
Дина помещения (a) = 6,0 м. Ширина помещения (b) = 5,8 м. Высота помещения h1 = 2,8 м. Площадь помещения S = 5,8 × 6,0 = 34,8 м².
Для кабинетов, рабочих комнат, офисов, представительств нормируемая освещенность E = 400 Лк. Значение берется из таблицы 2 СанПиН 2.2.1/2.1.1.1278–03
Здесь же обращаем внимание на графу «Рабочая поверхность и плоскость нормирования КЕО и освещенности (Г — горизонтальная, В — вертикальная) и высота плоскости над полом, м». В нашем примере Г — 0,8 означает, что h2 = 0,8 м.
Световой поток используемых ламп в светильнике Фл = 1350 лм (лампа 18 Вт)
Количество ламп в светильнике n = 4.
Примем, что коэффициент запаса Кз = 1,5.
Примем, что коэффициенты отражения равны: потолок 50, стены 30, пол 20.
Рассчитаем индекс помещения: k = (a × b) ⁄ ((h1 – h2) × a × b) = (5,8 × 6,0) ⁄ ((2,8 – 0,8) × 5,8 × 6,0) = 1,47 ≈ 1,5.
С учетом коэффициентов отражения и индекса помещения определим коэффициента использования (U) по специализированным таблицам, разработанным производителями под конкретный тип лампы.

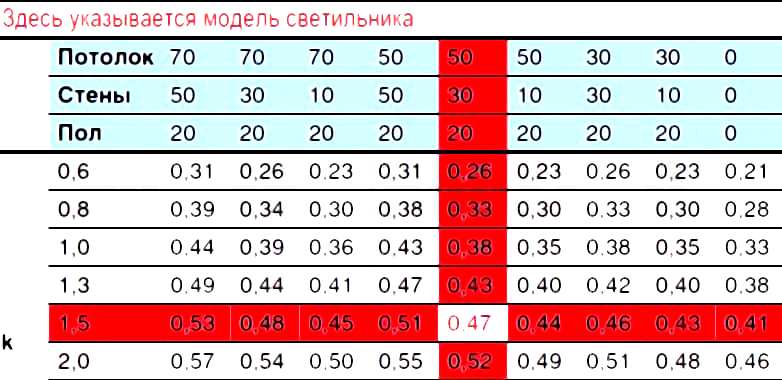

Пример таблицы для определения коэффициента использования:
Исходя из таблицы U = 0,47. Теперь, зная все переменные, можно рассчитать требуемое количество светильников:
N = (E × S × Kз) ⁄ (U × n × Фл) = (400 × 34,8 × 1,5) ⁄ (0,47 × 4 × 1350) = 8,22 ≈ 8 шт.
В качестве второго примера рассмотрим упрощенную методику, примененную в онлайн калькуляторе освещения. Исходные данные:
- Имеется жилая комната площадью 18 м² с высотой потолков 2,7 м.
- Для освещения будут использоваться светодиодные лампы мощностью 10 Вт. Из таблиц определяем, что световой поток одной лампы ≈ 900 Лм.
Для расчета воспользуемся формулой освещенности 1 Лк = 1 Лм ⁄ 1м². Соответственно 1 Лм = 1 Лк × 1м. Норма освещенности для жилых комнат 150 Лк. Также нам известна площадь помещения 18 м². И так как высота потолков 2,7 м, то поправочный коэффициент равен 1.
Получаем требуемый световой поток для комнаты:
2700 Лм = 150 Лк × 18 м² × 1 (поправочный коэффициент).
Теперь можно вычислить необходимое количество светодиодных ламп. Для этого делим общее значение светового потока на величину светового потока в одной лампы.
2700 Лм ⁄ 900 Лм = 3 светодиодных лампы мощностью 10 Вт понадобиться для комфортного освещения жилой комнаты площадью 18 м².
Разновидности фонарей и светильников
Осветительные приборы наружной установки бывают следующих типов:
настенные уличные фонари изготавливаются, как правило, с плафонами закрытого типа. Устанавливаются на фасады зданий, чтобы подчеркнуть архитектурное освещение дома и придомовой территории.

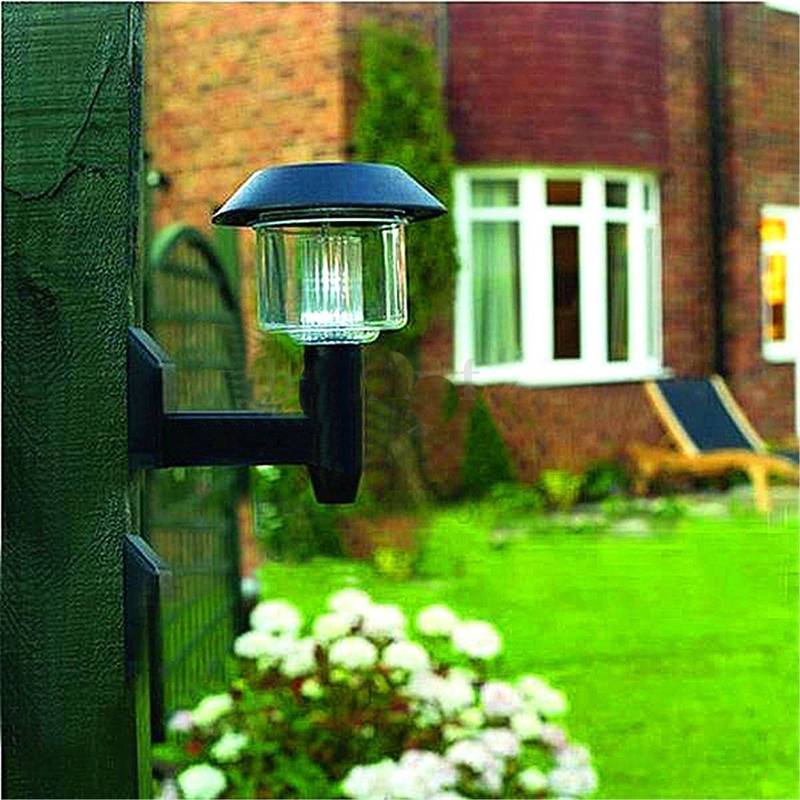

Настенный уличный фонарь
Уличные фонари на опорных столбах высотой более 2 м. Плафоны закрытого или открытого типа устанавливаются на вершине столба. Применяются на садовых участках, парках, набережных, пешеходных зон.

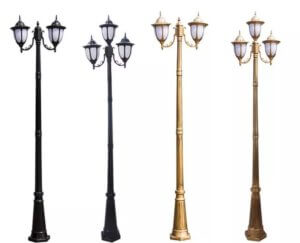

Примеры уличных фонарей на опорных столбах
Подвесные уличные фонари представляют собой плафон открытого или закрытого типа с «основанием – патроном» в верхней части. Конструкция подвешивается к месту крепления с помощью жесткого крепления, например, декоративный кронштейн, или гибкого, например, металлическая цепь.
Крепится фонарь к потолку или специально установленному столбу. Применяется на летних верандах, беседках, террасах.

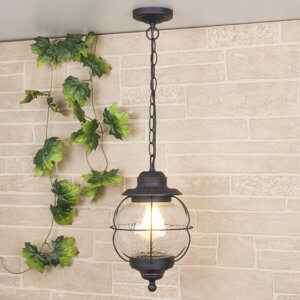

Подвесной уличный фонарь

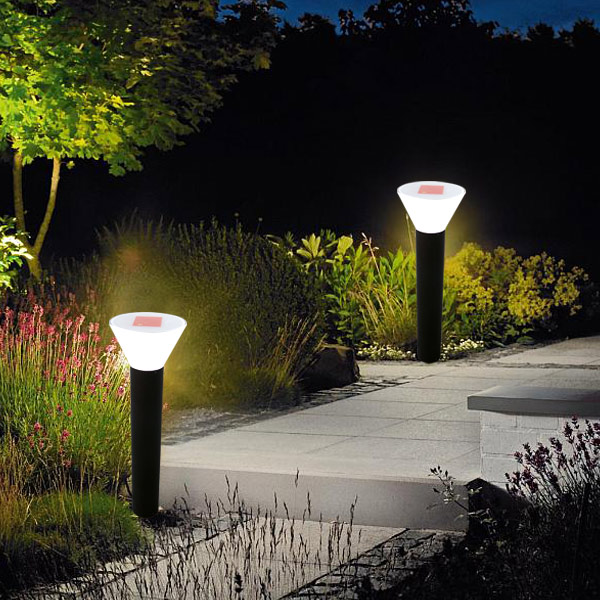

Приборы на коротких ножках представляют собой невысокую(до 1 м) стилизованную конструкцию из светильника и столбика для декоративной подсветки придомового или дачного участка.

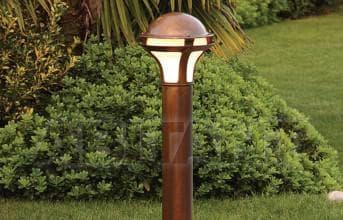

Уличный фонарь на коротких ножках

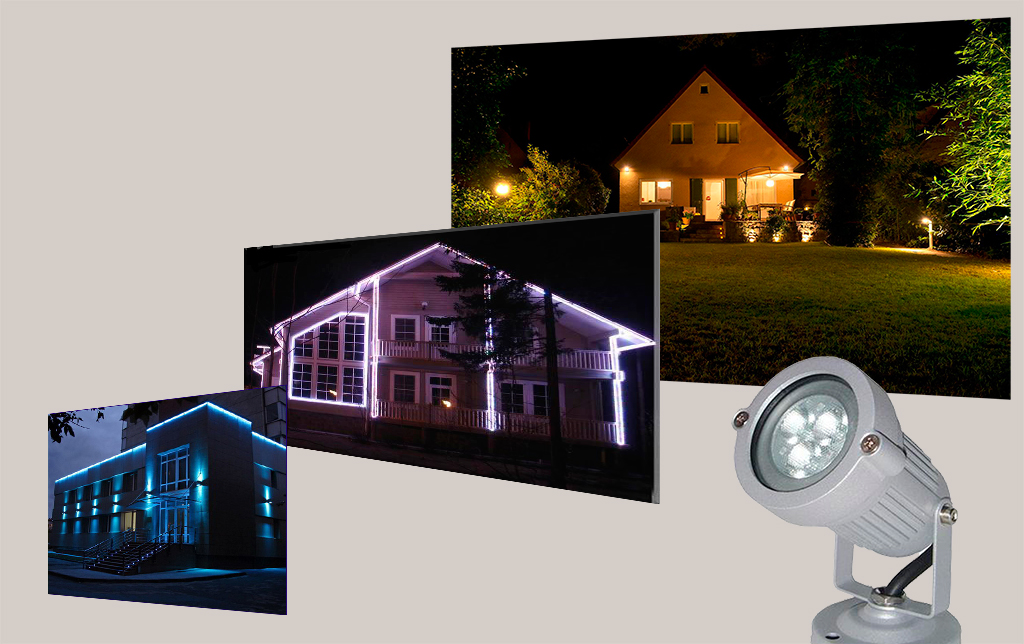

Прожекторные светильники. Их мощность зависит от конструкции и типа используемых ламп. Используются на больших территориях, например, для входной группы загородного дома.
Прожектор дачный
Светодиодные светильники представляют собой светодиодную панель с множеством светодиодов. Применяются для садовой и фасадной подсветки.
Универсальность, долговечность, высокий уровень освещенности при низких энергетических затратах позволяют светодиодным светильникам идти на шаг впереди их аналогов.
Светодиодный светильник
Лампы для фонарей уличного освещения
Сам светильник без лампы светить не будет, но надо знать, где и какую лампу применять.
К примеру для уличного освещения применяются в основном различные типы газоразрядных ламп. Ведь они считаются стандартом освещения во всех отраслях производства. Их пробовали применять для освещения жилых помещений, но препятствуют такие негативные факторы как:
- Обладание высоким шумовым эффектом.
- Мерцание цвета, неприятное для человеческого глаза.
- Также лампу невозможно быстро включить. А ведь кому охота сидеть в темноте, ожидая пока лампа окончательно остынет.
Газоразрядные лампы имеют широкий спектр цветового излучения: от нейтрально-белого до желтого.
Технологические особенности:
- Выходят на полную мощность только после полного прогрева;
- Используются только в закрытых светильниках, у которых имеется защитное стекло;
- Без балласта и зажигающего устройства лампа не будет работать;
- Для работы лампы необходимо в обязательном порядке применять токовый предохранитель;
- Если напряжение сети имеет привычку, постоянно отклонятся от необходимого номинала на 3 и более %, то ПРА лучше всего переставить на другое номинальное напряжение.
Все газоразрядные лампы можно подразделить на три группы:
- Ртутные;
- Натриевые;
- Металлогалогенные.
На фото – идея оформления ступенек с помощью освещения
Ртутные
В ртутных лампах для получения луча света используют газовый разряд. Свет получается ярко-белого цвета с интенсивным излучением ультрафиолета. Производители выпускают три вида ртутных газоразрядных ламп:
- ДРЛ – лампы дуговые ртутные высокого давления;
- ДРИ – дуговые ртутные металлогалогенные;
- ДНАТ – натриевые газоразрядные низкого и высокого давления.
Лампы ДРЛ чаще всего используют больших открытых площадок. Довольно чувствительна к перепаду напряжения в электрической сети. И если напряжение в сети будет меньше 80 % от номинала, то лампа просто не зажжется. Поэтому сейчас, везде где требуется экономить электричество лампы ДРЛ заменяются на натриевые лампы высокого давления.
Натриевые
Как написано выше натриевые лампы делятся на две категории: высокого и низкого давления. Преимущество обоих типов натриевых ламп заключается в том, что они обладают самым эффективным источником видимого излучения, то есть выдают самый мощный свет из всех газоразрядных ламп. Но для каждого вид существуют свои недостатки. К примеру, лампы низко давления плохо светят в холодное время. А в лампах высокого давления используется соединение натрия с ртутью, что в случае повреждения не добавит экологичности окружающей среде.
Еще одним существенным недостатком люминесцентных ламп считается наличие у них дополнительного механизма, предназначенного для пуска лампы. Современное производство выпускает лампы с двумя типами пускового устройства – дроссельные лампы, у которых существенным недостатком является ненадежность стартера; и лампы с ЭПРА – недостаток оных излишняя дороговизна.
Светодиодные
И в связи с этим в последнее время большое признание получили светодиодные лампы для фонарей. И это естественно, ведь срок их службы ровняется как минимум 25 годам, если в сутки они будет светить не более 10 часов. Из относят к классу энергосберегающих. За этот срок лампа не выходит из строя, просто интенсивность его светового потока падает наполовину, что становится причиной замены лампы. Недостатком является относительно высокая цена – примерно от 300 рублей за штуку.
Как заменить
Рано или поздно для любого осветительного прибора наступает такой момент, когда ему требуется замена. И лампы наружного освещения не являются исключением в этом вопросе. Их необходимо заменять не только когда они уже перегорят, а когда интенсивность освещения падает примерно наполовину. В первую очередь при замене лампы необходимо отключить фонарь от источника электричества. Новую лампу желательно брать в перчатках. Старая лампа выкручивается из патрона, а на ее место вкручивается новая.
На этом видео показано, как сменить лампу в простом садовом уличном светильнике, а также рассказано о его монтаже и установке, местах расположения в саду:
Предварительно не забудьте открутить плафон. Желательно без плафона уличные светильники вообще не эксплуатировать. Ведь плафоны выполняют несколько функций:
- Защитную. Защищает лампу от различных внешних воздействий, в том числе и от вандалов;
- Улучшение освещения путем рассеивания света;
- Декоративную. Лампы для уличного освещения обычно имеют невзрачный цвет и внешность. И плафон призван скрыть это. Тем более что современный рынок позволяет выбрать плафон под любой дизайн.
Что касается приборов с ДРЛ, то здесь описано подключение ДРЛ через дроссель.
