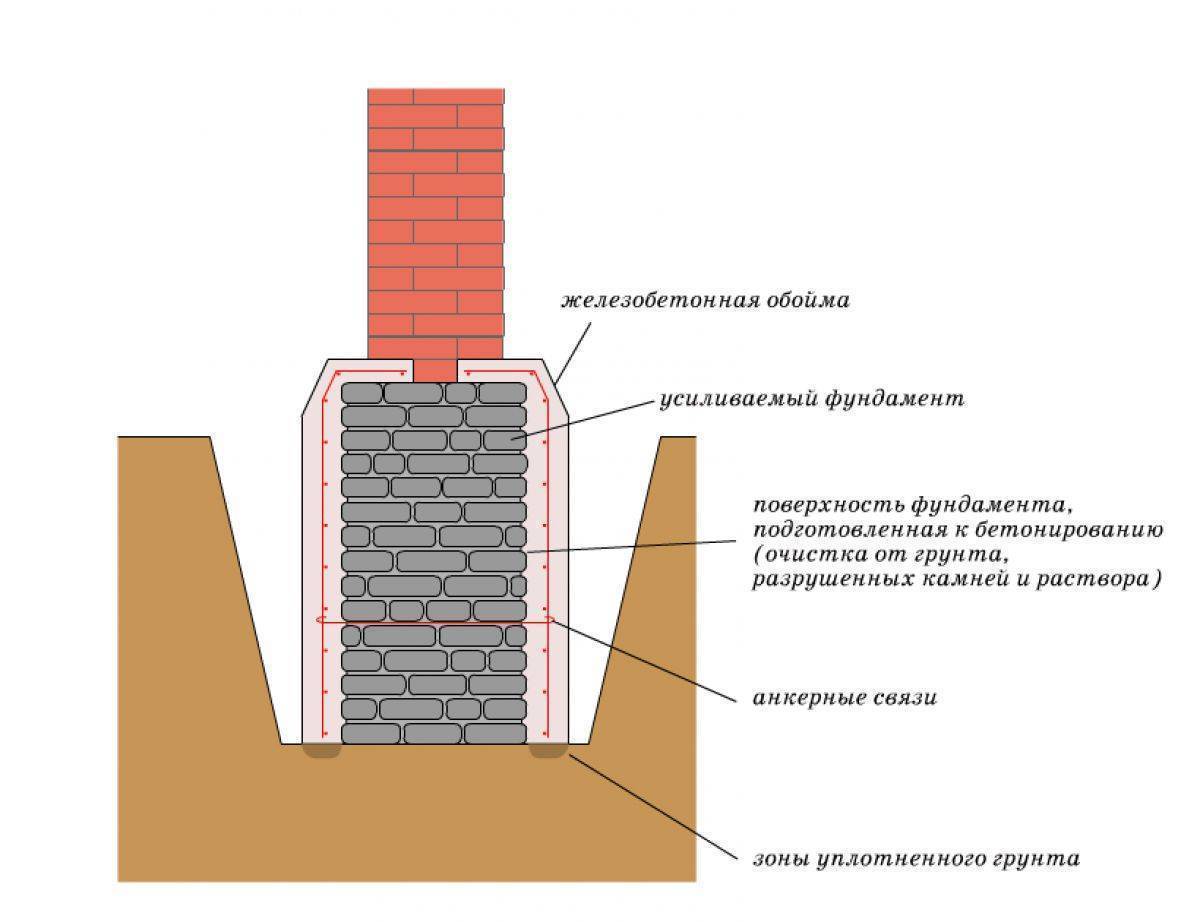

Железобетонная рубашка как способ укрепления фундамента
Данный вид работ предполагает, что будет укреплен не только старый фундамент, но и стены вашего дома. Для этого в стены и фундамент встраиваются специальные анкеры, в которые заливается бетон. Прежде чем укрепить основу, нужно провести гидроизоляцию подготовленного фундамента с помощью специальных средств. Следующий шаг – обустройство стенки из кирпича, который является максимально надежным материалом в данной ситуации. Укрепление фундамента подобным методом – это лучший способ обезопасить свое жилье.
Схема укрепления фундамента цементированием.

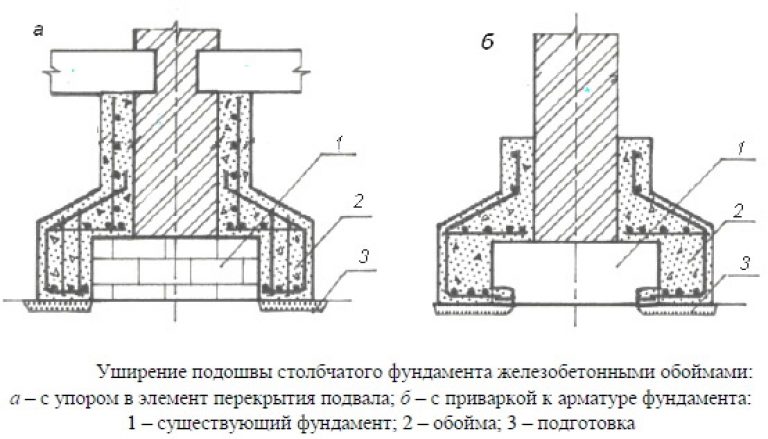

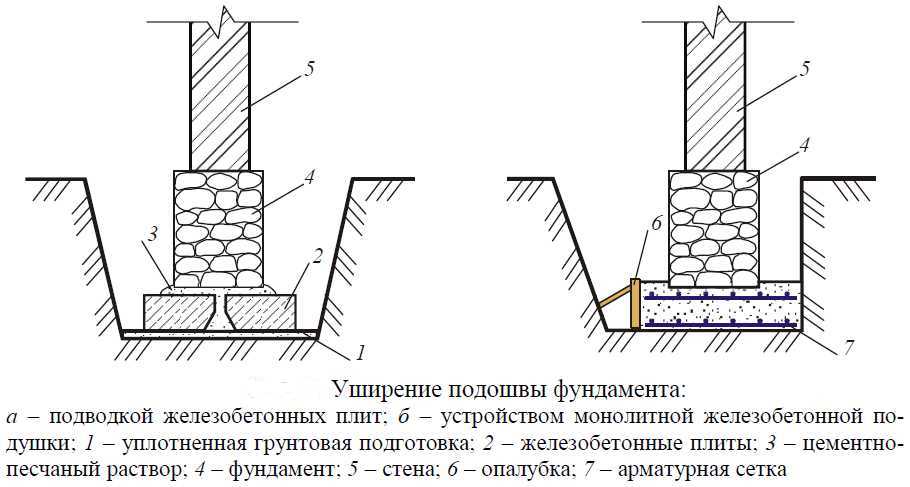

Наряду с этим применяют еще и метод уширения фундамента, который предполагает его добавление со всех сторон. Для начала необходимо отмерить и отметить все на захватке, после чего через саму захватку можно поочередно отрывать старый фундамент. Поверхность необходимо очистить от строительного и прочего мусора, после чего на том месте, где расположен старый фундамент, точнее вокруг него, выкопать траншею и засыпать ее щебнем. Теперь в базисе можно просверлить отверстия, в которые будут установлены металлические штыри. Следующий шаг – установка балок между кирпичной стеной и основанием.
Такой способ укрепить основу дома должен принести очень хорошие результаты. Даже значительные разрушения фундамента можно исправить, укрепив базис таким методом. После проведения всех вышеперечисленных работ необходимо установить опалубку в траншее и залить ее бетоном. Так вы получите полностью укрепленный фундамент вашего дома, затронувший даже стены, что обеспечит еще большую защиту от разрушений.
Причины частичного разрушения фундамента
Фундамент представляет собой платформу, на которой базируется сооружение. Он распределяет массу здания по всей площади и снижает удельное давление на почву. От его состояния зависят эксплуатационные качества и долговечность строения, поскольку именно на основание приходится вся нагрузка от вышестоящих конструкций.
Глубокие трещины на фундаменте свидетельствуют о начинающемся разрушении
Но в процессе эксплуатации здания фундамент нередко подвергается частичному разрушению. Это может быть вызвано следующими причинами:
- расположением дома на наклонной местности, в сейсмонеустойчивом районе или рядом с железной дорогой;
- некорректно составленным проектом;
- ошибками на этапе расчёта планируемой нагрузки;
- несоблюдением строительных технологий при сооружении платформы;
- использованием низкокачественных строительных материалов;
- неправильным обустройством гидроизоляции;
- снижением качественных характеристик основания;
- природными явлениями — подтоплением, перенасыщением грунта влагой, промерзанием почвы;
- хозяйственной деятельностью человека — неправильной эксплуатацией дома, к примеру, отсутствием сезонного отопления, строительством или прокладкой коммуникаций в непосредственной близости от фундамента, ремонтом или достройкой дома.
Поскольку на начальном этапе строительства не всегда возможно точно спрогнозировать, какой нагрузке и природным факторам будет подвергаться основание, впоследствии придётся прибегнуть к его укреплению. Усиление фундамента обеспечивает надёжность и безопасность эксплуатации частного дома, поскольку именно загородные домовладения наиболее подвержены воздействию природных факторов. Если проигнорировать проблему, возможно, придётся полностью менять фундамент, а это стоит больших денег.
Исследование причин деформации основания
Для начала нужно выяснить, в чем причина возникновения трещин и деформации фундамента. Проще всего установить на трещины маячки из гипса, с помощью которых можно определить скорость и характер этого процесса. Толщина гипсового слоя не должна превышать 4 мм, при этом трещина должна находиться в серединке маяка. Каждую трещину нужно отметить двумя маяками. Затем регулярно нужно проверять, что происходить с этими маячками. Пока гипс еще не застыл, его можно пронумеровать и занести эти данные в специальную тетрадку. При каждой проверке нужно будет записывать дату и ширину трещины. При расширении трещины они тоже будут трескаться, поэтому нужно будет определить, насколько быстро это происходит. Чтоб исследовать причины деформации основания кирпичного частного дома, предпочтительнее вырыть несколько шурфов. Шурф – это яма, глубина которой равняется глубине фундамента. Ширина должна составлять около 100 см. Шурф стоит рыть в наиболее проблемных местах. Где разрушение ярче всего выражено. Это помогает определить наличие или отсутствие грунтовых вод, точную глубину основания и его конструкцию.
Если трещины больше не появляются, их можно ликвидировать с помощью плотного цементного раствора. Это, конечно, временное средство, но в качестве косметического ремонта вполне пригодится.
Конечно, лучше всего привлечь для выявления причин деформации фундамента специалистов, которые смогут изучить конкретную ситуацию и дать точный ответ на вопрос, что же делать дальше.
Ремонт основания кирпичного строения
Если оседание прогрессирует, нужно сразу же приниматься за дополнительное укрепление основания. Ленточный фундамент укрепляют таким образом:

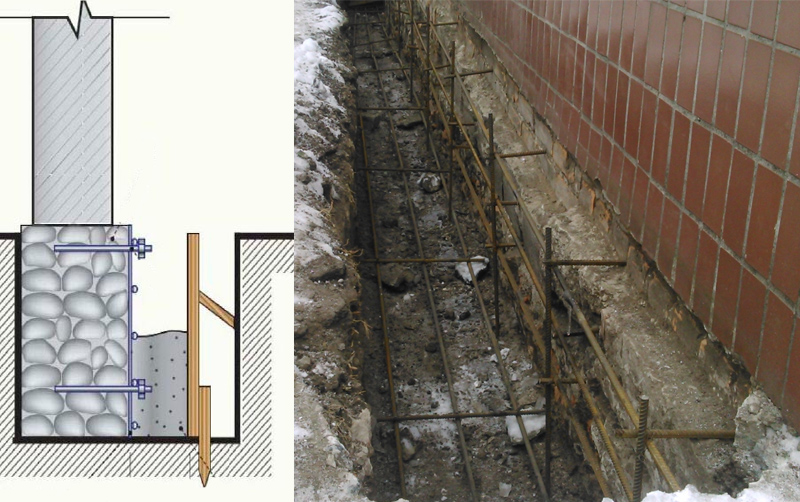

- Сначала нужно выкопать траншею по всему периметру фундамента и сделать опалубку из деревянных досок по внешней стороне. Полностью подкапывать основание нельзя, так как это может увеличить скорость усадки. Копать можно только лопатой, нив коем случае не трактором.
- После этого основание нужно очистить от грязи и обработать грунтовкой глубокого проникновения.
- Затем необходимо связать металлический каркас из арматуры и соединить его с предварительно забитыми в швы старого основания штырями. Швы, которые образовались в процессе сварки, нужно обработать средством против коррозии.
- Если все готово, можно начинать заливку укрепляющего фундамента. В бетон при этом добавляют щебень или гравий для большей прочности.
Такое кольцо из железобетона укрепляет несущую способность основания строения и равномерно распределяет нагрузку. В результате этого оседание приостанавливается и замедляется.
Если фундамент столбчатый, то все этапы работ нужно выполнить не по периметру дома, а повсем сторонам каждого столба. Чтобы дополнительно усилить конструкцию, можно проложить сежду каждыми соседними столбами балки из дерева, металла или железобетона.
Ремонт основания деревянного дома
Ремонт фундамента деревянного дома не такое сложное дело, как многие думают, но все же требует осторожности и внимательности. Деревянный дом можно приподнять и просто заменить старый фундамент новым. Но для начала необходимо по максимуму убрать с комнат всю мебель и снять напольное покрытие, чтобы масса дома уменьшилась по максимуму
Но для начала необходимо по максимуму убрать с комнат всю мебель и снять напольное покрытие, чтобы масса дома уменьшилась по максимуму.
После этого нужно подвести под венцы балки из стали или железобетона, предварительно пробив под ними отверстия. Расстояния между ними должно составлять чуть более 2 м, но не менее полуметра от угла. Затем с помощью домкратов балки здания нужно аккуратно приподнять и установить его на опорах, которые нужно подготовить еще заранее. После этого демонтируют старый фундамент, делают новое основание и опускают дом на место. При замене основания как раз можно и осуществить замену венцов, пораженных гнилью.
В процессе работы нужно помнить, что ремонт фундаментов – занятие не совсем безопасное
Восстановление аварийных конструкций дело нелегкое и опасное, поэтому излишняя осторожность не помешает. Главное – не пытаться проводить такие работы самостоятельно. Как минимум, с вами должен быть еще один помощник, а еще лучше – двое или трое
Каждое действие надо хорошо продумать, не спеша и не используя ненадежные инструменты и приспособления
Как минимум, с вами должен быть еще один помощник, а еще лучше – двое или трое. Каждое действие надо хорошо продумать, не спеша и не используя ненадежные инструменты и приспособления.
Советуем почитать!
Как рассчитать фундамент под кирпичный дом
С типом фундамента мы определились, те, кто читал предыдущие статьи, помнит, что по всем параметрам, идеальным вариантом для нашего дома стал ленточный заглубленный фундамент. Сегодня мы поговорим о глубине его заложения, толщине и других не менее важных параметрах.
Глубина заложения фундамента под кирпичный дом
Так как фундамент ленточный заглубленный, основным критерием в выборе глубины заложения является глубина промерзания грунта в регионе, где строиться дом, а также уровень грунтовых вод (УГВ) и тип грунта.
В нашем регионе глубина промерзания грунта чуть больше 1 метра, в связи с чем, фундамент решено было углубить на 1,10 м.
Но не всегда бывает все так гладко. Иногда УГВ расположен высоко, иногда грунт оставляет желать лучшего, ну и очень часто бывает так, что глубина промерзания грунта в регионе высока, в связи с этим и значительно увеличатся расходы на ленточный фундамент.
Ну с глубиной заложения определились, теперь давайте выясним, как определиться с толщиной (шириной) фундамента.
Толщина фундамента под кирпичный дом
Если говорить о расчете толщины (ширины) фундаментной ленты под кирпичный дом, то он сводится к расчету необходимой площади опоры для дома, где учитывается все, начиная от веса самого дома, заканчивая всеми параметрами грунта на строительном участке. Также, немаловажную роль в определении ширины фундамента играет и толщина стен.
Логично будет предположить, что чем шире будет монолитная лента, тем она будет прочнее и тем больше будет у нее опоры на грунт, но тем самым мы значительно увеличиваем расходы на устройство фундамента в целом. Поэтому, толщина должна быть оптимальной. Другими словами, ширину фундамента необходимо выбирать таким образом, чтобы была достаточной прочность, опора на грунт, а также, необходимо максимально уменьшить расходы на бетон, который является самым дорогим материалом для ленточного фундамента.
О том, как рассчитать фундамент под дом, я уже писал в одной из предыдущих статей, поэтому чтобы не повторяться, кому интересно, можете взглянуть. В этом расчете Вы узнаете, как определить нагрузку на фундамент, какова должна быть его площадь опоры на грунт и многое другое.
Ну а если у Вас на участке грунт не очень плох, и местность не заболочена, то в принципе, ширину фундаментной ленты можно выбирать из того, какой толщины будут у Вас наружные несущие стены. Для того, чтобы в последствии не было проблем с большим нависанием материала, из которого стены будут сооружаться.
Так же играет огромную роль то, из чего будет возводиться цоколь дома. Если, к примеру, из кирпича, то толщина фундамента, для целесообразности, должна быть кратна ширине кирпича, т.е. 38 см, 51 см и т.д. Ну как правило, для ровного счета ширину выбирают кратной 10 см, т.е. 40см, 50 см и т.д.
В дополнение, можно сказать, что при ширине фундамента 40 см, а ширине цоколя – 38 см, легче будет поправить погрешности разметки фундамента и цоколь возвести с большей геометрической точностью.
Ширина нашего фундамента будет 40 см, это, своего рода, «стандарт» для нашей местности, и большинство ленточных фундаментов делается точно так же.
Несмотря на то, что стены нашего дома будут около 50 см, для того, чтобы сэкономить, можно толщину фундамента под наш кирпичный дом оставить 40 см, для опоры и надежности этого будет достаточно. Цоколь будет так же около 40 см, а поверх цоколя мы зальем сразу бетонный пол сплошной монолитной плитой, которая поможет компенсировать разницу в ширине фундамента и толщины стен.
Как рассчитать арматуру для фундамента дома
Как правильно выбрать диаметр арматуры, схему армирования, а также ее количество, я уже рассказывал в статье о расчете арматуры для ленточных фундаментов.
То, что касается арматуры для фундамента нашего дома, то здесь все просто – армирование будет производиться арматурой диаметром d12 и d8.
Схема армирования будет в 4 горизонтальных прута по всему периметру дома, с вертикальными и поперечными вставками, образующими прямоугольник, примерно, каждые 1,0 – 1,5 м.
Горизонтальные стержни арматуры, на которые ляжет максимальная нагрузка на излом и разрыв, будут диаметром 12 мм и их будет 4 штуки, две вверху и две внизу. Вертикальная и поперечная арматура будет 8 мм, таким образом, мы немножко сэкономим.
И так, мы рассчитали глубину заложения и толщину ленточного фундамента для нашего кирпичного дома, а также определились с армированием.

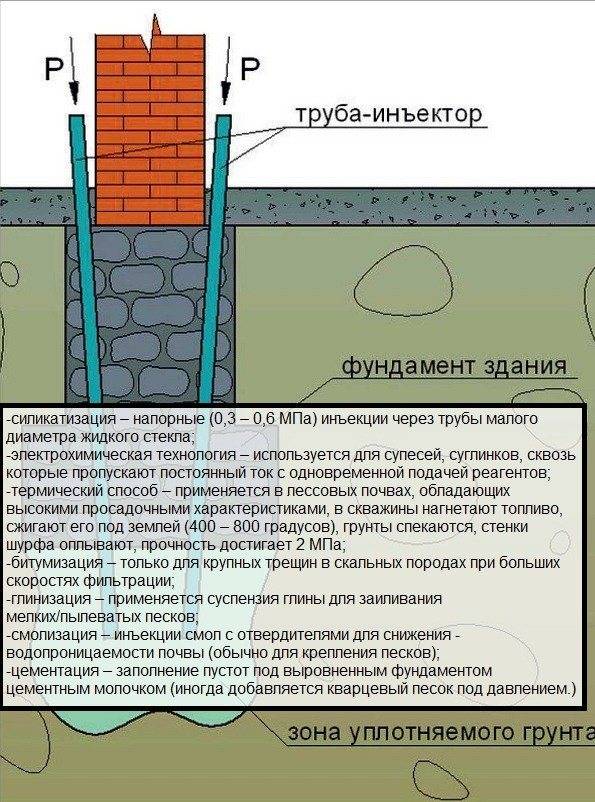

Технологии укрепления грунтовых оснований
В зависимости от морфологии слагающих участок грунтов, горизонтов их ориентации, наличия глубины залегания подземных водных горизонтов, региональной глубины промерзания применяются различные методики и технологии, которые производят на основания укрепляющий эффект. Наиболее известными из традиционных технологий являются:

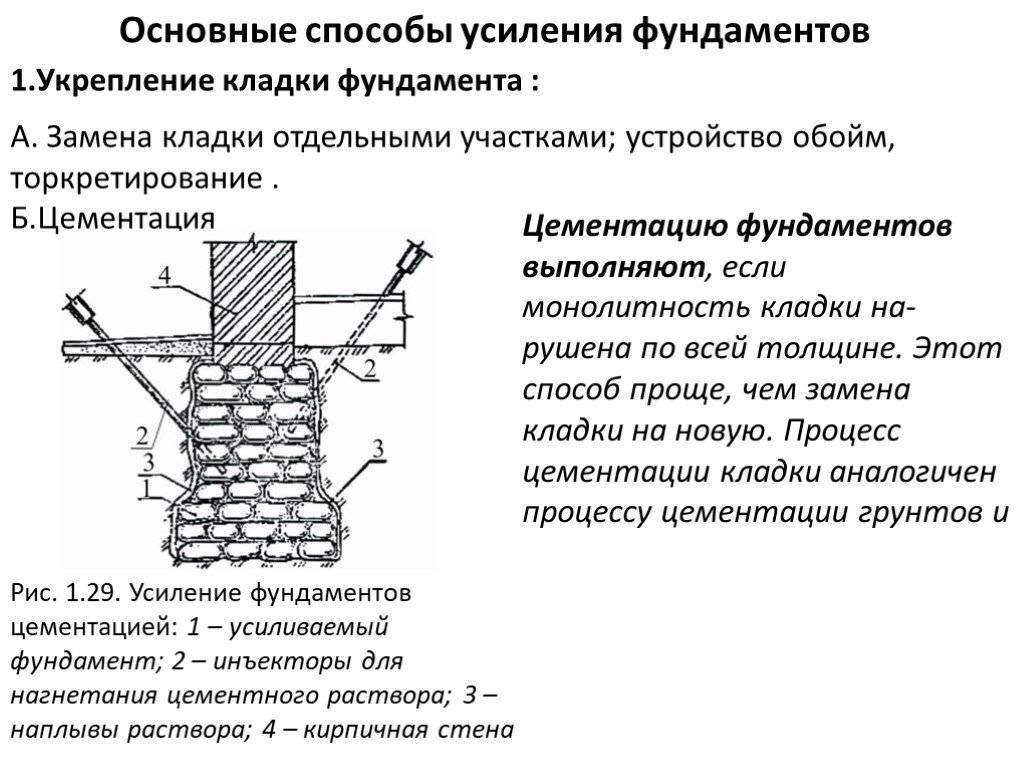

- Цементация. Технология призвана увеличивать стойкость крупнообломочных скальных грунтов с трещиноватостью, песчаных грунтов с крупным и среднего размера зерном, малопылеватых супесей.
- Силикатизации подвергаются мелкозернистые грунты, лессы, плывуны. Усиливающий состав представляет собой либо смесь силиката натрия с водным раствором хлорида кальция, либо чистого жидкого стекла.
- Битумизация применяется, если старый дом опирается на сухие пески и скальные грунты. Известны технологии горячей и холодной битумизации, которые отличаются составом укрепляющего компаунда.
- Смолизация заключается в нагнетании смеси соляной кислоты со смолами карбамидной природы. Действие смеси проявляется в заполнении пор песчаных грунтов образующимся гелем и склеивании частиц.
- Термозакрепление позволяет выполнить усиление глинистых типов грунтов.
С целью формирования искусственных водоупорных слоев разработан и внедрен технологический метод струйной цементации грунтов. Суть его заключается в разрушении и перемешивании грунтовой структуры струей цементного раствора большой напорной силы. При этом происходит частичное замещение грунтовой составляющей раствором, в грунтовой толще формируются композитные колонны из грунтоцемента, обладающего хорошими деформационными характеристиками и прочностью.
Физико-химические методы укрепления несущей способности грунта
Радикальный способ усиления фундамента
Это дорогостоящий способ укрепления основания кирпичного дома. Применение такого метода позволяет достичь максимального эффекта повышения несущей способности повреждённого основания здания.
Схема усиления фундамента методом бурения и бетонирования полостей
С внешней стороны и с подвала бурят скважины под углом. При прохождении тела фундамента бур «раскрывается» и высверливает уширенную полость в грунте. Образованные полости заполняют под давлением бетонным раствором. Количество и размер полостей определяют специальными расчётами.
Наряду с этим, существует много приёмов и способов укрепления оснований кирпичных домов. Главное, вовремя выявить, начавшееся разрушение фундамента, и принять правильное решение по усилению конструкций основания дома.

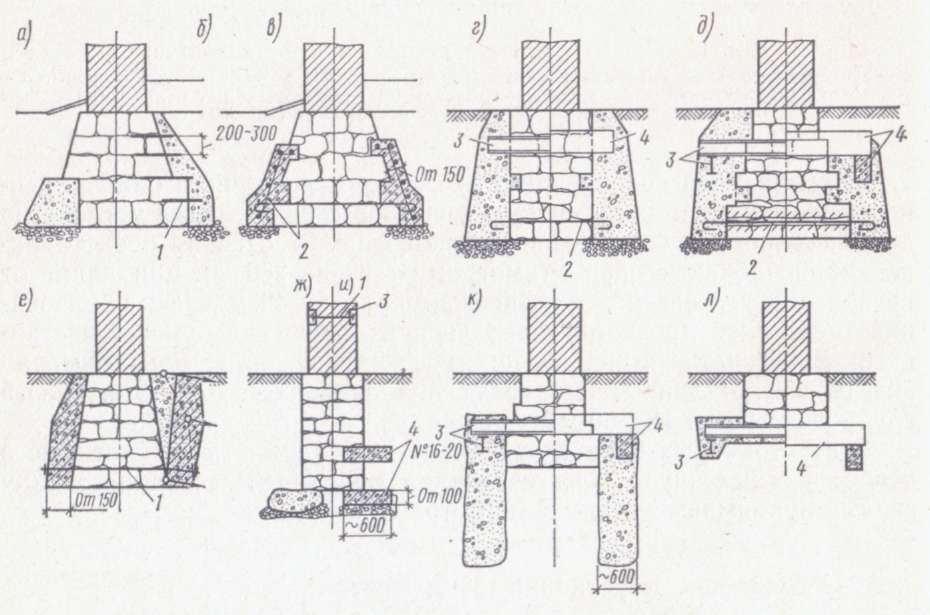

Технологии усиления основания
Итак, все худшее уже случилось – ваш фундамент оказался не так хорош, как вам думалось. В итоге, на его цоколе появились трещины, пол в жилище отклонился от горизонтали, а отделка напольного перекрытия и стен – потрескалась. Что же делать в этом случае? Разумеется – укреплять фундамент!
Укрепление грунта под фундаментом
Большая часть проблем фундамента является следствием недостаточной несущей способности грунта или склонности почвы к пучению. Поэтому некоторые проблемы фундамента можно устранить путем вмешательства в такие характеристики почвы, как глубина промерзания и уровень залегания грунтовых вод.
Проще говоря: для укрепления грунта нужно, в первую очередь, подсушить опорную площадку, а затем утеплить почву вокруг фундамента. Такая технология поможет укрепить фундамент старого дома, а равно и только что построенного строения.
Дренажная защита
Процедура «усушки» почвы реализуется за счет обустройства кольцевого дренажа с выходом лишней влаги в дренажный колодец.
Для реализации подобной технологии вам придется сделать следующее:
- Отрыть вокруг дома, на расстоянии 2-3 метров от цоколя, кольцевую траншею, опоясывающую периметр основания. Глубина траншеи должна приближаться к уровню грунтовых вод.
- Дополнить кольцевую траншею магистральным рвом, соединяющим дренажный участок с колодцем. Причем колодец должен располагаться за домом, ниже по склону.
- Застелить дно котлована геотекстилем с односторонней проницаемостью (сверху вниз). Построить шахту колодца, используя готовые кольца или круговую кирпичную кладку.
- Засыпать на дно траншеи, поверх текстильной мембраны, 20-сантиметровый слой щебня, на который уложить дренажную трубу. Соединить с помощью магистральной трубы кольцевой участок дренажной системы с колодцем. Причем трубы должны располагаться под уклоном (от дома к колодцу) в 1 сантиметр на 2 метра трубопровода.
- Засыпать трубу 25-сантиметровым слоем щебня, обернуть этот сэндвич свободным краем геотекстиля. Засыпать траншеи дренажной смесью (с проницаемостью не менее 0,5 метра в час).
Такая система уменьшит влажность опорного грунта, а это, в свою очередь, приведет к уменьшению деформации пучения. В итоге, уменьшится и давление на фундамент, со стороны почвы, и интенсивность разрушительного воздействия воды на цементное тело основания. Только перед тем, как укрепить старый фундамент дома (или новостройки) обязательно посоветуйтесь со специалистами, которые помогут вам определить глубину залегания грунтовых вод. В ином случае ваши усилия не дадут ожидаемого результата.
Утепляющая защита
Технология утепления почвы реализуется немного иначе.
Для этого вам придется предпринять следующие действия:
- Вокруг основания дома роется неглубокая (до 20 сантиметров) траншея. Фактически вы снимаете только плодородный слой почвы. Причем ширина траншеи должна равняться, как минимум 70-80 сантиметрам.
- На дно траншеи подсыпают 15-сантиметровый слой песка, поверх которого укладывают плиты экструдированного пенополистирола.
- По контуру траншеи обустраивают опалубку щитового типа, выступающую над нулевым уровнем на 15-10 сантиметров.
- Пространство между щитом опалубки и стенкой армируют сеткой из 4-миллиметровой проволоки, с ячейками по 10 миллиметров. Причем, если предполагается укрепление кирпичного фундамента, то армирующий каркас обвязывают со штырями, вбитыми в вертикальные зазоры кладки.
- Пространство между палубой и фундаментом заливают бетоном сорта М300. Причем рельеф заливки должен образовывать уклон с перепадом высоты (от фундамента к щиту) на 1-2 сантиметра.
Такая система не только защитит грунт от атмосферной влаги, но и изменит глубину промерзания почвы, нивелировав саму возможность возникновения деформации пучения.
Причины разрушения фундамента
Ошибки в проектировании здания – крайне важно учесть все нюансы еще в момент проектирования будущего дома. Нужно понимать, какую площадь будет занимать строение и продумать конструкцию фундамента так, чтобы вес здания распределялся очень равномерно Если эти подсчеты были не верны, фундамент будет разрушаться и деформироваться
Несоблюдение технологий строительства – фундамент дома, который делается из цементного раствора, будет он опираться на сваи или твердый грунт? Если раствор замесить, соблюдая неправильные пропорции, результат в дальнейшем будет неутешителен. Грунтовые особенности – грунт бывает разный, он может быть слишком сырым или рыхлым
Грунтовые воды могут протекать слишком близко к поверхности, все эти факторы сильно влияют на целостность фундамента
Земельные работы радом с домом – при таких работах, например, прокладка труб, и несоблюдении основных мер предосторожности, фундамент могут повредить сами рабочие, которые, например, выкопали траншею недостаточно глубоко. Подверженность здания к колебаниям, вибрациям или сотрясениям почвы
Восстановление фундамента деревянной постройки
Подготовка к работам
В случае одноэтажного деревянного дома проблем с доступом к восстанавливаемому основанию, как правило, не возникает. И, действительно, такое здание при желании можно просто поднять на нужную высоту путём подведения под него домкратов с соответствующей грузоподъёмностью. После поднятия дома вы сможете без особого труда не только организовать ремонт всех повреждённых участков фундамента, но и полностью обновить его.
Под усилением фундамента вообще (включая и рассматриваемый нами вариант постройки) чаще всего понимается повышение его несущей способности, осуществляемое тем или иным способом. При этом чаще всего применяют совсем не простой, но многократно проверенный в строительной практике приём, предполагающий использование усилительных свай.

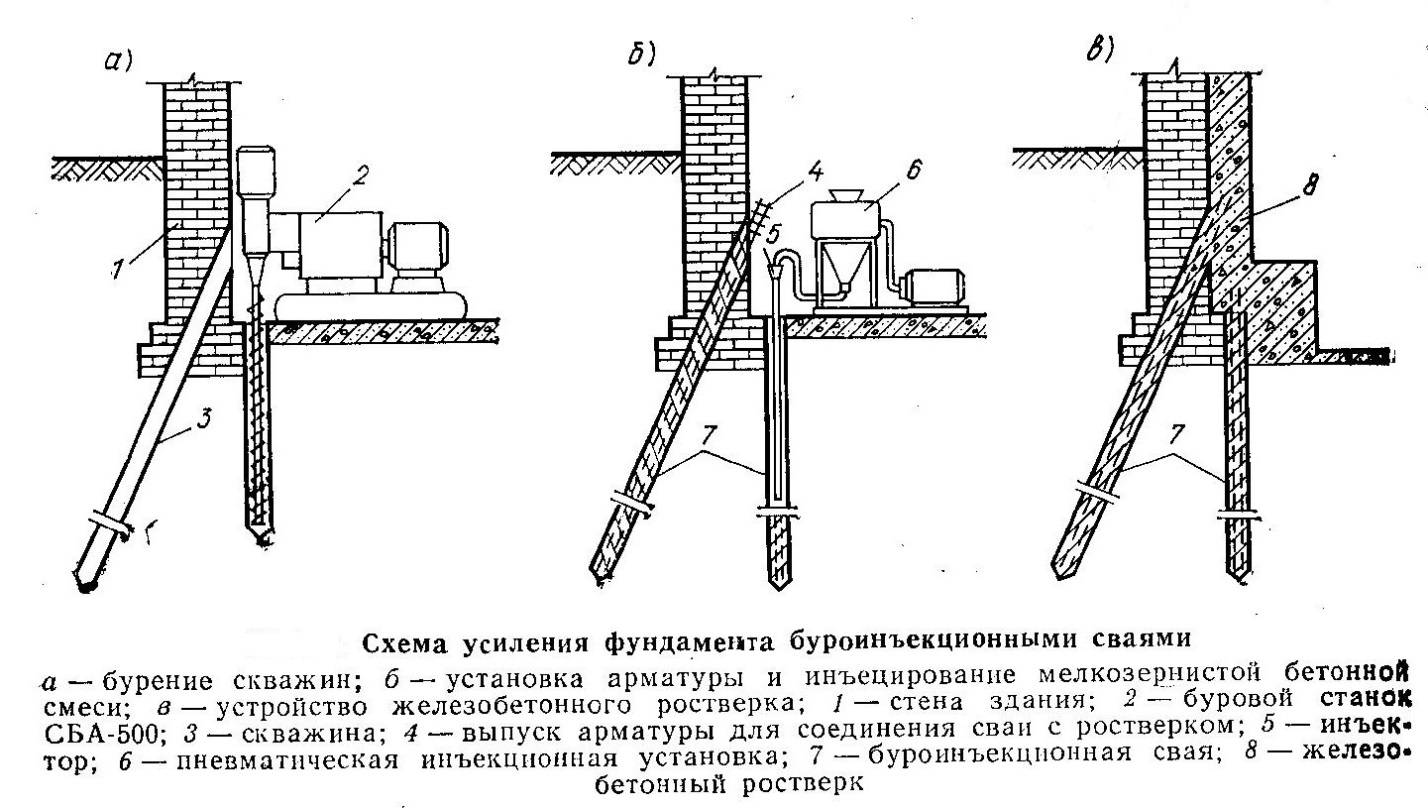

Применение буро инъекционных свай
Усиление фундамента по этой технологии выгоднее всего произвести своими руками, поскольку приглашение сторонних специалистов обойдётся вам слишком дорого.
Суть данного подхода заключается в том, что сквозь освобождённый от сруба повреждённый фундамент в его боковых частях под небольшим наклоном наружу бурятся скважины диаметром порядка 20-25 см.
Их глубина в каждом конкретном случае определяется индивидуально; при этом бурение осуществляется до момента достижения инструментом устойчивых (прочных) слоёв грунта.
После подготовки скважин в них заливается заранее замешанный бетонный раствор, в который затем погружается каркас из металлической арматуры. В результате проведённых операций после «схватывания» бетона дом приобретает дополнительную опору в виде нескольких железобетонных свай.
Что делать с разрушающимся кирпичным фундаментом?
Самый простой способ укрепить кирпичный фундамент – сделать «быки». Для этого:
- Шаг 1. Изготавливаем специальный армированный каркас, который крепим к бетонной подушке. Делаем его с помощью сварки в виде решетки с ячейками 20х20х20 см, хотя как вариант можно использовать специальную вязальную проволоку.
- Шаг 2. Обнажаем углы фундамента, для чего выкапываем ямы диаметром в один метр. Сами ямы должны в итоге ровно на полметра превышать глубину старого фундамента.
- Шаг 3. Туда вставляем готовые арматурные конструкции, заливаем бетонным раствором и трамбуем. Делать это нужно быстро и при исключительно хорошей погоде.
Просто, привычно, недорого. Но в последнее время все чаще усиливают такой фундамент специальным армированным поясом:
- Шаг 1. Делим весь периметр на отрезки по 1,5-2 метра. На каждом таком отрезке роем ров такой глубины, как и фундамент, а шириной до полуметра.
- Шаг 2. В старом фундаменте сверлим отверстия, и в них крепим кусками арматуры или металлического прута. Длина – тридцать-сорок сантиметров.
- Шаг 3. В траншее укладываем металлические каркасы – такие же, как и в первом способе.
- Шаг 4. Всю конструкцию заливаем бетонным раствором. Шаг за шагом – как только застынет одна стяжка, переходим ко второму отрезку. Спешить здесь нельзя – можно все испортить. Разве что разрешается проводить такие работы одновременно на противоположной стороне фундамента.
Более трудоемко и затратно, зато надежнее.
Как мы работаем
За годы работы в этой сфере мы отработали простую и проверенную схему сотрудничества, позволяющая достигать максимально эффективного результата. К процессу укрепления фундамента старого деревянного дома мы подходим со всей ответственностью. Изначально на объект выезжает инженер-сметчик, который реально оценивает положение дел. В результате определяется наиболее эффективная методика его усиления.
На этом этапе составляется смета по используемому строительному материалу. После согласования подписывается взаимовыгодный договор о сотрудничестве. Определив объем работы, согласовываются сроки начала работ и их завершения. В указанные числа на объект выезжает наша бригада специалистов, которая привозит необходимое оборудование.
При забивке свай, мы используем собственные сваи. Их производство осуществляется согласно всем ГОСТам, что служит гарантией их продолжительной эксплуатации более 100 лет. После забивки наших свай, вы сможете забыть о потребности укрепления фундамента вашему и следующему поколению.
Почему разрушается основание?
Для кирпичного фундамента, который выполнен в виде ленты-монолита или сборки из железобетонных секций, нередки разрушения. Они проявляются в результате:
- увеличения нагрузки жилых построек малой и большой этажности;
- неправильных вычислений на этапе составления проекта;
- неточной оценки геологических особенностей местности;
- вибраций, возникающих в результате влияния расположенных поблизости объектов (автотрассы, стройки);
- геологических изменений рельефа – эрозии, увеличения УГВ, вспучивание почвы;
- нарушений режима эксплуатации и неверной перепланировки жилища.
Ряд причин не зависят от домовладельцев, но грамотное планирование работ может восстановить основание постройки.
Об упрочнении устаревшего фундамента с помощью винтовых свай
В классическом варианте ремонт бетонных фундаментов (особенно столбчатых) приватных домов осуществляется путем установки винтовых свай. Они прекрасно справляются с огромными нагрузками. При этом, их стоимость существенно меньшая, в сравнении с прочими типами фундаментов. Комплект монтажных винтовых свай монтируется в основание зданий без особых проблем (нет необходимости в использовании специальных инструментов и техники). Благодаря этому, эксплуатационный срок основания возрастает до сотни лет, а несущие характеристики сохраняются.
Использование винтовых свай для укрепления фундамента
Процесс осуществляется так: через определенные промежутки в землю вкручиваются винтовые сваи. Тип применяемых изделий определяется весом будущей постройки. После поднятия дома можно начинать демонтаж устаревшего фундамента.
Усиливая фундамент винтовыми сваями, следует помнить о том, в каких местах располагаются несущие стены и пересекаются внутренние перегородки. Опыт свидетельствует о том, что в этих зонах необходимо упрочнить основание. Пользуясь специальным рычагом, следует завинтить сваи на максимальную глубину, большую уровня промерзания.
Все сваи должны возвышаться над поверхностью грунта на одинаковой высоте. Ее величина контролируется строительным уровнем. На последнем этапе сваи соединяются воедино, образовывая единую прочную конструкцию. Подобный вариант особенно эффективен там, где происходит постоянное проседание почвы.
