Разновидности изделий
Перемычки, применяемые для обустройства стен из кирпича, бывают разными:
- железобетонными,
- металлическими (делаются из швеллера и уголков),
- кирпичными,
- деревянными,
- ячеистыми сборными,
- армокирпичными.
Железобетонные

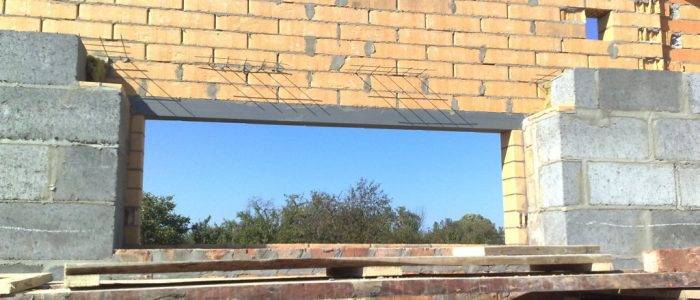

Железобетонные изделия бывают сборные и монолитные. Сборные включают в себя такие виды, как:
- брусковый (ПБ) квадратного или прямоугольного сечения (ширина-максимум – 250 мм, длина – 1031-5960 мм);
- плитный (ПП), двух вариантов по ширине (1 – 381 мм, 2 – 511 мм), высоте (141-221 мм) и длине (по максимуму – 2981 мм);
- балочный (ПГ), со ступенчатым сечением (выпирающей полкой для опора плиты перекрытия), по ширине 250, 380, 510 мм, длине – 1550-5950 мм.
Встречается также фасадный вид перемычки, но специалисты часто относят его к ПГ, но с небольшой разницей – на торцах полка сделана с выемками, и хорошо просматривается с фасада.
ПП и ПБ считаются взаимозаменяемыми. Они имеют идентичную высоту и длину, но различаются только шириной. Такой вариант используется в том случае, если в наличии на стройплощадке нет перемычек плитного типа.
Монолитные перемычки устраиваются в самой стене с помощью опалубки. Одновременно выполняют расчет высоты конструкции (1/10-1/12 от размеров проема), с обязательным выполнением армирования (металлические стержни с диаметром до 12 мм).
Металлические
Для таких перемычек используют стальной прокат. Они могут делать перекрытия на 2-5 м, и закладывать их можно как в несущие части, так и ненесущие. Для кирпичных стен, наряду с ЖБ-изделиями – это один из идеальных вариантов.
Такое изделие выдержит очень большие нагрузки, так как оно – долговечное. Поскольку длина может быть у таких перемычек любая, то здесь не возникает вопросов при обустройстве проемов нестандартной ширины.
Уголки из стали имеют номерной ряд, для возведения стеновых конструкций особенно рекомендуются номера 10-12.
Кирпичные
Обустраиваются по прямой линии или криволинейной (арка). Прямоугольный вариант укладывают на опалубку, по правилам укладки и перевязки кирпичей. Здесь можно создавать клинчатую форму по вертикальным швами кладки.
Нужно следить, чтобы швы получались наклонными, и не было сдвига кирпичей по вертикали. В работе обязательно учитывается показатель ширины проема.
Стрелы подъема находятся при этом в промежутке 1/6 — 1/10 от ширины проема. Криволинейные арки выкладываются на специально изготовленное кружало – дугообразное приспособление из металла или фанеры.
Металлическое кружало для арок на практике более предпочтительнее, так как его форму легко выровнять или согнуть.
Деревянные
Такой вид перемычек устраивают из досок хорошего качества, специальных пластин и бревен, имеющих окантовку и древесного бруса. Концы таких конструкций заделывают в стену, не меньше, чем на 25 см.
Перемычки из дерева легко соорудить своими руками. Они могут простоять долгие годы (более 50 лет), но должны быть обязательно изолированы от проникновения влаги.
Поэтому при их монтаже изделия обязательно оборачивают изолирующим материалом (из полипропилена, резины, рубероида, полиэтилена). В современном строительстве все реже используют такие перекрытия, несмотря на их самую доступную стоимость, так как изделия из ЖБ и металла являются более долговечными.
Ячеистые сборные
Такие изделия выполняют из ячеистых бетонов, которые бывают армированными и арочными. Высота такой перемычки 125 мм, а глубина ее опоры составляет 200-250 мм. Такой вид перемычек для кирпичных стен пока не слишком распространен.
Многие специалисты считают, что данный материал больше подходит для стены, построенной из такого же ячеистого бетона.
Армокирпичные
Делаются из кирпича и арматурных металлических составляющих – отсюда и происходит их название. Их создают по такому же принципу, как и кирпичные –прямыми или арочными.
Существует еще один способ укладки данного вида – в виде свода обрушения. Такой способ способен выполнить только профессионал.
Каждый их перечисленных видов перемычки по-своему хорош. Какой из них подходит в каждом конкретном случае, зависит от времени постройки (ремонт старого, новостройка), используемых дополнительных материалов, помимо кирпичей, имеющегося плана и схемы строения (чертежа), пожеланий заказчика и материальной составляющей.
Размеры
Перемычки ЖБИ имеют стандартные размеры, утвержденные ГОСТом. Сечение определяется соответствующим индексом маркировки, например 2ПБ-13-1п. При этом размеры перемычек этого типа составляют 1290х120х140 мм. В зависимости от типа и марки этого конструктивного элемента его геометрические размеры могут изменяться. Для ПБ:
- длина от 1 до 6 м;
- ширина от 120 до 250 мм;
- высота от 65 до 585 мм.
Для плитных перемычек ПП размеры составляют:
- длина от 1,1 до 3 м;
- ширина от 380 до 510 мм;
- высота от 65 до 220 мм.
Элементы, маркированные ПГ, имеют такие габариты:
- длина от 1,5 до 6 м;
- ширина от 250 до 510 мм;
- высота от 290 до 585 мм.
Фасадные железобетонные конструкции ПФ имеют стандартную ширину 250 мм и такие размеры:
- длина от 0,8 до 4,3 м;
- высота от 140 до 290 мм.
Сведения о стандартных маркировках перемычек, включая размеры, массу и затраты бетона, с разными типоразмерами, сведены в таблице:
| Наименование | Объем, м³ | Вес, кг | Размеры, мм |
|---|---|---|---|
| 1ПБ-10-1п | 0,008 | 20 | 1030х120х65 |
| 1ПБ-13-1п | 0,01 | 25 | 1290х120х65 |
| 1ПБ-16-1п | 0,012 | 30 | 1550х120х65 |
| 1ПП-12-3 | 0,028 | 72 | 1160х380х65 |
| 2ПБ-16-2п | 0,026 | 65 | 1550х120х140 |
| 2ПБ-10-1п | 0,017 | 43 | 1030х120х140 |
| 2ПБ-13-1п | 0,022 | 54 | 1290х120х140 |
| 2ПБ-16-2п | 0,026 | 65 | 1550х120х140 |
| 2ПБ-17-2п | 0,028 | 71 | 1680х120х140 |
| 2ПБ-19-3п | 0,033 | 81 | 1940х120х140 |
| 2ПБ-22-3п | 0,037 | 92 | 2200х120х140 |
| 2ПБ-25-3п | 0,041 | 103 | 2460х120х140 |
| 2ПБ-26-4п | 0,044 | 109 | 2590х120х140 |
| 2ПБ-27-4п | 0,045 | 110 | 2690х120х140 |
| 2ПБ-29-4п | 0,048 | 120 | 2850х120х140 |
| 2ПБ-30-4п | 0,05 | 125 | 2980х120х140 |
| 2ПГ-39-31 | 0,317 | 792 | 3890х250х440 |
| 2ПГ-44-31 | 0,359 | 897 | 4410х250х440 |
| 2ПГ-48-31 | 0,391 | 977 | 4800х250х440 |
| 2ПГ-50-31 | 0,693 | 1733 | 5000х380х440 |
| 2ПП-14-4 | 0,076 | 190 | 1420х380х140 |
| 2ПП-17-5 | 0,089 | 223 | 1680х380х140 |
| 2ПП-18-5 | 0,096 | 241 | 1810х380х140 |
| 2ПП-21-6 | 0,11 | 280 | 2070х380х140 |
| 2ПП-23-7 | 0,124 | 310 | 2330х380х140 |
| 2ПП-25-8 | 0,131 | 327 | 2460х380х140 |
| 3ПБ-13-37п | 0,034 | 85 | 1290х120х220 |
| 3ПБ-16-37п | 0,041 | 102 | 1550х120х220 |
| 3ПБ-18-37п | 0,048 | 119 | 1810х120х220 |
| 3ПБ-18-8п | 0,048 | 119 | 1810х120х220 |
| 3ПБ-21-8п | 0,055 | 137 | 2070х120х220 |
| 3ПБ-25-8п | 0,065 | 162 | 2460х120х220 |
| 3ПБ-27-8п | 0,072 | 180 | 2720х120х220 |
| 3ПБ-30-8п | 0,079 | 197 | 2980х120х220 |
| 3ПБ-34-4п | 0,089 | 222 | 3370х120х220 |
| 3ПБ-36-4п | 0,096 | 240 | 3630х120х220 |
| 3ПБ-39-8п | 0,103 | 257 | 3890х120х220 |
| 3ПП-14-71 | 0,117 | 293 | 1400х380х220 |
| 3ПП-16-71 | 0,13 | 325 | 1550х380х220 |
| 3ПП-18-71 | 0,151 | 378 | 1810х380х220 |
| 3ПП-21-71 | 0,173 | 433 | 2070х380х220 |
| 3ПП-27-71 | 0,227 | 568 | 2720х380х220 |
| ЗПП-30-10 | 0,249 | 623 | 2980х380х220 |
| 4ПБ-30-4п | 0,104 | 259 | 2980х120х290 |
| 4ПБ-44-8п | 0,154 | 384 | 4410х120х290 |
| 4ПБ-48-8п | 0,167 | 418 | 4800х120х290 |
| 4ПБ-60-8п | 0,207 | 519 | 5960х120х290 |
| 4ПГ-30-40 | 0,301 | 753 | 2980х380х290 |
| 4ПП-12-4 | 0,038 | 95 | 1160х510х65 |
| 5ПБ-18-27п | 0,1 | 250 | 1810х250х220 |
| 5ПБ-21-27п | 0,114 | 285 | 2070х250х220 |
| 5ПБ-25-27п | 0,135 | 338 | 2460х250х220 |
| 5ПБ-25-37п | 0,135 | 338 | 2460х250х220 |
| 5ПБ-27-27п | 0,15 | 375 | 2720х250х220 |
| 5ПБ-27-37п | 0,15 | 375 | 2720х250х220 |
| 5ПБ-30-27п | 0,164 | 410 | 2980х250х220 |
| 5ПБ-30-37п | 0,164 | 410 | 2980х250х220 |
| 5ПБ-31-27п | 0,171 | 428 | 3130х250х220 |
| 5ПБ-32-20п | 0,176 | 440 | 3200х250х220 |
| 5ПБ-34-20п | 0,185 | 469 | 3370х250х220 |
| 5ПБ-36-20п | 0,2 | 500 | 3630х250х220 |
| 5ПП-17-6 | 0,12 | 300 | 1650х510х140 |
| 5ПП-23-10 | 0,166 | 416 | 2330х510х140 |
| 6ПБ 35-37п | 0,254 | 630 | 3500х250х290 |
| 6ПГ-60-31 | 0,826 | 2065 | 5960х380х440 |
| 6ПП-30-13 | 0,334 | 830 | 2980х510х220 |
| 7ПП-12-3 | 0,04 | 100 | 1160х380х90 |
| 8ПБ-10-1п | 0,011 | 28 | 1030х120х90 |
| 8ПБ-13-1п | 0,014 | 35 | 1290х120х90 |
| 8ПБ-16-1п | 0,017 | 42 | 1550х120х90 |
| 8ПБ-17-2п | 0,018 | 45 | 1680х120х90 |
| 8ПБ-19-3п | 0,021 | 52 | 1940х120х90 |
| 8ПП-18-71 | 0,131 | 327 | 1810х380х190 |
| 8ПП-21-71п | 0,149 | 374 | 2070х380х190 |
| 8ПП-23-7 | 0,168 | 421 | 2330х380х190 |
| 8ПП-27-71п | 0,196 | 491 | 2720х380х190 |
| 9ПБ-13-37п | 0,029 | 74 | 1290х120х190 |
| 9ПБ-16-37п | 0,035 | 88 | 1550х120х190 |
| 9ПБ-18-37п | 0,041 | 103 | 1810х120х190 |
| 9ПБ-18-8п | 0,041 | 103 | 1810х120х190 |
| 9ПБ-21-8п | 0,047 | 118 | 2070х120х190 |
| 9ПБ-22-3п | 0,05 | 125 | 2200х120х190 |
| 9ПБ-25-3п | 0,056 | 140 | 2460х120х190 |
| 9ПБ-25-8п | 0,056 | 140 | 2460х120х190 |
| 9ПБ-26-4п | 0,059 | 148 | 2590х120х190 |
| 9ПБ-27-8п | 0,062 | 155 | 2720х120х190 |
| 9ПБ-29-4п | 0,065 | 162 | 2850х120х190 |
| 9ПБ-30-4п | 0,068 | 170 | 2980х120х190 |
| 9ПП-17-6 | 0,077 | 193 | 1680х510х90 |
| 10ПБ 21-27п | 0,098 | 246 | 2070х250х190 |
| 10ПБ-25-37п | 0,117 | 292 | 2460х250х190 |
| 10ПБ-27-37п | 0,129 | 323 | 2720х250х190 |
Стандартный размерный ряд, вес и маркировка
Гостовские размеры железобетонных перемычек следующие:
- длина от 103 до 596 см;
- высота от 12 до 44 см;
- ширина от 14 до 38 см.
Вес данных конструкций напрямую зависит от габаритов и может составлять от 20 килограммов до 2 тонн.
Монтируют железобетонные перемычки на цементный раствор. Резка этих конструкций с целью подгонки не допускается. При большой толщине стены проем перекрывают несколькими брусковыми перемычками, укладывая их параллельно одну к другой.

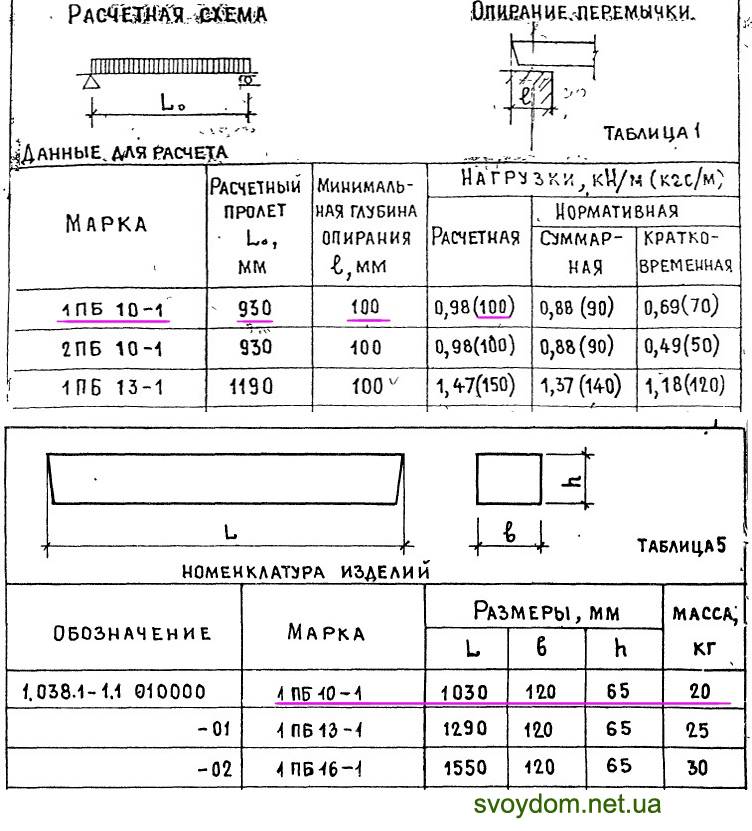

Разобраться в широком ассортименте этих изделий помогает специальная маркировка. Она состоит из трех групп буквенно-цифровых обозначений, разделяемых тире.
Первая цифра обозначает гостовский номер сечения. За ней идут две буквы, обозначающие тип перемычки и две цифры ее длины (в дециметрах). Вторая группа цифр несет информацию о расчетной нагрузке в кН/м. Третья группа символов маркировки является служебной и содержит данные о степени плотности бетона, наличии монтажных петель, степени сейсмостойкости или классе арматуры.
Для примера расшифруем стандартное обозначение ЖБ перемычки: 2ПБ22-3-п:
- 2 — номер сечения (указывается в гостовской таблице);
- ПБ – перемычка брусковая;
- 22 – длина в дециметрах (220 см);
- 3 – несущая способность (расчетная нагрузка, 3 кН/м);
- п – у изделия есть монтажные петли.
Для увеличения несущей способности перемычек используется напрягаемое армирование. Такие конструкции можно отличить по типу арматуры, указываемой в конце маркировки. Например, 5ПБ21-27-АтV. В данном случае АтV – тип напрягаемой арматуры.
Перемычка. Купить или сделать самому
Готовую железобетонную перемычку можно купить. При таком решении вы выигрываете по времени, т.к. не нужно ее изготавливать самому и ждать пока она окрепнет, чтобы продолжить строительство. Однако тогда придется потратиться на покупку перемычки, ее доставку. Готовые железобетонные перемычки укладываются на раствор.
Перемычку можно изготовить самому на земле, а потом установить ее на нужное место. Преимущества данного метода в том, что это можно сделать заранее. И к моменту, когда она понадобится, ее нужно будет только установить.

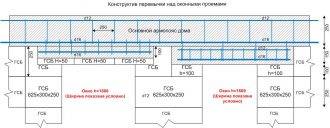

Изготовление перемычки с помощью несъемной опалубки. Суть данного метода заключается в том, что в место будущей перемычки (оконный или дверной проем) укладывают:
- три прута арматуры диаметром 12-14 мм, расположенную на расстоянии друг от друга, при этом предварительно обработанную антикоррозийными растворами. Арматура укладывается так, чтобы она выходила на стены от проема минимум на 500 мм, а расстояние между прутами не превышало 50 мм (если расстояние больше, лучше добавить еще один прут арматуры). Данный метод применяют очень редко и только на малых проемах. При этом поверх арматуры можно укладывать только газобетонные блоки;
- поверх проема устанавливают заранее изготовленную конструкцию, состоящую из двух уголков (минимум 40 мм), между которыми укладывают арматуру, а затем приваривают с помощью сварки. При этом ширина получаемого изделия должна быть такой же, как и толщина стены. Такой способ применяется часто, т.к. его можно применять на малых и больших проемах, а поверх конструкции можно укладывать, как газоблок, так и кирпич. Единственный нюанс, что чем больше проем, тем большими размерами нужен будет уголок.
Изготовление перемычки с помощью съемной опалубки. Данный метод применяется при заливке перемычки по месту. При этом над проемом устанавливается опалубка, боковые стороны которой крепятся к стенам, а нижняя ее часть закрепляется над проемом с помощью распорок (на стены нижняя часть опалубки не ложится). Следует помнить, что опалубка, а затем и вылитая перемычка, должны заходить на стены в разные стороны от проема минимум на 200 мм.
Далее, внутри опалубки, на высоте не менее 50 мм от ее нижней части и на таком же расстоянии от боковых сторон укладывается заранее подготовленная сетка, сваренная из 12-14 мм арматуры. Чтобы сетка во время заливки не опустилась на нижнюю часть опалубки, под нее подкладывают гранулы щебня или фрагменты кирпича. После выполненных подготовительных работ в опалубку можно заливать бетон.
Для заливки перемычек используется бетон, изготовленный в следующих пропорциях:
- Цемент — 1 порция
- Песок — 2 порции
- Шлак — 1 порция
- Щебень (фракция — до 15 мм) — 3 порции
- Вода — смотреть по ситуации.
Заливая раствор в опалубку, его необходимо утрамбовывать и разравнивать, чтобы нигде не образовалось пустоты, которая впоследствии приведет к трещинам. После того, как перемычка будет залита, ее оставляют дней на пять до полного затвердения. Затем снимают боковые стороны опалубки и продолжают строительные работы, а нижняя ее часть и распорки убираются только после полного затвердевания бетона. Обычно полную свою крепость бетон набирает через 14 дней, однако это еще зависит и от погодных условий.
Некоторые рекомендации
- При строительстве лучше применять либо готовые железобетонные перемычки (купленные или залитые заранее), либо перемычки, изготовленные с помощью съемной опалубки.
- Высота железобетонной перемычки должна быть не менее 1/20 длины проема, а ширину желательно делать по ширине стены, чтобы не было лишних уступов.
- Перемычку лучше заливать, чтобы ее верхняя часть была на одном уровне с верхом последнего уложенного кирпича, газоблока. Это даст возможность без перепадов продолжить кладку.
- При самостоятельном изготовлении перемычки, для изготовления арматурной сетки лучше использовать арматуру диаметром 14 мм. Это добавит прочности железобетонному поясу.
- Заливая раствор в опалубку его необходимо хорошо утрамбовывать, чтобы избежать появления пустоты.
- Распорку и нижнюю часть опалубки лучше снимать не ранее, чем через 25 дней.
- Если не знаете, какие перемычки нужны для Вашего строения, то лучше проконсультируйтесь с профессионалами.
Используемые материалы
- Готовые перемычки
- Раствор
Для изготовления
- Арматура
- Уголки (при необходимости)
- Обвязочная проволока (или сварка)
- Доски и гвозди для опалубки
- Цемент, песок, шлак и щебень для раствора
- Бетономешалка (при необходимости)

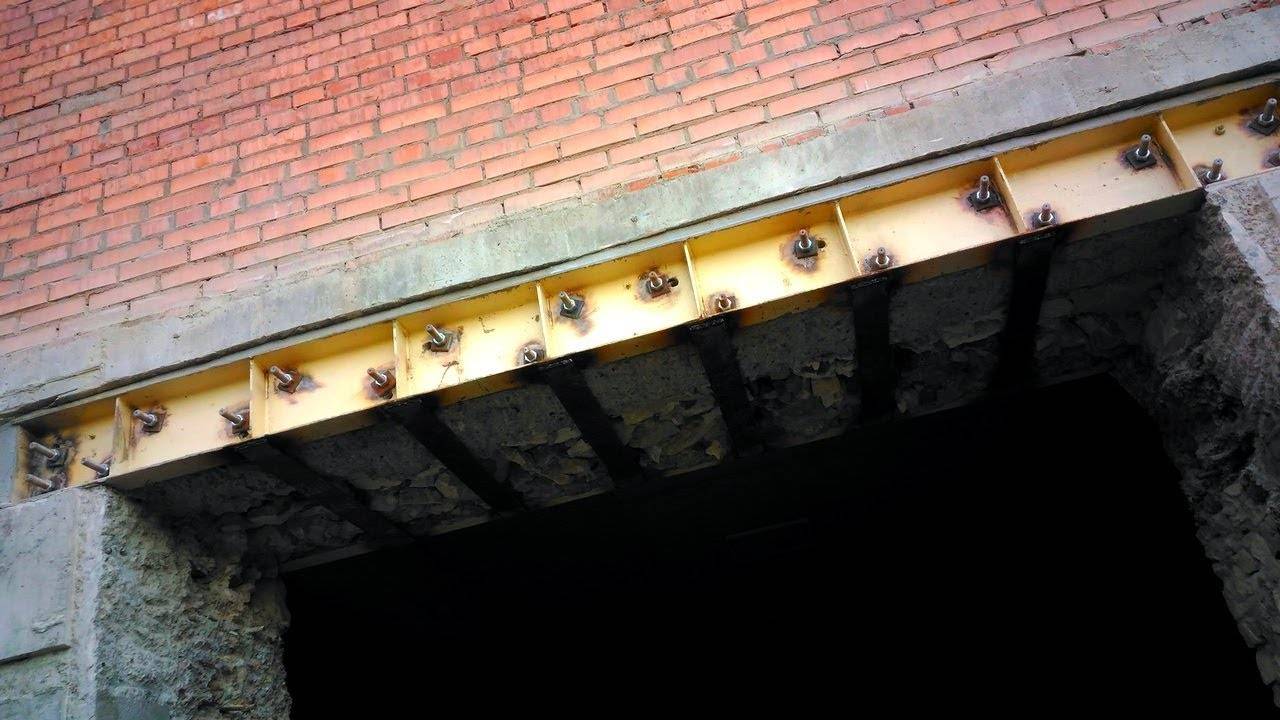

Когда требуется усиливать
Если строится новый дом, то ещё при составлении проекта учитывается самый подходящий способ укрепления дверных и оконных проёмов, арок. Но бывают ситуации, когда требуется сделать усиление проёма уже в эксплуатируемом здании.
Случаи, когда необходимо укреплять проёмы:
- Если стены здания деформировались, потрескались от времени или при механических повреждениях. За техническим состоянием дома нужно следить. При появлении трещин, разрушении цементного связующего слоя, выпадении кирпичей нужно срочно проводить восстановительные работы. Своевременно принятые меры позволят дольше сохранить помещение в нормальном состоянии.
- Когда выполняется перепланировка — делается расширение отверстий или они пробиваются в других местах. В этих случаях усиления монтируются ещё до разбора новых проёмов. Предварительно нужно составить проект проведения работ, проконсультировавшись у специалиста, можно ли в выбранном месте пробивать стену, не ослабит ли это конструкцию здания.
- При замене окон нужно проверить перед проведением работ, насколько прочен проём, и, при необходимости, предварительно сделать укрепление перед демонтажом старого окна.
Нужно ли разрешение
Прежде всего, нужно провести обследование помещения, пригласив для этого специалистов. Если дом уже старый и многоэтажный, то по причине его ветхости вряд ли можно будет получить такое разрешение. Ещё одна ситуация — это когда соседи сверху или снизу уже сделали перепланировку. Тогда новую дверь можно будет сделать только на одном уровне с тем, что в их квартире. Потому что размещение проёмов в одной стене на разных уровнях может сильно ослабить её несущие способности.
Как подобрать?
Подбор подходящей перемычки лучше предоставить профессионалам. Они оценят тип стены, особенности постройки, и характеристики составляющих элементов, которые нужно будет уложить в одном направлении, чтобы достичь нужной ширины пролета.
При выборе учитывают величину нагрузки, которую должна будет выдерживать перемычка, качество материала. Так, например, если перемычка бетонная, то учитывается марка бетона. Это же относится и к кирпичу, и арматуре (марка стали).
Обращают внимание также на грани конструкции, применение норм СНиП (глубина опирания), параметры готовых изделий, указанные производителями. Особенно, обращают внимание на изгибы материала
Например, опоры из металла должны в норме прогибаться не больше, чем 1/200 собственной указанной длины.
Пример правильного подбора перемычки (в данном случае, металлической) можно посмотреть ниже:
Пример расчета
Правильность расчета перемычки для проема производят по точному или упрощенному расчету. Чтобы не ошибиться, нужно использовать показатели из таблиц СНиП.
Упрощенный
Здесь принято сначала определять нагрузку, действующую на перемычку, затем определяют максимальный изгибающий момент, воздействующий на поперечное сечение.
Нагрузки на погонный метр определяются в зависимости от веса кладки: q1 = p х b х h, где:
- p в кг/м3 — плотность материала, из которого делается перегородка (сюда относится также и раствор кладки),
- b – толщина стены,
- h – высота кладки.
Например, при предполагаемом проеме для кирпичной перегородки ширина 1 м, а толщина – ½ кирпичного изделия, то его полная расчетная нагрузка составит: q = 1,1 х 142,5 = 157 (кг/м).
Последствия ошибок
Чтобы в процессе строительства не возникло проблем в виде последствий, выбор перемычек лучше доверить профессиональному строительному инженеру.
На основании обследования несущей способности стены, глубины опирания, и ряда обязательных характеристик, он проведет нужные расчеты, и точно определит из какого материала, какой формы и размеров подойдет перемычка в данном конкретном случае (длина, ширина, толщина).
Последствия ошибок – это разрушения, трещины, смещение кирпичей. Чтобы они не возникли, нужно соблюдать следующие нюансы:
- перемычки должны соответствовать проекту, с учетом их несущей способности;
- не желательно использовать материалы или их остатки, которые есть под рукой для создания конструкций в виде перемычек;
- обязательно нужно армировать обустраиваемый проем или выемку в стене;
- делать цементный раствор надо, с учетом класса бетона;
- на поверхности, на которую укладывают конструкцию не должно быть сколов, трещин, обнаженной арматуры;
- необходимо учитывать точку опоры (норма 15-25 см);
- длина опирания должна быть равномерно распределена по обеим сторонам проема, с указанием средней точки (центрального узла);
- изделия, которые участвуют в обустройстве перемычки должны иметь маркировку и класс.
Работа по обустройству проемов должна выполняться с составлением Акта на скрытые работы. К нему должен обязательно прилагаться паспорт качества каждого используемого изделия. Необходимо качественно готовить стены к монтажу, так как от их обустройства зависит здоровье, безопасность и жизнь людей, которые будут поживать в доме.
Расчет металлической перемычки
Какой дом не обходится без перемычек? Правильно — никакой! Поэтому если Вы собираетесь строить дом, то Вам может пригодится данный калькулятор. Ведь благодаря ему Вы можете легко произвести расчет любой металлической перемычки (из уголков, швеллера двутавра, трубы и т.д.), которая в будущем будет удерживать конструкции, находящиеся над дверными и оконными проемами.
Если же Вас интересуют монолитные железобетонные перемычки или перемычки, выполненные непосредственно из уголков, то Вам нужно воспользоваться другими калькуляторами.
Подробнее о калькуляторе. Он способен рассчитать требуемый момент сопротивления (Wтреб ) и требуемый момент инерции ( Jтреб ), по которым Вы уже подбираете профиль под перемычку.
Для удобства калькулятор имеет 4 режима, в которые заведены наиболее распространенные условия эксплуатации перемычек (типы нагрузок) :
Тип 1 — перемычка несущей стены с опирающимися на нее плитами перекрытия.
Тип 2 — перемычка несущей стены с опирающейся на нее балкой перекрытия.
Тип 3 — перемычка несущей стены, на которую помимо элементов стены опираются еще и две балки перекрытия.
Тип 4 — перемычка самонесущей стены или перегородки.
Перед тем, как приступить к расчету внимательно ознакомьтесь с инструкцией во избежания ошибок.
Исходные данные
Длина пролета (L) — расстояние между краями опор над проемом, который перекрывает металлическая перемычка.
Ширина кладки (В) — данная величина зависит от того, какой вариант ваш (см. рисунок):
Вариант 1 — перемычка воспринимает нагрузку от всей толщины стены.
Вариант 2 — перемычка воспринимает нагрузку от части стены, например, только от облицовочного кирпича.
Материал кладки — здесь Вы выбираете материал, из которого сделана стена. В случае же, если его не нашлось или Вы используете материал с другой плотностью (так как такие материалы, как пенобетон, керамзитобетон, газосиликат в расчете заведены с максимальными плотностями, т.е. самые тяжелые), то можно выбрать плотность материалов из предложенных.
с. пуст. — силикатный пустотелый.
с. полн. — силикатный полнотелый.
к. пуст. — керамический пустотелый.
к. полн. — керамический полнотелый.
керам. бетон — керамзитобетон.
Высота кладки (Н) — здесь нужно быть особенно внимательным. Итак, существует 2 случая (см. рисунок):
Случай 1 — когда расстояние между проемами по высоте больше, чем пол пролета, т.е. H>L/2, или над проемом никаких проемов больше нет. В этом случае графа «Н» остается пустой или там ставится цифра 0.
Случай 2 — расстояние между проемами меньше, чем пол пролета, H
Расчетное сопротивление Ry — обычно для расчетов используется 210 МПа. Но если Вы уверены, что Вам поставят профиль из стали именно той марки, которой нужно, то данная величина ставится по схеме:
Нагрузка от плит перекрытия (q2 ) — нагрузка, которая передается от вышележащих плит перекрытия на перемычку (через кладку или непосредственно на нее).
Дальше будет рассказываться только о новых переменных.
Нагрузка от балки перекрытия (Q) — нагрузка, возникающая на опоре балки перекрытия и которая передается на перемычку.
Расстояния (А и С) — расстояния от края опор до место приложения нагрузок от балок.
Fmax — максимально допустимый прогиб для перемычек по СНиП 2.01.07-85* (СП 20.13330.2011). «Нагрузки и воздействия».
Wтреб и Jтреб — требуемые момент сопротивления и момент инерция для профиля, который будет использоваться в качестве металлической перемычки. Подбираются по сортаментам так, чтобы значения W и J профиля были больше, чем Wтреб и Jтреб. Также при подборе профиля следует учитывать его ориентацию в пространстве.
Пример подбора профиля для металлической перемычки.
В качестве перемычки будет использоваться неравнополочный уголок по ГОСТ 8510-86. Получаемые значения по расчету Wтреб = 0,61 см 3. Jтреб =1,90 см 4. И так как мы подбираем профиль по прогибу, то ориентируемся на Jтреб. Ближайшее большее значение по направлению Х у уголка L32х20х4 с Jx = 1,93 см 4 , по направлению Y — L40x30x4 с Jy = 2,01 см 4 .
Кирпичные проемы и перемычки
Нагруженная кирпичная перемычка несет в себе риски разрушения конструкции или сдвига кладки, если вертикальные растворные швы будут пустыми или не полностью залитыми раствором. Чтобы этого не произошло, необходимо контролировать ровность горизонтальных рядов кирпича, правильно перевязывать кирпичи в кладке. Раствор для перемычки в кирпичных стенах используется марки 25 и выше. Максимальная высота рядового перекрытия — пять рядов кирпича, длина перекрытия — ≥ 0,5 метра ширины строительного проема.
Кирпичная перемычка строится, опираясь на опалубку, сделанную из доски-сороковки. Нижний слой цементного раствора укладывается толщиной ≥ 2 см, и в этот слой требуется уложить несколько рядов гладких арматурных прутьев Ø 6–8 мм по длине перемычки. Укладываются металлические перемычки по одной на полкирпича, при этом на всю длину перекрытия их должно быть не менее трех штук. Так как арматурные стержни в этой конструкции принимают на себя усилия на растяжение, то стержни нужно запускать за торцы проема на 0,25–0,3 м, а их концы — загибать на поверхность стены.
Каркас опалубки будет опираться на выступающие из стены кирпичи, которые после демонтажа деревянного каркаса скалывают или спиливают. При ширине перекрытия ≥ 1,5 м нижняя часть палубы должна опираться на кружала, установленные на торцовую сторону.
Процесс возведения перемычки начинается после того, как до уровня перекрытия были выложены кирпичи стены. Чтобы опирание перемычки было прочным и надежным, сначала нужно сделать кирпичную опорную пяту, а плоскость опорной площадки определяется с помощью отклонения опоры по вертикальной оси. На смонтированную опалубку кирпич укладывается поперек каркаса. Проводя расчет перемычки, определяют количество рядов на опалубочной поверхности с помощью обычной разметки, которая проводится таким образом, чтобы количество кирпичей на перекрытии было нечетным. Ряды считаются в горизонтальной плоскости. Нечетный кирпич по , и располагаться он должен строго по вертикали и по центру кирпичной кладки.
Лучковые и клиновые перемычки выкладываются одновременно с обеих сторон от опорной пяты к замковому кирпичу так, чтобы ряд заканчивался на замке нечетным кирпичом по центру кладки. Строительным шнуром проверяют ровность растворных швов. Клиновую перемычку нельзя возводить, если длина проема больше двух метров.
