Особенности изображения символов на чертежах
При создании чертежей применяют общепринятые чертежные символы, которые позволяют легко читать наброски проектов. Все используемые схематические символы регламентированы документацией ГОСТа и СНиП, наносить другие символы или неверно их отображать запрещено.
Канализационные сети и водоснабжение схематически изображается при помощи специальных геометрических символов и буквенно-цифровых обозначений, также неотъемлемая составляющая чертежа – линии. Символы не поясняются, исключения допускаются лишь в тех случаях, когда это регламентировано промышленными стандартами.
В общей сложности для создания чертежей используют не менее 70 специальных символов. Инженеры, составляя схематические наброски, используют несколько видов линий, применяемых в черчении: прямая, пунктирная и пунктирная с точкой линии. В действительности они отображают линии трубопровода, предназначенные для ливневых, канализационных и сточных вод. Круговые отметки с наличием определенной буквы свидетельствует о наличии на этом участке грязе-, бензо- и жироуловителя и т.д. В центре круга есть буква, по которой легко понять, о каком рабочем узле идет речь. Круг без буквы внутри свидетельствует о наличии в этом месте отстойника.
Предусмотрены специальные символы, которые означают предметы сантехники. По ГОСТам на чертеже изображаются унитазы с разными видами смывания, душевые кабинки, оснащенные гибким шлангом, или ванны. Для каждого отдельного случая существует свой элемент, который не подлежит изменениям.
В проекте особое внимание уделяется плану разводки. На чертежах фиксируют максимальное количество информации, которую нужно использовать при строительстве, например, данные таблицы скважин, колодцев, специфические особенности проекта и т.д
Маркировка канализации К1, К2, К3
На каждом чертеже указывается о и цифра 1,2 или 3. Маркировка зависит от назначения канализации.
Для бытовой системы применяют «К1», для дождевой – «К2», для промышленной – «К3».
В чертеже нельзя ставить символы, которые не указаны в нормативных документах ГОСТ 21.205-93 и СНиП 2.04.03-85 (СП 32.13330.2012). Это необходимо для того, чтобы рабочие могли найти нужное обозначение и правильно выполнить работу по проекту.
Использование условных обозначений по регламенту позволяет добиться нормального функционирования системы канализации надолго. Владельцы домов или квартир не будут беспокоиться о неполадках в инженерной сети.
Условные знаки на чертежах для водопроводов
Перед разработкой проекта водоснабжения какого-либо здания и, в частности, загородного дома выявляется вся группа факторов, которая может повлиять на функционирование водопроводной системы.
Процесс создания проекта проходит несколько этапов:
- Исходя из общего количества водопотребляющих точек в доме и на участке рассчитывается максимальная нагрузка на систему подачи воды.
- Разрабатываются методы компенсации водоснабжения при понижении давления в центральной или локальной сети.
- Составляется чертёж.
- Производится подбор оборудования по выбранной схеме.
Чтобы правильно разместить условные обозначения водопровода на чертежах проектируемого объекта проектировщику нужно представить, из каких элементов состоит система водоснабжения. Число водопроводных элементов и материал, из которых изготовлена сантехническая арматура, может быть различным по стоимости и качеству, но принципиально это ничего не меняет.
Условные обозначения схем трубопроводов и соответствующая им комплектация водопроводной системы во всех случаях остаются по составу примерно следующими:
- скважина (или иной источник);
- насос;
- накопительный резервуар с тройником;
- две отводные трубы: одна — для домашнего водоснабжения, другая — для технического (сад, огород);
- система фильтрации воды для дома с тройником;
- две отводные трубы: одна — для холодной воды, другая — для горячей.
Условные графические обозначения трубопроводов направлены на то, чтобы показать систему разводки труб горячей и холодной воды.
Холодная вода от тройника системы фильтрации поступает в коллектор, установленный в доме. Оттуда распределяется по трубам на имеющиеся сантехнические точки.
Горячая вода подводится к нагревателю и затем точно также разводится по точкам. Наглядно это демонстрирует данная схема:
Скачать пособие по построению аксонометрических схем
Здесь надо заострить внимание, если на чертеж залазит один прибор на другой, а это случается очень часто, необходимо показать пунктирную линию, тем самым отодвинув сантехнический прибор для лучшей видимости. На схеме аксонометрия должна включать себя показы всех диаметров труб
Если нет унитаза на отводе, то диаметр следует принимать 50 миллиметров, в случае если он есть, минимальный диаметр должен быть 100 миллиметров. Все это надо запоминать. Диаметр стояка принимаем в большинстве случаев 100 миллиметров. Уклоны принимаются, тоже очень просто при диаметре 100, он равняется 0,02, а при 50, его следует задавать 0,03
На схеме аксонометрия должна включать себя показы всех диаметров труб. Если нет унитаза на отводе, то диаметр следует принимать 50 миллиметров, в случае если он есть, минимальный диаметр должен быть 100 миллиметров. Все это надо запоминать. Диаметр стояка принимаем в большинстве случаев 100 миллиметров. Уклоны принимаются, тоже очень просто при диаметре 100, он равняется 0,02, а при 50, его следует задавать 0,03.
Все элементы нанесены, теперь стоит позаботиться о нанесении выпусков, здесь тоже ничего сложного, диаметры должны быть больше, чем в стояках, уклон принимается 0,02.
Последним штрихом в черчении аксонометрии является нанесение отметок, тут нужно смотреть глубину промерзания, расположение фундамента, и другие факторы, влияющие на отметки.
Трубопровод
В современной технике трубопроводами именуют такие устройства, которые предназначаются для транспортировки разнообразных жидких, газообразных и сыпучих сред. Основными составными частями трубопроводных систем являются: прямые трубы, которые плотно соединены между собой; подвески и опоры; контрольно-измерительная аппаратура; запорно-регулирующие устройства; крепежные элементы; уплотнения и прокладки; средства автоматики.
Помимо этого к элементам трубопроводных систем относятся и материалы, необходимые для того, чтобы обеспечивать эффективную защиту всех указанных выше составных частей от пагубного воздействия пониженных и повышенных температур, а также от электрохимической коррозии.
Местами расположения элементов трубопроводных систем являются их разветвления, повороты, а также переходы на другой диаметр. Они служат для того, чтобы обеспечивать длительный срок службы системы в целом, а также герметичность всей конструкции. Практика показывает, что без таких элементов, как отводы, тройники и переходы сейчас не реализовывается практически ни одна трубопроводная система.
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ
| Аэрация воды | 24 |
| Башня водонапорная | 55 |
| Ввод водопроводный | 49 |
| Водовод | 44 |
| Водозабор | 10 |
| Водоподготовка | 19 |
| Водопотребление | 5 |
| Водопотребление удельное | 6 |
| Водопровод | 2 |
| Водопровод групповой | 3 |
| Водоснабжение | 1 |
| Грязеемкость фильтра | 37 |
| Дегазация воды | 26 |
| Дренаж фильтра для очистки воды | 34 |
| Загрузка фильтра | 33 |
| Запас воды в резервуаре аварийный | 57 |
| Колодец водозаборный шахтный | 12 |
| Колодец водопроводный | 50 |
| Колодец водосборный | 15 |
| Коэффициент неравномерности водопотребления | 8 |
| Микрофильтр для очистки воды | 23 |
| Неравномерность водопотребления | 7 |
| Обеззараживание воды | 42 |
| Обессоливание воды | 39 |
| Объем воды в резервуаре регулирующий | 56 |
| Опреснение воды | 40 |
| Осветление воды | 20 |
| Осветлитель воды | 28 |
| Отстойник для очистки воды | 27 |
| Очистка воды | 18 |
| Потеря воды в системе водоснабжения | 9 |
| Расход воды для целей водоснабжения расчетный | 4 |
| Расширение загрузки фильтра | 38 |
| Резервуар для воды | 51 |
| Резервуар для воды заглубленный | 54 |
| Резервуар для воды напорный | 53 |
| Резервуар для воды регулирующий | 52 |
| Сеть водопроводная | 45 |
| Сеть водопроводная кольцевая | 47 |
| Сеть водопроводная тупиковая | 43 |
| Скважина водозаборная | 13 |
| Скорость фильтрования воды | 36 |
| Слой фильтрующий | 35 |
| Сооружение водозаборное | 11 |
| Сооружение водозаборное лучевое | 14 |
| Сооружение инфильтрационное | 17 |
| Станция водоподготовки | 22 |
| Станция насосная водопроводная | 46 |
| Станция очистки воды | 21 |
| Умягчение воды | 41 |
| Фильтр водозаборного шахтного колодца | 16 |
| Фильтр для водоподготовки | 30 |
| Фильтр для очистки воды | 29 |
| Фильтр для очистки воды медленный | 31 |
| Фильтр для очистки воды скорый | 32 |
| Фторирование воды | 43 |
| Хлорирование воды предварительное | 25 |
Промышленная очистка и отвод стоков К3
Канализация К3, используемая для вывода отходов промышленного производства, называется производственной. В отличие от бытовой, содержит и необходимые очистные сооружения. Все технологические стоки можно разделить на две группы: слабозагрязненные, не требующие очистки, и загрязненные, которые нельзя сбрасывать в водоемы без предварительной очистки.
Схема канализации k3
Так как технологические отходы могут иметь различные включения, обусловленные видом производства, то в них могут содержаться соли тяжелых металлов, фенолы, отравляющие вещества и др. Наличие таких включений обуславливает использование различной структуры инженерных коммуникаций. Такая структура может состоять из:
- Сантехнических приемников для стоков.
- Отводных конструкций индустриальных строений.
- Очистных сооружений.
- Перекачивающей насосной установки.
- Выпуска в коммунальную сеть.
Типовая схема канализации К3
Особое внимание при организации этого вида водоотведения уделяется очистным сооружениям. В зависимости от степени, вида загрязнений, могут использоваться целые блоки, отдельные элементы
Очистка сточных вод регламентируется нормативными техническими документами.
Проверка стоков на содержание вредных веществ и определение допустимой концентрации регламентируется требованиями ГОСТ.
Система канализации – сложный комплекс инженерного оборудования, включающая кроме сантехнических приборов мощные насосные установки и современные очистительные устройства. Правильно устроенные водопровод и отведение стоков улучшают экологическую ситуацию населенных пунктов.
Предыдущие статьи Следующие статьи
- 26.06.2016.
Допустимые расстояния между водопроводом и канализацией в частном доме
- 26.06.2016.
Все про автономную канализацию Sani: принцип работы, цены, монтаж и установка
- 20.06.2016.
Автономная канализация Росток
- 14.05.2016.
Проектные работы
Общая схема устройства канализации представляет собой сборку трубопроводов, с одной стороны подключенных к сантехнике, а с другой — к очистным сооружениям. Однако, для монтажа конкретного участка комплекса водоотведения, требуется составление подробного и точного чертежа. При расчете проекта приходится обеспечивать требования СНиП, а также санитарные нормы размещения элементов. Основные требования к проекту водоотведения:
- достаточная пропускная способность с некоторым запасом на случай экстремального сброса стоков;
- правильно рассчитанная конфигурация, выдержанный уклон труб;
- трассировка должны быть максимально прямой, без резких поворотов;
- по ходу движения стоков трубы меньшего диаметра должны соединяться с трубами большего размера, а не наоборот;
- трасса должна быть оснащена нормативным количеством смотровых колодцев или ревизионных элементов.
Схема системы канализации составляется с учетом ее размеров, назначения и специфики использования. В задачу составителя входит грамотная трассировка, исключающая резкие изменения направления линии. Кроме этого, надо предусмотреть технологически правильное расположение труб, соответствующее положение выпускных элементов сантехники. В процессе создания проекта часто используется аксонометрическая схема канализации жилого дома. Она дает представление о пространственном положении элементов и трубопроводов. Для сложных конструкций, обладающих многослойной структурой, такой вариант чертежа гораздо удобнее и нагляднее.
Особенности составления схем и чертежей
Сантехнические обозначения условных символов различных узлов используются как в схемах объекта, так и его чертежах. И тот и другой вид графического отображения коммуникаций, в целом, выполняет одну и ту же задачу — создание рабочего проекта, являющегося основным документом при проведении строительных работ.
Схема — это замысел, начало всего, чаще всего основанное на определённой технической задаче. Она выполняется на любом носителе, включая простой блокнот. Все элементы предстоящего проектирования здесь могут быть зафиксированы совсем условно, лишь с обозначением монтажных узлов и их коммуникативных связей на объекте. Например, вот так:
Однако более информативными являются схемы, где указана проекция конструируемых коммуникаций и условные обозначения всех предполагаемых узлов. В зависимости от необходимости в схемах используется два типа проекций — двухмерные и трёхмерные (isometric).
Двухмерные (аксонометрические) схемы позволяют представить объект в двух плоскостях: по длине и высоте или по длине и ширине:
Изометрическая проекция более информативна. Она даёт возможность сразу оценить рабочую площадь по длине, ширине и высоте:
Ещё более наглядным для конструктора является трёхмерное изображение в компьютерном формате 3D. С его помощью значительно проще выдержать масштаб и необходимые размеры.
Наличие всех размеров во всех трёх плоскостях, выполненных в заданном масштабе, превращает подробно и аккуратно выполненную схему в чертёж. Все чертежи в строительных проектах выполняются на бумаге. Это делает их более удобными для использования на объектах. На крупных стройках, оснащённых компьютерами, информация дублируется на специальных сайтах с возможностью просмотра каждого чертёжного участка в 3D.
Важны также спецификация предлагаемых чертежей, в частности данные о колодцах, имеющихся на строительном объекте, а также топографии местности. Кроме того, в проект включаются все сертифицированные материалы, необходимые для проведения работ. Все условные обозначения на чертежах должны соответствовать ГОСТу. В ином случае в точности выполнить монтажные работы будет невозможно. Необходимо также учесть и требования СПДС (система проектной документации для строительства) по разработке и учёту документации, предназначенной для того, чтобы производить установку сантехники на строительных объектах. Только таким образом можно приобрести уверенность, что водоснабжение дома и его канализация будут работать эффективно и безопасно.
Отведение жидких промышленных отходов
Производственная канализация К3 устраивается на различных промышленных предприятиях, где характер отходов и степень их загрязнения может сильно отличаться. Реже стоки промпредприятий относят к слабозагрязненным, которые сбрасываются в водоемы без очистки или после незначительной фильтрации (отстоя в специальных резервуарах).
Сильнозагрязненные жидкие отходы, содержащие токсичные включения (углеводороды, соединения тяжелых металлов), перед попаданием в водоемы проходят сложную комплексную очистку, поэтому ключевым компонентом производственной канализации обычно бывают очистные сооружения, часто объединенные в блоки последовательных фильтрационных конструкций.
5 Общие данные по рабочим чертежам
5.1
В состав общих данных по рабочим чертежам систем водоснабжения и канализации в
дополнение к сведениям, предусмотренным ГОСТ
21.101, включают:
–
данные по производственному водопотреблению и водоотведению, которые приводят в
виде таблицы по форме 1.
Форма 1 – Данные по производственному
водопотреблению и водоотведению
Окончание
формы 1
При
заполнении таблицы данные по производственному водопотреблению и водоотведению
приводят для каждой системы в отдельности.
Наименования
систем в таблице «из хозяйственно-питьевого водопровода», «из производственного
водопровода», «в бытовую канализацию», «в производственную канализацию»
приведены для примера, в конкретных случаях их указывают в соответствии с
проектными данными;
–
основные показатели систем водоснабжения и канализации, выполненные в виде
таблицы по форме 2.
Форма 2 – Основные показатели систем
водоснабжения и канализации
Примечание
– Размеры граф форм 1 и 2 по усмотрению разработчика, при необходимости,
могут быть изменены.
5.2
Ведомость спецификаций, предусмотренную ГОСТ
21.101, в составе общих данных по рабочим чертежам марки ВК не выполняют.
5.3
В общих указаниях в дополнение к сведениям, указанным в ГОСТ
21.101, приводят
–
ссылки на нормативные документы, по которым произведен расчет систем
водоснабжения и канализации;
–
характеристики установок систем;
–
требования к изготовлению, монтажу, испытанию, окраске и тепловой изоляции
трубопроводов;
–
особые требования к установкам (взрывобезопасность, кислотостойкость и т.п.).
В
общих указаниях не следует повторять технические требования, помещенные на
других листах основного комплекта рабочих чертежей марки ВК, и приводить
описание технических решений, принятых в рабочих чертежах.
4 Общие положения
4.1
Рабочую документацию внутренних систем водоснабжения и канализации выполняют в
соответствии с требованиями настоящего стандарта, ГОСТ
21.101 и других взаимосвязанных стандартов Системы проектной документации
для строительства (СПДС).
4.2
В состав рабочей документации внутренних систем водоснабжения и канализации
включают:
–
рабочие чертежи, предназначенные для производства строительно-монтажных работ
(основной комплект рабочих чертежей марки ВК);
–
эскизные чертежи общих видов нетиповых изделий, конструкций, устройств,
монтажных блоков (далее – эскизные чертежи общих видов нетиповых изделий);
–
спецификацию оборудования, изделий и материалов;
–
опросные листы и габаритные чертежи (при необходимости);
–
локальную смету (при необходимости).
4.3
В состав основного комплекта рабочих чертежей марки ВК включают:
–
общие данные по рабочим чертежам;
–
чертежи (планы и схемы) систем;
–
чертежи (планы, разрезы и схемы) установок систем.
Допускается
включать в состав основного комплекта рабочих чертежей прямоугольные
изометрические проекции систем, полученные визуализацией трехмерной электронной
модели систем.
4.4
Трубопроводы и их элементы на чертежах указывают условными графическими
обозначениями и (или) упрощенными изображениями по ГОСТ
21.206. Трубопроводы на схемах указывают условными графическими
обозначениями.
4.5
Буквенно-цифровые обозначения систем водоснабжения и канализации и
соответствующих трубопроводов принимают по ГОСТ 21.205 и указывают на
чертежах и схемах в соответствии с ГОСТ 21.206. Пример
нанесения буквенно-цифровых обозначений приведен на рисунке 1.
Рисунок
1
4.6
Установкам систем присваивают обозначение, состоящее из номера установки в
пределах системы и обозначения системы.
Пример – 1В6, 2В6,
1К3
4.7
В наименованиях вводов водоснабжения и выпусков канализации на планах,
фрагментах и узлах, а также на схемах указывают обозначение системы и номер
ввода или выпуска в пределах системы.
Пример – Ввод В1-1,
Ввод В1-2, Ввод ТЗ-1, Выпуск К1-1, Выпуск К1-2
Стояки
систем обозначают маркой «Ст» с добавлением обозначения системы и через дефис –
порядкового номера стояка в пределах системы.
Пример – Cm B1-1, Cm B1-2, Cm Т3-1
4.8
При указании номинального диаметра арматуры на чертежах и схемах перед
размерным числом приводят условное обозначение «DN».
При
указании номинального диаметра (условного прохода) трубопроводов и их элементов
на чертежах и схемах перед размерным числом приводят знак «Æ» (допускается
условное обозначение «DN») в соответствии с рисунками 2а, 2в. При
указании наружного диаметра и толщины стенки перед размерным числом наносят
знак «Æ» (см. рисунки 2б, 2г).
Рисунок
2
4.9
Графические обозначения элементов систем водоснабжения и канализации принимают
по ГОСТ
21.205.
4.10
Условные графические изображения основного подъемно-транспортного оборудования
принимают по ГОСТ
21.112 и выполняют в масштабе чертежа. Подъемно-транспортное оборудование,
условные графические изображения которого в указанном стандарте не приведены,
изображают упрощенно, учитывая конструктивные особенности.
4.11
Примеры построения условных графических обозначений элементов систем приведены
в ГОСТ
21.205 (приложение А).
Примеры
построения условных обозначений и упрощенных графических изображений элементов
систем в схемах, выполняемых в аксонометрических проекциях, приведены в ГОСТ
21.205 (приложение Б).
4.12
Условные обозначения приборов, средств автоматизации и линий связи принимают по
ГОСТ
21.404.
4.13
Отметки уровней элементов конструкций, оборудования, трубопроводов и др.
указывают в соответствии с ГОСТ
21.101.
4.14
Обозначения уклонов на разрезах и схемах наносят в соответствии с ГОСТ
21.101, при этом числовое значение уклона указывают в виде десятичной дроби
с точностью до третьего знака после запятой.
4.15
Перечни допускаемых сокращений слов приведены в ГОСТ
2.316 и ГОСТ
21.101.
4.16
Рекомендуемые масштабы изображений на чертежах приведены в таблице 1.
Таблица 1
Наименование | Масштаб |
1 Планы и схемы | 1:100; 1:200 |
2 Планы и схемы | 1:50 |
3 Планы, разрезы и | 1:50; 1:100 |
4 Фрагменты планов | 1:50; 1:100 |
5 Узлы планов | 1:20; 1:50 |
6 Узлы планов и | 1:20 |
7 Узлы при | 1:2; 1:5; 1:10 |
8 Узлы схем систем | 1:10; 1:20; 1:50 |
9 Эскизные чертежи | 1:5; 1:10; 1:20; |
Условные обозначения канализации на проекте
Как было отмечено, создание чертежа сточной системы должно
проводиться с использованием общепринятых специальных обозначений. Этих
символов много. Однако все они регламентируются ГОСТом, и изменить написание
символов на собственную манеру запрещается. Чертёж должен состоять только из
знаков, используемых специалистами в рассматриваемой сфере.
Условные обозначения канализации
Обязательные обозначения подразделяются на два вида:
- специальные элементы;
- символы, состоящие из цифр или букв.
Символы
Помимо этого, в проекте всегда прорисовываются линии. Рисовать
условные обозначения следует без дополнительных разъяснений. Исключением будет
использование элементов, регламентируемых на основе положений отраслевых
стандартов. В таком чертеже проектировщик обязан предоставить ссылку на
документы.
Общее количество элементов обозначения, используемых на чертежах
сточной системы, составляет 70 штук. Однако чаще всего на стандартном проекте
применяется лишь половина из них.
Разметка
Обозначение символов канализации на чертеже
Многие схемы содержат прямые и штрихпунктирные линии, а также
пунктир, чередующийся с точкой. Такая разметка наносится для идентификации
направления сточных вод. Для обозначения в проекте заслонок, завершения отрезка
детали и иных элементов могут применяться линии различной длины, прорисованные
из всевозможных элементов. К примеру, треугольники, прямоугольники и даже
круги. А вот круг, в середине которого проставлена буква, свидетельствует об
установки в обозначенном месте одной из деталей, предназначающейся для
улавливания загрязнений. Именно буква позволяет монтажникам определить

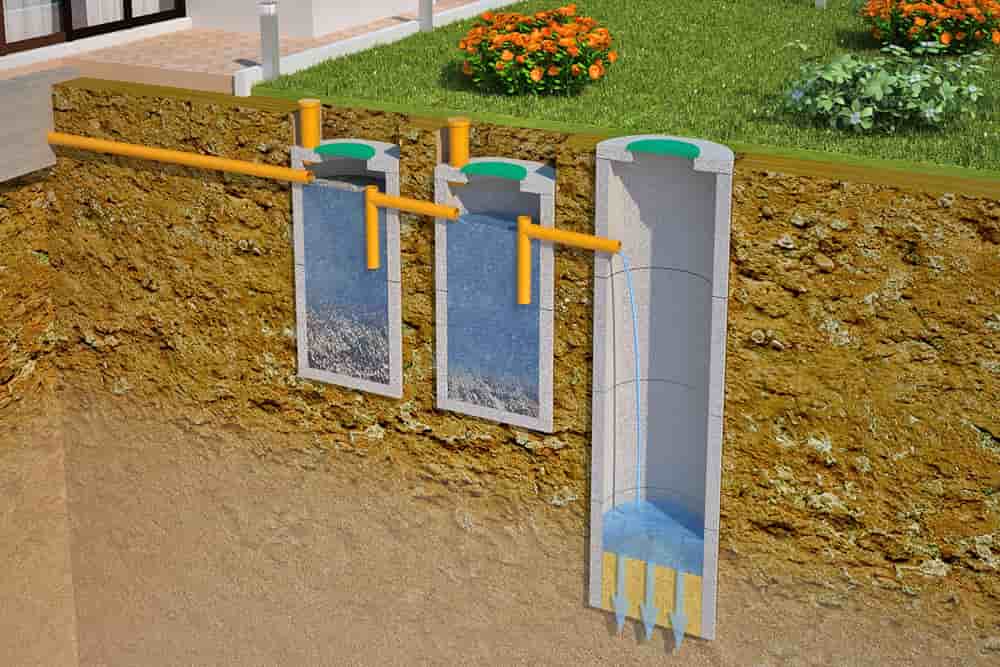

необходимый к установке прибор. Если же проект будущей канализации включает в
себя установку отстойника, то такое место на чертеже будет обозначено просто
кругом. Обязательным условием считается обозначение ревизии на схеме канализации.
Пример
Обозначение сантехники
Условные обозначения служат не только для монтажа системы
стоков, но и для подключения к схеме сантехнических приборов. Согласно ГОСТу,
на плане можно обозначить:
- раковину;
- душевую кабину;
- унитаз, оснащённый разными типами спуска сточной воды;
- ванну.
Обозначения сантехники
Наносятся такие обозначения в виде рисунка, позволяющего легко
определить тип сантехнического оборудования.
Особенности графических изображений на схеме
Чтобы грамотно спроектировать коммуникационные системы, составляют первые наброски, предварительную схему. Все здания делятся на несколько типов, каждый из них имеет определенную специфику оформления чертежей. Также при проектировании учитывается много других факторов:
- технические характеристики и особенности строения;
- местоположение и географические свойства местности;
- количество сооружений, к которым нужно подвести коммуникации;
- откуда будут выходить отходы.
Нюансов много, поэтому на начальном этапе проект разрабатывается схематически и лишь после всех утверждений начинает реализовываться должным образом.
Применяя условные обозначения, инженер фиксирует места ввода и вывода коммуникаций и месторасположение сантехники. С учетом типа сооружения чертежи могут быть растянутыми и компактными. Если проект составляют перед началом стройки, все объекты коммуникации удается разместить в близости друг от друга, это упрощает не только процесс монтажа, но и обслуживания, ремонта в будущем.
Когда речь идет о монтаже систем коммуникации в уже отстроенном доме, существует множество препятствий, из-за которых коммуникационные сети приходится размещать вдали друг от друга. Это в обязательном порядке должно быть освидетельствовано в проектировочной документации.
Материал для трубопровода
Подбор материала для устройства подземных коммуникаций – один из главных моментов в составлении проекта внутреннего и наружного водоснабжения и канализации жилых зданий. Необходимо, чтобы они хорошо противостояли коррозии, действию твердых взвесей и окружающей среды. В СНиПе рассмотрена возможность использования следующих труб:
Подбор материала
- Полиэтиленовых;
- поливинилхлоридных;
- полипропиленовых;
- стальных;
- чугунных;
- железобетонных;
- асбестоцементных;
- керамических
- стеклянных.
Использование последних допускается нормами, но только в исключительных ситуациях.
Железобетонные трубы
Используются в безнапорных сетях. Они, как правило, имеют большой диаметр, устойчивы к внешним воздействиям, а также нагрузкам на сжатие и растяжение. Их можно использовать для отвода стоков от промышленных зданий, основная область применения – городская канализация с большим объемом стоков.
Асбестоцементные трубы
Можно использовать не только в безнапорных, но и напорных сетях. Материал хорошо выдерживает нагрузки и с трудом поддается воздействию. В результате взаимодействия с водной средой его прочность только увеличивается.
Стальные трубы, хоть и предусмотрены СНиП, но используются редко для подземных канализаций, так как подвержены коррозии.
Чугунные трубы
Широко распространенный вариант. Долгое время использовался только этот материал, срок его эксплуатации доходит до 80 лет. Это очень прочные трубы, которые не подвержены коррозии. Применяются в основном для прокладки городских сетей, но иногда используются и в частном строительстве. К минусам можно отнести внутреннюю шероховатость, которая способствует наростов из твердых частиц, содержащихся в жидкости, большую массу изделия и высокую стоимость вследствие особенностей производства чугуна по ГОСТу.
Полимерные трубы
Стали распространены в последнее время. Они выполняются из полиэтилена, поливинилхлорида или полипропилена. Эти изделия легкие, хорошо выдерживают нагрузки, поэтому их используют в напорных и безнапорных сетях. К преимуществам также можно отнести их легкость и относительно небольшую стоимость.
Основной недостаток труб ПВХ – небольшой диапазон, при которых они сохраняют свои эксплуатационные свойства. Они плохо выносят высокие и низкие температуры, поэтому при устройстве трубопроводов ПВХ необходимо предусмотреть теплоизоляцию. Трубы ПВХ редко используются для устройства наружных инженерных сетей, но они прекрасно себя проявляют при монтаже внутреннего водопровода и канализации.
Применение в повседневной жизни
Большинство людей не сталкиваются в обиходе с топографической съемкой. Чаще всего удел чтения, расшифровки и составления подобных карт достается картографам и строителям, причем наиболее востребованной считается топосъемка инженерных коммуникаций.
Условные обозначения инженерных сетей на топосъемке являются обязательным условием их объективности. Сюда входят телефонные сети, водопровод, линии электропередач, газопровод и иные коммуникации.
Условные обозначения на топосъемке инженерных коммуникаций осуществляются линейным способом – прямыми сплошными или штриховыми линиями:
- все надземные действующие трубопроводы и коммуникации обозначаются прямой сплошной линией толщиной 0,3 мм;
- все проектные, поврежденные либо недействующие надземные коммуникации обозначаются пунктирной линией толщиной 0,2 мм;
- все подземные коммуникации обозначаются пунктирной линией.
В местах пересечения с другими объектами или коммуникациями, возле рамки (не реже, чем через каждые 5 см) в линию, обозначающую инженерную коммуникацию, интегрируют буквенное обозначение, которое характеризует транспортируемый материал (продукт).
Буква определяет характер коммуникаций:
- Литера Г подразумевает, что инженерная сеть транспортирует газ, обозначение газопровода на топосъемке может осуществляться сплошной (для надземных) и прерывистой (для подземного способа прокладки) линиями;
- В – водопровод, сплошной или прерывистой будет линия, также зависит от способа проведения коммуникаций;
- Т – теплотрасса;
- Н – нефтепровод;
- К – канализация.
Часто подобную информацию в топографическом плане подают максимально информативно, указывают давление в магистралях (газ), материал и толщину труб, количество проводов и напряжение в ЛЭП.
По этой причине нередко на обозначениях к первой заглавной литере добавляют пояснительную букву меньшего регистра или цифры. Например, обозначение Кл на топосъемке обозначает: канализация ливневая, в свою очередь схожее обозначение кб на топосъемке будет подразумевать уже бытовую канализацию.
Оформление инженерных сетей в топографической съемке
Часто вопрос «как обозначается канализация на топосъемке» подразумевает интерес к цвету линий. Существует много споров относительно цвета коммуникаций на топосъемке. С одной стороны, существует специальное пособие: «Правила начертания условных знаков на топографических планах подземных коммуникаций масштабов 1:5000 . 1:500» Москва, «НЕДРА» 1989 г.
В справочнике указано, что все знаки наносятся черным цветом, и даже предписана рекомендуемая толщина этих линий. В то же время, справочник разрешает «для большей наглядности» передать линии в ином цвете. Общепринятыми считаются:
- обозначение водопровода на топосъемке – зеленым цветом;
- обозначение канализации на топосъемке – в коричневом цвете;
- газопроводы – в голубом;
- тепловые сети – в синем и т.п.
Часто в практике встречаются расхождения между обозначениями на топосъемке и генпланом – цвета коммуникаций нарисованы линиями разного цвета. Так обозначение кабеля связи на топосъемке по нормам картографии должно быть черного цвета, а в генпланах он может быть для удобства оформлен желтым, красным или другим удобным для визуализации цветом.
Кабеля энергоснабжения и связи оформляются следующим образом:
Стандартное обозначение кабеля на топосъемке
Чтобы различить действующие и проектные линии применяются дополнительные маркеры
Дополнительные знаки и пояснения
С помощью топографической съемки все нюансы местности отображаются на бумаге: от природных пещер вплоть до вполне рукотворных бензоколонок, поэтому для полноты картины графические элементы сочетаются с буквенными. Расшифровка топосъемки считается объективной только в том случае, когда учтены все элементы «знаки плюс буквы».Некоторые элементы, такие, например, как обозначение колодцев на топосъемке, могут быть представлены в нескольких вариантах.
Буквенные обозначения на топосъемке нередко придают схематическим изображениям новый смысл, так, например, обычный прямоугольник будет обозначать просто немасштабные жилые строения – только в комплекте с буквенными пояснениями карта имеет смысл. Так, обозначение на топосъемке тп внутри этого прямоугольника будет означать, что строение является трансформаторной подстанцией.
