Как собрать окно из алюминиевого профиля

Пошаговая инструкция

Перед тем, как установить алюминиевые раздвижные окна требуется демонтировать старую раму и створки. Это необходимо делать аккуратно, чтобы меньше повредить оконный проем. После этого бетонную поверхность требуется выровнять с помощью бетона.

Если в проеме после демонтажа остались торчать куски кладки, то они собираются с помощью молотка и стамески (или зубила).

На очищенную поверхность нанести раствор бетона с помощью мастерка и выровнять его шпателем.

Ровность оконного проема можно проверить или отрегулировать строительным уровнем.

Как собрать и установить раму из профиля?

Чтобы установить раму требуется:

С помощью деревянных клиньев установить раму в проеме. При этом она не должна прогибаться. Выровнять ее положение можно с помощью строительного уровня. Просверлить отверстия для крепежей по всему периметру оконного проема и рамы. В них будут вкручиваться шурупы с дюбелями. С помощью специальных анкерных пластин закрепить всю конструкцию в отверстиях, которые были просверлены до этого

При установке следует обратить внимание на то, что металл саморезов или пластин не должен напрямую соприкасаться с алюминием, так как это приведет к образованию коррозии. Чтобы изолировать два металла друг от друга следует использовать прокладки из каучука (резины) или нержавеющей стали

В некоторых случаях вместо пластин можно использовать анкерные болты, но при их установке есть шанс повредить раму. После закрепления все щели вокруг рамы необходимо задуть монтажной пеной

Как она высохнет, вытащить деревянные клинья, а оставшиеся пустоты опять задуть. Излишки пены необходимо срезать, а ее поверхность заштукатурить, так как при воздействии света или воздуха она начинает разрушаться.

Если зазор между рамой и оконным проемом более 5 мм, то потребуется использование дополнительных пластин. В некоторых случаях всю конструкцию можно закрепить только монтажной пеной, но сделать это можно при низкой массе окна.

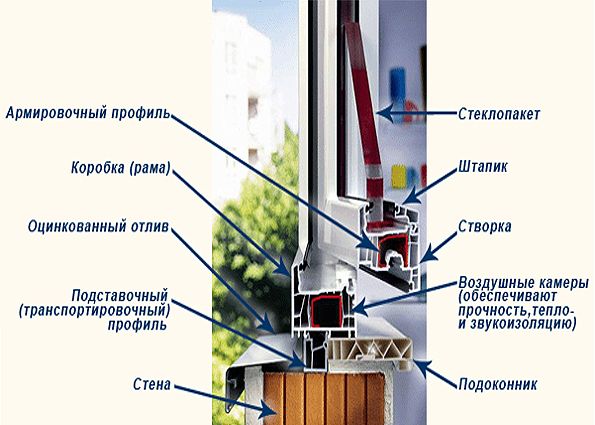

После установки рамы требуется сделать подоконник и отлив. Для этого необходимо:

1. По внешней части рамы проклеить гидроизоляцию.
2. Снизу на конструкции закрепить отлив, а все пустоты заполнить пеной.
3. В специальный паз, в нижней части рамы установить подоконник и выровнять его строительным уровнем.
4. Пустоты между подоконником и рамой заполняются герметиком, а между ним и оконным проемом – монтажной пеной.
5. Пену необходимо заизолировать штукатуркой или другим способом (например, накладными пластинами).

После установки рамы в оконный проем требуется провести монтаж сворок и их направляющих.

Как смонтировать створки и стекло?

Чтобы установить створки алюминиевого окна необходимо:

1. Сделать замер рамы сверху и снизу для того, чтобы отрезать направляющие нужной длины. Края на срезе рекомендуется зачистить с помощью напильника и наждачной бумаги.

2. С помощью саморезов с шагом в 30 см зафиксировать направляющие сверху и снизу рамы. Зазор между ними не должен превышать 5 мм, чтобы в зимнее время окно меньше промерзало.
3. Собрать створку. Для этого 3 ее части следует закрепить в форме буквы П (нижнюю, верхнюю, 1 боковую), после чего вставить стеклопакет или листовое стекло. Чтобы оно лучше прилегало и сохраняло тепло стекло требуется проклеить резиновым уплотнителем со всех сторон (по краям рекомендуется сделать надрезы). После монтажа стекла прикрутить оставшуюся боковую деталь.
4. К нижней части створки требуется прикрепить ролики, которые и будут давать возможность сдвигать ее. Для этого с помощью шурупов на расстоянии 5 см от каждого края прикрутить ролики. Рекомендуется делать это на очень низких оборотах шуруповерта или отверткой, так как можно повредить фурнитуру.
5. В специальные пазы (обычно на боковых торцах) установить щеточный уплотнитель (шлегель). Его щетинки должны быть установлены по направлению друг к другу. Также уплотнитель должен немного выступать за края паза (1-2 мм).
6. Установить створку в собранном виде необходимо сначала в верхнюю направляющую, а потом роликами на нижнюю.

После полной установки створок требуется отрегулировать высоту роликов.

Пошаговая инструкция по замене своими руками

Несмотря на то, что крупные производственные компании, предлагающие потребителям алюминиевые оконные конструкции, предоставляют услуги по их монтажу, некоторые домовладельцы предпочитают вести установку своими руками.

При устройстве остекления такого типа потребуется выполнение следующей технологической карты:

• Проём зачищается от строительного мусора и остатков старого окна.
• Мастер проверяет габариты проёма и выясняет, не требует ли он доработки.
• Рама освобождается от створок, фурнитуры, стеклопакетов или одинарных стёкол.
• При установке через анкерные планки, элементы фиксируются по наружному контуру рамы.
• Готовый каркас окна ставится в проём, расклинивается и выверяется, чтобы с каждой стороны величины монтажных зазоров были одинаковыми.
• С помощью строительного уровня проверяется соблюдение геометрии и отклонение от вертикальных и горизонтальных осей.
• Мастер устраивает отверстия в торце проёма с помощью перфоратора, строго соосно перфорации в монтажных пластинах.
• В отверстия забиваются дюбели, после чего происходит фиксация окна саморезами через анкерные пластины.

По завершении крепления несущей алюминиевой рамы, все монтажные зазоры аккуратно заполняются саморасширяющейся пеной из баллончика с помощью монтажного пистолета.

Как монтировать стеклопакет в раму?

Когда пена застывает, срезаются её остатки, и мастер может приступать к установке стеклопакета. Данная процедура выполняется в соответствии со следующим алгоритмом:

• Проверяется геометрия каждого посадочного проёма в раме.

• По периметру пазов для установки стеклопакета ставятся монтажные пластины, предназначенные для компенсации коэффициента линейного расширения стекла.
• Стеклопакет устанавливается в раму таким образом, чтобы его торец имел контакт с каждой монтажной пластиной.
• Конструкция прижимается штапиками, которые защёлкиваются в пазы рамы.
• На завершающем этапе в отдельные проёмы на раме фиксируются открывающиеся створки, которые после крепления подлежат регулировке для комфортной эксплуатации и удовлетворения требованиям ГОСТ.

Что нужно знать перед сборкой раздвижных окон из алюминия

Очень важно перед тем, как собрать алюминиевое раздвижное окно, осмотреть поверхность стеклопакета и рамы на образование трещин и царапин. Раздвижное окно с обнаруженными дефектами возвращается компании, где было приобретено

Раздвижное окно с обнаруженными дефектами возвращается компании, где было приобретено.

Приступая к монтажу раздвижных окон из алюминия, нужно аккуратно демонтировать старое окно с подоконником и подготовить оконный проем.

Деревянную раму от старого окна необходимо перепилить в нескольких местах, чтоб легче было снять конструкцию с оконного проема. Затем, поддев фомкой места пропила, аккуратно удалить. Подоконник удаляется с помощью зубила и молотка.

Демонтировав старую конструкцию, с оконного проема удаляются оставшиеся осколки бетона и детали крепежей. Сильно поврежденные, а также перекошенные проемы выравниваются цементным раствором и оставляют до полного его затвердения.

Перед монтажом раздвижных окон из алюминия лучше прогрунтовать проем.

https://youtube.com/watch?v=atsIaNYCZB0

Как производят замеры

Большинство квартир имеют проёмы без четверти. Под понятием «четверть» предусматривается внутренняя рамка. Ее ширина — 6 см. Другими словами — четверть кирпича, потому так и называется. Ее предназначение:

• воспрепятствовать выпадению окна;
• укрепить всю конструкцию.

Верные замеры окна обеспечивают правильный монтаж окна

Допустим, четверть отсутствует. Тогда рама устанавливается на анкеры. Дальше потребуется закрыть пену нащельниками.

Можно выявить, есть ли четверть, простым способом. Достаточно определить визуально, разнятся ли наружная и внутренняя ширина рамы. Если они разные, то четверть предусмотрена изначально.

Первое действие. Определяют ширину проёма, то есть дистанцию между откосами. Для уточнения результата штукатурку удаляют.

Второе действие. Измеряют высоту. Это размер от подоконника до откоса сверху.

Чтобы точно определить ширину окна, берут ширину проёма и из этого показателя вычитают величину монтажного зазора в двойном размере. А высоту определяют таким способом: берут высоту проёма и от нее отнимают два монтажных зазора, а еще, с целью получения окончательного результата, вычитают высоту профиля для подставки.

Дальше сверяют, насколько проём симметричен, прямолинеен. С определением помогут:

• отвес;
• уровень.

Любая из неровностей и дефектов непременно должна быть отражена в чертеже.

Определение ширины водоотлива

Для этого следует взять показатель имеющегося отлива и прибавить 5 см, этот добавок предназначен для загиба. К тому же приходится учитывать ширину:

• утеплителя;
• последующей облицовки, если фасад будет впоследствии специально облицовываться.

Виды конструкций

Алюминиевые окна обладают долговременным эксплуатационным сроком благодаря конструктивным особенностям, присущим только им.

Конструктивные особенности окон из алюминия обеспечивают долгий срок эксплуатации

Конфигурация окон может быть:

• откидной – створка работает исключительно на проветривание. Такой тип открывания применяют в помещениях с дефицитом свободного пространства;
• поворотной – это традиционный распашной тип открывания створки;
• поворотно-откидной – комбинация открывания створки на проветривание и распашным методом. Такой тип открывания распространен при остеклении проемов жилых помещений;
• глухой – это сплошное остекление проема без возможности открывания за неимением створки. Такой тип остекления можно часто встретить в общественных помещениях и офисах. В жилых домах таким образом остекляют некоторые проемы, если их в одной комнате располагается больше двух – это характерно для домов старой постройки;
• многостворчатой – при данном типе открывания применяется несколько створок в оконном проеме больших размеров, когда каждая створка имеет собственный тип открывания;
• раздвижной – открывание створки в формате «купе» распространено для узких помещений, где каждый квадратный метр на счету – на лоджиях и балконах.

Конфигурация оконной системы выбирается исходя из назначения помещенияВ зависимости от степени теплоизоляции происходит деление окон из алюминиевого профиля на «холодный» и «теплый» тип.

«Теплый» оконный профиль имеет в своей конструкции термоизолирующую вставку. Это влияет на ширину профиля, которая больше, чем у «холодного».

Теплый профиль включает в себя теплоизоляционный слой

«Холодные» оконные профили в жилых помещениях не применяют. Их можно встретить в качестве перегородок или дверей в офисах и других нежилых помещениях.

Разновидности алюминиевых окон

Для жилого помещения необходимо изготовить алюминиевое окно с деревянной вставкой

Современные технологии существенно расширили возможности инженеров и дизайнеров в отношении формы и содержания алюминиевых оконных систем.

Изделия могут иметь такое устройство:

1. Откидные. Представляют собой створку, которая проворачивается на нижних шарнирах и отодвигается от верхней перекладины коробки на определенное расстояние. Применяется для освещения и проветривания тесных помещений.
2. Поворотные. Классическая модель с одним полотном. Крепление осуществляется на вертикальных стойках косяка, распахивание производится вправо или влево.
3. Поворотно-откидные. Поворот рамы осуществляется вбок или вверх, в большинстве моделей предусмотрена функция микропроветривания. Наиболее востребованный вариант в жилых, хозяйственных, коммерческих и административных зданиях.
4. Глухие. Рама отсутствует. Стеклопакет крепится непосредственно к коробке. В жилом строительстве устанавливаются в комнатах с большим количеством проемов, мансардах, прочих помещениях, где установлена эффективная вентиляция.
5. Многостворчатые. Применяются для обустройства широких оконных проемов створками с одинаковыми или разными параметрами. Каждая рама имеет собственный механизм открывания.
6. Раздвижные. Работают по технологии «купе». Чаще всего применяются для оборудования узких помещений, таких как балконы, лоджии, маленькие кухни.

Имея опыт работы с металлом, можно делать рамы не только прямоугольной, но и более сложной формы.

Особенности раздвижных систем

Чтобы створки не мешали, на балкон делают раздвижные конструкции

Внешне раздвижные системы практически не отличаются от откидных, распашных и глухих моделей. Они имеют рамы, стеклопакеты и ручки. Изготавливаются они из аналогичных профилей. Разница заключается только в механизме открывания. Сдвижные конструкции отодвигаются в сторону по роликам, которые двигаются по верхним и нижним направляющим.

Крепеж и полозья в отличие от петель испытывают наибольшую динамическую нагрузку в системе, подвергаются воздействию влаги, перепадов температур и ультрафиолета. Для их изготовления используются самые прочные и долговечные материалы. Для защиты от коррозии на металл наносится полимерное покрытие.

Способы

На практике, в зависимости от объёмно-планировочных ограничений, а также конструкции наружной стены и условий эксплуатаций, существует несколько способов установки алюминиевых окон:

• С креплением через алюминиевой профиль. В конструкции объёмного профиля устраиваются 2 отверстия – одно широкое, второе – узкое. Оба отверстия должны быть соосны друг другу. Монтаж производится сквозь профиль, а, после фиксации анкера, большое отверстие закрывается заглушкой.

  Такой способ даёт максимальную прочность при фиксации конструкции в проёме, но, в то же время, снижает теплотехнические свойства профиля.

• С фиксацией через выносные монтажные пластины – по всему периметру рамы, в углах и по плоскости импостов монтируются плоские переформированные пластины из оцинкованной стали, с шагом 300 – 400 мм. Элементы должны быть направлены в сторону помещения и иметь отверстия на свободных концах для крепления саморезов. Такой способ позволяет добиться максимальной энергоэффективности, установить раму строго над утеплителем. Однако, при таком монтаже снижается устойчивость окна в строительной конструкции.
• Интеграция в витражные конструкции, либо вентилируемый фасад. Индивидуальный тип установки. Способы крепления каждой конструкции определяются рабочим проектом. Достигается высокая прочность и улучшенные теплотехнические характеристики, но конструкция плохо поддаётся ремонту. В случае выхода каких-то отдельных элементов из строя.

Преимущества и недостатки

Раздвижные окна из алюминиевого профиля обладают рядом преимуществ, которые не остались незамеченными частными застройщиками и владельцами городских квартир.

Окна не требуют сложного ухода, но служат долго

• Легкость. Алюминий имеет удельный вес в три раза меньше, чем у железа. Рамы из данного металла отличаются легкостью, благодаря чему нет необходимости делать массивные направляющие и подпирающие их кронштейны.
• Отличные тепло- и звукоизоляционные свойства. В профиль устанавливается легкий утеплитель, обладающий высокими эксплуатационными характеристиками.
• Презентабельный вид. Рамы имеют незначительную ширину, что увеличивает степень освещенности помещений.
• Экономия полезного пространства. В откинутом состоянии створка занимает минимум места. Это позволяет установить корпусную мебель и делает комфортным передвижение рядом с проемом.
• Сочетаемость со створками глухого типа. Одна конструкция может состоять из нескольких подвижных рам.
• Устойчивость к коррозии, грибку и плесени, активным химическим реагентам.
• Отсутствие необходимости в дополнительной отделке и декоре. Потертости и царапины без труда устраняются самостоятельно с помощью имеющихся в продаже средств.
• Длительный срок эксплуатации при минимальном и простом обслуживании.
• Широкий спектр применения. Устанавливать алюминиевые окна можно в любых по назначению зданиях. Выбор делается только в пользу того или иного типа теплоизоляции.

Установка алюминиевой рамы

Обычно рама поступает без стеклопакета, но с фурнитурой. Если вам рама дошла в полностью собранном состоянии — перед установкой извлеките из неё стеклопакет, иначе это будет серьезно мешать установке.

Также не забудьте проверить, что вы приготовили проем окна к установке: очистили его от мусора, и, если нужно, выровняли.

Монтаж окон из алюминиевого профиля делится на 2 этапа: выставление рамы и выравнивание. Рассмотрим каждый шаг более подробно.

Выставление рамы

Перед монтажом убедитесь, что расстояние между рамой и боковыми сторонами оконного проема около 5 мм — тогда не придется тратить дополнительные анкерные пластины во время крепления рамы.

Сама последовательность монтажа включает 6 шагов:

1. Рама аккуратно вставляется в проем, если нужно — выравнивается клиньями.
2. Затем её накрывают специальной теплоизоляционной пленкой — в будущем это защитит алюминий от примерзания.
3. После покрытия пленкой на раму дополнительно наносят пароизоляционную мембрану для прикрытия монтажного шва.
4. На окно прикрепляют анкерные пластины, а затем ставят на клиньевые распорки. Затем пластины закрепляют на дюбель-гвоздях.
5. Производится запенивание. Если хотите — после затвердевания пены их можно извлечь, и затем вновь запенить место, из которого вы извлекали.
6. Излишки пены срезаются.

Правила монтажа профиля

Чтобы оконная конструкция из алюминия удовлетворяла указанным выше требованиям, существуют определённые правила её монтажа. Повышенные требования предъявляются не только к самому изделию из алюминия и качеству его установки, но также к проёму и теплотехническим свойствам строительной конструкции. Данные требования подробно описаны ниже.

Каким должен быть проем?

Перед началом монтажа оконных конструкций, необходимо подготовить проём в наружной стене. Данный конструктивный элемент должен отвечать следующим требованиям:

• Габариты проёма должны обеспечивать свободную установки и рихтовку оконной конструкции. После монтажа рамы должны оставаться зазоры не менее 20 – 30 мм для их заполнения монтажной пеной.

  В общем случае, габариты проёма по двум направлениям должны превышать линейные размеры окна на 50 – 100 мм.

• Толщина стены, в которой устанавливается алюминиевое окно, должна быть не менее габарита профиля.
• Поверхность проёма должна быть выровнена, очищена от строительного мусора и остатков старой оконной конструкции.

Глубина

При монтаже алюминиевого окна следует учесть нормативную и предельно допустимую глубину установки конструкции в проём. Данный параметр напрямую зависит от материала, толщины стены и имеет следующие значения:

• В общем случае, оконная конструкция должна быть установлена строго в месте образования точки росы, во избежание образования мостика холода.
• При наличии в конструкции наружной стены эффективного утеплителя, окно монтируется на выносных пластинах, в зоне его расположения.
• При монтаже окна в толще стены из газобетонных блоков, оно должно отстоять от внутренней грани на 2/3 её толщины в сторону улицы.

При нарушении требуемой глубины установки окна в помещении, возможно появление конденсата и промерзание конструкции из-за образования точки росы до или после оконного профиля.

Как определить точку росы?

Точка росы – это важный параметр при выполнении теплотехнического расчёта, который указывает, на каком расстоянии от внутренней грани ограждающей конструкции холодные потоки преодолевают отметку конденсации влаги из водяного пара.

Чтобы рассчитать точку росы, необходимо выполнить следующий алгоритм (на основе конкретного примера):

• Если стена выполнена из газобетонных блоков h1 = 400 мм и кирпича h2 = 120 мм, её суммарная толщина составит h = 520 мм.
• Расчётная температура внутри помещения составляет tвн = 20 оС, температура наиболее холодной пятидневке в Московском регионе tн = -28 оС.
• Коэффициент теплопроводности газобетона составляет k1 = 0,08 Вт / (м * оС), пустотелого глиняного кирпича k2 = 0,35 Вт / (м * оС).
• В соответствии с таблицей СП 2.04.01-2020 «Строительная теплотехника», при температуре tвн = 20 оС и относительной влажности в помещении 65%, температура точки росы составит tросы = 13,2 оС.
• Относительное сопротивление теплопередаче газобетона составит q1 = h1 / k1 = 0,4 / 0,08 = 5 Вт / (м2 * оС).
• Относительное сопротивление теплопередаче кирпича составит q2 = h2 / k2 = 0,12 / 0,35 = 0.34 Вт / (м2 * оС).
• Отношение данных показателей более холодного слоя к тёплому m = q2 / q1 = 0.34 / 5 = 0.068.
• Разница температурных показателей в газобетоне между его наружной и внутренней гранями составит t3 = tвн — tн * m = 20 – (-28) x 0,068 = 20 + 28 х 0,068 = 21.9 оС.
• Это означает, что показатель температуры между кирпичом и газобетоном составит tвн – t3 = 20 – 21.9 = -1.9 оС.
• Далее, необходимо методом интерполяции определить точку, в которой температура достигнет tросы = 13,2 оС. Точка росы образуется в 280 мм от внутренней грани газобетонного блока.

Таким образом, можно определить температуру конденсации водяных паров для любой наружной стены, а также расстояние для наиболее подходящей установки окна из алюминия.

Способы установки витража в отдельно взятом участке помещения

Установка витражей из алюминиевого профиля возможна в разных местах, от того, в каком месте помещения вы планируете установить конструкцию, будет зависеть ее тип.

Встречаются следующие конструктивные особенности:

Витраж в дверном блоке. Создать такое украшение можно несколькими способами: первый – разместить конструкцию внутри полотна двери, второй – использовать его вместо части полотна. Для выбора крепления потребуется учесть материал, из которого сделана дверь, и материал, из которого изготовлен витраж. Если полотно деревянное, часто применяются гвозди или саморезы. В пазы вставляют стекло, затем заделывают при помощи уплотнителя и замазки оставшиеся щели. Монтаж витражей в пластиковые конструкции происходит при помощи штапиков. Их изготавливают из пластика. Щели обычно закрывают прозрачным герметиком. Если полотно двери металлическое, то витражи крепят при помощи специальных штырей, применяют пружинки, кляймеры, специальные профили. Возможно применение технологии монтажа каркасного окна.

Монтируя такую конструкцию, применять можно только замазку, изготовленную для витражей. Обычная для окон не подойдет.

Витраж в подвесном потолке

Витраж в окнах. Если стоит алюминиевый профиль окна, витражи используются чаще всего. Для этого за основу берется простой стеклопакет. Его вставляют в раму и выравнивают, используя специфическое оборудование. Сам витраж закрепляют к стеклу при помощи пластиковых штапиков. Следите за тем, чтобы пазы были заполнены максимально плотно. Если окна каркасные, монтаж проводится похожим способом, но работу начинают с нижней части конструкции. Такой подход даст гарантию того, что витраж не провиснет со временем.

Еще проще сделать витражи на окна — установить «Витражные стеклопакеты». Специально для наших читателей мы собрали отзывы покупателей о витражах, их преимуществах и недостатках. Читайте об этом в нашем материале «Классический витраж».

Подготовка к монтажу новой конструкции

Процесс подготовки включает в себя очистку оконного проема от пыли и мусора, а также проверку наличия необходимых инструментов. Чтобы осуществить установку конструкции своими руками вам необходимы:

• Болгарка или пила; Гвоздодер или небольшой лом; Присоски для стекол; Анкерные болты и пластины; Строительный уровень; Пластиковые или деревянные клинья; Пена монтажная; Саморезы; Пленка паронепроницаемая и паропроницаемая; Нож.

Некоторые инструменты вы можете заменить на аналоги, а некоторые вообще исключить. Вам дан лишь ориентировочный список необходимых приспособлений, чтобы вы имели возможность осуществить установку, не прибегая к помощи специалистов, то есть своими руками.

Фото 2. Примерный набор инструментов

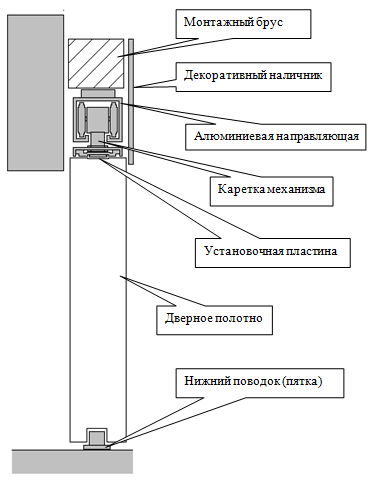

Раздвижные системы

Отдельно стоит рассмотреть современные алюминиевые раздвижные оконные системы, которые получили название слайдинговые окна. Движение створок осуществляется по роликовым направляющим.

Створки раздвижных окон двигаются за счет роликов

Распространено изготовление профилей с несколькими направляющими, что позволяет устанавливать 1 – 5 створок. Применение алюминиевых раздвижных окон распространено в небольших по площади жилых помещениях, на мансардных этажах, на лоджиях многоквартирных домов и загородных террасах.

Роликовые механизмы должны быть покрыты защитным полимерным слоем

При выборе фирмы-изготовителя следует обратить внимание на роликовые механизмы, которые они предлагают. Если в качестве их покрытия применяется полимерная оболочка, то такие ролики прослужат долго
