Ставим посудомоечную машину: инструкция по монтажу и подключению

Что предпринять, если встраивание нецелесообразно

Некоторые кухонные гарнитуры не предусматривают возможности установки посудомоечного агрегата. К тому же в мебели может попросту не оказаться свободного места. Как поступить в этом случае? В такой ситуации лучше всего приобрести отдельностоящую модель.

Посудомоечные агрегаты такого типа не требуют сложных работ по интеграции, поэтому такой вариант отлично подойдет для людей, не желающих долго возиться с установкой. Существует три способа расположения для отдельностоящих устройств:

• на пол;
• в нишу;
• на столешницу.

Лучшие модели, устанавливаемые отдельно, производятся компаниями «Бош» и «Электролюкс». Установка посудомоечной машины такого типа не вызовет особых сложностей. В этом случае вся работа сводится, как правило, только к подключению к электросети и другим коммуникациям.

Если нет возможности установить посудомойку в кухонный гарнитур, то можно приобрести отдельно стоящую модель

Можно полностью переделать некоторые модули, входящие в состав кухонного ансамбля. Перенос коммуникаций тоже возможен, но это довольно трудоемкая работа. Обычно этот вариант выбирают в последнюю очередь, когда требуется интегрировать отдельностоящую модель и установить на ее лицевую сторону декоративный фасад.

Подготовительный этап

До того как приступать к установке ПММ, следует найти для нее удобное место на кухне, а также приобрести необходимые инструменты и материалы.

Где лучше разместить посудомоечную машину

Конечно, лучшее место для автоматической посудомойки – кухня. Выбирая оптимальный вариант размещения, следуйте таким правилам:

1. Если в кухонной мебели есть место для ПММ, побеспокойтесь о том, чтобы встроенная техника поместилась по габаритам в нишу под столешницей. Если нет нужного пространства, можете разместить агрегат в шкафу, под мойкой или в другом удобном для вас месте.
2. Постарайтесь выбрать место недалеко от мойки, иначе сливному насосу посудомойки будет тяжело справляться с откачкой воды. Расстояние до канализации не должно превышать 1,5 метра.
3. Если пространства на кухне мало, выберите настольный вариант ПММ – это автоматически решит вопрос с канализацией (можно будет сливать воду прямо в раковину). Тогда подключение посудомоечной машины к водопроводу и канализации будет выполнить намного проще.
4. Электрическая розетка, способная обеспечить электроэнергией посудомоечный агрегат, тоже должна располагаться поблизости. При этом нужно учесть, что мощность посудомоечной машины обычно составляет от 2 до 3 кВт.

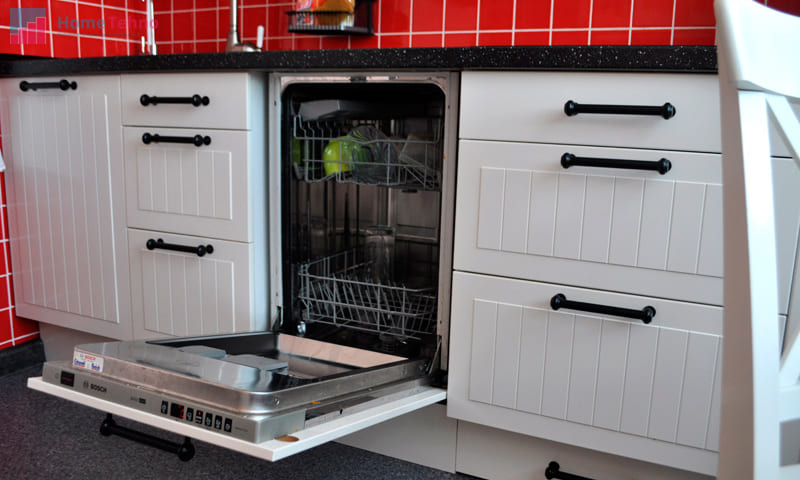

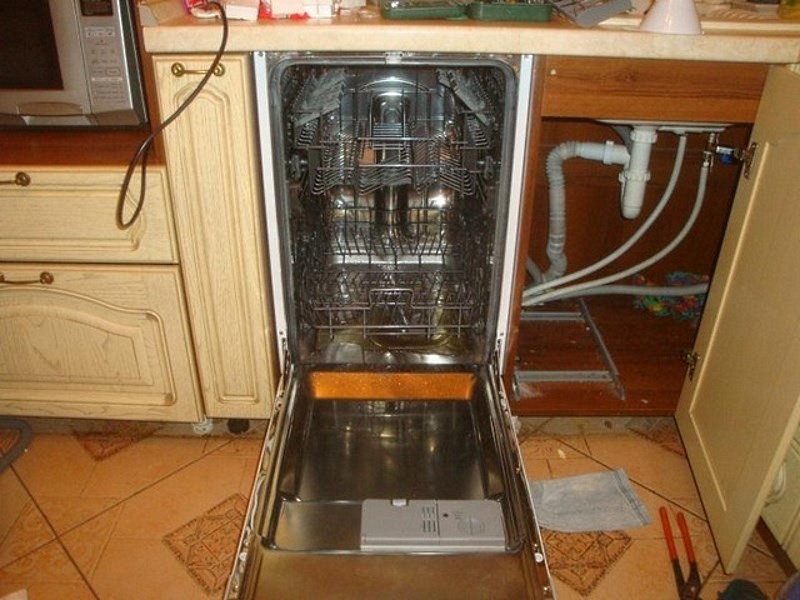

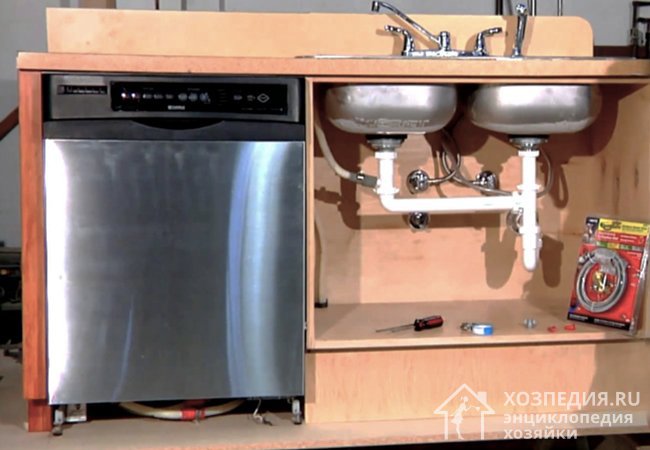

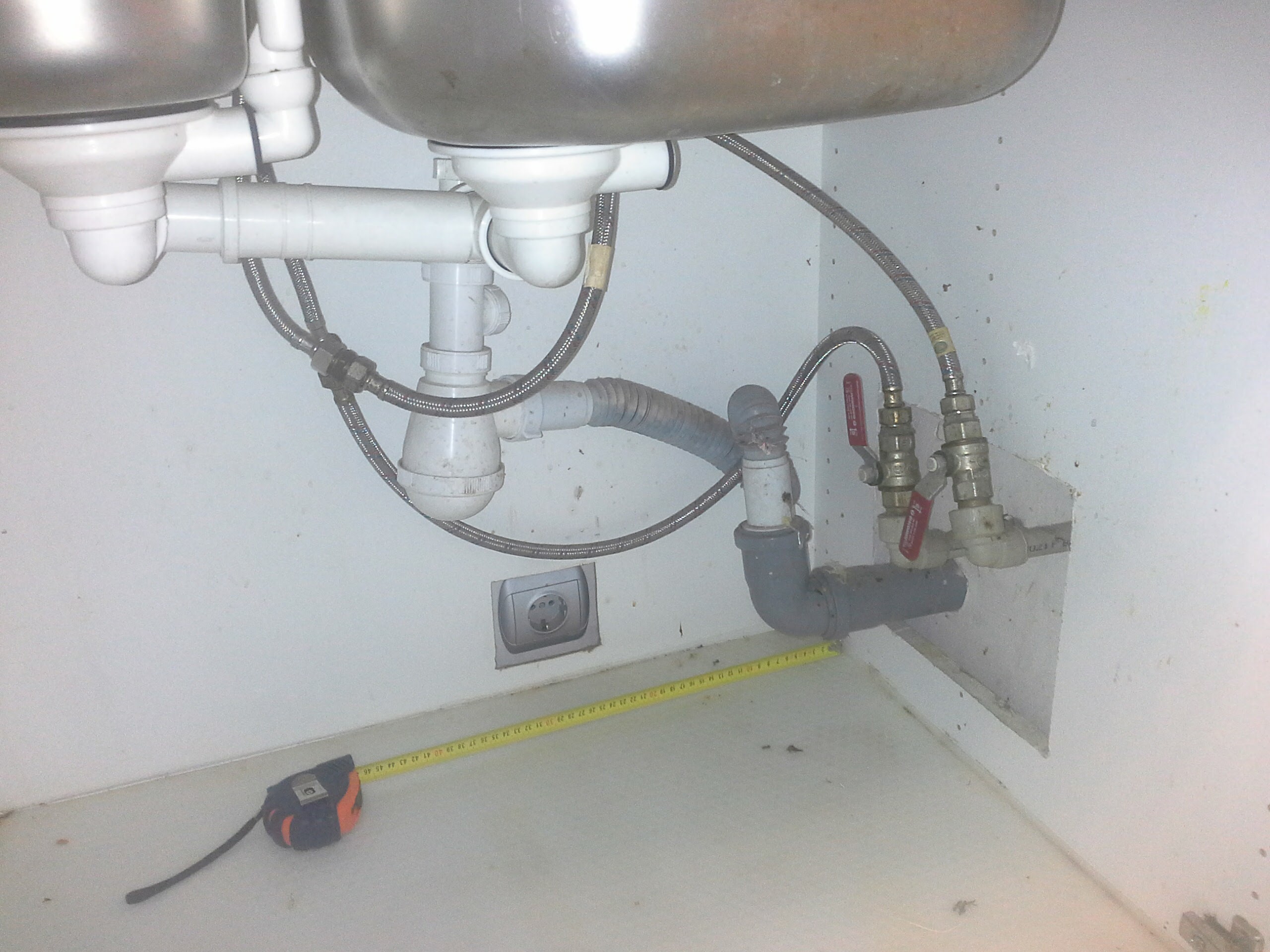

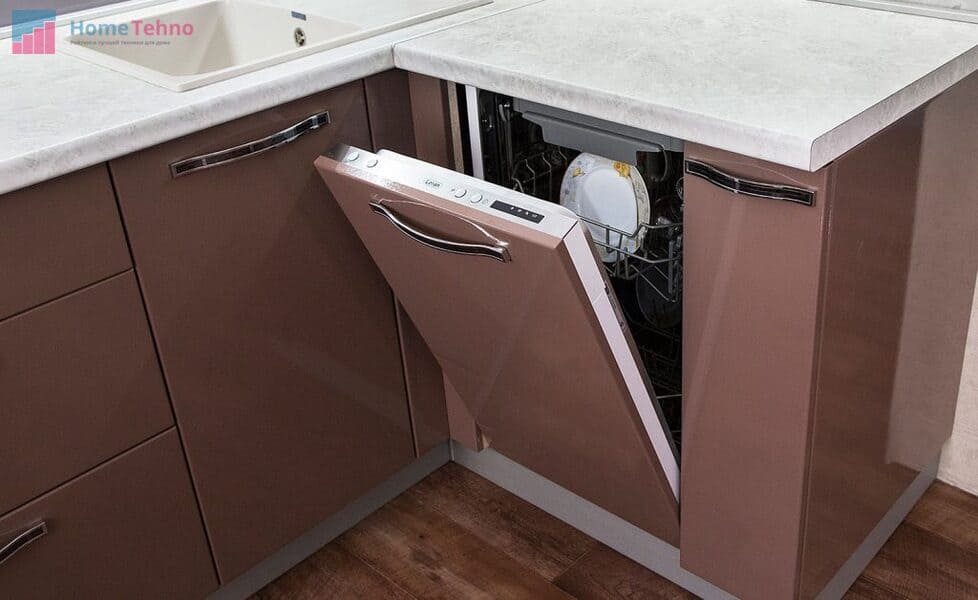

Встроенная посудомоечная машина, расположенная рядом с раковиной

Приобретение инструментов, расходных материалов и фурнитуры

Для подключения потребуются следующие инструменты:

• электродрель и сверла разных диаметров;
• плоская и крестообразная отвертка;
• ножовка или специальные ножницы для обрезки труб из металлопластика;
• строительный уровень;
• набор гаечных ключей и разводной ключ;
• хорошо наточенный нож;
• кусачки.

К расходным материалам относятся в первую очередь шланги, ведь зачастую те, что идут в комплекте с техникой, недостаточно длинные. Прежде чем приобретать детали, замерьте расстояние от машинки до канализации и водопровода. К шлангам дополнительно потребуются хомуты.

Вполне возможно, что понадобятся соединители с накидными гайками и fum-лента для герметизации резьбовых соединений.

Для выполнения установки понадобится набор основных инструментов

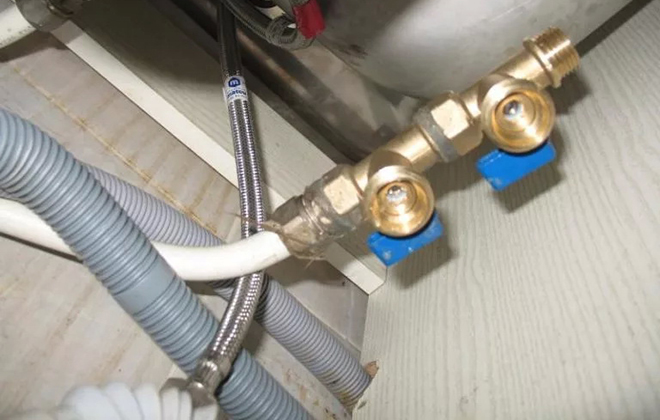

Кроме того, следует приобрети тройник и запорный кран диаметром 3/4 дюйма для ответвления от водопровода (такой вариант подойдет, если по дому разведены водопроводные трубы такого же диаметра). Для организации слива необходим сифон.

В том случае, если рядом располагается стиральная машина, можно использовать для обоих агрегатов один сифон с двумя ответвлениями.

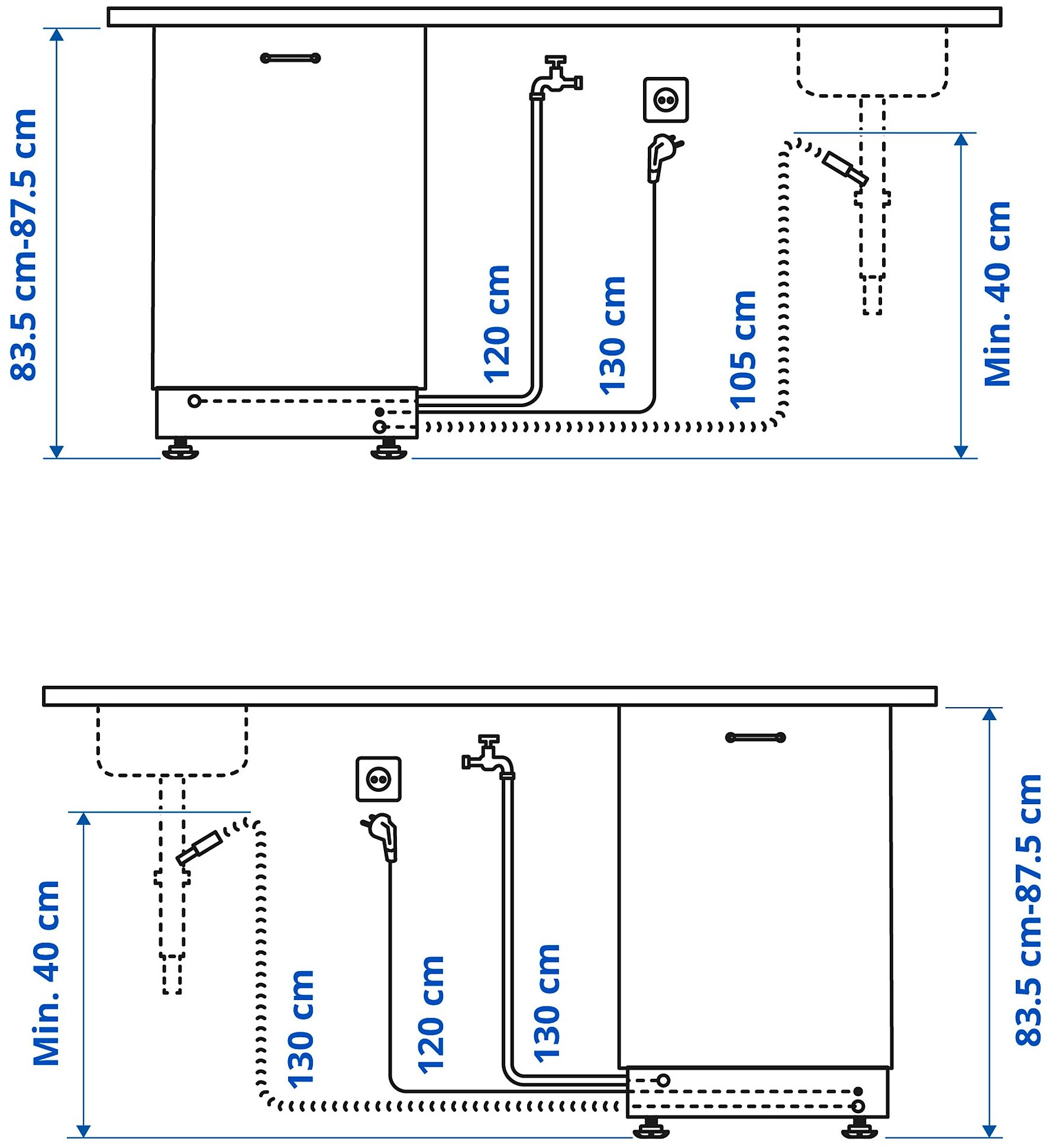

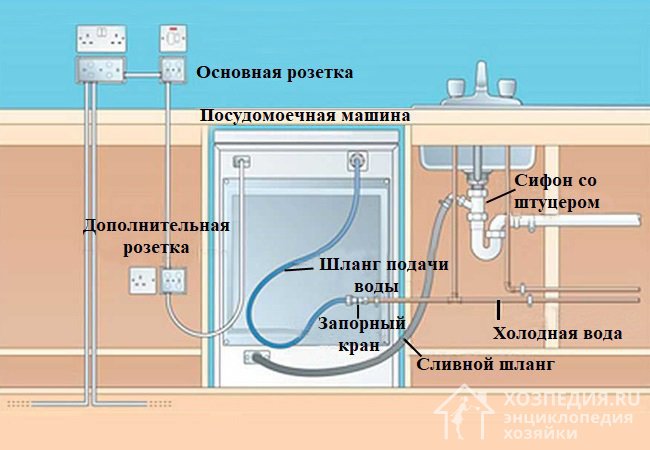

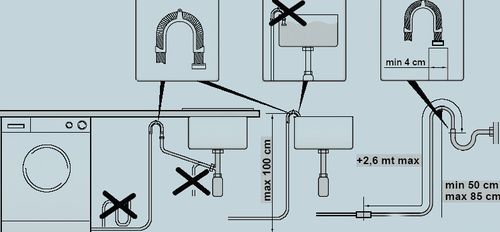

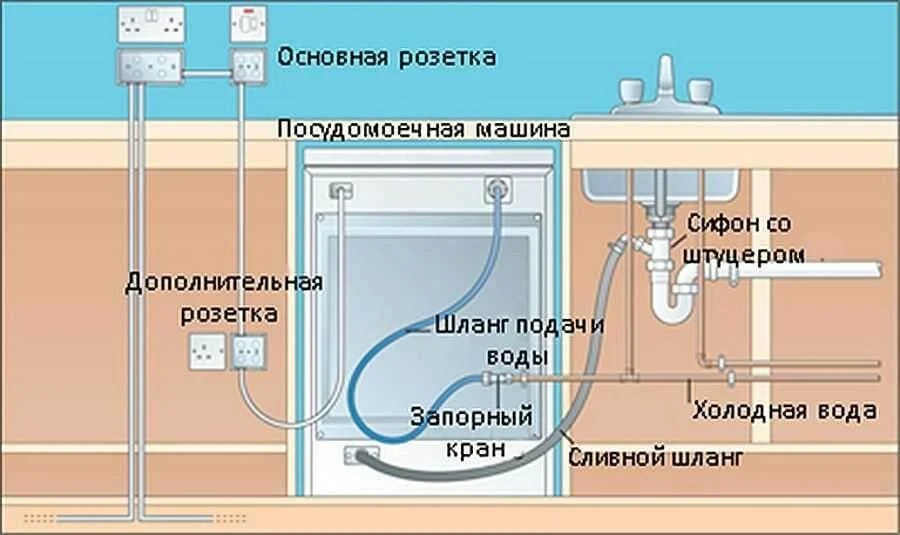

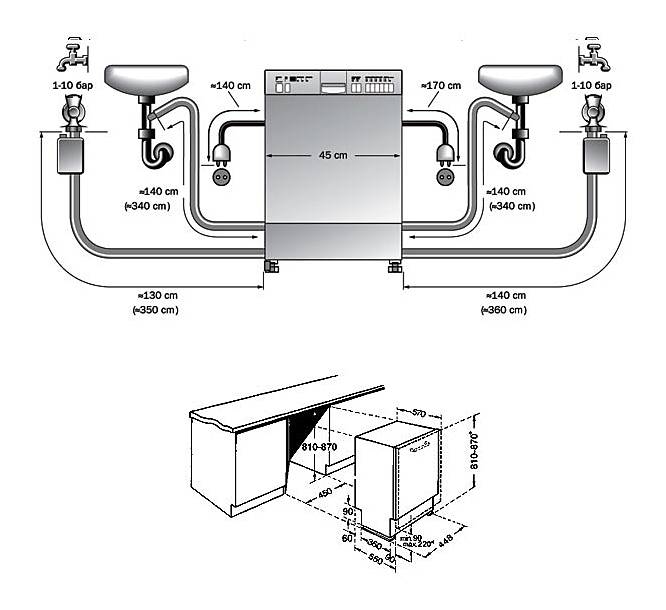

Схема одного из вариантов подключения посудомоечной машины к коммуникациям

В случае, когда поблизости нет достаточно мощной розетки с заземлением, для подключения к электросети приобретите медный трехжильный провод подходящего сечения и нужной длины вместе с мощной розеткой, рассчитанной на ток 16 А. Провод лучше всего проложить от распределительного щитка в квартире отдельной линией.

Рекомендации по установке некоторых моделей посудомоечных машин

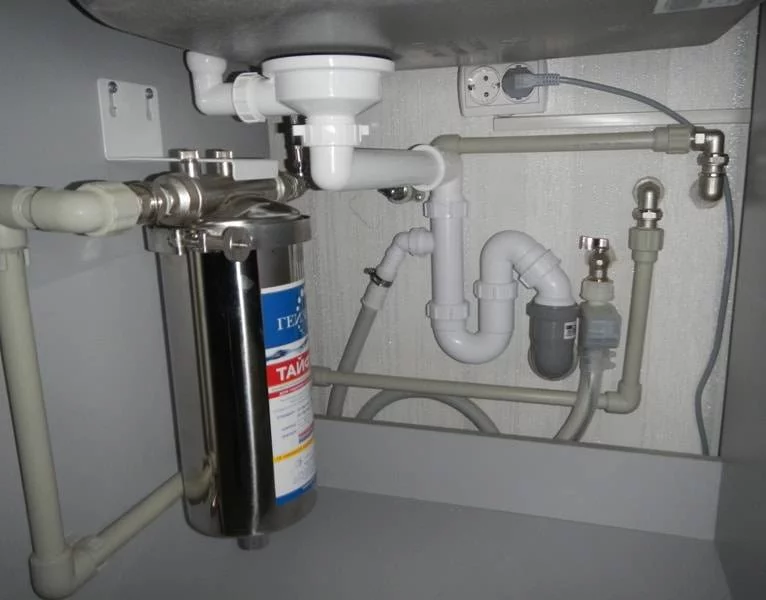

При наличии возможности установите компактный фильтр для очистки воды в месте подключения к водопроводу – в таком случае ПММ прослужит дольше. Подобное решение рекомендуется для посудомоек Bosch ввиду того, что их входные клапаны чувствительны к засорам.

При монтаже фильтра будьте внимательны во время установки прокладки, уплотняющей соединение. Строго следуйте инструкции, так как неправильное положение детали приводит к протечкам.

Классическое расположение посудомоечной машины – рядом с водопроводом и канализацией

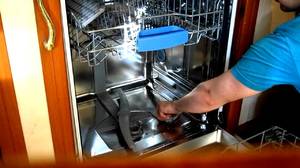

ПММ Electrolux следует устанавливать строго по строительному уровню. Даже небольшое отклонение от горизонтального расположения может привести к тому, что машинка не будет нормально работать.

Из всех посудомоечных машин одними из самых неприхотливых в установке и эксплуатации являются агрегаты бренда Siemens. При этом встраиваемые модели требуют надежного крепления и строгого соблюдения размеров ниш для установки.

Включение к электросети

Подключение посудомоечной машины к коммуникациям произведено. Осталось самостоятельно подключить ее к питанию от электрической сети. Для этого понадобятся розетка и провода сечением 2 мм² или больше. Подключение через тройники и удлинители запрещается. Обязательно нужно заземление. Если провода в сети маркированные, то следует черный кабель машины соединять с аналогичным в розетке, белый и зеленый также подводятся к соответствующим. Хорошо установить дополнительный предохранительный выключатель-автомат на 16 А. В случае перегрузки он отключит посудомоечную машину, оставив ее в рабочем состоянии.

После выполнения всех работ по подключению можно начать проверку агрегата. Для этого нужно:

• не загружать посуду для мытья;
• засыпать или залить моющее средство в соответствующий отсек;
• подключить электропитание;
• открыть шаровый кран для подачи воды.

При запуске необходимо внимательно наблюдать за следующим:

• отсутствие протечек, которые могут появиться в местах, где соединены трубы со шлангами;
• скорость набора холодной воды;
• быстрота ее нагрева;
• работа агрегата во время сушки посуды.

Если в ходе проверки не замечено никаких нарушений в работе, машина готова принять порцию грязной посуды. Во время испытания происходит и полное очищение деталей установки от смазок консервации, от различной производственной грязи, оставшейся после изготовления в условиях завода.

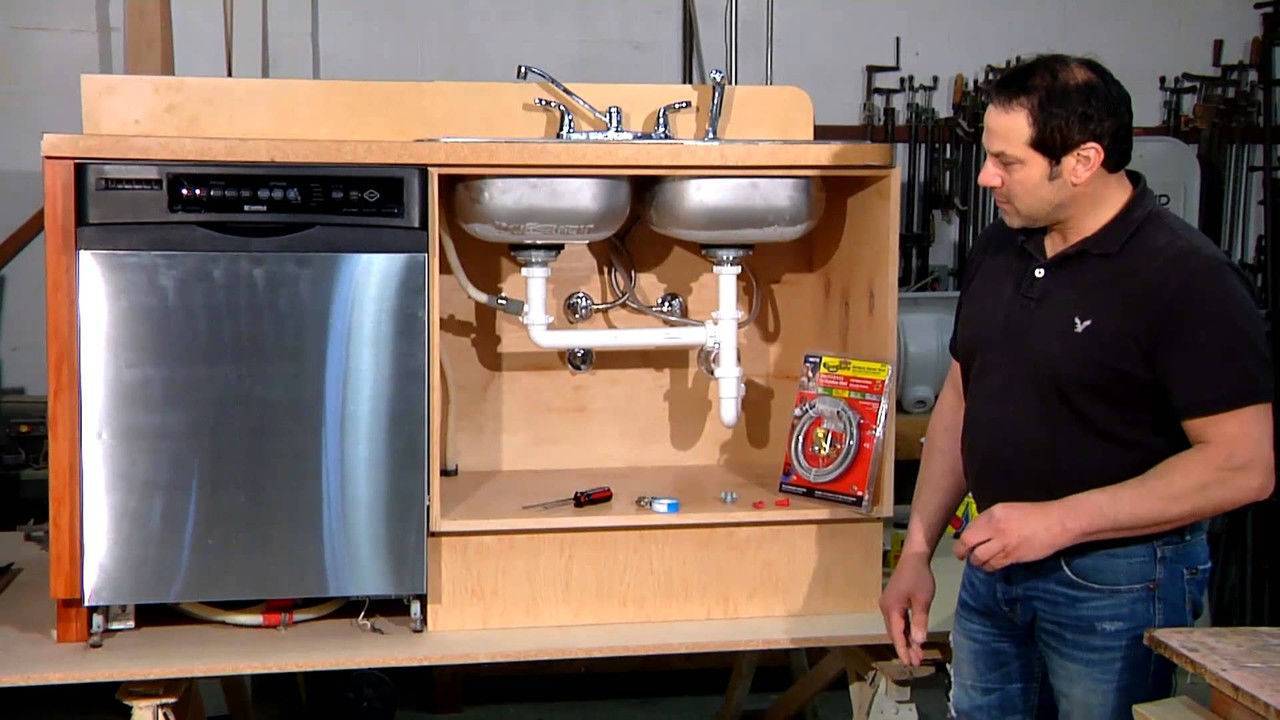

Установка компактной посудомоечной машины

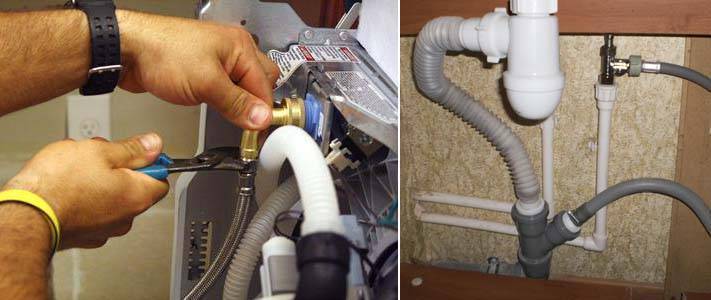

Подключение водопровода

Первое, что хотим сразу подчеркнуть, — вне зависимости от типа ПММ, подключать ее к горячей воде бытового водопровода крайне не рекомендуется. Это связано с тем, что к «чистоте» горячей воды применяется меньше требований, чем к холодной, что отрицательно отразится на работе ПММ.

В большинстве случаев причина выхода из строя обратного клапана машины для мытья посуды напрямую связана с плохим качеством воды. Результат проявится моментально — чисто вымытая посуда будет иметь довольно неприятный запах. Для устранения такой поломки потребуется ремонт, например, в Астане или Балашихе.

Заметим, что многие модели импортных ПММ  (Bosh, AEG, Ajnev, Beko, Candy),  очень критичны к составу воды, а также ее жесткости, поэтому рекомендуется устанавливать фильтры даже на холодную воду. Это значительно продлит срок службы оборудования.

Теперь перейдем непосредственно к подключению. Оно осуществляется по следующему алгоритму действий:

• весь процесс начинается с перекрытия воды, поступающей в квартиру. Отключать весь стояк в доме ненужно, как правило, на подвод в квартиру устанавливаются краны, их и нужно закрыть;
• после того как вода перекрыта необходимо отсоединить хенку (шланг) от смесителя установленного на мойке. Старая гидроизоляция со шланга нам больше не понадобится, поэтому ее нужно снять;
• накручиваем на трубу тройник и подсоединяем его к смесителю. В средний отвод тройника вкручивается кран шарового типа, а на его выход накручивается шланг от ПММ. При выполнении всех соединений каждый резьбовой стык должен быть обмотан гидроизолирующей лентой ФУМ, и если требуется, установлена резиновая прокладка.

Если вы хотите посмотреть весь процесс более детально, то его видео всегда можно найти, посетив тематические сайты.

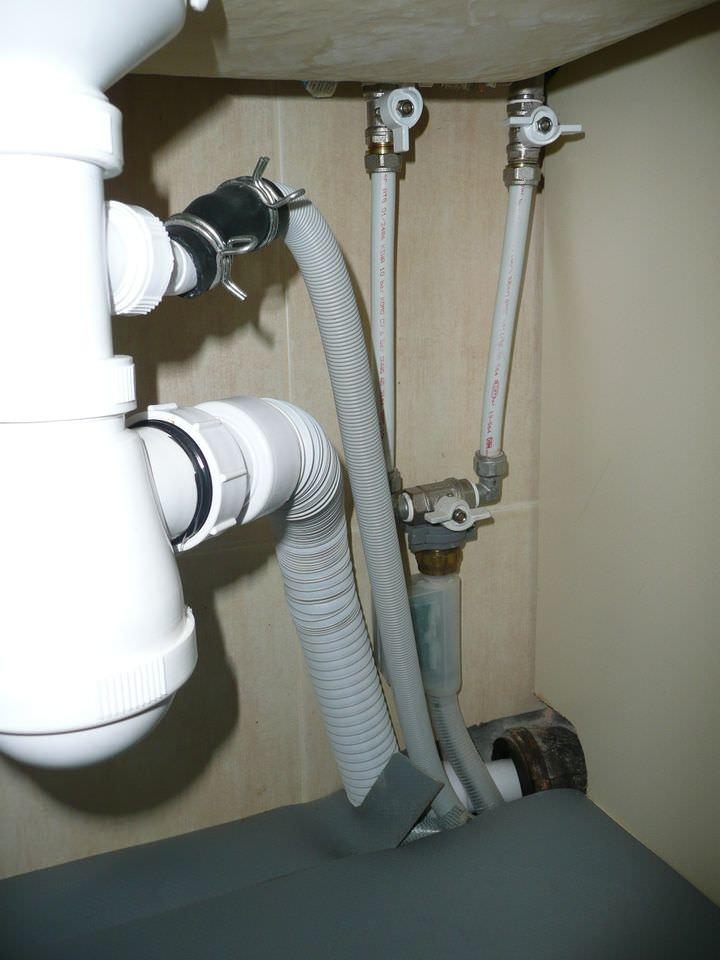

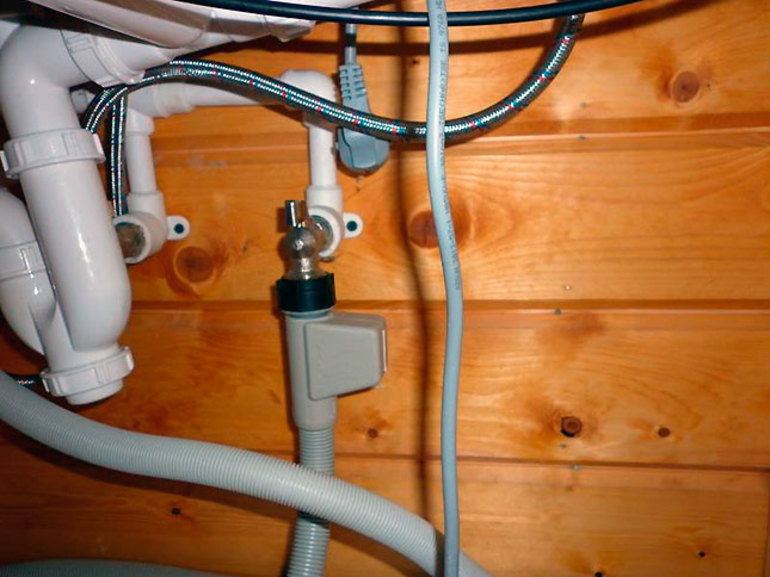

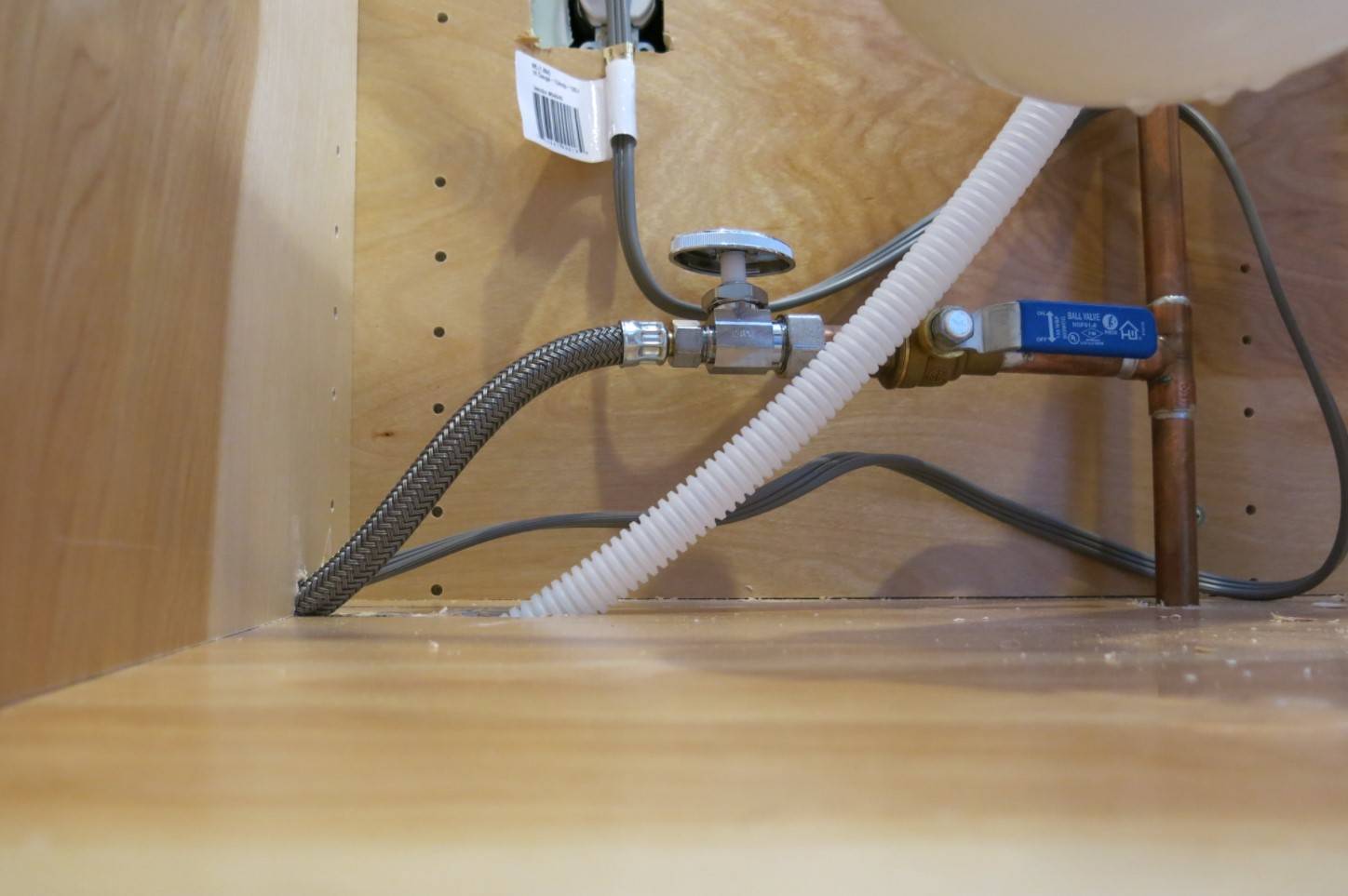

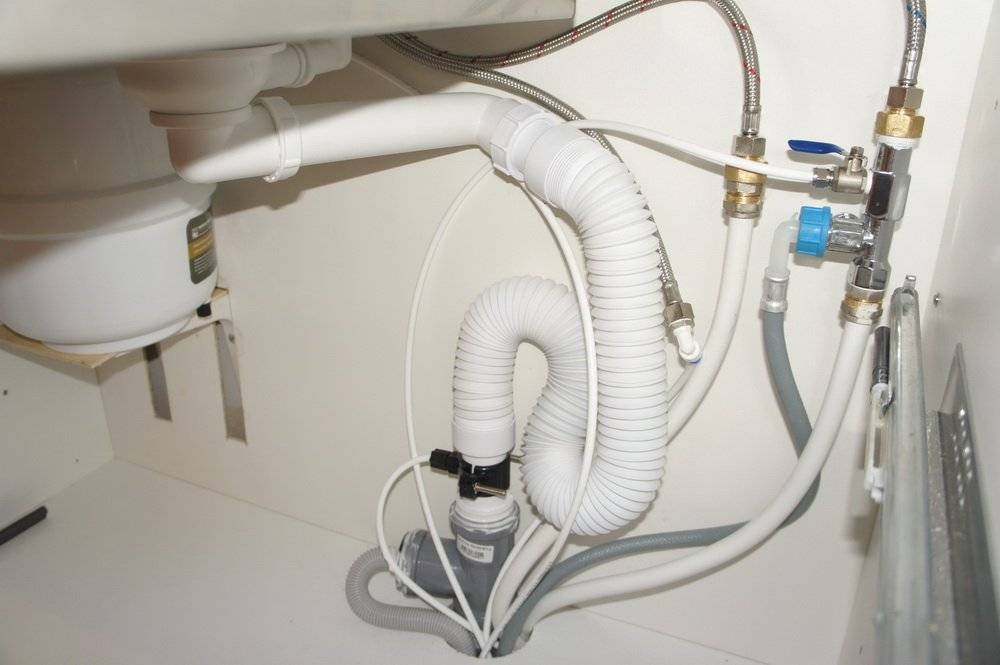

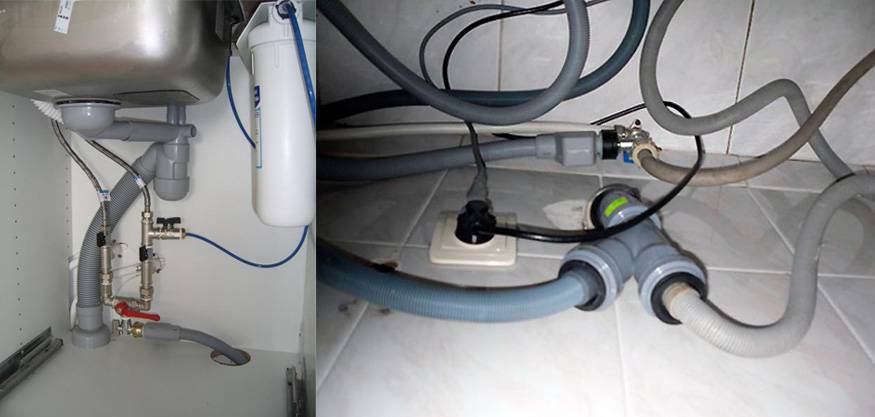

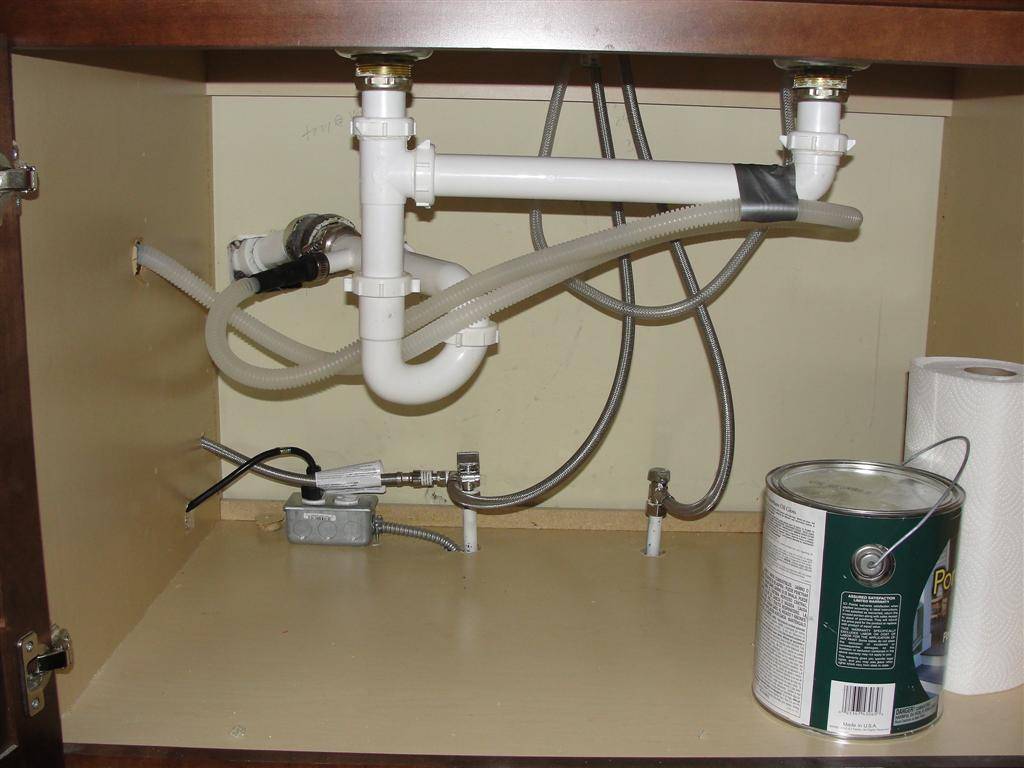

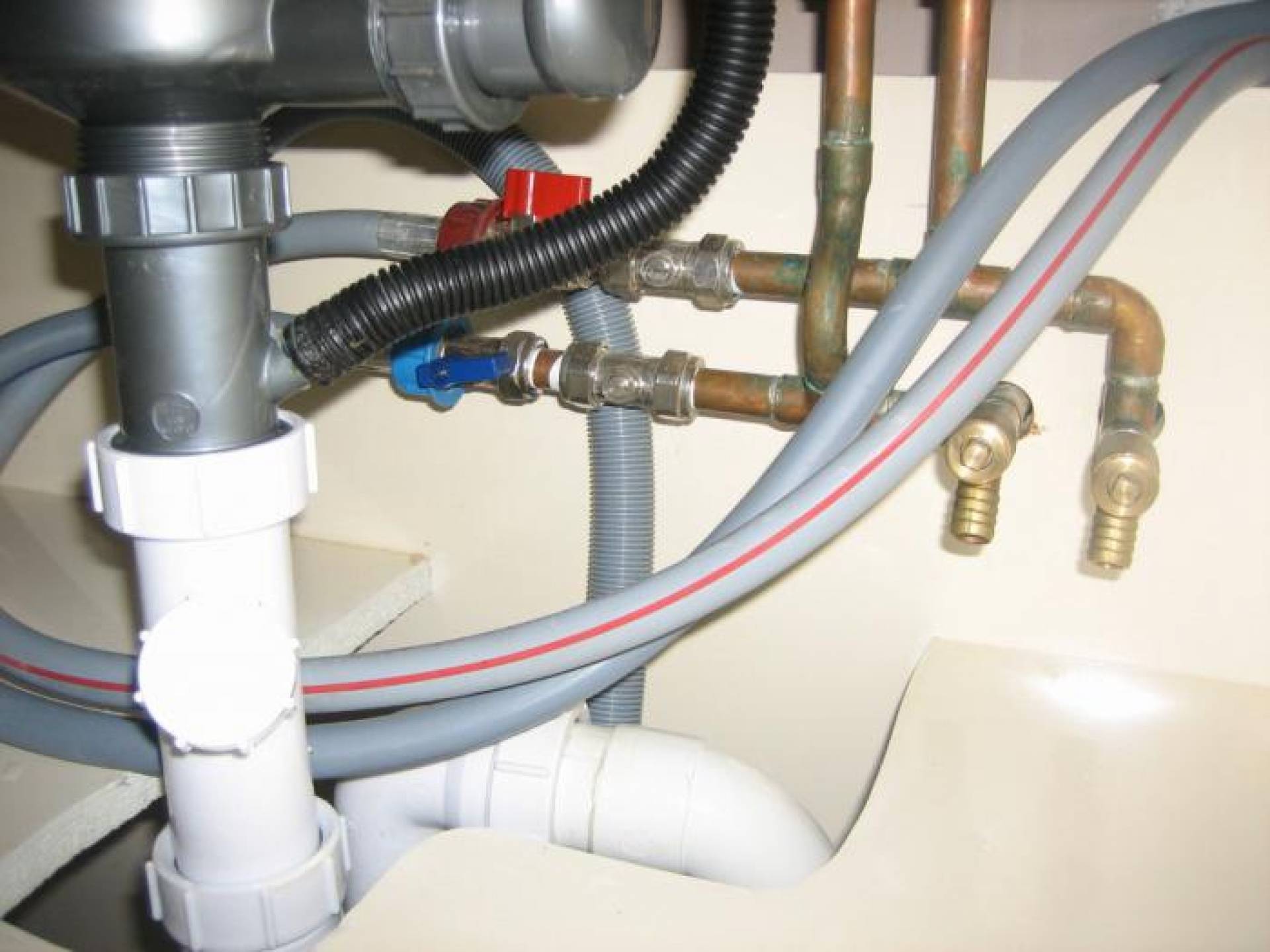

Пример выполненного подключения

Если шланг, входящий в комплект, окажется коротким, его можно нарастить или приобрести новый нужной  длинны. Последнее предпочтительнее.

Пошаговая инструкция монтажа в этом видео

Подключение к сети

Бытовая техника «Бош» чувствительна к перепадам напряжения, поэтому требования к розетке логичны и обоснованны. Розетка должна:

• Находиться в доступном месте, не ниже полуметра от пола.
• Иметь номинал 16 Ампер плюс качественное заземление, защиту от влаги.
• Подводиться к предохранительному устройству (дифавтомату).

Использовать удлинитель в электрической схеме разработчики не рекомендуют. Это опасно для техники и в первую очередь для вас и ваших близких.

Установка ПММ на законное место

Устанавливая машинку под столешницу, между стенками шкафов, в фасад, обратите внимание на то, что не должно быть зазоров между мебелью и устройством. Высота ножек машины регулируется. Если этого недостаточно, можно организовать устойчивую подставку

Гарнитур должен быть качественно закреплён. У встроенной машинки в комплекте идёт трафарет, который наклеивается на внутренние стенки шкафа. На наклейке изображены все отверстия, которые нужно вырезать, просверлить в стенках для крепления, вентиляции. Если вы обладатель кухни «Икеа», то, наверное, знаете, что в кухню «Икеа» идеально входит только бытовая техника «Икеа». Чтобы посудомойка Bosch элегантно вошла в фасад, придётся переделать дверцу. Секреты успешной процедуры можно посмотреть в этом видео:

Если этого недостаточно, можно организовать устойчивую подставку. Гарнитур должен быть качественно закреплён. У встроенной машинки в комплекте идёт трафарет, который наклеивается на внутренние стенки шкафа. На наклейке изображены все отверстия, которые нужно вырезать, просверлить в стенках для крепления, вентиляции. Если вы обладатель кухни «Икеа», то, наверное, знаете, что в кухню «Икеа» идеально входит только бытовая техника «Икеа». Чтобы посудомойка Bosch элегантно вошла в фасад, придётся переделать дверцу. Секреты успешной процедуры можно посмотреть в этом видео:

Установка встраиваемой техники в нишу

Часто посудомойку встраивают в шкаф, для этого убирают внутренние полки. Дверь снимают, выкручивая саморезы на петлях.

Дальнейший порядок работ:

• Удаляют элементы, на которых располагались полки. Если шкаф можно выдвинуть из общего кухонного гарнитура, его отделяют и вытаскивают для удобства.
• На задней стенке размечают места отверстий для подсоединения водопровода, слива посудомоечной машины, участки высверливают коронкой на дрели, иногда тыльную стенку просто удаляют.
• Розетку размещают так, чтобы удобно было достать и отключить при необходимости, она может быть на боковой стене внутри шкафа или на стене над столешницей.
• Можно установить двойную розетку вместо одинарной в готовую коробку, если такая уже присутствует на стене, а ее мощность позволяет выдержать суммарное подключение еще одного агрегата.

Шкаф устанавливают на место, машинку подсоединяют к водопроводной и канализационной сети.

Горячая вода

В большинстве случаев подключить посудомоечную машину к воде, идущей от центрального стояка дома, не рекомендуется и даже крайне нежелательно. Качество такого снабжения находится на таком уровне, который производители (даже BOSCH, который славится знанием реалий российского рынка) и не могли представить.

Исключением может являться случай, когда посудомоечная машина подключена к горячей воде от устройств предварительного нагрева:

• нагревательные котлы;
• системы вторичного нагрева;
• электрические проточные нагреватели.

Подключение к канализации

Итак, посудомоечная машина подключена к водопроводу, самостоятельно обеспечены все меры защиты, подано электропитание. Иногда слив организуют элементарно, особенно, если речь идет о настольных моделях, – бросают шланг в раковину.

Однако чтобы все было аккуратно, работало без вмешательства и не создавало неудобств, лучше сделать качественно и подключить слив посудомоечной машины правильно. Для этого нужно следовать рекомендациям:

• Для устранения запахов подключение к канализации нужно производить с использованием промежуточного клапана.
• Для размещения шланга можно применять как сифон с отдельным отводом, так и собственный отвод трубы, что будет наиболее правильно.
• Внимательно прочитайте инструкцию. Если подключаете машину к канализации самостоятельно, своими руками, помните, что шланг должен быть расположен не менее 60 см выше точки стока. Некоторые производители требуют специфической высоты расположения самой высокой точки шланга, обычно это связано с особенностями работы помпы.
• Наращивать самостоятельно длину шланга до бесконечности не рекомендуется. Лучшая длина, которую требует посудомоечная машина, – полтора метра. Предел – три метра. Большая длина вызовет чрезмерную нагрузку на помпу устройства и выход ее из строя.
• Наращивать шланг из множества кусков — не рекомендуется, используйте цельный.

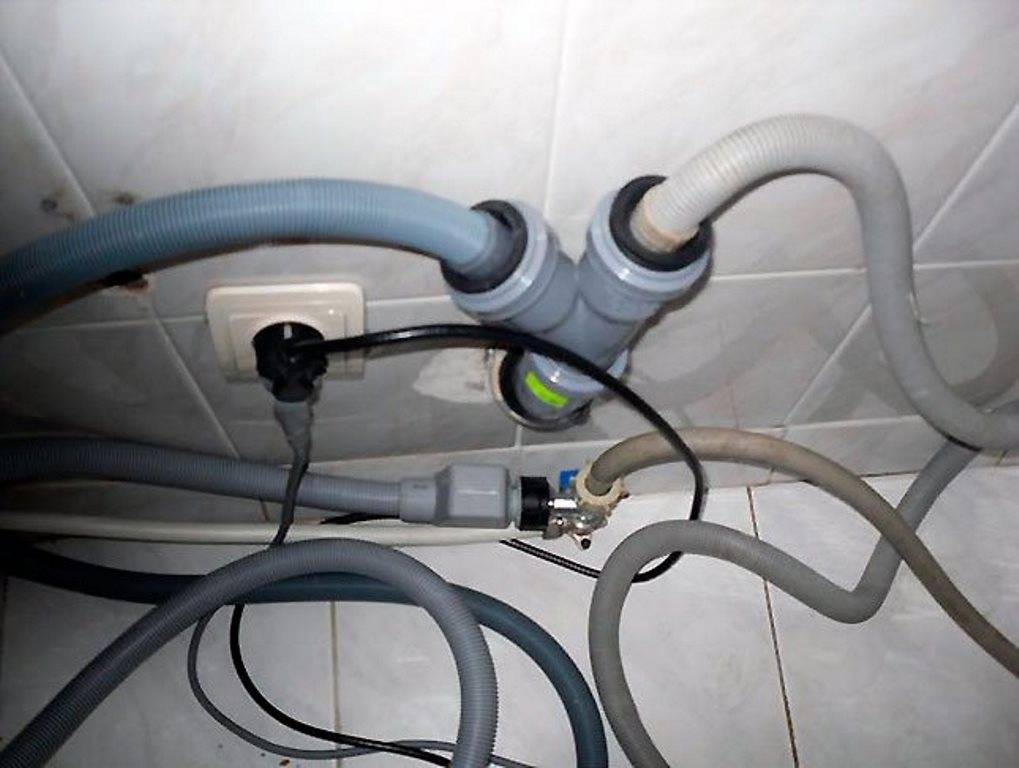

• Если посудомоечная машина и стиральная используют одну и ту же точку слива, каждый отвод должен быть оборудован обратным клапаном. Любо должны использоваться специальные сифоны с двумя отводами.

Неправильно подключенная к канализации посудомоечная машина может создавать массу неприятностей. От протечек, запахов до пены моющих средств, буквально вытекающей из всех доступных мест

Поэтому подключайте правильно, особенно уделяя внимание требованиям завода — изготовителя

Ролик демонстрирует, как самостоятельно подключить посудомоечную машину на видео. Процесс не отличается большой сложностью, требует всего лишь аккуратности и внимательности.

https://youtube.com/watch?v=UML3nSK-4GM

Подключенная к водопроводу, к горячей воде, к канализации и электричеству посудомоечная машина прослужит долгие годы, снимая множество проблем и значительно упрощая быт. Посуда будет гарантированно чистой, а обслуживание устройства – минимальным. Просто соблюдайте ряд несложных правил, и новая покупка будет радовать своей работой снова и снова.

Особенности подключения

Принцип работы посудомоечной машины

Чтобы правильно подключить машинку, нужно понимать принцип её работы. После загрузки посуды и запуска устройства в специальный отсек подаётся холодная вода из трубопровода. В этом отсеке происходит нагревание воды с помощью ТЭНа до заданной температуры. Вода через контейнер, вместе с моющими веществами, подаётся на распылители.

Струи со смесью, интенсивно и под давлением, попадают на посуду выполняя её очистку. По окончании мойки вода сливается с помощью дренажной помпы, происходит ополаскивание холодной водой и сушка. Влага испаряется с поверхности, собирается на стенках камеры и стекает на дно, или посуда обдувается горячим воздухом.

Для работы посудомойки без сбоев монтаж проводится в приведённой ниже очерёдности:

1. Установка.
2. Подключение к системе канализации.
3. Подключение к системе подачи воды.
4. Подключение к электрической сети.

Для самостоятельной установки посудомойки необходим ряд инструментов и материалов. Для подключения к канализации и водопроводу понадобится следующее:

• сифон со штуцером;
• тройник с резьбой 3⁄4 дюйма для водопроводной трубы;
• фильтр грубой очистки 3⁄4 дюйма;
• вентильный кран шарового типа;
• разводной ключ;
• фум-лента;
• строительный уровень (до 40 см);
• плоскогубцы.

Для подключения к электрической сети потребуется приготовить:

• автоматический выключатель 16А;
• зачистной инструмент;
• кусачки;
• пассатижи;
• термоусадочная трубка или изолента;
• шлицевую и крестообразную отвёртки;
• розетка 230 В / 16А;
• трёхжильный кабель сечением 2,5 квадрата (марки: ВВГ, ВВГнг, ВВГ-П, ВВГнг-LS).

Проверка работоспособности посудомоечной машинки

После подключения всех необходимых коммуникаций, нужно их обязательно проверить. Для этого подается холодная вода, включается сеть питания и запускается мойка в холостом режиме. Во время мойки проверяется качество подсоединения к канализации и водопроводу. Когда находится течь, то стоит выключить машинку и подтянуть место соединения.

По окончании тестовой проверки устройство необходимо установить на его место. При этом стоит проследить, чтобы корпус изделия не передавил электрическую проводку и водяные шланги. Потом нужно проверить качество установки при помощи точного уровня и выполнить повторный запуск устройства. Если никаких дефектов не наблюдается, то можно начинать мыть в машинке грязную посуду.

Проверочный запуск

Установив и подключив посудомоечную машину, нужно совершить тестовый запуск — для проверки правильности всех действий и работы агрегата.

При первом прогоне не нужно загружать машину посудой, достаточно будет залить моющее и регенерирующую соль в специально предназначенные для этого отсеки. Моющее должно быть добавлено для того, чтобы все поверхности были тщательно отмыты от различных загрязнений, оставленных после процесса монтажа, а соль необходима для контроля жесткости воды.

В процессе проверки работы нужно обратить внимание на:

1. Скорость поступления воды в агрегат

2. Производится ли нагревание воды

3. Как работает режим «Сушка»

4. Нормально ли осуществляется слив использованной воды

5. Насколько герметичны шланги и трубы в местах стыкования

Если весь процесс от начала до конца прошел нормально, можно закреплять всю мебель на своих местах и устанавливать закрывающую панель на машину.

Инструкция по подключению к водопроводу

Процесс подключения

Чтобы правильно установить посудомоечную машину своими руками потребуется сначала подготовить нишу, то есть модуль подходящего размера, если техника встраиваемая. Тумба должна иметь ширину 450 или 600 мм. Подогнать машину по высоте можно с помощью регулируемых опор, а в корпусе шкафа необходимо просверлить отверстие для дренажного шланга и электропроводов. Для нормальной работы посудомоечной техники, длина дренажного шланга не должна превышать полтора метра.

После того как место выбрано, необходимо подготовить подходящую розетку. Это очень важный шаг, поэтому первым делом следует убедиться в ее соответствии. Она должна быть типа «евро». Вилку у машины менять не следует.

Посудомоечная машина должна включаться в сеть правильно, через отдельную розетку, которая монтируется на высоте 250-350 мм от пола. В электрическом щитке должен быть дополнительно монтирован защитный автомат на 16А. Не следует забывать и о заземлении или о занулении, как делается в многоквартирных домах, которое должен, непременно, производить специалист. Самостоятельно заниматься подобными работами не стоит, особенно если нет опыта в таких делах.

Следующим этапом идет подключение посудомойки к стоку и водопроводу. Для подсоединения к стоку необходимо сточный шланг закрепить на штуцере. Подключать машину любой модели следует только к холодной воде. Во-первых, это гораздо экономичнее, так как горячая вода намного дороже. Во-вторых, по качеству холодная лучше, чем горячая.

Прежде всего, следует перекрыть всю воду в квартире. Затем отсоединить от трубы холодную хенку кухонного крана и избавиться от старой гидроизоляции. Подсоединить к трубе тройник и вновь подключить кран или смеситель, фильтр, шаровой кран и хенку посудомоечной машины. Стыки с резьбой необходимо обмотать лентой для гидроизоляции в десять или пятнадцать слоев.

В подготовленную розетку следует воткнуть вилку посудомойки, и можно проверять качество ее подключения. Для этого следует опять включить вентили воды в квартире, открыть запорный кран посудомоечной техники, при этом сама она должна быть выключена. Проверить течь и, если все в порядке, можно смело пользоваться новым прибором, установленным своими руками.

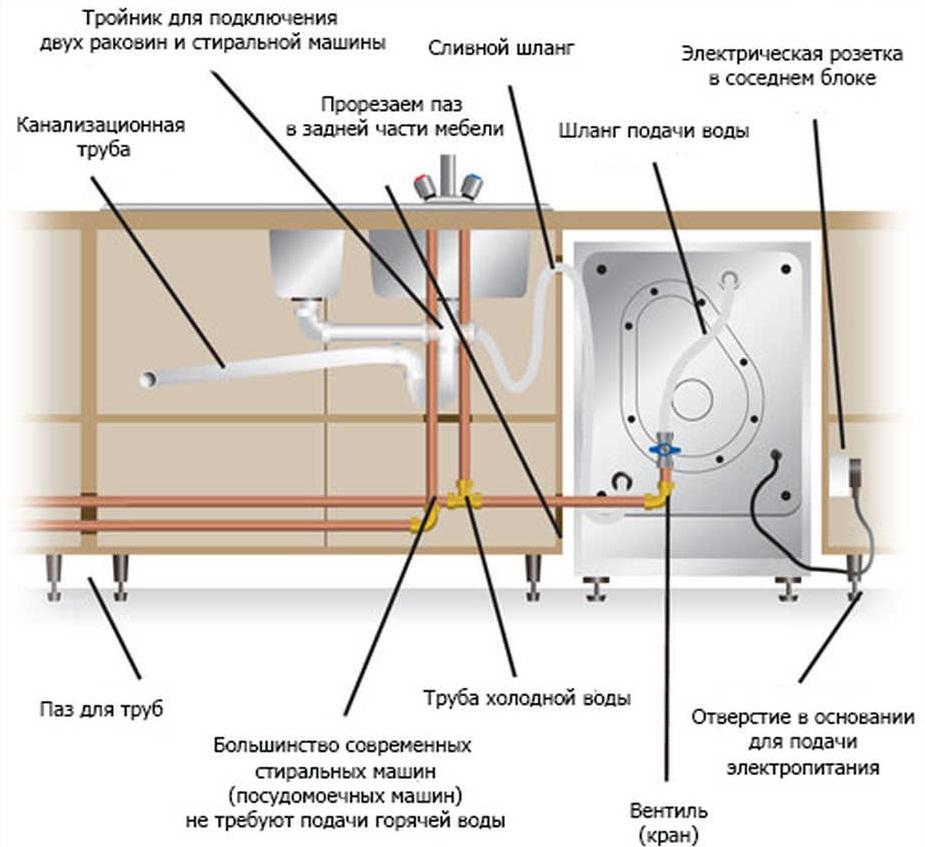

Лучшее расположение посудомоечной машины

Готовая собранная стенка

Готовая собранная стенка

Если вы устанавливаете стандартную встроенную посудомойку, то смотрите, чтобы ширина была не меньше 0,45 м. Дальше нужно будет вытащить полки и заднюю стенку для подвода коммуникаций. И бывает, что мешает нижняя панель, тогда её тоже снимают. Техника должна стоять ровно, проверить это можно уровнем, а отрегулировать положение, изменив высоту ножек. В качестве закрывающейся дверцы используют дверцу кухонного гарнитура. В том числе её можно изготовить на заказ

Или обратите внимание на машинки с передней стенкой, тогда технику прятать не обязательно, и сама установка посудомоечной машины становится проще

Отдельный шкаф

Отдельный шкаф для посудомойки

Как правило, ставят рядом с раковиной

Но обратите внимание, что прибор может сильно вибрировать при работе, и тогда его нужно будет зафиксировать держателями. У этого варианта размещения есть плюс – рядом все необходимые коммуникации, не придётся снимать рабочую поверхность или выносить машину

Вы просто отодвигаете шкаф, сняв крепёж.

Специально обустроенная ниша

Специально обустроенная ниша для посудомойки

В таких нишах уже есть крепёж и дырочки для проводки. И чтобы место установки встраиваемой посудомоечной машины не выделялось из всей мебели, его закрывают декоративной заслонкой. Бывают модели, где она не нужна, так как передняя часть машина сама по себе красивая. Или же можно купить технику, по высоте совпадающую со столешницей, и поставить её рядом с гарнитуром.

Подвод электричества

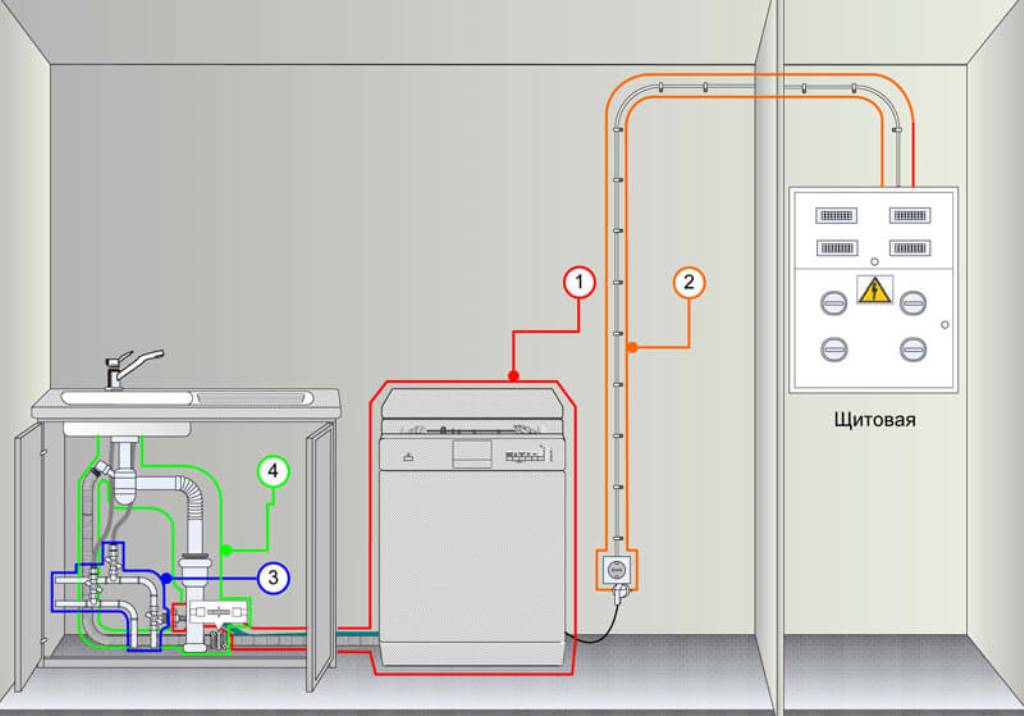

Посудомоечная машина в доме: составляем план подключения

Определяем место и рассчитываем габариты

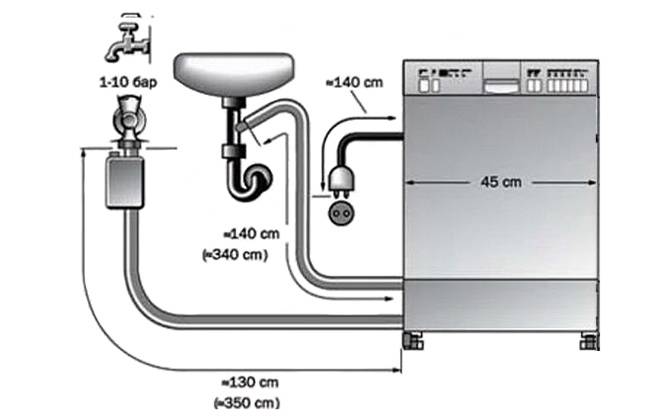

Монтаж посудомоечной машины встраиваемого типа необходимо планировать сразу, вместе со всем интерьером кухни – это будет идеальный вариант. Поверьте на слово, гораздо сложнее найти место и установить встраиваемую машину уже в готовую кухню, поэтому, чем раньше вы задумаетесь о необходимости установить посудомойку, тем лучше. Распланируйте заранее и нарисуйте эскиз своей будущей кухни. Постарайтесь учесть расположение и размеры всей бытовой техники.

Кроме этого, изобразите на эскизе место расположения всех электрических и водопроводных коммуникаций. В этом случае каждая розетка, каждый отвод трубы будет на своем месте и не помешает в дальнейшем установить предметы бытовой техники. Пример эскиза кухни вы можете увидеть на картинке ниже.

Некоторые полагают, что прежде чем заказывать мебель на кухню, нужно купить предметы бытовой техники, а уж затем, ориентируясь на их размеры делать чертеж будущего гарнитура. Нельзя сказать, что это неправильный подход, скорее неудобный и дорогой.

1. Во-первых, чтобы купить всю технику сразу, нужно сразу много денег, а еще потом, почти сразу оплачивать кухонную мебель.
2. Во-вторых, купленную технику нужно будет где-то хранить, пока будет сформирован интерьер кухни, а это может занять несколько месяцев.
3. В-третьих, даже если вы купите технику заранее, это также не дает гарантий, что мебельщики, которые будут делать гарнитур, не просчитаются где-нибудь в размерах.

В общем, специалисты говорят так, присмотрите сначала модель встраиваемой посудомоечной машины в торговой точке, измерьте ее точные размеры, также поступите и с остальной встраиваемой и не встраиваемой техникой. Далее все размеры вместе с эскизом передайте мебельщикам, если они где-то просчитаются, то этот недостаток можно будет попытаться исправить покупкой менее габаритной техники. В отношении встраиваемой посудомоечной машины делайте расчеты так.

• Например, встраиваемая посудомоечная машина имеет размеры ШхВхГ 450х820х550 мм.
• Вы должны будете отделить место под шкаф, в который будет производиться монтаж, с учетом толщины материала.
• Также нужно оставить зазор между стенками посудомойки и стенками шкафа минимум 5 мм.

В итоге, например, толщина материала составляет в совокупности (с двух сторон) 20 мм, плюс 5 мм зазор (с двух сторон), значит, прибавляем к ширине 450+30=480 мм – это окончательная ширина шкафа с посудомоечной машиной. По высоте зазор оставляем только сверху, но учитываем высоту ножек. То есть высота ножек 60 мм, прибавляем совокупную толщину материала 20 мм и зазор 5 мм, получаем 820+60+20+5=905 мм – минимальная высота шкафа с посудомоечной машиной.

Рассчитывая глубину посудомоечной машины, необходимо оставить место для шлангов и электрического провода, где-то 80-100 мм, задней стенки у шкафа может не быть, поэтому толщину материала включать в расчет не нужно. Получаем 550 мм+100 мм=650 мм. В итоге размеры шкафа со встроенной посудомоечной машиной будут минимум ШхВхГ 480х905х650 мм. Успешное подключение и установка «посудомойки» целиком и полностью зависит от того насколько правильно вы все рассчитаете.

Готовим инструменты и комплектующие

Перед подключением посудомоечной машины своими руками, необходимо подготовить инструменты и комплектующие. Состав этих инструментов и комплектующих будет зависеть от особенностей кухонного гарнитура, удаления коммуникаций и прочих факторов. Лучше всего подбирать все что нужно, непосредственно перед установкой «посудомойки», когда есть четкий план, готовый эскиз и частично сформированный интерьер. Примерно могут потребоваться следующие инструменты:

1. небольшой разводной ключ;
2. плоская и крестовая отвертки;
3. рулетка (лучше лазерная);
4. плоскогубцы;
5. перфоратор;
6. шуруповерт;
7. зубило.

Как видите список небольшой. Действительно для установки «посудомойки» особых инструментов не нужно, а вот комплектующих может понадобиться довольно много.

• Европейские розетки.
• Подрозетники.
• Медный двухмиллиметровый кабель с тремя жилами.
• Тройник для металлопластиковой водопроводной трубы.
• Фумка типа «Тангит».
• Кран на заливной шланг.
• Дифавтомат.
• Комплект резиновых прокладок.
• Сифон с как минимум двумя выходами для сливных шлангов.
• Комплект пластиковых хомутов.

Розетки, дифавтомат и провод потребуется в том случае, если вы будете готовить электрические коммуникации для кухонных приборов. Розетки берите как можно более качественные, с защитой от влаги. О том как выбрать правильную розетку читайте в статье Как выбрать и провести розетку для стиральной машины. Хотя в данном тексте речь идет о розетках для стиральных машин, особенности выбора розетки для посудомоечных машин абсолютно идентичны.

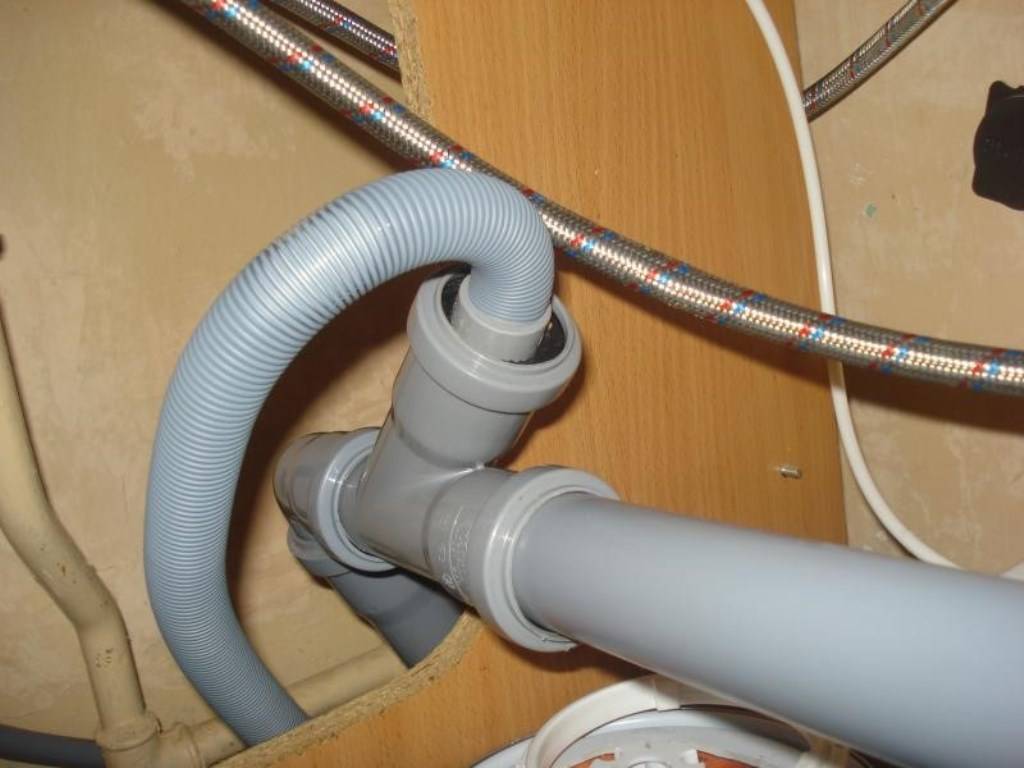

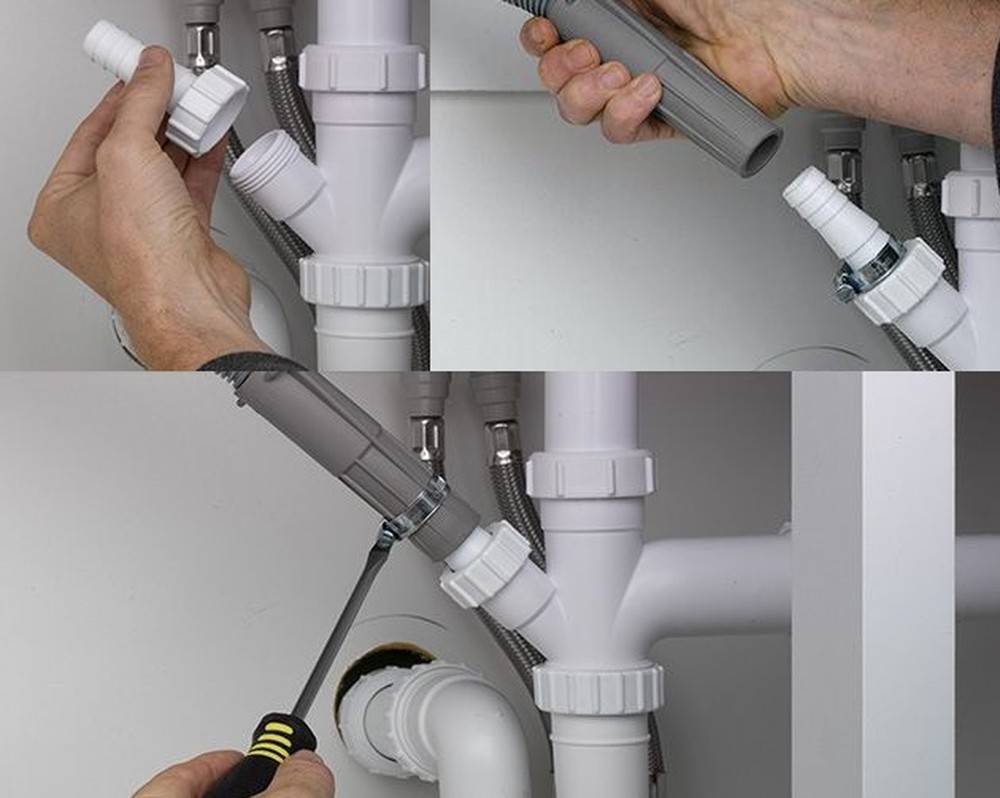

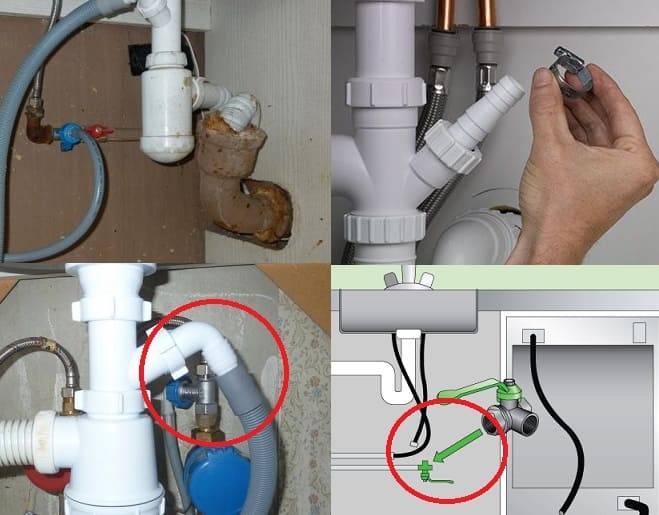

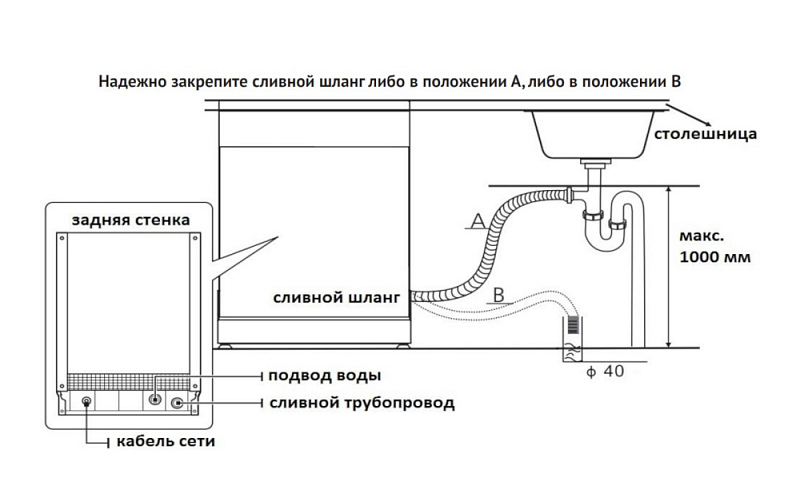

Подключение слива

Подключение посудомоечной машины к канализации кажется легким делом. Но следует учесть несколько неприятных моментов, которые могут иметь место.

1. Водяной затвор — это обязательное условие для того, чтобы из канализации не попадали неприятные запахи в посудомойку.

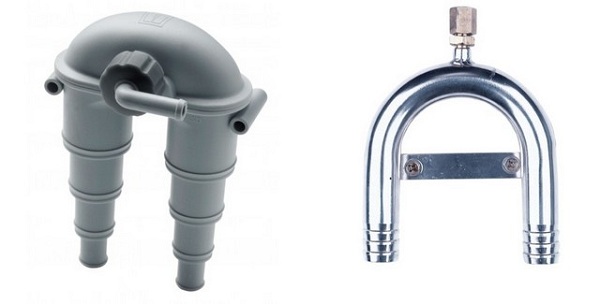

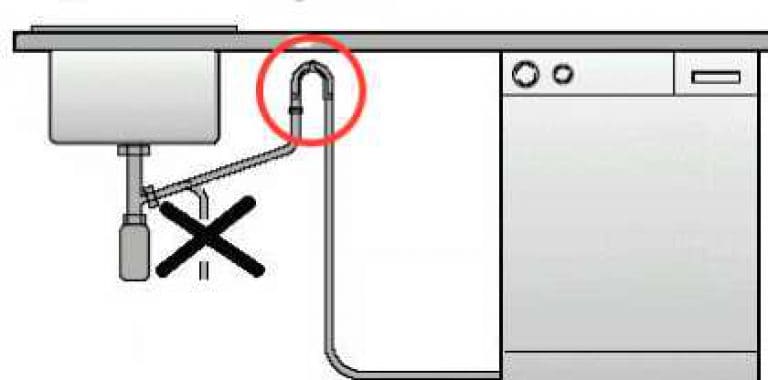

2. Во избежание того, чтобы обратный ток жидкости не попал из канализации в аппарат, нужно встроить и расположить сливной шланг таким образом, чтобы его верхняя петля находилась на высоте не ниже 40-50 см от пола. Эта высота определяется по уровню максимального заполнения ванной. Например, при возникшей проблеме с засором канализационного стока, выпущенная жидкость из ванной, согласно закону о сообщающихся сосудах, будет подниматься на общий уровень, и может пойти в ПММ. Петля из шланга на правильной высоте, не даст этому случиться.
3. Не рекомендуется делать герметичное подсоединение дренажного шланга к системе канализации. Это может сыграть плохую роль. Давление в системе должно быть выравнено с атмосферным, чтобы не было его разрежения. Если оно возникнет, может случиться сифонный эффект, когда при большом сбросе жидкости на каком-либо участке может начаться ее вытекание на других, которые с ним соединяются. В результате содержимое канализации забрасывается в посудомоечную машину, либо начинается подсос воды с агрегата. Все это может вывести ПММ из строя.

Но соединение без герметизации – это источник протечки и неприятных запахов. Есть два варианта, как правильно выйти из сложившейся ситуации. Самый простой и недорогой вариант – это приобретение специального сифона с наличием патрубка, к которому можно подключать бытовую технику. На рисунке видно, что сифон может иметь также 2 патрубка, для одновременного подсоединения стиралки и ПММ.

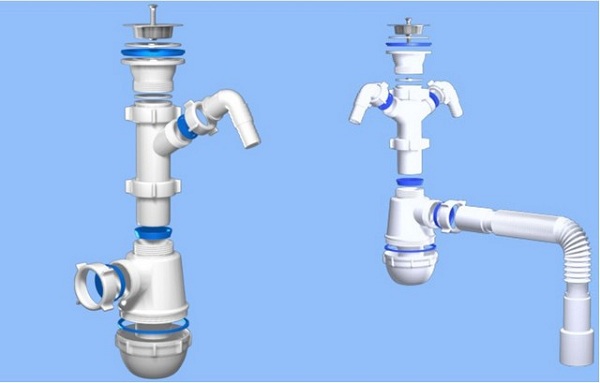

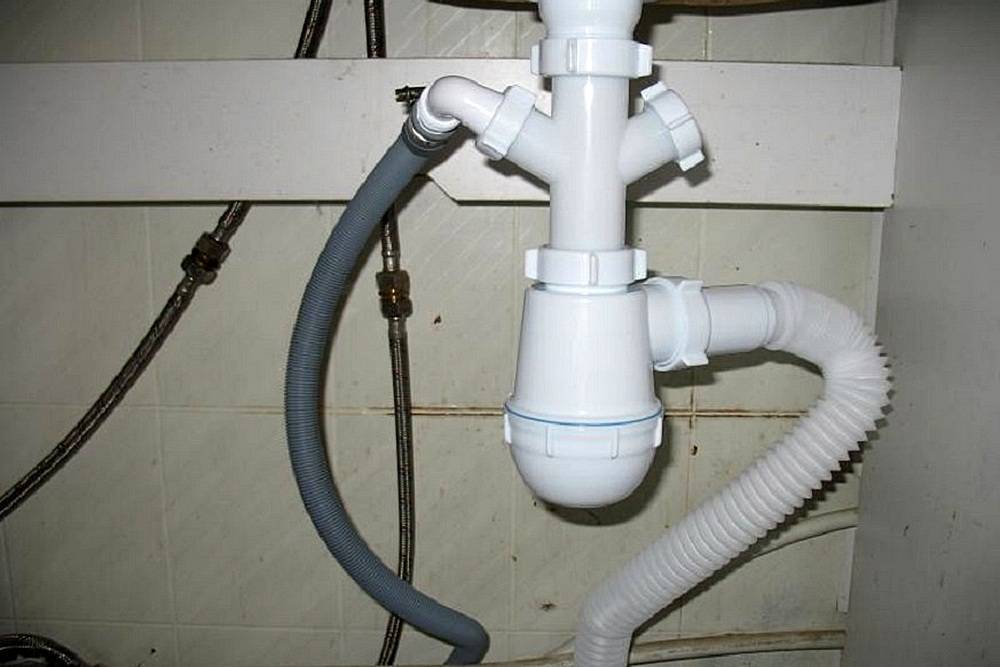

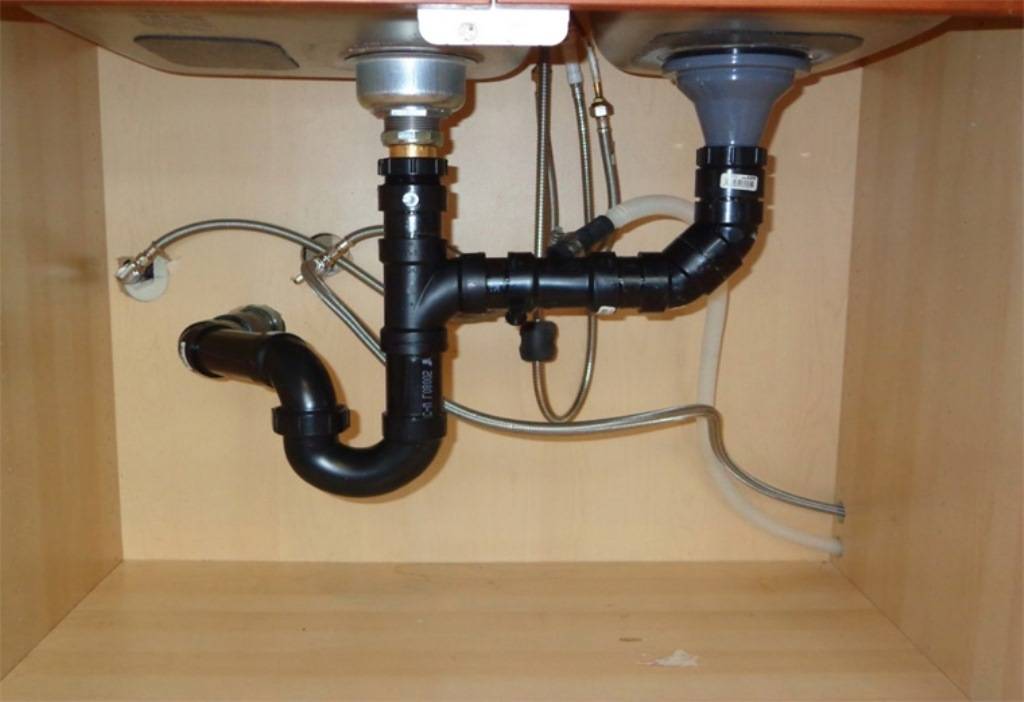

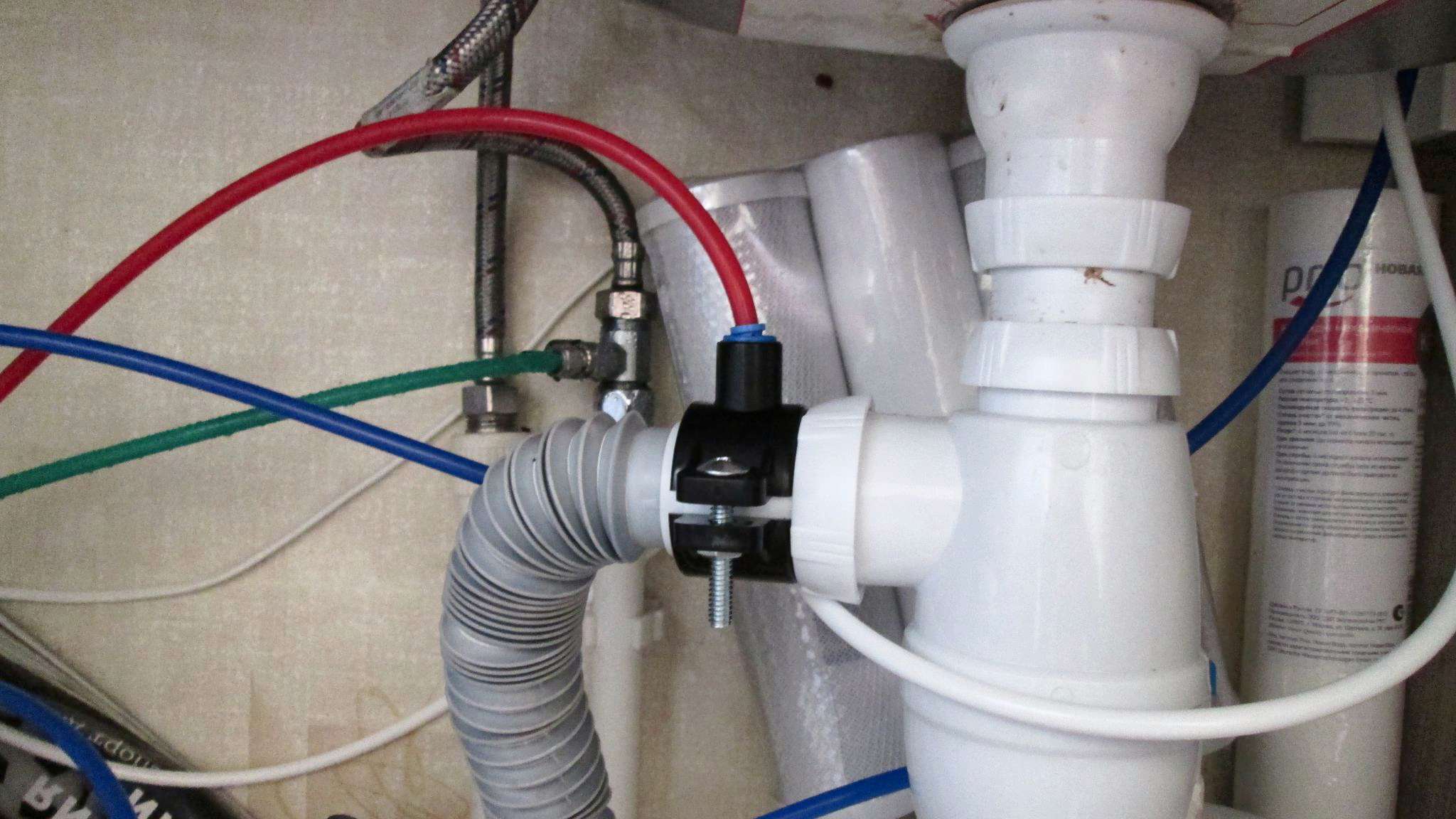

Сифон с одним и двумя патрубками

В случае использования такого сифона, при подключении посудомоечной машины, все перечисленные выше неприятности становятся невозможными:

• сама конструкция сифона уже обеспечивает свой водяной затвор, не пропускающий неприятные запахи;
• изгиб канала уже образован верхней точкой подключения дренажного шланга;
• отсутствует герметичное соединение шланга с канализацией, так как атмосферное давление в системе выравнивается через входное отверстие мойки, за счет чего сифонный эффект возникнуть не может.

Но как правильно подключить агрегаты Бош, Сименс, Электролюкс и другие, если сифон расположен далеко от выбранного места установки, а ближайшее место – это канализационная труба? В таком случае необходимо обеспечить водяной затвор и расположить петлю на нужной высоте.

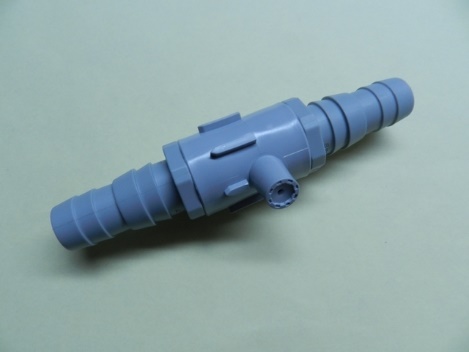

1. Для этого приобретается специальная пластиковая вставка, которую нужно прикрепить к стене на правильной высоте.

2. В нее вставляется сливной шланг для посудомоечной машины так, чтобы получились верхний и нижний изгибы в виде буквы “S”. Установленный таким образом шланг (сливной), имея нижний изгиб, будет выполнять роль водяного затвора.

3. Для борьбы с сифонным эффектом применяется специальный антсифонный клапан. На рисунке ниже показан недорогой клапан, который следует устанавливать на слив посудомоечной машины. Но он не подлежит обслуживанию и требует замены раз в полгода.

Антсифонный клапан

Существует более дорогой, но удобный вид “антисифонных” клапанов. Они обеспечивают необходимую петлю и поддаются чистке.

Антсифонные клапаны

Как установить посудомойку своими руками

Особенности монтажа ПММ зависят от её размера и выбранного местоположения. Поэтому подключение проходит в несколько шагов:

1. Выбор места.
2. Подсоединение к сливу.
3. Подгонка водопровода.
4. Подключение электрической сети.

У каждого из этих этапов есть нюансы, на которые нельзя закрывать глаза. Неправильная установка может стать причиной поломки устройства.

Место встречи изменить нельзя

Логичное и самое распространённое местоположение посудомоечной машинки — кухня. Желательно возле мойки.

Такое размещение имеет много плюсов:

• легкость перемещения грязной посуды из раковины;
• гигиеничность первичной обработки столовых приборов;
• близкая локация водопровода, канализации.

Такая позиция облегчит эксплуатацию, сделает мытьё посуды удобным.

Варианты размещения ПММ:

• на столешнице (для мелкогабаритных моделей);
• под столешницей (более крупные модификации);
• в кухонном гарнитуре (для встраиваемой машинки).

Не рекомендуется ставить ПММ под варочную поверхность, возле приборов, излучающих тепло (газовая печь, духовка, котёл). Помните о необходимости вентиляции, устойчивости, заземлённой розетке на подходящем расстоянии.

Подключение к канализации

Максимальная длина сливного шланга ПММ «Бош» — 1,5 метра. Если требуется нарастить длину, приобретите оригинальный удлинитель данного бренда. «Родной» шланг сведёт к минимуму возможные неполадки при сливе использованной воды. Миниатюрная машинка может выливать воду непосредственно в раковину, большую придётся подсоединять к канализационной трубе или сифону.

Примыкание к канализационной трубе

Такой способ подойдёт, если на трубе уже установлен тройник, «заточенный» под бытовую технику. Остаётся только прикрутить шланг слива на насадку тройника. Верхняя часть шланга должна быть закреплена на задней стенке посудомойки. Нижняя — плотно крепиться к тройнику, выше уровня канализации (сантиметров 40), чтобы нечистоты не попадали обратно в шланг. Это чревато неприятным запахом в машинке.

Слив через сифон раковины

Для реализации такого дренажа понадобится новый сифон с дополнительным патрубком. Устанавливаете новый сифон на старое место. Подсоединяете дренажный шланг ПММ к оставшемуся выходу с помощью резинового переходника, который продаётся там же, где сифон (например, магазин сантехники). Следите, чтобы сливной канал не закручивался, не заламывался. Это поможет избежать засоров.

Соединение с водопроводом

Подачу воды также легко организовать при помощи специального тройника с краном.

Его диаметр должен соответствовать шлангу «Бош» — ¾ дюйма. Если размер не соответствует, можно установить переходник. План монтажа:

1. Отключите водоснабжение в квартире.
2. Отсоедините от водопровода шланг подачи холодной воды к смесителю мойки.
3. Уплотните резьбу на освободившемся отверстии «фумкой».
4. Прикрутите тройник.
5. Подсоедините к одному выходу трубку смесителя.
6. Ко второму — заливной шланг посудомойки.

У многих моделей Bosch на заливном шланге находится объёмная пластиковая насадка — защита от протечек. Система «Аквастоп», блокирующая поступление воды, при возникновении неполадок. Не отрезайте её, если она не входит в тройник, подберите переходник.

Подключение посудомоечной машины к электричеству: параметры электрической линии

Первый запуск ПММ

Перед запуском предстоит активировать тестовую мойку, т. к. есть вероятность того, что детали и элементы внутри машины в смазке, это позволит промыть её внутри, тем самым избавиться от грязи и пыли. Вы сможете посмотреть, как работает машина, гудит ли она, как быстро набирается вода, сколько моющего потребуется, нужно ли добавлять соль, ополаскиватель. Если вы подсоединены к горячей воде напрямую, посмотрите на качество воды, остаются ли разводы, пятна на посуде.

Обязательно перед включением нужно провернуть распылитель, посмотреть, нормально ли он вращается. После этого вытащите фильтр, посмотрите, целый ли он. Заливаем гель, засыпаем соль, на панели управления предстоит указать тип средства, который используется вами. Запускаем ПММ и наблюдаем за работой. В случае если услышите какие-то странные звуки или же увидите протекание, всё это можно исправить. Не забываем о том, что нужно будет дать машинке высохнуть и остыть. После того как вы поняли, как использовать технику, можно запускать мойку посуды в случае, если все дефекты отсутствуют, или устранены.

Подсоединение воды

Данный этап считается наиболее длительным и трудоемким. В первую очередь необходимо перекрыть воду в системе. Подключение посудомойки осуществляется в несколько этапов:

1. Нужно отсоединить гибкий шланг смесителя в том месте, где он подсоединяется к трубе из металлопластика.
2. На этом этапе потребуется купленный тройник. На место резьбы наматывают ФУМ-ленту, после чего тройкик устанавливают.
3. К верхней части тройника присоединяют гибкий шланг от смесителя.
4. Следующей задачей является крепление фильтра тонкой чистки. Его устанавливают на отвод.
5. На резьбу запорного крана наматывают ФУМ-ленту и закрепляют на конструкции.
6. Шланг от посудомойки крепят к запорному крану.

Согласно инструкции, подключать посудомойку нужно только к трубе с холодной водой. Объясняется это тем, что в горячей воде присутствует большой процент вредных примесей. Постоянное их воздействие на рабочие детали машинки негативно сказывается на ее рабочем состоянии.

Подсоединение к водопроводу
