Установка камина и монтаж дымохода

К чему приводят ошибки в конструкции дымохода

При отсутствии навыков в проектировании и строительстве дымоходов необходимо доверить эту задачу специалистам. Ошибки в конструкции дымохода могут привести к нежелательным последствиям:

  • слабая тяга в дымоходе, плохое отведение дыма, скопление сажи в топке;
  • недостаточное выделение тепла при горении из-за нехватки кислорода;
  • поступление дыма и отработанных газов в помещение;
  • перегрев конструкции, тепловые потери;
  • перерасход топлива;
  • поломка печного оборудования;
  • образование искр, повышенная опасность пожара.

Чтобы избежать этих последствий, важно придерживаться основных требований к обустройству дымохода. https://www.youtube.com/embed/5-wDpstiVh0

https://youtube.com/watch?v=5-wDpstiVh0

Дымоходы для бани: внутренний или внешний?

Все дымоходы дровяных печей для бани принято подразделять по принципу их установки на внутренние и внешние. В России большей популярностью пользуются внутренние системы. Они позволяют значительно экономить тепло внутри помещения, в то время, как внешние больше характерны баням западного образца и имеют скорее эстетическую функцию.

Каждая из моделей имеет ряд своих достоинств и недостатков:

  • Внутренний. Отличается повышенной внутренней тягой, значительно превосходящей тягу внешнего дымоотвода. При его установке отсутствует необходимость в дополнительном утеплении и наличии дверцы для прочистки трубы от сажи. В целом, уход за ним значительно проще, чем за внешним и почти не требует значительных действий. Еще одним плюсом является тот факт, что внутренний дымоход долго удерживает тепло внутри помещения. Единственный недостаток — сложная проектировка.
  • Внешний. При его установке не придется делать отверстия в стенах и крыше, однако и естественная тяга у такого дымохода значительно ниже. В целом, как уже было сказано, его установка носит скорее эстетический характер.

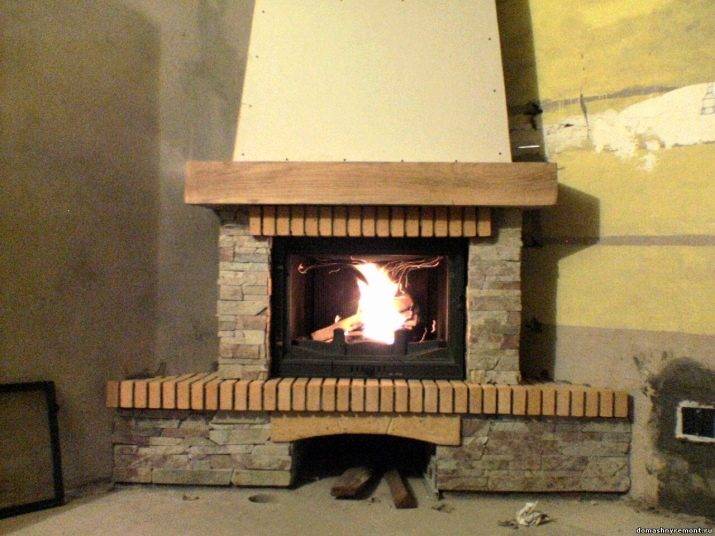

Каминная топка

Очень важно при строительстве топки добиться ее идеальной горизонтальности. Топка у открытых каминов кладется с использованием огнеупорного кирпича, а у закрытых – из металла

Топка у открытых каминов кладется с использованием огнеупорного кирпича, а у закрытых – из металла.

Для металлических топок предусматривается окошко из огнестойкого стекла. Камины с закрытыми топками более эффективны и удобны в использовании, позволяют контролировать процесс горения.

Это влияет не только на эффективность отопительной конструкции, но и на ее безопасность.

Кладку необходимо проводить при плюсовых температурах, чтобы обеспечить надежность и прочность сооружения.

Первый ряд должен быть выполнен идеально ровно. От этого напрямую зависит исход работ.

Другие материалы

Из полимера изготавливают недорогие и прочные трубы – выносливые (до 250?С), легкие, не боящиеся конденсата и перепадов температур, они становятся отличным решением. Стекло после специальной обработки выдерживает высокие температуры и не поддается воздействию конденсата. Оно позволяет создавать эффектные ансамбли. Однако из-за цены и некой эпатажности дизайна такой вариант используется нечасто.

Чтобы сохранить красивый дизайн кирпичного камина, каменную и кирпичную кладку дымохода совмещают с устойчивыми к влажности и износу вариантами – керамикой, стальными трубами. Такие сэндвич-модели просты в чистке, долго служат и дают хорошую тягу.

Особенности

Если принято решение об устройстве в доме камина, важно понимать разрушительные возможности агрегата, так как от этого будет зависеть безопасность устройства. Красота пламени в камине – лишь малая толика сложной системы

Каминная печь включает в себя много элементов, которые невидимы глазу. Ее части условно можно разделить на внешние (декорации) и внутренние, отвечающие за функциональную пригодность.

К функциональным частям относятся:

  • топка;
  • дымоход или дымосборник;
  • корпус, короб дымохода.

От каждой части очага зависит его энергетическая эффективность, а также тепловая отдача и срок службы. Для сборки камина подходят отдельные части, приобретенные в магазине, или созданные собственными руками из подходящих стройматериалов.

При сборке важно уделить внимание изоляции топки. Этот этап особенно важен, если дом построен из бруса или бревен. Нельзя допустить соприкосновения с древесиной горячих элементов камина, это правило касается пола, стен, а также перекрытий

При соблюдении правил тепло камина добавит уюта деревянному дому без риска появления возгорания

Нельзя допустить соприкосновения с древесиной горячих элементов камина, это правило касается пола, стен, а также перекрытий. При соблюдении правил тепло камина добавит уюта деревянному дому без риска появления возгорания.

Виды

Конструкций и разновидностей каминов много, однако разные системы различаются лишь деталями и пропорциями. Наиболее известные разновидности – французский, немецкий и английский камины.

Французские камины отличаются изысканными формами, элегантностью и шармом. Такой камин не только подчеркивал богатство и роскошь, но и являлся индивидуальным средством отопления. Французские классические камины идеальны для домов с высокими потолками. Обычно конструкция снабжается высокой и глубокой настенной полкой. Она специально выдвигается вперед для подчеркивания массивности сооружения.

Немецкие варианты отличаются отсутствием теплового купола. Обычно система предполагает вывод патрубка в стену, а далее – в дымоход. Характерная особенность современных немецких каминов – оснащение дистанционным управлением. Камины могут быть оборудованы газовой системой кассетного типа, но попадается и электрическая топка.

Классический английский камин принято снабжать наклонной задней стенкой, это нужно для отражения тепла перед порталом. В топке отражателями служат боковые зеркала. Считается, что трапециевидная форма конструкции позволяет более полно отражать лучи тепла внутрь помещения.

Монтаж дымохода: расчет и основные ошибки

При установке системы отвода дыма, очень важно произвести правильный расчет дымохода для дровяной печи. Любые ошибки, которые будут допущены в процессе расчета, скажутся на его работе в дальнейшем

Выполняя расчет дымоходов дровяных печей, обращаем внимания на два показателя — высота и диаметр сечения трубы. О сечении и его видах мы поговорим позже, сперва займемся высотой.

Рассчитывая оптимальную высоту конструкции, следует понимать, что дымоход должен сохранять естественную тягу. Дымоотвод не должен быть слишком высоким (несмотря на то, что в высоком дымоходе тяга увеличится, внутрь будет поступать слишком много холодного воздуха). Однако, и слишком низким делать его нельзя, в таком случае вы рискуете лишиться тяги вовсе.

Расчет высоты дымохода — сложная операция, которую лучше оставить профессионалом. Тем не менее, если вы решились выполнить ее самостоятельно, то запомните две вещи:

  • Диаметр трубы и высота напрямую связаны и изменяются в зависимости друг от друга;
  • В целом, высота дымохода над уровнем крыши не может быть меньше 500 мм.

Неверно выбранный материал для труб и неправильный монтаж

Свойства материала для труб должны соответствовать условиям эксплуатации. Для изготовления каминной трубы могут быть использованы следующие материалы:

Кирпичная кладка

Традиционный и надёжный вариант. Следует учесть, что качество обжига полнотелого печного кирпича должно быть высоким

Особенно это важно при подключении к дымоходу заводской топки длительного горения. В экономном режиме температура выходящих газов невысока, из-за этого в трубе может выпадать конденсат

Недостаточно прочный и пористый кирпич начнёт разрушаться, быстрее всего над крышей, где влага зимой будет замерзать.

кирпич для дымоходаСлабо обожжённый кирпич не подходит для устройства дымохода

Оптимальное решение — смонтировать внутри кирпичного канала вкладыш из нержавеющей стали.

Стальной вкладыш в дымоходеСтальной вкладыш можно опустить в прямой кирпичный канал как во время, так и после окончания строительства, это подходящий вариант при реконструкции здания

Вкладыш в дымоходВкладыш не должен свободно болтаться в кладке. Для этого его крепят хомутами, если монтируют вместе с возведением трубы либо снабжают пружинящими элементами (как на рисунке), если вставляют после

Трубы из нержавеющей стали

Отходящие газы в каминах с закрытой топкой нагреваются до 200-500 ºС, открытой — до 350-600 ºС. Однако эти данные справедливы лишь до того момента, пока очаг топят в штатном режиме, загружая дрова не больше положенного и не превышая оговоренное в инструкции время интенсивного горения. Любители «раскочегарить» камин побыстрее и протопить пожарче вполне могут довести температуру отходящих газов на входе в дымоход до 1000 ºС. По мере продвижения по вертикальному дымоходу они заметно остывают, но первые полметра-метр могут нагреться очень и очень сильно.

Какую трубу выбрать для дымохода? Идеальное решение — сталь марки AISI 321. Она, при относительно умеренной цене, обладает достаточной жаропрочностью, устойчива к возгоранию сажи, кислотостойка. Трубы этой марки лучше всего подходят и для газовых каминов. Для угольных (есть и такие) желательно использовать марку AISI 309, её жаростойкость выше, но и цена больше. Если бюджет поджимает, конструкция дымохода для камина может быть компромиссной: первый от топки сегмент длиной около метра выполняется из трубы марки AISI 321 толщиной 1 мм, выше используется менее дорогая сталь, например, AISI 409, толщину можно уменьшить до 0,8 мм, если топить камин умеренно. Нужно помнить, что такой дымоход может не выдержать возгорания сажи и нужно следить за чистотой внутренних поверхностей труб, использовать качественное топливо. Марка нержавеющей стали для наружной оболочки утеплённой трубы не имеет большого значения, а толщины достаточно в 0,5 мм.

Подключение утеплённого дымохода к топке рекомендуется делать через неутеплённый участок длиной 40-100 см, это предотвратит его перегрев.

схема дымохода для каминаНа иллюстрации — схема дымохода для камина, выполненного из двойной утеплённой трубы из нержавеющей стали. Перегрев такого дымохода маловероятен: неутеплённый переходник над топкой сбрасывает сильный жар на начальном участке, а расположенный выше водогрейный бак служит дополнительным охладителем

Керамические дымоходы

Полностью соответствуют предъявляемым для камина требованиям, но стоят довольно дорого, поэтому используются нечасто.

Модульные керамические дымоходыМодульные керамические дымоходы весьма надёжны, но отечественные предприятия не спешат налаживать их производство, а импортные дороги

Эмалированные воздуховоды

Пару слов об эмалированных воздуховодах, которые продавцы нередко предлагают для каминов. Рабочая температура таких труб не превышает 500 ºС, максимальная — 650 ºС. Теоретически они подходят для закрытых топок, у которых в инструкции прямо разрешено использовать дымоходы с ограничением температуры в 500 ºС. Практически, при нарушении рекомендаций производителя и использовании с мощными топками, эмалированная труба может не выдержать повышенной термической нагрузки. В лучшем случае расплавится покрытие, в худшем — сталь прогорит.

Изготовление кирпичной конструкции

Правила монтажа дымохода из кирпича и главные особенности:

  • Допустимо использование полнотелого, глиняного и обожжённого кирпича;
  • Конструкция должна быть полностью цельной, без трещин и сколов;
  • Для обработки швов и укладки кирпича используется исключительно специальный огнеупорный раствор, купить который можно в магазине или сделать самостоятельно.

Монтаж дымохода в частном доме

Монтаж дымохода в частном доме

Монтаж дымохода с деревянным каркасом

Монтаж дымохода с деревянным каркасом

Монтаж дымохода на крыше

Монтаж дымохода на крыше

Инструкция по установке и монтажу:

  1. Труба устанавливается прямо на конструкции печи или камина;
  2. Монтируется специальная задвижка;
  3. Первый ряд должен быть узким: из 5-7 кирпичей;
  4. Каждый последующий ряд укладывается таким образом, чтобы труба расширялась, для этого может понадобиться устройство для резки;
  5. Всего в сумме должно получиться 8-12 слоёв кирпича.

Установка выдры и оголовка

Порядок монтажа дымохода, установка выдры и оголовка:

  • Периметр выдры должен составлять от 10 до 16 сантиметров;
  • На выдру устанавливается шейка основной трубы;
  • Сечение шейки должно быть равным диаметру дымохода;
  • Оголовок изготавливается из кирпича или нержавеющей стали;
  • Он может быть любой формы и размера;
  • Дымоход должен возвышаться над крышей, приблизительно на 700-900 миллиметров;
  • Дымовые каналы необходимо после завершения монтажа, обработать специальным раствором.

Изготовление простого дымохода

Данная разновидность очень проста в реализации. Такое устройство не имеет выдры и распушки.

  1. Для того чтобы конструкция была максимально прочной и устойчивой, необходимо предварительно изготовить рамку, сбить которую можно из простых деревянных брусков;
  2. Она закрепляется и фиксируется прямо на уровне потолочного перекрытия;
  3. Для герметизации используются листы металла;
  4. Защитные фартуки нужно выложить в канаву, предварительно согнув их;
  5. Все края и щели обрабатываются герметиком;
  6. Внутренний канал проштукатуривается и затирается. Поверхность должна быть максимально гладкой;
  7. Кладка выполняется по стандартной схеме без расширений.

Фото дымоходов со стороны фасада и дома, а также подробные схемы примеров, вы можете просмотреть в данной статье.

Металлическая вытяжка своими руками

Особенности сборки и монтажа:

  • Все швы и стыки необходимо обработать герметиком;
  • Конструкция собирается из отдельных элементов, начиная снизу и вверх. Глубина посадки труб должна составлять не менее чем половина диаметра наружной;
  • Для кровли, изготовленной из легковоспламеняющихся материалов, необходимо установить искроуловитель;
  • Оголовок устанавливается на высоте более одного метра над кровлей;
  • Стыки нужно зафиксировать специальными хомутами;
  • С помощью кронштейнов труба или каждый поворот через 1,5-2 метра дополнительно фиксируется;
  • Внизу устанавливается специальная насадка. Она необходима для выполнения чистки вытяжки от загрязнений и сажи. Диаметр отверстия насадки, должен составлять не менее 10-12 миллиметров;
  • Для того чтобы удобней было сливать конденсат, насадку можно дополнительно оснастить специальным конусом;
  • При установке на плоской крыше, вытяжка должна возвышаться над ней не менее чем на 500-600 миллиметров;
  • Желательно избежать установки горизонтальных участков. В случае необходимости, его длинна, не должна превышать одного метра;
  • Дополнительно проводится обработка кровли и стен антипиренами.

Монтаж дымохода- изоляция

Монтаж дымохода- изоляция

Монтаж дымохода со стороны фасада

Монтаж дымохода со стороны фасада

Монтаж дымохода на втором этаже

Монтаж дымохода на втором этаже

Материалы для утепления

Для качественного утепления, отдаётся предпочтение материалам со следующими характеристиками:

  1. Низкой теплопроводностью. Что позволят качественно поддерживать определённую температуру в дымоходе;
  2. Экологической безопасностью;
  3. Прочностью и стойкостью к внешним воздействиям;
  4. Длительным сроком эксплуатации.

Профессиональный монтаж дымохода, позволит обеспечить качественную работу любого отопительного агрегата, хорошую вентиляцию, полную герметичность и исправную тягу.

Монтаж кирпичной конструкции

Если был сделан выбор в пользу классической печи, то следует помнить, что строительство должно не только соответствовать требованиям безопасности, но и некоторым техническим требованиям. Еще до развития информатизации общества считалось, что подобные работы недоступны для людей, которые не имеют специальной подготовки. Поэтому профессия печника считалась одной из самых редких и востребованных.

Сегодня легко найти пошаговые инструкции, которые помогут получить функциональное устройство своими руками. Однако, по сравнению с монтажом готовых устройств, строительство кирпичной печки займет больше времени. Перечислим лишь основные этапы, так как подробные инструкции доступны в разделах под названием «готовые проекты».

Начинаются работы с определения размеров конструкции. От них будет зависеть площадь фундамента. После заливки основания с помощью специальной схемы-порядовки выкладывается корпус печи с основными ее узлами. Чтобы оценить труд профессионалов, которые поделились всей информацией, нужно знать, что в зависимости от площади помещения каждая печь имеет свои габариты. Производится расчет таких параметров, как высота, ширина и глубина топки, габариты корпуса, высота дымохода, площадь дымного канала.

Сегодня мало кто из начинающих мастеров занимается сложными расчетами, так как все данные представлены в готовом табличном виде. Выкладывая каждый ряд, получаем сформированный зольник, топку, дымовой зуб и дымосборник. Это всего лишь простая схема камина, печь же имеет систему каналов для дымохода. В этих каналах горячий воздух отдает максимально возможную долю энергии корпусу печки. Выполнить строительство этой части без схемы практически невозможно.

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу

Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку

Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

  • Для внутренних труб – на наружную поверхность верхней внутренней трубы.
  • Для наружных труб – по наружной поверхности.
  • При переходе с одностенной на двустенную трубу – снаружи, по окружности.
  • При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Какой дымоход считается неправильным

Для того чтобы учесть ошибки других владельцев при возведении дымоотвода, нужно знать критерии, которые нельзя нарушать при монтаже. Наиболее значительной и серьезной ошибкой считается отсутствие дефлектора над дымовой трубой, нельзя допускать, чтобы атмосферные осадки попадали внутрь каналов, поскольку они будут усиливать формирование конденсата, а наледь, при отрицательных температурах наружного воздуха, способна перекрыть проход для дымовых газов.

В том случае, когда дымоотвод выходит на крышу, в едином блоке с вентиляционными трубами, то дымовая обязана быть больше вентиляционной на 50.0 см. В точках прохода строительных конструкций здания, категорически запрещено размещать стыки конструктивных элементов, поскольку они могут стать местом утечек угарных газов, а в случае большого объема — источником возгорания.

Для того чтобы качественно обустроить дымоход для котлов с длительным горением, конструкционные параметры его должны быть определены еще на стадии проекта строительства здания или реконструкции системы отопления.

Важными выходными данными такого проекта будут выбор: материала труб, геометрические размеры и точка установки, а также технологическая последовательность монтажа. Если все это будет выполнено в точности, то такой дымоотвод будет безопасным и эффективным, способной прослужить своему владельцу не один десяток лет.

Частые ошибки и проблемы при установке

Излишний наклон, большое число изгибов и неверный их радиус, наличие горизонтальных областей и превышение их допустимой длины ослабляют тягу в контуре и способствуют образованию в нём наростов сажи.

В случае со сложноконтурным кирпичным дымоходом исправить ситуацию довольно сложно, иногда проблему решает гильзование или установка дымоотводящего оборудования принудительного типа (дымососа). Если же это невозможно, конструкцию придётся разбирать и переделывать.

Модульная стальная конструкция открытого типа легко разбирается, а значит, переделать её не составит особого труда.

Малая высота шахты.

При высоте трубы менее 5 метров, существенно снижается сила тяги. При расположении в одном модуле вентиляционной и дымоотводящей трубы и недостаточной высоте последней возрастает риск затягивания газов назад в вентиляцию.

Ошибка исправляется путём наращивания дымоходной трубы до необходимого уровня.

Слишком малое или большое сечение.

Не только уменьшает тягу, но и может нарушить герметичность контура в целом.

Корректируется тяга установкой на оголовок дымохода флюгера или турбовинта, защищающих контур от задувания и эффекта обратной тяги в ветреную погоду. Однако в штиль они будут бесполезны.

Неподходящий материал и дефекты строительства.

Материал должен соответствовать техническим параметрам эксплуатации, а монтаж осуществляться в строгом соответствии с нормативами.

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета. После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш

Обратите внимание, каждое соединение модулей сэндвича стянуто хомутом. Для внутреннего дымохода это тоже справедливо. https://www.youtube.com/embed/ZUFeXlfm5cw

Инструкция по сборке и монтажу дымовой трубы для камина

Сборка каминного дымохода происходит снизу вверх после установки и фиксации топки

Все швы трубы должны быть надежно загерметизированы, особое внимание уделяют местам стыков трубы с переходниками и другими отдельными элементами

Алгоритм установки дымовой трубы:

  1. Все элементы трубы сначала соединяются между собой.
  2. Труба насаживается сверху на патрубок дымосборника, фиксируется металлическим хомутом и герметиком.
  3. Места соединения частей трубы дымохода дополнительно обматываются алюминиевым скотчем.
  4. В нижней части конструкции устанавливается специальный гибкий фиксирующий элемент – он будет удерживать трубу с учетом температурного расширения металла.
  5. В кровельной части труба дымохода обжимается специальным хомутом и укрепляется с помощью заклепок.
  6. В отверстии перекрытии устанавливается металлический уголок, в который помещают трубу дымохода. Уголок фиксируют с помощью крепежных элементов.

После завершения монтажа трубы дымохода можно сделать кирпичную облицовку либо замаскировать ее любым стеновым материалом

Перед этим важно позаботиться о теплоизоляции трубы, если она находится не внутри шахты в стене. Это обеспечит дополнительную безопасность конструкции, которая достаточно сильно нагревается дымом

На верхнюю часть дымохода, возвышающуюся над кровлей, желательно установить специальный защитный элемент – козырек или дефлектор. Второй вариант более предпочтителен, т.к. он создает дополнительную тягу, повышающую производительность печного оборудования, а также защищает дымоход от попадания воды, снега, листьев и других засорений.

https://youtube.com/watch?v=S-LcJbn-xkk

Нормы СНиП по установке дымоходов

Планируя собрать в частном доме дымоход своими руками, необходимо учитывать требования СНиП 41–01–2003. Основные требования, которые необходимо соблюдать в частном доме:

Нормы установки дымоходов

  • Горизонтальных участков должно быть как можно меньше. Если без них обойтись невозможно, то длина каждого из них не должна превышать 1000 мм.
  • Если крыша плоская, то наружная дымоходная труба должна возвышаться над нею на расстоянии минимум 1 метра.

При скатной кровле существуют следующие условия для внутренних дымоходов:

  • При расстоянии от конька до трубы менее 1500 мм последняя должна возвышаться над коньком на 500 мм минимум.
  • При расстоянии от 1500 до 3000 мм — должна быть вровень с уровнем конька.
  • Если расстояние превышает 3000 мм, то в данном случае высота возвышения трубы должна совпадать с линией величиной в 10 градусов от горизонта коньковой части.

Это основные выдержки из правил о том, как сделать вытяжку для дыма.

Размещение топки и дымохода

Перед тем, как устанавливать камин и ставить дымоход, делают план помещения, в котором нужно учитывать размеры дома, высоту дымохода, материал конструкции и вид топлива. Металлические и стальные трубы подходят для жидкого или газообразного топлива, с прессованными и твердыми «дровами» лучше справятся кирпичные и керамические дымоходы. Строители большой акцент делают на размещении трубы:

При внешнем расположении этом камин мог располагаться внутри дома у внешней стены, а часть дымохода оказывалась «на улице».
При внутреннем (стенном) положении дымоход проходит в доме, дым в трубе остывает постепенно, не образуя конденсата. Дымоход и камин занимают много места, поэтому рекомендуют размещать топку у внутренней стены дома. Так удается не только решить дизайнерские задачи, но и использовать все тепло

Нужно учитывать нагрузку на несущие конструкции и уделить внимание изоляции обогревающих частей, герметичности трубы.
Насадные трубы расположены прямо над топкой, образуя единую вертикальную конструкцию;
Коренные или отдельно стоящие дымоходы нуждаются в отдельном фундаменте, ведь их располагают сбоку от топки.

7фотографий

Какой бы вариант камина и расположение дымоходы вы не выбирали, подумайте про вентиляционную систему и защиту от возгорания, теплоизоляцию.

Устройство основания камина

В зависимости от габаритов и используемого материала вес топки может быть больше 100 кг, а с учетом облицовки иногда и свыше 500 кг. Плюс вес кирпичной перегородки, защищающей деревянную стену дома. Это уже практически 1000 кг. Добавим еще вес дымоотвода. Такая конструкция требует наличия термостойкого прочного основания.

Поэтому перед кладкой камина демонтируется напольный слой и роется котлован. На его дно укладывают слой щебенки, уплотняют и заливают раствором из смеси песка и цемента в соотношении 3:1.

Далее укладывают рубероид для гидроизоляции.

Перед камином на деревянном полу укладывается лист металла.

Для возведения пристенных каминов изолируется примыкающая к ним стена здания с помощью жаропрочных материалов, например, кирпича.

При кладке его основания применяют красный кирпич, при создании топки – огнеупорный. При строительстве дымохода применяются листы металла.

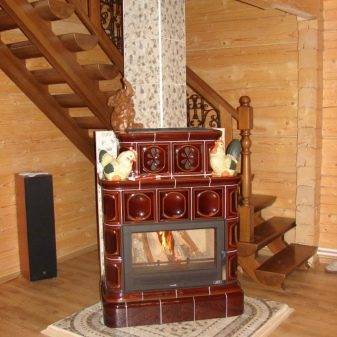

Установка камина в деревянном доме

Несмотря на возросшую популярность кирпичных каминов, они имеют один серьезный недостаток – неспособность качественно прогреть весь дом.

Кроме того, часть тепла выходит через трубу. Более рациональным решением для деревянного дома можно назвать установку печи-камина. Такая конструкция дает возможность не только обогревать помещение, но и готовить еду.

Также они отличаются простотой монтажа и большей безопасностью в использовании. Если необходимо обогреть дом в несколько этажей, достаточно подключить к печи контур водяного отопления.

Современные печи-камины не требуют проектировки и профессионального монтажа, достаточно выбрать понравившуюся модель и произвести несложную установку.

Основные достоинства современных каминов:

  • экономичны;
  • снабжены системами регулирования параметров горения;
  • не предполагают установку прочного основания и создания защитных стен в доме;
  • имеют повышенную теплоотдачу;
  • снабжены закрывающейся топкой с термостойким самоочищающимся стеклом;
  • имеют отсоединяющийся зольник;
  • способны равномерно обогреть всю площадь дома.

Конструктивно существуют два типа таких установок:

  • с воздушной системой обогрева;
  • с водяной системой обогрева.

Если дом имеет мало межкомнатных перегородок и используется в качестве дачи, в которой люди проживают наездами, вполне подойдет система воздушного отопления. При постоянном проживании, а также в многокомнатном или многоэтажном доме рационально применять систему водного отопления. Для этого к радиатору подключается водяной контур.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
