Монтирование подвесной конструкции поэтапно
Сверление вертикальных ручек профилей
На этом этапе производится засверловка профиля ручки для его
сопряжения с горизонтальными соединителями и роликами. С этой целью в верхней
части профиля ручки на расстоянии 7 мм и в нижней части на
расстояниях 7 и 42 мм засверливаются по два отверстия. Первое
отверстие диаметром 5 мм делается сквозным, а наружное на 10 мм не
на всю глубину, чтобы можно было “утопить” головку винта или
самореза.
| Рис. 3. Схема сверления ручки профиля сверху и снизу для сборки и крепления роликов и колёс |
Через отверстие на расстоянии 7 мм от верха профиля производится
соединение профиля ручки с верхним соединительным профилем и с
верхним роликом. Для соединения используется большой саморез (рис.
4).
| Рис. 4. Соединение профиль ручки с верхним соединительным профилем и верхним роликом, используя большой саморез |
Через отверстие на расстоянии 7 мм от низа профиля производится
соединение профиля ручки с нижним роликом с помощью винта с
метрической резьбой, через отверстие на расстоянии 42 мм делается
соединение с нижним соединительным профилем с использованием опять
же большого самореза.
| Рис. 5. Соединение профиль ручки с нижним колесом, используя винт с метрической резьбой |
Естественно, возникает вопрос”Почему
именно такие расстояния для сопряжения ручки с соединительными
профилями?” Для того, чтобы получить ответ, обратимся к сечениям верхнего и нижнего соединительных профилей
(рис. 6 и 7).
Чтобы определить точку сверления на верхней части профиля, от
высоты верхнего соединительного профиля (рис. 6) в 22 мм отнимаем
5+10 = 15 мм и получаем те самые 7 мм.
| Рис. 6. Поперечное сечение верхнего соединительного профиля |
Чтобы определить точку сверления (рис. 7) на нижней части
профиля, от высоты нижнего соединительного профиля в 57 мм отнимаем
5+10 = 15 мм и получаем 42 мм, что указаны на рисунке 3.
| Рис. 7. Поперечное сечение нижнего соединительного профиля |
Чтобы использовать схему, |
Наклейка буферной ленты
Буферная лента нужна обязательно, она будет защищать внутреннее пространство шкафа от пыли, а также смягчать удары двери об боковину при закрывании.
Клеят ее в самом конце, когда уже не нужен доступ к регулировочным винтам, т.к. она закрывает все отверстия на вертикальном торце двери.
Есть два вида буферной ленты, различающиеся по длине ворса:
- Короткая (до 6мм)
- Длинная (до 12мм)
По возможности, при заказе системы покупайте буферную ленту с длинным ворсом. Хоть ее и не часто используют, но все же длинный ворс обеспечит вам более комфортное использование шкафа.
Цвет буферной ленты подбирается в зависимости от цвета системы.
Поклейка буферной ленты много времени у вас не займет. Снимаем защитную пленку с обратной стороны ленты и клеим щетку на вертикальный торец двери.
На этом наша работа заканчивается, снимаем защитную пленку с профиля, с помощью тряпки и жидкости для мытья стекол доводим зеркала до идеального блеска — и наш шкаф можно завешивать вещами.
- Делаем замеры помещения
- Создаем проект шкафа купе
- Рисуем сборочный чертеж шкафа
- Фурнитура для шкафа купе
- Расчет шкафа купе
- Сборка и установка шкафа купе
- Установка дверей шкафа купе
Фотоотчет о сборке
Монтаж двери купе: особенности конструкции
Конструкция может показаться сложной, но на самом деле это не так. Купейные двери (они же именуются «раздвижными системами») чаще всего используют для ниш – углублений в стене. Такое сооружение будет выглядеть, как шкаф. При этом оно не будет занимать пространство в комнате.
Купейная дверь может быть установлена и в других местах. Например, ее нередко используют для отделения туалета и коридора. Межкомнатная дверь требует монтаж пенала: в него она будет «убираться» при раздвигании. Вот здесь возникает сложность: чтобы установить пенал, придется разрушить значительную часть стены. Разумеется, это не всегда возможно.
Внешне двери выглядят как простое полотно, которое двигается из стороны в сторону. Количество створок может варьироваться, что влияет на особенности крепления. Дверные ручки у таких конструкций не должны сильно выпирать, чтобы не мешать движению.
Материалы
Прежде чем ставить дверь своими руками – определитесь с материалом. Он может быть практически любым
Обратите внимание, что у каждого материала есть свои преимущества и недостатки: не стоит ориентироваться только по внешнему виду. Основной критерий – плотность изделия, поскольку она прямо влияет на износостойкость
Самые популярные виды:
- пластик;
- дерево;
- стекло.
Несколько реже применяются смеси металлов.
На что стоит обратить внимание при выборе
Главные показатели – ширина и высота. Неправильно подобранные размеры приведут к тому, что полотно, вероятно, застрянет при движении или не сможет «спрятаться» до конца.
Также при выборе учитывайте, что некоторые типы материалов могу быть особенно прихотливыми, недолговечными или даже опасными для здоровья. К последним можно отнести стекло: при его повреждении есть риск попадания осколков в людей и домашних питомцев. Поэтому перед принятием решения обязательно спрашивайте, покрыт ли материал защитной пленкой: она предотвратит разбрасывание острых осколков по всей комнате.
Список необязательных элементов
Фурнитура состоит из множества составляющих, поэтому людям и кажется, что монтаж двери-купе такой сложный. Но есть и несколько необязательных частей, которые нужны исключительно для декорирования. К таковым относятся П-образный профиль, прямой и фасонный упор. Они никак не влияют на работу раздвижной двери, поэтому от их покупки можно смело отказаться.
Виды конструкций раздвижных дверей
Прежде чем купить раздвижные двери для гардеробной, стоит ознакомиться с существующими разновидностями. В зависимости от площади гардеробной, ширины проёма или личных предпочтений можно отдать предпочтение определённому варианту. Предлагаем познакомиться с наиболее популярными видами и их отличительными особенностями.
Конструктивные особенности системы зависят от места установки
Откатные двери для гардеробной
Перемещение створок откатных дверей для гардеробной осуществляется на роликах по рельсу, закреплённому над створками. К монтажу подобных систем предъявляются повышенные требования. Рельс должен монтироваться на прочную стену, которая сможет выдержать эксплуатационную нагрузку.
В состав дверной системы входит алюминиевый профиль и рама, роликовые механизмы и стопоры. Количество роликов выбирается индивидуально в зависимости от веса створок. Стопоры предотвращают сход дверей с направляющего рельса. К основным преимуществам откатных дверей относится:
- бесшумность работы. Шариковые подшипники и силиконовое покрытие на роликах позволяют предотвратить появление характерного шума;
- длительный срок службы. Повышенная жёсткость и достаточная прочность направляющего рельса позволяют обеспечить достаточную прочность дверной системы.
Откатные не создают шума в процессе эксплуатации
Раздвижные двери для шкафа-купе
Для движения створок в подобных конструкциях используются роликовые механизмы. Благодаря этому в процессе эксплуатации одно полотно заезжает за другое. Плавность хода раздвижной двери для шкафа-купе обеспечивается подшипниками, входящими в состав роликовых механизмов. Направляющие рельсы крепятся к потолку и полу.
При выборе подобной системы для гардеробной следует помнить, что нижний направляющий рельс будет исполнять роль порожка, что может доставить определённые неудобства в процессе эксплуатации. Внутри него будет постоянно скапливаться грязь и пыль, которые надо будет своевременно удалять, чтобы роликовый механизм функционировал исправно. Фото дверей-купе в гардеробную позволяют понять особенности данной конструкции.
Раздвижные двигаются по двум направляющим
Статья по теме:
Складные двери для гардеробной
Оптимальный вариант в условиях ограниченного пространства. В процессе эксплуатации складные двери для гардеробной собираются пополам, а потом сдвигаются в нужную сторону. Их основным преимуществом является эффектный внешний вид. Они способны стать оптимальным вариантом для помещения, оформленного в стиле минимализма.
Складные конструкции оптимальны в условиях ограниченного пространства
Раздвижные двери «гармошка»
В состав подобных систем входит несколько полотен, которые между собой соединяются при помощи торцевых петель. Это значительно усложняет самостоятельное изготовление раздвижной двери «гармошка». Монтаж подобных систем также стоит доверить специалистам.
Ширина полотен выбирается индивидуально
Во внимание берётся ширина проёма и габариты места, которое можно выделить под сложенную конструкцию. Направляющие монтируются на пол и потолок. «Гармошка» включает несколько полотен
«Гармошка» включает несколько полотен
Рото-двери
Основой рото-дверей является поворотный механизм. Благодаря его наличию створка двери вращается вокруг своей оси, открываясь в любом направлении. Для запирания такой двери практически не используется механический замок с языком. Предпочтительным вариантом является магнитная система, позволяющая зафиксировать створку в нужном положении.
Рото-двери открываются в обоих направлениях
Реечные двери для гардеробной
Подобные конструкции являются оптимальным вариантом для глухих помещений. Реечные двери для гардеробной обеспечивают свободную циркуляцию воздуха. В результате формируется оптимальный микроклимат для хранения вещей.
Полотна могут иметь различный внешний вид. Рейки могут располагаться не только горизонтально или вертикально, но и под углом. При желании можно сформировать рисунок. Для изготовления реечных изделий для гардеробной используется преимущественно сосновый брус, который для придания желаемого внешнего вида сверху лакируется.
С реечными раздвижными дверями поддерживать микроклимат несложно
Описание
Второе название раздвижных дверей — слайдер: именно таким образом данная модель именуется в странах Запада, откуда они, собственно, и попали в наш быт. Особенность данного типа дверей в том, что они устанавливаются не на петлях, как мы все привыкли, а двигаются по специальным узким рельсам на роликах.
В итоге получается существенная экономия пространства, более рациональное и эргономичное использование имеющихся квадратных метров. А кроме того, раздвижные двери еще и довольно долговечны, если эксплуатировать их «без фанатизма» и аккуратно. Какие существуют стандартные размеры дверных коробок, можно посмотреть здесь.
На видео- как установить раздвижные межкомнатные двери:
Как снять дверь купе?
Способы снятия створки зависят от типа раздвижной системы. Если сверху стоят ролики с одним колесом, а снизу направляющий нож, то полотно слегка приподнимают, чтобы нож вышел из паза. Низ оттягивают на себя. Под наклоном полотно опускают на пол. В это время из направляющей должны выйти ролики.
Если сверху и снизу створки стоят двойные ролики, то сначала откручивают ограничители. Дверное полотно просто выкатывают из направляющей. Раздвижные системы премиум класса оснащены доводчиком. Крепление механизма откручивают только от полотна. Доводчик остаётся висеть на дверной коробке.
Раздвижная система удобна в использовании и легко устанавливается. При соблюдении правил эксплуатации качественные ролики прослужат долгие годы.
Монтаж дверей
Рассмотрим, как должна проходить установка дверей, взяв для примера наиболее простой вариант – монтаж одностворчатой дверей с одной направляющей. Дверное полотно сдвигается вдоль стены.
Выполнение разметки
На первом этапе выполнения работ, необходимо произвести измерения и подготовку проема
Важно, чтобы проем имел правильную прямоугольную форму. Горизонтальная стойка проема должна быть строго параллельна полу, так же, параллельными должны быть вертикальные стойки проема
Далее нужно будет произвести разметку места расположения направляющей, сделать это можно двумя способами:
- Первый способ: измеряем высоту дверного полотна. Прибавляем к полученной цифре 2 см (для образования зазора в нижней части двери) и высоту роликового механизма (как правило, 5 см). Откладываем полученную высоту на стене у проема и при помощи уровня проводится горизонтальная линия.
- Второй способ: Полотно двери устанавливается к проему, по его верхней створке проводится линия. Затем вверх от полученной линии вверх откладывается 7 см (высота ролика плюс высота зазора). Проводится линия по сделанным меткам, ее горизонтальность проверяется уровнем.

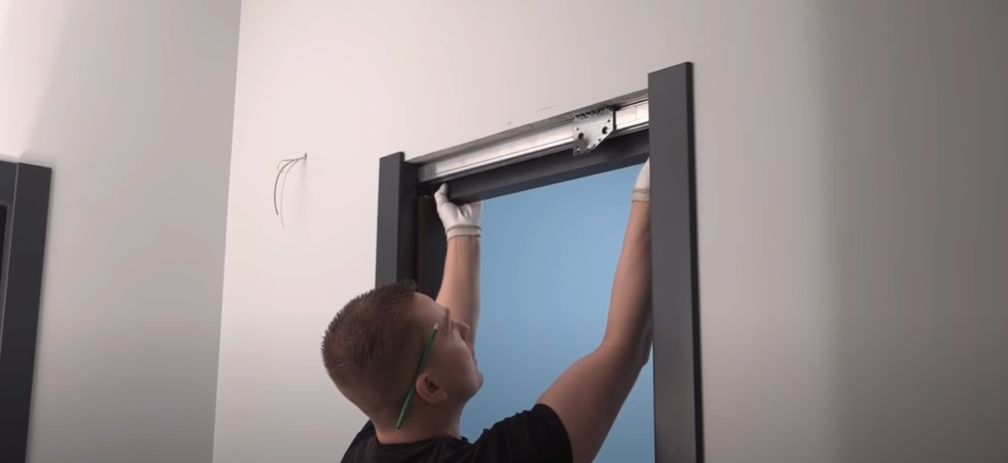

Крепление направляющей
Это один из наиболее важных этапов монтажа раздвижных дверей, инструкция предписывает действовать так:
- По намеченной линии к стене при помощи дюбелей крепится брус с сечением 40 мм.
- Необходима правильная установка бруса. Его крепят над проемом так, чтобы половина длины бруса приходилась на стене, на которую будет сдвигаться створка раздвижных дверей.
Подвешивание створки
После закрепления направляющей необходимо будет выполнить следующие действия:
- Собрать и установить в направляющую каретки роликовых механизмов. Как это сделать, можно посмотреть на видео. Необходимо вставить в каретки соединительный болт, так, чтобы он выступал в нижней части механизма. Затем ролик аккуратно вводится в направляющую. Если каретка собрана правильно, то она легко будет двигаться по направляющей.
- На верхнем торце двери производится установка скоб роликового механизма. Крепятся они строго по центральной линии по толщине двери.
- Теперь нужно осуществить подвешивание полотна дверей и закрепление роликов к скобкам болтами.
- По краям направляющих необходимо установить ограничители, которые не позволят двери выскочить из направляющей.
- На последнем этапе нужно будет закрепить декоративный наличник, который закроет механизм открывания.
Итак, установка раздвижных дверей своими руками вполне возможна. Процесс монтажа нельзя назвать чрезмерно сложным, но вот аккуратности и терпения потребуется немало. Чтобы не допустить ошибок, которые существенно затруднят эксплуатацию раздвижной двери, стоит предварительно посмотреть видео материалы, в которых подробно описаны монтажные работы.
Post Views: 266
Разновидности раздвижных дверей
Вид и конструкция двери определяются местом её установки, а также умением и возможностями хозяина квартиры. Межкомнатные двери отличаются от дверей мебельных, дверцы для большого шкафа непохожи на дверцы для маленького. И конструкции, и материалы, и дизайн у них будут разными.
ФОТО: srbu.ruСхемы одностворчатой и двустворчатой раздвижной двери-купе
Двери-купе
Термином «дверь-купе» обозначается большая группа разнообразных конструкций, общим признаком у которых является способ перемещения дверного полотна вдоль стены на колёсиках. А ещё у этих дверей нет короба, но имеется раздвижной механизм. При этом конструкторские решения способа перемещения полотна двери будут разными.
Двери-купе экономят место в квартире. А там, где расположено несколько дверей рядом, принцип купе обеспечивает безопасность – одновременно открытые двери никогда не столкнутся.
Раздвижные двери делают из натуральной древесины, древесно-стружечных плит, ударопрочного стекла, а комбинированные – из нескольких материалов. Выбирая материал, следует руководствоваться дизайнерскими и техническими соображениями.
Множество вариантов раздвижных дверей собраны в две группы – параллельно-сдвижные системы и раздвижно-складные. Модели первой группы похожи на гармошку. Модели второй группы различаются между собой числом створок и способом открывания.
Полотна одностворчатых и двустворчатых дверей двигаются в обе стороны от дверного проёма параллельно стене.
Каскадные конструкции
У каскадных моделей створки тоже двигаются параллельно стене, но в одну сторону. При этом одна створка стационарная, а другие можно одновременно все собрать с одной стороны дверного проёма. Такие схемы можно применять при намерении сделать в комнате мобильную перегородку. В этом случае дверные створки делают стеклянными, и каждая створка ездит по своему направляющему рельсу.
ФОТО: avatars.mds.yandex.netСхема каскадной раздвижной двери
ФОТО: avatars.mds.yandex.netЧетырёхстворчатые двери каскадного типа
Раздвижная «гармошка»
Основными частями двери «гармошка» являются механизм перемещения и дверные створки. В верхней части дверного проёма монтируется направляющий рельс, по нему ездят ролики. Для большей устойчивости и предотвращения качаний внизу на полу можно тоже установить малозаметный рельс. Но он всегда будет в пыли, а также в нём может скапливаться грязь и мешать перемещению створок. Следует отметить, что промышленность разработала и производит верхние рельсы такой конструкции, что они являются самодостаточными в смысле прочности, и нижнее усиление при этом не требуется.
Дверные панели в верхней части имеют ролики, которые катаются по направляющей. В ролики вмонтированы шариковые подшипники. Дверные панели соединены между собой петлями. Смонтированный в системе стопор обеспечивает её фиксацию в нужном положении.
Двери «гармошка» экономно используют пространство. Такой конструкцией можно разграничивать жилые зоны, например в гостиной выделить кухонную зону или кладовую. Монтаж гармошки» не составляет труда, а размеры створок можно легко менять.
Но уровень шумо- и теплоизоляции у таких дверей низкий, а большое количество подвижных частей снижает срок службы.
ФОТО: avatars.mds.yandex.netРаздвижная дверь «гармошка»
Радиусные раздвижные конструкции
Оригинальный элемент квартирного дизайна формирует интерьер непривычной конфигурации. В интерьере отсутствуют прямые линии, а кривизна может менять направление и величину радиусов. Типовые решения радиусных конструкций носят название радиальных. Дизайнеры утверждают, что этот приём создаёт визуальный эффект расширения пространства.
Радиусные двери начинали своё завоевание потребителей с роскошных квартир, но сейчас стали обыденным явлением. Эти устройства не экономят пространство в квартире, а являются инструментом оригинального зонирования. Их установка требует от интерьер-дизайнера безупречного вкуса и инженерного расчёта. Изделие должно соответствовать общему стилю оформления квартиры.
В одной конструкции могут одновременно присутствовать самые различные створки, в том числе распашные и неподвижные. Возможна установка частично или полностью застеклённых дверей, глухих и комбинированных. В основном радиусные двери изготавливаются по индивидуальным заказам, а материалы для этого используются самые качественные и дорогие. Поэтому и сами радиусные изделия имеют высокую цену.
ФОТО: avatars.mds.yandex.netРадиусная конструкция раздвижной двери
Разновидности дверей
Существует много разновидностей раздвижных дверей, поэтому, прежде всего, нужно выбрать вариант конструкции и установки:
Если установка межкомнатных дверей раздвижного типа производится с целью экономии места, то рекомендуется использовать наиболее простой вариант конструкции. Дверь крепится на направляющей, которая расположена над дверным проемом, при открывании двери, створка смещается вдоль стены.
При необходимости зонирования большого помещения при помощи раздвижных дверей, планируется установка перегородок, оборудованных сдвижными створками. При закрытых створках помещения изолированы друг от друга, при открытых – создается впечатление общего пространства.
Как установить раздвижные межкомнатные двери своими руками?
К монтажу раздвижных межкомнатных дверей приступают после выравнивания стен. В комнате должен быть чистовой пол и проверена вертикальность дверного проёма. Если напольное покрытие отсутствует, то при выполнении замеров учитывают его толщину.
Основной проблемой, как установить двери купе является сложность монтажа верхней балки и рельса. Рейлинг должен быть идеально выставлен по уровню и высоте, плотно прилегать к стене, надёжно зафиксирован анкерами.
До начала монтажных работ определяют, в какую сторону будет откатываться створка. Если изделия два, то предусматривают свободное пространство с обеих сторон проёма.
Инструкция по установке раздвижной двери состоит из пунктов:
- монтаж бруса;
- крепление рельса;
- сборка механизма и навешивание полотна;
- установка фурнитуры;
- декоративная отделка проёма.
Монтаж бруса
Начало монтажа дверей купе предусматривает нанесение разметки на стену для верхнего бруса. Створку плотно прислоняют к проёму. С учётом ширины рельса и зазора 5 мм на стене отмечают границу расположения балки. Полотно отставляют в сторону. По отметке проводят горизонтальную линию.
Для открывающейся вправо створки брус располагают так, чтобы его середина находилась над правой частью коробки. По уровню выставляют горизонтальность. В брусе и стене просверливают отверстия и делают надёжное крепление анкерами верхней балки.
Монтаж направляющей
При монтаже сдвижных дверей верхний рельс прикручивают саморезами к нижней плоскости бруса. Для удобства его можно закрепить к балке заранее. После фиксации в рельс вставляют ролики и прогоняют для проверки беспрепятственного скольжения.
Если монтаж межкомнатной двери купе предусматривает нижнее крепление, то установку направляющей выполняют тремя способами:
- В напольном покрытии вырезают паз. Внутрь погружают нижний рельс для роликов.
- Направляющую фиксируют сверху к напольному покрытию без вырезки паза. С обеих сторон закрывают порогом.
- Направляющую устанавливают на торец нижней части створки внутрь заранее прорезанного паза.
Третий способ подходит, если вместо нижних роликов используется направляющий нож, который просто придерживает открывающееся полотно. Элемент фиксируют к напольному покрытию.
Как собрать раздвижные двери?
Начинают сборку раздвижной двери с установки роликов. Расположение выбирают, руководствуясь инструкцией производителя. Ролики могут устанавливаться с отступом от края 1/6 ширины створки или непосредственно на краю. Во втором варианте отступ образуют монтажные пластины.
На торце отмечают карандашом место для роликов. Можно предварительно просверлить отверстия для свободного входа метизов. Монтажные пластины прикручивают саморезами длиной не менее 70 мм. В них вставляют резьбовые опоры, боковые крышки. На резьбу штырей накручивают платформу роликов.
Если у раздвижных дверей на роликах снизу будет установлен направляющий нож, то в торце полотна делают паз на 2 мм шире его толщины. Сам рельс можно даже не устанавливать. Глубина обычно составляет от 10 до 18 мм. Паз выбирают не на всю ширину торца полотна, а оставляют на краях участок без прорези около 10 мм. Это будут ограничители.
По окончании сборки механизма приступают к установке сдвижной двери своими руками на подготовленные направляющие. Изделие прокатывают по рельсу для проверки хода.
Монтаж фурнитуры
Финалом установки откатной двери своими руками является монтаж фурнитуры. Все элементы удобней крепить до навешивания полотна. Сначала нужно установить в полозья ограничитель для двери – резиновый амортизатор. Створку ещё раз проверяют на свободный ход, отмечают места для ручек и замка и снимают полотно с направляющей.
Для фурнитуры вырезают пазы. Вырубку древесины обычно выполняют стамеской. Частично помогает высверливание. После монтажа ручек и замка створку обратно навешивают на направляющую.
Отделка проёма
По окончании установки навесных дверей приступают к декорированию проёма доборами и наличниками. Элементы придают завершённый вид конструкции. Для того чтобы скрыть механизм, к брусу крепят доборную доску.
Как установить нижнюю направляющую?
В установке нижнего трека нюансов больше. В первую очередь место установки зависит от размера и конфигурации направляющей, во вторую — от вида вертикального профиля, из которого собрана рамка двери-купе.
Поскольку премиальный нижний трек отличается шириной от классического, а симметричность или асимметричность вертикального профиля определяет вид верхних роликов и их положение в корпусе шкафа, то различия в нанесении разметки под монтаж и установке существенные.
Нижний трек для дверей в симметричном профиле
В Техническом каталоге приведены схемы монтажа треков в зависимости от конфигурации вертикального профиля и в системе Premial, и в системе Elephant, и в системе Furnial.
Если профиль-ручка дверей-купе симметричная (закрытая) — I, П, Н или Furnial Омега, то центральный горизонт нижнего трека выравнивается по центру верхнего трека. Это обусловлено строением и креплением роликов в вертикальном профиле двери.
Поскольку ширина верхней направляющей 80 мм, ширина полукруглой нижней направляющей около 62 мм, если их отцентровать относительно друг друга, то получится, что лицевой край нижнего трека должен пройти на расстоянии около 9 мм от торца дна/боковых стоек шкафа-купе:
(80/2) — (62/2) = 40-31 = 9 мм
Т.е. при установке полукруглого нижнего трека мы должны сдвинуть его от лицевой кромки дна внутрь корпуса примерно на 9 мм.
У классической нижней направляющей ширина 62,5 мм, поэтому такую направляющую необходимо сдвинуть вглубь шкафа не менее, чем на (80/2) — (62,5/2) = 40-31,25 = 8,75 мм. Т.е. приблизительно те же 9 мм.
Нижний трек для дверей с асимметричным профилем
В асимметричном вертикальном профиле (С, С Classic, L, Cat, Swan, Fish, Flat Cat, Furnial, Furnial Эконом) верхние ролики типа С крепятся по-другому, с явным сдвигом в сторону фасадной части (асимметрично вертикальной оси двери).
Поэтому при установке нижний трек выравнивается дальним краем по дальнему краю верхней направляющей (см. на рисунок).
Таким образом, классическая и премиальная нижние направляющие крепятся на расстоянии около 17,5 мм (80 — 62,5) и 18 мм (80 — 62) от торца дна/боковых стоек.
Поскольку узкорамочная система Elephant используется только с асимметричными конфигурациями вертикальных профилей и интегрируется с треками Premial, то схема установки нижнего трека здесь совпадает — выравниваем треки по дальнему (внутреннему) краю.
Для фиксации нижней направляющей используйте двусторонний скотч или «жидкие гвозди».
Вставьте готовые двери-купе, следуя инструкции, и, убедившись в ровном их расположении, закрепите нижний трек в корпусе с помощью саморезов (по центральному горизонту) с шагом в 20-40 мм.
Монтажные работы
Рассмотрим, как установить межкомнатные двери с откатным механизмом открывания, выполняя работы своими руками.
Установка направляющей
Это один из самых важных моментов монтажа, от точности выполнения которого зависит удобство пользования дверью. Работы проходят так:
- Устанавливаем створку к проему, чтобы наметить положение ее верхней кромки на стене. Проводим по намеченным точкам линии.
- Отмеряем вверх от намеченной линии 7 см и проводим еще одну линию. Проверяем горизонтальность линий, используя уровень.
- Саморезами или дюбель-гвоздями крепим к стене брус с сечением 40 на 40 или 50 на 50 мм.. Брус должен располагаться строго горизонтально и быть плотно прижатым к стене.
- К торцу установленного бруса крепим направляющую. Необходимо правильно определить положение отверстий для крепежа. Для этого толщину створки полотна двери нужно разделить на два, и к полученному числу прибавить величину дистанции от стены. Определив место крепления с одной стороны, направляющую закрепляют с одной стороны саморезом. Затем аналогично проводят расчеты и определяют место крепежа с другой стороны. Проверив горизонтальность расположения направляющей, ее окончательно закрепляют.
Установка роликовых механизмов и подвешивание дверей
- Соединительные болты вкручиваем в каретки так, чтобы конец болта выступал наружу.
- Собранные каретки вставляем в направляющие. Они должны свободно двигаться, если этого не происходит, значит, в процессе монтажа допущены ошибки.
- Устанавливаем на верхней части дверной створки скобы для крепления ролика. Располагать их нужно строго по средней линии по толщине двери. Скобы нужно располагать так, чтобы их вырезы были направлены к стене.
- Если дверь устанавливается с нижней направляющей, то необходимо в нижней части двери выполнить паз при помощи фрезера.
- Производим навешивание полотна. Выполнить эту работу своими руками в одиночку крайне сложно, поэтому стоит привлечь помощников. Один человек будет поддерживать створку, второй осуществлять крепление, закручивая болты.
- Для установки двери на нижнюю направляющую, нужно слегка отвести створку и аккуратно ввести в выполненный заранее паз лезвие ножа направляющей.
- Производится установка ограничителей в направляющие. Затем проводим установку декоративной планки, которая прикроет направляющую и ролики.
Откатные двери удобны в использовании, имеют долгий срок службы и привлекательно выглядят. Процесс установки таких дверей не столь сложен, чтобы его нельзя было выполнить своими руками. Поэтому можно планировать самостоятельную установку, предварительно изучив инструкции по сборке механизма и установке дверей.
Инструменты и материалы
Что нам понадобится, чтобы собственными силами установить двери.
- Сама дверь вместе со всеми комплектующими: наличниками, коробкой, полотном и т. д.
- Необходимая дополнительная фурнитура. Это ролики, рельсы (направляющие), а также замки и ручки, если они предусмотрены моделью.
- Понадобится брус 50 см на 30 для того, чтобы закрепить рельсы. Крепление будет производиться при помощи метизов, поэтому про них тоже не забудьте.
- Строительный уровень понадобится для того, чтобы двери были установлены ровно. Также для этой цели не помешает рулетка.
- Мелкая ножовка поможет скорректировать длину рельсов.
- Дрель и стамеска помогут проделать необходимые отверстия в нужных местах.
Внимание: опытные специалисты-установщики советуют для модели весом более 27 кг использовать четыре ролика, а в том случае, когда дверь весит меньше, достаточно будет и двух. Возможно вам также будет интересно узнать и понимать о том, какие бывают входные железные двери
Возможно вам также будет интересно узнать и понимать о том, какие бывают входные железные двери.
