Типы схем открытого теплоснабжения
В открытой схеме системы отопления движение теплоносителя осуществляется двумя различными способами. Первый вариант – естественная или гравитационная циркуляция, второй – принудительное или искусственное побуждение от насоса. Выбор схемы зависит от этажности и площади постройки, а также от предполагаемого теплового режима.
Естественная циркуляция в отоплении
В гравитационной системе отсутствует какой-либо механизм для обеспечения движения теплоносителя. Процесс осуществляется исключительно за счет расширения горячей воды. Для работоспособности схемы предусматривается разгонный стояк, высота которого – не менее 3,5 м.
Если пренебречь установкой вертикального транзитного стояка, то высока вероятность, что теплоноситель, поступающий от котла, не будет развивать достаточную скорость
Система теплоснабжения естественного циркуляционного типа оптимально подходит для построек площадью до 60 кв. м. Максимальной протяженностью контура, способного обеспечить теплом, считается магистраль 30 м. Немаловажный фактор – высота строения и этажность дома, позволяющая монтировать разгонный стояк. Схема естественной циркуляции не подойдет для низкотемпературного режима применения. Недостаточное расширение теплоносителя не создаст должного давления в системе.
Возможности самотечной схемы:
- Подключение к теплым полам. На водяной контур, ведущий к полу, монтируется циркуляционный насос. Остальная система функционирует в обычном режиме. При отключении электричества дом продолжит отапливаться.
- Работа с бойлером. Нагревательный прибор монтируется вверху системы – немного ниже расширительного бака.
Для обеспечения бесперебойной работы на бойлер можно установить насос. Тогда схема теплоснабжения и производства ГВС автоматически переходит в разряд принудительных вариантов. Дополнительно монтируется обратный клапан, предотвращающий рециркуляцию теплоносителя.

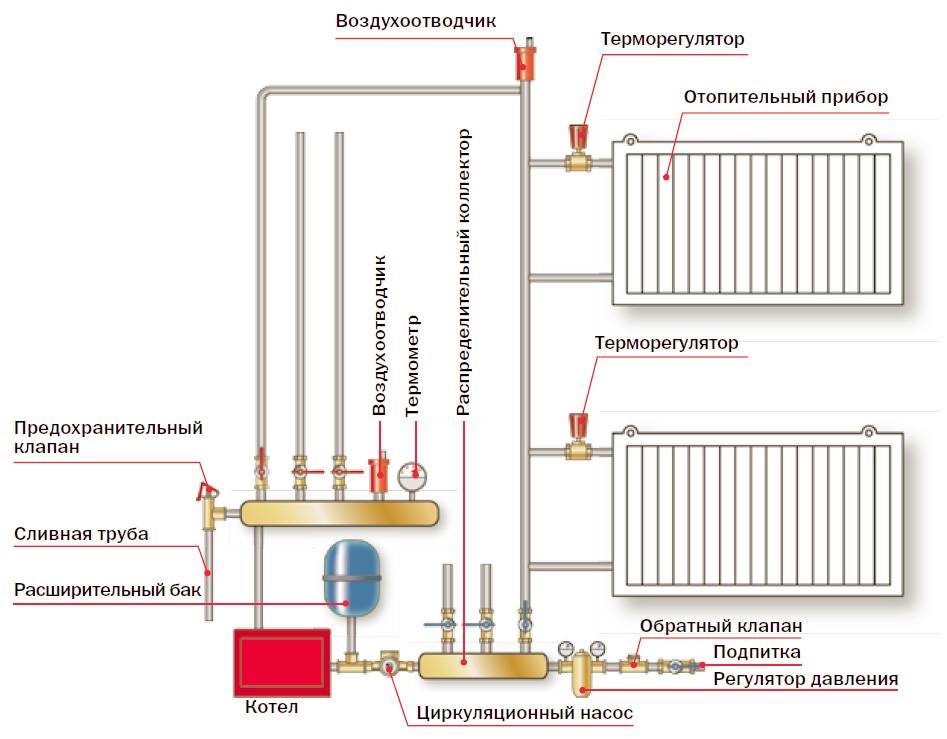

Принудительная система с насосом
С целью повышения скорости теплоносителя и сокращения времени на обогрев помещения, встраивается насос. Движение потока воды увеличивается до 0,3-0,7 м/с. Интенсивность теплоотдачи возрастает, и ветви магистрали прогреваются равномерно.
Насосные схемы сооружают как открытого, так и закрытого типа. В открытых контурах расширительный бачок устанавливается в наивысшей точке системы. Присутствие насоса позволяет увеличить трубопровод между отопительным котлом и батареями, как по высоте, так и по протяженности (+)
- Схема со встроенным насосом энергозависима. Чтобы обогрев помещения не прекращался при отключении электричества, насосное оборудование размещается на байпасе.
- Насос устанавливается перед входом в котел на обратной трубе. Расстояние до котла – 1,5 м.
- При установке насоса учитывается направление движения воды.
На обратке монтируются два отсекающих крана и обводное колено с циркуляционным насосом. При наличии тока в сети краны закрываются – движение теплоносителя осуществляется через насос. Если напряжение отсутствует, то вентили надо открыть – система перестроится на естественную циркуляцию.
На подающем трубопроводе надо установить обратный клапан. Элемент размещается сразу после котла и предотвращает рециркуляцию теплоносителя при работе насоса
«Мокрый» и «сухой» ротор насоса системы отопления?
Для обогрева частных домов с небольшой квадратурой достаточно будет «мокрого» ротора, для многоэтажных с несколькими отопительными узлами подойдет «сухой» ротор. Циркуляционные насосы с «мокрой» системой не будут создавать дискомфорта в помещении за счет бесшумной работы. Также насосы с «мокрым» ротором экономичны, но имеют относительно небольшую мощность.
«Сухие» роторы работают с вибрацией и шумом, однако высокий показатель КПД предусматривает отопление больших площадей. В маркировке каждого изделия обозначают диаметр и напор оборудования. Чаще всего диметр подключения равен 25.
Главными плюсами насосного оборудования с циркуляцией считают:
- доступ тепла во все точки частного дома;
- быстрое распределение тепла;
- экономия коммунальных услуг.
Циркуляционные насосы функционируют по принципу постепенного прогрева системы. Изначально тратят минимальное количество отопительной жидкости на небольшом количестве энергии. Это базовое потребление для прогрева всех труб в системе. За счет этого обеспечивается колоссальная выгода.
Правильно подобранный насос, который будет эффективно работать на квадратуре вашего дома, прослужит десятилетиями
Важно не перегружать агрегат и оптимально использовать его ресурс. Плюс циркуляционных насосов в том, что они работают корректно для любых систем отопления.
Если вы используете систему отопления с естественной циркуляцией воды, установка насоса на отопление будет также уместной. Если в частном доме помещения не прогреваются достаточно быстро до заданной температуры, а вода в котле уже достигла температурного максимума, тогда поможет циркуляционный насос.
Еще одна причина – несоответствие наклона труб установленным нормам. При нарушении уклонных стандартов лучше всего установить отопительный насос для быстрого нагрева помещения. В противном случае вам бы пришлось менять систему отопления дома и расположение труб.
Конструктивные особенности насоса для отопления частного дома
В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.
У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.
Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.
С мокрым ротором
Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.
Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.
К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:
- небольшие габаритные размеры и вес;
- экономичное потребление электрического тока;
- длительная и бесперебойная работа;
- простота настройки скорости вращения.

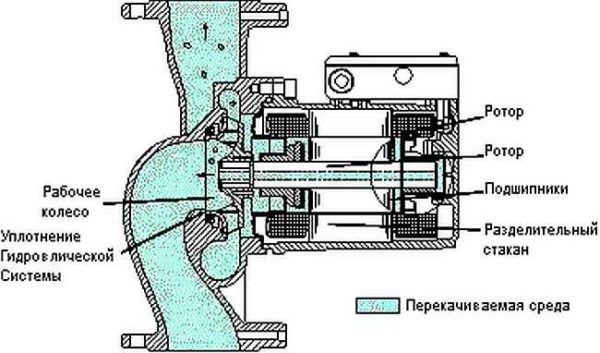

Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.
Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.
Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой
Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.
Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.
С сухим ротором
У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.
Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.
Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.
Циркуляционные насосы представлены двумя моделями:
- Вертикальное исполнение, как и в случае с прибором мокрого ротора.
- Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).
Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители

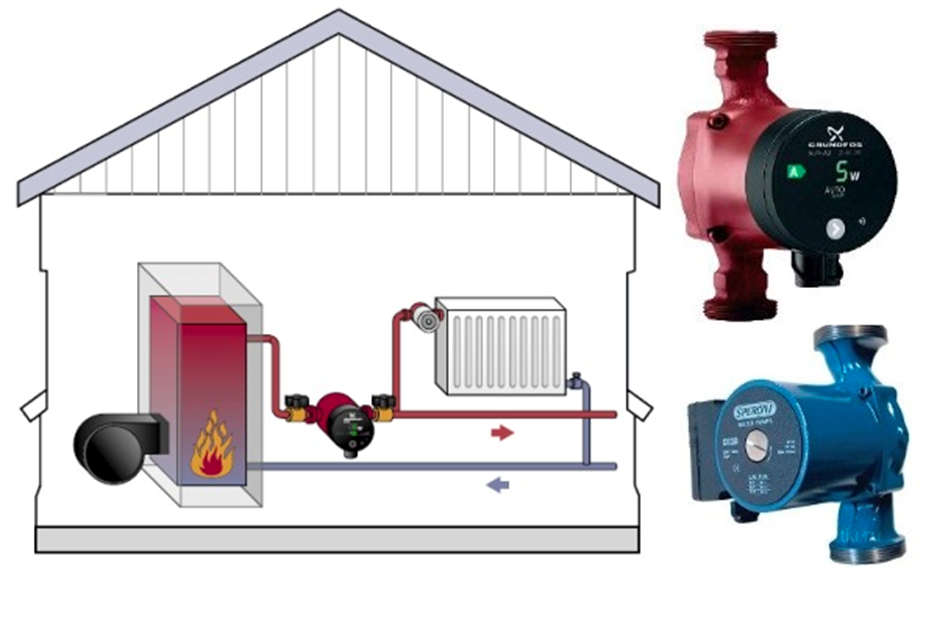

Что даёт установка циркуляционного насоса в систему отопления
Полвека назад наибольшее распространение получило так называемое «паровое отопление». Принцип работы такого отопления основан на разнице температур, а теплоноситель по трубам циркулирует самотёком. Циркуляционные насосы в то время использовались только в централизованных сетях отопления. Они имели большую мощность и такие же габариты.
Во многом ситуация изменилась с появлением небольших и компактных насосов, размеры которых позволили их использовать в бытовых системах отопления. Установка циркуляционного насоса даёт существенный прирост мощности и увеличивает эффективность отопительной системы.
Циркуляционные насосы на отопление ставят для того, чтобы:
- Увеличить скорость перемещения теплоносителя. В данном случае обогрев помещений будет производиться гораздо быстрей;
- Повысить пропускную способность труб, и нагреть тем самым, дальние радиаторы в доме;
- Для принудительной перекачки теплоносителя в закрытых системах отопления;
- При обустройстве систем теплых полов;
- Чтобы, в общем, улучшить эффективность отопления в доме.
При этом единственным недостатком циркуляционного насоса, является зависимость от электричества.
Если его нет, то и насос, работать не будет. Частично проблема решается установкой источников бесперебойного питания и монтажом байпаса, который даёт возможность задействовать систему отопления, когда циркуляционный насос, по каким-то причинам, работать не будет.
Для чего нужен насос в системе отопления
Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:
- Производительности.
- Шумоизоляции.
- Надежности.
- Длительного срока эксплуатации.
Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.
Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.
Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.
Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.
Принцип действия циркуляционного насоса
Работа циркуляционных насосов увеличивает энергоэффективность системы отопления на 40-50%. Принцип действия устройств, независимо от типа и конструкции, заключается в следующем:
- Жидкость поступает в полость, выполненную в виде ракушки.
- Внутри корпуса расположено рабочее колесо, маховик, создающий давление.
- Увеличивается скорость теплоносителя и посредством центробежной силы, жидкость отводится в спиральный канал, подключенный к водяному контуру.
- Теплоноситель поступает в водяной отопительный контур с заданной скоростью. Благодаря закручиванию водяных потоков, снижается гидравлическое сопротивление при циркуляции жидкости.
Принцип работы системы отопления с циркуляционным насосом отличается от контуров с естественной циркуляцией, тем, что движение жидкости осуществляется принудительно. На эффективность обогрева не влияет соблюдение уклонов, количество установленных радиаторов, а также диаметр труб.
Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:
- По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
- По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.
Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.
Врезка насоса в систему отопления

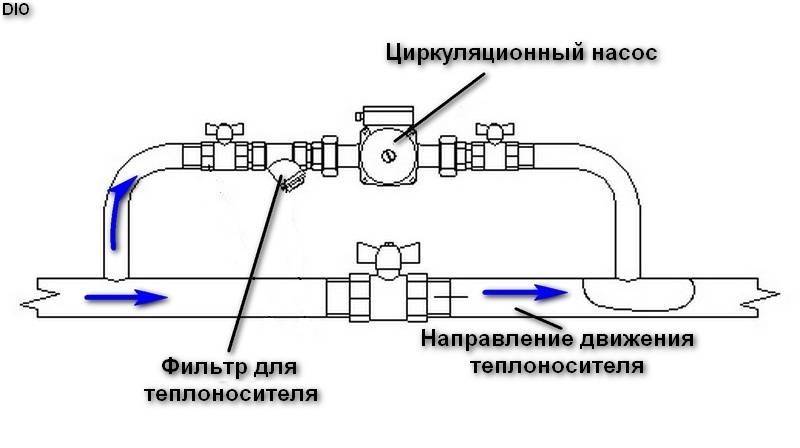

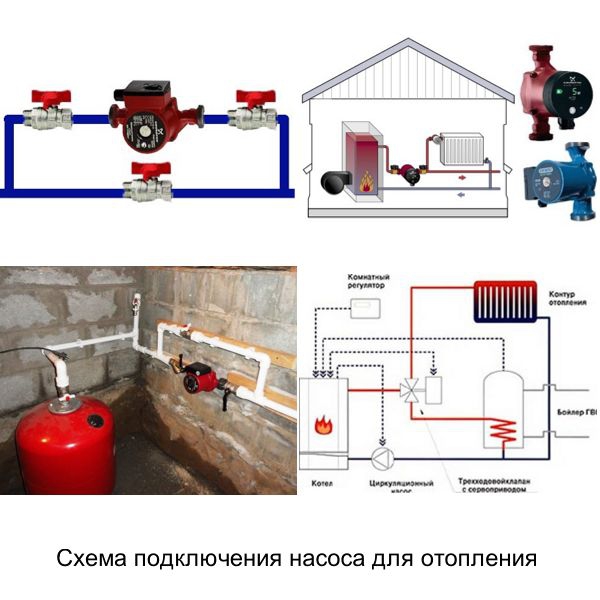

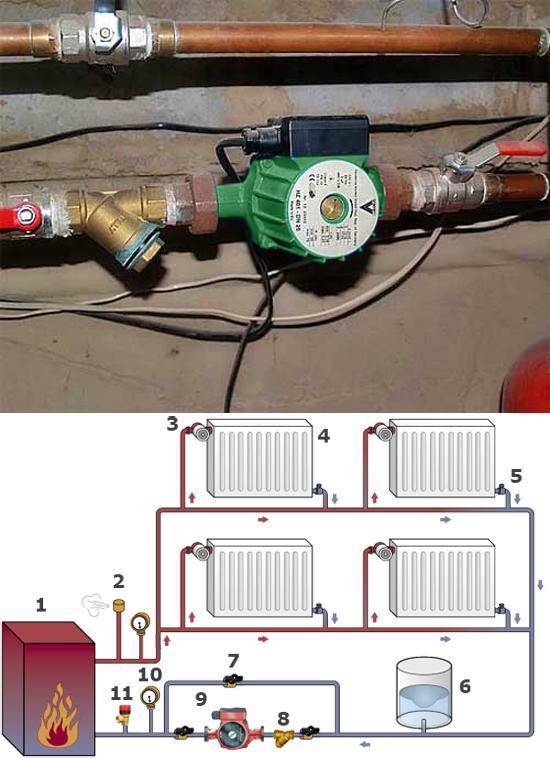

Схема установки насоса в систему отопления
Это устройство предназначено для улучшения циркуляции теплоносителя в системе. Для частных домов чаще всего делается врезка насоса в отопление в том случае, если скорость движения воды в трубах неудовлетворительна. Примечательно, что такая потребность может возникнуть не только для закрытых, но и для открытых систем.
Сначала необходимо определиться с местом установки. Если внимательно ознакомиться с инструкцией по эксплуатации любой модели — нельзя увидеть четких рекомендаций производителя. Главный вопрос: где делается врезка насоса в систему отопления — до или после котла? Оптимальный температурный режим работы этого устройства обычно составляет 110 град., что дает возможность его монтажа сразу после котла. Однако необходимо учитывать следующие факторы, напрямую влияющие на эффективность работы насоса:
- Он должен располагаться в самой низкой точке системы;
- Температурные колебания теплоносителя минимальны;
- Участок монтажа рекомендуется выбирать максимально прямолинейным.
Исходя из этих условий, врезка насоса отопления в старую систему выполняется непосредственно перед котлом. Таким образом обеспечивается не только равномерная подача воды в теплообменник котла, но и повышается срок безремонтной службы насоса.
Перед началом работ необходимо понизить уровень нагрева теплоносителя до минимального. Разница в технологии врезки заключается лишь в материале изготовления труб.

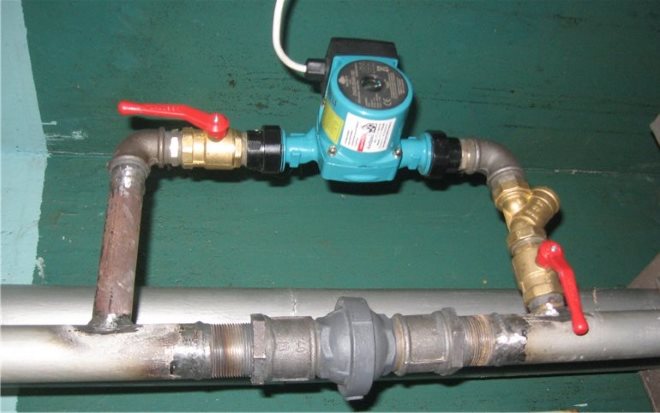

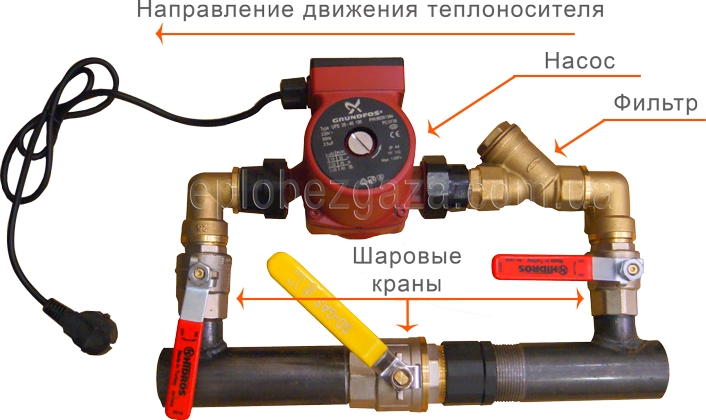

Монтаж насоса в стальной трубопровод

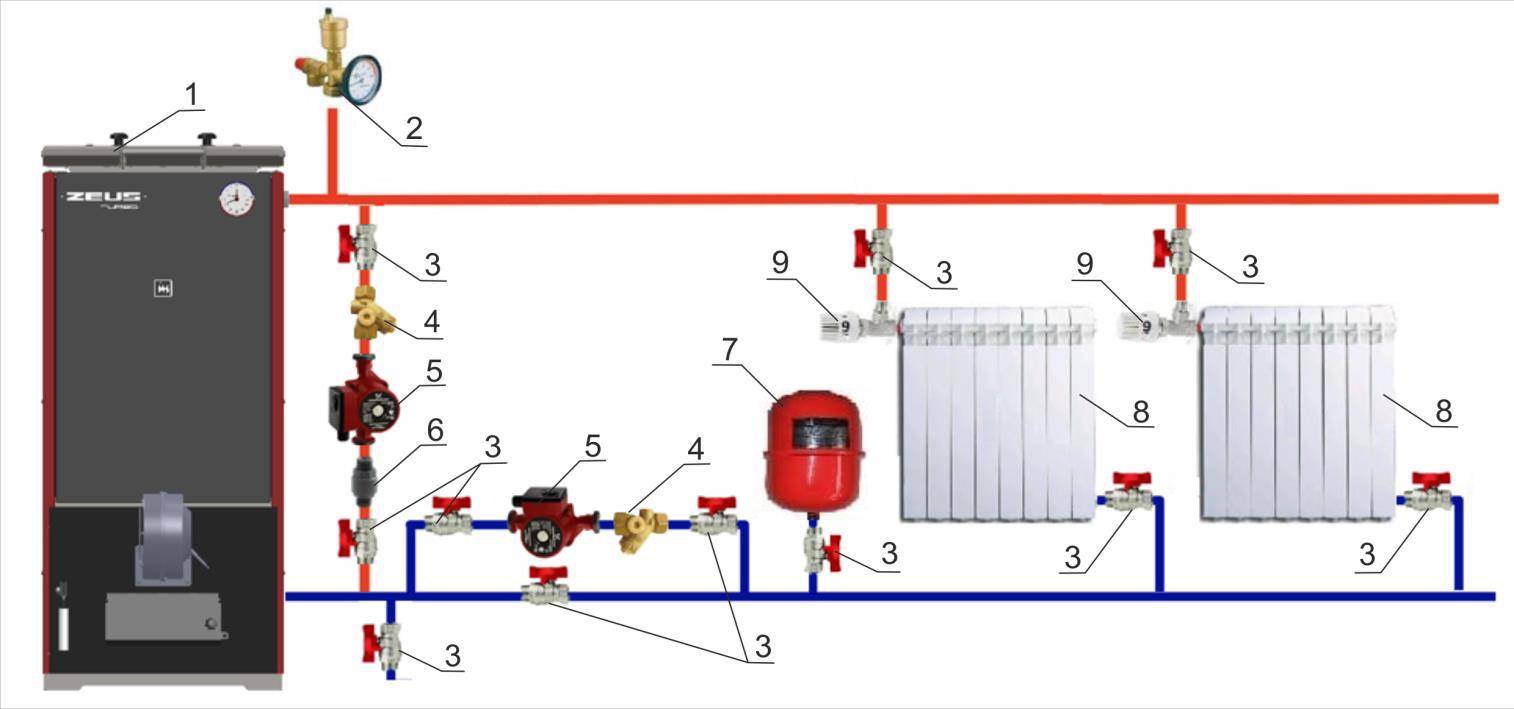

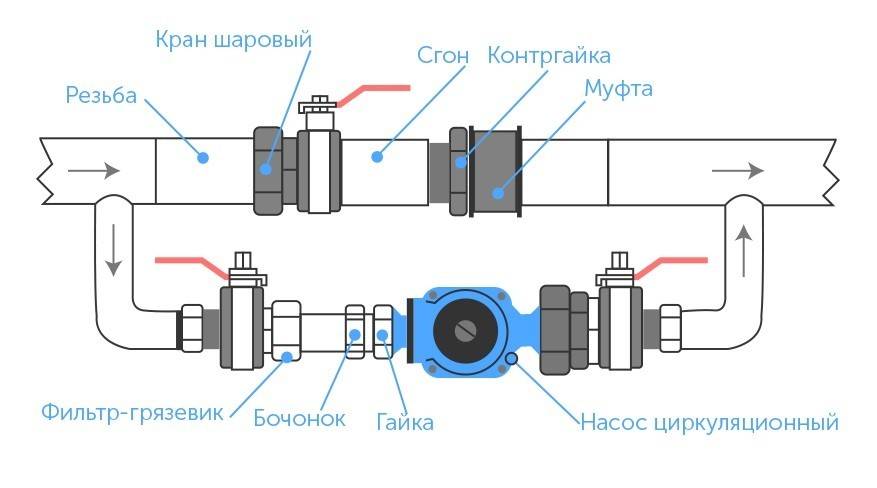

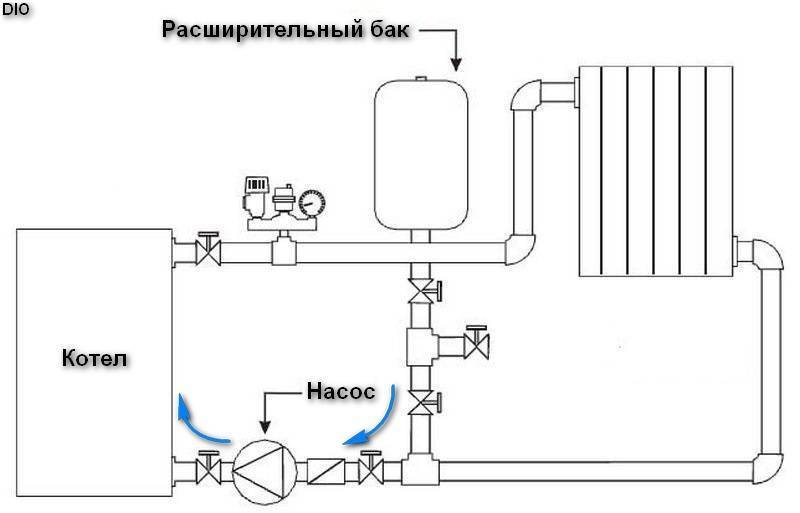

Возможные варианты изготовления контура с насосом
Установка насоса рекомендуется не в трубопровод. Лучше всего выполнять параллельный монтаж. Для этого необходимо изготовить б-образную конструкцию из труб, среднюю часть которой будет занимать насос.
Диаметр магистрали должен соответствовать параметрам основной. Обязательно устанавливается запорная арматура для перекрытия теплоносителя. Корректная врезка циркуляционного насоса в систему отопления может выполняться без сварочного аппарата. Для этого необходимо выполнить такие действия:
- Перекрыть движение теплоносителя на участке монтажа. Если в системе не установлена запорная арматура — в большинстве случаев придется полностью слить воду из труб;
- Сделать два монтажных отверстия в обратной трубе. Во время врезки насоса в систему отопления следует тщательно проверять размеры;
- Установить переходные муфты;
- Подключить уже собранный контур с насосом.
Установка насоса в пластиковые трубы
Седелка для врезки в пластиковые трубы
Для полимерных труб задача упрощается. Это связано с тем, что схема врезки насоса в систему отопления может осуществляться с помощью специальной муфты с фрезой. Даже если на участке работ нет запорной арматуры — воду из трубы сливать не обязательно.
Сделав разметки на участке магистрали, устанавливаются специальные вентили для врезки под давлением. Затем необходимо подключить контур с насосом согласно схеме врезки в систему отопления. С помощью фрезы в основной магистрали делаются отверстия. Они предназначены для врезки насоса в систему отопления. Предохранительная муфта не дает жидкости вытекать из контура. Но небольшое количество все равно будет просачиваться. Поэтому рекомендуется заранее подготовить сухую ветошь. После завершения врезки в систему отопления проверяется герметичность стыков, затем можно запускать котел.
Во время монтажа важно обратить внимание на следующие факторы:
- Правильное расположение насоса относительно направления движения жидкости в трубах. На корпусе устройства есть соответствующие указатели;
- Циркуляционный насос нельзя устанавливать перевернутым или под неправильным углом.

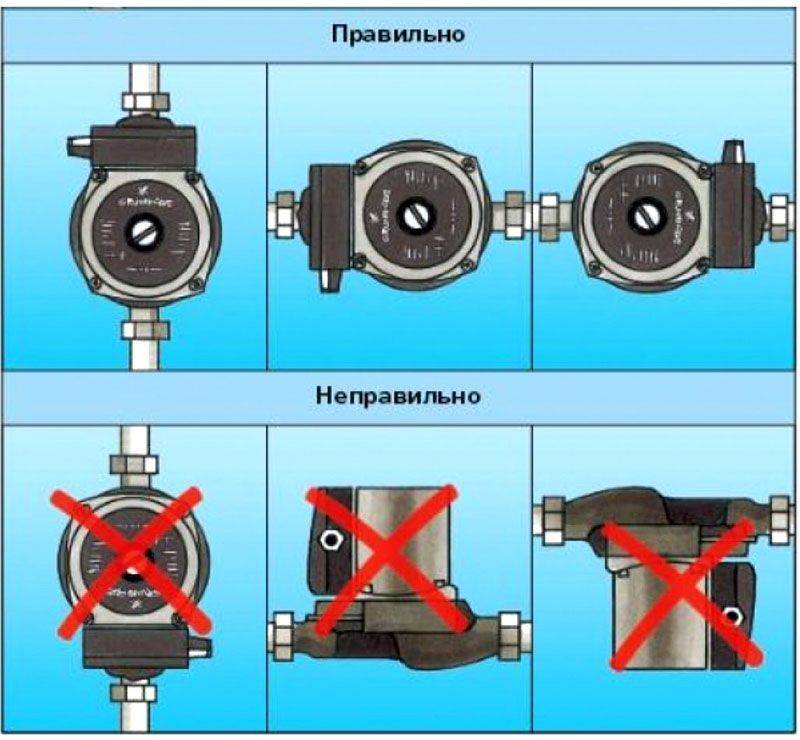

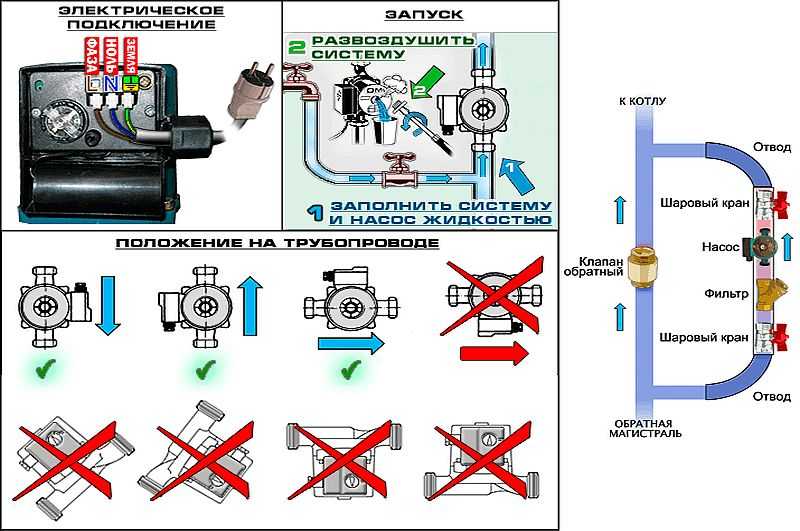

Правильное и неправильное расположение насоса
Недостатком седелки является ее относительно высокая стоимость — от 5000 рублей для трубы диаметром 40 мм. Поэтому врезку циркуляционного насоса в систему отопления можно сделать с помощью самодельного переходника. Для этого понадобится обычная муфта с внутренней резьбой и шаровой кран. Собрав эту конструкцию, муфта устанавливается на обратную трубу отопления. Открыв кран с помощью электродрели, делаются отверстия в магистрали
Затем важно быстро перекрыть запорную арматуру, чтобы предотвратить розлив теплоносителя. По такой технологии можно осуществить врезку в отопление без сварки для любых типов труб
Куда ставить

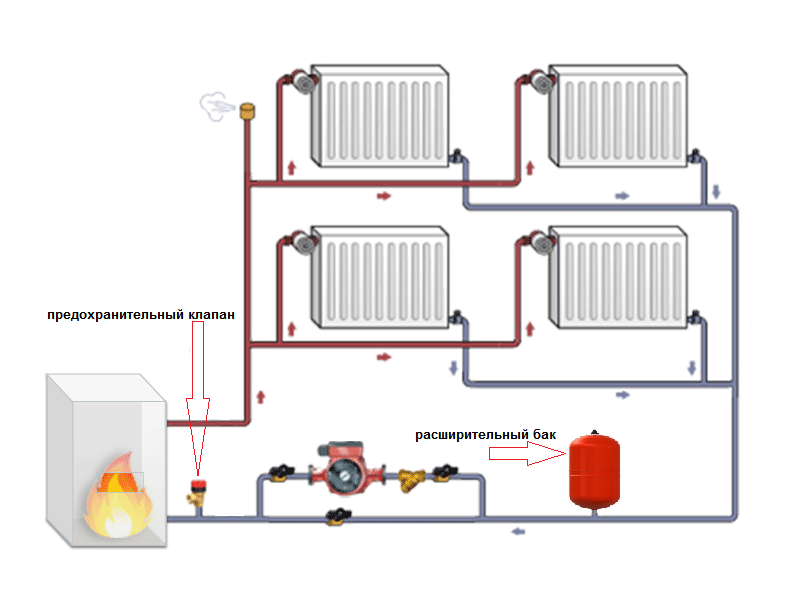

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

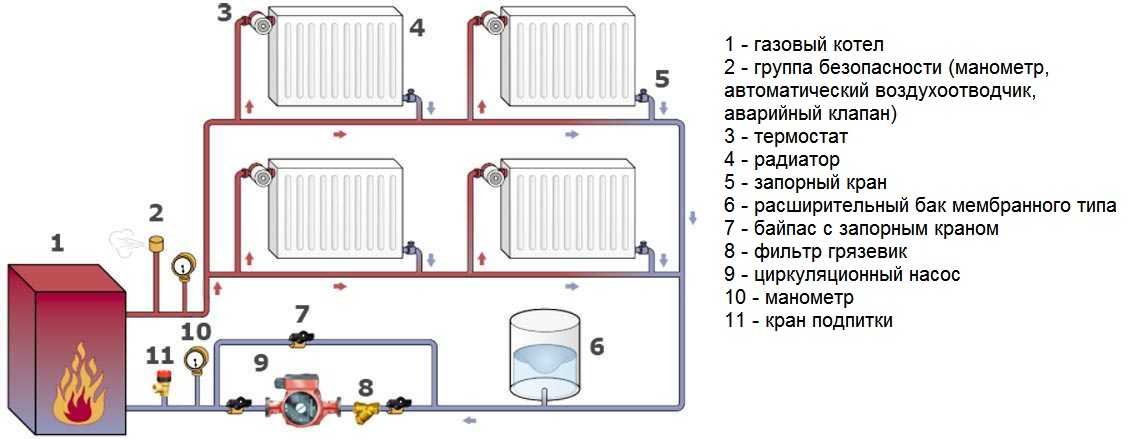

Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

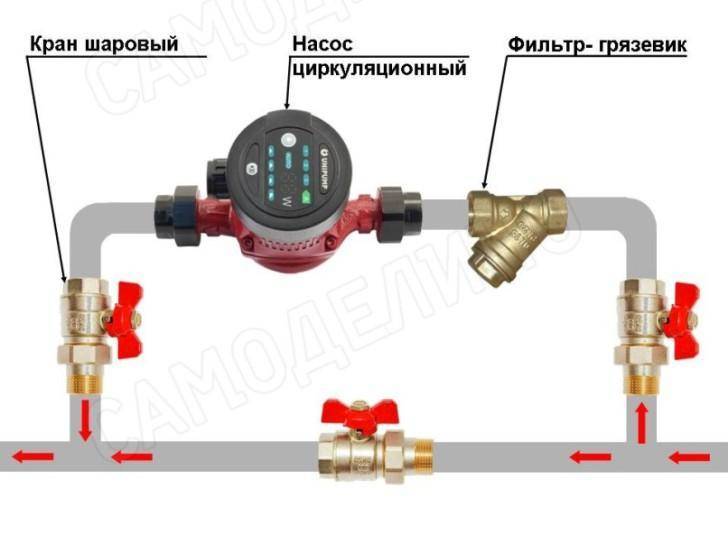

Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция

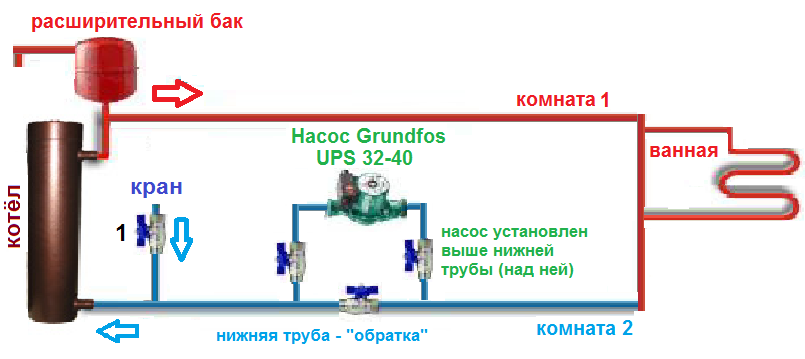

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

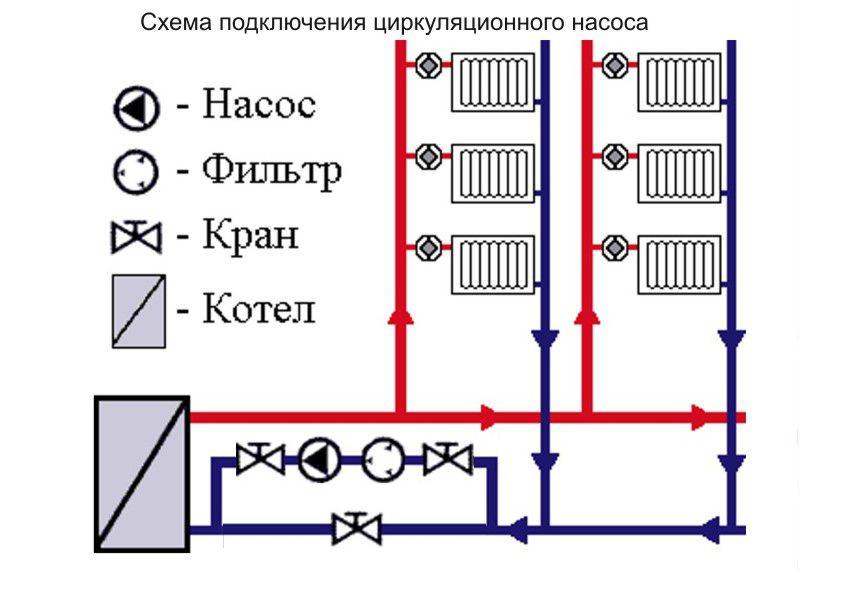

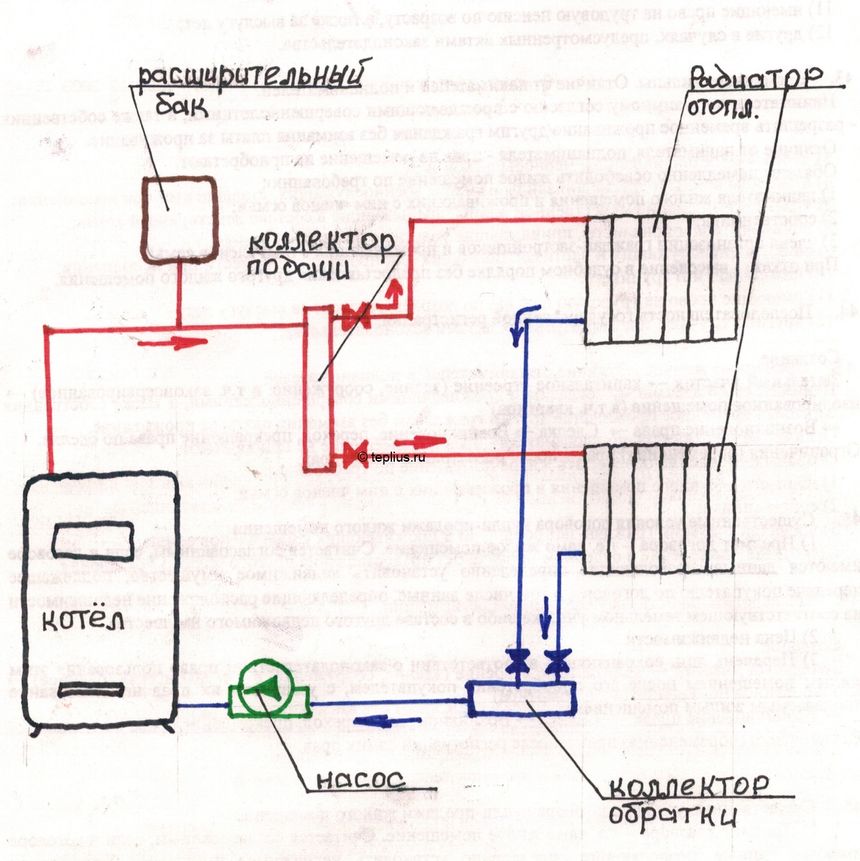

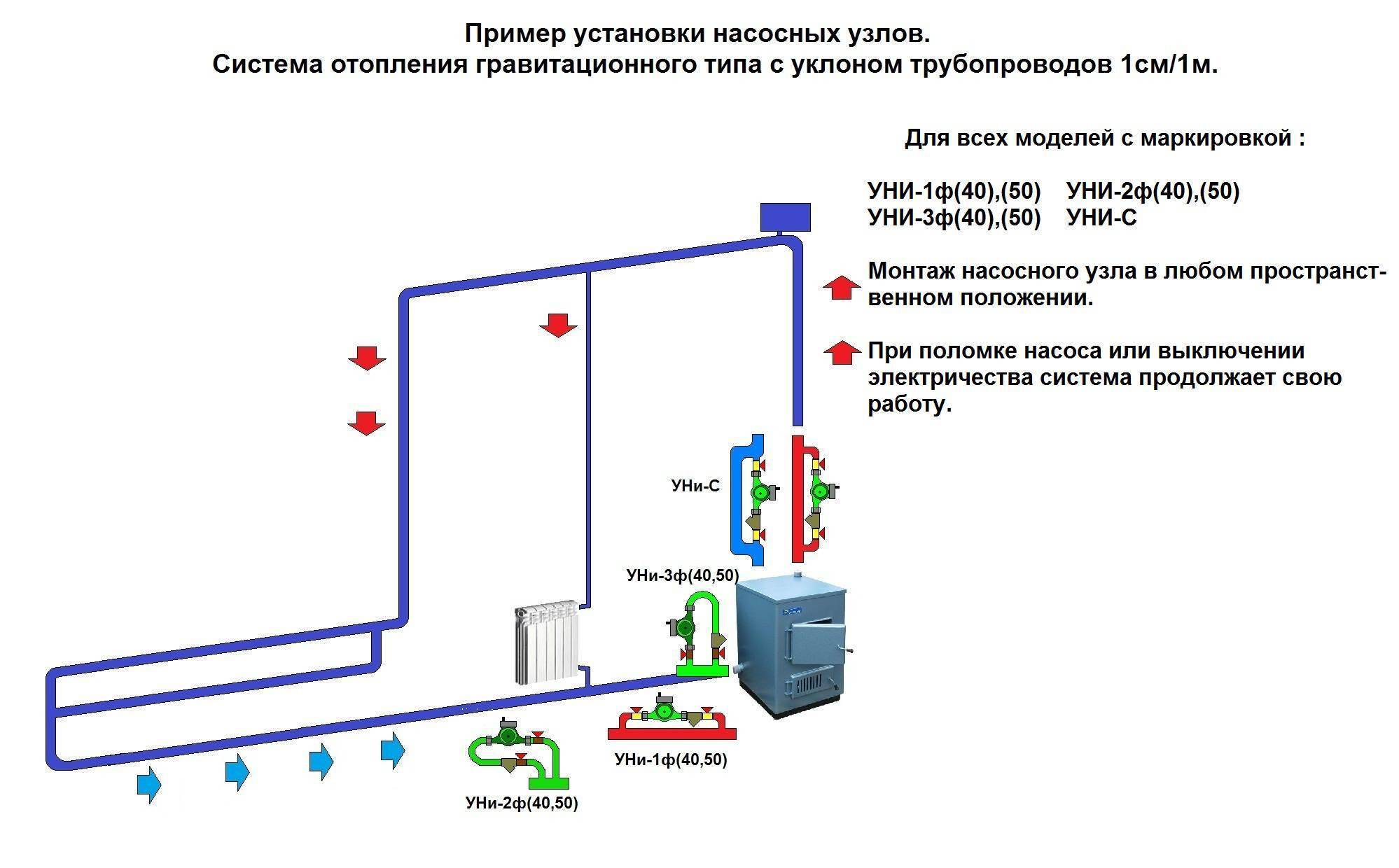

Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Виды основных систем отопления
Различные конфигурации систем отопления отличаются друг от друга только видом перемещения теплоносителя по системе трубопроводов, основное свойство всегда одинаково – вода, нагреваясь, перемещается по трубопроводу и тем самым обогревает помещения на различных этажах.
Существует три главные разновидности отопления частного малоэтажного дома:
- Системы с естественным побуждением:
- Системы с механическим побуждением;
- Системы отопления с использованием и естественного и механического движения воды.
Можно выделить еще три вида систем отопления в частном доме:
- Системы радиаторные;
- Системы вида «Теплый пол»;
- Плинтусное отопление.
Как правильно установить циркуляционный насос в систему отопления — инструкция
С необходимостью самостоятельного монтажа циркуляционного насоса сталкиваются многие. Причины, как правило, две – или котел изначально не имеет в своем составе насоса (а менять трубы на изделия с большим сечением нерационально), или его мощности недостаточно для равномерного обогрева всех помещений, через которые проложен отопительный контур.
К примеру, если отапливаемая пристройка (гараж или иное) возведена уже после того, как жилой дом был построен и обжит. Как правильно установить насос, обеспечивающий циркуляцию теплоносителя по системе отопления, что предусмотреть – вопросов в процессе монтажа возникает много. Эта статья даст подробные ответы на наиболее характерные из них.
Назначение и виды
Как уже говорили, основная задача циркуляционного насоса обеспечить требуемую скорость движения теплоносителя по трубам. Для систем с принудительной циркуляцией только при таких условиях будет достигнута проектная мощность. Во время работы циркуляционника в системе немного возрастает давление, но это не его задача. Это,скорее, побочный эффект. Для повышения давления в системе есть специальные повысительные насосы .
Более популярны циркуляционные водяные насосы с мокрым ротором
Есть два типа циркуляционных насосов: с сухим и мокрым ротором. Они отличаются по конструкции, но выполняют одни задачи. Чтобы выбрать циркуляционный насос какого типа вы хотите установить, надо знать их достоинства и недостатки.
С сухим ротором
Получил свое название в связи с особенностями конструкции. В теплоноситель погружена только крыльчатка, ротор находится в герметичном корпусе, его от жидкости отделяет несколько уплотнительных колец.
Устройство циркуляционного насоса с сухим ротором — во воде только крыльчатка
Данные аппараты имеют следующие свойства:
- Имеют высокий КПД — порядка 80%. И это основной их плюс.
- Требуют регулярного обслуживания. В процессе эксплуатации твердые частицы, содержащиеся в теплоносителе попадают на уплотнительные кольца, нарушая герметичность. Чтобы предотвратить разгерметизацию и необходимо обслуживание.
- Срок эксплуатации порядка 3 лет.
- При работе издают высокий уровень шумов.
Такой набор характеристик не очень подходит для установки в системах отопления частных домов. Основной их плюс — высокий КПД, а значит, меньший расход электроэнергии. Потому в больших сетях циркуляционные насосы с сухим ротором более экономичны, и там в основном и используются.
С мокрым ротором
Как понятно из названия, в оборудовании данного типа в жидкости находится и крыльчатка и ротор. Электрическая часть, включая стартер, заключена в металлический герметичный стакан.

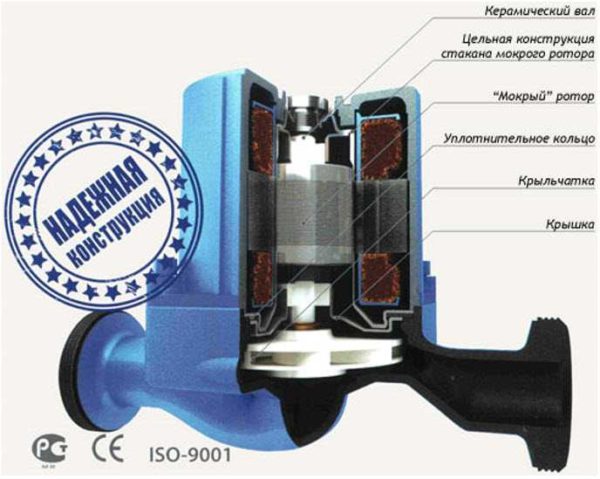

Устройство насоса с мокрым ротором — сухая только электрическая часть
Этот тип оборудования имеет следующие свойства:
- КПД порядка 50%. Не самый лучший показатель, но для небольших частных систем отопления это некритично.
- Обслуживания не требуют.
- Срок эксплуатации — 5-10 лет в зависимости от марки, режима работы и состояния теплоносителя.
- Во время работы почти не слышны.
Исходя из приведенных выше свойств, выбрать циркуляционный насос по типу несложно: большинство останавливается на устройствах с мокрым ротором, так как они больше подходят для работы в условиях квартиры или частного дома.
Как должны работать циркуляционные насосы с электронным управлением
Модели с электронным типом отопления имеют два вида регулировки скорости: ручной и автоматический. Ручное регулирование подразумевает установку мощности прибора на нужном уровне. Корректировка перепадов давления при этом не осуществляется.
Фото 1. Схема управления циркуляционным насосом DAB EVOSTA с электронным регулированием. Выбор режима работы делается одной кнопкой.
В случае с автоматической регулировкой снижение или увеличение скорости осуществляется самой системой и напрямую зависит от температуры в трубопроводе. Автопилот сам определяет оптимальный уровень работоспособности и при необходимости снижает энергопотребление, не уменьшая при этом производительности.
Важно! Автоматическое снижение скорости насоса возможно только после гидравлической балансировки системы
Ключевые особенности подключения
Чтобы подключить агрегат правильно и обеспечить его корректную работу, необходимо придерживаться ряда правил. Придерживайтесь следующих советов:
- при подключении циркуляционного насоса обязательно сливают воду с отопительных труб;
- при необходимости рекомендовано прочистить трубы для бесперебойной транспортировки отопительной жидкости по ним;
- обязательно установить байпас с соблюдениями правил оптимального диаметра. Он должен быть меньше основной трубы;
- монтируйте очистной фильтр. Он блокирует транспортировку шлама в системе;
- ориентируйтесь на горизонтальное расположение вала при монтаже;
- только после полноценной и правильной установке заполняйте трубы теплоносителем. После открытия насоса не забудьте стравить воздух с труб.
Вывод: как правильно установить насос
В данном обзоре мы рассмотрели, какие циркуляционные насосы бывают, чем отличаются устройства с «мокрым» и «сухим» ротором, как правильно установить агрегат. Необходимо придерживаться правил монтажа от производителя и пошаговой инструкции подключения.
Только грамотно подобранный циркуляционный насос в системе обеспечит прогрев всего частного дома
При выборе циркуляционного насоса важно учитывать его мощность, производительность, напор, температура, параметры. Качественный монтаж циркуляционного насоса предусматривает выбор правильного места, установку байпаса для дальнейшего обслуживания.
Если вам не удалось разобраться в технике установки насоса, лучше обратиться к специалистам.
