Монтаж пластиковых окон по ГОСТу — подробная инструкция

Инструменты и расходные материалы

Для качественной и быстрой работы вам потребуется следующий набор инструментов:

• Перфоратор.
• Электрический лобзик.
• Дрель-шуруповёрт.
• Гвоздодёр.
• Кувалда.
• Уровень.
• Измерительная рулетка.
• Карандаш.
• «Болгарка».
• Пистолет для силикона.
• Угольник.
• Ножницы по металлу.
• Шпатель.
• Широкая стамеска.
• Резиновый молоток.
• Плоскогубцы.
• Кисточка.

В зависимости от типа оконного проёма и модели окна, вам могут понадобится дополнительные инструменты не вошедшие в список.

Кроме инструментов, для установки пластикового окна необходимо иметь следующие расходные материалы:

Монтажная пена – используется для заполнения швов и как дополнительный крепёжный элемент.

Установка, крепление и сверление пластиковых окон

Выбор места установки оконного блока по глубине стенового проема определяют согласно проектному решению.

Оконные блоки устанавливают в проем. Положение окна в проеме регулируют и временно фиксируют установочными клиньями, которые размещают в распор между стеной и коробкой окна в местах угловых соединений коробки и импостов.

Оконные блоки устанавливают по уровню. Отклонение от вертикали и горизонтали сторон коробок в смонтированных окнах не должны превышать 1,5 мм на 1 м длины, но не более 3 мм на высоту коробки. Кроме того, при регулировке положения окна необходимо выдержать размер технологических зазоров между коробкой и проемом стены.

После выравнивания и временной фиксации клиньями, коробку оконного блока крепят к стеновому проему с помощью крепежных элементов (см. рисунок).

Для передачи нагрузок, действующих в плоскости оконного блока, на строительную конструкцию применяют опорные (несущие) колодки из полимерных материалов или пропитанной защитными средствами древесины твердых пород. Число и расположение опорных колодок определяют в технологической документации. Рекомендуемая длина колодки — 100-120 мм. Опорные колодки устанавливают после крепления оконного блока к стеновому проему крепежными элементами.

Деревянные клинья, применяемые для временной фиксации окон в процессе монтажа, после установки опорных колодок и перед заделкой монтажных швов необходимо удалить.

При установке оконных блоков допускается использовать универсальные опорные колодки, конструкция  которых позволяет их использовать, как для регулировки положения и временной фиксации окна, так и в качестве постоянных несущих колодок.

При многослойных конструкциях стен, когда оконный блок устанавливают в зону утеплителя, нагрузки должны передаваться на несущую часть стены.

ГОСТ 30971-2012 рекомендует выполнять крепление коробки пластикового окна к стене одним из следующих способов:

Схема крепления коробки пластикового окна к стене

В качестве крепежных элементов для монтажа изделий следует применять:

• гибкие анкерные пластины в комплекте с шурупами и дюбелями;
• распорные рамные дюбели (для стен из кирпича, бетона и каменных материалов) или монтажные шурупы (для деревянных стен);
• специальные монтажные системы (например, с регулируемыми монтажными опорами).

Выбор крепежных элементов (в т.ч. размеров анкерных пластин) и их глубину заделки в стене производят в зависимости от конструкции стены и устанавливают в технологической документации на основании расчета несущей способности крепежа.

Не допускается использование для крепления изделий герметиков, клеев, пеноутеплителей, а также строительных гвоздей.

Расстояние между точками закрепления окна по контуру проема устанавливают на основании технических требований производителя профильной системы.

Расстояние от внутреннего угла коробки до крепежного элемента не должно превышать 150-180 мм; от узла импостного соединения до крепежного элемента — 120-180 мм.

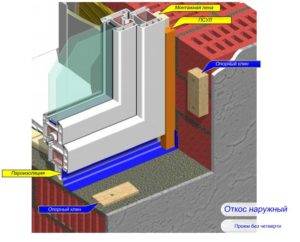

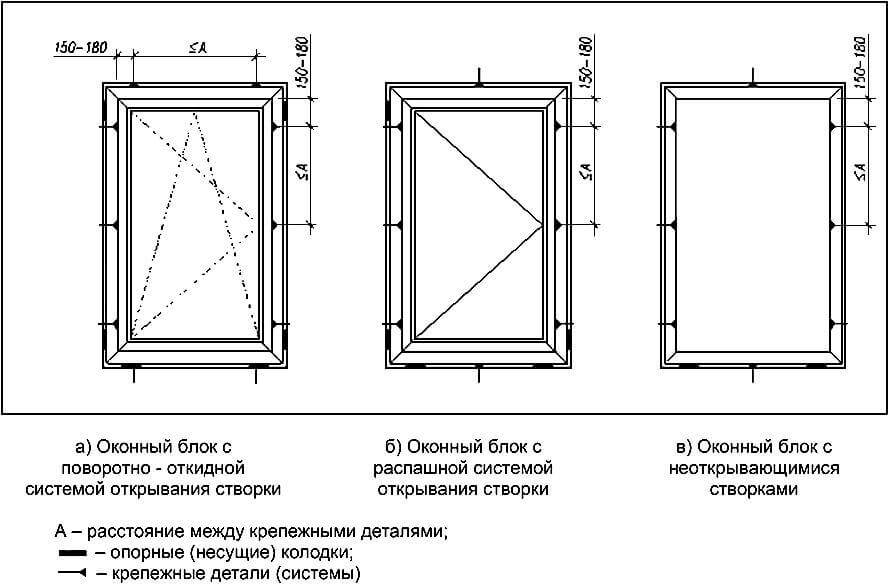

Пример расположения точек крепления коробки и опорных (несущих) колодок при монтаже оконного блока приведен на рисунках.

Схема расположения фиксирующих колодок, а также мест крепления и сверления пластикового окна. Расстояние между точками крепления SA не более 700 мм при ширине металлопрофиля коробки менее 62 мм. Если ширина профиля более 62 мм, то расстояние SA = 600 мм., не более.Схема расположения фиксирующих колодок, а также мест крепления и сверления одностворчатых пластиковых окон. Расстояние между точками крепления SA не более 700 мм при ширине металлопрофиля коробки менее 62 мм. Если ширина профиля более 62 мм, то расстояние SA = 600 мм., не более.

Ширина профиля — это наибольший размер между лицевыми наружной и внутренней поверхностями профиля.

Боковые фиксирующие колодки не должны оказывать избыточного давления на оконный блок. Колодки устанавливают только в тех местах, которые указаны на схеме. Учитывайте то, что оконный блок изменяет размеры при колебаниях температуры. При установке колодки фиксируют в требуемом положении герметиком.

При креплении распорными дюбелями следует контролировать усилие затяжки винта так, чтобы не нарушить прямолинейность профиля коробки окна. Рекомендуется после затяжки винта вывернуть его на несколько оборотов так, чтобы между головкой винта и профилем оконного блока образовался зазор 3 — 5 мм. Этот зазор позволит компенсировать температурные изменения размеров оконной коробки.

Типичные ошибки монтажа пластиковых окон

Типичные ошибки монтажа пластиковых окон

В наши дни пластиковыми окнами никого не удивишь — их монтируют уже давно и повсеместно. Между тем потребители постоянно жалуются на некачественно проведённые работы. Логично предположить, что виноваты недобросовестные монтажники. Но в действительности всё не так просто.

Напомним, как в оконном бизнесе построена технологическая цепочка. Производители системного ПВХ-профиля поставляют свою продукцию компаниям — переработчикам, которые изготавливают и монтируют окна.

Небольшой видео комментарий по поводу выбора профиля пластиковых окон: Какой ПВХ-профиль лучше?

При этом единого мнения по технологии установки окон пока не существует. Камнем преткновения оказался монтажный шов, вернее, способ его исполнения.

Справка: монтажный зазор — пространство между поверхностью стенового проёма и коробкой оконного (дверного) блока. Монтажный шов — элемент узла примыкания, представляющий собой комбинацию различных изоляционных материалов, которые используются для заполнения монтажного зазора и обладают заданными характеристиками. Определения извлечены из действующего государственного стандарта ГОСТ 30971-2002.

Казалось бы, существует нормативная документация, которой и надо руководствоваться, — ГОСТ 30971-2002 «Швы монтажных узлов примыканий оконных блоков к стеновым проёмам. Общие технические условия» и ГОСТ Р 52749-2007 «Швы монтажные оконные с паропроницаемыми саморасширяющимися лентами. Технические условия». Однако согласно Федеральному закону № 184-ФЗ «О техническом регулировании» от 27.12.2002 г. ГОСТы, а вместе с ними СНиПы и другие технические нормативные документы перешли в разряд рекомендательной литературы. К обязательному исполнению приняты только те нормы, которые имеют непосредственное отношение к безопасности. И в результате организации, занимающиеся монтажом окон, могут на вполне законных основаниях не исполнять положения ГОСТ 30971-2002 и ГОСТ Р 52749-2007. А если клиент будет настаивать, то ему вежливо предложат заплатить в двойном размере.

Однако ситуация не безнадёжна. Дело в том, что ГОСТы становятся обязательными для исполнения, если это записано в договоре или проекте (то есть в этих документах указано, что монтаж должен производиться по действующим государственным стандартам). С другой стороны, если организация не признаёт ГОСТы, она всё равно должна работать по некоему нормативному документу, который принят в качестве обязательного внутри этой организации. Другое дело, если клиент подписывает договор, не читая. Недобросовестные компании только на это и рассчитывают. Если возникнет конфликтная ситуация по поводу некачественного монтажа, возмущённому клиенту заявят примерно следующее: «Вы же сами хотели, чтобы все окна в вашем доме были установлены за один день, и дали своё согласие на все наши действия!».

Чем же так не нравятся некоторым оконным компаниям действующие (но, к сожалению, необязательные) нормативные документы? Здесь необходимо пояснение. ГОСТ 30971-2002 и ГОСТ Р 52749-2007 предписывают заполнять монтажный шов теплоизоляционной монтажной пеной, а для её защиты от атмосферного воздействия использовать паропроницаемую саморасширяющуюся ленту (ПСУЛ). Чтобы выполнить эти требования, нужно подготовить проём — выровнять его, а слабые поверхности закрепить грунтовкой. Но такая подготовка относится к общестроительным работам, и монтажники окон здесь вроде бы ни при чём. Вот они и ставят окна в кривые проёмы. В результате монтажные зазоры имеют разную ширину, а то и вовсе зигзагообразную форму. Закрыть такие, с позволения сказать, щели лентой становится проблематично. Если нельзя применить ПСУЛ, монтажный шов в крайнем случае оштукатуривают паропроницаемым атмосферостойким составом на основе цемента (а в зимнее время — быстросхватывающейся цементно-полимерной смесью). Другой вариант: монтажный шов закрывают снаружи паропроницаемой гидроизоляционной лентой, а затем ставят нащельник (такие изделия входят в системы всех ведущих производителей пластиковых окон).

Размеры пластиковых окон

Размеры окон в новом доме

В новом доме общую площадь остекления, размер и расположение окон выбирают, ориентируясь на требования различных архитектурных, строительных и санитарно — гигиенических норм и правил.

Остекление должно обеспечить необходимую освещенность помещения естественным светом, а также инсоляцию — облучение помещений солнечными лучами. Кроме того, расположение, размеры и форма окон существенно влияют на архитектурную выразительность фасадов, а также на интерьер помещений внутри дома.

При выборе размеров окон учитывают также и конструктивные особенности стен дома. Так, сооружать стены быстрее и удобнее, если размеры оконных проемов будут кратны размерам кирпича, блоков или бруса. Размеры оконного проема влияют и на прочность, устойчивость стен дома.

«ГОСТ 23166-99 Блоки оконные. Общие технические условия» рекомендует к применению оконные блоки следующих габаритных размеров:

• При ширине блока 570 мм. высота может быть равна 580; 860; 1160; 1320 или 1460 мм.
• При ширине блока 720 мм. высота может быть равна 580; 860; 1160; 1320; 1460; 1760; 2060; 2175 или 2375 мм.
• При ширине блока 870; 1170; 1320 или 1470 мм. высота может быть равна 580; 860; 1160; 1320; 1460; 1760; 2060; 2175; 2375 или 2755 мм.
• При ширине блока 1770 мм. высота может быть равна 1160; 1320; 1460; 1760; 2060; 2175; 2375 или 2755 мм.
• При ширине блока 2070; 2370 или 2670 мм. высота может быть равна 1160; 1320; 1460; 1760 или 2060 мм.

Многие производители пластиковых окон массово производят окна стандартных размеров, а также других типовых размеров, например, для замены окон в панельных многоэтажных домах. На строительном рынке, в строительных гипермаркетах, можно найти в продаже готовые пластиковые окна стандартных или типовых размеров. Стандартные окна производятся в больших количествах на поточных линиях. Поэтому, цена таких пластиковых окон заметно ниже, чем окон, которые изготавливаются по индивидуальному заказу.

При выборе размера окон следует учитывать, что

с увеличением площади остекления:

• Увеличивается стоимость строительства дома. Цена 1 м2 окна заметно больше, чем стоимость сооружения стены такой же площади.
• Возрастают тепловые потери, а значит и расходы на отопление и кондиционирование дома.

Как уже указывалось выше, габаритные размеры оконного проема удобно выбирать кратными размерам стеновых материалов с учетом толщины швов кладки. Размер оконного проема  выбирают так, чтобы между оконным блоком и стеной оставался зазор.

Размеры оконных проемов в стенах. Технологические зазоры

Между оконным блоком и проемом в стене при монтаже необходимо оставить технологические зазоры, величина которых рекомендована «ГОСТ 30971-2012 Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия».

Технологические зазоры необходимы:

• Для размещения в них герметизирующих материалов монтажного шва.
• Для учета отклонений в размерах, а также отклонений от вертикали и горизонтали оконного блока и проема в стене.
• Для компенсации температурного изменения размеров оконного блока.

Расположение технологических зазоров между оконным проемом и блоком пластикового окна. Слева — проем без четверти, справа с четвертью.

Различают торцевой (боковой) монтажный зазор ( a — на рисунке) — пространство между стеновым проемом и торцевой поверхностью оконной коробки, и фронтальный монтажный зазор (b) — пространство между поверхностью четверти (фальшчетверти) стенового проема и лицевой поверхностью оконной коробки.

Для пластикового окна с габаритными размерами меньше 2000 мм. рекомендуется выбирать размер монтажного зазора a, в пределах 20 — 60 мм. Для окон с габаритными размерами больше 2000 мм. — размер монтажного зазора a, =25 — 60 мм. Зазор b во всех случаях =10 — 20 мм. При установке оконных блоков в четвертные проемы, рекомендуемый заход оконного блока за четверть коробки должен быть не менее 10 мм.

К известным габаритным размерам оконного блока, добавляют величину монтажного зазора и определяют размер проема в стене для установки окна стандартного размера. Или наоборот, из размеров оконного проема вычитают монтажный зазор и получают габаритные размеры окна для заказа изготовителю.

Рабочие этапы

Рассмотрим все рабочие этапы установки окон ПВХ.

Монтаж фрамуг ПВХ – поэтапный:

1. Сделать замеры.
2. Снять старую конструкцию.
3. Произвести подготовительные работы.
4. Произвести собственноручный монтаж.

Замеры

Чтобы максимально точно замерить, стоит:

• выявить тип проема (прямоугольник, с четвертью, выступом с внешней стороны помещения);
• удалить слой старой штукатурки.

Если монтируется окно с выступом, то:

1. Рассчитать внутреннюю ширину фрамуги по формуле: С = В1 + А + В2. С – расстояние между четвертями, А – длина между выступами, В1 и В2 – длины глубин четвертей.
2. Вычислить высоту (У = Н + В3). Н – расстояние от отлива на участке контактов с рамой до верхней четверти. В3 – длина верхней четверти (сделать щупом 2-3 контрольных замера)

Замеры в нескольких местах производятся с самой зауженной части фрамуги. Находится наименьшее значение, прибавляется 3 см. При наличии ровного проема измеряется ширина за минусом 3 см, высота за минусом 5 см.

Для выявления размера подоконника стоит измерить ширину проема изнутри+10 см (он должен заходить за батарею на 65-70%). Отлив измеряется также, но с внешней стороны дома.

Замерить обычный прямоугольный тип фрамуги проще. Вычисляется:

• ширина проема фрамуги +20 мм на монтажный зазор;
• высота + 25 мм на зазор;
• длина подоконника (ширина + 20 мм);
• длина отлива (ширина проема с внешней стороны комнаты + 100 мм).

По высоте евро окна должны быть одинаковыми, поэтому разумно вычислить самое малое значение. Измерение снаружи производится по узкому месту, причем несколько раз. Затем вычисляется самая маленькая величина +3 см. Если замеры изнутри и снаружи выходят одинаковыми, то измеряется ширина минус 3 см и высота минус 5 см (на зазоры под строительную пену, монтаж).

Демонтаж

Пошаговая инструкция следующая:

1. У старого оконного блока крепления вырываются или распиливаются.
2. Вынимается теплоизоляция, уплотнитель.
3. Откосы очищаются от штукатурки перфоратором, лопаточной насадкой.
4. Изымается подоконник. Счищается цементный слой под ним.
5. Все прилегающие поверхности обрабатываются грунтовкой.

Подготавливается морозоустойчивая строительная пена со стеклопакетом для установки.

Подготовка

Подготовка к монтажу включает следующие этапы:

1. Изъять стеклопакет, откинув поворотную створку (обязательно при закрытом окне), начиная с глухой стороны фрамуги.
2. Снять пластиковые накладки с навесов, поддевая острым предметом.
3. Вытянуть шток из навеса вверху, подцепив плоскогубцами. Придавить руками. Шток должен сойти с прежнего места, выдвинуться нижним краем наружу.
4. Открыть затвор, удерживая створку рукой. Приподнять ее вверх. Изъять с навеса, что в нижней части.
5. Опереться на стену стеклопакет, установив в вертикальное положение под небольшим уклоном, изъять.
6. Вынуть штапики, подцепляя шпателем или ножом. Сначала длинные вертикальные, далее – горизонтальные. Пронумеровать, чтобы при постановке на прежнее место не перепутать их.
7. Изъять стекло (на руки надеть резиновые перчатки, чтобы не порезаться о кромку).

Пошаговая инструкция установки пластиковых окон в кирпичном доме

Спину надрывать не надо – позовите 1 подсобного работника, который поможет поднять эту нелегкую конструкцию и будет поддерживать ее, пока вы выполните все необходимые вам операции с рамой и стеклопакетами. Не снимайте защитную пленку с окна до окончания монтажа. Если есть створки, их можно снять, так будет легче, а потом уже надеть их, после выставления рамки по уровню. Теперь рассмотрим пошагово установку пластикового окна.

ШАГ 1: установить деревянные бруски снизу и по бокам. С помощью ножовки напилите деревянные прямоугольники высотой 20 мм и длинной 5 сантиметров (размеры могут быть немного больше, в зависимости от желаемого зазора). Бруски желательно будет закрепить (клей, пена), чтобы они все не выпали, пока вы будете помещать окно в проем.

ШАГ 2: вставьте раму в проем. Сначала поставьте просто на бруски, затем регулируйте и перемещайте клинья пока вся конструкция не будет установлена по уровню. Измеряйте его не только горизонтально вдоль подоконника, но и вертикально с помощью отвеса вдоль откосов.

ШАГ 3: сделать разметку для анкеров или шурупов. Через отверстия в раме окна надо просунуть гвоздик и начертить метку. Далее берем дрель и проделываем отверстия по всему периметру окна в местах расположения меток, сверлим прямо через раму или можно убрать ее для удобства – на ваше усмотрение.

ШАГ 4: установка пластиковых окон по ГОСТу. Устанавливаем раму на место, замеряем технологические отступы по 20 мм, согласно строительных норм, затем «наживляем» анкера, не сильно затягивая их. Если вы желаете использовать анкерные пластины, тогда необходимо просто подогнуть их так, чтобы они касались окна. Если крепежный элемент выступает над пластиком 1 мм – это оптимальная затяжка. Можно немного сильнее закручивать, чтобы был вровень с поверхностью. Проверьте все уровнем после завинчивания, отпустите или затяните стороны согласно показаниям прибора.

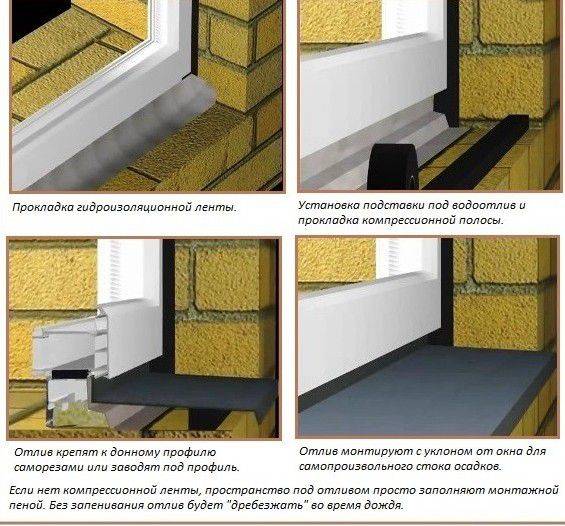

ШАГ 5: задуть все монтажной пеной. Перед установкой пластиковых подоконников необходимо по периметру окна все залить пеной, не жалея материала (лишнее можно будет срезать потом). Следите за тем, чтобы она не попадала на окно – тяжело отмывать. Подождите минут 30 и заведите подоконник под окно на глубину 25 мм. Можно сделать минимальный уклон, допустим, 3 градуса. Под подоконник задуйте пену по всей его площади, чтобы не было пустот.

На этом шаге установка подоконников пластиковых окон заканчивается, теперь необходимо поставить 4 банки с огурцами равномерно по всему подоконнику (чтобы ровно застыл) и дать окну отдохнуть от вас 3 дня, дабы пена окончательно отвердела. Можно положить 3 кирпича, без разницы, главное — оказать давление от 10 кг и больше. При температуре воздуха +25 отвердевание займет 40 часов, если же будет холодно и мокро, тогда стоит подождать немного дольше.

Как устранить зазор между оконным проемом и рамой своими руками

Образовавшуюся щель между окном ПВХ и подоконником должна устранять фирма, которая занималась установкой оконных блоков, но если в нее уже нельзя обратиться по причине ее ликвидации, то проблему можно решить собственными силами. Есть вариант, который связан с обращениями в другие фирмы, которые выполняют те же работы.

Сделать ремонт своими руками можно, если возникло такое желание и есть опыт. Устранить проблему зазоров можно, если имеются специальные инструменты и материалы:

1. Нож по гипсокартону.
2. Монтажная пена.
3. Деревянные бруски.
4. Болгарка.
5. Строительный уровень.

Существуют две причины, которые следует учитывать, поскольку из-за них появляются щели и зазоры:

1. Некачественный монтаж, который приводит к отделению подоконника от специального подставочного профиля.

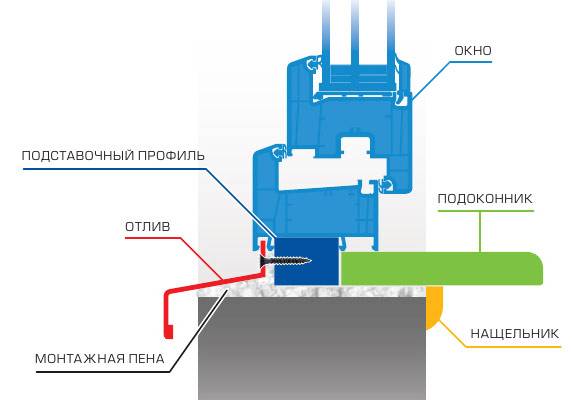

2. Подставочный профиль и подоконник выскочили одновременно из оконного паза.

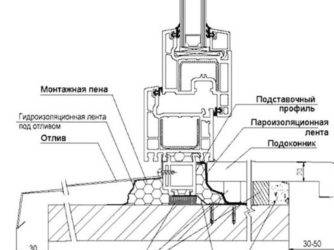

Пример конструктивного решения узла бокового примыкания оконного блока к проему с четвертью в стене из кирпича, с отделкой внутреннего откоса штукатурным раствором.

Во втором случае труднее справиться с проблемой самому, поэтому лучше всего вызвать мастера на дом. В обоих случаях потребуется демонтаж подоконника своими руками

Если поверхность откосов покрыта штукатуркой, в состав которой входит цементный раствор, то их надрезают болгаркой возле самого подоконника, установив круг по бетону. Можно для выдалбливания воспользоваться и зубилом, но сам откос при этом может осыпаться

Подоконник следует осторожно оторвать от проема снизу

Подоконники чаще приклеивают за счет монтажной пены, а затем они выставляются с помощью подкладок. Следует убедиться в надежной установке подставочного профиля, который должен быть очищенным от пены. Если окно и профиль имеют щели, то обязательно следует вызвать специалиста.

Если проем имеет нижнее основание и нижнюю плоскость, которые находятся на большом расстоянии друг от друга, то следует часть плоскости обработать строительной монтажной пеной, а остальное пространство заполнить брусками. Когда пена полностью высохнет, то есть пройдет 3 или 4 часа в жаркий сезон, то ее подрезают, пользуясь ножом по гипсокартону, поскольку она будет мешать монтировать подоконник на прежнем месте.

Установку подоконника на прежнем месте следует осуществлять, используя подкладки, учитывая оконный уклон, который равен 3-4 градусам. Для этого подойдет уровень небольшого размера. При установке пластиковых окон подоконник должен плотно касаться подставного профиля, а также основания оконного блока ПВХ.

https://youtube.com/watch?v=38LAfKqaZ6E

Основные ошибки при установке пластиковых окон своими руками

Если установить пластиковые окна неправильно, то это может привести к тому, что в доме будет холодно, через неправильно смонтированные отливы в помещение потечет вода. И сами дорогостоящие конструкции быстро придут в негодность. И уж если профессиональные монтажники допускают при установке окон ПВХ иной раз ошибки, то от них, безусловно, не застрахован и любитель, который устанавливает пластиковые окна своими руками.

Давайте рассмотрим 10 самых распространенных ошибок, которые допускаются при установке пластиковых окон.

Размер окна выбран неправильно

Обычно это следствие неправильного, небрежного замера оконного проема, и, соответственно, изготовления неподходящей оконной конструкции. И в случае, если окно слишком большое по размеру. И в случае, если размер сильно маленький, устанавливать такие конструкции просто нельзя.

Некачественная подготовка оконного проема

Если поверхности плохо очищены, на них остался строительный мусор, пыль, выбоины или, напротив, части стены выступают на поверхности проема, монтажная пена не встанет так плотно и ровно, как это необходимо для качественной установки пластиковых окон своими руками. Кроме того, загрязнения такого рода очень хорошо впитывают в себя влагу, и она вскоре окажется внутри вашей квартиры.

Игнорирование термоизоляции стены

Если пластиковое окно будет установлено без учета термоизоляции стены, то на стыках в квартиру будет проникать холодный воздух. Поэтому обязательно надо учитывать слои стен при монтаже пластиковых окон. Если стена состоит из одного слоя, окно должно быть выставлено точно в середине стены. Если стена двуслойная, окно следует установить на самом краю, как можно ближе к изоляции. А если стена трехслойная, то установить окно ПВХ необходимо прямо в плоскости изоляции стены, во избежание теплопотерь.

Неправильное расстояние между оконной рамой и откосом

Если оконная рама расположена слишком близко к откосу, то уплотнение в этом месте будет некачественным, и в этих местах начнет появляться и скапливаться влага. Если же рама, наоборот, расположена слишком далеко от откоса, то появляется риск деформации, поскольку нагрузка на анкеры либо металлические пластины слишком велика.

Неправильный размер подоконной планки

Подоконная планка должна быть несколько уже самой оконной рамы. Если она другого размера, или ее вообще решили не ставить, то под оконную раму будет проникать вода из-за отсутствия нормального уплотнения в этом месте, и как следствие, стена постоянно будет влажной. Металлические детали могут через определенное время просто подвергнуться коррозии.

Некачественное крепление окна ПВХ к стене

Если вы пожалели дюбелей или анкеров, и их слишком мало для того, чтобы прикрепить оконную конструкцию к стене надлежащим образом, со временем положение окна изменится, рама деформируется, и вам будет сложно отрывать и закрывать окно.

Недостаточно монтажной пены

Монтажная пена – практически единственный материал для изоляции оконной конструкции и непосредственно стены, к которой она крепится. Если пены будет мало, то тепло будет уходить. Поэтому зазор между откосом и оконной рамой нужно заполнять как следует, не жалея монтажной пены.

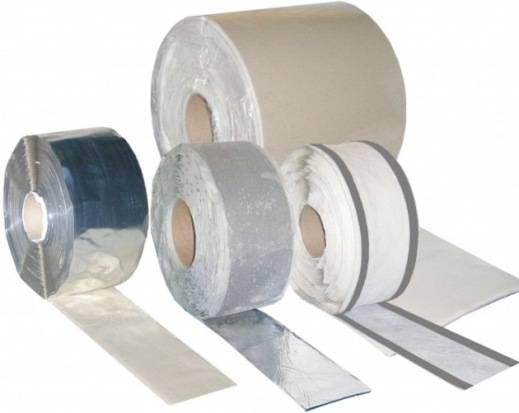

Отсутствие изоляционной ленты

Если вы решили не использовать положенную по ГОСТу изоляционную ленту на внутренней и внешней стороне оконной конструкции, будьте готовы к тому, что теплоизоляция будет постепенно становиться все хуже и хуже. Соответственно, окна придут в негодность гораздо быстрее, чем вам бы того хотелось.

Поэтому если вы решили установить пластиковое окно своими руками, постарайтесь пройти все необходимые этапы и произвести все необходимые действия качественно, аккуратно и не торопясь. Тогда ваши красивые пластиковые окна, установленные своими руками, будут радовать вас и ваших домочадцев долгие годы.

Недостаточная глубина размещения окна в проеме

Если между стеклопакетом и наружной стеной не соблюдено должное расстояние, в холодное время года окна будут намокать. Причиной служит конденсат. Близкое расположение установки к поверхности наружной стены способствует охлаждению стекла. Воздействие низких температур передается и внутренним слоям окна. Они остывают, и теплый воздух превращается в капли воды. Вся эта влага стекает на подоконник, собирается в лужи и портит вещи.

Подобные явления недопустимы, и они отсутствуют при грамотном монтаже стеклопакета. Минимальной глубиной установки считается 1/3 часть толщины стены. Такое правило позволит ограничить доступ холодного воздуха к стеклу и, соответственно, избавит от проблемы намокания.

Некоторые люди считают, что появление конденсата характерно только для бытовых помещений. Это ошибочное мнение. В таких комнатах (кухня, ванна) процесс происходит быстрее, но в жилых помещениях воздух также конденсируется, просто медленно.

Воздух всегда имеет определенную влажность. В квартире этот показатель составляет, как правило, 30-60%. Чем больше людей, тем больше содержание водяного пара в воздухе – из-за выделения углекислого газа. Влажность присутствует всегда, поэтому причиной намокания окон служат дефекты установки стеклопакета и отсутствие эффективной вентиляции.

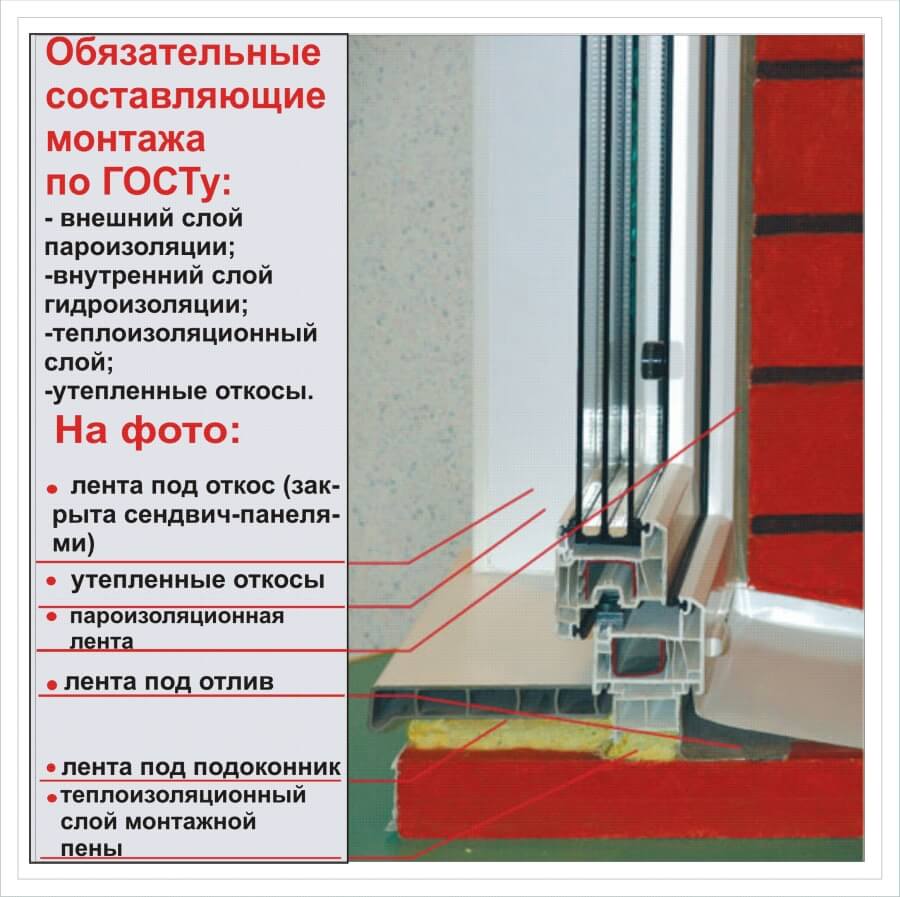

Варианты установки ПВХ окна по ГОСТ 30971

Реклама многих дилеров обращает на себя утверждением, что ведется монтаж окон ПВХ по ГОСТ. Понятно, что многим интересно, в каком спектре смотреть на данное заявление.

Установка окна

Требования к шву и крепление рамы пластикового окна

В начальных главах стандарта наряду с некими характеристиками и цифрами приводятся указания, косвенно намекающие на то, что монтаж окон ПВХ предполагается делать в России. Чего стоят хотя бы слова о том, что монтажные швы изготавливаются из составов с не вышедшим сроком годности. Хорошо, да? А то мы сейчас бы взяли пенки просроченной где-нибудь на складах по бросовой цене, и ею бы провели весь монтаж. Сами же швы делятся по категориям на А, Б и В. Согласно устойчивости к проникновению влаги и максимальной деформации.

Для нас более актуально то, что швы могут быть:

1. Обычными. Такие выдерживают температуры до минус 30 градусов Цельсия.
2. Морозостойкими. Сюда относятся все прочие швы, более стойкие к холодам.

Понятно, что для большинства наших регионов первый сорт монтажа не годится никоим образом. Деление же проходит опять же по типу используемых материалов. То есть, когда берем пену, смотрим, чтобы она держала сорокоградусный мороз. Дальнейшие требования гораздо более конкретные. Вот некоторые из них:

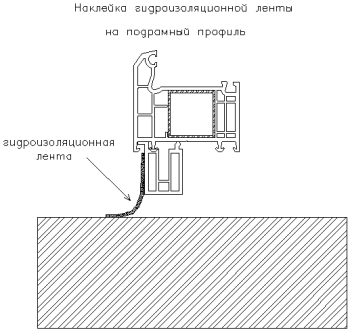

• Шов должен быть со всех сторон изолирован от попадания влаги. Для этого он делится условно на слои.

• Внешний слой шва должен держать давление воды 300 Па. При этом он должен спокойно пропускать пар изнутри наружу.

• Шов выполняется монтажной пеной, тогда как его внешний и внутренний слои изготавливаются из ПСУЛ или пароизоляционной мембраны. Что мы и увидим на примерах исполнения узлов. То, что мембрана так называется, не говорит о том, что она блокирует прохождение пара напрочь. Просто фильтрует в очень дозированных количествах.

Согласно ГОСТ рама может ставиться на анкера или нагели, но в примерах везде используются анкерные пластины. Это такие тонкие обрезки стальных плоских профилей, которые легко гнутся под форму проема и одним концом цепляются за раму, а вторым за стену. Крепление ведется при помощи саморезов и дюбель-гвоздей. Некоторые называют такой подход бутафорией. Как бы то ни было, для исключения попадания влаги в шов из профиля, по торцу раму отделывают ПСУЛ.

В тех случаях, когда крепление ведется на анкера, профиль пробивается насквозь

Здесь важно изолировать точки крепления. Потому что согласно ГОСТ 30971, как мы уже сказали выше, монтажная пена должна быть ограждена со всех сторон

Напомним, что анкерная пластина идет в начальной точке параллельно профилю, поэтому под нее можно монтировать пароизоляционную мембрану, а сверху все это прикрыть ПСУЛ. В тех же случаях, когда стальная ось идет прямо в стену, нужно предпринять что-то еще. Например, загрунтовать всю поверхность проема вместе с отверстиями под анкера гидроизоляцией, а дыры в профиле замазать силиконовым герметиком, причем изнутри шва. То есть технология становится немного сложной, а все гениальное – как известно – просто. Следовательно, предложенная нами методика не совсем верна.

Крепление рамы

В любом случае задачей строителя является изоляция шва. А как он это будет делать, сугубо личная проблема каждого. ГОСТ дает лишь общие рекомендации на этот счет. И еще одной животрепещущей темой является проблема монтажных зазоров. Мы уже писали в теме про деревянные дома, что некоторые прорабы буквально борются здесь за каждый миллиметр. Дело в том, что чем больше места по периметру рамы, тем дороже работы, потому что строительных материалов уходит больше. Повышается и продувание. В то же время, если дом новый, а зазор слишком мал, то окно просто раздавит при усадке. Особенно это актуально для деревянных стен. Так вот! В ГОСТ нет ни слова про усадку, степень влажности бруса, зато широко обыгрываются температурные колебания. И вот как это происходит…

По ходу текста дается отвратительного качества грубый рисунок, где приведены два размера. Чуть ниже идет таблица, где оказывается, что это зазоры, зависящие от материала и цвета профиля. В частности, для пластика эти расстояния чуть больше, чем для алюминия. В приложении Б дается вполне обычная формула, по которой по задумке строители должны проверять свои домыслы по поводу величины монтажных зазоров по периметру рамы. В ней перемножены разница температур, с коэффициентом температурного расширения материала профиля (дерево, сталь, алюминий, ПВХ) и длиной окна. Также вводится поправочный коэффициент. Для всех материалов, кроме крашеного ПВХ (0,5), он равняется 0,4.
