Как правильно установить счетчик воды своими руками
Самостоятельная установка счетчиков воды, как правило, совмещается с полной или частичной заменой водопровода – самому врезать водомеры в существующий водопровод, сделанный из металлических труб, без специальных инструментов практически невозможно.
Для начала необходимо правильно определить место установки счетчика воды. Обычно его располагают на патрубках, отводящих воду от стояка. Но это не принципиально – по большому счету, счетчики можно вынести в любое место квартиры. Другое дело, нужно ли это? Да и проще установить их непосредственно на патрубках сразу после отсекающих кранов – в этом случае даже не придется отключать стояки и лишать всех жителей подъезда водоснабжения.
Но если кран старый и требует замены, то без отключения не обойтись. Для этого вызываем сантехника и отключаем подачу воды. После чего смело демонтируем весь водопровод или его часть, свинчиваем старый вентиль и на его место устанавливаем новенький шаровой кран, который с одной стороны имеет внутреннюю резьбу, а с другой – наружную
Обратите внимание, что для холодной воды используется кран с маркировкой DN15, а для горячей DN25. На первый взгляд, разницы между ними нет никакой, но если разобраться, то она обнаружится в использованных при их изготовлении материалах – на горячей воде кран с маркировкой DN15 прослужит очень недолго
Установка счетчиков воды своими руками фото
Идем дальше, и на наружную резьбу крана навинчиваем фильтр грубой очистки
Обратите внимание на стрелку на этом изделии – она указывает направление тока воды. Фильтр нужно установить в соответствии с этой стрелкой – острием от крана
Именно этого требует правильная установка счетчиков воды. Для уплотнения резьбовых соединений используется либо пакля, либо лента ФУМ, либо специальная нить. Наматывается уплотнитель по часовой стрелке.
Самостоятельная установка счетчиков воды
Следом за фильтром устанавливается патрубок с накидной гайкой – как правило, два таких изделия идут в комплекте со счетчиком. Как и фильтр, патрубок с накидной гайкой устанавливается с помощью пакли.
Технология установки счетчиков воды
Дальше посредством накидной гайки и резиновой или паранитовой прокладки к уже набранной конструкции фитингов крепится счетчик. Как и в случае с фильтром, на нем имеется стрелка, указывающая направление движения воды.
Как установить счетчики на воду
Теперь берем в руки второй патрубок с накидной гайкой и соединяем его с обратным клапаном
Клапан тоже имеет определенное направление установки – свинчивая его с накидной гайкой, обратите внимание на то, чтобы стрелка указывала направление от гайки
Как правильно установить счетчик воды
И снова берем резиновую или паранитовую прокладку, посредством которой подсоединяем обратный клапан к другой стороне счетчика.
Последним шагом, который предусматривает технология установки счетчика воды, является подключение всей набранной конструкции к квартирному водопроводу. В случае частичного демонтажа старых труб, соединить их со счетчиком очень легко металлопластиковой трубой – для этого понадобится только пара ключей.

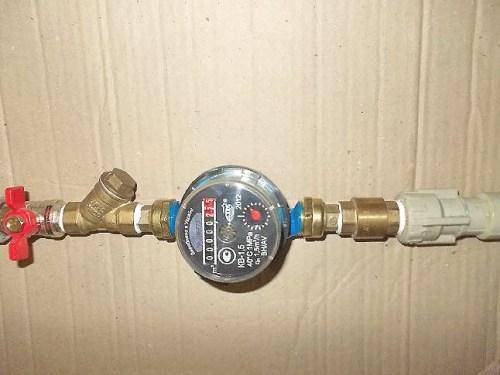

Как установить счетчик воды самостоятельно фото
Вот так и выполняется правильная установка счетчиков воды своими руками. Как только работа будет выполнена, а все соединения проверены на отсутствие течей, можно смело отправляться в водоканал и подавать заявление на опломбировку счетчиков.
Автор статьи: Владимир Белов
Станислав | Среда, 22 Январь 2014 в 12:54
Очень смутила фраза про то что кран с маркировкой DN15 на горячей воде прослужит очень недолго. Маркировка DN это обозначение номинального диаметра (или по русски Ду, условный диаметр), соответственно DN15 это 1/2 дюйма, DN25 — 1 дюйм, т.е. это лишь обозначение диаметра а не материалов или процесса изготовления. Поэтому причём тут срок службы абсолютно непонятно.
Игорь | Пятница, 08 Май 2015 в 11:52
Автор вероятно имел ввиду маркировку пластиковых труб PN10,PN20,PN25 для холодной, горячей воды, для отопления соответственно, где цифры указывают на толщину. DN15,DN25 — в данном случае действительно диаметр трубы.
Антон | Вторник, 26 Май 2015 в 06:03
PN — это давление на которое рассчитан элемент трубопровода. PN25 на 25кГс/см²(2,5МПа). Чем выше число тем на большее давление он рассчитан и, как следствие, надёжнее. Но не стоит лишковать — чем больше расчётное давление, тем больше цена и габариты запорной арматуры. Узнайте в ЖЭКе рабочее давление в домовой магистрали, умножте на 1,25. округлите в большую сторону до 16, 25 или 40 и тогда закупайте.
Порядок регистрации
Можно выбрать один из следующих алгоритмов действий:
- Установка счетчика самостоятельно.
- Заявление в управляющую компанию или ВЕИРЦ для проверки правильности установки, опломбирования и сверки счетчика.
- Сверка и пломбирование, создание акта ввода в эксплуатацию.
- Регистрация.
Или:
- Установка счетчика специалистами, не имеющими лицензии на пломбирование и сверку.
- Заявление в управляющую компанию или ЕИРЦ.
- Проверка правильности установки, сверка и опломбирование счетчика сотрудниками этих организаций.
- Регистрация.
Или:
- Заявление в управляющую компанию или ЕИРЦ.
- Установка, сверка и опломбирование прибора сотрудниками этих организаций.
- Регистрация прибора учета.
Итак, можно установить счетчик самостоятельно или привлекая специалиста, не имеющего лицензии на опломбирование. Здесь надо учесть тот момент, что для оказания услуг по установке счетчиков никаких лицензий не требуется, поэтому если вы воспользовались услугами такой компании, то для опломбирования счетчика и проведения сверки придется приглашать сотрудников из аттестованной организации, имеющей лицензию на оказание подобных услуг. Это может быть представитель управляющей компании, информационно-расчетного центра или Горводоканала.
Сотрудники управляющей компании или единого расчетного центра должны отреагировать на заявку в течение 15 дней. Следует иметь в виду, что заказчик может самостоятельно определять удобное для сверки и опломбирования счетчика время.
Рассмотрим вариант установки прибора учета организацией, имеющей лицензию.
Прибор учета установлен самостоятельно
Первым шагом должно стать решение об установлении счетчика воды. Современное законодательство предусматривает повышение тарифов для потребителей воды, не имеющих счетчика. Установка счетчика — Вправильное решение, позволяющее сэкономить значительные суммы.
Следует обратиться с заявлением в УК, в ДЕЗ (дирекцию единого заказчика) или в ЕИРЦ.
Второй важный момент — определиться с видом счетчика для учета воды. Существует несколько видов счетчиков. Те, которым требуется источник электрического питания, и те, которые работают от потока воды. По критериям принципа работы приборы учета бывают электромагнитные, ультразвуковые, вихревые, тахометрические.
Следует определить, сколько и каких приборов учета нужно установить. Нужно учитывать, что для холодной и горячей воды нужны отдельные и специальные приборы учета. Не в каждом доме централизованная подача горячей воды, особенно это касается жителей частного сектора, тогда достаточно счетчика для холодной воды. Прибор учета можно приобрести самостоятельно, можно довериться мастеру, который будет проводить установку.
Затем, когда установка произведена, необходимо заполнить акт о приемке работ по установке счетчика. Прежде чем подписывать акт, необходимо убедиться, что работа проведена на должном уровне.
- Проверить, что счетчик реагирует на расход воды. То есть при включении воды видно, как сменяются цифры на счетчике и вращается диск, свидетельствующий о том, что счетчик фиксирует расход воды.
- Убедитесь, что установка произведена герметично — нет никаких подтеков и капель.
- Обязательно проверьте работу всех смесителей, бачок унитаза.
- Убедитесь, что напор остался таким же, каким был до установки прибора учета.
- Проверьте заводские пломбы, установленные на приборе учета. Они должны остаться нетронутыми.
Только убедившись в качественной работе, подпишите акт о приемке работы. Надо помнить, что должно быть два экземпляра акта.
После установки счетчика и подписания акта об установке нужно провести сверку и пломбирование прибора учета, заключить договор на его обслуживание, получить акт ввода прибора в эксплуатацию. Акт должен быть в трех экземплярах. Опломбирование по закону осуществляется бесплатно. Затем с полным пакетом документов надо завершить процедуру регистрации в УК или ЕИРЦ.
Важным моментом является определение тарифа, так как существует ряд льготников, которые могут претендовать на особые условия оплаты за воду, тогда надо предъявить документы, подтверждающие ваше право на льготную оплату воды.
Оговорите и способ подачи данных о показаниях счетчика. Можно осуществлять подачу данных о водопотреблении через интернет. Уточните в своем расчетном центре Вналичие такой возможности. Если она есть, то нужно будет получить логин и пароль и зарегистрироваться в личном кабинете.
Пройдя всю эту процедуру, можно будет оплачивать воду по показаниям счетчика.
Какие выбрать счетчики?
Лучший вариант: турбинные (с крыльчаткой) механические – дешево и сердито. Электронный счетчик – это, может быть, и «круто», да только электроника имеет свойство ломаться, а замена счетчиков воды в квартире означает, кроме расходов, новый круг преодоления бюрократических формальностей.
Счетчики для холодной и горячей воды нужны разного конструктивного исполнения. Это сразу видно при покупке: они отмечены поясами синего и красного цветов соответственно. Если поставить на холодную трубу «горячий» счетчик, беды не будет, но «горячий» стоит дороже. Гадать же, что будет, если на горячую воду поставить счетчик для холодной – бессмысленно, такой вариант просто не допустят к эксплуатации.
Покупать нужно обычные квартирные счетчики воды, не гоняясь за чем-то исключительным. Приборы учета контроля воды подлежат обязательной сертификации. Раз он в продаже – значит, сертификацию прошел. А после поверки и опломбирования отвечаете за него уже не вы, если только вы его случайно не разбили.
При покупке счетчика убедитесь, что он полностью укомплектован: в комплекте должны быть сетчатый фильтр, два присоединителя с ниппелями, накидными гайками и прокладками, и обратный клапан. Недобросовестные продавцы (этим частенько грешат торговцы-индивидуалы на «железных» рынках) бывает, разукомплектовывают счетчики и продают комплектующие изделия отдельно, так что лучше покупать счетчики в специализированном магазине.
Следующий важный момент при покупке счетчика – его паспорт. Он должен быть отпечатан типографским способом, скреплен заводским штампом, а серийные номера в паспорте и на изделии должны совпадать. Счетчик с отксеренной бумажкой, даже если вам и не всучили некондицию, на поверку примут, но придется еще платить.
Кто имеет право устанавливать счётчики воды?
В действующем законодательстве нет определенных критериев для выбора исполнителя по установке счётчиков воды в квартире. Поэтому потребитель может обратиться к любому специалисту, обладающему достаточным уровнем компетенции для проведения работ по монтажу водосчётчиков.
В пункте 81 Постановления Правительства РФ № 354 о правилах предоставления коммунальных услуг оговаривается, что оснащение квартиры приборами учёта производится силами собственника и на его средства. Правда не стоит забывать, что при проведении работ всю ответственность за качество монтажа собственник (вы) берёте на себя. В случае протечки, срыва арматуры и последующего затопления винить останется лишь себя.
Обращаясь в специализированную компанию по установке счётчиков воды, вместе с монтажом водомера вы получаете некоторую гарантию качества и правильности монтажа. При выборе фирмы-установщика не забудьте поинтересоваться как долго фирма на рынке, почитайте отзывы о их работах, уточните срок гарантии, который фирма предоставляет на свои работы и на что конкретно она распространяется.
Наша служба “Поверка-сервис” предоставляет гарантию 2 года на работы и оборудование
. То есть в этот период что-то произойдет с водосчётчиком или соединениями, то мы бесплатно проведем работы или заменим водомер. Мастер после проведения работ обязательно выдаст вам все необходимые для постановки счётчиков на учёт документы (паспорта на счётчики воды). В этом основное отличие от самостоятельной установк. Согласитесь установка счётчиков воды с 2-х летней гарантией на все оборудование и работы — это превосходно.
Схема установки счетчика воды
Неважно, через фирму вы будете устанавливать счетчик или своими руками, вам необходимо знать как должна выглядеть правильная схема — контролировать процесс очень желательно
Где и как ставить: выбор места для водяного счетчика
Ставят счетчики сразу после стояка на прямом участке до первого ответвления на сантехнические приборы. Есть счетчики воды установка которых возможна только в горизонтальном положении, есть модели с возможностью вертикальной установки. Только надо иметь в виду, что в горизонтальном положении точность прибора выше, чем в вертикальном и не факт, что считать он будет меньше. Так что очень желательно найти способ поставить его «лежа».

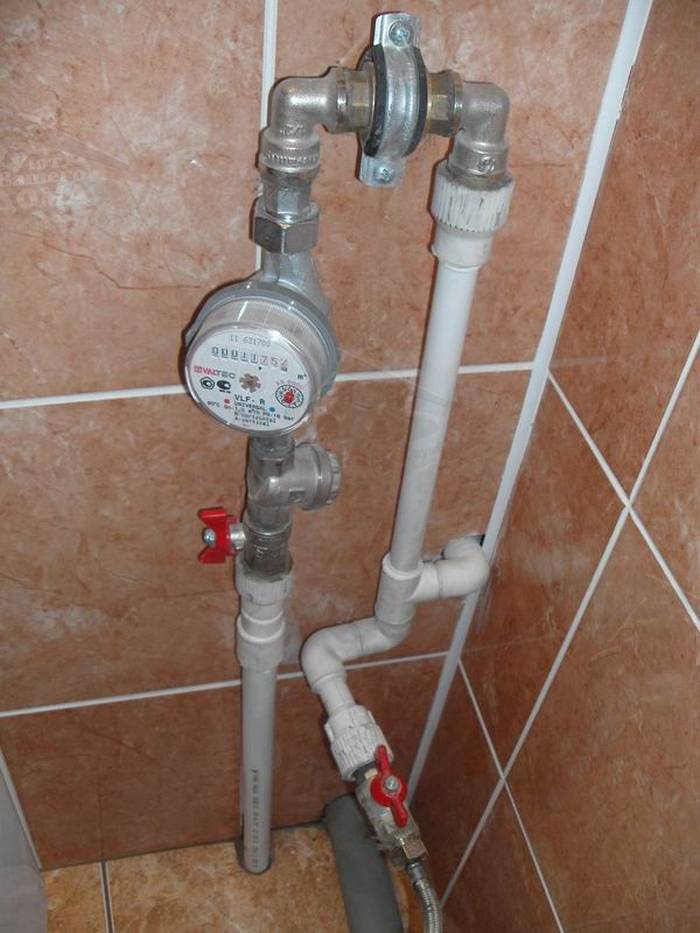

Установка счетчиков воды желательна в горизонтальном направлении
Что и зачем должно быть в схеме
Стандартная схема установки водомера выглядит так:
- на патрубок, идущий от стояка накручивается шаровый кран,
- ставится фильтр грубой очистки,
- счетчик;
- далее разводка. Установка счетчиков на воду с минимальным количеством элементов
Теперь подробнее о том, для чего необходим каждый элемент.
Шаровый запорный кран нужен для отключения воды в случае необходимости — починить смеситель, почистить фильтр, поменять счетчик и т.д. Потому его наличие обязательно. Ставить его надо так, чтобы удобно было поворачивать вентиль.
Фильтр грубой очистки улавливает наиболее крупные частички, которые есть в водопроводе. Его надо ставить так, чтобы отвод был направлен вниз. В противном случае он будет быстро забиваться.
Все эти элементы чаще всего имеют внутреннюю резьбу. Чтобы их можно было между собой соединять, используют соединительные элементы, которые часто называют «сгоны». Они имеют с двух сторон наружную резьбу и небольшой участок ровной трубы (в некоторых вариантах вообще только несколько миллиметров). с их помощью все и соединяется между собой.
Какие бывают фильтры для воды и как получить чистую воду читайте тут.
Необязательные элементы схемы
Часто после счетчика ставят обратный клапан. Он требуется чтобы при отсутствии разбора вода не шла в обратную сторону. Также это исключает увеличение показания при наличии нестабильного давления.
Отсекает он и еще две неприятные ситуации: и не дает холодной воде перетекать в из одного трубопровода в другой. Это случается, если у кого-то на стояке установлен гигиенический душ (на унитазе или биде), душевая кабина с дешевыми смесителями. В них обратные клапана не предусмотрены и такое перетекание возможно.
Схема с обратным клапаном
Если давление холодной воды выше, чем горячей, то холодная вода снижает температуру ГВС, а при обратной ситуации из крана холодной воды может идти горячая. Потому установка обратного клапана и на холодную и на горячую воду крайне желательна, но не обязательна.
Схема установки водяного счетчика с запорными кранами с двух сторон
Иногда после обратного клапана рекомендуют ставить еще один запорный вентиль. Он нужен чтобы при снятии счетчика или при прочистке того же фильтра вода из труб в квартире не сливалась на пол. В принципе, можно подставить емкость, но это не всегда возможно. Воды же в трубах обычной квартиры около 6 литров, с пола собирать — не самое приятное занятие. Но данный элемент обвязки ставится или нет по желанию хозяина.

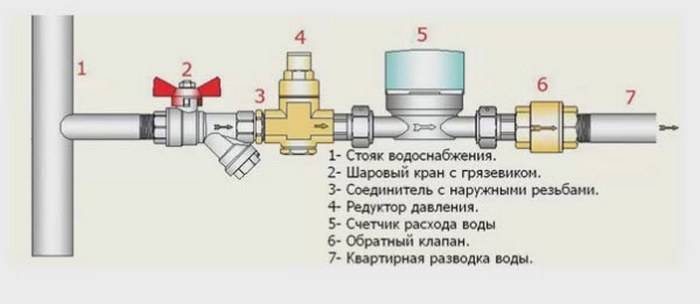

Схема с редуктором давления
Есть еще одно устройство, которое может быть установлено — редуктор давления. Он стабилизирует давление в системе, продлевая срок «жизни» всей бытовой техники и кранов/смесителей. Ставится после фильтра грубой очистки. Не самая дешевая штуковина, но очень полезная.
Как выбрать фильтр под мойку для получения питьевой воды читайте тут.
Что это такое?
Счетчик воды — это механическое или электронное устройство, предназначенное для учета количества использованной воды.
Все виды этих приборов устанавливаются в разрыв трубопровода и реагируют на движение водного потока.
Пока вода по трубе не перемещается, показания счетчика остаются неизменными. Как только поток начал движение (открыли кран, произошло наполнение стиральной или посудомоечной машины, воспользовались унитазом), показания прибора меняются в соответствии с пропущенным объемом.
В результате происходит точный учет использованной воды, позволяющий корректно высчитать ее стоимость за месяц (или за квартал).
Как передавать данные
Вам нужно будет ежемесячно передавать данные по фактическому расходу. В разных регионах процедура реализована по-разному, но в основном способов несколько:
- оторванные и заполненные от абонентской книжки листочки опускают в специальные ящики;
- оставляют данные в личном кабинете на сайте водопоставляющей организации;
- отправляют электронные письма с показаниями на специальный адрес организации.
Могут быть и другие способы — каждый водоканал или ДЭЗ разрабатывает их сам. Если есть несколько способов, вы выбираете тот, что для вас проще.
Показатели водомера можно передавить на сайт кампании, на их электронный адрес или отрывные квиточки опускать в специальный ящик
Частые вопросы
Жилищным законодательством предусматриваются случаи, в которых возможно осуществление деятельности управляющих компаний (УК) без лицензии. Отсутствие лицензии может быть при:
- исключении данных о многоквартирном доме (МКД) из регионального лицензионного реестра;
- прекращении ее действия;
- аннулировании лицензии (ст. 199 Жилищного кодекса (ЖК));
Согласно п. 3 ст. 200 ЖК при указанных обстоятельствах УК все равно обязана исполнять свои полномочия, до того как:
- такие обязанности появятся у новой организации, которая выбрана общим собранием собственников жилья в МКД или по результатам конкурса (ч. 7 ст. 162 ЖК РФ);
- такие обязанности появятся у товарищества собственников жилья (ТСЖ), жилищного или потребительского кооператива в соответствии с условиями заключенного с ними договора;
- обязательства возникнут в соответствии с договорами согласно чч. 1 и 2 ст. 164 ЖК;
- вместо управляющей компании будет зарегистрировано ТСЖ, жилищный или потребительский кооператив.
Если ваша ситуация подпадает под один из перечисленных случаев, то опломбировать и зарегистрировать установленные счетчики вправе УК без лицензии.

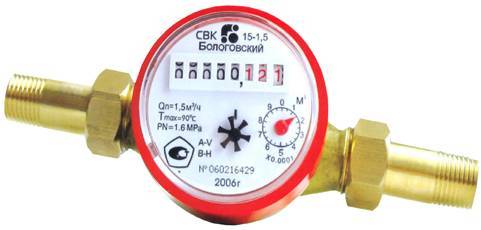

Как он выглядит?
Внешне счетчик воды похож на манометр средней величины, но с двумя патрубками — входным и выходным. На циферблате имеется продолговатое отверстие прямоугольной формы, сквозь которое видны диски счетного механизма с цифрами. Они показывают текущее значение расхода воды.
Размер корпуса невелик, что позволяет компактно разместить прибор в небольшом пространстве, среди множества труб и других элементов.
Современные конструкции электронных водосчетчиков могут иметь прямоугольные очертания и жидкокристаллический дисплей. Это зависит от типа прибора, изготовителя и прочих специфических особенностей.
Юридические тонкости и практические решения
Толкование смысла акта подразумевает, что собственники помещений обязаны обеспечить учёт ресурсов, поставляемых соответствующими организациями. Это означает, что должен быть, достигнут консенсус между поставщиком и потребителем по порядку учёта ресурсов и применяемому оборудованию. Порядок учёта обеспечивается целостностью прибора, то есть счётчика, который пломбируется представителем организации, поставляющей воду. В общем случае это управляющая или жилищно-коммунальная контора.
Счётчик воды в разрезе.
Измерительное оборудование, допущенное к установке для учёта расхода воды, заносится в базу данных Федерального информационного фонда по обеспечению единства измерений и доступно для ознакомления по адресу — fundmetrology.ru. В паспорте приобретаемого измерительного прибора должен быть указан номер регистрации этого образца оборудования в базе данных Информационного фонда. Дополнительное тестирование или проверка приобретённого прибора не требуется, но чтобы избежать лишних недоразумений, следует предварительно согласовать этот вопрос с эксплуатационной организацией.
Счётчики могут не устанавливаться в том случае, если здание признано ветхим и имеются соответствующие документы, констатирующие такое положение. Здание со значительной степенью износа имеет коммуникации соответствующего состояния.
Устанавливать на них какое-либо оборудование попросту опасно. Следует добавить, что отказ владельца жилья от установки счётчиков на воду, не является наказуемым действием. В этом случае предусмотрена оплата по возрастающему тарифу, но не предполагается никаких административных или штрафных санкций.
Монтажные элементы системы.

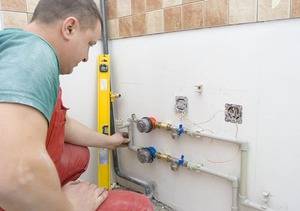

При установке счётчика на воду в квартире или доме, возникают две связанные процедуры, которые могут быть выполнены порознь или одновременно, в зависимости от сложившихся местных особенностей и практики. Первой процедурой является монтаж оборудования на систему водоснабжения.
Владелец помещения может выполнить его самостоятельно или привлечь специалистов, в том числе связанных с эксплуатационной конторой, поставляющей в его квартиру или дом, питьевую воду. Это не нарушает правила и порядок установки счетчиков воды в квартире. Работы выполняются за счёт собственника помещения.
Вторая процедура — приёмка устройств в эксплуатацию со стороны управляющей организации, которая будет получать деньги за полученные ресурсы, на основе показаний установленных измерительных приборов. Пломбирование счётчиков и при необходимости, других элементов системы, производится представителем управляющей конторы. Процедура должна ими выполняться бесплатно.
Что нужно, чтобы установить в своей квартире счетчик воды?
Шаг 1: обратитесь в организацию, управляющую жилищным фондом (как правило, это ДЕЗ) с заявлением на установку квартирных водосчетчиков. При этом следует уточнить, установлены ли в вашем доме домовые приборы учета, так как оплата по счетчику за холодную воду возможна только при их наличии. Заявление является основанием для составления проекта Договора между организацией, управляющей жилищным фондом, и собственником жилья (или ответственным квартиросъемщиком) на порядок оплаты за холодную и горячую воду. На этом этапе следует познакомиться с вашими новыми правами и обязанностями.
Шаг 2: оцените состояние инженерных сетей. Позволяют ли они установить водосчетчики? Иногда, прежде чем поставить приборы учета, следует поменять, починить или установить краны, перекрывающие подачу воды в квартиру.
Шаг 3: не спешите ставить водосчетчик самостоятельно. Прежде всего, уточните в ДЕЗе, какой тип устройства вам подходит. Не торопитесь также с покупкой прибора По правилам, монтировать его должна лицензированная организация, и она может не согласиться устанавливать предоставленный вами экземпляр. Определив дату и время с фирмой, пригласите представителя ДЕЗа для заключения трехстороннего Акта о приеме водосчетчиков в эксплуатацию. Обязательно выясните, каким образом и с кем будет решаться вопрос об их обслуживании и ремонте.
Шаг 4: в зависимости от типа инженерных сетей в каждую квартиру устанавливают одну или две пары водосчетчиков. В подавляющем большинстве случаев требуется два прибора — на холодную и горячую воду.
Шаг 5: заключите договор с организацией, управляющей жилищным фондом, на порядок оплаты за «холодную воду» и «водоотведение» (в квитанции на оплату), в соответствии с которым жилец и ДЕЗ берут на себя определенные обязательства (для москвичей они прописаны в постановлении № 77-ПП).
Шаг 6: отдельный договор заключаете с ГУП «Мосгортепло» (или с аналогичными организациями в других городах), отвечающим за подогрев воды и получающим деньги, которые в платежной квитанции проходят как «горячая вода». Для этого нужно обратиться в офис отделения «Мосгортепла», обслуживающего ваш район, и заявить о своем желании платить за горячую воду по показаниям водосчетчика. В течение нескольких дней их представитель должен приехать к вам, поставить дополнительную пломбу на счетчик горячей воды и подписать договор. При этом следует обговорить, как подавать показания за «горячую воду».
Шаг 7: актуален, если у вас организация, управляющая жилищным фондом, — не ДЕЗ. В этом случае договор с ней необходимо принести в Единый информационный расчетный центр (ЕИРЦ). Помимо договора там могут потребовать дополнительные документы (например, копии паспортов на водосчетчики, акт ввода в эксплуатацию). В ЕИРЦ вас поставят на учет и сообщат, каким образом необходимо подавать показания приборов. Учет расхода воды упростит специальная книжка для снятия показаний водосчетчиков.
