Лучше быть во всеоружии

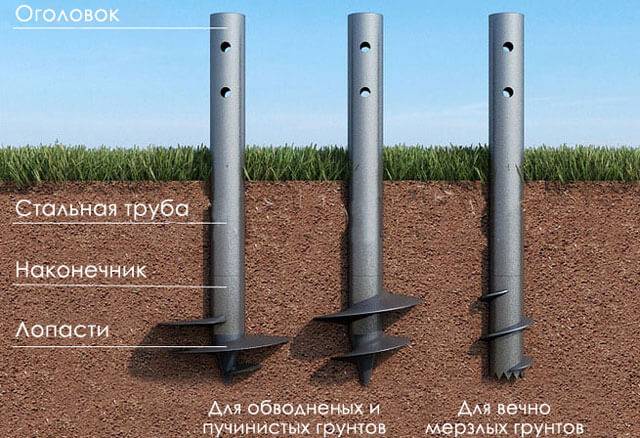

Свая винтовой конструкции состоит из ствола, который может быть цельным или составным, и наконечника. Суть её применения заключается в том, чтобы за счёт поворотных усилий пройти слабые слои грунта и зацепиться за плотные, несжимаемые пласты. В грунте она фиксируется благодаря лопастям, их же поверхностью, а не только стволом, опирается на грунт.
Принцип работы винтовой сваиИсточник avocet.ru
Если сравнить винтовой вариант свай с забивным, то преимущества первых очевидны, если сравнивать с точки зрения трудоёмкости монтажа, наличия шума и вибраций. Опять же, в условиях небольшого объекта можно обойтись и без бурильной или сваебойной техники. Однако не всё так прекрасно, как хотелось бы.
Так ли надёжно винтовое основание, как принято считать
Свайные фундаменты, в том числе и винтовые, закладываются в сложных гидрогеологических условиях, когда ленточный вариант неприемлем. И они должны точно так же проектироваться, как и любые другие, с расчётом по несущим состояниям: сопротивлению грунта, прочности материала свай и ростверков, осадке от вертикальных нагрузок. Мало того, что при самостоятельном строительстве этого никто не делает, так ещё и опоры надлежащего качества найти практически невозможно:
- В погоне за возможностью удешевления, современные производители убирают из винтовых свай до нескольких миллиметров металла, который раньше являлся антикоррозийным запасом прочности, и предусматривают вместо него более дешёвое антикоррозийное покрытие.
- К минимуму свели и диаметр лопастей, а так как толщина ствола пропорционально зависит от этого размера, то и он стал меньше. В новом формате, далёком от идеала, свая, наиболее часто применяемая в малоэтажном строительстве, имеет размеры 300/108 (диаметр лопасти/диаметр ствола) с толщиной стенки 4 мм. Кстати, такие параметры винтовых опор в западных странах просто недопустимы.
Современный (бюджетный) формат винтовой сваиИсточник ecodom-kostroma.ru
Выдержка из документаИсточник ecodom-kostroma.ru
- Тем не менее, и сегодня производители гарантируют металлическим сваям полувековой срок службы, хотя при этом они стали почти вдвое дешевле буронабивных свай – капитальных, проверенных временем и очень надёжных. В чём-то же должен быть тут подвох!
- А состоит он вот в чём. Монтировать металлические опоры с современными параметрами свай не стоит в том случае, если срок службы стенового материала больше тех самых 50 лет (бетоны, кирпич, натуральный камень). И даже деревянный сруб, при надлежащей обработке и внешней защите может прослужить дольше, чем этот «очень надёжный» фундамент.
Железобетонный ростверк прослужит дольше опорИсточник evroctandart.su
Получается, что строить дом на винтовых сваях имеет смысл, только если он возводится по каркасной технологии. В неё данный конструктив фундамента вписывается просто идеально: нагрузки на опору минимальные, и ему не надо «конкурировать» со стенами по долговечности. В первую очередь это касается лёгких хозяйственных построек, на столь длительный срок службы которых вряд ли кто-то рассчитывает.
Целесообразность такого решения весьма сомнительнаИсточник www.hebelblok.ru
Как убедиться в качестве свай
Это было про общие возможности фундамента. Теперь про кустарное производство, избавиться от которого в нашей стране в принципе невозможно. Поэтому до того, как вкручивать винтовые сваи на своём участке, нужно озадачиться поисками приемлемой по качеству продукции. Готового рецепта тут нет, но несколько советов по этому поводу можем дать:
Вряд ли на захудалой металлобазе можно приобрести качественные металлические сваи, так как их производство является технологически сложным процессом и требует хорошей организации труда и материального обеспечения.
Так вырезают лопасти для свайИсточник chelny.zoon.ru
Если у свай толщина минимальная – те пресловутые 4 мм, о которых говорилось выше, значит, производитель обязан обеспечить надёжную антикоррозийную защиту. Не верьте, если вам рассказывают о наличии цинкового покрытия – на дешёвых сваях его не может быть по определению, да и установки для его нанесения вещь дефицитная. На практике покрытия применяются другие (например, грунтовка ГФ-021), иногда даже и нормального качества. Но в этом нужно убедиться.
Качество очевидноИсточник bibliostroy.ru
Следующий совет опять же касается толщины стенки сваи. Она и так уже уменьшена донельзя, и если замерите этот размер рулеткой и обнаружите недостающий миллиметр – откажитесь от покупки. Из-за него срок службы поставленного на такой фундамент дома может сократиться лет на 10.
Варианты обвязки
Обвязка свай брусом
Фундамент, обвязанный брусом.
При обвязке свайно-винтового фундамента брусом делают следующее:
Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).
- Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
- На сваи монтируют оголовки.
- Выполняют гидроизоляцию материала.
- На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
- Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
- Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
- Фиксируют брус на оголовках свай посредством саморезов.
Обвязка свай доской
При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:
- При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
- Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
- Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
- Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.
Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:
Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.
- Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
- На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
- Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.
Обвязка свай швеллером (двутавром) или профтрубой
Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.
Обвязку фундамента швеллером или двутавром производят следующим образом:
- Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
- Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
- Балки приваривают друг к другу и к оголовкам свай.
На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).
Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.
Обвязка свай с использованием железобетонного ростверка
Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.
Обвязка свай с использованием железобетонного ростверка: итоговый вариант.
При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:
- Столбы свай выставляют на один уровень.
Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.
- Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
- Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
- Металлический каркас приваривают к сваям и заливают опалубку бетоном.
Обвязка ростверком
Ростверк — это пояс обвязки, соединяющий отдельные опоры в единую систему. Он нужен для принятия веса стен или прочих элементов конструкции дома, равномерного распределения нагрузки по всему свайному полю.
Существуют разные способы монтажа ростверка, обусловленные материалом изготовления:
Деревянный
Используется деревянный брус минимальной толщиной 150 : 150 мм. Как вариант, можно применить пачки из досок толщиной 50 мм и шириной 200 мм, соединенные в единый пакет размером 150 : 200 мм. Используется качественный сухой пиломатериал 1 или 2 сорта.
Поверхность дерева покрывается антисептическим и антипиреновым составом (в настоящее время существует пропитка, выполняющая обе функции). Соединение брусьев производится вполдерева и только над оголовком сваи.
Стыки, расположенные в пролете, не допускаются. Между металлом и деревом во всех местах прокладывают двойной слой рубероида (гидроизоляция). Установка выполняется так, чтобы свая располагалась точно по продольной оси бруса.
Металлический
Используются различные виды металлопроката:
- Швеллер.
- Двутавр.
- Труба прямоугольного сечения.
При использовании швеллера не нужны оголовки, хотя для трубы или двутавра их присутствие обязательно. Для швеллера используются специальные закладные детали, установленные в трубу при заливке бетона.
Появляется возможность обойтись без гидроизоляции между оголовками и обвязкой, но между металлом и стеной она применяется в любом случае. Соединение деталей производится сварным способом с обязательным усилением болтами.
При повышенной прочности металлического ростверка, возникает большой металлический элемент конструкции, который требует обслуживания — периодической покраски защитными составами.
Железобетонный
Это самый трудоемкий и долгий вариант создания ростверка, но и самый прочный и надежный, не подверженный коррозии или гниению. Для его создания необходимо изготовить опалубку, установленную поверх оголовков.
Внутрь помещают арматурный каркас, после чего приступают к заливке бетона.
Опалубка изнутри устилается слоем рубероида или полиэтилена для исключения утечек влаги. Иногда ростверк заливают ниже уровня оголовков, приваривая арматурный каркас непосредственно к стволам. Чаще всего такое производится при достаточной высоте на уровнем грунта.
В таких случаях подрезку по горизонтали выполняют после затвердения бетона (28 дней), а заполнение стволов производят после подрезки.
Плюсы и минусы свайно-винтовых оснований
Фундаментные конструкции, построенные на основе металлических винтовых свай, обладают множеством достоинств:
- Строительные работы можно проводить практически при любой погоде.
- Железные сваи можно выравнивать путем обрезания выступающих частей. Перед началом строительства не нужно выполнять трудоемкие земельные работы и разравнивать участок.
- Металлические опоры с хорошей антикоррозионной обработкой значительно медленнее изнашиваются из-за атмосферных воздействий и грунтовых вод, чем бетонные.
- Свайно-винтовые фундаменты являются ремонтопригодными, дефектные конструкции можно легко заменить.
В то же время необходимо учитывать некоторые недостатки, которые могут ограничивать область применения винтовых конструкций:
- Сваи невозможно ввинчивать в почву, в которой имеются твердые известняковые прослойки. При этом могут повреждаться наконечники изделий.
- Конструкции должны быть обработаны антикоррозионным покрытием по всей поверхности. Наличие малейшего необработанного участка приведет к быстрому распространению очага коррозии.
- Винтовые опоры не рассчитаны на большие нагрузки. Тем не менее, при строительстве бань этот недостаток становится несущественным.
Виды свай
Винтовые сваи имеют два основных вида:
- Сварные.
- Литые.
Отличие между ними состоит в конструкции наконечника. Это важный элемент, принимающий на себя основную нагрузку при погружении.
От качества наконечника зависит, как поведет себя свая при появлении контакта с техногенным или природным препятствием, не являющимся плотным грунтовым слоем. Сварные наконечники в этом отношении менее прочные, при встрече с обломками скальных пород часто деформируются и выходят из строя.
Литой наконечник намного прочнее и способен проходить препятствия, разрушая их и не теряя работоспособности сваи.
Кроме того, имеются различия по количеству лопастей.
Существуют винтовые сваи:
- Однолопастные.
- Многолопастные.
Однолопастные сваи имеют единственную спиралеобразную лопасть, обеспечивающую поступательное движение при вращении сваи вокруг вертикальной оси. Они предназначены для установки в относительно мягкий и однородный грунт, не имеющий плотных или скальных включений.
Несущая способность таких свай ниже, чем у многолопастных образцов, которые гораздо устойчивее и прочнее соединяются с грунтом. Наличие нескольких опорных узлов позволяет уменьшить диаметр ствола, что облегчает установку и обеспечивает целостность конструкции.
В комплекте с литым наконечником они оптимальным образом подходят для работы на плотных грунтах, в зонах вечной мерзлоты или с большим количеством техногенных включений.
По типу защитного покрытия сваи делятся на оцинкованные и неоцинкованные. Последние практически ничем не защищены от воздействий грунтовой влаги, так как слой краски, который наносится для придания изделиям большей солидности, сходит при завинчивании.
Кроме того, все типы винтовых свай практически не защищены от электрохимической коррозии или воздействия блуждающих токов, что сложно заранее предусмотреть или определить.
Что такое свайный фундамент с ростверком?
Конструктивно свайно-ростверковый фундамент – это ряд опор, погруженных в грунт ниже точки промерзания, и связывающий их поверху «обвязкой» из стали или железобетона. На последний уже укладываются первые ряды кирпича либо бруса (бревна). Такая конструкция обеспечивает равномерное перераспределение нагрузок со стороны как дома, так и земли.

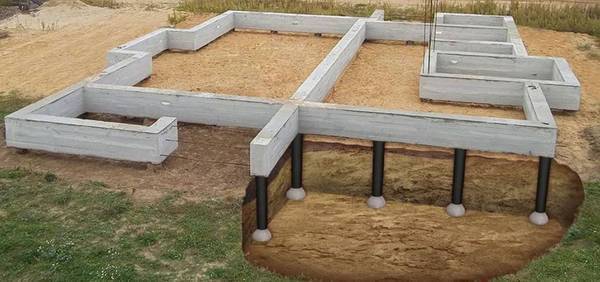

Схема фундамента
Возникающие при пучении точечные воздействия от свай расходятся по всей ленте ростверка такого основания. Стены не испытывают лишнего давления в какой-то одной точке. Перекосы и разрушения кладки на подобном основании практически исключены.
Как подготовиться к работе?
Закладка фундамента – ответственный процесс, поскольку от выбора материала и качества монтажа зависит надежность и долговечность проектной конструкции.
С чего начать?
Но, чтобы сэкономить, можно использовать справочную информацию и самостоятельно провести исследование грунта и глубины подземных источников на участке.
Что нужно знать перед проектированием?
Для расчетов железобетонного свайно-ленточного фундамента необходимо знать:
- тип грунта;
- степень пучения почвы;
- точку промерзания;
- залегание поземных источников;
- несущую способность грунта;
- перепады высот на участке;
- климатические условия для региона (количество осадков).
Перед расчетами фундамента необходимо подобрать количество свай. Как правило, опоры устанавливают по углам здания и в местах, где будут пересекаться простенки в доме по проекту.
Приблизительное расстояние между опорами 1,5–3 м. Площадь сечения свай выбирается экспериментальным путем, исходя из несущей способности грунта.
Для выбора параметров рекомендуется воспользоваться справочными данными:
| Диаметр буронабивных свай, см | 100 | 150 | 200 | 250 | 300 |
| Площадь основания, см2 | 79 | 177 | 314 | 490 | 707 |
| Тип грунта | Несущая способность | ||||
| Песок крупной фракции | 325 | 701 | 1350 | 2050 | 2350 |
| Песок средней фракции | 235 | 530 | 942 | 1472 | 2120 |
| Мелкий песок, перенасыщенный влагой | 197 | 530 | 748 | 1226 | 1775 |
| Твердая глина | 353 | 795 | 1413 | 2208 | 3180 |
| Пластичная глина | 197 | 353 | 628 | 980 | 1413 |
| Крупнообломочные породы | 432 | 1315 | 2168 | 3238 | 5650 |
Расчет опор и ростверка
Чтобы заложить надежный фундамент, необходимо провести ряд обязательных предварительных расчетов:
- Определить суммарные нагрузки с учетом веса стен, перекрытий, кровли, снежного настила и т.п.
- Найти необходимую опорную площадь, зная вес конструкции и коэффициент надежности. Формула для расчета: S опоры = (М * 1,4)/Н, где:
- М – суммарная масса сооружения (из п.1),
- Н – несущая способность грунта (справочная информация),
- 1,4 – коэффициент надежности.
- Рассчитать суммарную площадь сечения свай, учитывая их количество.
- Сравнить результаты вычислений п. 2 и 3.
Если площадь сечения свай больше опорной площади, то выбранные параметры подходят, если меньше – необходимо увеличить площадь опор. Иногда целесообразно увеличить количество столбов (алгоритм расчета не поменяется).
Длину опор выбирают с учетом глубины промерзания грунта. Как правило, железобетонная конструкция должна упираться в твердый несущий слой. Для большинства российских регионов точка промерзания находится на глубине 1,5 м. К этому значению необходимо не забыть добавить высоту цоколя.
Ширина ростверка выбирается таким образом, чтобы это значение превосходило или было равным толщены цоколя или несущих стен.
Необходимые инструменты и материалы
Для строительства свайно-ростверкового фундамента понадобятся такие инструменты и материалы:
- ручной бур или электрическая установка для устройства шурфов;
- смесь для бетонного раствора: песок, щебень, цемент, вода;
- щебень средней фракции для устройства дренажной подушки под ростверк;
- бентонитовый раствор для обмазки стенок скважины;
- листы рубероида для гидроизоляции свай;
- листовой гидроизоляционный материал для ростверка;
- пенополиуретановый утеплитель;
- металлическая арматура для армирования верхней и нижней части фундамента;
- доски, брусья, гвозди и шурупы для изготовления опалубки;
- колышки, лески для разметки участка.
Буронабивной свайный фундамент своими руками
Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно. Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.
Устройства выполняется в пять этапов:
Земляные работы.
Установка асбестоцементных труб и укладка в них арматуры.
Заливка бетона.
Устройство ростверка.
Закрытие цоколя.
Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.
Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.
Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.
Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.
Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.
Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса. В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.
В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.
Схема создания буронабивного основания
Строительство буронабивного фундамента представляет собой более трудоемкую задачу.
Порядок действий:
Разметка участка
Производится удаление лишней растительности или предметов. Поверхность участка планируется, при необходимости удаляется верхний слой почвы.
Затем с помощью колышков отмечаются точки создания буронабивных свай.
Необходимо следить за точностью соответствия проектным данным, тщательно отмерять все расстояния.
Обязательно проверять диагонали и следить за их равенством. При обнаружении любых несоответствий сразу же исправляют ошибки.
Бурение скважин
По результатам разметки выполняется бурение скважин. Глубина определена в проекте, требуется только создание углублений в грунте.
Иногда используют ручной бур, чаще привлекают спецтехнику, что значительно ускоряет работу и повышает качество.
Если нужны глубокие скважины — от 3 м и более, ручными методами не обойтись.
Армирование
В готовую скважину опускают опалубку, роль которой выполняет отрезок пластиковой трубы нужной длины и диаметра.
Часто обходятся трубой, свернутой из руберида. Она остается в скважине и выполняет функции гидроизоляции.
Затем собирают арматурный каркас. Обычно он представляет собой пространственную решетку из 4 вертикальных рабочих стержней, соединенных поперечными отрезками из тонкой гладкой арматуры.
Размеры каркаса должны позволять свободно опустить его в скважину, но не давать ему слишком свободно болтаться в ней.
Оптимальное расстояние вертикальных стержней до стенок скважины — 3-5 см.
Заливка бетона
Для заливки используются тяжелые марки бетона от М200 и выше. Используется либо готовый материал, либо изготовленный самостоятельно тут же, на месте.
Бетоном заполняют всю полость скважины и производят штыкование — длинным прутком протыкают бетон, удаляя из него пузыри воздуха.
После заливки следует выдержать бетон для набора конструкционной прочности. Этот период длится от 20 до 30 дней в зависимости от диаметра скважин.
Обвязка
Обвязка буронабивных скважин представляет собой создание ростверка — Ж/Б ленты.
Ее размерфы близки к параметрам мелкозаглубленного ленточного основания, поэтому вся методика изготовления бетонного ростверка максимально приближена к технологии отливки ленты.
Вся разница между ними состоит в отсутствии опоры на грунт, что вынуждает строить опалубку в форме желоба с прочным днищем.
В результате получается мощный и прочный бетонный пояс, расположенный под всеми несущими стенами и соединяющий буронабивные сваи в единую опорную систему.
