Установка вентилятора в ванной своими руками: схемы, инструкции

А как установить вентилятор по месту?

Крепление вентилятора по месту установки – это уже несколько другая тема, больше связанная не с электрохозяйством, а с общестроительными и отделочными вопросами. Поэтому в контексте данной статьи рассматривать их не станем. Можно лишь отметить, что и единства взглядов на эту проблему нет. В качестве примеров читатель может посмотреть подборку видеосюжетов.

Так, практически все вентиляторы рассчитаны на крепление к стене шурупами (дюбелями).

Видео: Как рекомендует производитель — монтаж вентилятора на дюбели

Но многие мастера предпочитают не связываться со сверлением керамической плитки около вентиляционной отдушины, и потому фиксируют приборы на клей. Такая методика вызывает немало критики со стороны приверженцев «классической» установки.

А есть и вовсе оригинальные способы установки.

Как правильно сделать принудительную систему своими руками?

Проектирование и монтаж выполняется самостоятельно, с проведением подготовительных работ.

Сравнивают диаметр вытяжного прибора с размером проёма в стене.
Узкий вход в вентиляционное отверстие расширяют перфоратором.
В широкий вход вставляется труба из пластика или гофра.
Промежуток между трубой и стеной заделывают монтажной пеной.

Место для установки

Вытяжка предназначена для отвода тёплого влажного воздухаЗапрещено устанавливать вентилятор рядом с раковиной, ванной, унитазом и другими источниками повышенной влажности

Совет
Вентилятор не устанавливают вблизи нагревательных приборов, чтобы он не перегревался.

Как подключить: выбор схемы

стандартная встроенная вентиляция не в состоянии справиться с выводом влаги из ванной.Следующий способ заключается в подсоединении устройства к независимому выключателю.

Как установить вентилятор?

снимают наружную крышку;
места прилегания вентилятора к стене смазывают полимерным клеем, жидкими гвоздями или силиконом;
вставляют устройство в проём в стене, полностью спрятав рабочую часть, состоящую из лопастей и двигателя;
корпус плотно прижимают для схватывания клея;
для защиты от попадания из вентиляционной шахты в комнату насекомых и мусора устанавливают противомоскитную сетку;
крышку ставят на место, закрепляют саморезами или дюбелями, которые поставляются в комплекте;
завершающий этап — укладка провода, подсоединение вентилятора к электросети.

Какой выбрать

Перед приобретением конкретной модели электровентилятора покупателю стоит ознакомиться с классификацией оборудования для ванной комнаты.

В зависимости от технического устройства вытяжные вентиляторы бывают:

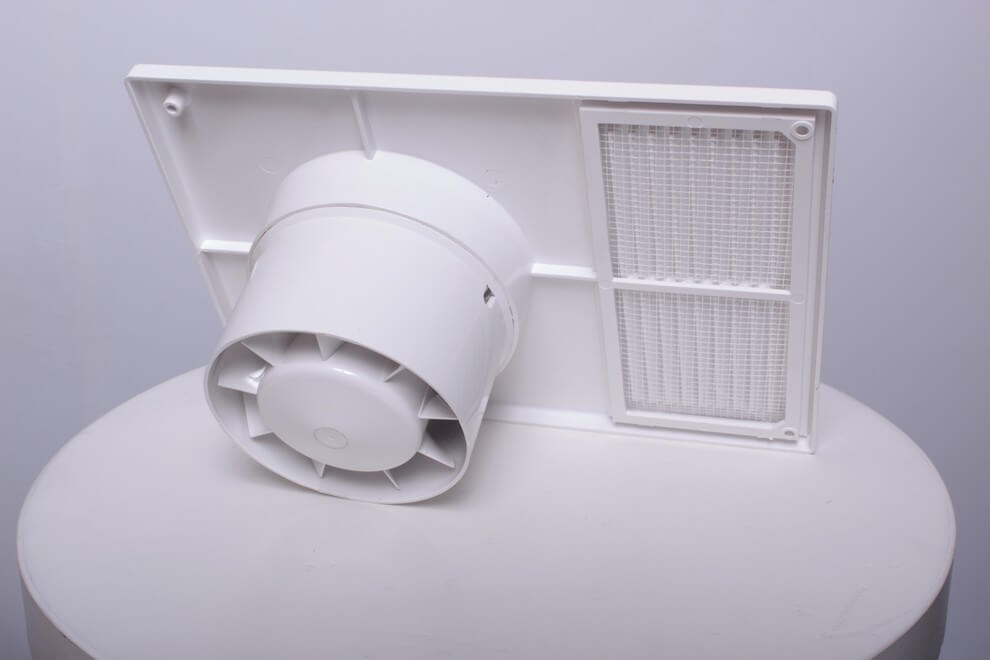

Осевые. Данный аппарат имеет двигатель с внешним ротором. На оси электродвигателя располагается рабочее колесо с лопастями. Для улучшения аэродинамических свойств на входе в вентилятор устанавливается коллектор. Такие приборы подходят для ванной комнаты, характеризуются средней производительностью и небольшой мощностью.

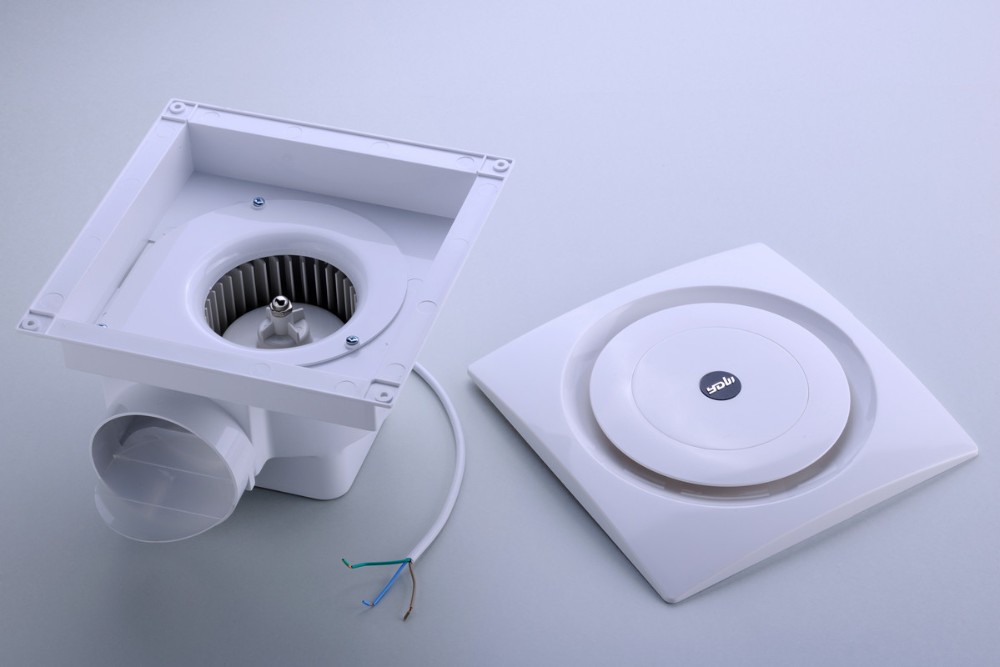

Радиальные (центробежные). Отличаются присутствием специального кольца, на котором закреплены лопасти. Воздух у таких устройств засасывается спереди, а выходит сбоку, под углом в 90°. Эти вентиляторы используются для больших помещений объемом более 12 кубов и с расстоянием от точки входа до вентиляционного канала от 2 метров.

В зависимости от способа установки вытяжные устройства подразделяются на следующие категории:

настенные;
потолочные;
настенно-потолочные;
канальные (модификация, которая устанавливается в разрыв вентиляционного канала для обслуживания нескольких помещений).

Критерии выбора

Вытяжной вентилятор, как и любой бытовой прибор, следует выбирать, руководствуясь его техническими характеристиками. Корпус данных устройств обычно производится из пластика с минимальными влагозащитными функциями. Форма и вид решетки могут отличаться в зависимости от дизайна. Рассмотрим технические характеристики, которые влияют на выбор потолочного вентилятора:

Производительность. Основной критерий, от которого зависит эффективность воздухообмена в помещении

Важно помнить, что выбор осуществляется исходя из площади ванной комнаты и кратности обмена воздуха, прописанной в санитарных нормах. Для санузлов она колеблется от 6 до 8 объемов в час в зависимости от количества человек, проживающих в квартире

Пример. Площадь ванны – 2,2*2,5*2,7 м, при умножении данных показателей 14,85 м3 (15 м при округлении). Для семьи из 4-х человек кратность будет составлять 8. Таким образом, 15×8=120 куб/час – эффективный вентилятор должен иметь производительность воздухообмена не ниже этого показателя.

Уровень шума

Еще одна характеристика, на которую следует обратить внимание при выборе вентилятора. Ориентироваться стоит на время работы прибора – если аппарат будет включен только днем, то шум может оставаться в пределах 30-35 дБ

Для круглосуточной потолочной вытяжки лучше искать радиальные модели на 20-25 дБ, поскольку осевые приборы издают более громкие звуки за счет вибрации мотора.

Шуметь также может и металлический воздуховод при движении по нему воздуха, поэтому при обустройстве системы вентиляции специалисты рекомендуют использовать пластик или звукоизоляционные материалы.

Безопасность. Для ванной комнаты необходимо подбирать специальный вентилятор с дополнительной защитой от влаги. Такие вытяжные устройства низковольтны и могут эффективно работать даже при высокой влажности в помещении. Единственный минус в том, что вытяжку невозможно подсоединить к обычной электросети. Эта информация будет указана на упаковке прибора и в инструкции по эксплуатации. Обычная модель, в которую попадет вода, может спровоцировать короткое замыкание и пожар, поэтому рисковать не желательно.

Мощность. При установке высокомощного прибора владельцу жилья придется оплачивать значительный расход электроэнергии. Более экономичны осевые вентиляторы – за счет высокого КПД они при малых затратах способны создать достойный воздухообмен. Радиальные вытяжные приборы выгодны лишь для помещений с большой площадью.

Дополнительные функции. Встроенный функционал важен с точки зрения эксплуатации устройства. В современных моделях присутствует немало дополнительных характеристик, среди которых можно отметить следующие:

детектор движения для автоматического включения;
таймер и возможность регуляции времени работы;
датчик влажности;
наличие обратного вентиляционного клапана;
режимы вращения лопастей.

Подключение вентилятора в ванной к выключателю

Параллельное подключение вентилятора в ванной

Электрический вентилятор подсоединяют к питающей линии не напрямую, а через тумблер или переключатель. Обычно нет надобности в непрерывной его работе, особенно летом, когда можно открыть окно и сделать проветривание ванной комнаты. Выключатели бывают одинарные, сдвоенные и многоклавишные. Для организации работы электродвигателя с крыльчаткой достаточно первых двух вариантов.

Отдельный тумблер для устройства

Наиболее оптимальным вариантом будет установить отдельный переключатель на вентоотсос.

Можно включить электровентилятор в любое время и не использовать строго с включенным светом, как в варианте с параллельным питанием от лампочки.
Осуществляя ремонт прибора, легче отсоединить его от напряжения в целях безопасности.

Не всегда можно реализовать такую схему подключения к выключателю вентилятора, если в помещении имеется отделка, поэтому провода закладывают на этапе строительства. Отдельный переключатель – это дополнительные расходы и нужно найти свободное место для его установки.

Подключение через одноклавишный выключатель

Подключение вентилятора к выключателю позволяет пользоваться вытяжкой без включения света

Если в душевой уже положена плитка, и снимать ее не представляется возможным, при этом нужно сделать подвод электрического питания, можно поступить просто – взять питание от лампочки освещения, подсоединившись к ней параллельно. Тогда вентоотсос будет работать одновременно со светом. Провода можно подать от светильника по пластиковому коробу.

Этот вариант хорош и с экономической точки зрения, так как не нужно тратиться на дополнительный переключатель, кабеля пойдет меньше. Единственным недостатком здесь будет сам принцип работы – только когда горит свет. Это неудобно, так как ощущаются сквозняки во время банных процедур, иногда приходится оставлять свет, чтобы полностью удалить из комнаты влажный пар.

Применение двухклавишного выключателя

На этапе проектирования установки вентилятора в ванной можно сразу предусмотреть линию для питания электроприбора от сдвоенного переключателя, на котором будет висеть еще и освещение. Это удобно и выгодно, так как тумблер с двумя клавишами стоит немногим дороже одноклавишного и дешевле, нежели два отдельных коммутационных элемента. В остальном все преимущества, которые присущи отдельному питанию вытяжки, здесь также имеют место

Важно только помнить, на какой клавише находится какая линия, чтобы не путаться и не оставлять свет, думая, что это работает продув

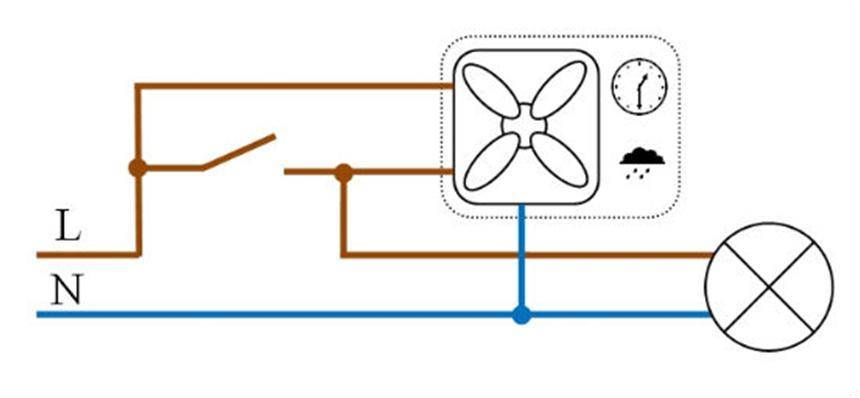

Подключение вентилятора с таймером

Устройства со встроенным таймером могут функционировать по следующей схеме:

Включаться в тот момент, когда загорается лампочка и прекращать свою работу по истечении определенного времени после выключения света. Задержка в этом случае может быть фиксированной либо настраиваемой.
Запуск двигателя осуществляется после затухания лампы.

Последний вариант более комфортный, так как избавляет жильцов от неудобств, в плане сквозняков и шума работающего агрегата в момент использования ванной или туалета. Для реализации проекта вытяжки с таймером необходим трехжильный кабель, где две линии являются питающими, а один провод – сигнальный.

Что такое вентилятор для вытяжки и его назначение

Этот прибор выглядит как небольшое устройство, которое посредством лопастей на валу двигает воздух по трубам системы вентиляции. При этом он не оказывает воздействия на естественную вытяжку в ванную при условии, что в приточной трубе установлен обратный клапан.

Предназначение

Изделие для вытяжки будет востребованным в местах скапливания сырости, дыма или специфического запаха. Поскольку неблагоприятные аспекты приводят к гниению и образованию грибка либо возникновению темных пятен на стенах и потолке. И вот для своевременного решения этих проблем требуется восстанавливать чистоту воздуха до состояния по санитарным нормам. Именно в этих ситуациях вентилирующее устройство позволяет решить проблему.

Установка и подключение

Установка вентилятора на стену

Схема подключения вентилятора в ванной не так сложна, как может показаться на первый взгляд. Немного умения и справиться с работой сможет домашний мастер. Конечно, если вы хотите знать, как подключить вентилятор в ванной и вывести провода к квартирной разводке, то нужно понимать, что может быть только два варианта: прибор работает вместе с освещением или автономно.

Чтобы подсоединить конструкцию к освещению, нужно запараллелить его с любым осветительным прибором (хоть бра в ванной), а вот если планируется установка вентилятора в ванной комнате с выделением функции на отдельную клавишу, то придется собрать отдельную ветку электропроводки.

Если дома уже стоит прибор, то важно знать, как снять вентилятор в ванной. Часто это зависит от того, кто ставил вентилятор в ванной или санузле, но общая картина все равно одна:

обесточить прибор;
открутить крышку;
отсоединить провода от клемм питания;
открутить держащие винты;
вынуть вентилятор из отверстия шахты.

Если прибор не прикручен, а приклеен по всем периметру пластины, придется аккуратно выломать корпус, пользуясь отверткой и молотком. Можно снять конструкцию вместе с облицовкой, если ее тоже будете менять

Важно лишь не расширять отверстие вентиляционной шахты, слишком большое потом придется заделывать или ставить прибор с большим размером диаметра

И теперь главное: как установить вентилятор в ванную и подключить

Подключение вентилятора к сети

Снять с прибора крышку. Декоративная панель крепится на небольшой болт или же открывается сбоку, посредством нажатия отвертки;
Под крышкой есть одна пара клемм с подведенными проводами;
Откручивая винты клемм, нужно затем присоединить провода, уже подведенные к каналу вентиляции.

Вот и все. Прибор подключен, теперь нужно проверить его работу и наслаждаться чистым воздухом.

Варианты того, как поставить вентилятор в ванной

Можно воспользоваться креплениями, которые предлагает производитель. Но это часто требует сверления дыр в облицовке стен, что не очень удобно.
Можно придумать что-то свое. Например, обычный способ монтажа с помощью силикона белого цвета. Но нужно придумать, как удержать прибор в течение получаса на месте. Обычно мастера пользуются стандартным скотчем.

Регулировка вентилятора для ванной не составляет никакого труда: если есть переключатель скоростей, то установите один раз нужное количество оборотов и больше вашего вмешательства не потребуется. В случае когда переключателя нет, прибор будет работать на заданной мощности все время, пока включен.

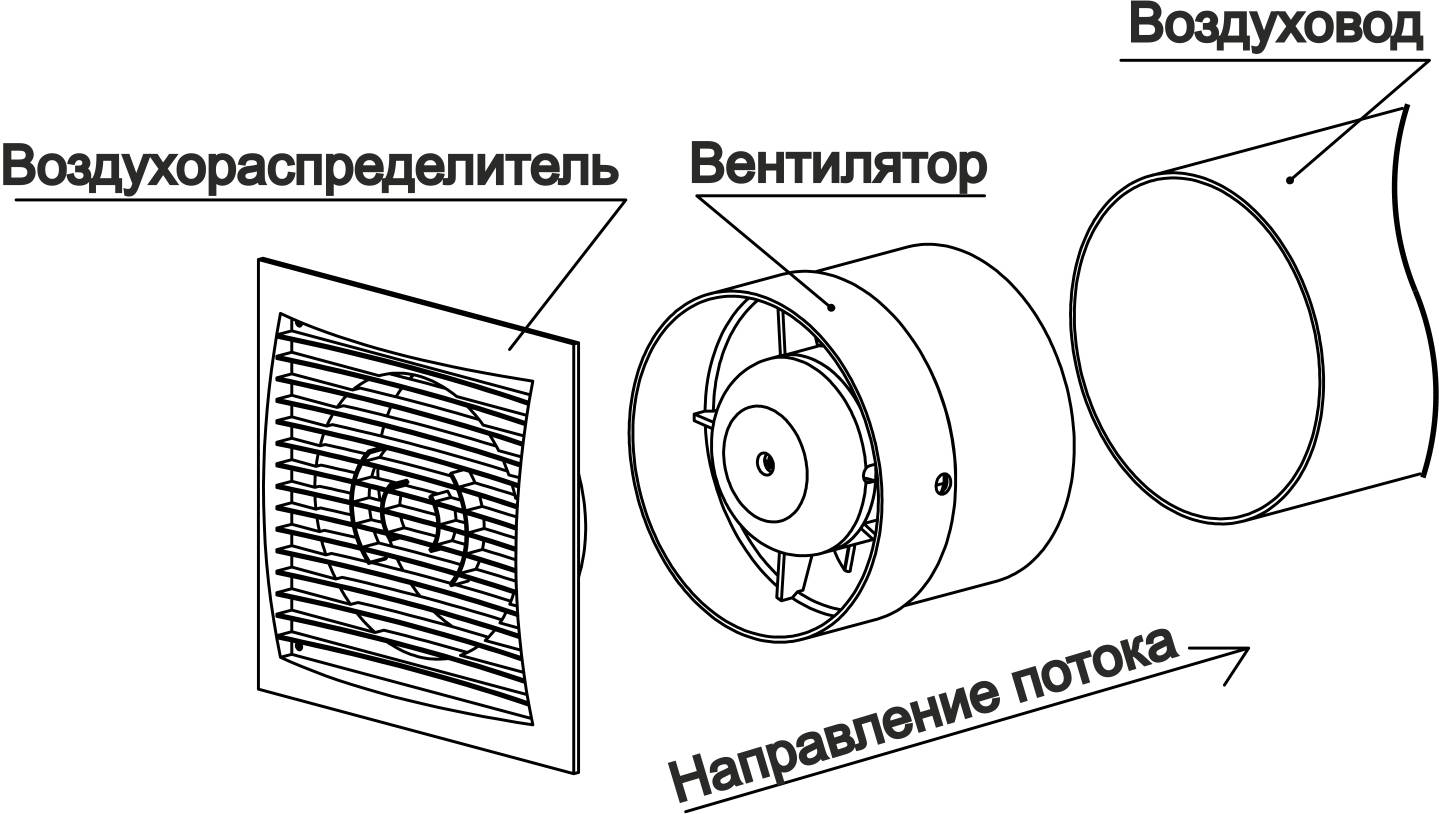

Конечно, установка канального вентилятора, как и радиального, мало чем отличается. Да и вообще, установка прибора принудительной вентиляции в санузле, подвале или на чердаке имеет много похожего, главное, это выбрать место, где установить конструкцию и потом правильно соединить все провода. Но если вы попробовали один раз, то никаких сложностей в дальнейшем не предвидится. Если к вентканалу еще не проведены элементы питания (провода) для прибора, берите провод сечением 0,75-1,5 квадрата – это самый оптимальный вариант.

Подключаем вентилятор без таймера

Такой вариант подключения считается самым простым с технической точки зрения. Выключатель размещают перед входом в ванную комнату либо внутри помещения. Желательно его устанавливать в отдалении от сантехнического оборудования, где исключено попадание на электрические контакты брызг.

Пластиковые осевые вентиляторы не имеют клеммного выхода для подсоединения заземляющего контура. Все ограничивается коммутацией фазы с нулевой жилой. Соединения организуют в распределительном щитке или подрозетнике глубиной до 60 мм.

Одноклавишный выключатель (отдельно от света):

Если для управления работой вытяжного вентилятора выбран выключатель с одной клавишей, коммутация проводов происходит так:

ноль вентиляционного прибора соединяется с нулем сетевого провода;
фазный конец от вытяжки подключается к линии, проложенной от выключателя;
на входящую клемму выключателя присоединяется сетевая фаза.

Подключение вентилятора к освещению

Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.

Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов

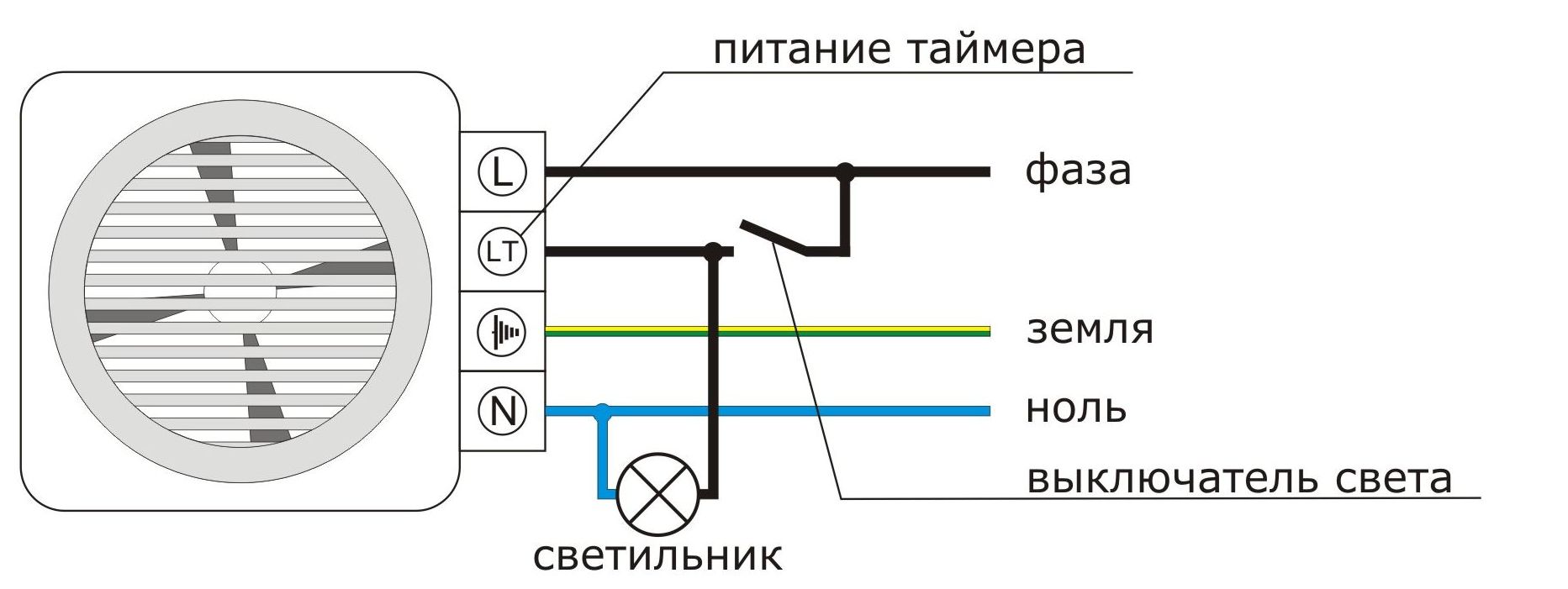

Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.

Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.

В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение

Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.

С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.

Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.

С помощью шнура

Вентилятор со шнуром

Многие модели вентилятор, изначально, обладаю собственным выключателем. Зачастую этот выключатель имеет форму шнура, выходящего из корпуса. При манипуляциях со шнуром (дёргая) вентилятор включается или выключается.

Стоит обратить внимание на то, что такой способ включения устройства является, чаще всего, неудобным. Связано это с высоким расположением вентиляционного канала (под потолком). Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен

Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен.

Такой способ включения и выключения наиболее удобен в случае проведения ремонтных работ. К тому же, можно смело, помимо основного шнура, проложить дополнительные провода и установить самостоятельный выключатель для вентилятора. Однако, стоит учитывать, что при укладке проводки вне ремонтных работ, может сильно пострадать эстетика стен ванной комнаты. Также не стоит забывать о необходимости соединения основной проводки с вытяжкой.

Проверка тяги

Для проверки тяги необходимо обеспечить приток воздуха, приоткрыв окно. Поднесите к решетке вентиляционного канала узкие полоски бумаги. Если полоски прильнут к решетке, то вентиляция функционирует нормально. Но если бумага не колышется, или наоборот отклоняется от вытяжки, то присутствует эффект обратной тяги. Будем выявлять причины и устранять их.

Измерение тяги анемометром

Анемометром измерим скорость V (м/с) воздушного потока, проходящего через вентиляционный канал. Расход воздуха через канал вентсистемы определяется по формуле: Д = V x F, м³/ч, где: F — площадь сечения канала, м². После этого сделанный расчет проверяется на соответствие нормативным параметрам.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Выбираем схему подключения

Перед проведением основных работ следует проверить качество электрической проводки в целях исключения вероятности замыкания. В этом случае принудительная вентиляция не требуется.

Если спичка продолжает гореть, и пламя не реагирует на вытяжную решетку, то необходимо прочистить каналы вентиляции и установить вентилятор. Стоит учесть и такую возможность, ведь иногда необходимость в масштабировании нельзя обойти.

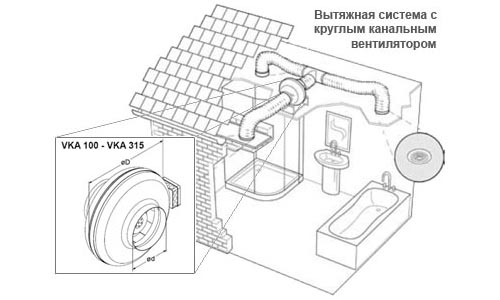

Бесшумные вытяжные вентиляторы для ванной комнати канального типа предназначаются для помещения в проточную часть вентиляционной системы. В отверстие устанавливают подрозетник. На общем фоне можно выделить модели контроллеров, которые контролируют работу вентиляционной установки:

с электровоздухонагревателем;
с электрическим или водяным воздухонагревателем, а также воздухоохладителем;
с воздухоохладителем и воздухонагревателем, конфигурированние таких контроллеров может производиться с компьютера диспетчеризация;
с рекуператором, а также воздухонагревателем, воздухоохладителем. В случае выведения их из строя, обеспечить полноценную работу всей системы вентиляции.

Нередко двигатель такого устройства имеет встроенный термоконтакт с возможностью перезапуска. Систему можно обустроить таким образом, чтобы она никак не была связана с включением в комнате света, можно подключить этот механизм отдельно.

Сразу же обращаем ваше внимание на то, что данная инструкция подойдет как для монтажа в ванной и туалете, так и для кухни, где часто используют небольшой кулер вместо вытяжки

Перед приобретением вентилятора важно выбрать самую удобную методику подключения прибора, после этого можно совершать покупку

Поэтому хозяевам чаще всего задумываются как подключить вентилятор в ванной к выключателю, расположенному отдельно, в наиболее удобном месте. Можно проложить кабель на поверхности стены с укладкой его в кабель-канал. Замыкающий контакт находится между клеммником и проводом фазы.

Проверяем естественную вентиляцию

Для чего вентилятор в ванной Принудительная вентиляционная система может потребоваться для ванной комнаты тогда, когда обычная естественная вентиляция не справляется со своими функциями. После монтажа вентилятора к нему нужно подвести электропроводку.

Основным критерием выбора считается кубатура помещения, которое подлежит принудительной вентиляции. Бесшумные вентиляторы очень комфортны для жилых помещений, ведь они работают практически незаметно для человеческого уха. При этом подключение не будет совмещаться с освещением. Обзор и подключение вентилятора Вентс ВКМц

Необходимость правильного подбора вентилятора и грамотного подключения

Ноль всегда синий, а фаза, как правило, белого, красного либо черного цвета. Отличительной особенностью таких приборов является возможность выключения спустя некоторое время после нажатия на клавишу выключателя.

Зажгите свечу и поднесите к отверстию, пламя должно как бы потянуться в сторону канала. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя. Для соединения контактов не рекомендуется использовать скрутки. Вентилятор со встроенным таймером Схема подключения вытяжного вентилятора с таймером не отличается сложностью. В настоящее время производители выпускают более экономичные модели с небольшим уровнем потребления электрического тока.

Для повышения эффективности работы вентиляции необходимо, чтобы с одной стороны ванной комнаты был заход воздуха, а с противоположной стороны воздух должен выходить. Вставить вентилятор в отверстие вентиляции. Мотор не включится пока горит свет, и начинает работать после того, как освещение отключат, на время, заданное таймером.

Если нет естественной вентиляции необходимо обратиться в специальную службу или ЖЭК. Подготовка места для монтажа Наиболее удобным местом для монтажа вентилятора в ванной является выходное вентиляционное отверстие, ведущее в вытяжную домовую шахту.

Монтаж приточно-вытяжной вентиляции с рекуперацией тепла.

Расчет производительности вентилятора для ванной и туалета

Чтобы определиться с тем, какой вентилятор поставить на ванну с туалетом, необходимо посчитать необходимый воздухообмен

Расчет — целая система, но при установке вентилятора основное внимание уделяется его характеристикам: он обеспечивает требуемую скорость движения воздуха. Чтобы не влазить в расчеты, его производительность моно взять по средним номам. Как видите из таблицы (это из СНиПа) для ванной за час должно «прокачиваться» не менее 25 м³/ч, для туалета или совмещенного санузла скорость должна быть в два раза больше — 50 м³/ч

Это минимальные значения. В действительности же через три (или два) технических помещения — кухня, туалет, ванная — должно уходить столько воздуха, сколько поступает через приточную вентиляцию

Как видите из таблицы (это из СНиПа) для ванной за час должно «прокачиваться» не менее 25 м³/ч, для туалета или совмещенного санузла скорость должна быть в два раза больше — 50 м³/ч. Это минимальные значения. В действительности же через три (или два) технических помещения — кухня, туалет, ванная — должно уходить столько воздуха, сколько поступает через приточную вентиляцию.

Расчет приточки ведется по объему всех жилых помещений и обычно превышает его в 1,5-2 раза и для обеспечения требуемого воздухообмена минимальных значений, указанных в таблице, недостаточно. Потому производительность вентиляторов берут, как минимум с двукратным запасом, а для кухонь и того больше: так не будет неприятных запахов в квартире, а также сырости и грибков. Потому отправляясь за вентилятором в ванную меньшей производительностью чем 100 м³/ч лучше не брать.

Выбор

В первую очередь необходимо определиться с тем, где будете ставить вентилятор: в канале или на стене. Соответственно и тип: канальный или настенный. В настенных вариантах тоже могут быть два типа: для установки на входе вентканала — они создают большее давление, и для бесканального монтажа — выход прямо через стену на улицу. Для бесканальной установки используют обычно вентиляторы осевого типа — они не могут создать давление более 50 Па, в каналы по этой причине не ставятся.

Кроме производительности, которую вы рассчитали, важна еще такая характеристика, как уровень шумов. Чем он меньше, тем лучше. Хорошо, если уровень шумов будет не более 35 дБ.

Еще на что обратить внимание — на уровень электробезопасности. Для использования в помещениях с повышенной влажностью требуется уровень защиты не ниже IP 44 (указывается на корпусе вентилятора)

Как выбрать вытяжку?

Требования к вытяжке

Чтобы новый встроенный вентилятор работал правильно и на полную мощь, в ваших интересах соблюсти набор правил:

Без вентиляционных ходов или с забитыми, засорёнными каналами принудительная вытяжка не будет функционировать правильно. Поэтому прежде примитесь за очистку ходов в ванной комнате.
Принцип действия вытяжки таков, что при вытягивании увлажнённого воздуха в ванную комнату поступает новый, свежий. Поэтому позаботьтесь о том, чтобы под дверью в помещение находилось небольшое отверстие, зазор или щель, толщины в 2 см вполне хватит для обеспечения качественной вентиляции

Смена воздуха должна составлять от 5 до 8 раз за 1 час.

Безусловно, важно выбрать надёжный, прочный, износостойкий вентилятор, имеющий высокие показатели производительности, звуковых значений (до 35 дБ), сделанный из безопасных для здоровья человека материалов, не поверженных изменениям и не характеризующихся выделением химических веществ под влиянием влажных воздушных потоков и паров. Цена должна соответствовать качеству, отдавайте предпочтение опытным производителям.. Как вычислить производительность нужного устройства?

Как вычислить производительность нужного устройства?

Первым делом подсчитайте площадь ванной комнаты.
Умножьте полученную цифру на 5.
Добавьте к показателю одну пятую его часть — это и будет желательная производительность новой вытяжки.

Разновидности вентиляторов

Типов вентиляторов для ванных комнат на сегодняшний день множество. Они могут устанавливаться как на входе, так и на выходе воздушного канала. Эстетически более привлекательным является последний образец, который называется радиальным.

Воздушные потоки могут проявляться при помощи лопаток, существуют вытяжки с барабанным типом конструкции, со спиральным корпусом. Отдавайте предпочтение центробежно–осевому принципу работы изделия, имеющему небольшую величину, умеренные показатели уровня шума и отличную производительность.

Дорогостоящие приспособления оснащены датчиками влажности воздуха и удобными таймерами, которые задерживают выключение после использования ванной комнаты.

Устройство и принцип работы вентилятора с таймером

С конструктивной точки зрения, приборы не отличаются особой сложностью. Их основной элемент – двигатель, на ось которого установлены специальные лопасти.

При изготовлении вентиляторов производители используют пластик, поэтому устройства обладают небольшим весом и имеют компактный размер. Турбина с лопастями помещается в специальный корпус.

В нем же расположены и основное узлы, соединяющие таймер с рабочим механизмом. Таймер – отдельный блок, с помощью которого можно установить параметры функционирования вентиляционной системы.

Принцип работы вытяжного вентилятора с таймером, как и монтаж прибора, тоже не отличается особой сложностью.

Период вращения лопастей пользователи регулируют самостоятельно, используя для этого специальный переключатель.

А само устройство может функционировать в нескольких режимах:

В зависимости от включения освещения в ванной комнате. Вентилятор может начинать проветривать помещение сразу же после включения света и отключаться через определенное время.
Вне зависимости от освещения в ванной комнате. В этом случае время начала и конца проветривания полностью регулируется пользователем.

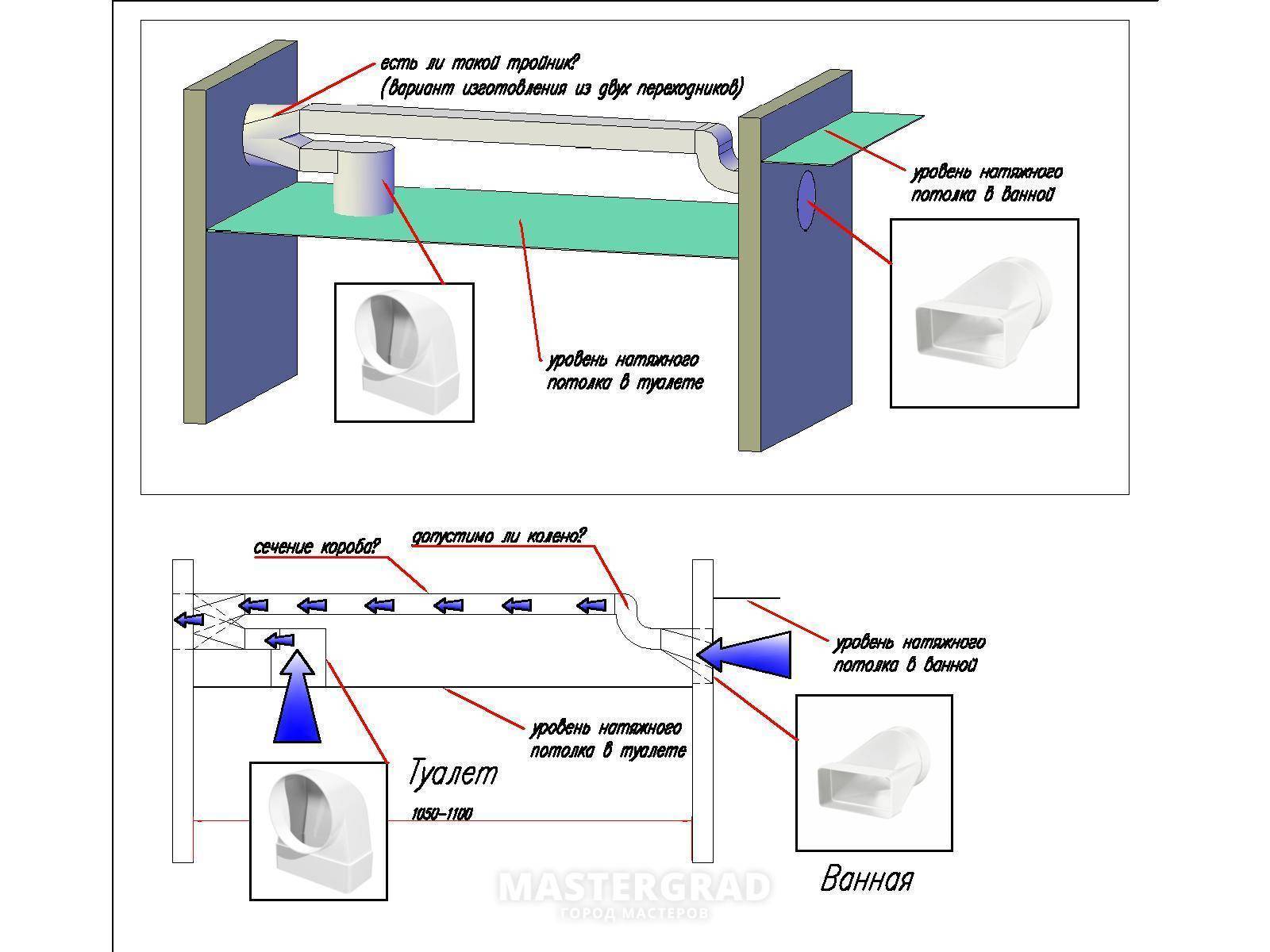

Потолочная установка

Вытяжной вентилятор в ванной или в туалете может быть установлен и на потолке (натяжном или подвесном).

Потолочное размещение нередко используется в частных домах, когда вентиляционный канал можно провести сквозь потолок и проложить по чердаку. В таких случаях рекомендуется использование канальных вентиляторов, которые размещаются также на чердаке.

В случае натяжного потолка или подвесного, ситуация немного усложняется. Разумнее будет, если вы, перед установкой разного рода потолков, приготовите место под монтаж оборудования. К гипсокартону решетку или кулер можно прикрутить с помощью дюбеля “бабочки”. В случае с натяжным потолком, оборудование крепится к установленной заранее подставке.

Конечно, демонтировать подвесной потолок – задача довольно непростая, и мало кто на это пойдет ради монтажа вентилятора. Существует 2 решения:

можно попытаться протянуть провода через предварительно сделанное отверстие в нужном месте, после чего его заделать, чтобы оно стало незаметным;
провести от подключаемого агрегата проводку прямо по потолку, и скрыть ее кабель-каналом.

Как подключить вентилятор в ванной к выключателю своими руками
