Как подключить водонагреватель: подготовка
Свою работу стоит начать с подбора нужных инструментов и материалов. Их набор разнится в зависимости от используемых труб.
Обязательно перед началом работ обзаведитесь следующими инструментами:
- трубы;
- вентили, тройники, уголки;
- шаровой кран;
- набор ключей;
- разводной или газовый ключ;
- труборез или паяльная станция (в зависимости от используемого типа труб).
Проще всего работать с металлопластиковыми трубами, которые можно резать даже обычным ножом. Чтобы врезаться в такой трубопровод, достаточно отрезать кусок трубы и установить тройник. Никаких паяльников или специального оборудования не нужно. Наиболее сложный – металлический водопровод. Отрезать трубы из металла сложно, также понадобится хомут, чтобы сделать ответвление для бойлера.
Простая схема установки водонагревателя
Чтобы безошибочно произвести процесс подключения бойлера к водопроводу, необходимо следовать инструкции:
- Первым делом необходимо установить стояки холодной и горячей воды.
- Подвести трубопроводы к уже установленному смесителю.
- Установить электрический водонагреватель.
- Подвести к нему трубы холодной и горячей воды.
- Если возможна ситуация, когда давление в магистрали превышает шесть атмосфер, то необходимо установить редуктор давления для понижения входного давления в бак.
- На входе холодной воды в электронагреватель необходимо установить шаровой кран и предохранительный клапан. Последний выполняет две важные функции: защищает водонагреватель от избыточного давления и защищает от опустошения внутреннего бака.
- На том же входе холодной воды необходимо установить тройник с шаровым краном, который даст возможность слива воды из водонагревателя.
- На трубопроводе горячей воды также необходимо установить шаровой кран.
В теории процесс подключения водонагревателя к водопроводу несложен, однако нужно отслеживать, чтобы во время монтажа случайно не допустить ошибку.
Что лучше выбрать
В первую очередь выбор устройства зависит от количества свободного места и потребление на семью. Также разнится схема подключения водонагревателей и требования к проводке.
Накопительный
Электрические накопительные водонагреватели способны обеспечить всю квартиру горячей водой, что осуществляется за счет вместительного бака.
Эти бойлеры наиболее распространены в квартирах, они не требуется улучшение проводки, и подключаются через обычную розетку в 220 В. Электронагревательные баки очень экономичны, могут работать сразу на все “горячие” краны в доме или квартире. Также приборы хорошо сохраняют температуру нагретой воды и даже при отсутствии света, вы будете обеспечены горячей водой.
Главным недостатком такого типа устройств являются их внушительные габариты, которые разнятся в зависимости от объема бака. Тем более установку водонагревателя своими руками в этом случае будет осуществить намного сложнее. Так как вам в любом случае понадобится разводка под горячую воду и вывод с водопровода для подключения бака.
Неплохо помогают сэкономить модели с экономным режимом (ECO). Они позволяют держать необходимую температуру воды при минимальных затратах электричества.
Проточные
Электрический проточный водонагреватель, в отличии от накопительного, обладает скромными размерами и не требует времени для нагрева воды.
Такой вид водонагревателей подойдет для дач, где нет необходимости держать постоянно нагретую воду. Устройства довольно компактные и занимают совсем немного места. Техника сразу подает горячую воду на кран, и вовсе не требуется ждать несколько часов, пока она нагреется. Сколько бы воды вы не использовали, она всегда будет горячей, так как нагревается во время прохождения через водонагреватель. Так как устройство довольно простое в производстве, то и цена на него ниже, чем у накопительных баков. Но в отличие от последних, проточные модели потребляют много электрической энергии, требуют улучшенной проводки и неспособны обеспечить горячей водой сразу несколько кранов.
Как включить уже установленный нагреватель
Итак, есть необходимость в использовании накопительного водонагревателя. Нужно выполнить следующие действия:
- Перекрыть вентиль горячей воды, установленный на стояке. Если этого не сделать, то вода, обработанная устройством, поступит в общую систему водоснабжения. Закрывая вентиль, будет слышен конкретный звук, подтверждающий блокировку.
- Далее открыть вентили в водонагреватель. Первым идет с холодной водой, затем открыть кран, подающий воду из бойлера в водоотводы.
- После данных манипуляций включить прибор в сеть. Популярные модели бойлеров и водонагревателей автоматически начнут свою работу при правильной подаче воды.
Последовательность на схеме:
Допускаемые ошибки
Перечень распространенных ошибок, допускаемых мастерами при монтаже водонагревательного бака, выглядит следующим образом:
- кабель от устройства уложен без заземления или находится рядом с горячими поверхностями;
- установка в санузле сделана без заземления, это опасно для человека, есть риск удара током;
- порядок подключения к системе горячего и холодного водоснабжения нарушен;
- не соблюдается уровень, бак стоит или висит неровно;
- напряжение в сети потребителя больше или меньше, чем указанное в инструкции к баку.
Любая из перечисленных ошибок может стать причиной последствий. Особенно опасно неправильное подключение к электрической сети. Поэтому перед тем как включить водонагреватель, правильно еще раз проверить точность выполнения работ. Если ошибки допущены не были, включение разрешено.
Перед тем как выполнить подключение водонагревателя к системе централизованного водоснабжения нужно внимательно рассмотреть рекомендуемую схему. Нужно учитывать рекомендации по определению места для устройства. Размещать его можно в кухне, ванной комнате и туалете, но потребитель должен учитывать нюансы эксплуатации. Перед первым включением прибора в сеть нужно убедиться в правильности подключения всех элементов системы.
Ошибки и решения
Для того чтобы вновь установленные устройства для получения горячей воды работали должным образом, нужно соблюдать правила их установки. Не менее важны систематические проверки и программирование работы устройства.
Неизолированные трубы с горячей водой
Многие пользователи не знают, сколько стоят затраты на отопление из-за того, что трубы с теплой водой не изолированы. Вода в них очень быстро остывает.
Решение: При принятии решения об установке нового нагревателя необходимо обеспечить теплоизоляцию труб. Для того чтобы потери тепла были эффективно уменьшены, в соответствии с новыми правилами теплозащита должна иметь соответствующую толщину. Например, для труб диаметром до 22 мм следует использовать изоляцию толщиной 20 мм при условии, что коэффициент ее теплопроводности составляет 0,035 Вт / мК. При увеличенном диаметре 22-35 мм эта толщина увеличивается до 30 мм.
Не поддерживается нагрев
Иногда пользователи жалуются, что после нескольких лет работы водогрея из него течет ржавая вода.
Решение: Большинство баков изготовлены из стали, покрытой несколькими слоями эмали. Кроме того, они защищены магниевым анодом, размещенным внутри. Он создает низкое напряжение, которое противодействует коррозии резервуара. Через некоторое время он срабатывается, поэтому каждые 2-3 года его нужно менять
По этой причине регулярное обслуживание бака очень важно. Согласно правилам, оно должно проводиться не реже одного раза в год
На рынке есть нагреватели, защищенные анодами для увеличения срока службы (магний-титан или титан). Однако самые дорогие бойлеры изготовлены из нержавеющей стали.
Не запрограммирован нагреватель
Бывает, что пользователи, которые используют второй, более дешевый тариф каждый день в определенное время, включают и выключают электрический накопительный нагреватель, чтобы снизить затраты на приготовление горячей воды для мытья. Такое обслуживание очень громоздко.
Решение: Этого можно избежать, установив программатор (это несложно). Он оснащен таймером, поэтому можно выбрать часы работы устройства. В нужное время программатор автоматически отключит электропитание
Важно иногда проверять время, на которое установлен таймер. Это связано с тем, что при отсутствии питания большинство контроллеров перестают работать, а часы запускаются только после восстановления питания, что сбивает правильное время
В результате программатор включает нагрев в другое время, нежели в часы, когда можно использовать более дешевую электроэнергию.
При использовании электрического водогрея, необходимо помнить, что в баке должна постоянно находиться вода, когда он подключается. Даже небольшое количество воздуха, поступающего в бойлер, может повредить ТЭН и, следовательно, его необходимо будет менять. Поэтому при выполнении работ в системе водоснабжения или во время перерыва в водоснабжении, источник питания должен быть отключен. После восстановления потока воды сначала нужно выгнать весь воздух путем открытия крана горячей воды, пока из него не потечет вода.
Обзор и подключение накопительных водонагревателей смотрите в следующем видео.
Как выбрать место для установки?
Каждый человек, который приобрёл бойлер, конечно же, хочет, чтобы после монтажа он работал бесперебойно. Для обеспечения этого необходимо правильно подойти к задаче выбора места его установки. В большинстве случаев такие приборы устанавливают в санузлах в непосредственной близости от подводов воды.
Обычно их размещают в туалете, где и проходят стояки водопровода. Ванная комната реже всего используется для размещения таких приборов. Близость к стоякам — главное условие, выполнение которого обеспечивает достаточный напор воды. Для установки водонагревателя его закрепление следует производить только на капитальную стенку, поскольку тонкая перегородка может не выдержать нагрузку в виде бойлера и рухнуть.
При выполнении установки в туалете его необходимо расположить таким образом, чтобы он не создавал препятствий для пользования санузлом. В некоторых квартирах планировка недостаточно удобная, поэтому для размещения этого оборудования приходится устанавливать два разных бака:
- один используется для кухни;
- другой предназначен для санузла.
Заметим, что это приводит к увеличению затрат по монтажу оборудования. Занятие по протягиванию трубы в этом случае лишено всякого смысла. Поэтому стоит отказаться от такой идеи и выполнить установку двух водонагревателей. В таких случаях в туалете устанавливают бойлер большего объема, что связано со значительным расходом именно в санузле. На кухне располагают небольшой бак. Размещая водонагреватель в этом помещении, его лучше всего установить под мойкой. В этом случае он не будет занимать свободное пространство этой комнаты. Если бойлер устанавливается в ванной комнате или в туалете, то лучшими местами для его расположения будет место над унитазом или раковиной.
Когда место для размещения прибора для нагрева воды выбрано, необходимо определиться подходящей схемой подключения. Следует убедиться, что рядом с местом установки нет посторонних предметов, проводки, труб водопровода. Кроме этого, желательно, чтобы вблизи места монтажа водонагревателя располагались стойки для подключения бака и установки устройства для регулировки температуры воды.
Технические особенности подключения бойлера
Если схема правильного подключения бойлера к водопроводу составлена, пора приступать к ее исполнению. В этом деле многое зависит от того, какие трубы были использованы при создании водопровода.
В домах старой постройки часто можно встретить стальные трубы, хотя их нередко заменяют более модным полипропиленом или металлопластиком. При монтаже бойлера следует учитывать особенности работы с трубами различного вида.
Специальных требований к материалу конструкций, соединяющих бойлер и водопровод, не предъявляется. Их можно соединить даже достаточно прочным шлангом подходящего диаметра и длины.
Независимо от типа труб, перед началом любых работ по подключению техники к водопроводу обязательно в стояках следует отключить подачу воды.
Как подключить нагреватель к стальным трубам
Для этого не обязательно использовать сварочный аппарат, поскольку соединение можно выполнить с помощью специальных тройников, так называемых “вампиров”.
Конструкция такого тройника напоминает обычный стягивающий хомут, на боковых сторонах которого стоят патрубки. На их концах уже выполнена резьба.
Чтобы установить тройник-”вампир”, сначала его устанавливают в подходящем месте и стягивают винтами.
Между металлической частью тройника и трубой следует положить прокладку, которая идет в комплекте с устройством
Важно, чтобы просветы в прокладке и тройнике, предназначенный для монтажа отверстия, точно совпадали
Затем необходимо с помощью дрели по металлу проделать в трубе отверстие через специальный просвет в патрубке и резиновой прокладке. После этого на отверстие патрубка навинчивают трубу иди шланг, с помощью которого вода будет подаваться к нагревателю.
Для присоединения накопительного водонагревателя к стальному водопроводу используют металлическую муфту со специальными патрубками, снабженными резьбой, на которую можно навинтить запорный кран, шланг или отрезок трубы
Важнейший момент при подключении водонагревателя – герметизация всех соединений. Чтобы уплотнить резьбу, используется ФУМ-лента, льняная нить или другой подобный уплотнитель. Такого материала должно быть достаточно, но не слишком много.
Считается, что если уплотнитель немного выступает из-под резьбы, это обеспечит достаточно герметичное соединение.
Работа с полипропиленовыми трубами
Если бойлер предполагается подключить к водопроводу из полипропилена, следует сразу же запастись предназначенными для них запорными кранами, тройниками и муфтами.
Кроме того, понадобится специальное оборудование: устройство для резки таких труб, а также прибор для их пайки.
Чтобы подключить бойлер к полипропиленовому водопроводу, обычно придерживаются следующего порядка действий:
- Перекрыть воду в стояке (иногда для этого нужно обратиться в ЖЭК).
- С помощью резака выполнить разрезы на полипропиленовых трубах.
- Впаять в местах отвода тройники.
- Присоединить трубы, предназначенные для соединения бойлера с водопроводом.
- Установить муфты и краны.
- Соединить бойлер с краном с помощью шланга.
Если трубы водопровода скрыты в стене, придется выполнить демонтаж отделки, чтобы получить к ним свободный доступ.
Бывает, что доступ к трубам, уложенным в штробы, все же существенно ограничен. В этом случае можно использовать специальную ремонтную муфту разъемного типа.
Полипропиленовую сторону такого устройства припаивают на тройник, а часть снабженную резьбой, присоединяют к водопроводу. После этого с конструкции удаляют съемную часть муфты.
Для подключения водопровода из ПВХ-труб к накопительному водонагревателю можно использовать специальный переходник, часть которого припаивается к трубе, а на другую часть можно привинтить шланг
Подключение к конструкциям из металлопластика
С металлопластиковыми трубами работать не так сложно, как с изделиями из полипропилена. Такие трубы очень редко укладывают в штробы, а соединяют их очень удобными фитингами.
Для соединения бойлера с таким водопроводом можно использовать следующий порядок действий:
- Перекрыть подачу воды на трубы в доме.
- В месте монтажа патрубка выполнить разрез с помощью специального трубореза.
- Установить в разрезе тройник.
- Присоединить к отводам тройника отрезок новой металлопластиковой трубы или шланг, в зависимости от ситуации.
После этого следует проверить все соединения на герметичность. Для этого в систему подают воду и наблюдают, не появится ли течь.
Если герметичность соединения недостаточна, следует заделать щель или выполнить работу заново.
Подключение бойлера к водопроводу
Подключение электрического водонагревателя
При решении вопроса о том, как подключить водонагревательный бак к водопроводу желательно использовать именно трубы, а не шланги, поскольку износ последних грозит неминуемым затоплением соседей снизу. Материал и установочные размеры этих труб должны совпадать с соответствующими характеристиками элементов действующей в вашей квартире водопроводной сети, что позволит вам сэкономить на переходниках.
Бойлер должен оснащаться, кроме того, специальной запорной арматурой (шаровыми кранами, устанавливаемыми на входе и выходе водного канала), которые позволяют отключать его от водопроводной системы на период консервации. Не забудьте также установить сбросный обратный клапан, защищающий бак от избыточного внутреннего давления и не позволяющий ему оставаться полностью без воды. Без этого клапана включённые «на сухую» нагревательные элементы (ТЭНы) могут элементарно сгореть.
Сбросное отверстие обратного клапана подсоединяется непосредственно к дренажной системе с помощью специальной тонкой трубки (внешне напоминающей капельницу), которая крепится к отводящему избыток воды патрубку. Второй конец этой трубки можно завести либо в бачок унитаза, либо прямо в трубу канализационной системы. На входе холодной воды рекомендуется установить фильтр тонкой очистки воды, не позволяющий посторонним загрязнениям проникнуть в систему.
От стояка с горячим водоснабжением желательно отсоединиться совсем. Если же горячая вода отключается только на непродолжительное время – вам следует убедиться в герметичности вентиля, стоящего на отводе горячей воды и перекрываемого на время работы бойлера.
Запорные краны
А теперь рассмотрим более подробно общую схему подключения бойлера к водопроводной сети:
- Подключение канала холодной воды производится по направлению от трубы к водонагревателю (т.е. снизу вверх).
- Сначала на трубу с помощью специального паяльного устройства напаивается кран, а затем таким же образом устанавливается переходник типа «пластик-гайка».
- Следом за ним монтируется обратный клапан, препятствующий утечке воды из устройства и осуществляющий обратный её сброс при высоком давлении. Корпус обратного клапана закрепляется непосредственно на вводе в бойлер.
- На выходе из водонагревателя устанавливается переходник типа «гайка-пластик», который присоединяется к крану; при этом сам кран подключается к трубе, ведущей к системе разводки горячей воды.
Критерии безошибочной установки оборудования
Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера. Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода
Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой
Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.
Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий
По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.
Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный подбор сечения провода в зависимости от тока нагрузки.
Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.
Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует
Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.
К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):
| Мощность бойлера (проточная схема), кВт | Ток отсечки автомата, А |
| 3,5 | 20 |
| 5,5 | 25 |
| 6,5 | 30 |
Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.
Нюансы подключения проточного водонагревателя
Подключить проточный водонагреватель к системе снабжения дома/квартиры водой еще проще, чем накопительный. Достаточно следовать общим принципам работы с техникой такого рода (и приведенным выше рекомендациям), а также предложенным производителем схемам подключения.
Все основные элементы схемы повторяются, здесь также необходим сливной клапан, переходники от патрубков нагревателя к трубам водопровода, подключение к электросети.
Специалисты рекомендуют:
- монтировать устройство в непосредственной близости к точке водозабора – раковине, душу, кухонной мойке. При этом необходимо учитывать зоны влажности и применять влагозащищенные розетки, а также внимательно относится к гидроизоляции электрических элементов;
- если трубы подключения холодной воды выполнены из металла, присоединять их к входному патрубку нагревателя необходимо через диэлектрическую втулку (входит в комплект поставки);
- поскольку мощность прибора может составлять от 1 до 27 кВт, устройства с потреблением свыше 8 кВт необходимо подключать к сети 280 В кабелем из четырех или пяти жил;
- перед первым включением следует «продуть» систему, чтобы обеспечить заполнение основной емкости нагревателя и отсутствие воздушных пробок в трубах/шлангах.
Важно понимать: проточный водонагреватель обеспечивает наличие горячей воды постоянно (при наличии электроснабжения), но не дает большого потока жидкости!
Рекомендуем посмотреть видео о подключении проточного нагревателя обычного типа и так называемого «крана мгновенного нагрева воды».
Что такое бойлер косвенного нагрева и какие они бывают
Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.
Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.
Устройство бойлера косвенного нагрева
Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.
Виды
Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.
Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).
Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.
Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.
К каким котлам можно подключать
Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.
Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев
Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.
Формы баков и способы установки
Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.
Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.
По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров
При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

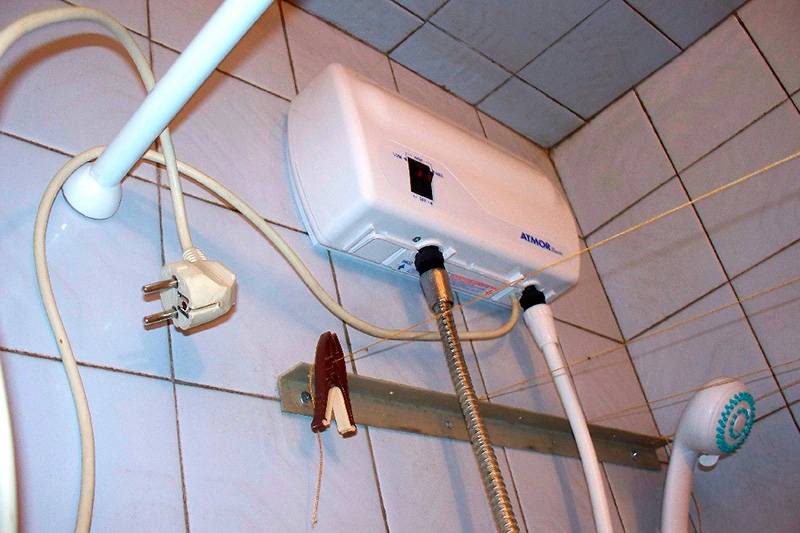

Установка проточного водонагревателя своими руками
Принцип действия водонагревателя очень прост: шланг, подающий воду на душ, присоединяется к прибору. Таким образом холодная вода через этот шланг подается на водонагреватель, в нем нагревается и через второй шланг уже подается горячая вода.
Проточные приборы не нуждаются во врезке в трубопровод, как этого требуют накопительные. Такие устройства можно подключить к обычному душу. Прибор комплектуется отдельной лейкой, но есть и оборудованные отдельным выводом на кран.
Устройство крепится к стене с помощью обычных саморезов (малый вес). Использование уровня необязательно.
Как вариант можно установить проточную модель таким образом, чтобы горячая вода поступала со всех кранов. Тогда придется врезаться в трубопровод. Монтаж будет аналогичен накопительному типу водонагревателей. Но не забывайте, что одновременно все краны такой прибор не обеспечит горячей водой.
Схемы подключения к воде настенного накопительного водонагревателя
Штуцеры для подвода холодной и отвода горячей воды расположены у бойлера настенного исполнения снизу, и отмечены синим и красным цветами соответственно. Подсоединение к магистрали может быть проведено двумя способами:
- без группы безопасности;
- с группой безопасности.
Схемы без группы безопасности можно использовать при подключении водонагревателя, рассчитанного на давление, превышающее напор в магистральном водопроводе холодной воды, если этот напор стабилен. При нестабильном, сильном давлении в магистрали, предпочтение следует отдать подключению через группу безопасности.
В любом случае подключение и монтаж системы водопроводов начинают с врезки тройников в трубопроводы холодной и горячей воды после кранов, установленных на входе водопроводов в квартиру.
Внимание! Если в доме трубы давно не менялись, перед работой нужно проверить их состояние. Возможно, потребуется замена проржавевших стальных труб на новые. От тройников выполняются отводы для подключения водонагревателя
При работе бойлера кран горячей воды должен быть полностью закрыт. Холодная вода беспрепятственно поступает на нагрев, на смесители, в бачок унитаза
От тройников выполняются отводы для подключения водонагревателя. При работе бойлера кран горячей воды должен быть полностью закрыт. Холодная вода беспрепятственно поступает на нагрев, на смесители, в бачок унитаза.
На бойлере на штуцер подвода холодной воды навинчивают обратный предохранительный клапан. Он служит защитой от термического расширения воды в баке-накопителе, периодически стравливая её излишки. От сливного отверстия клапана монтируется дренажная трубка, которая должна быть направлена вниз и опускаться в ёмкость или канализацию свободно, без перегибов, которые могли бы препятствовать сливу излишков воды в баке.
Обратный предохранительный клапан
Между клапаном и водонагревателем не может быть установлена запорная арматура. А вот тройник, на ответвлении которого установлен кран для опорожнения бака, устанавливать можно, и даже рекомендуется производителями. Трубу или шланг от него необходимо вывести в канализацию, либо тройником подвести на трубу подачи холодной воды до предохранительного клапана.
На выходе из бойлера горячей воды и на входе холодной, сразу после обратного клапана, нужно установить краны, перекрывающие эту линию в период, когда водонагреватель не работает. После кранов трубопроводы через гибкие сантехнические шланги или жёсткие стальные или пластиковые трубы нужно соединить с отводами от тройников на магистралях.
Подвод воды без группы безопасности с редуктором давления: 1 — запорные вентили водопровода; 2 — редуктор понижения давления воды; 3 — запорные вентили водонагревателя; 4 — обратный предохранительный клапан; 5 — дренаж в канализацию; 6 — вентиль для слива воды из бака; 7 — накопительный водонагреватель
Если магистральный водопровод требует регулировки давления, то редуктор или группу безопасности устанавливают на входе холодной воды после магистральных кранов или на ответвлениях от тройников. Как правило, для бытовых водонагревателей в городских условиях достаточно установки редуктора давления, понижающего напор до допустимых или рекомендуемых производителем пределов.
Группу безопасности для электрического водонагревателя составляют отдельные элементы, собираемые по месту. Не путать с группой безопасности для котлов! Порядок их монтажа показан на рисунке.
Схема подвода воды через группу безопасности: 1 — редуктор давления; 2 — вентиль для слива бака; 3 — группа безопасности; 4 — слив в канализацию при превышении давления воды
Для горизонтальных водонагревателей подключение производится по аналогичным схемам.
