Общие правила и положения устройства кровли

Кровля

Кровля – это верхнее покрытие крыши, которое обеспечивает защиту от осадков всем конструктивным элементам сооружения и отводит воду на землю. Вот почему одним из основных требований, которые предъявляются к кровле, считается водонепроницаемость. Кровля может быть сделана из разных строительных материалов, асбестоцементных или стальных листов, рулонных и местных (глинокамышовых и глиносоломенных) материалов.

Что касается конструкции, то кровельное покрытие может состоять из:

• скатов (наклонных поверхностей);
• наклонных ребер;
• конька (горизонтальных ребер).

Ендовы и разжелобки – это название мест пересечений под входящим углом, а карнизные и фронтонные свесы – это края кровли, которые выходят за пределы здания горизонтально либо под наклоном. В настенных желобках собирается атмосферная вода со скатов крыши, затем она попадает в водоприемные воронки, а уж после в водосточные трубы и ливневую канализацию.

Укладывать составляющие кровли можно как в поперечном, так и в продольном направлении, соединяя их внахлестку (большинство покрытий) или в замок (листы кровельной стали).

По конструкции кровли разделяют на:

• однослойные (состоят из листов ВО, стали, асбестоцементных плиток и фальцевой черепицы);
• многослойные (рулонные материалы, тес, гонт, стружка, плоская ленточная черепица).

В многослойных кровлях количество слоев будет колебаться от 2 до 5, это зависит от материала, которому вы отдали предпочтение. Такая кровля довольно трудоемкая и менее экономичная. Если в многослойной кровле каждый слой лежит в поперечном направлении, он непременно должен перекрывать стыки элементов слоя, лежащего ниже. Если же его кладут в продольном направлении, он должен покрыть нижележащий слой с напуском, установленным ГОСТ.

Утепление комбинированным способом

Комбинированное утепление повышает сопротивление поверхности теплопотерям. В таком случае есть возможность применять материалы с различными характеристиками, комплексно защитив кровлю. Стоимость работ в таком случае возрастает. Но сокращение сроков окупаемости выводит технологию на уровень самой применяемой.

Зачастую утепление в два слоя ведется в расстояниях между стропил и поверх них. Внутри применяются легкие и мягкие минераловатные плиты. Они обеспечивают основную теплозащиту, удерживая тепло внутри помещения.

Поверх стропил монтируется жесткое плитное утепление. В основном для его устройства используются древесноволокнистые плиты. Стыки плит должны приходиться на стропильную ногу. В таком случае будет обеспечено закрепление изделий и исключено продувание швов.

Данный способ удобен при ремонте кровли или ее перекрытии. Старое утепление оставляется, если оно отвечает своим функциям. Также дополнительный слой изоляции нейтрализует пустоты внутри основной защиты.

Достаточно эффективна совмещенная тепловая защита между стропил и внутри помещения. В качестве внутренней изоляции применяется:

• пробковое полотно или плиты;
• пенофол;
• гипсокартон.

Рулонные материалы утепления стропил крепятся к ним при помощи деревянных реек. Лучше использовать подложки из вспененного полиэтилена. Они не пропускают пар, тем самым обеспечивая надежную защиту следующего слоя. Самыми применяемыми выступают изделия с отражающим слоем. Фольгированное покрытие позволяет сохранить тепло внутри при минимальной толщине утепления.

Гипсокартонное утепление требует создания каркаса. К тому же листы имеют определенную ширину, на которую нужно рассчитывать. Зато гипсокартон обеспечит одновременно и шумозащиту

Особенно это важно при монтаже металлочерепицы

Самым эффективным является трехслойное утепление. В таком случае:

стропила закрыты от внутренних и внешних воздействий;
обеспечена качественная защита от шума;
благодаря перекрытию слоями стыков материалов, обеспечивается полная тепловая герметизация помещения;
дефекты монтажа одного слоя компенсируются правильным устройством двух других

Это важно при дополнительном утеплении при ремонте кровли.. Данная схема применяется в Германии для строительства домов под названием Passivhaus. В подобных домах отсутствует надобность в отоплении или затраты на него минимальны

По стандарту они составляют 10% от энергопотребления обычного дома

В подобных домах отсутствует надобность в отоплении или затраты на него минимальны. По стандарту они составляют 10% от энергопотребления обычного дома

Данная схема применяется в Германии для строительства домов под названием Passivhaus. В подобных домах отсутствует надобность в отоплении или затраты на него минимальны. По стандарту они составляют 10% от энергопотребления обычного дома.

При устройстве теплоизоляции стоит помнить, что работы относятся к скрытому циклу. Правильность выполнения невозможно будет проконтролировать после отделки. Потому стоит подбирать только качественные материалы для утепления кровли между стропилами и соблюдать все требования монтажа.

Основные виды утеплителей

Не так давно самым популярным утеплителем была стекловата. Использование стекловаты дешевле, чем применение других видов утеплителей, однако у нее есть некоторые существенные минусы, которые заставляют людей отказываться от нее и утеплять крышу другими материалами.

Например, вата не подходит при утеплении наклонных поверхностей — она попросту скатывается вниз, оголяя самый верх крыши, через который и будет просачиваться тепло. К тому же при использовании ваты нужно продумать, как защитить ее от влаги. Однако, вату все еще используют в некоторых домах, в основном из-за ее небольшой стоимости.

Технологии утепления кровли

Специалисты рекомендуют теплоизоляцию скатов кровли делать минватой или пенополистиролом экструдированного вида

Оба материала не поддерживают горения, что очень важно для конструкций из дерева. Ниже мы рассмотрим, как правильно утеплить крышу разными способами и материалами

Теплоизоляция плитами или матами

Технология утепления кровли

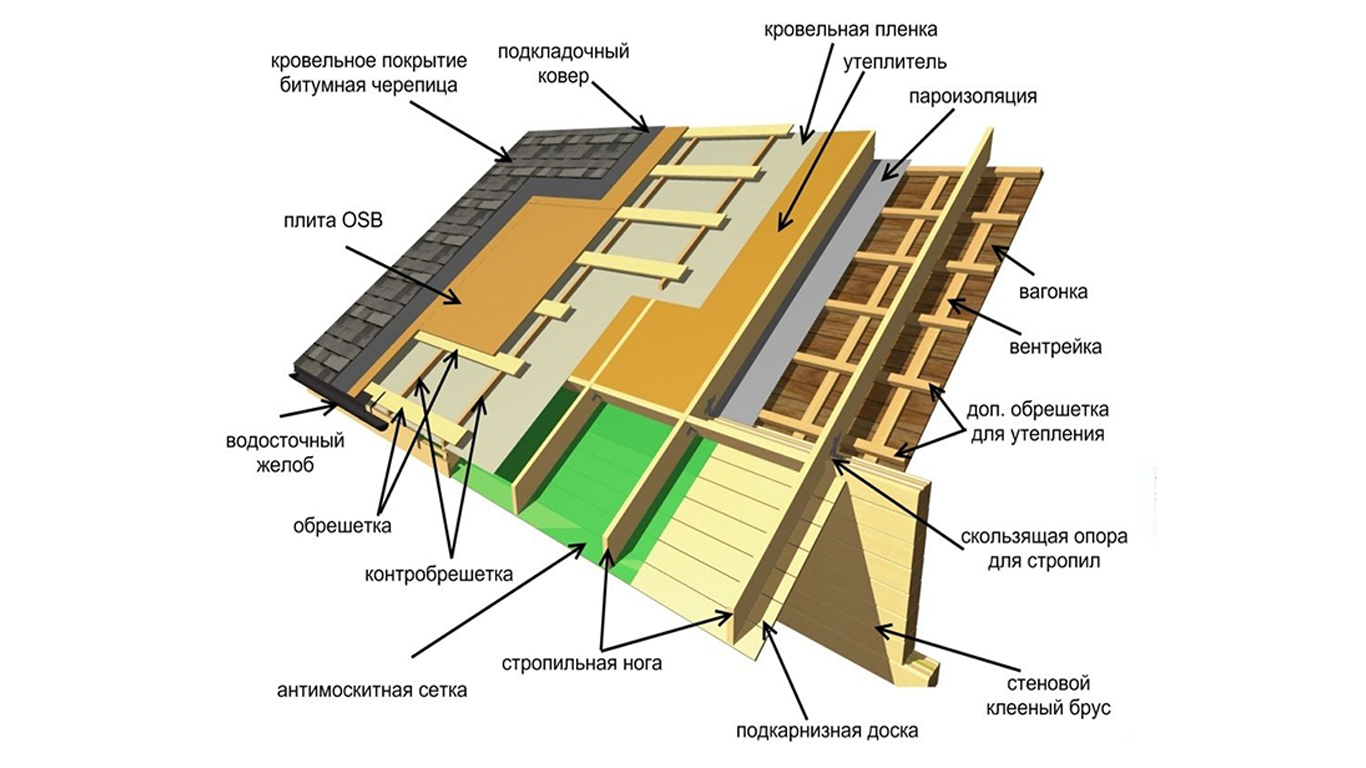

Схема утеплительного пирога выглядит следующим образом:

1. Стропильная система закрывается гидроизоляционным материалом. Для этого лучше всего использовать полиэтилен высокой плотности (более 200 мкм), который защитит крышу от осадков и ветра. Полотна настилаются внахлест друг на друга и закрепляются на стропилах скобами.
2. Поверх пленки на каждый деревянный элемент закрепляется контррейка, которая служит для образования вентиляционного зазора между гидроизоляцией и покрытием кровли.
3. Если скаты покрываются мягким материалом, сверху контрреек укладывают листы фанеры. При использовании шифера монтируется обрешетка. Шаг между рейками зависит от длины листов кровельного материала.
4. Укладывается кровельное покрытие.

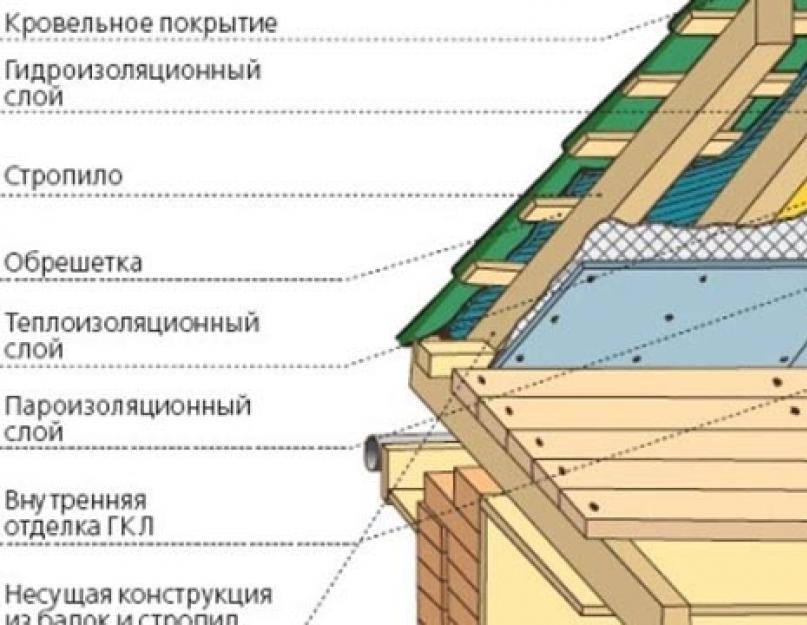

Теплоизоляция плитами

Все описанные мероприятия производились в рамках наружного утепления. Далее можно приступать к теплоизоляции крыши внутри дома.

1. В пространство между стропил укладывается утепляющий материал, толщина которого должна совпадать с шириной балок. Он должен плотно прилегать к элементам конструкции, не оставляя зазоров. Монтаж начинают снизу, постепенно двигаясь к коньку.
2. Утеплитель закрывают пароизоляционной пленкой, которую крепят к стропилам рейками.
3. Если предполагается обустроить жилую мансарду, поверхность обшивают гапсокартоном или вагонкой.

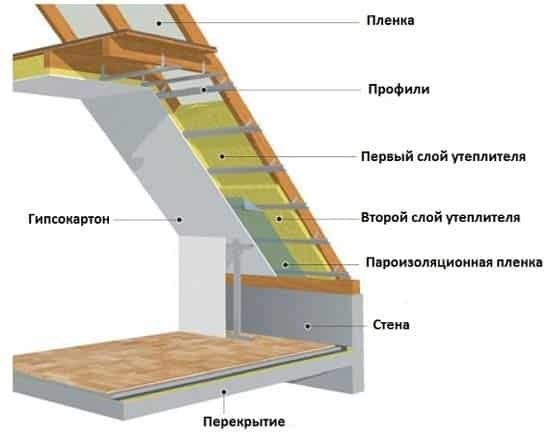

При необходимости, например в суровых климатических условиях, можно сделать более толстый утеплительный пирог:

1. Между балками укладывают первый слой утеплителя, соответствующий по толщине ширине стропил.
2. На балки набивают поперечные рейки с шагом, равным ширине следующего слоя утеплителя. Здесь не нужен толстый материал, можно взять более тонкие плиты.
3. Поверх теплоизоляции настилают пароизоляционный слой, пленка крепится к рейкам при помощи степлера.
4. К рейкам монтируется декоративный отделочный материал.

Утепление напыляемым пенополиуретаном

Такой способ можно применять и тогда, когда предполагается организовать в мансарде жилую комнату, и для обычного чердака. В первом случае утеплять необходимо и чердачные перекрытия, и скаты крыши. Перед работой деревянные элементы нужно увлажнить. Это делается для лучшей адгезии напыляемого материала с поверхностью.

Пенополиуретан напыляют тонким слоем на влажную поверхность между балок. После того, как материал застынет, при необходимости можно нанести еще один слой. Напыление производят снизу вверх, нижние слои, застывая, будут являться опорой для следующих уровней.

Пенополиуретановый утеплитель создает полностью герметичное влагоустойчивое покрытие, которое обладает отличными теплоизолирующими характеристиками. Срок эксплуатации материала составляет около тридцати лет, в течение которых утеплитель остается в неизменном виде и не теряет своих первоначальных свойств.

Утепление крыши бревенчатого дома – работа не из легких, выполнить ее самому, не имея опыта и специальных знаний, достаточно сложно. Решаясь сделать утепление самостоятельно, владелец дома рискует получить некачественный результат, который потом придется исправлять профессионалам. Поэтому лучше не экспериментировать, а сразу обращаться к специалистам.

готова оказать профессиональные услуги в Москве и области по утеплению крыши домов из дерева. Мы используем проверенные технологии и качественные материалы, что гарантирует отличный результат.

Получить дополнительную информацию и бесплатно вызвать специалиста для проведения замеров, вы можете на странице «Контакты».

Рассчитайте стоимость покраски и утепления вашего дома прямо сейчас

Особенности утепления плоской крыши

В данном случае акценты делаются на использование сыпучих теплоизоляторов и жидкой гидроизоляции. Что касается первого, то применять следует не керамзит с опилками, а специальные облегченные материалы наподобие крошки пенополистирола, пеноизол или пеностекло. Но главная особенность заключается в конструкционном решении – создании специального люка под кровельным перекрытием в виде ниши толщиной 15-20 см. Это пространство полностью засыпается изолятором. Снаружи плоская конструкция теплой крыши покрывается расплавленным битумом с помощью газовой горелки. Формируется полностью герметичный кровельный настил, который обеспечит гидро- и пароизоляцию.

Выбор теплоизоляционного материала для утепления кровли

Наибольшей популярностью при теплоизоляции крыш пользуются минерально-волокнистые маты, пенополистирольные и пенополиуретановые плиты, обладающие теплопроводностью 0,35 – 0,40 Вт/м × К.

При выборе материала следует обратить внимание на то, чтобы он не давал усадку и не проседал под давлением собственного веса. Если подобное произойдет, могут появиться мостики холода

Такой эффект часто наблюдается при применении стекловолокнистых материалов маленькой плотности.

Мауэрлат представляет собой специальный брус, удерживающий стропила кровли. Он предназначен для равномерного распределения на стены дома нагрузки от веса крыши. Благодаря ему, крыша служит долго и не обрушивается под тяжестью снега зимой.

Пенополистирол лишь отчасти подходит для утепления скатных крыш: при его использовании следует обязательно провести ряд противопожарных мероприятий, которые включают в себя антипиреновую пропитку конструкций из дерева, устройство огнезащитных слоев и т. д.

Самый целесообразный материал – гидрофобизированные плиты, выполненные из базальтовых горных пород и кашированные фольгой либо стеклохолстом. Они как нельзя лучше подходят для теплоизоляции ненагруженных кровельных конструкций

Следует также обратить внимание на то, чтобы ко всем выбранным материалам прилагались гигиенические сертификаты

Как правильно сделать вентиляцию кровли

1. Площадь вытяжных и приточных отверстий должна определяться при учете определенных параметров, к которым относятся объем и концентрация удаляемых паров и т. д., что на практике далеко не всегда можно сделать. Поэтому обычно пользуются существующими эмпирическими наработками.
2. Высота вентиляционного зазора между основанием кровли и утеплителем должна быть не менее 5 см. Она напрямую зависит от длины и угла наклона скатов крыши.
3. Приток воздуха организовывается как вдоль всего карниза, так и в локальных местах – при помощи решеток вентиляции, которые врезаются в подшивку карнизного свеса.
4. Суммарная площадь вытяжных вентиляционных отверстий, устроенных только в наивысшей точке кровли, должна по каждому скату быть не меньше площади приточных отверстий. Вытяжные устройства представляют собой вентиляционные колпаки для шатровых крыш, вентиляционные коньки, кровельные аэраторы и т. д. Допускается использовать как готовые (купленные в магазине) устройства, так и изготовленные собственноручно.

Укладка гидро- и пароизоляции

Обзор теплоизоляторов показал, что без надежного предохранения от влаги материал просто размокнет и перестанет выполнять свою основную функцию. Поэтому следующим этапом следует позаботиться о гидро- и пароизоляции. Для этого используются мембранные пленочные материалы, для крепления которых не нужна несущая конструкция. В частности, для обустройства теплой крыши рекомендуется гидроизоляторы «Унифлекс», «Линокром» и «Техноэласт». В некоторых модификациях они же выполняют и функции паробарьера. Укладка производится на поверхность с закрепленным теплоизолятором путем приклеивания. Существуют самоклеящиеся пленки, но можно использовать и универсальные строительные составы для фиксации изоляторов с водоотталкивающим эффектом. В обязательном порядке пленка снаружи закрывается планками с шагом 20-30 см.

Чем крепить утеплитель минвату между деревянных стропил

Утеплитель минвату между стропилами можно закрепить несколькими способами Один из распространенных — это укладка плит или нарезанных полотен между стропил без крепления. В этом случае расстояние между стропил должно быть же на 2-3 сантиметра ширины утеплителя. Минвата укладывается плотно, с небольшим натяжением.

Перед укладкой минвата распаковывается и дают время, чтобы она полежала, приняла нужную форму, а затем нарезается на плиты или полотна нужного размера. С минеральной ватой обязательно работать в специальной одежде, которое плотно прилегает к телу, чтобы микрочастицы не попали на незащищенные участки кожи, и конечно на руки одеть перчатки, а на лицо — распиратор.

Первый описанный способ укладки минеральной ваты надежен, если толщина плит утеплителя не более 10 сантиметров. Часто мансардное помещение утепляют несколькими слоями минваты и плиты могут выпадать во время работы из пространства между стропилами (и на утеплитель действует сила притяжения к земле). Утеплитель требует дополнительной фиксации.

Можно утеплитель закрепить большим количеством реек. А лучше всего это сделать при помощи капроновой нити или полимерной бечевки, или мягкой стальной проволокой. Для этого, вдоль стропил набить гвоздики и затем нить или бечевку натягивать зигзагом. Можно вместо гвоздей нить, бечевку крепить сразу к стропилам скобами. Расстояние между креплениями не более 20 сантиметров. Утеплитель, закрепленный таким способом в проеме между стропилами, будет надежно зафиксирован.

Минеральная вата укладывается между стропил без дополнительного крепления.

Для того что бы не было проблем с монтажом минеральной ваты, необходимо замерить расстояние между стропил.

Минеральная вата режется с таким учётом что бы её ширина была больше шага между стропил, больше на два, а то и три см.

Снизу стропил перед монтажом минеральной ваты набивается обрешётка.

Враспор уложенная минеральная вата+обрешётка которая её удерживает и есть так называемое «крепление» минеральной ваты.

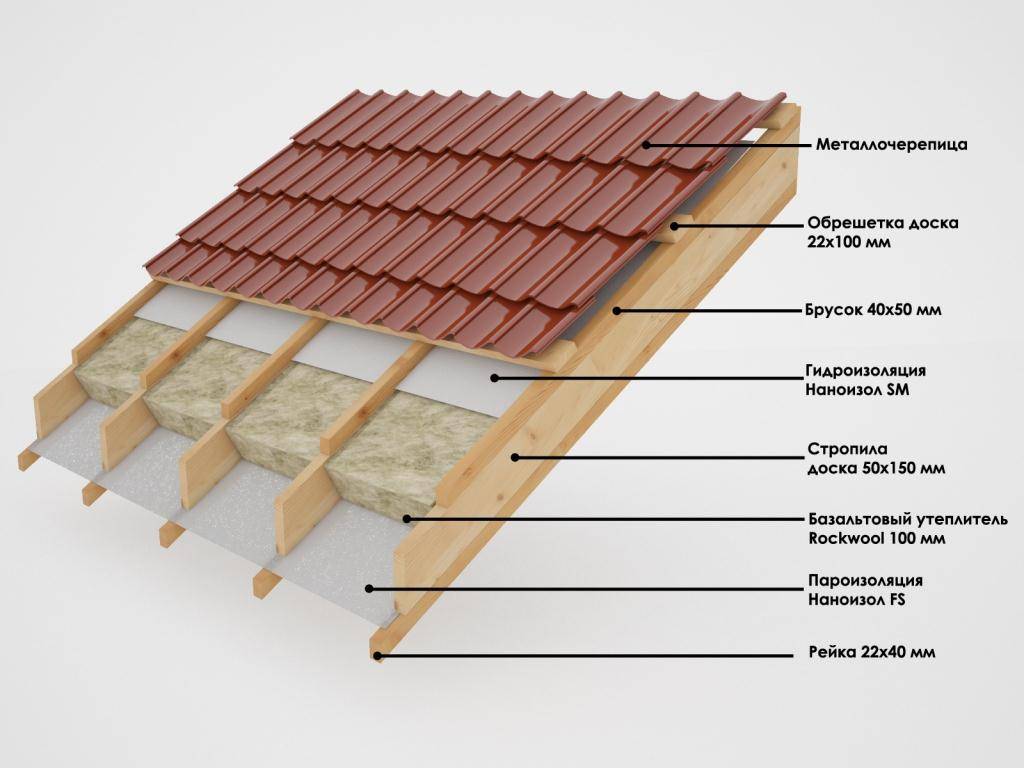

До монтажа кровельного материала сверху минеральной ваты крепится гидроизоляционная плёнка с не большим провисом и с нахлёстом.

Плёнка крепится к стропилам при помощи скоб и степлера.

Снизу обрешётки монтируется паро-изоляция которая будет защищать минеральную вату от испарений идущих с тёплого помещения.

Паро-изоляцией может быть пергамин (самый не дорогой вариант.

Пергамин так же крепится скобами к обрешётки.

Далее контр-обрешётка и монтаж финишного материала.

Если крепите минеральную вату с внутренней стороны кровли (к примеру утепляете мансарду), то и в этом случае минеральная вата плотно (враспор) укладывается между стропил,

но перед её монтажом крепим гидроизоляцию, после паро-изоляцию.

В некоторых случая используют бечёвку с помощью которой можно удержать минеральную вату между стропил.

Предварительно с учётом толщины утеплителя в боковую часть стропил забиваются гвозди.

Затем натягивается бечёвка (подойдёт и тонкая проволока и леска).

Выбор кровельного материала

Вид настила выбирают в зависимости от предпочтений хозяина, его материальных возможностей и технических характеристик покрытия. Учитывают влияние ветра и расчетную высоту снежного покрова в районе. Используют при расчете строительные справочники, где есть специальные таблицы. В документах указано давление на крышу в зависимости от толщины наноса и приводятся расчетные показатели осадков, ветровых нагрузок.

Каждый материал имеет прочностные показатели на сжатие, растяжение, которые также учитывают при выборе

Обращают внимание на долговечность, возможность обслуживания и ремонта, назначение постройки

Выбор кровельного материала

Вид настила выбирают в зависимости от предпочтений хозяина, его материальных возможностей и технических характеристик покрытия. Учитывают влияние ветра и расчетную высоту снежного покрова в районе. Используют при расчете строительные справочники, где есть специальные таблицы. В документах указано давление на крышу в зависимости от толщины наноса и приводятся расчетные показатели осадков, ветровых нагрузок.

Каждый материал имеет прочностные показатели на сжатие, растяжение, которые также учитывают при выборе

Обращают внимание на долговечность, возможность обслуживания и ремонта, назначение постройки

Правильный монтаж кровли

Во время установки листы не протаскивают по другим полосам, земле, основанию, иначе повреждается защитный слой. Металлочерепицу, профнастил режут ручным инструментом, т. к. болгарка нарушает покрытие на срезе и материал в месте стыка медленно разрушается. Вовремя удаляют металлические опилки мягкой тряпкой или щеткой.

Для обрешетки берут сухие бруски (50 х 50 или 40 х 50), которые выравнивают в одной плоскости так, чтобы не было выступов и впадин. Крепят их к стропилам саморезами, стыки выполняют на опоре в шахматном порядке. Для крепления металлического покрытия, ондулина применяют кровельные гвозди с амортизирующей прокладкой. Инструкция устройства кровли предполагает изготовление предварительного чертежа с размерами и плана кровли.

Преимущества утепления крыши пенопластом

Их несколько и все заметно влияют на окончательный результат.

Невысокая стоимость. Цена пенопласта минимум в два раза ниже цены минеральной ваты. Учитывая большое количество материалов, экономия денег весьма существенна.

Для утепления нет надобности использовать мембраны для защиты от пара и ветра. Современные мембраны изготавливаются по передовым технологиям, высокая стоимость такой защиты оказывает заметное влияние на общую смету работ.

Полностью исключается намокание утеплителя и его вредное воздействие на деревянные элементы стропильной системы

Это важное преимущество, пенопласт не впитывает и не пропускает влагу, стропильная система эксплуатируется в благоприятных условиях.

Что касается недостатков, то традиционно упоминаются два: горючесть и выделение в воздух вредных химических соединений. Но на сегодня эти недостатки некритичны. Почему? Рассмотрим подробнее.

Экологичность

За счет использования инновационных наполнителей количество выделяемых вредных соединений не превышает установленных государственными контролирующими организациями предельных норм и безопасно для здоровья людей. К примеру, лакированная мебель в комнате выделяет в воздух больше вредных соединений, чем пенопласт. Кроме того, плиты надежно закрываются финишными отделочными материалами, воздух из помещения под ними не циркулирует и внутрь почти не попадает.

Пожарная безопасность

Для утепления нужно покупать пожаростойкие виды пенопласта, а они по группе безопасности разрешены к применению в жилых помещениях. Такие плиты почти не поддерживают открытого горения, при нагревании плавятся, а не загораются. К примеру, поджечь спичками огнестойкие виды пенопласта невозможно.

Правильный монтаж кровли

Во время установки листы не протаскивают по другим полосам, земле, основанию, иначе повреждается защитный слой. Металлочерепицу, профнастил режут ручным инструментом, т. к. болгарка нарушает покрытие на срезе и материал в месте стыка медленно разрушается. Вовремя удаляют металлические опилки мягкой тряпкой или щеткой.

Для обрешетки берут сухие бруски (50 х 50 или 40 х 50), которые выравнивают в одной плоскости так, чтобы не было выступов и впадин. Крепят их к стропилам саморезами, стыки выполняют на опоре в шахматном порядке. Для крепления металлического покрытия, ондулина применяют кровельные гвозди с амортизирующей прокладкой. Инструкция устройства кровли предполагает изготовление предварительного чертежа с размерами и плана кровли.

Монтаж минеральной ваты по стропилам своими руками

В том случае, если ширина теплоизоляционного материала не позволяет уместить его в пространство между стропилами, его установку придется выполнять в две стадии. Один слой материала будет укладываться по описанной выше технологии, а второй – поверх уже смонтированного слоя. Такое утепление кровли минватой обходится на порядок дороже, но результат получается более качественным.

Утепление кровли минеральной ватой по стропилам выполняется по следующему алгоритму:

1. Первые шаги в точности повторяют алгоритм монтажа между стропилами – замеряется шаг установки стропильных ног, после чего утепление нарезается так, чтобы его можно было смонтировать враспор. При использовании рулонного материала нужно дать ему немного полежать в расправленном состоянии.
2. При монтаже края плит подворачиваются во внутреннюю сторону, а после установки утеплителя расправляются.
3. К стропилам при помощи степлера крепится пароизоляция. Правила все те же: полосы материала укладываются с небольшим нахлестом, чтобы пар не проходил через стыки.
4. К стропилам горизонтально прибиваются рейки, толщина которых должна превышать толщину утеплителя на 1-2 см. Расстояния между рейками должно быть достаточно для укладки теплоизоляционных плит.
5. Между набитыми рейками укладывается минвата. При укладке нужно следить за тем, чтобы стыки материала не совпадали со стыками предыдущего слоя.
6. Финальный этап – внешняя обшивка, для которой может использоваться любой отделочный материал.

Такая технология утепления кровли считается наиболее эффективной, поэтому, принимая решение о том, как правильно утеплить крышу минватой, стоит отдать предпочтение именно этому варианту.

Заключение

Утепление крыши изнутри минватой – это довольно эффективное средство для защиты кровли от холодов. Знание теории и грамотная реализация выбранной технологии позволят создать надежную кровлю, под которой в дальнейшем можно будет обустроить жилое помещение.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Конструкционные характеристики

По конструкционным характеристикам:

• крыша может иметь чердак или может быть безчердачной (такую крышу называют – покрытие);
• по уклону крыша может быть плоской или скатной;
• крыша может иметь надстройки (мезонин, слуховые окна и т.п.);
• самые распространенные крыши по геометрии бывают следующие: плоские, двухскатные, двухскатные ломаные, двухскатные со слуховым окном, складная (конверт), многощипцовая, шатровые, вальмовые, полувальмовые.

Скат – грань, наклонная поверхность крыши.

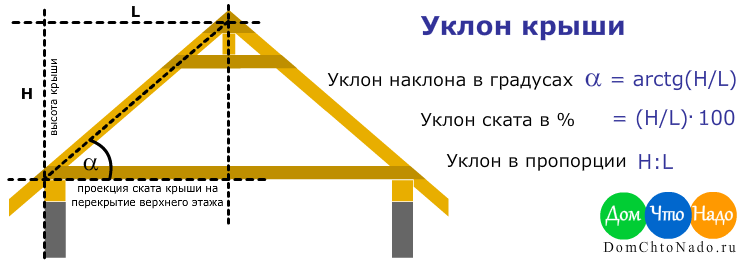

Уклон – показатель крутизны крыши, определяется тремя способами: в градусах угла между скатом крыши и перекрытием верхнего этажа; в процентах – отношение высоты крыши (H) к проекции ската крыши на перекрытие верхнего этажа (L), умноженное на 100 = (H/L)⋅100; в пропорциях (H:L).

Скатная крыша – крыша, имеющая уклон более 6° (10%). С меньшим уклоном называют – плоская крыша.

Мезонин – надстройка небольшой высоты над частью, обычно центральной, малоэтажного жилого дома, имеющая собственную крышу, возвышающуюся над общей.

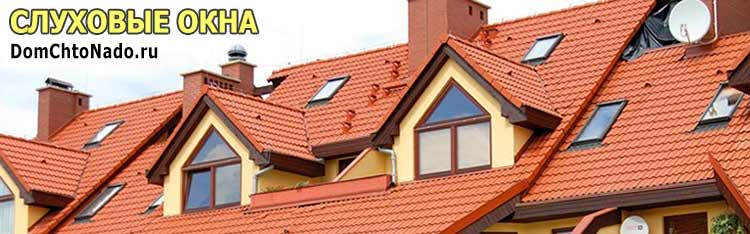

Слуховые окна – проемы для освещения и проветривания чердачных помещений, а также для выхода на крышу.
