Полы в частном доме по грунту: устройство, особенности, пошаговое руководство, а также ( фото & Видео) +Отзывы

Способы укладки деревянного пола

К монтажу деревянного пола можно приступать только после того, как каркасное устройство из столбиков и балок будет окончательно готово. На столбики укладывается слой рубероида, который служит хорошей гидроизоляцией. На гидроизоляционный слой устанавливаются балки, а для дополнительной прочности на балки фиксируются лаги. Хорошо, когда ширина комнаты соответствует длине лаг, но если приходится лаги соединять, то лучше, чтобы места стыков оказались прямо на опорных столбах, а скрепляются они с помощью саморезов.

Само устройство деревянного пола бывает как одинарное, так и двойное. Одинарные полы не очень долговечны, и обычно их кладут в летних дачных домиках. Такой пол плохо переносит погодные колебания и не предназначен для круглогодичной эксплуатации. Чтобы зимой можно было чувствовать себя комфортно, рекомендуется соорудить двойные утепленные полы. Для него потребуется много времени и нужного материала. Но дополнительные усилия стоят того, поскольку они повышают степень прочности и надежности. Для этого выполняется перечень работ в определенной последовательности:

1. Установить лаги;
2. Уложить между ними влагостойкую фанеру, а поверх настелить утеплитель;
3. Уложить на лаги черновое основание пола.

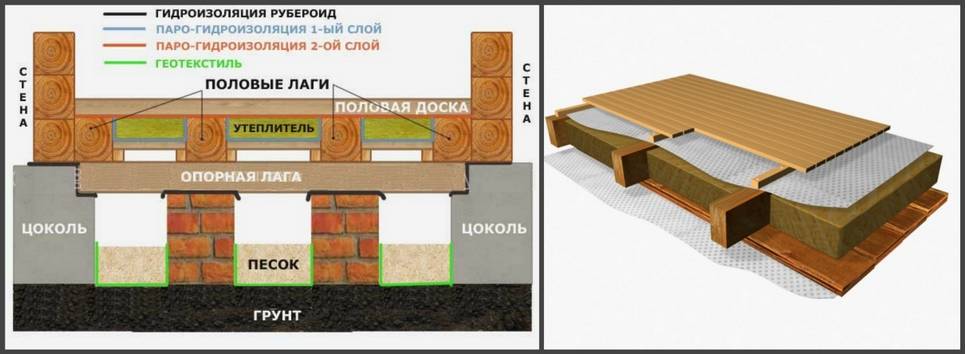

Пирог двойного дощатого пола

Для создания чернового пола подойдут доски низких сортов, толщина которых 15-50 мм. Такие доски, тщательно обработанные, подгоняются друг к другу. Затем готовые доски на саморезы крепятся к лагам.

Доски укладываются в 15-20 мм от стены. Это способствует вентиляции и предотвращает пол от вздутия во время сезонной деформации дерева. Гидроизоляция осуществляется с помощью пленки из полиэтилена толщиной 200 мк, а дополнительная теплоизоляция – из вспененного полиэтилена. Пленка укладывается внахлест, края между собой проклеиваются скотчем. На стены нужно сделать напуск в 20 см и приклеить на скотч. После этого укладывается чистовой пол и финишное покрытие.

Для настила чистового пола применяются листы фанеры или массив. Фанера кладется поверх теплоизоляционного слоя и закрепляется на саморезы.

Массивная доска имеет привлекательный вид, ее удобно укладывать, и к тому же она проста в эксплуатации. Преимущество покрытия из массива заключается в том, что на пол можно нанести лак или краску и тем самым обойтись без дополнительных затрат на отделочные материалы. Массивная доска производится в двух вариантах: обычная и шпунтованная. Отличие между ними в методе монтажа. Шпунтованная доска монтируется гораздо проще. Однако перед монтажом она должна полежать в помещении в течение трех суток.

Последовательность выполнения работ

Бетонный пол – это конструкция, создаваемая для долгосрочного использования. Поэтому при проведении работ необходимо строго соблюдать их последовательность. От того насколько тщательно выполнены все манипуляции, правильно соблюдены пропорции используемых материалов и точно осуществлено соответствие этапам технологического процесса зависит качество будущей конструкции.

Засыпка фундамента

Заливка бетона для полов на грунте осуществляется после тщательной подготовки фундамента, основания для дальнейших работ. Итак, перед тем, как залить бетонный пол, необходимо снять слой почвы со всей внутренней поверхности фундамента. Глубина готовой впадины достигает метра. Отсыпку проводят только речным песком, который хорошо пропускает воду.

Засыпка керамзита

Бетонные полы на ленточном фундаменте начинаются с создания песчаной подушки. Ее отсыпают послойно, тщательно проливая водой и трамбуя каждый слой. Такие полы, как правило, сооружают в то же время, когда обустраивают фундамент. Пролитый водой песок необходимо тщательным образом утрамбовать, чтобы избавиться от существующих пустот, которые становятся причиной растрескивания и разрушения пола.

Теперь создается фильтрующая подушка, для чего насыпается слой гравия толщиной 1-15 сантиметров, трамбуется, а поверх него отсыпается песок, который вновь основательно трамбуется.

Монтаж гидроизоляции и утепления

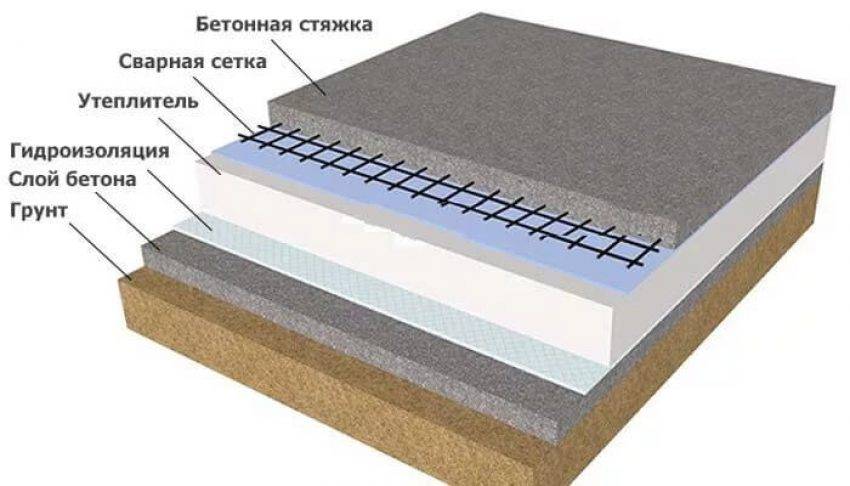

Конструкция утепленного и гидроизолированного пола

Прежде чем приступить к заливке черновой стяжки, можно обустроить с помощью полиэтиленовой пленки первый слой гидроизоляции. Проверив уровень подготовленного для пола фундамента, на всю поверхность укладывается пленка в два слоя. Нельзя забывать о том, что по всему периметру помещения, в котором ведутся работы, пленка поднимается на стену выше отмеченного уровня. Самым ответственным моментом является выполнение гидроизоляции в углах.

Теперь наступает момент обустройства теплоизоляции. Утепление фундамента полов осуществляется с использованием минеральной ваты или экструдированного пенополистирола. На подготовленную поверхность укладывают листы теплоизоляционного материла, и накрывают арматурной сеткой.

Стяжка

Прежде чем залить бетонный фундамент для полов на грунте, необходимо удостовериться в том, что между армировочной сеткой и теплоизоляцией существует расстояние не менее 10 сантиметров. Это своеобразный зазор, позволяющий арматуре оказаться в середине конструкции и обеспечить ее прочность и длительный срок эксплуатации. Такой же зазор должен быть между стенами и залитым бетоном. Для этого сооружают опалубку, используя доски толщиной 2,5 сантиметра. После того как раствор полностью застынет, их извлекают, заполнив пространство монтажной пеной. Посмотрите видео, как сделать стяжку бетонного пола своими руками.

Добиться нужного уровня можно с помощью маячков, установленных перед началом заливки. Они тоже извлекаются после того, как станет черновая стяжка. В качестве маяков используют трубы. Следы от них заливают в процессе заливки чистовой стяжки. Всю готовую поверхность накрывают пленкой, давая раствору постепенно высыхать.

Заливка чернового пола по грунту

Устройство чернового пола может быть выполнено экономичным методом. Так предварительный пол можно залить по грунту.

Но данный вид чернового пола подходит только для такого сооружения, под которым совершенно сухой грунт.

Конструкция неокончательного пола по грунту не нуждается в установке балок, важно сделать подушку пола по грунту и произвести утепление. Перед заливкой чернового пола по грунту надо утрамбовать землю, чтобы почва не дала усадку, и пол был ровным. Когда грунт упрочнят, на него кладут подушку из песка

Когда грунт упрочнят, на него кладут подушку из песка

Перед заливкой чернового пола по грунту надо утрамбовать землю, чтобы почва не дала усадку, и пол был ровным. Когда грунт упрочнят, на него кладут подушку из песка.

Видео:

Слой увлажняют и прессуют с помощью вибромашины. В итоге он должен уменьшиться на 25%. Сверху для упрочнения слоя насыпают гранит.

Следующий этап подготовки вспомогательного пола по грунту – гидроизоляция. Чтобы совсем ограничить проникновение в дом влаги, она просто необходима.

Материю кладут внахлест и соединяют скотчем.

Гидроизоляция должна проводиться внимательно, чтобы материал не был поврежден и порван. Материал должен заходить на стены, примерно на 20 см, лишнее отрезается после окончательной стяжки.
Видео:

Монтаж предварительного пола по грунту начинают с заливки тонкого слоя бетона. Это платформа под паро- и гидроизоляцию. Сырьем для черновой бетонной стяжки служит бетон класса В.

Как наполнитель используют щебень диаметром до 22 мм.

Оптимальная толщина чернового слоя колеблется между 40 и 50 мм. Бетон нужно залить аккуратно, так, чтобы слой по горизонтали не был больше 4 мм. Это проверяется строительным уровнем.

После этого переходят к слою пароизоляции. Лучшая защитная пленка – полимерно-битумная мембрана с содержанием полиэстера либо стекловолокна.

Данный материал позволит меньше потратиться на отоплении дома.

Утепление можно выполнить пенопластом. Этот вариант идеален в каркасном строении, типа гаража или склада. Также ничего не мешает утеплить дом пенополистеролом или минеральной ватой.

В общем, заливка пола по грунту не является сложным процессом, и ее можно сделать быстро и довольно легко.
Видео:

Данный метод часто применяют в каркасном доме, чье строительство пользуется большой популярностью. Нижнее основание пола находится на самом грунте, затем можно деревянный предварительный настил.

А несущее основание в каркасном доме покрывают плитами. Готовое основание должно соответствовать всем правилам, от этого зависит, насколько тепло будет в каркасном сооружении.

Технология изготовления

Для бетонирования полов по грунтам своими руками потребуется смесь из цемента, песка, щебня или гравия. Для расчета количества необходимого раствора нужно перемножить площадь помещения на толщину всех слоев конструкции. Бетонная смесь готовится в соотношении 1: 2: 3 (цемент: песок: гравий или ). Можно использовать готовую бетонную смесь. Для этого на один объем цемента потребуется 6 объемов щебня крупностью 20 мм и 3 объема остроугольного песка.

Для приготовления больших количеств бетона нужна бетономешалка. Первым в смеситель на 2/3 насыпаются сухие компоненты смеси с указанным выше составом. После тщательного перемешивания порционно добавляется вода, пока не будет получен достаточно пластичный раствор. Следующие порции можно начинать готовить с заливки воды. В конце строительных работ бетоносмеситель нужно очистить и промыть.

Разметка уровня

Нулевой уровень бетонного пола откладывается в два этапа:

1. От низа проема двери отмеряется 1 метр, который переносится на все стены периметра.
2. От прочерченной верхней линии снова отмеряется 1 метр вниз, и ставятся маяки для будущего пола.

Заливка осуществляется до полученного нулевого уровня. Для легкого ориентирования по краям в углы забиваются гвозди, на которые натягивается стальная нить.

Расчистка и трамбовка почвы

Подготовка площадки для заливки осуществляется в несколько стадий:

1. Очистка грунта от мусора.
2. Съем верхнего слоя земли, соответствующего толщине будущего многослойного пола – 30-40 см.
3. Тщательная трамбовка поверхности при помощи виброплиты. При отсутствии спецтехники трамбовка осуществляется обычной доской или бревном. Когда не остается глубоких следов от ног, грунт считается достаточно уплотненным.

Чтобы повысить , грунт покрывается глиной, которая поливается водой и тщательно трамбуется. Затем насыпается песок. Такая «подушка» предотвратит подтекание грунтовых вод.

Укладка слоев с гравием, песком и щебнем

Следующим слоем является гравийный пласт толщиной 5-10 см. Для более точного определения необходимого уровня вбиваются колышки нужной высоты. Полученный слой поливается водой, уплотняется, маячки вынимаются. Затем укладывается овражный песок толщиной в 10 см (можно с примесями). Пласт поливается водой и трамбуется.

Следующий пласт из щебня с зерном 40-50 мм только уплотняется. На поверхности не должно быть торчащих краев. Все слои бетонного пола выравниваются по горизонту строительным уровнем.

Гидроизоляция и теплоизоляция

С целью повышения гидроизоляционных свойств бетонного пола в загородном доме следует проложить дополнительный слой из полиэтиленовой пленки 0,02 см толщиной. В качестве альтернативы используется гидроизоляционная мембрана. Изолировать от возможного попадания влаги нужно всю площадь комнаты с нахлестом на стены 2 см и между листами. Места соединений проклеиваются скотчем.

Существует широкий ассортимент материалов для повышения теплоизоляции: пенопласт, керамзит, обычный или экструдированный пенополистирол, каменно-базальтовая или минеральная вата, перлит, пробковые изделия, изолон в рулонах, толстая влагостойкая фанера. Теплоизоляция укладывается после гидроизоляции.

Армирование

Необходимая прочность бетонной стяжки достигается армированием металлической или пластиковой сеткой. Можно также использовать арматурные пруты или проволоку. Для прокладки армирующего каркаса нужно соорудить подпорки в 2-3 см высотой.

Установка направляющих и опалубки

Наиболее точно выдержать уровень при заливке бетона помогут направляющие и опалубка. Для этого площадь будущего пола делится на равные отрезки. На разметку укладываются доски или бруски высотой вровень с нулевым уровнем. Направляющие фиксируются густым раствором песко-цемента и глины. Опалубка монтируется между досками из влагостойкой фанеры, чтобы образовались соты. С их помощью заливка бетоном будет соответствовать нулевой отметке. Рекомендуется обмазать опалубку и направляющие специальным маслом, что облегчит процесс их демонтажа.

На что опирать несущие стены?

Ленточный фундамент

Так как подобный вид основания не является несущим, опирание на него тяжелых печей, кирпичных перегородок и массивных лестниц крайне не рекомендуется. В этих случаях в качестве основания под внутренние стены используют ленточный фундамент.

При возведении перегородок во избежание излома бетона может использоваться также следующий метод:

• под ними монтируются ребра жесткости – прогоны из железобетона, которые опираются на фундамент; при подвижках фундамента они будут срабатывать как упругие вставки, гася подобные деформации
• в слое теплоизоляции делается разрыв с монтажом в него арматурного каркаса, который связывается с основным каркасом пола; при недостаточной толщине слоя утеплителя для исключения появления мостиков холода следует заглубиться вниз на 20-40 см

В районах с сильными морозами для заливки используются бетон с добавлением цемента не ниже марок М400, являющийся морозостойким. Цемент подобных марок следует брать и для заливки стяжки по влажному грунту. Подобный материал обладает и более высокими водоотталкивающими свойствами.

Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы

Деревянный или бетонный пол в частном доме

В последнее время даже в частных домах стали все чаще делать бетонный пол. Все дело в капризности древесины

Первое, что важно — за древесиной нужен регулярный уход. Если использована не лиственница или дуб, через несколько лет внешний вид оставляет желать лучшего

Снова пол приходится шлифовать, покрывать маслом/воском/краской/лаком. Второй недостаток — скрипы. Нескрипучий деревянный пол — это большая редкость. Третий момент: класть плитку на деревянный пол, конечно, можно, но решение недешевое — нужен эластичный клей, а стоит он ох как немало. В общем, пожив некоторое время с деревянным полом, решают его заменить на бетонный. Тут есть свои «прелести», но в эксплуатации он проще. Только при условии, что сделан правильно.

Совсем не то рисует воображение при словах «деревянный пол»…

Первое что стоит помнить — делать бетонный пол в частном доме можно, только если фундамент может вынести дополнительную нагрузку. Если при расчете фундамента закладывался деревянный пол, все что вы можете сделать — армированную стяжку по черновому деревянному полу. И то под вопросом. Скорее всего, вам придется делать просто сухую стяжку на керамзите или класть листовой материал по лагам. Это, конечно, не бетонный пол, но и не деревянный.

Особенности конструкции

Порядок расположения слоев

При возведении ленточного фундамента или фундамента с ростверком небольшой высоты возможно использование полов по грунту – конструкции, состоящей из следующих слоев:

• песчано-щебеночной подушки, предназначенной для стабилизации слоя бетона и защиты его от подземной влаги
• стяжки (бетонной подготовки, подбетонки): согласно рекомендациям СНиП, в средней полосе России достаточно обустройства слоя толщиной 5 см
• рулонной гидроизоляции
• слоя утеплителя
• бетонного подстилающего слоя толщиной 1 см
• чистых полов: в качестве них можно использовать, к примеру, плитку, линолеум или ламинат; допускается и применение классического основания в виде деревянных полов по лагам

В отличие от плитного фундамента, стяжка в полах по грунту в частном доме не делается слишком толстой. Ведь она должна выдерживать нагрузку лишь веса мебели, бытовых приборов и прочих вещей, находящихся в доме. 2 слоев стяжки: черновой, настилаемой сразу же после подушки, и чистовой, верхней, будет вполне достаточно. Изготавливают подобное основание только после возведения самого строения.

Плавающая стяжка

Существует два вида полов по грунту. Они могут:

• привязываться к ленточному основанию;
• изготавливаться в виде плавающей стяжки, не связанной с фундаментом

Каждая из этих конструкций обладает как достоинствами, так и недостатками. При жесткой связке с фундаментом стяжка, лежащая прямо на фундаменте, усадки дает меньше, поэтому не растрескивается. Но при проседании фундамента она может просто «повиснуть» в воздухе. Хотя при качественном армировании основания это не такая уж большая проблема. Избежать опускания плиты поможет обратная засыпка не грунтом, вынутым из котлована, а специально завезенными нерудными материалами, песком и щебнем.

При использовании плавающей стяжки при усадке основания или подвижках грунта напряжение не будет передаваться на бетонную плиту, и трещин в полах не возникнет. Однако она может «играть» сами по себе, что часто приводит к дефектам – растрескиванию или появлению щелей между ними и стеной. Поэтому при заливке пола по фундаменту существенное значение имеет прочность бетонного раствора и использования качественной арматуры.

Достоинства и недостатки

  Какой пол на кухне лучше: обзор современных видов. Кафель, наливной пол, ламинат, паркет и другие материалы (100+ Фото & Видео) +Отзывы

Достоинств у бетонных полов по грунту в частном доме немало. Перечислим основные:

ПЛЮСЫ:

• возможность использования на большинстве видов почв
• минимальный расход бетона и, как следствие, небольшая стоимость
• достаточная устойчивость к силам морозного пучения
• благодаря тщательному утеплению в доме с подобным основанием в зимний период легче поддерживать плюсовую температуру, так как стяжка с проложенным внутрь теплоизолятором способна хорошо аккумулировать тепло, в результате снижаются расходы на обогрев здания; достаточно лишь хорошо теплоизолировать цоколь и отмостку
• такие полы не нуждаются в вентиляции и ежегодной просушке
• в отличие от деревянных полов, они не требуют периодической замены прогнивших балок

МИНУСЫ:

• К минусам можно отнести сложность ремонта коммуникаций. Поэтому в бетон следует обязательно заложить дублирующие гильзы, в которых располагаются дополнительные системы канализации и водоснабжения. Их можно будет быстро и без проблем подключить в случае засорения основных коммуникационных систем.
• Еще одним недостатком подобных оснований является отсутствие цокольного этажа. Однако подпол в частном доме вполне можно организовать в другом подсобном помещение.

Некоторые застройщики, рекламирующие свои собственные услуги, утверждают, что под подобными полами будет постоянно влажно. Но в случае обустройства качественного дренажа, ливневки и отвода паводковых и грунтовых вод скопления влаги вполне можно избежать.

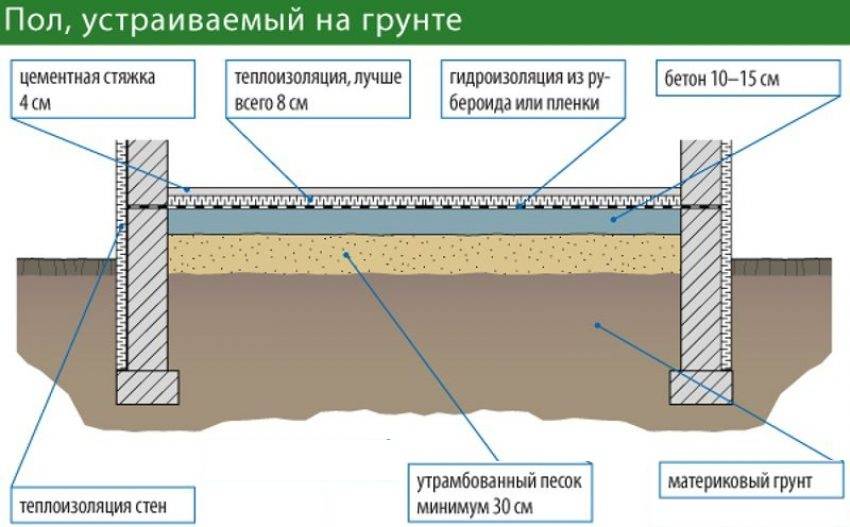

Пол, устраиваемый на грунте

Геотекстиль, широко рекламируемый в последние годы, под слоем песчаной подушки будет не только неуместен, но и вреден. Он не даст грунту как следует уплотниться, в результате чего эффективность полов по грунту сведется к нулю. Дренажные свойства этого материала пригодятся лишь при прокладке коммуникаций.

Особенности устройства тёплого пола, его слои и их толщина

Тёплый пол включает в себя специальные материалы, которые уложены в определённой последовательности. Данное сооружение ещё называют «слоёным пирогом» с нагревательными элементами внутри (водяными трубами или кабелем).

Главная задача пирога:

• снизить потери тепла;
• уберечь нагревательные элементы от проникновения к ним влаги;
• направить тепло в нужном направлении;
• обеспечить шумоизоляцию;
• защитить отопительную систему от негативного действия окружающей среды.

Монтаж пирога на бетонную стяжку

Пирог тёплого пола по бетонным плитам, вне зависимости от того водяной он или электрический, выглядит таким образом:

• бетонное основание — это может быть фундамент из бетона или бетонные монолитные плиты;
• гидроизоляция — обычная полиэтиленовая плёнка;
• утеплитель с отражающей поверхностью — пенополистирол, пробковая подложка и т.д.;
• армированная сетка;
• трубы или кабель отопительной системы;
• стяжка из бетона;
• половое покрытие.

На грунт

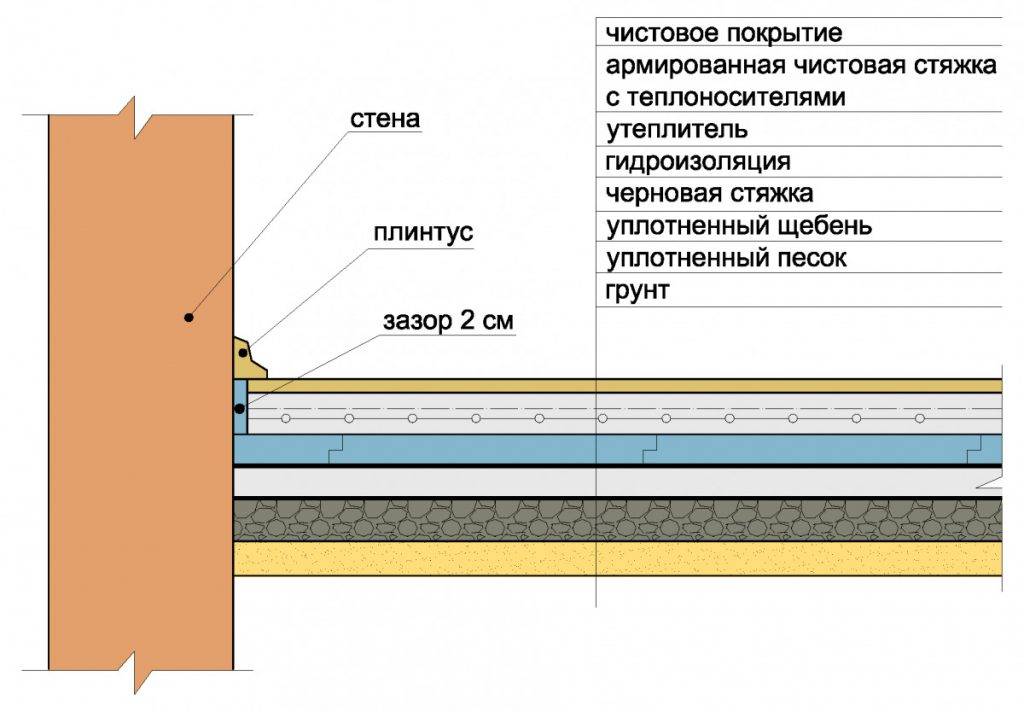

Монтаж пирога на грунт водяного, или другого вида пола допускается при наличии не рыхлой почвы, и залегании грунтовых вод от поверхности не менее 5 метром. Отличие этой конструкции от устройства пирога пола по бетону заключается в дополнительном этапе работ.

Суть состоит в следующем:

• поверхность очищается и выравнивается;
• насыпается песок (5 см), который утрамбовывается и слегка поливается водой;
• следующим слоем пирога тёплого пола, толщиной 7-8 см, идёт гравий или керамзит, он также утрамбовывается;
• далее гидроизоляция, которая армируется сеткой;
• затем заливается черновая стяжка (10 см);
• потом укладывается слой гидроизоляции и утеплитель из пенополистирола, толщина его зависит от условий самого помещения (5-15 см).

В дальнейшем, процесс монтажа тёплого пола на грунт, не отличается от укладки пирога на бетонные плиты: армированная сетка, нагревательные элементы, заливка стяжки или подложка, и половое покрытие.

На деревянное основание

Если основанием для системы с обогревом служит деревянное покрытие, то принцип монтажа пирога такой же, как на бетонные плиты.

Существует второй способ, который отличается по технологии — на деревянные лаги. В этом случаи, стелится фанера, как основание пирога. На ней располагаются лаги, сверху которых расстилается гидроизоляционная плёнка.

Между лагами прокладываются плиты утеплителя толщиной 10 см. Для нагревательных элементов (труб или кабеля) проделываются канавки, в которых они устанавливаются. При обустройстве водяного пирога, сначала в пазы кладётся отражающая пластина или фольга, и только потом укладываются трубы.

Есть другой вариант — настильный, когда на утеплитель, уложенный в лаги, кладутся листы ДСП оборудованные каналами для труб.

Ещё один способ — реечный, они набиваются на основу. Расстояние между ними должно соответствовать размеру нагревательных элементам.

В качестве основания для чистового покрытия укладывается не толстая фанера. На неё и монтируется декоративное покрытие. Если планируется установка ламината, то можно отказаться от фанеры, и стелить его прямо на трубы водяной системы, так как любой из перечисленных выше профилей способен выдержать такую нагрузку.

На сухую стяжку

Сухая стяжка — сыпучий материал, поверх которого расстилается гипсокартон или фанера. Инструкция по укладке пирога на сухую стяжку под тёплый пол следующая:

• демпферная лента раскатывается по периметру комнаты;
• рассыпается песок или щебень на перекрытие, и ровняется;
• по контуру труб выкладываются алюминиевые пластины;
• поверх укладывается сухая стяжка — два гипсокартонных листа, на которые монтируется напольное покрытие.

Монтаж с использованием деревянных балок

Установка пола по грунту при помощи балок из дерева производится за несколько шагов:

• Почва засыпается щебенкой – толщина слоя должна равняться 5 см. Щебень утрамбовывается, потом покрывается битумом;
• С помощью строительного уровня устанавливаются маячки, которые послужат при последующем монтировании опор из кирпича;
• Устраивается стяжка – она станет основой для тумбочек;
• По площади пола ставятся кирпичные тумбочки одинаковой высоты (максимальная высота каждой должна быть не более 20см) на расстоянии 0,8 м друг от друга;
• Торцы опор обматываются рубероидом (напуск на кирпичный блок не более 4 см);
• На тумбочки укладываются балки (расстояние между лагами и стенками должно быть 2 см) и крепятся на дюбели и саморезы;
• Вплотную укладываются шпунтованные дощечки, которые гвоздями прибиваются к балкам;
• Ровность получившейся конструкции проверяется при помощи уровня, все дефекты сглаживаются рубанком;
• Шляпки гвоздей зашпаклевываются;
• Поверхность грунтуется;
• По желанию делается теплоизоляция;
• Монтируется финальный слой (можно просто произвести покраску поверхности или покрыть пол лаком).

Основная особенность пола по грунту – его многослойность, и каждый уровень имеет особое предназначение. Благодаря широкому ассортименту разнообразных материалов на современном строительном рынке любой мастер сможет качественно оборудовать каждый слой. Бетонный или деревянный пол по почве – выбор за хозяином будущего дома. На какой бы вариант не делалась ставка, главное – соблюдать рекомендации по монтажу и внимательно следовать инструкциям. Если работа будет выполнена правильно, половое покрытие получится прочным и долговечным.

Видео-1: Детали и нюансы(мат. часть)

Видео-2:

Видео-3: черновая стяжка

Аккумуляция тепла в загородном коттедже или дачной постройке – залог создания энергоэффективного дома. Самостоятельно уложить пол, размещенный по грунту на одном из видов ленточного фундамента, можно при помощи стяжки. Технология подойдет для бюджетного строительства и масштабных работ по возведению жилища.

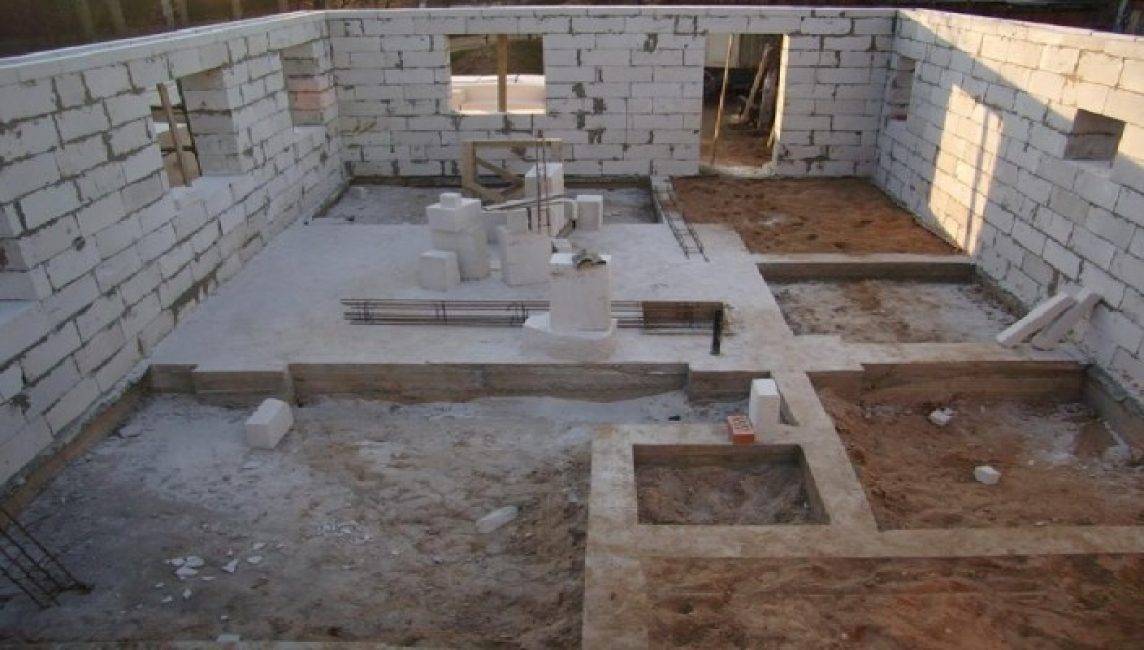

Обустройство полов на ленточном фундаменте

Полы по грунту не связаны с фундаментом и опираются непосредственно на грунт под домом. Если грунт на участке пучинистый, то пол зимой и весной может «загулять» под действием сил морозного пучения грунта.

Конструкция свайных фундаментов на буронабивных (в т.ч. ТИСЭ) и винтовых сваях предполагает устройство холодного цоколя. Утепление грунта под домом с такими фундаментами, задача достаточно проблематичная и дорогая. Полы по грунту в доме на свайном фундаменте можно рекомендовать только при не пучинистых или слабо пучинистых грунтах на участке.

При строительстве дома на пучинистых грунтах необходимо обязательно утеплять цоколь и подземную часть фундамента на глубину 0,5 — 1 м.

В доме с наружными многослойными стенами c утеплителем снаружи, образуется мостик холода через цоколь и несущую часть стены в обход утеплителя стены и пола.

Кроме того, утепление цоколя поможет ликвидировать мостик холода, а также позволит уменьшить толщину теплоизоляции пола. О том, как определить необходимую толщину вертикальной теплоизоляции цоколя и подземной части фундамента можно узнать здесь.О конструктивных особенностях устройства разных вариантов полов по грунту читайте в других статьях на эту тему.

Фундаменты в виде ленты позволяют организовать подпол, обустроить теплоизоляцию частного дома. Конструкция обладает множеством преимуществ:

• предотвращает проникновение подпочвенных газов в жилище при правильной гидроизоляции и засыпке.
• подпольное пространство не нуждается в прокладке вентиляционных систем.
• грунт и плита из бетона аккумулируют тепло, что подходит для каркасных и остальных домов с тонкими стенами.
• бетонные стяжки – удобная основа, идеальная термальная платформа для организации «теплых полов».
• теплоизоляция конструкции уменьшает риски промерзания фундамента и его вспучивания.
• для коммуникаций, проложенных на уровне засыпки, требуется минимальное утепление.

Все работы разделяются на несколько этапов. При выполнении каждого необходимо соблюдать алгоритм – так конструкция будет прочной и надежной.

Перед началом мероприятий нужно учесть необходимость трамбовки сыпучего сырья – манипуляции уплотнят песчаную подушку. Задачи выполняются поэтапно:

Укладывается песок слоем 10-15 см и в сухом виде трамбуется виброплитой.
Проводится поливка уплотненного материала шлангом с насадкой-распылителем

Важно не перенасытить материал влагой, т.к. в дальнейшем его не утрамбовать.
Осуществляется повторное уплотнение. Виброплиту применяют дважды, меняя направление движения.
Выполняется повторная проливка песка.

Виброплиту применяют дважды, меняя направление движения.
Выполняется повторная проливка песка.

По увлажненному материалу нужно пройтись несколько раз виброплитой и дождаться высыхания слоя.

Фундаменты ленточного типа армировать сложно – процесс отличается трудоемкостью. Эксперты советуют придерживаться пошаговой техники работ:

1. Уложить несколько гладких поперечин диаметром 6-8 мм, удлинив их на 100 мм.
2. Рассчитать шаг – расстояние, на которое будет залит цементный раствор.
3. Поместить на поперечные штыри ребристую продольную арматуру диаметром 12 – 16 мм. Сформировать нижний пояс.
4. На местах сопряжения в вертикальном положении смонтировать верхние стержни.
5. Уложить на элементы 2 продольных прута. Сформировать нижний пояс.

Соединения армирующего каркаса привариваются, перевязываются хомутами либо поволоками.

Фундамент-подоснова создается на уже готовой подушке из щебня и песка. Бетонную массу изготавливают в пропорциях 1:3:6 на основе цемента М200 и других материалов. Самостоятельное бетонирование состоит из следующих шагов:

1. Заливка стартового слоя толщиной 10 см.
2. Вторичная заливка смеси на высоту 40-50 см.
3. Уплотнение массы вибротрамбовкой или прокалывание арматурным штырем.

Для сокращения времени работ цементный раствор заливают за один прием.

Работы предназначены для защиты подпольной конструкции от влаги. Выполненная заранее подбетонка обеспечит ровность наложение материалов для наплавления или наклейки. Процедура предварительного бетонирования актуальна в условиях близкого расположения грунтовых вод либо при обустройстве подвалов.Процесс гидроизоляции проводится согласно строительному алгоритму:

1. Полиэтиленовую пленку толщиной 150 мк укладывают внахлест 15-20 см, а затем проклеивают швы.
2. Для надежности защиты от проникновения влаги и конденсата аналогичным образом устилают второй слой гидрозащиты.
3. Проводится утепление пенопластом или экструдированным пенополистиролом. Их размещают слоем 10 см.

Подбираем тип трубопрокатов и производим их укладывание

Перед проектированием тёплого пола следует определиться с материалом трубопрокатных изделий. Допускаются изделия из металлопластика, полиэтилена, оцинкованные или медные. Самые популярные модели — металлопластик и полимер.

Качество сооружения зависит от прочности материала и целостности контура. Не допускается укладывание труб на поверхность, которая имеет уклоны и неровности больше 5 мм.

Монтаж, пропорции и шаг петли

Монтаж тёплого пола по грунту нужно производить по предварительно подготовленному плану  укладки. Если помещение не прямоугольное, то надо составлять схему из отдельных прямоугольников, со своим витком петли.

В каждом участке, с учётом предназначения зоны и желаемого уровня нагрева, контур может располагаться по типу змейки или улитки.

При проведении работ нужно соблюдать некоторые правила:

1. Для недопущения перегрева конструкции, надо правильно разместить трубы по поверхности площади. Они располагаются плотнее по периметру, а в центре делается более редкий контур. Отступать от стен нужно примерно 15 см.
2. Шаг между элементами отопления, не зависимо от способа укладывания, должен составлять 0,3 метра.
3. В местах стыка плит и перекрытий, трубопрокатные изделия следует отделять металлической гильзой.
4. Размер контура не должен превышать 100 метром, так как понизится уровень отдачи тепла.

Укладываться контур может одним из двух вариантов:

• бифилярным (спиральным) — характеризуется равномерным обогревом, процесс не сложный, так как угол изгиба 90 градусов;
• меандровым (в виде зигзага) — происходит остывание теплоносителя в период прохождения по магистрали, тем самым прогрев пола становится не равномерный.

Крепление системы осуществляется к бетонному основанию через нижний слой утеплителя дюбелями. Каждая ветка трубопровода, вне зависимости от выбранного варианта раскладки контура, должна выходить к распределительному шкафу.

Концы трубопровода подключаются к корректорному узлу при помощи опрессовки или пайки. Каждый отвод необходимо снабдить запорной арматурой, а на подающих участках установить шаровые краны. Кроме того, стоит сделать теплоизоляцию труб выходящих в помещение расположенное рядом.

Перед заливкой окончательной стяжки надо провести опрессовку. В трубах, которые будут подключаться к корректору, должен отсутствовать воздух. Для этого, воздух из них удаляется через сливные краны

Важно, чтобы воздухоотводы в этот момент были закрыты

Тестирование металлических изделий производится с использованием холодной воды, а проверка пластиковых при двойном увеличении давления в трубопроводе.

Заливка цементно-песчаной стяжки

Смесь для заливки стяжки готовится из 1 части цемента, 3 частей песка. Жидкости нужно 200 грамм на 1 кг смеси. Для повышения прочности конструкции добавляется 1 грамм полимерной фибры.

Заливки теплого пола схож с монтажом основания. Рекомендована армированная стяжка толщиной 8 см. Важный момент — эксплуатировать тёплые полы можно только через месяц, это время необходимо для затвердевания стяжки. Кроме того, лишь после этого нужно приступать к монтажу финишного покрытия.

Если грунтовые воды расположены близко к слою пирога тёплого пола нужно позаботиться об их отведении — оборудовать дренаж ниже уровня пола на 30 см.

Дно заполняется речным песком или грунтом со щебнем. Насыпается слоями по 10 см, и смачивается водой. Обычно хватает 3 слоёв, на которые нужно положить геологический текстиль.

Далее надо оборудовать фундамент из битумной мастики или другого гидроизоляционного материала, и уложить полистирольные плиты в качестве теплоизоляции. В дальнейшем схема монтажа водяного тёплого пола не отличается от стандартной укладки.

Согласно анализу специалистов, основной ошибкой при выполнении работ по монтажу тёплого пола по грунту своими рука является нарушение технологии — отсутствие компенсационных промежутков в плите, плохая утрамбованность присыпки, неправильно уложенная гидроизоляция.

Тёплый водяной пол в частном доме по грунту — это сложное сооружение, и к его монтажу надо подходить очень серьёзно. Однако, остановив свой выбор на таком варианте, вы изначально заложите условия для комфортной атмосфере в доме.

Видео инструкции
