Как утеплить пол в каркасном доме

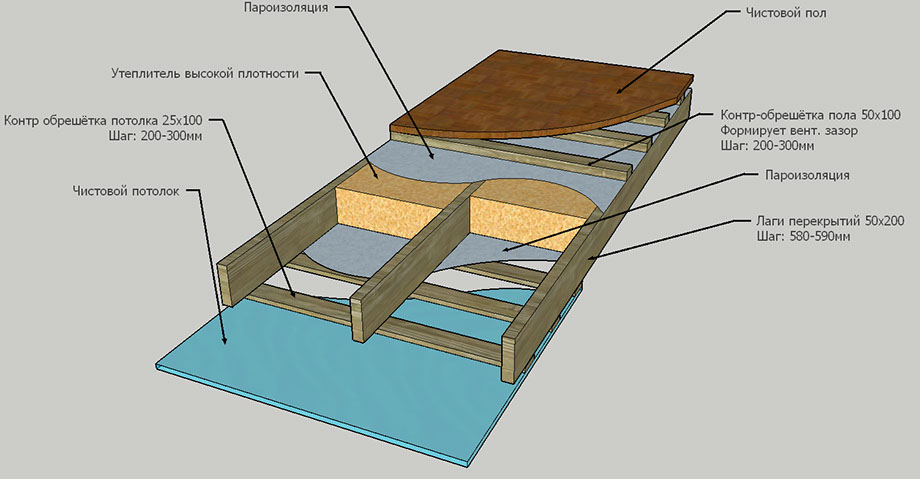

Схема утепления пола по грунту

«Пирог» теплого пола по грунту укладывают по тому же принципу — формируют основание, защищают утеплитель от влаги и монтируют чистовое покрытие. Принципиальное отличие заключается лишь в используемых материалах. Технология работ:

• выравнивают грунт на строительной площадке;
• насыпают «подушку» из крупнофракционного щебня и трамбуют;
• заливают основание выравнивающим слоем цементной стяжки;
• настилают слой гидроизоляции;
• укладывают утеплитель;
• настилают пароизоляционную пленку;
• заливают бетонную стяжку толщиной не менее 50 мм;
• укладывают чистовой отделочный материал.

Такой вариант утепления пола в каркасном доме достаточно трудоемкий, но надежный и долговечный.

Если у вас есть тщательно проработанный проект, в обоих случаях утепление пола можно выполнить самостоятельно, с привлечением нескольких друзей. Только для работы со стяжкой понадобится специальная техника, например, машина для трамбовки.

Виды

Обустройство в каркасных домах правильного утепления пола является весьма серьезным этапом работы

Именно поэтому очень важно выбрать для этого подходящий материал, отвечающий всем требованиям, предъявляемым в конкретном случае

Наиболее распространёнными вариантами, применяемыми для утепления, сегодня являются:

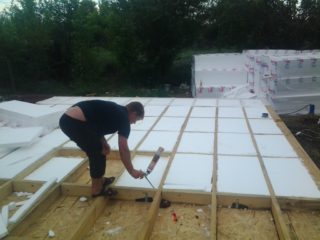

Пенопласт

Кроме хороших теплозащитных свойств, данный материал также имеет весьма небольшую стоимость

Однако его использование должно осуществляться с повышенной осторожностью. Причина заключается в том, что в случае длительного воздействия на него очень низких температур, а также повышенной влажности, есть большая доля вероятности его распада на маленькие, составляющие его, шарики

В случае, если это произойдет – вся тепловая защита здания будет разрушена

Поэтому в случае выбора его в качестве утеплительного материала, рекомендуется создать для него должный уровень защиты от воздействия влаги

В случае, если это произойдет – вся тепловая защита здания будет разрушена. Поэтому в случае выбора его в качестве утеплительного материала, рекомендуется создать для него должный уровень защиты от воздействия влаги.

Пеноплекс

Данный материал имеет и другое название — экструдированный пенополистирол. По своим характеристикам и внешности он имеет аналогичные свойства с пенопластом, однако не обладает присущими ему недостатками.

Такой тип материала отличается отличными показателями прочности и практически полным отсутствием водопоглощения. Как раз данные характеристики делает возможным его использование в среде низких температур и повышенной влажности. Это обеспечивается за счет наличия в нем специальных добавок, дающих ему также и повышенную устойчивость к огню.

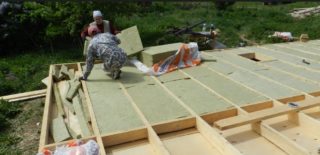

Минеральная вата

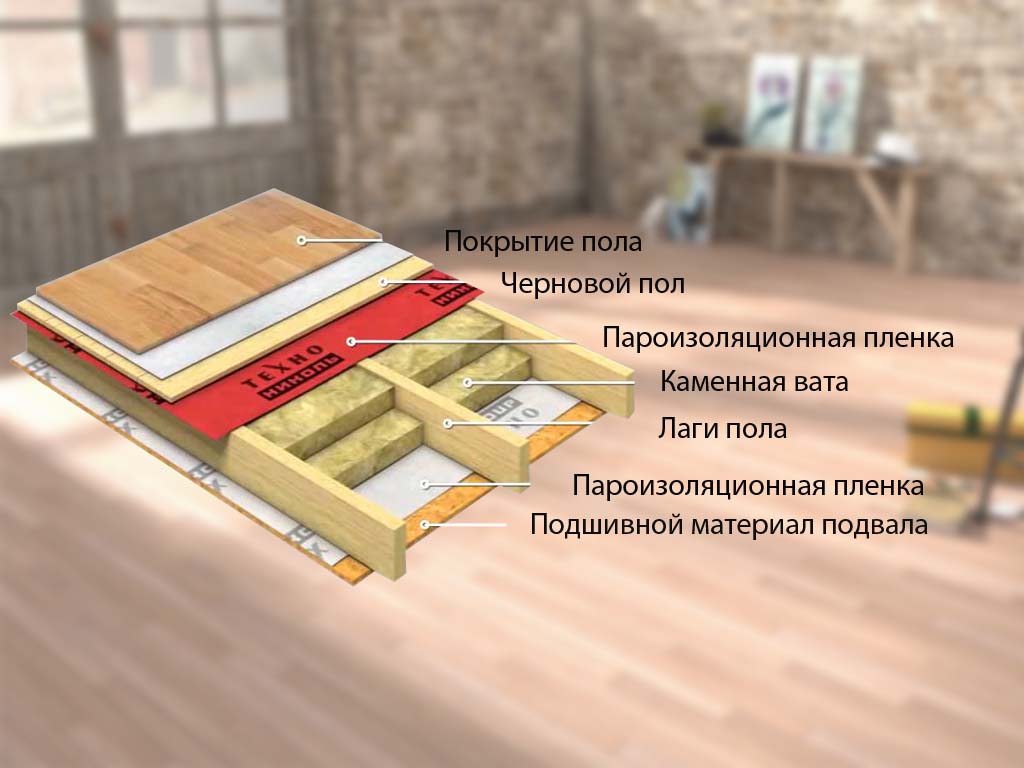

Для создания хорошего утеплительного пирога отлично подходит минеральная вата. Дело в том, что такой материал обладает набором преимуществ, основные из которых – это негорючесть, а также прекрасные теплоизоляционные свойства. Кроме указанного, она также имеет большую устойчивость к различным биологическим воздействиям.

Однако, принимая решение об использовании минеральной ваты, нужно помнить о том, что она обладает и своими недостатками. К примеру, если на неё попадает вода или же оседает влага, она проседает и за счет этого теряет свои теплоизоляционные свойства. К тому же, цена такого утеплителя будет достаточно высокой.

Возьмите на заметку: сегодня данный вид материала предлагается в виде плит или обычных рулонов. Но для правильного обустройства утепления пола рекомендуется использовать именно варианты в виде плит. Причина в том, что они имеют гораздо более жесткую структуру и плотность, за счет чего лучше удерживают тепло.

Чтобы осуществлять работы по монтажу минеральной ваты стоит применять средства индивидуальной защиты такие, как: маска, перчатки, а также защитный костюм.

Керамзит

Бывают еще случаи, когда для устройства утепления каркасного дома применяют керамзит. Однако, даже учитывая его очень низкую цену, свойства керамзита для применения в таких случаях будут сильно уступать аналогичным материалам. Его главное преимущество – это очень простой монтаж, за счет чего некоторые строители все еще продолжают его использовать.

Плюсы и минусы теплых полов в каркасном доме на сваях

Тёплые полы — искусственно созданный подогрев, способный обеспечить комфорт в доме.  Существует два способа утепления дома греющими полами, при помощи водяных или электрических систем. Мы разберёмся в достоинствах и недостатках таких систем именно по отношению к установке в каркасном доме, который не имеет капитального фундамента, а размещается на винтовых сваях.

Основные плюсы тёплых полов в каркасном доме на винтовых сваях:

• равномерный прогрев;
• экономия полезной площади;
• отсутствует перемещение воздуха, тем самым нет движения пыли и микробов;
• они улучшают внешний вид, так как отсутствуют отопительные радиаторы;
• имеют удобный способ поддержания температуры за счёт автоматики и регуляторов;
• долгий срок службы — особенно у водяных.

Кроме того, так как каркасные дома на сваях не имеют капитального фундамента, то к плюсам тёплых полов можно отнести то, что они отсекают холодный воздух, который перемещается под полом.

А дополнительные преимущества электрических видов, особенно инфракрасных систем или кабельных мат — простота  укладки.

Рассмотрим минусы — дороговизна и не возможность монтажа в толстую стяжку из бетона. Кроме того, требуется проведение сложных расчётов.

Электрические системы являются пожароопасными, если рассматривать их в тандеме с деревянными домами. Но при соблюдении технологии монтажа — риск возгорания сведён к минимуму. А к недостаткам водяного отопления можно отнести возможность протечки и большую массу стяжки, в которую укладывается «пирог».

Выбор оптимального утеплителя

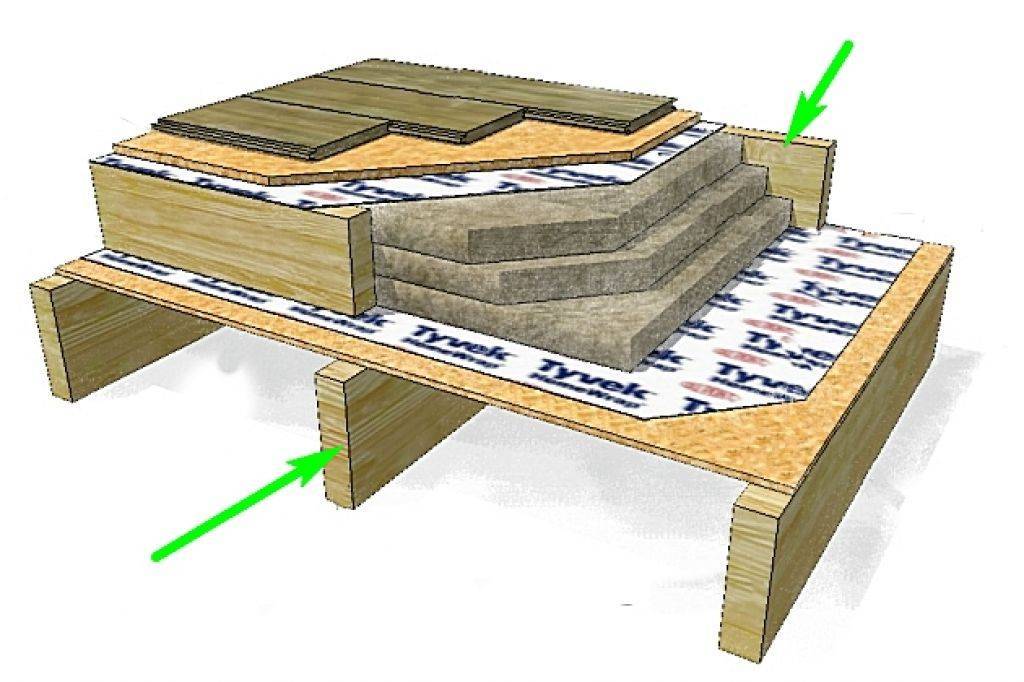

Минераловатные теплоизоляторы – наиболее приемлемый вариант утепления каркасного дома. Материалы изготавливают из разного сырья, определяющего базовые характеристики и сферу применения. К общим достоинствам всех типов минваты можно отнести: небольшой вес, пожарную безопасность, стойкость к вредителям и необходимую паропроницаемость.

Основной минус волокнистых изоляторов – гигроскопичность. Для сохранения свойств утеплителя минеральная вата нуждается в качественной паро- и гидроизоляции.

Базальтовая вата – экологичность и огнеупорность

Основным компонентом утеплителя являются горные породы вулканического происхождения: базалит, диарит и базальт. Каменная вата – абсолютно негорючий материал, способный выдерживать температуру в 1000 °С. Теплоизолятор сохраняет физические свойства в течение 40-50 лет. Главные преимущества минваты на основе базальта:

• низкая теплопроводность – 0,36-0,42 Вт/м*С;
• прочность к механическим воздействиям;
• хорошие шумоизоляционные характеристики;
• стойкость к температурным колебаниям.

В состав утеплителя включены гидрофобные добавки, обеспечивающие быстрый отвод влаги. Базальтовый теплоизолятор производится в плитах, плотность материала – 35-50кг/куб. м. Недостаток каменной ваты в сравнении с аналогами из стекловолокна – меньшая эластичность и подверженность грызунам.

Стекловата – упругость и влагостойкость

Базовые составляющие теплоизолятора – стеклянный бой и песок. Добавка связующих компонентов позволяет формировать из тончайших стекловолокон рулоны. Ориентировочные размеры матов: толщина – 100 мм, ширина – 1200 мм, длина – 10 м.

Не менее важно рассчитать, какой плотности утеплитель надо применять. Для теплоизоляции каркасных построек этот параметр стекловаты должен составлять не менее 15-20 кг/куб. м

м.

Особенности стекловаты:

• высокая упругость – материал легко принимает и быстро восстанавливает заданную форму, что очень удобно при монтаже;
• устойчивость к вибрациям;
• неподверженность к образованию плесени и непривлекательность для грызунов.

Как и каменная вата, стекловолокно огнеупорно. Однако в сравнении с предыдущим утеплителем, стекловата проигрывает по нескольким пунктам:

1. Небезопасность материала – монтаж выполняется в респираторе и защитной одежде. Волокна очень хрупки и при резке выделяется много «стеклянной» пыли.
2. Усадка теплоизолятора – со временем повышается риск образования мостиков холода.

Эковата – универсальность применения

Новое слово в сегменте теплоизоляционных материалов – эковата. Материал на 80% состоит из бумаги вторичной переработки. Добавочные компоненты: борная кислота и тетраборат натрия. Второстепенные ингредиенты обеспечивают защиту от воздействия микроорганизмов и снижают уровень горючести.

Отличительные особенности эковаты:

1. Эковата – сыпучий утеплитель, а потому технология ее нанесения кардинально отличается от работы с листовой минватой. Для создания теплоизоляционного слоя требуется спецоборудование – пневматическое надувное устройство.
2. При некачественном утеплении стен каркасного дома существует риск усадки эковаты, что чревато образованием неутепленных зон.
3. Материал не рекомендуется применять вблизи открытых источников огня, каминных труб и дымоходов. Требуется защитная прослойка из базальтовых фольгированных огнеупорных матов или ограждение из асбестоцементных плит.

Основные достоинства эковаты: экологичность, возможность утепления труднодоступных мест и высокие звукоизоляционные качества.

«Теплое дерево» – альтернатива минеральной вате

Эту группу представляют маты и плиты из древесноволокнистых материалов. Технико-эксплуатационные характеристики утеплителя на достаточно высоком уровне:

• хорошая теплоизоляция – теплопроводность сравнима с показателем минваты;
• сохранение структуры даже при намокании – свойства утеплителя не меняются при впитывании влаги в объеме 20% от собственного веса;
• высокая прочность и отличная звукоизоляция – защита от ударных и «воздушных» шумов;
• достаточная плотность и упругость – утеплитель крепится между стойками каркаса без дополнительных фиксаторов;
• экологичность материала и безопасность проведения монтажных работ.

Древесноволокнистый утеплитель «дышит» и способствует поддержанию комфортного микроклимата в доме. К минусам теплоизолятора можно отнести: дороговизну и способность к возгоранию.

Материалы утепления

Пенопласт

Отличный вариант – полый пенопласт, который идеально подходит в том случае, если основание обшивают с помощью лаг. Материал отличается теплоемкостью, легким весом, звуко- , виброизоляцией. Он обладает высокой плотностью, благодаря чему в нем отсутствует конвекция. Полый пенопласт отражает инфракрасное излучение на 90%, при его укладке отсутствует необходимость в экранировке.

Выстилание пенопластом – экологичный, дешевый, вариант защиты от холода. Это безопасно, экологично, создает благоприятный климат внутри помещения, работы забирают минимум времени, денег.

Единственный недостаток – утеплитель неустойчив к внешним воздействиям, при прямом попадании солнечных лучей разрушается.

Волокнистый материал вата

Стекловата – прочный, упругий утеплитель, но работать с ней нужно только в защитной одежда, маске, перчатках. Тонкие волокна, попадая на кожу, в дыхательные пути вызывают раздражение. Полый материал обладает теплопроводностью, выдерживает температуры от -60оС до +500оС.

Шлаковата, производимая из доменных шлаков — идеальный вариант для помещений с нормальной и низкой влажностью. Там, где мокро, его укладывать нельзя. Шлаковая полая вата хорошо впитываете воду, подходит для утепления различных поверхностей, стен, чердаков. Она обладает теплоемкостью, отличается дешевизной, максимальной простотой монтажа.

Рулонные полимерные материалы

Чтобы защитить здание от холода, используют и рулонный полимерный материал. Утепление проводят, применяя полый изолон, пенофол.

Изолон получают в результате вспенивания полиэтилена. Он отличается низкой степенью водопоглощения, малым весом, не поддается деформации. Полый изолон долговечен, не ломается, выдерживает воздействие высоких температур. Он экологичен, безопасен, при сгорании разлагается, не выделяя токсины. Материал обладает шумо-, виброизоляцией, химической стойкостью. Чаще всего для утепления применяют фольгированный полый изолон с хорошими теплоотражающими способностями.

Каркасный дом обшивают пенофолом, который представляет собой вспененный полый полиэтилен, фольгированный с одной или обеих сторон, иногда с односторонним клеевым покрытием. Полый материал обладает теплоемкостью, звукоизоляцией, водоотталкивающими свойствами, пропускает воздух. Толщина пенофола варьируется от 3 до 10 мм, утепление проводят при температуре от +70оС до -40оС.

Проще всего использовать полый материал с самоклеящим слоем с показателем теплоотражения около 97%. Достаточно удалить защитную пленку, нанести его на плоскость, прижать.

Рулонный полый материал вначале раскраивают, если нет самоклеящей стороны, садят на клей, например, неопереновый. Стыки проклеивают фольгированным скотчем, снижая теплопотери. Рулонный полый материал подходит для организации систем водный или электрический теплый пол.

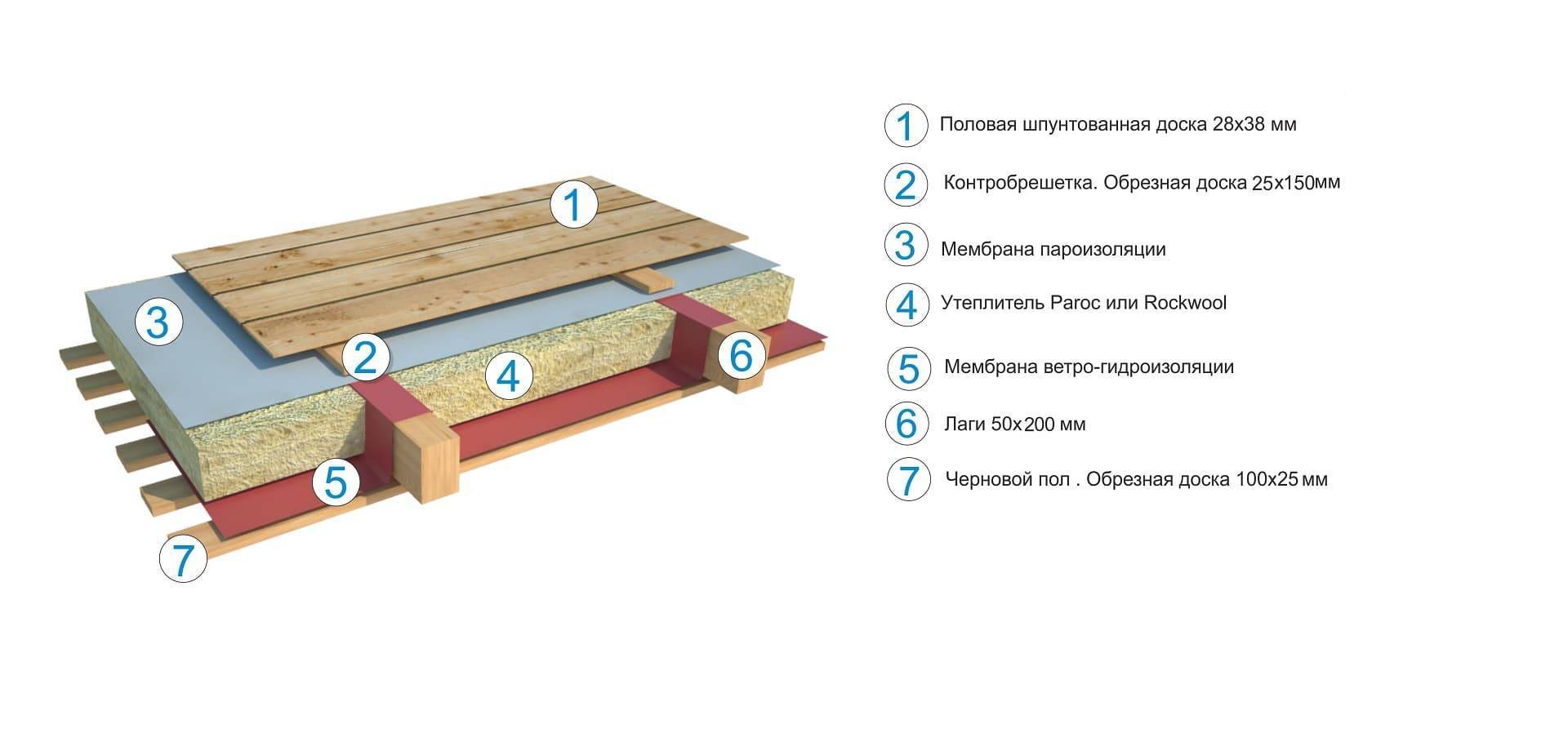

Материалы для пола

Пол в каркасном доме – это быстровозводимая и несложная конструкция, которая создается из нескольких слоев различных материалов и имеет сильную схожесть с пирогом стены каркасного дома

Но важно помнить, что полы и стены в таких домах испытывают разную нагрузку, а значит, технологии их создания и конструкции будут отличаться. Также отличаться в таком облегченном доме будут и полы на разных этажах, например, на первом и втором

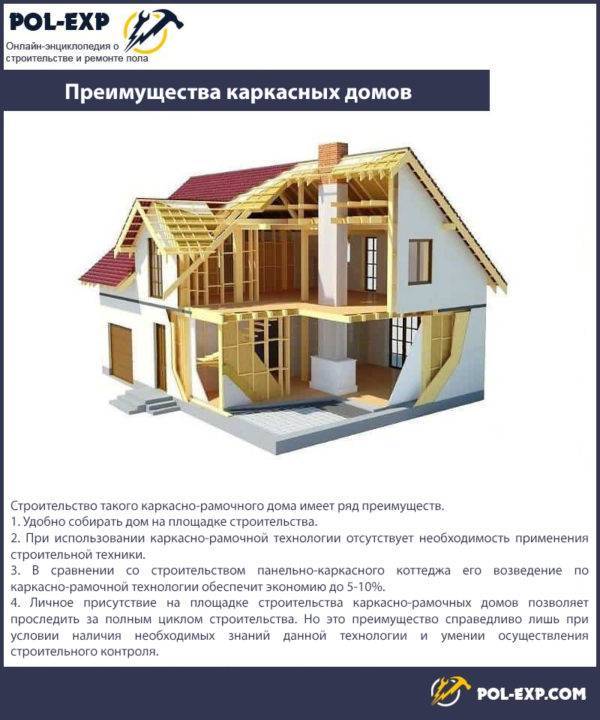

Преимущества каркасных домов

Обычно пол в каркасном доме создается сразу после строительства фундамента. Только после этого строятся стены. Конечно, это намного проще, но в то же время необходимо, чтобы на улице держалась хорошая погода, так как конструкция пола не должна намокнуть.

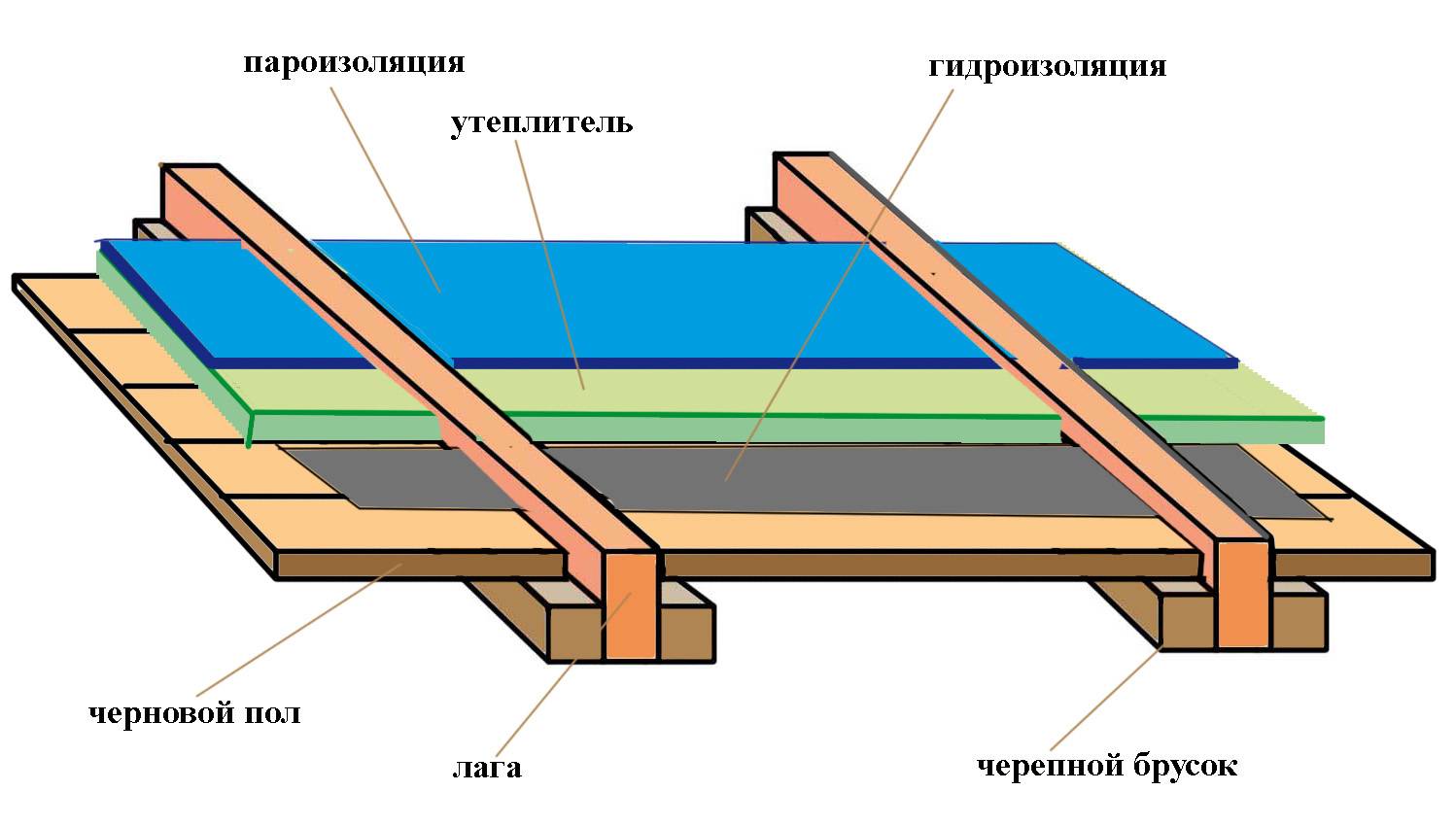

Обвязка и лаги пола каркасного дома

Первым делом следует подготовиться к стройке, чтобы не терять времени. Выбрать требуется подходящий строительный материал. Это, конечно, древесина. При ее выборе придется учитывать климатические условия в конкретном регионе и бюджет средств, выделенных на постройку

Важно помнить, что понадобятся тепло- и гидроизоляционные материалы. Например, при строительстве дома на сваях каркас обычно создается из дуба, древесины хвойных, осины и т. д

д.

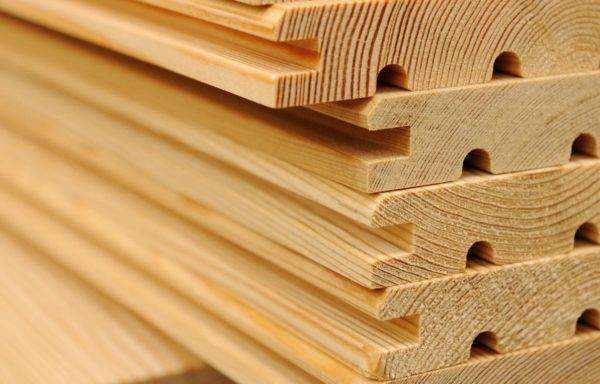

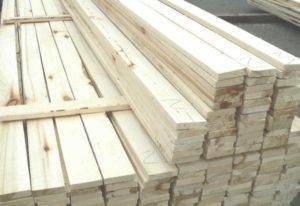

Таблица. Свойства древесины для создания пола.

Вид	Характеристика
Хвойные	Дешево и сердито, как говорится. Действительно, данная разновидность  материала не стоит больших денег, но он прочный, долговечный и прослужит долго. Идеальный вариант для создания пола в небольших домах, в частности, в таких помещениях как ванная, кухня, санузел, коридор.
Дуб и осина	Стоят дороже, чем древесина хвойных. Обладают высокими показателями надежности, прочности, по своим прочностным характеристикам превышают показатели древесины хвойных. Обычно их советуют использовать для создания полов в спальне, гостиной.

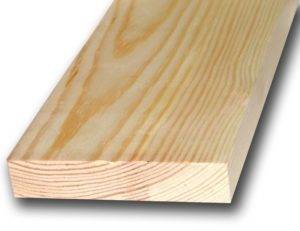

Древесина для пола должна быть сухой. Если использовать непросушенный вариант, то полы со временем, когда древесина высохнет сама по себе, потрескаются. Вернее, между элементами пола появятся трещины и прочие дефекты. Наилучший шанс для пола в каркасном доме – это древесина первого сорта, имеющая влажность не более 20%

Доску лучше брать не менее 2 м длиной и важно, чтобы она была из одной партии – тогда, возможно, повезет купить дерево, имеющее одну текстуру и один оттенок. Кстати, строители советуют покупать шпунтованную доску, которая не нуждается в дополнительной финишной обработке и может в значительной мере ускорить процесс строительства

Помимо древесины, также потребуются следующие материалы и инструменты:

• рубанок, стамеска, электрический лобзик;
• дрель и сверла;
• отвесы;
• карандаш;
• гидроизоляционный материал, пароизоляция;
• гравий и песок;
• бетон;
• брус сечением 10х8 см.

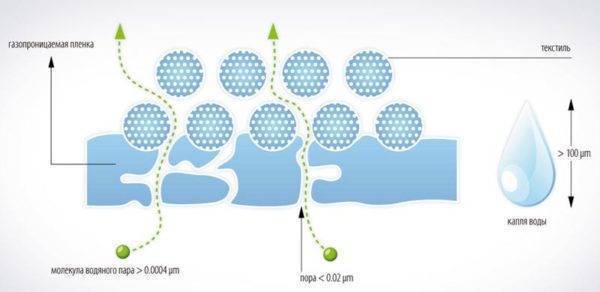

Общая схема прохождения влаги через пароизоляционный материал

Следует помнить, что в любом случае понадобится несущая основа. Это может быть железобетонный фундамент, который создается прямо на участке. Далее создается черновой пол – основа из деревянных балок. Также создать пол в каркасном доме можно на балках, вкопанных в землю, то есть на основе столбчатого фундамента.

Подготовка фундамента

Как будет проведено утепление поверхности, зависит от типа фундамента, который бывает ленточным, столбчатым, свайно-ростверковым. Основание выстилают по грунту или с использованием лаг, после чего идет слой чернового настила, чистовая отделка. Для работ понадобится деревянный брус, обработанная доска или листы влагостойкой фанеры. Чтобы поверхность сохраняла тепло, ее делают многослойной, используя для защиты от холода утеплитель.

Особое внимание уделяют фундаменту:

1. Вначале его проверяют на отсутствие перепадов высот, равенство диагоналей.
2. По периметру сооружения устанавливают анкерные болты, к которым позже будут закреплены лежни.
3. Внутри периметра необходимо с шагом 2-3 м установить бетонные опоры, затем — опорные брусья.
4. Фундамент гидроизолируют оклеечным, обмазочным способом, попутно выполняя карманы для балок.

Утепление стен

Утепление стен каркасного дома кардинально отличается от утепления монолитных стен из кирпича или бруса. Утеплитель закладывается в полости, образованные каркасом, независимо от применяемой технологии.

Основные каркасные технологии:

• Щитовая
• Рамочная

В первом случае щиты представляют собой монолитные элементы, состоящие из листов обшивки и заложенного между ними утеплителя.

Во втором случае в качестве несущего элемента выступает рама из доски, в полости которой закладывается утеплитель.

Щиты имеют жесткую конструкцию, поэтому в них может быть заложен конструкционно прочный утеплитель, типа листов пенопласта (его еще называют пенополистиролом).

Каркасные рамы подвержены некоторым изменениям в геометрии вследствие усадки древесины и нагрузкам на них. Использование пенопласта в них не рекомендуется, так как он может разрушиться при деформации стоек из-за шарнирности всей конструкции. Основной материал для теплоизоляции каркасных рам – рыхлая по структуре минеральная вата.

Утепление стен каркаса

Закрепление минеральной ваты в полостях каркасных рам несколько затруднено: ведь стены стоят вертикально. Особенно это самых рыхлых сортов минваты. Ее монтаж производят после обшивки стен каркаса с внешней или внутренней стороны. Для укрепления утеплителя используются специальные тарельчатые дюбели. Если выбирают плотные сорта минваты, они хорошо удерживаются между стоек благодаря своей плотной структуре. Но более плотные сорта имеют и более высокую теплопроводность и слабее защищают от холода.

Отметим, что для более плотного прилегания минваты к стойкам каркасной рамы ее следует укладывать с нахлестом, порядка 5-10 см. Это предотвращает возникновение мостиков холода на самих стойках, так как теплопроводность древесины намного выше, чем у минваты.

Таким образом, утепление стен из готовых щитов производится закреплением утеплителя между листов обшивки уже в процессе их производства. Утепление каркасных рам осуществляется закладкой утеплителя в полости рамы в процессе возведения каркаса.

Установка облегченного теплого пола

Этот способ предпочтителен для небольших домов на ленточном фундаменте. Основным отличием является небольшой вес конструкции (около 100-150 кг/м2). Установка производится в несколько этапов, где главным по трудоемкости станет просчет необходимого количества поворотов ПВХ труб и монтаж деревянного каркаса под них.

План выполнения работ:

1. Черновой пол затягивается толстым слоем гидроизоляции;
2. Укладывается толстый утеплитель — фольгированный пенополистирол.

Производится монтаж деревянного каркаса одним из доступных способов:

• Полная зашивка полка доской, после — пропиливание канала для трубок
• Укладывание доски в «лабиринт», прокладывание ПВХ трубы между досками

1. После этой операции производится черновой тест системы. Удачное испытание позволяет зашить пол финишным покрытием;
2. На гвозди или саморезы крепится тонкий слой металла. Это необходимо для равномерного рассеивания тепла в комнате;
3. Система закрывается двойным слоем фанеры, ОСП, высушенной доски и проч.;
4. Укладывается покрытие — доска, линолеум и проч.

Данный тип выигрывает за счет скорости установки, простоты, возможности быстрого ремонта системы и общей идеи. Трубопровод для каждой комнаты выводится отдельно на свою «гребенку» и может быть подключен к любому из видов обогрева: электрическому, твердотопливному, газовому.

Что понадобится для устройства пола каркасного дома

Любая стройка начинается с заказа плана-проекта.

Еще для возведения каркасного дома Вам потребуются:

• молоток;
• стамеска;
• электрорубанок;
• дисковая пила по дереву;
• уровень;
• отвес;
• дрель и сверла;
• отвертки;
• карандаш;
• лестница;
• кисточки.

Пол в каркасном доме должен быть правильным и прочным, так как на него приходится нагрузка не только ходящих по нему людей, но и самой конструкция дома, мебели в нем и других важных вещей.

Перед устройством пола нужно узнать уровень грунтовых вод в месте строения. От этого зависит, будет ли выполнен пол в один или два слоя.

Перед началом работ, тщательно изучите все этапы процесса.

Схема расположения продухов в фундаменте

1. Несущую основу располагаем непосредственно на земле. Обычно это железобетонная плита, заливающаяся прямо на месте.
2. Черновой пол — это деревянная основа, несущую часть которой выполняем из любых деревянных балок.

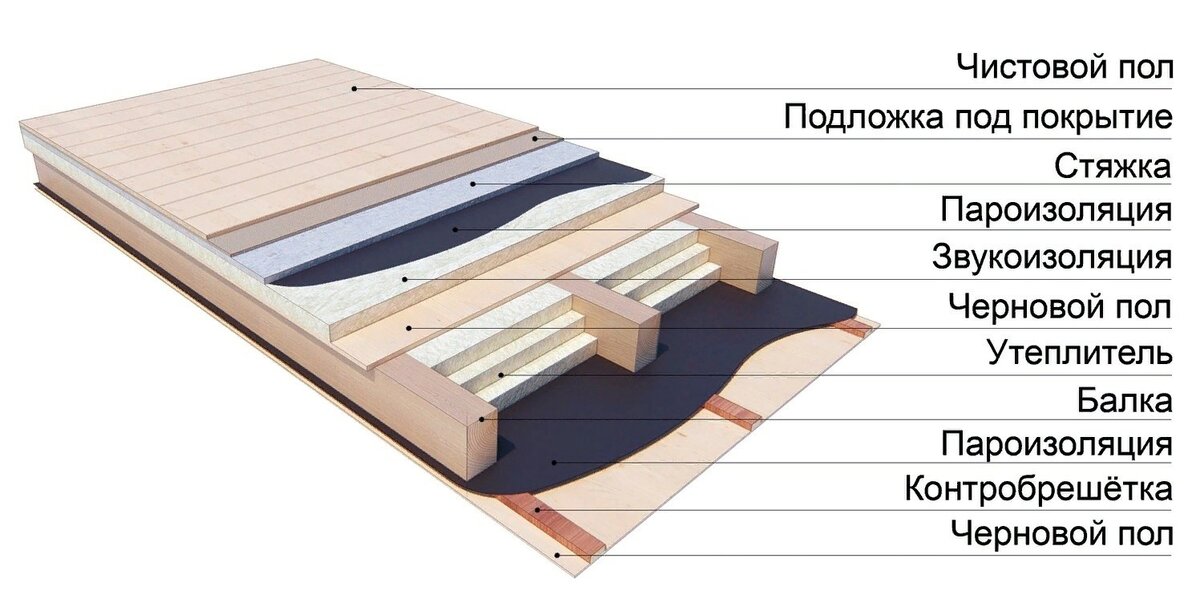

3. Межэтажные перекрытия в каркасных домах создаются по типу несущей конструкции. Они могут быть сделаны из плит или деревянных балок.
4. Готовое основание должно подходить ко всем требованиям будущего типа пола. Обрешетку можно сделать, используя деревянный брус, который выкладываем на систему балок или несущую плиту.

Если Вы хотите устроить дощатый пол в каркасном доме, приготовьте такие материалы как:

• обожженный красный кирпич;
• шунтованные доски толщиной 40 см;
• гравий;
• песок;
• брусья с сечением 100 х 80 мм;
• рубероид;
• сетка-рабица;
• гвозди;
• раствор цемента или бетона;
• бетонные стяжки и плиты.

Подготовительный этап для обустройства теплого пола своими руками

Фундамент проверяем на равенство диагоналей и перепады высот. При необходимости выравниваем пол цементно-песчаным раствором.

По периметру фундамента устанавливаем анкерные болты для крепления лежней. Внутри него выполняем бетонные опоры для опорных брусьев, с шагом 2 — 3 м.

Фундамент гидроизолируем методом обмазки или оклейки, а между верхней плоскостью фундамента и лежнями прокладываем рулонную гидроизоляцию.

В стенках фундамента делаем карманы для балок пола.

Укладка лежней

Лежни – это доски, уложенные по периметру фундамента и прикрепленные к нему анкерными болтами. Они тщательно выравниваются и закрепляются, так как к ним крепится закладная доска.

Толщина доски для лежней 50 мм, а их ширина, равна ширине фундамента.

1. Укладываем доски на фундамент, равняя по одной стороне. Излишки отрезаем.
2. Размечаем отверстия для болтов и сверлим отверстия нужного размера.
3. Лежни укладываем на фундамент и затягиваем болты. Проверяем горизонтальность и, по необходимости, болты ослабляем и подбиваем кольями, а щели заполняем жидким бетоном.
4. Выполняем пропилы над карманами для укладки балок пола.

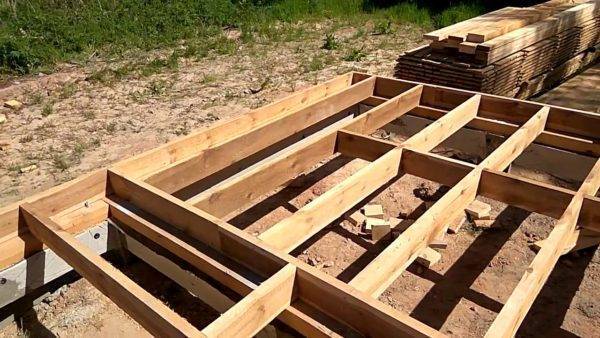

Опоры и балки пола

Балки – основные элементы опоры, на которые укладываются лаги. Опоры – это столбы из дерева, установленные на бетон, служащие для устойчивости балок и предохраняющие их от контакта с бетоном. Эти элементы делают из хвойной древесины, пропитанной биозащитным составом.

1. Выполняем разметку опор. Для этого рисуем план их расположения, с указанием высоты. По линии расположения опор натягиваем бечевку, закрепляя ее на лежнях, где выполнены пропилы под балки. Замеряем высоту каждой опоры и заносим результаты в план.
2. Брус 100 х 100 мм нарезаем в соответствии с замерами. Заготовки расставляем по местам, подстилая на основание слой гидроизолятора. Прибиваем опоры гвоздями к деревянным вкладышам, сделанным при заливке.
3. Балки укладываем концом в карман, используем вкладыши для регуляции их высоты вровень с лежнями. Если заготовки длинные, второй конец балки размечаем и отрезаем излишек. Если короткие, то балки стыкуем на опоре.
4. Балки крепим к лежням и промежуточным опорам рифлеными гвоздями. При высоте опор больше 1 м, их укрепляем укосами из доски.
