Виды УЗО и технические характеристики
Основная доля схемных решений бытового сектора — это именно однофазная разводка, где в принципе существуют только две линии: фаза и ноль. Схема, необходимая для правильного подключения такой системы, на практике выглядит следующим образом: Работа всегда начинается с установки автоматического выключателя, для примера взята модель на 40А, максимальный уровень нагрузки, который он способен выдерживать, равняется 8,8 кВт.
Знание и понимание правильности подключения УЗО — залог нормальной работы всей электрической цепи в целом. Во избежании проблем нужно подключить автомат с номиналом, не превышающим рабочий ток узо. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам.
Классический вариант включения В зависимости от технической нагрузки количества бытовых приборов и числа помещений, в квартире или доме может эксплуатироваться единая полная сеть или сеть, состоящая из нескольких подсетей. Оставляйте свои комментарии и задавайте вопросы в блоке под статьей. Исключение составляет аппаратура ванных комнат многоквартирных домов, но она должна располагаться так, чтобы исключить попадание брызг воды.
Для того, чтобы осуществить этот процесс в двухфазной цепи, необходимо придерживаться следующего алгоритма действий: Перед началом работ отсоединить провод питания от фазы автоматического выключателя и нулевого проводника щитка. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Защита вновь сработает при попытке включения автоматического выключателя на неисправной линии. Следует запомнить, что ни в коем случае не стоит нули разных групп от разных устройств защитного отключения соединять между собой.
Назначение и область применения УЗО
Это является грубой ошибкой и заблуждением по следующим причинам: Принцип работы устройства защитного отключения изначально опровергает такую версию, поскольку заземление не играет в нем какой-либо значимой роли. Маломощные аппараты применяются при токе не более 10 А, а мощные — выше 40 А. В качестве финального действия необходимо вывести проводник к другим трем автоматам, также отвечающим за розеточные группы. Доходчивые разъяснения автора о работе УЗО в таких условиях и практические демонстрации: Под завершение обзорного материала возможных схемных конфигураций с УЗО необходимо отметить актуальность использования этих приборов.
К входной клемме устройства с маркировкой N необходимо подключить нулевой кабель, отсоединенный от корпуса щитка. Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Распространённая и часто применяемая на практике схема разводки питающей сети в частном доме. Дело в том, что в этих случаях, величины тока недостаточно, чтобы отключился автоматический выключатель, рассчитанный на работу со сверхтоками перегруза и короткого замыкания.
В любом случае УЗО нужно подключать для повышения электробезопасности, но делать это надо по правилам. Схема подключения УЗО в однофазной сети без заземления в частном доме Домашняя сеть может быть такой же, как в квартире, но здесь у хозяина больше возможностей. При возможности подключить узо на каждой конкретной линии сети индивидуально, при возникновении нештатной ситуации подача энергии произойдет на отдельно взятом поврежденном участке. Остальная часть электропроводки останется под напряжением. Ванная и розетки подключены на 3 фазы с применением дифференциальных автоматов.
Нужна ли установка реле напряжения вместе с устройством? Принцип построения схемы подключения УЗО Для корректной работы данного защитного устройства в каждом индивидуальном случае схему подключения к электрической сети следует разрабатывать отдельно. Когда разница между ними превышает заданный предел, производится разрыв электрической цепи. УЗО схема без заземления
Выбор устройства защитного отключения

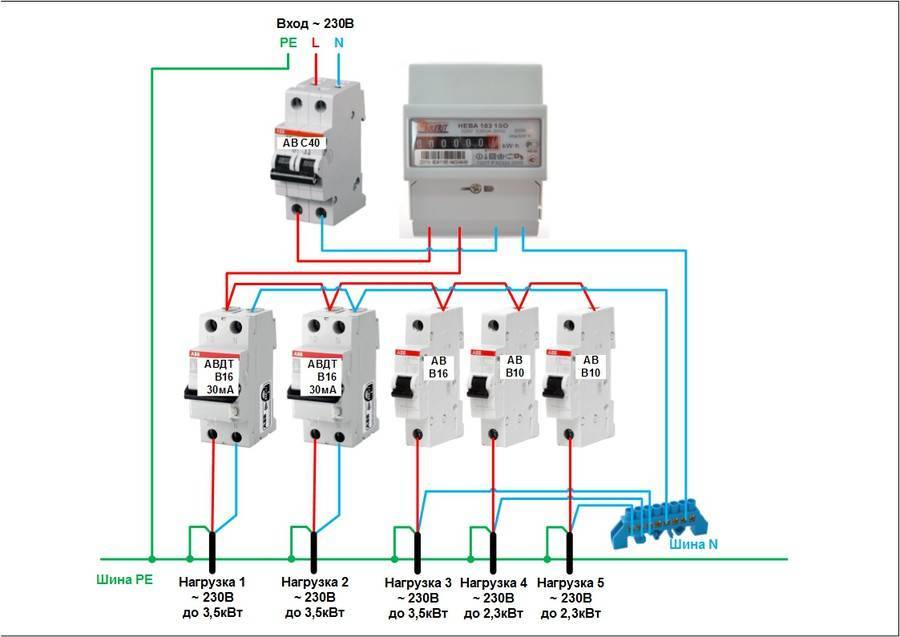

Вышеприведенные примеры схем подключения УЗО демонстрируют возможность применения различного количества устройств. Понятно, что установка отдельного устройства защиты на каждую группу приборов удобна, так как срабатывание одного из них не вызовет отключения других потребителей, и поиск неисправности упрощен.

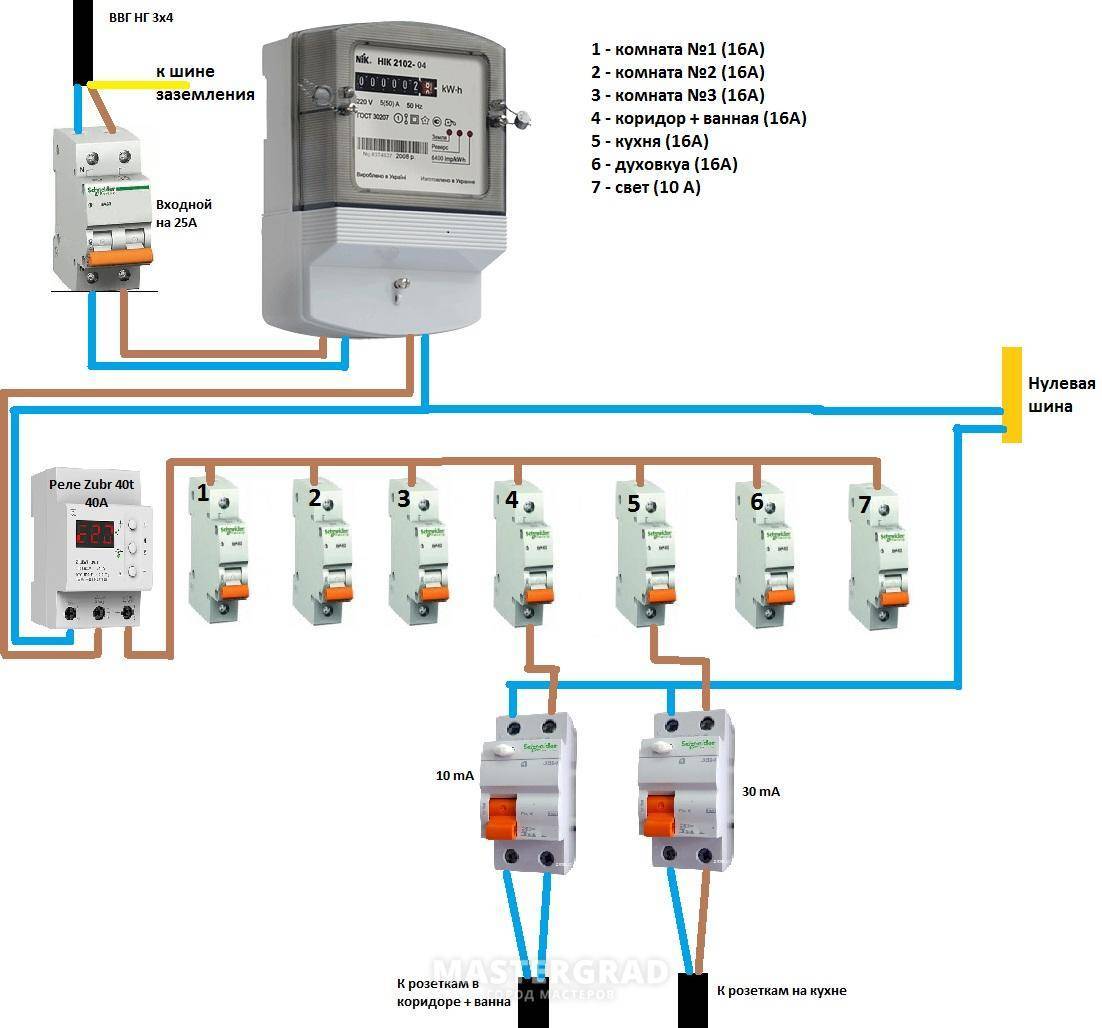

Однако УЗО стоят денег, и схема защиты должна быть оптимальной. Возможно, для питания таких важных потребителей, как, например, котел отопления и/или холодильник, нужно предусмотреть отдельную защиту. Если же в помещении установлена пожарная или охранная сигнализация, ее вообще подключают до УЗО.
С другой стороны, водонагреватель имеет смысл включить через отдельное устройство защитного отключения, так как принцип работы этого агрегата предусматривает определенную вероятность появления тока утечки. Неправильно оставлять без электроэнергии весь дом, если вышел из строя ТЭН водонагревателя.
В классическом варианте после счетчика электроэнергии ставят устройство защиты с током отсечки 100 мА. При этом считается, что сопротивление изоляции проводки в доме или квартире не приведет к ложным отключениям, а возгорание электропроводки невозможно.
Для защиты людей применяют УЗО с допустимым током утечки 30 мА. Как мы видели выше, при незначительной суммарной длине кабеля в жилище устройство с таким номиналом защиты может быть единственным.
Потребители энергии в ванной комнате подключают через УЗО с характеристикой 10 мА, так как в помещении с высокой влажностью увеличивается вероятность удара человека электричеством.
Рабочий ток устройства защитного отключения измеряется в амперах и отражает допустимую нагрузку его контактов. Для защиты УЗО от перегрузки при срабатывании автомата его номинальную нагрузку выбирают несколько выше, чем у работающего с ним автоматического выключателя. Так, если автомат на входе, имеет параметр 40А, УЗО оптимально выбрать с параметром 50 А.
Подводя итоги, можно заключить, что подключение УЗО без заземления вполне возможно своими руками. Для этого следует внимательно изучить вышеизложенные рекомендации и не допускать ошибок.
Как избежать 3 ошибок при подключении УЗО
Есть ошибки, которые совершают неопытные электромонтёры при выборе и монтаже УЗО:
- Недостаточный номинальный ток аппарата. Он выбирается не меньше, чем у вводного автомата или подключённого оборудования.
- К одной клемме подключаются одножильные провода разного сечения. Это приведёт к плохому контакту и выходу прибора из строя.
- Перед подключением одножильные провода перед подключением необходимо выгнуть так, чтобы они вставлялись без усилия. Если это не сделать, то они не обеспечат надёжного контакта или выломают клемму.
Источники
- https://SamoDelino.ru/elektrosnabzhenie/podklyuchenie-uzo-bez-zazemleniya.html
- http://electry.ru/vyiklyuchateli/kak-podklyuchit-uzo-bez-zazemleniya.html
- https://tokzamer.ru/bez-rubriki/shema-podkljucheniya-odnofaznogo-uzo-bez-zazemleniya
- https://domoticzlab.ru/elektrika/pravila-podklyucheniya-uzo-k-odnofaznoj-seti-bez-zazemleniya-luchshie-shemy-poryadok-rabot
- https://elektro220v.ru/uzo/2-pribora-uzo-i-differentsialnyy.html
Янв 25, 2021

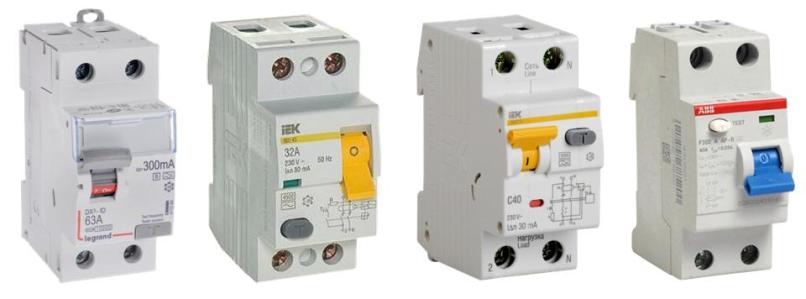

Виды УЗО
Устройства защиты от утечек тока, известные под аббревиатурами УЗО, АДЗ, ВДТ, АВДТ, несут основную функцию — оградить живые организмы от электротравм, а также предупредить паразитные диэлектрические потери, способные привести к возгоранию. Весь спектр приборов, описанных в этом обзоре, имеет отличия по принципу действия, назначению, чувствительности, роду тока в контролируемой цепи, способности выдерживать нагрузку, а также по ряду прочих факторов. Чтобы иметь чёткое и ясное представление о возможностях того или иного прибора, следует понимать специфику его работы.
По механизму действия УЗО может быть электромеханическим и электронным. В первом случае основным функциональным элементом служит дифференциальный трансформатор на кольцевом сердечнике. Трансформатор имеет две первичные обмотки, по которым проходит основная нагрузка, а также третью управляющую. В нормальном режиме работы по первичным обмоткам протекают противоположно направленные токи, равные по значению, таким образом, их электромагнитная индукция взаимно компенсируется. Если в любой точке цепи, подключенной после УЗО, происходит утечка, токи в первичных обмотках теряют эквивалентность, соответственно, во вторичной обмотке появляется наводка. Когда наведённый ток превышает установленное значение, срабатывает расцепитель, который разрывает основную группу контактов.
Принцип работы электромеханического УЗО
Электронные УЗО имеют иной принцип действия, их работа основана на полупроводниковых приборах. Первым звеном электронной схемы выступает делитель тока, задача которого — преобразовать действующую на основных контактах устройства нагрузку к такой, которая допустима при работе полупроводниковых элементов. Пропорциональный, но меньший по величине ток приходит на компаратор (сравнивающее полупроводниковое устройство), который при существенной разнице на входах формирует выходной сигнал, приводящий в действие устройство размыкания основной цепи.
Cхема электронного УЗО: А — компаратор; К — реле; Т — кнопка «Тест»; R — резистор
Практическая разница устройств защитного отключения электронного и электромеханического действия заключается в следующем:
- Электромеханические УЗО могут ложно срабатывать при высоких составляющих реактивной и индуктивной нагрузок. Другими словами, запаздывание или опережение кривой тока в одной обмотке относительно другой порождают наводки на управляющий контур.
- Электронные УЗО не имеют достаточно высокой точности из-за погрешностей номиналов, свойственных для всех радиоэлектронных компонентов. Также на эффективность работы электронных УЗО оказывает существенное влияние значение напряжения, действующее в контролируемой цепи.
Слева: электромеханическое УЗО. Справа: электронное УЗО
По назначению УЗО принято классифицировать на устройства защиты от поражения электрическим током и приборы, защищающие от пожароопасных утечек тока через изоляцию. Помимо незначительных отличий в устройстве, эти приборы попросту имеют разные номиналы дифференциальных токов, на которые срабатывает защитный механизм.
Фото iwatt24.ruПротивопожарное УЗО типа S (селективное)
Нагрузочная способность УЗО свидетельствует в первую очередь о проводимости элементов основной контактной группы. Также имеются отличия в:
- Массивности магнитного сердечника, способного выдерживать нагрев при взаимной компенсации индукционных воздействий.
- Классе мощности радиоэлектронных компонентов.
В разряде прочих функций УЗО наиболее примечательна возможность отключать цепь питания при превышении действующего тока. По сути такие УЗО, называемые дифференциальными автоматическими выключателями, совмещают в себе силовой автомат и устройство защиты от утечек тока.
Фото 220volt.com.uaДифференциальный автомат
Особенности комплексной работы защитных приборов
Для понимания, как нужно ставить УЗО – после или до автомата, нужно разобраться в функционале установки. Наглядным примером будет система из учетного прибора, устройства защитного отключения, дифавтомата, подкинутого на одну линию.
Напряжение от трансформатора будет проходить через УЗО и счетчик, подаваясь к розеткам. Если защиты нет, прибор отключения сгорает. Отсутствие расцепителя перед счетчиком также приведет к возгоранию линии. Оптимальный вариант – защитный аппарат с двух сторон.
По требованиям ПУЭ двухполюсные модификации автоматов ставятся до учетного прибора. Перед ним его ставить не нужно – лучше защитить линию от УЗО до потребителей.
Схемы подключения ВДТ
Питание (электричество) можно подавать, как на нижние, так и на верхние контакты УЗО – это утверждение относится ко всем ведущим производителям электромеханических УЗО.

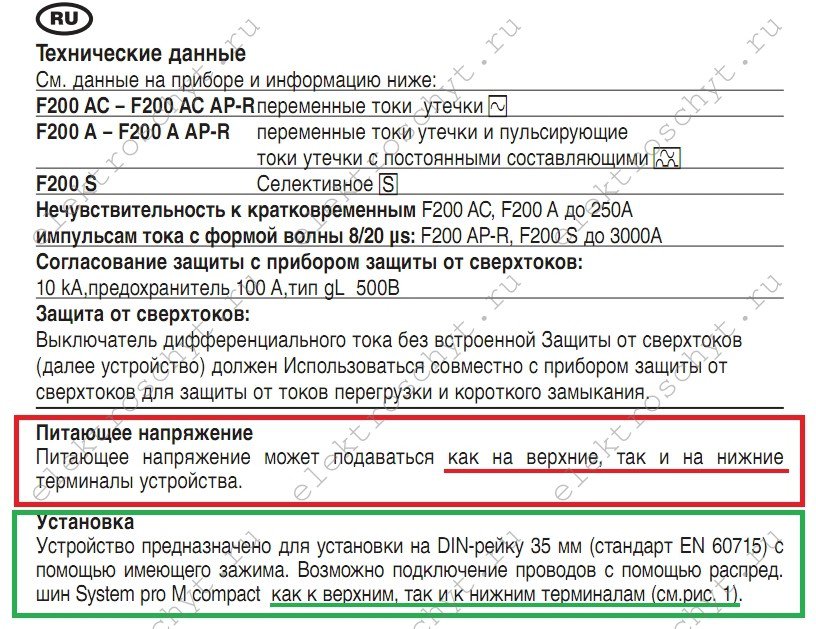

Пример из инструкции для УЗО ABB F200
Я разделяю схемы подключения УЗО на 2 вида:
- Это стандартная схема подключения, одно УЗО один автомат. Помним, что УЗО выбирается с номинальным током на ступень выше, чем автомат? Если автомат у нас на кабельной линии 25А, то УЗО следует выбрать на 40А. Ниже показан пример схемы подключения УЗО для электроплиты (варочной поверхности).
Но, если у нас квартира или частный дом, где кабельных линий штук 20-30, то щиток у нас по первой схеме подключения будет огромных размеров, да и стоимость его выйдет, как бюджетная иномарка)). Поэтому производителями допускается установка одного УЗО на группу автоматов. Т.е. одно УЗО на несколько автоматов
Но здесь важно соблюдать следующее правило, сумма номинальных токов автоматов не должна превышать номинальный ток УЗО. Если у нас УЗО на три автомата, например автомат 6 А (освещение) + 16 А (розетки в комнате)+16 А (кондиционер) = 38 А
В этом случае мы может выбрать УЗО на 40 А. Но не стоит «навешивать» на УЗО более 5 автоматов, т.к. любая линия имеет естественные утечки тока (соединения кабелей, сопротивления контактов автоматов, розетки и т.д.) в итоге получите сумму утечек, которая превышает ток отключения УЗО, и оно у вас будет периодически срабатывать без видимой на то причины. Или если установить перед УЗО автомат с меньшим номинальным током, то можно “цеплять” к УЗО автоматы, не задумываясь об их номинальных токах, но, конечно, помним, что более 5-ти автоматов подсоединять к УЗО не следует, т.к. сумма естественных утечек тока в кабелях и приборах будет высока, и близка к уставке УЗО. Что приведет к ложным срабатываниям. Из данной схемы видно, что сумма номинальных токов отходящих автоматов 16+16+16=48 А, а УЗО у нас на 40А, но перед УЗО у нас стоит автомат на 25А и в этом случае УЗО у нас защищено от сверхтоков. Данная схема позаимствована из статьи, где я менял автоматы и УЗО в квартирном щитке.

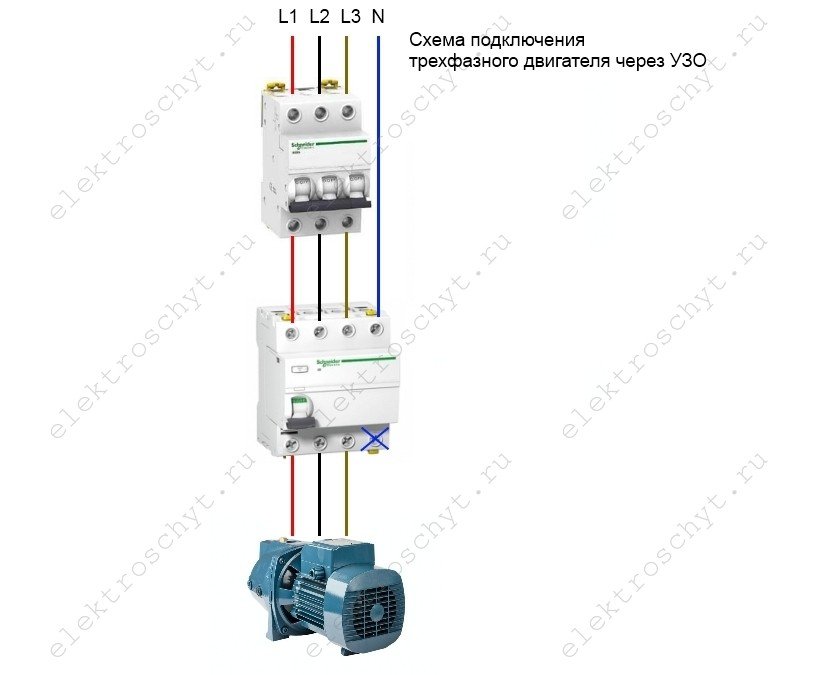

Схема подключения трехфазного электродвигателя
Собственно ничего сложного в этом нет, для корректной работы трехфазного УЗО нулевой проводник мы подключаем на нулевую клемму УЗО со стороны питания, а со стороны двигателя она остается пустая.
УЗО следует проверять не реже, чем 1 раз в месяц. Делается это достаточно просто, достаточно нажать на кнопку “ТЕСТ”, которая есть на любом УЗО.
УЗО обязано отключиться, делать это следует при снятой нагрузке, когда выключены телевизоры, компьютеры, стиральная машинка и т.д., чтобы лишний раз не “дергать” чувствительное оборудование”.

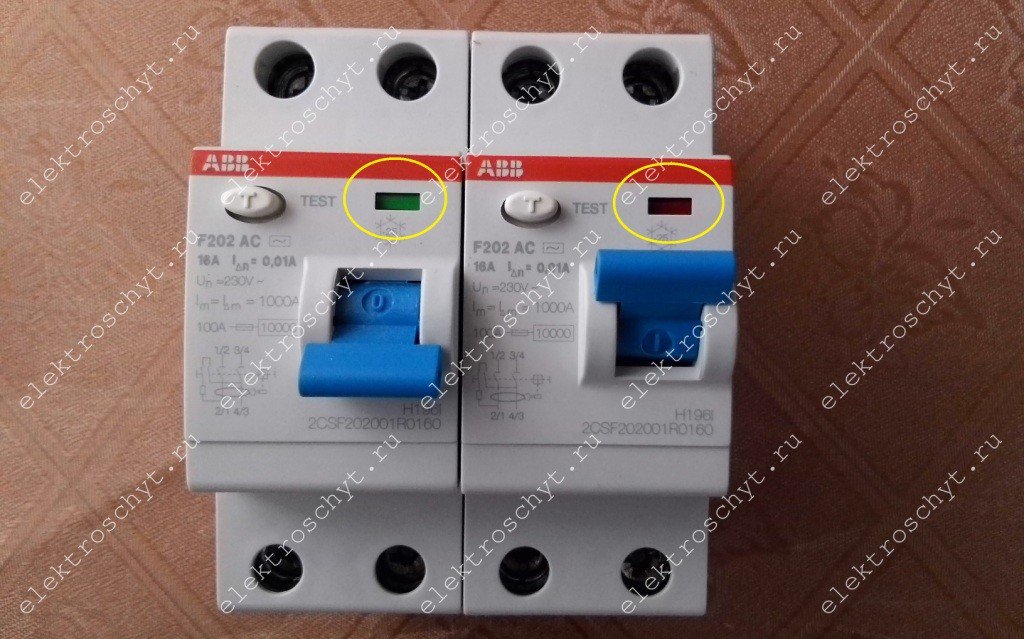

Мне нравятся УЗО АББ, у которых как и у выключателей АББ серии S200, есть индикация включенного (красный цвет) или отключенного (зеленый цвет) положения.

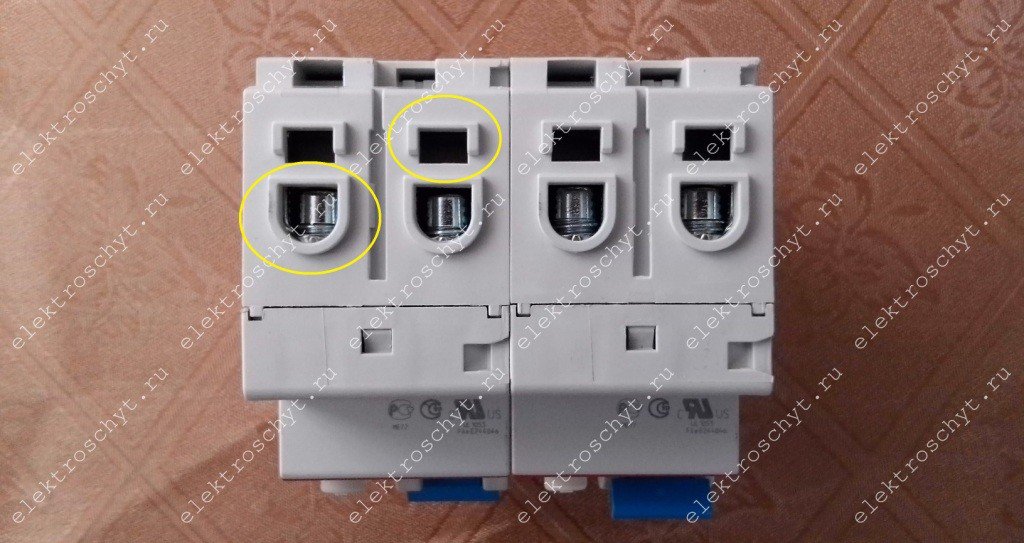

Также, как у выключателей ABB S200, есть по два контакта на каждом полюсе сверху и снизу.
Спасибо за внимание
if (w.opera == “”) {
d.addEventListener(“DOMContentLoaded”, f, false);
} else { f(); }
})(window, document, “_top100q”);

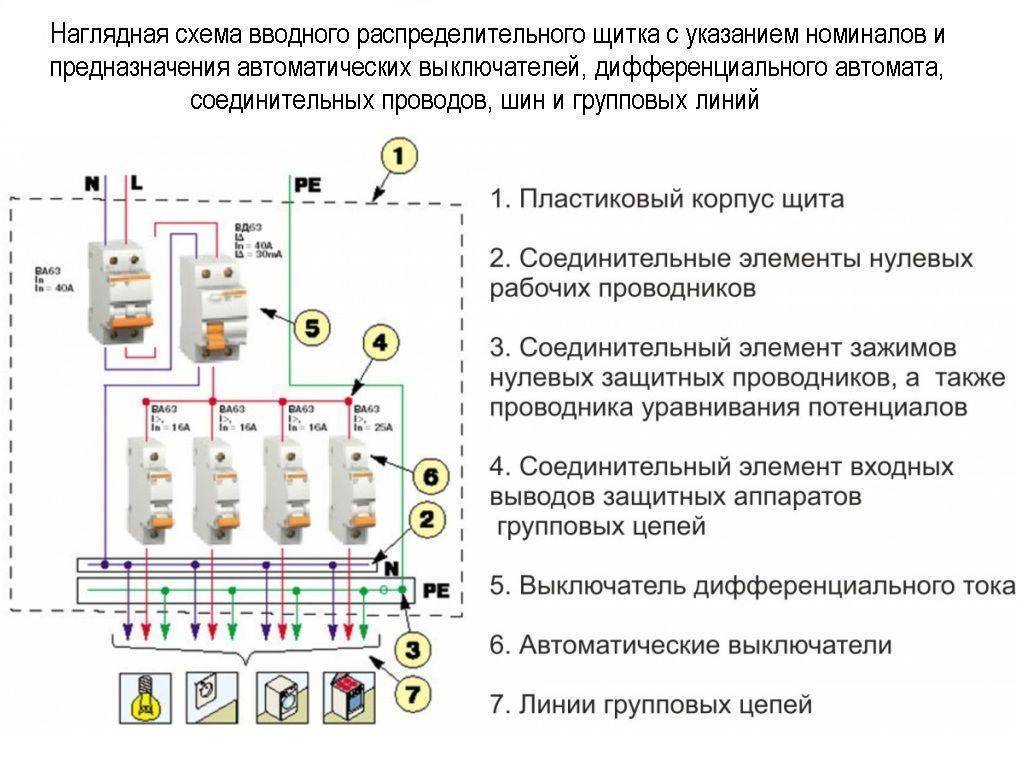

Установка и подключение элементов
Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.
Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).
Подключение входного автомата и УЗО
Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нолевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.
В современных схемах входной автомат ставят двухполюсный. он должен одновременно отключать оба провода, чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.
При использовании двухполюсного входного автомата
Об установке УЗО на DIN-рейку смотрите видео.
В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов
Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле. О том, как правильно подключить УЗО, смотрите видео-урок
О том, как правильно подключить УЗО, смотрите видео-урок.
При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией. Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.
Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео.
После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.
Автоматы в одной группе соединяют перемычками: фаза приходит общая
Есть два способа сделать перемычки:
- Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
- Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.
Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.
К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.
Как установить двухполюсный автомат
На самом деле в этом деле ничего сложного нет, установка стандартная, в учет нужно брать только несколько схем. Монтаж двухполюсного автомата должен осуществляться на специальную дин-рейку. К ней мы прикручиваем наш двухполюсный автомат, используя обычные защелки, которые предусмотрены в конструкции выключателя. После закрепления необходимо проверить и надежность, достаточно рукой попробовать его передвинуть.
Подключается двухполюсный автомат перед автоматическими выключателями – это очень важно. Если вы будете устанавливать автомат на два полюса вместо старого УЗО, то необходимо привести в прядок провода. Они всегда будут обгорелые, поэтому их необходимо зачистить или отрезать вовсе
Если не хватит провода для подключения, тогда рекомендуем почитать статью, как скрутить провода между собой. В этом деле неправильная скрутка может привести к ужасным последствиям, все это стоит брать в учет
Они всегда будут обгорелые, поэтому их необходимо зачистить или отрезать вовсе. Если не хватит провода для подключения, тогда рекомендуем почитать статью, как скрутить провода между собой. В этом деле неправильная скрутка может привести к ужасным последствиям, все это стоит брать в учет
Если вы будете устанавливать автомат на два полюса вместо старого УЗО, то необходимо привести в прядок провода. Они всегда будут обгорелые, поэтому их необходимо зачистить или отрезать вовсе. Если не хватит провода для подключения, тогда рекомендуем почитать статью, как скрутить провода между собой. В этом деле неправильная скрутка может привести к ужасным последствиям, все это стоит брать в учет.
Далее приступаем непосредственно к установке. Вот так выглядит схема подключения двухполюсного автомата в частном доме. Четко следуйте ей, тогда никаких проблем у вас возникнуть не должно.
Особенности подключения
Очень важно знать, что при подключении устройства защитного отключения заземляющий кабель к нему не подводится. Многие люди, которые не имеют специальных познаний в области электротехники, считают, что защитный ноль должен быть соединен со всеми контактами подключенного к электрической сети оборудования. Это мнение ошибочно
Если замкнуть «землю» на рабочую нулевую жилу, то произойдет сбой в работе прибора
Это мнение ошибочно. Если замкнуть «землю» на рабочую нулевую жилу, то произойдет сбой в работе прибора.
Когда соединяют контакты силового кабеля с УЗО, необходимо внимательно следить за тем, чтобы четко соблюдалась полярность (иначе он не будет работать). Фазный провод должен быть подведен к соответствующему гнезду на приборе, точно также и «ноль». Чтобы их различать между собой следует обратить на цвета внешней оплетки каждой жилы. Цвет и маркировка позволяет узнать, какое предназначение у конкретного провода. Фаза обычно имеет красный цвет, иногда коричневый или белый. Рабочая нулевая жила – синий или голубой, а защитная нулевая – желтый, зеленый или желто-зеленый (продольные полоски вдоль оплетки).
На корпусе оборудования можно увидеть обозначения, которые определяют, какой тип провода нужно к ним подключить. Для фазы – «L», а для нулевой рабочей жилы – «N». Обычно к верхним клеммам подсоединяют счетчик энергоснабжения, а кабеля нагрузки соответственно к нижним точкам. При схеме, в которой учитывается подключение автоматических выключателей, также должна соблюдаться полярность – фаза к фазе, а ноль с нейтралью. Если в системе нет заземляющей жилы, тогда к распределительному щитку нужно подключить только два провода.
При правильном соблюдении полярности, прибор должен работать стабильно и быстро реагировать на изменение потенциалов в сети. Конечно же, все работы с электротехникой должны проводиться с обесточенной электрической линией. При монтажных работах необходимо соблюдать правила техники безопасности, а также соблюдать нормы пожарной безопасности. Также необходимо учитывать нормы ПУЭ. Чтобы обеспечить УЗО надежную защиту от попадания влаги, газов, огня, пыли и других внешних факторов, его помещают в корпус распределительного щитка. Он изготавливается из устойчивых материалов. При правильно эксплуатации прибор прослужит достаточно долго.
Виды электрических сетей
Для того, чтобы научиться подключать устройство защиты правильно, необходимо ознакомиться с видами бытовых электрических сетей. В настоящее время существуют три варианта систем электроснабжения жилья:
- TN-C;
- TN-S;
- TN-C-S.
Всем известно, что в жилых помещениях бывает двужильная или трехжильная проводка. Первый вариант носит название TN-C по виду заземления. В этом случае провод нуля N и защитный PE объединены в общий PEN.
Система такого вида позволяет экономить кабель, но не обеспечивает достаточный уровень защиты. В случае двухпроводной схемы отсутствует заземления розеток. Для защиты от удара током при попадании напряжения на металлические части потребителей, зачастую его зануляют, надеясь на срабатывание автомата в результате возникающего в этом случае короткого замыкания.
В новых домах и квартирах систему TN-C не применяют.
Система с применением трехжильного кабеля проводки в доме TN-S наиболее безопасна и предполагает раздельные проводники нуля и защиты по всей схеме энергоснабжения: от подстанции до потребителя в доме. В этом случае потребуется пятижильная линия в трехфазной сети электроснабжения жилья и трехжильная в однофазной, что приводит к дополнительным расходам.
Система TN-C-S предполагает объединение проводников N и PE в общий PEN, а затем их разделение при вводе в здание. В точке разделения создают повторное заземление. Такой вид электрической сети экономен и применяется наиболее часто. Заметим, что систему TN-C легко преобразовать в TN-C-S. В данном виде сети при обрыве проводника PEN может возникнуть высокое напряжение на вводе в здание, чему можно противостоять установкой реле напряжения. Читайте о выборе и монтаже реле напряжения в статье «Устройство защиты от перепадов, скачков напряжения и перенапряжения сети 220в в частном доме или квартире.»
Как выбрать: о чем расскажет маркировка
Прежде, чем изучать, как рассчитать показатели противопожарного оборудования, важно правильно выбрать аппарат с идеальными техническими характеристиками. На них укажет маркировка на корпусе. На аппарате должна быть указана следующая информация:
На аппарате должна быть указана следующая информация:
На аппарате должна быть указана следующая информация:
- завод-изготовитель, марка;
- серия или номер продукта;
- напряжение в номинальном обозначении;
- рабочая частота;
- рабочий ток;
- показатель, при котором устройство сработает;
- наибольшие значения по включению и выключению;
- защита;
- положение, в котором должен находиться прибор;
- схема для установки;
- рабочие показатели для нормального функционирования.
Это основные показатели, которые обязано иметь любое качественное оборудование, будь то противопожарное УЗО или для водонагревателя.
Прибор должен иметь паспорт с указанием лицензии, сертификации, поверки и его соответствия государственным стандартам качества. Использование агрегатов, не имеющих подобных документов, строго не рекомендуется в целях безопасности.
Паспорт УЗО должен содержать полные сведения об агрегате
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)

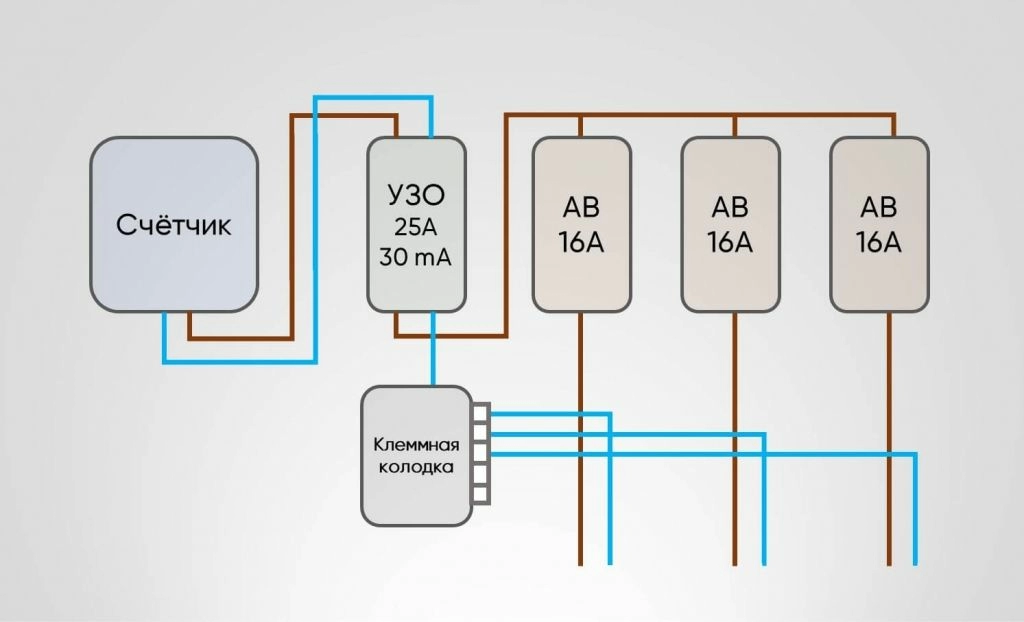

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
https://youtube.com/watch?v=EQs-iqz-kAE
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Виды УЗО
Устройства защиты от утечек тока, известные под аббревиатурами УЗО, АДЗ, ВДТ, АВДТ, несут основную функцию — оградить живые организмы от электротравм, а также предупредить паразитные диэлектрические потери, способные привести к возгоранию. Весь спектр приборов, описанных в этом обзоре, имеет отличия по принципу действия, назначению, чувствительности, роду тока в контролируемой цепи, способности выдерживать нагрузку, а также по ряду прочих факторов. Чтобы иметь чёткое и ясное представление о возможностях того или иного прибора, следует понимать специфику его работы.
По механизму действия УЗО может быть электромеханическим и электронным. В первом случае основным функциональным элементом служит дифференциальный трансформатор на кольцевом сердечнике. Трансформатор имеет две первичные обмотки, по которым проходит основная нагрузка, а также третью управляющую. В нормальном режиме работы по первичным обмоткам протекают противоположно направленные токи, равные по значению, таким образом, их электромагнитная индукция взаимно компенсируется. Если в любой точке цепи, подключенной после УЗО, происходит утечка, токи в первичных обмотках теряют эквивалентность, соответственно, во вторичной обмотке появляется наводка. Когда наведённый ток превышает установленное значение, срабатывает расцепитель, который разрывает основную группу контактов.
Принцип работы электромеханического УЗО
Электронные УЗО имеют иной принцип действия, их работа основана на полупроводниковых приборах. Первым звеном электронной схемы выступает делитель тока, задача которого — преобразовать действующую на основных контактах устройства нагрузку к такой, которая допустима при работе полупроводниковых элементов. Пропорциональный, но меньший по величине ток приходит на компаратор (сравнивающее полупроводниковое устройство), который при существенной разнице на входах формирует выходной сигнал, приводящий в действие устройство размыкания основной цепи.
Cхема электронного УЗО: А — компаратор; К — реле; Т — кнопка «Тест»; R — резистор
Практическая разница устройств защитного отключения электронного и электромеханического действия заключается в следующем:
- Электромеханические УЗО могут ложно срабатывать при высоких составляющих реактивной и индуктивной нагрузок. Другими словами, запаздывание или опережение кривой тока в одной обмотке относительно другой порождают наводки на управляющий контур.
- Электронные УЗО не имеют достаточно высокой точности из-за погрешностей номиналов, свойственных для всех радиоэлектронных компонентов. Также на эффективность работы электронных УЗО оказывает существенное влияние значение напряжения, действующее в контролируемой цепи.
Слева: электромеханическое УЗО. Справа: электронное УЗО
По назначению УЗО принято классифицировать на устройства защиты от поражения электрическим током и приборы, защищающие от пожароопасных утечек тока через изоляцию. Помимо незначительных отличий в устройстве, эти приборы попросту имеют разные номиналы дифференциальных токов, на которые срабатывает защитный механизм.
Фото iwatt24.ruПротивопожарное УЗО типа S (селективное)
Нагрузочная способность УЗО свидетельствует в первую очередь о проводимости элементов основной контактной группы. Также имеются отличия в:
- Массивности магнитного сердечника, способного выдерживать нагрев при взаимной компенсации индукционных воздействий.
- Классе мощности радиоэлектронных компонентов.
В разряде прочих функций УЗО наиболее примечательна возможность отключать цепь питания при превышении действующего тока. По сути такие УЗО, называемые дифференциальными автоматическими выключателями, совмещают в себе силовой автомат и устройство защиты от утечек тока.
Фото 220volt.com.uaДифференциальный автомат
