Автоматический выключатель
Контролирует силу тока в цепи. Его задача – не допустить возникновения так называемых сверхтоков, сила которых превышает значение, максимально допустимое для данной проводки.
На практике такая ситуация может произойти при подключении слишком высокой нагрузки (большого количества мощных электроприборов) или вследствие короткого замыкания (соприкосновения фазового и нулевого проводов – в большинстве случаев это происходит из-за нарушения изоляции).
Сила тока в контролируемой автоматом цепи увеличивается, и, когда она доходит до критического значения, устройство мгновенно обесточивает проблемный участок сети.
Разновидности автоматических выключателей:
Автоматический выключатель срабатывает под действием имеющихся в нем расцепителей. Данные устройства бывают двух видов: тепловые и электромагнитные.
На фото: автоматический выключатель ВА63 от фабрики Schneider Electric.
- Тепловые расцепители состоят из биметаллической пластины, способной нагреваться и менять форму под воздействием протекающего по ней электрического тока. Как только его сила достигает определенного значения (порога срабатывания автомата), пластина высвобождает специальную пружину и силовые контакты устройства расцепляются.
- Электромагнитные расцепители срабатывают и выглядят примерно так же. Разница лишь в том, что в этом приспособлении используется индуктивная катушка с магнитным сердечником.
Когда сила тока в цепи достигает порога срабатывания, сердечник приходит в движение под воздействием электромагнитного поля катушки. При этом высвобождается пружина, размыкающая силовые контакты. Каждый из этих расцепителей обладает собственным запасом надежности, и даже профессионалу сложно судить о том, какой из них лучше справляется с возложенной на него задачей. Поэтому в современных автоматических выключателях применяются сразу оба описанных устройства, работающих параллельно и отлично дополняющих друг друга.
Что поставить: дифавтомат или УЗО
Ниже мы коротко расскажем, что из себя представляют оба устройства, а также выясним, УЗО или дифавтомат, что из них выбрать. А пока лучше остановимся на основных параметрах выбора, которые часто выступают в качестве ограничений. Это и цена устройства, неудобство подключения и конечно размеры щитка, куда вы будете устанавливать прибор.
Но главным критерием все же является цель: для чего устанавливается тот или иной аппарат. В частности, для обеспечения безопасности одного потребителя и одной линии смело берите дифавтомат.
При этом нужно помнить, что в щитке нужно будет предусмотреть довольно много места для дополнительной защиты. Как известно, для УЗО нужно также устанавливать автоматический выключатель, т.к. оно не имеет встроенной защиты от сверхтоков. Выходит, что для автомата требуется одно модуль-место, а для УЗО — три (сам модуль в два раза толще). То же самое касается подключения отходящих линий, количество которых также зависит от количества групп розеток.
В настоящее время в продаже уже можно найти одномодульные дифавтоматы, которые по выполняемым функциям идентичны обычным АВДТ: они имеют и УЗО, и автомат.
Но у АВДТ есть особенность при подключении, т.к. подразумевает использование таких дополнительных и весьма дорогих инструментов, как пресс клещи, стрипперы и другие инструменты, которые позволят сократить время монтажа.
Здесь вариант «УЗО + автомат» выглядит более бюджетным и удобным.
В общем то, после этой информации становится понятно, что лучше при выборе дифавтомат или узо.

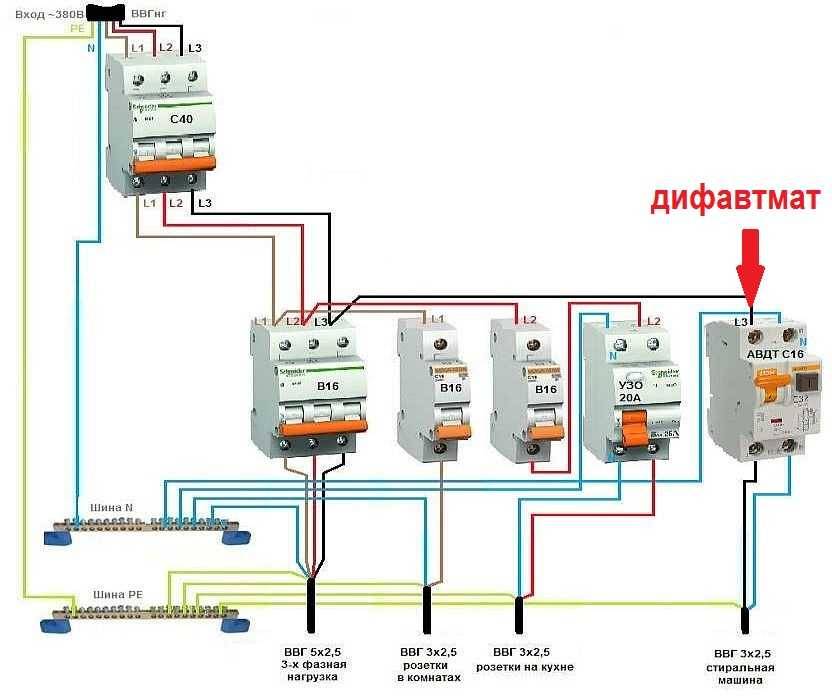

Монтаж.
Далее, монтаж дифавтоматов выполнить проще, чем монтаж УЗО+автомата. Дифавтомат имеет две входные клеммы, к которым подключается ноль и фаза со стороны питания, и две выходные для подключения нуля и фазы к нагрузке.
Установка и расключение УЗО и автоматического выключателя происходит немного сложнее, поскольку фазный провод дополнительно проходит через клеммы автомата.
Использование дифавтоматов вместо связки УЗО+автомат упрощает монтаж и уменьшает вероятность возникновения ошибок при подключении, по сравнению с подключением УЗО и автоматического выключателя. При большом количестве групп упрощение подключения ощущается еще больше.
Характеристики.
Хочу отметить о равнозначности предполагаемой замены УЗО и автоматического выключателя на дифавтомат
Изучая типы и основные характеристики УЗО, я не раз обращал внимание, что по конструктивному исполнению УЗО бывают электромеханические и электронные. Это принципиальный момент. Если вы не в курсе, тогда подробно прочитайте статью УЗО основные характеристики
Если вы не в курсе, тогда подробно прочитайте статью УЗО основные характеристики.
Дело в том, что эти типы УЗО по разному ведут себя при аварийных режимах работы электрической сети, в частности при обрыве нулевого провода со стороны питающей линии.
К чему я веду? А к тому, что в состав дифавтомата входит модуль дифференциальной защиты (т.е. часть дифа — это УЗО) и все выше сказанное в полной мере относится и к дифавтоматам.
И очень часто бывает так, что вместо электромеханического УЗО, которое при обрыве нуля работоспособно и выполняет свою защитную функцию, устанавливается дифавтомат с электронным модулем дифференциальной защиты, который при обрыве нуля не работоспособен, поскольку содержит в своей конструкции электронный блок, питающийся от электросети. К тому же электронные УЗО и дифавтоматы дешевле электромеханических.
Многие покупая УЗО или дифавтомат об этом даже не задумываются, причем продавцы в магазине порой тоже не могут дать внятный ответ, какого типа они продают устройство. Рекомендую прежде, чем отправляться за покупкой в магазин, внимательно изучить статью Как проверить тип УЗО?
Также многие современные электроприборы имеют сложные схемы управления, которые в случае пробоя изоляции помимо синусоидальных токов утечки, могут создавать и пульсирующие токи утечки постоянного тока. В таких ситуациях желательно использовать дифференциальную защиту типа А, а не широко распространенный тип АС. Устройства типа А стоят дороже и их сложнее приобрести.
Это также необходимо учитывать при замене УЗО на дифавтомат. Если у вас стоит автомат и электромеханическое УЗО типа А, а вы производите замену на дифавтомат с электронным модулем диф. защиты типа АС — замена, как минимум, не равнозначная.
Поэтому при замене связки УЗО+автомат на дифавтомат необходимо учитывать основные характеристики и тип устройств для равнозначной замены.
УЗО и дифференциальный АВ: какой из этих приборов выбрать?
Итак, чем отличается УЗО от дифавтомата, мы разобрались. Теперь перейдем к вопросу, который часто задают на форумах: «А что лучше – УЗО или же диф?» Действительно, учитывая то, что АВДТ представляет собой два устройства в комплексе, обеспечивает надежную защиту сети от утечек, перегрузок и сверхтоков КЗ, при этом не нуждаясь в дополнительных устройствах, можно прийти к выводу, что в любом случае нужно ставить дифавтомат. Но это не совсем так. Разберемся с этим подробнее.
Что касается цены, то АВДТ стоит дороже, чем устройство защитного отключения. Однако суммарная стоимость УЗО и АВ выше, чем у дифференциального автоматического выключателя. В этом плане покупка последнего выгоднее.
По надежности срабатывания эти приборы одинаковы. Отличаться могут лишь устройства разных производителей. Аппараты российского производства нельзя назвать плохими, но все же они уступают большинству зарубежных аналогов по времени срабатывания, да и качество материала, из которого изготовлена корпусная часть отечественных изделий, похуже. Естественно, что цена импортных приборов выше, чем у тех, которые произведены в России.
Теперь поговорим о недостатках, свойственных АВДТ как комбинированному прибору. Если УЗО и защитный автомат установлены по отдельности, то в случае неполадок в цепи срабатывает одно из них: при утечке – ВД, а при перегрузке или же возникновении короткого замыкания – АВ. Это значительно облегчает поиск и устранение неисправности. Если же сработал дифавтомат, то придется потратить немало времени, чтобы выяснить причину его отключения. Правда, с учетом этой особенности некоторые современные модели АВДТ комплектуются индикаторами срабатывания, позволяющими установить, из-за чего произошло отключение устройства.
Еще одна возможная неприятность – поломка. Ломаться может любая техника, защитные аппараты – не исключение. Если выйдет из строя одно из устройств в цепочке УЗО-АВ, его замена обойдется дешевле, чем установка нового дифавтомата. При этом прийти в негодность может одна из частей АВДТ, а менять придется весь прибор. Поэтому, выбирая между этими устройствами, нужно учитывать стабильность сети и риск возможных неполадок.
Что касается удобства монтажа, то АВДТ в этом плане предпочтительнее – установить его в распределительном щите проще и быстрее, чем два аппарата.
Возможные ошибки при подключении УЗО и дифавтоматов на видео:
Что нужно защищать?
Если речь идет о УЗО, то нужно понять, что защищаем мы в первую очередь человека. Защищаем от прямого прикосновения к частям оборудования и электропроводки, на которых имеется опасный потенциал. Потенциал там может быть штатно, для обеспечения нормальной работы (как на фазной клемме розетки), а может появиться в результате аварии (например, 220 В может появиться на корпусе стиральной машины из-за плохой изоляции ТЭНа).
УЗО является дополнительной защитой от прямого прикосновения. Основная защита от прямого прикосновения – это, прежде всего, изоляция и автоматический выключатель. С изоляцией всё понятно, а автомат должен сработать, если фаза попала на землю.
Защита работает на принципе сравнения разницы (дифференциала) токов по фазе и нулю. Ток может “утекать” по разным причинам – плохая изоляция, КЗ, прикосновение – но во всех случаях, если ток утечки достаточный, УЗО обесточит свою линию.
Кстати, утечка может быть не только с фазы на землю. Она может быть и с нулевого провода, и на другую фазу. В любом случае, если ток найдёт “лазейку”, и начнет утекать из замкнутой цепи, и при достижении определенной величины тока утечки УЗО выключится.
Отличия автоматического выключателя от диф. автомата
Внешне устройства практически идентичны. Различить их может быть затруднительно даже начинающим электрикам. Неправильный выбор устройства может привести не только к некорректной работе электроприборов, но и возникновению аварийных ситуаций. Есть несколько пунктов, по которым следует найти отличие УЗО от АВДТ.
- Функциональность. УЗО срабатывает, если в цепи появляется ток утечки, т.е. отключение происходит только после прикосновения человека к поврежденному оборудованию. Уставка отключает распределительную сеть с неисправностями раньше, чем электроток поразит организм. Дифференциальный выключатель – кроме всех перечисленных функций, отключает линии при перегрузках и коротких замыканиях. Устройство защитного отключения – индикатор неисправности сети, который фиксирует утечку.
- Визуальные отличия. На боковой или лицевой стороне изделия ведущие производители электротехники, как правило, указывают тип электроприбора (ВД или УЗО).
- Маркировка. Если в обозначении устройства перед значением номинального тока стоит латинская буква B, C, D (тип характеристики расцепителя), — это значит, что перед вами дифавтомат. В УЗО указывают только номинальный ток.
- Электрические схемы, изображенные на корпусе и паспорте, указывают на принцип действия защиты. Начертания дифференциального трансформатора (овального прямоугольника), теплового и электромагнитного расцепителя говорят о том, что перед покупателем дифавтомат.
- Геометрические размеры. Оба типа электроаппаратов – модульные, т.е. размеры унифицированы. Не следует доверять мнению, что дифавтомат имеет большую ширину. Современные расцепители имеют минимальные размеры, за счет чего в без проблем умещаются в стандартные боксы (2 модуля – для сетей 220В, 4 модуля для сети 380 В).
В ролике подробно описано, какой электроаппарат выбрать для защиты дома от токов утечки, подробно описаны схемы подключения и этапы монтажа на электрический щит.
УЗО или дифавтомат? Что лучше выбрать?
Качественные показатели
Если рассматривать ценовой параметр, описываемые защитные приборы значительно отличаются по нему, особенно если речь идет об импортной продукции. Стандартный дифавтомат на порядок дешевле в сравнении с УЗО, идущим в комплектации со стандартным автоматом.
По качественному показателю изделия импортного производства занимают лидирующие позиции. Что касается приборов российского изготовления, они несколько уступают заграничным аналогам по таким параметрам:
- надежности отдельных механических деталей;
- времени срабатывания;
- надежности и прочности корпусов.
АВДТ представляет собой комбинированное приспособление. Недостатком в период его эксплуатации выступает то, что при его срабатывании сложно определить точную причину отключения — утечка тока, КЗ или перегрузка электросети. Однако в некоторых усовершенствованных моделях присутствуют индикаторы, срабатывающие по дифференциальному току
Немаловажное преимущество АВДТ заключается и в простоте установки. Важно в монтажном тесном боксе выполнить на пару винтов меньше положенного, за счет чего повышается надежность цепи

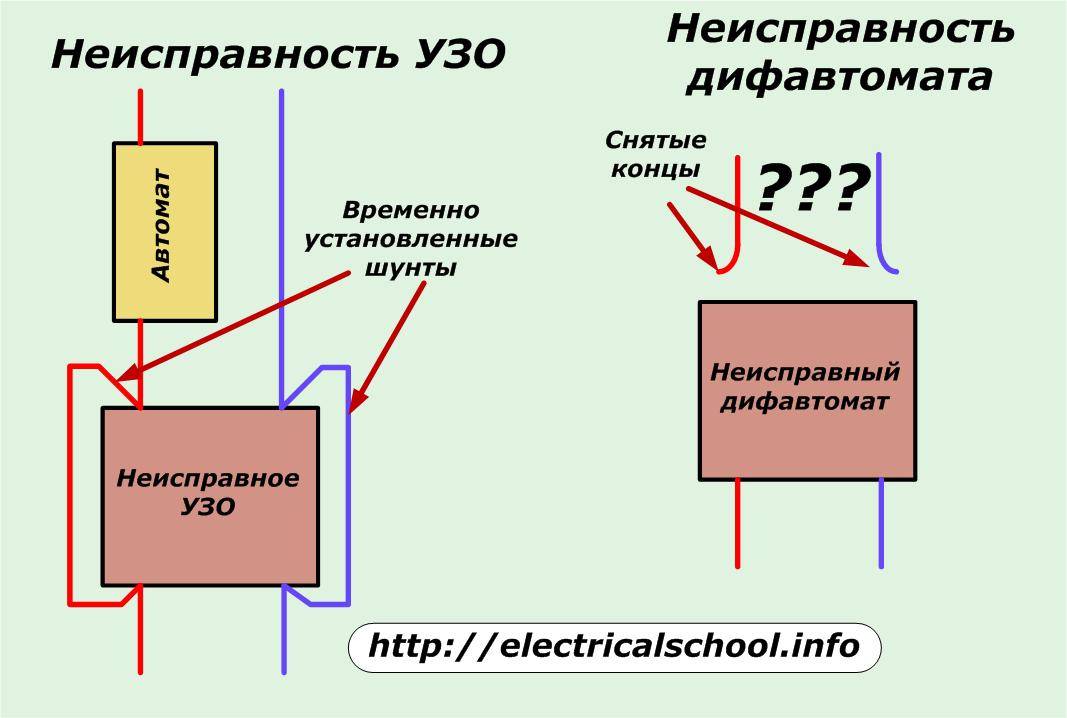

При поломке описываемого агрегата предстоит его полная замена.
Если УЗО эксплуатируется параллельно с автоматом, процедура ремонта менее затратная, замене подлежит один из рабочих элементов. Такой момент стоит учитывать во время проектирования и прокладки электропроводки в помещении, не стоит сбрасывать со счетов возможную частоту перегрузок и возможных коротких замыканий.
Определившись с тем, чем отличается узо от дифавтомата, стоит разобраться, какие схемы квартирных проводок лучше использовать. Для стандартной квартиры уместным станет УЗО + автомат или же АВДТ. Когда же речь идет про масштабный жилой дом, то на дифавтомат рекомендуется подключать линии с большими нагрузками, например, хозблок, котельную и пр. Группы розеток, осветительные линии отлично работают на паре УЗО с автоматом.
Как отличить УЗО, дифавтомат и автоматический выключатель по назначению: самый главный принцип
Все три защитных модуля имеют примерно одинаковый внешний вид, габариты, способ крепления на Din-рейку. Это результат унификации оборудования. Их объединяет тот общий принцип, что они контролируют параметры тока, призваны спасти человека и его имущество от его воздействия.
Однако они выполняют различные задачи. Объясняю их кратко тремя абзацами.
Электрический ток в домашней сети движется по замкнутой схеме в том направлении, которое ему задал человек, подключая бытовой прибор к цепям напряжения. При этом совершается полезная работа.
Величина тока зависит от приложенного к напряжению сопротивления и должна поддерживаться на уровне номинальной величины, не выходить за пределы отведенного ему участка электрической схемы. В таком случае любой прибор работает нормально.
Но в нашей жизни много непредвиденных случайностей, когда человек ошибается или повреждается изоляция, понижается ее сопротивление. В таком случае ток идет еще в другом направлении или возрастает до опасной величины, что требует принятия экстренных мер.
Эту задачу выполняют защитные модули по своим алгоритмам.
Как работает устройство защитного отключения: краткое пояснение
УЗО призвано контролировать направление движения тока по предназначенной для него схеме. Оно отключает напряжение с зачищаемого участка при образовании утечки через поврежденную изоляцию.
Устройство защитного отключения монтируется и подключается в квартирном щитке.
Простыми словами: если человек случайно дотронулся до фазного потенциала и через его тело пошел электрический ток, то УЗО обязано максимально быстро предотвратить возникшую аварийную ситуацию, спасти пострадавшего.
Для этой цели в его состав включен орган сравнения фаз — дифференциальный трансформатор. Он постоянно контролирует вектора токов, текущих по входному фазному проводу и исходящему нулевому.
Если изоляция схемы нормальная, то утечки на сторону не будет, а оба вектора окажутся уравновешенными. УЗО позволяет схеме нормально работать дальше.
Как только дифференциальный трансформатор выявляет дисбаланс векторов, так сразу происходит отключение напряжения.
За счет этого принципа УЗО официально называют «Дифференциальный выключатель». Запомните хорошо этот термин. Никаких других функций кроме борьбы с утечками этот модуль не выполняет, а от повышения тока больше номинальной величины способен сгореть, сам нуждается в такой защите.
Автоматический выключатель: защитные функции модуля
Автомат тоже монтируется на входе схемы в щитке. Он контролирует величину, а не направление протекающего через него тока. Когда она начинает превышать номинальное значение, то цепь разрывается силовым контактом.
Значение аварийного тока может быть как небольшим, так и очень опасным. При значениях до 1,13 номинальной нагрузки автомат не работает. Такие режимы создаются кратковременно и обычно сами устраняются.
Зона отключаемых перегрузок начинается с этой границы и состоит из двух участков:
- теплового расцепителя;
- электромагнитной отсечки.
Скорость ликвидации аварийной ситуации, как показывает времятоковая характеристика, зависит от величины перегрузки. Чем она выше, тем быстрее происходит отключение.
Тепловой расцепитель работает от температурной деформации биметаллической пластины за счет ее изгиба.
Токовую отсечку обеспечивает электромагнит отключения.
Обе защиты автомата выбивают чеку, фиксирующую пружину силового контакта, который разрывает цепь протекания аварийного тока.
Сам автоматический выключатель тоже надо правильно выбирать, настраивать, подключать, ибо он тоже может сгореть.
Автомат в обязательном порядке является необходимым атрибутом защиты для УЗО. Он всегда дополняет в схеме дифференциальный выключатель. Их ставят последовательно один за другим.
Какие защиты выполняет дифавтомат в домашней проводке

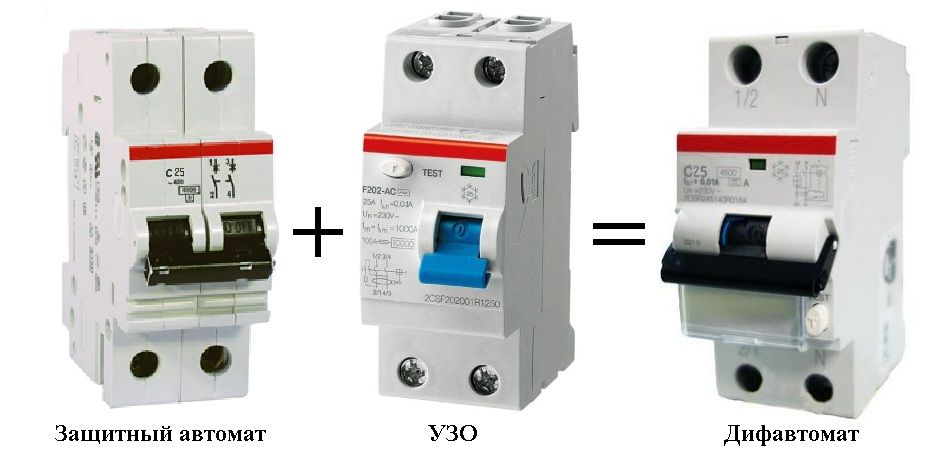

Этот модуль по назначению заменяет УЗО с автоматическим выключателем, объединяет их совместные функции.
Его внутренняя схема в своей конструкции имеет:
- дифференциальный орган;
- тепловой расцепитель;
- катушку электромагнита отсечки.
Совместное наличие в одном корпусе этих трех элементов позволяет использовать один защитный модуль вместо двух отдельных. Производители так их комплектуют, что они занимают мало место, размещаясь в одном блоке.
Таким образом, по назначению дифавтомат отличается от УЗО тем, что одновременно совмещает его функции и автоматического выключателя. Он работает автономно, а УЗО применяется только совместно с автоматом.
За счет встроенного и подобранного по номиналам автоматического выключателя в корпусе выбор, монтаж и подключение дифавтомата происходят проще, а в квартирном щитке экономится место.
Разница между ВДТ (УЗО) и АВДТ (Дифференциальным автоматом)
Как же все-таки отличить УЗО от дифавтомата? В чем разница? На самом деле эти приборы предназначены для решения разных задач, и поэтому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жильцу – хотя бы в общих чертах. Часто путают УЗО с дифференциальным автоматическим выключателем.
Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Но они выполняют совершенно разные задачи. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.
Устройство защитного отключения срабатывает (УЗО), если в сети, к которой оно подключено, появляется дифференциальный ток — ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того, при появлении тока утечки в электропроводке, изоляция будет греться, что может привести к возгоранию и пожару.
Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром.
Дифференциальный автомат
— это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.
Визуальное отличие
Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. А ещё проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот.
Различие по маркировке
На поверхности УЗО номинальный ток обозначается исключительно цифрами. Латинский литер (B, C, D) перед ними – это неотъемлемый признак АВДТ. На корпусной части УЗО стоит маркировка «25А». Она означает, что номинальный ток в цепи, в которую включен этот аппарат, не должен превышать 25А. На АВДТ проставлена маркировка «С16». Буквой обозначается характеристика встроенных расцепителей.
Различие в электрической схеме
Схема наносится на многие устройства. При взгляде на УЗО или на диф. автомат можно заметить, что нанесенные на них схемы похожи, но не идентичны. На схеме ВД имеется овал – этим символом обозначен дифференциальный трансформатор, являющийся основной частью прибора. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей – электромагнитного соленоида и биметаллической пластины, которые обеспечивают срабатывание автомата при появлении в цепи токов КЗ или перегрузок.
Различие в аббревиатуре
На таких устройствах как правило по русски написано что это УЗО (ВД) или дифавтомат АВДТ. Устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).
По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.
Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной замене
Но если устройство сломается, то подлежит полной замене.
В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.
Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.
Что касается надежности срабатывания эти два устройства ничем не уступают друг другу. Поделиться записью
Отличия УЗО от дифавтомата
Итак, посмотрим, чем же отличаются УЗО и дифавтоматы.
Функциональность
С этим вроде бы всё ясно: УЗО защищает только от утечки тока, а дифавтомат — и от утечки, и от превышения силы тока сверх допустимой (перегрузка или короткое замыкание).
Внешний вид
Более интересный вопрос — как отличить один прибор от другого визуально? Оба они довольно похожи, в частности, и тот и другой имеют кнопку «TEST» (проверка работоспособности модуля УЗО). Размеры также, скорее всего, ни о чём не скажут: если раньше дифавтоматы всегда были больше УЗО, то сегодня они либо имеют те же габариты, либо даже являются более компактными. К примеру, УЗО серии ВД1–63 и дифавтомат серии АВДТ32 бюджетного российского производителя — компании IEK — выглядят практически одинаково.
Современные модели УЗО и дифавтоматов одного производителя выглядят очень похоже
Что ж, давайте присмотримся повнимательнее.
Название
В первую очередь, разумеется, следует посмотреть на название, если, конечно, оно прописано на корпусе. На УЗО могут написать «УЗО» или «Выключатель дифференциального тока», но чаще всего изображают аббревиатуру «ВД» — выключатель дифференциальный.
Большинство производителей начинают маркировку своих устройств защитного отключения буквами «ВД»
Полное название дифавтомата звучит так: автоматический выключатель, управляемый дифференциальным током. Соответственно, на корпус подобного прибора обычно наносится аббревиатура «АВДТ».
На дифавтоматы обычно наносится аббревиатура «АВДТ»
Схема на корпусе
Этот идентификатор является универсальным, так как помогает разобраться даже в том случае, если название написано на иностранном языке либо вовсе отсутствует. На каждом приборе схематично отображается его устройство, так что при наличии некоторого опыта распознать его не составит труда:
- УЗО — схема аппарата будет зависеть от его разновидности. На самом простом, электромеханическом УЗО пользователь увидит минимальный набор компонентов: овальный элемент обозначает самую важную часть — дифференциальный трансформатор. Отображается и подключение кнопки «TEST».
- У электронного УЗО на схеме будет видно дополнительный элемент — плату усилителя, которая обычно обозначается треугольником. Как видно, к усилителю подведено питание.
- На корпусе дифавтомата будет изображён один из вариантов схемы УЗО, а в дополнение к нему — обмотки расцепителя.
Схема на корпусе дифавтомата включает в себя дифференциальный трансформатор, кнопку «ТЕСТ» и расцепители — электромагнитный и тепловой
Маркировка (номинальный ток)
Номинальный ток — это максимальная сила тока, которую прибор может пропускать через себя длительное время. Эта характеристика обязательно указывается на каждом приборе, но несколько по-разному:
- на УЗО пишут только число, например, «16 А»;
- на дифавтомате перед числом стоит литера, например, «С16 А».
Буква перед значением номинального тока на корпусе дифавтомата обозначает характеристику (отключающую способность) его расцепителей. На бытовых моделях обычно можно видеть литеры «В» (для цепей без индуктивной нагрузки, как правило, осветительных), «С» и «D» (могут выдерживать пусковые токи, характерные для сетей с подключёнными электродвигателями).
Бывают также дифавтоматы с буквами «А» (для сетей с большой длиной проводников), «К» (применяются, если почти вся нагрузка — 80% — является индуктивной) и «Z» (для слаботочных сетей, где недопустимы даже кратковременные перегрузки). В основном они используются в промышленности.
Внешний вид
Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО. Для однофазной сети корпуса этих приборов имеют размер равный двум корпусам однополюсного автоматического выключателя. Каждый из них имеет тестовую кнопку, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от монтажа дифавтомата.
Внешне дифференциальные автоматы отличаются от УЗО:
- по надписям на лицевой панели;
- маркировке;
- функциональной схеме.
Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО. Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора. Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.
Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.
Обозначение номинального тока
Разница наблюдается в обозначении номинального тока. В УЗО его записывают в виде цифры, например 16 А, которая означает, что прибор будет нормально работать при токах не превышающих 16 ампер. Главная характеристика для него – это значение тока отключения.
Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство. Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора
Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат. Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз
Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат. Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.
Функциональная схема
На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки. Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.
На схеме дифавтомата, в дополнение к схеме УЗО, изображается ключ, подсоединенный к фазовому проводу на выходе трансформатора. Или может быть другое изображение. Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.
УЗО для защиты от дифференциального тока
Если посмотреть определение по ГОСТ 31255.2.1 (ГОСТ 51327.1), то дифференциальный ток – это действующее значение векторной суммы мгновенных значений токов, протекающее в главной цепи АВДТ. Не слишком понятно, не так ли? Давайте разбираться!
Векторная сумма мгновенных значений токов – это сумма токов с учётом их направления. То есть условно ток, который протекает по фазному проводнику, берётся со знаком «плюс», а ток в нулевом проводнике – со знаком «минус». Если эти токи равны, то их векторная сумма равна нулю:
10 А — 10 А = 0 А
А если токи хоть немного отличаются, то сумма уже не будет равной нулю:
10 А – 9.97 А = 0.03 А = 30 мА ≠ 0
Само слово «дифференциальный» значит «отличающийся, различный, разностный». То есть такой ток, величина которого отличается в каждом из полюсов источника питания (в фазном и нулевом проводе) из-за его утечки, например, на землю. Подобное может произойти, если изоляция обмотки двигателя повредилась и касается заземлённого статора или если корпус и его изолирующий наполнитель ТЭНа повредились, и нагревающая нихромовая нить напрямую касается корпуса или есть электрический контакт через воду.
Если корпус заземлён, утечка произойдёт через защитный проводник, защемляющую шину в заземлитель.
Если же корпус электроприбора не подключён к шине заземления, то на нём будет опасный потенциал, и утечки тока не будет. Но когда человек коснётся такого корпуса, он неизбежно получит удар током, и утечка на землю произойдёт через его тело.
Заземление в этом случае снизит напряжение прикосновения до безопасных значений. А чтобы прекратить подачу напряжения в случае утечки на корпус, используют выключатели, управляемые дифференциальным током.
Эти же аппараты называются «выключатель дифференциального тока» (ВДТ) или «устройство защитного отключения» УЗО.
