Подключение дверного звонка
На сегодняшний день вы можете встретить дверной звонок с проводами и без них. Мы рассмотри оба варианта подключения.
Беспроводное подключение
Подключить беспроводной звонок достаточно просто. Для этого вам больше не потребуется разбираться в электрических проводах. Чаще всего кнопка и распределительный блок будут работать от батареек. Именно поэтому вам необходимо просто закрепить их на стене. Кнопку звонка вы можете посадить на двухсторонний скотч или пробурить в стене специальное отверстие для ее крепления.
Дверной звонок вы можете поместить на стене или закрепить в шкафу. Некоторые модели могут иметь кнопки, которые работают от батареек. Сам блок вам необходимо подключить в розетку. В этом случае вы не столкнетесь с трудностями в подключении.
Установить кнопку дверного звонка рекомендуется на уровне 1.5 метра от пола. Эта высота считается достаточно комфортной для включения или выключения сигнала.
Проводное подключение

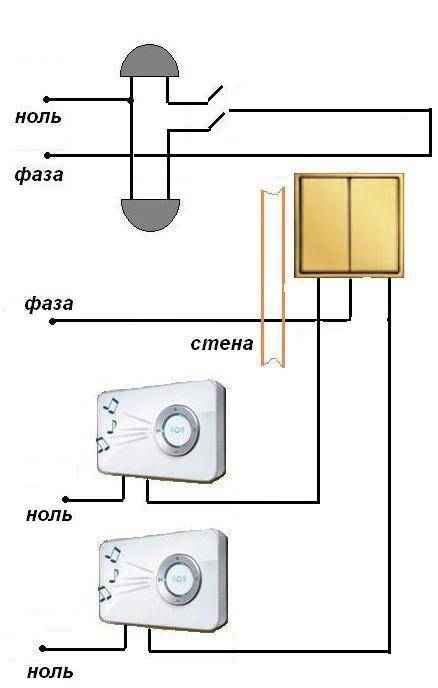

Когда нужно подключить электрический дверной звонок к сети 220 Вольт у многих людей могут возникнуть вопросы. Дверной звонок имеет простую систему работы. На разрыв к кнопке пускается фаза, а ноль будет иметь напрямую к блоку. Эта версия аналогична версии подключения одноклавишного выключателя. Вот схема подключения дверного звонка.
Подключение дверного звонка по этой схеме не займет много времени. Если вы начали жить в новостройке и желаете установить дверной звонок в доме, тогда необходимо придерживаться следующих правил:
- Необходимо выбрать подходящее место для установки дверного звонка.
- Нужно отключить вводные автоматы на распределительном щитке.
- Сделайте отверстие в стене, которое необходимо для прокладки кабеля. Чтобы не наткнуться на другие провода узнайте, как найти провод в стене.
- От готового отверстия необходимо сделать штробу для прокладки провода.
- Теперь можете зафиксировать все элементы.
- Ноль необходимо подключать напрямую к блоку управления.
- Провод фазы следует подключить к кнопке с фазой дверного звонка.
- Теперь фазу от дверного звонка можно подключить к соответствующей клемме в распределительной коробке.
- Если в вашей квартире есть заземление, тогда когда выполняете подключение дверного звонка его нужно заземлить.
- Необходимо проверить работает ли ваше устройство.
Как видите, подключение дверного звонка состоит из простых этапов, которые может выполнить практически каждый.
Таким образом, вы сможете подключить дверной звонок в квартире своими руками. Иногда вам может потребоваться замена старого дверного звонка. В этом случае технология может немного отличаться. В случаи замены звонка вы увидите, что со стены в квартиру выходит 4 провода. Вам нужно определиться, за что будет отвечать каждый провод. Для определения работоспособности проводов нужно воспользоваться индикатором.
Прозвонив все жилы, вы поймете, что только одна покажет напряжение в 220 Вольт. Другие жилы звониться не будут. Это может означать:
- Фаза от сети 220 Вольт.
- Ноль от сети 220 Вольт.
- Провод, идущий на кнопку.
- Провод, идущий от нее.
Чтобы выполнить подключение дверного звонка сначала необходимо отключить электричество. После этого вам необходимо соединить первый и третий провод. Второй и четвертый провод нужно подключить к основному блоку. После выполнения этого процесса вам необходимо будет проверить, работает ли схема.
Иногда может возникнуть необходимость подключить несколько кнопок к одному дверному звонку. В этом случае вам необходимо руководствоваться схемой выше.
Это все что мы хотели сказать о том как подключить дверной звонок в квартире и доме своими руками. Надеемся, что наша инструкция поможет выполнить подключение дверного звонка.
Электромеханический дверной звонок своими руками
В качестве исходного подручного материала для изготовления такого устройства подойдет старинный телефон с номеронабирателем. Найти его можно в кладовке среди ненужных вещей.
Главный интерес представляет электромагнитный звонок этого телефона. После его изъятия следует собрать схему подключения с понижающим трансформатором. Лучшим вариантом для работы электромагнитного звонка будут его обмотки с передаточным соотношением напряжений 220 В/30 В. На замыкание первичной обмотки 220 В ставится нажимной выключатель, а не фиксирующий для обеспечения прерывной работы устройства. Визуально схема электромеханического звонка на базе частей старого телефона выглядит так:
Виды дверных звонков
Задача дверного звонка — дать громкий сигнал, оповещающий о приходе гостей, при нажатии на рабочую кнопку. Конструктивно звонки делятся на несколько видов:
- Механические. Часто ставятся в дверях, стилизованных под старину, и оформляются в виде колокольчика, корабельной рынды, колотушки.

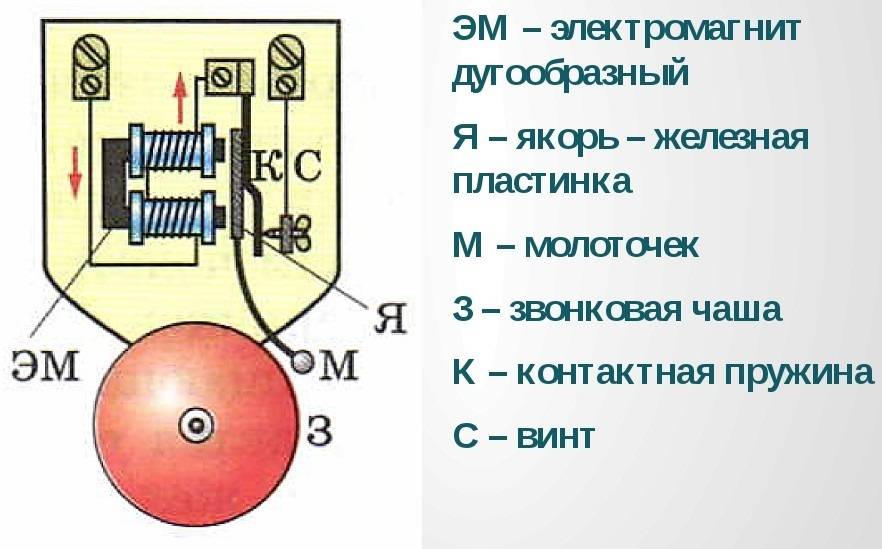

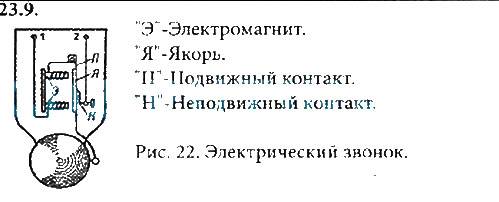

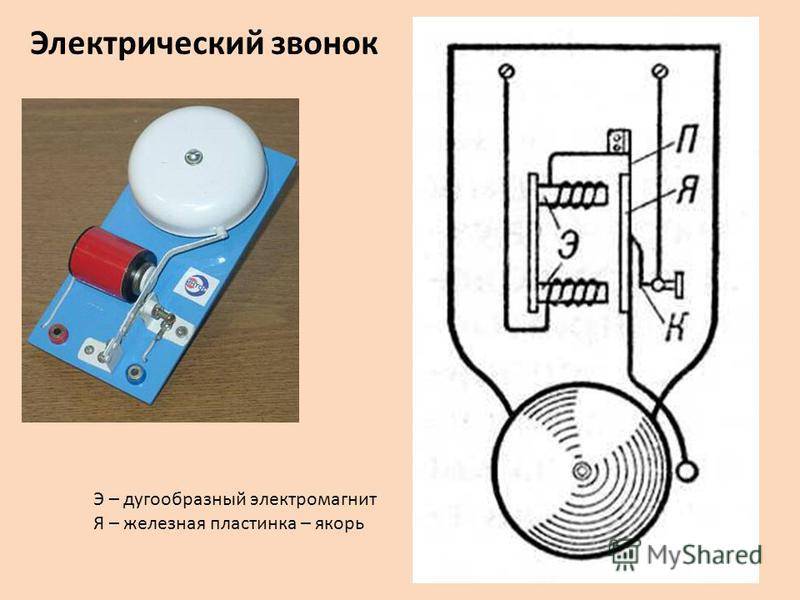

- Электромеханические. При нажатии рабочей кнопки электрический ток подаётся на катушку электромагнита. Ударный механизм притягивается к сердечнику, и касается пластинки – резонатора. Устройство стабильно работает, не вызывает сложностей при монтаже и эксплуатации. Однако установка дверного звонка возможна только если есть электричество в сети. Сигнал однообразный, нет возможности настроить звуки или мелодию.
- Электронные. Подключаются так же, как и электромеханические, но звук исходит из громкоговорителя. В конструкции имеются регуляторы громкости, мелодию можно выбирать.
Электронные звонки бывают проводными и беспроводными. Проводные работают от рабочей кнопки, замыкающей цепь. Установка требует сверления отверстий для проводов, других монтажных работ. Беспроводные чаще устанавливают в частных домах: сигнал в них передаётся по радиоволнам на расстояние до 100 м.
Особенности моделей и специфика монтажа

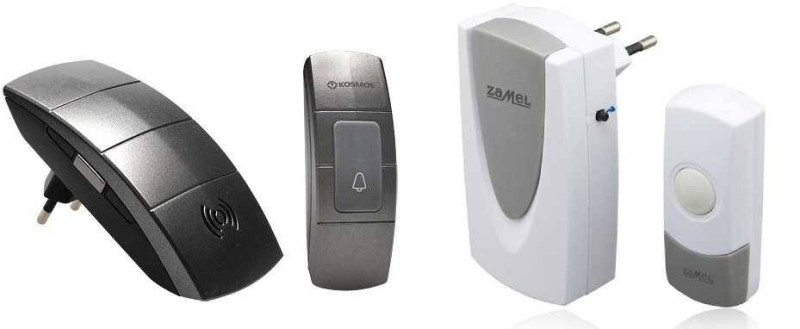

Звонки беспроводные
В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.
Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.
Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.
Проводные звонки
С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.
- Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
- Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?
Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.
Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.
Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные. Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать. Рассмотрим, как подключить дверной звонок всеми возможными способами.
Особенности установки
Вроде, ну что такого сложного — выбрать место для установи звонка. Это только на первый взгляд. Есть немало нюансов, знание которых сделает процесс установки звонка намного проще.
Установка звонка на улице имеет свои нюансы
Установка в квартире
Поставить дверной звонок в квартире можно за пару часов. Даже если это проводной вариант. Звонок обычно ставят отступив 10-15 см от дверного косяка. Высота установки ранее была на уровне 140-160 см, сегодня все чаще ставят на уровне 120-140 см — так удобнее пользоваться детям и людям пожилого возраста.
Внутренний блок располагают недалеко от входа, но навешивают повыше — чтобы не мешал. Провода, соединяющие оба блока, чаще всего проводят через отверстие в дверной коробке. При этом их стараются спрятать — уложить в штробе.
Можно проводной звонок поставить даже на двери….и не один
Есть второй вариант — просверлить стену насквозь, через отверстие провести провода, замазать с обоих сторон. В этом случае можно кнопку расположить напротив внутреннего блока. Повреждения стены в этом случае будут минимальны. Если такой вариант не проходит, отверстие можно проделать либо напротив места установки звонка, либо напротив места установки внутреннего блока, минимизировав таким образом повреждения с той или другой стороны.
Чтобы в последствии, пр необходимости замены звонка или проводки, не затевать все заново, в отверстие в стене можно вставить пластиковую или металлическую тубу небольшого диаметра — чтобы хватило для прокладки двух тонких кабелей. После того как провода в нее уложены и все подключено, можно края заглушить ветошью, замазать штукатурным раствором.
С беспроводными моделями все проще — закрепить кнопку можно в любом месте в радиусе действия приемника (есть в описании), установить и подключить внутренний блок. На этом все.
Монтаж звонка в частном доме
В частном доме кнопка и внутренний блок обычно находятся на значительном расстоянии. Кнопку ставят возле въездных ворот, а внутренний блок — в доме. При установке проводного звонка расстояние между ними на работоспособности никак не сказывается, влияет только на длину требуемого кабеля. А вот выбирая беспроводные модели необходимо подбирать их так чтобы кнопка была в зоне уверенного приема.
При подключении проводного звонка провода тянут или по воздуху, закрепляя их на доступных опорах — деревьях, столбах, стенах зданий. Такой способ прокладки более быстрый и менее трудозатратный, но и менее надежный — легко кабель повредить или украсть. Второй способ — подземная укладка кабеля. Для моделей, питающихся от 220 В все требования по прокладке сохраняются — глубина траншеи 70-80 см, поверху — защитная лента и т.п. Для подачи 24 или 12 вольного питания можно уложить кабель в гофре на глубину порядка 35-45 см. Но на этой глубине его могут повредить лопатой при работах на участке.
В частном доме придется выбирать между надежностью работы и простотой установки
С беспроводными моделями в плане установки и подключения все проще. Закрепили в радиусе действия, установили батарейки. Все. Но, при выборе места установки кнопки звонка, иногда приходится помудрить. Больше всего проблем возникает если забор сплошной, металлический — из профлиста, например. Лист металла экранирует сигнал от/к приемнику и беспроводной звонок просто не работает. В этом случае есть простой вариант — в заборе сделать дырку и установить кнопку так, чтобы корпус с передатчиком находился за забором, а сама кнопка была доступна. Вариант простой и понятный, но не всем нравится.
Второй способ требует вмешательства в конструкцию. Штатную кнопку с передатчиком установить с внутренней стороны забора, предварительно подпаяв проводок ко входу и выходу. С наружной стороны забора поставить обычную кнопку (лучше — в погодозащищенном варианте — с прорезиненным корпусом). Ее подключить последовательно. При ее нажатии на вторую — с передатчиком — подается питание, она посылает сигнал.
Виды дверных звонков
Выбрать модель для самостоятельного творчества можно из следующих существующих конструктивных вариантов дверных звонков.
- Механический. Механизм прост, основан на прямом воздействии при помощи кнопки на устройство производящее звук. Обычно его предпочитают любители ретро стиля.
- Электромеханический. По принципу действия похож на механический. Однако, вместо прямого воздействия, ударный механизм запускается электрическим импульсом, например, с помощью электромагнита.
- Электронный. В данной конструкции звук создается работой электронной схемы. Существует возможность выбора мелодии, имеется возможность регулировки громкости звука.
Гармонический звонок
Квартирные звонки, сейчас, обычно бывают электрические или электронные. Электрические издают звук либо звенящей трещотки, либо колокола. А электронные воспроизводят фрагменты музыкальных произведений.
Честно говоря, все это уже поднадоело. А этот звонок электронный, и издает он весьма своеобразный «гармонический» звук. Аналогичный звонок был описан в Л.1, но у него было два существенных недостатка. Во-первых, он сенсорный. То есть, вместо кнопки две металлические пластины, к которым нужно прикасаться.
Это не очень удобно, особенно зимой, когда руки в теплых перчатках или рукавицах. К тому же, если человек одет с теплую синтетическую одежду, в его теле может накопиться достаточный заряд статического электричества, чтобы уничтожить КМОП-микросхему, но которой сделан звонок.
Второй недостаток в том, что звонок звучит только столько времени, сколько палец находится на сенсорах. Схема звонка показана на сайте radiochipi.ru. Звонок выполнен на микросхеме МС14093ВСР (аналог К561ТЛ1). В микросхеме четыре логических элемента со свойствами триггера Шмитта. Схема состоит из одного одновибратора на элементе D1.1 и трех мультивибраторов на остальных трех элементах. А так же, усилителя с динамиком на выходе, и источника питания.

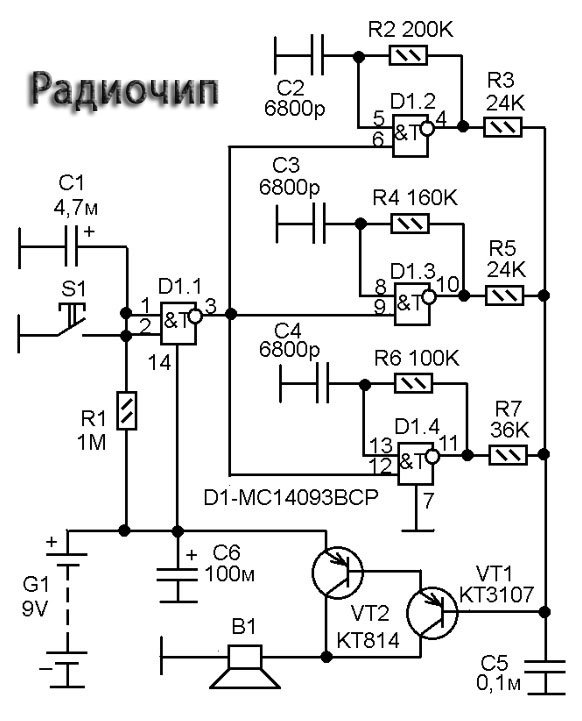

В исходном состоянии конденсатор С1 заряжен, на выходе элемента D1.1 логический ноль. Это держит три мультивибратора на D1.2-D1.4 заблокированными. На их выходах при этом логические единицы. Каскад усилителя на транзисторах VT1 и VT2 закрыт и ток не потребляет. Поэтому, потребления тока от батареи G1 минимально. Запускается звонок кнопкой S1. При нажатии на неё через нею разряжается конденсатор С1 и напряжение на нем падает до нуля. На выходе элемента D1.1 при этом будет логическая единица.
Она включает мультивибраторы на элементах D1.2, D1.3, D1.4. Импульсы с их выходов через сумматор, состоящий из резисторов R3, R5, R7 поступают на усилитель на транзисторах VT1 и VT2, нагруженный на динамик В1. Конденсатор С5 служит для уменьшения остроты углов прямоугольных импульсов, поступающих на вход усилителя. Импульсы трех разных частот, создают своеобразный трехчастотный тональный сигнал, который, воспроизводясь динамиком создает своеобразный «гармонический» звук.
Конденсатор С1 совместно с резистором R1 создает некоторую задержку. Поэтому, после отпускания кнопки S1 звонок звучит еще несколько секунд, пока С1 заряжается через R1. Даже если быстро нажать и отпустить кнопку звонок прозвучит как минимум эти несколько секунд. Детали. Монтаж сделан на печатной макетной плате. Микросхему МС14093ВСР можно заменить на другие микросхемы с цифровым индексом «4093» или отечественной К561ТЛ1.
Динамик В1 неизвестного типа. Он был куплен на радиорынке, по всей видимости он китайского производства. Могу сказать только что его диаметр 75мм, а на магните написано «S 8 Ω 1W» других опознавательных знаков нет. По всей видимости, широкополосной, сопротивлением 8 Оm и мощностью 1W (что вызывает большие сомнения, по виду и прочности диффузора скорее 0,25W). Могу предположить, что подойдет любой малогабаритный динамик для карманных приемников. Налаживание заключается в установки желаемого тона каждого из трех мультивибраторов подбором резисторов R2, R4 и R6, соответственно. Продолжительность звучания после отпускания кнопки можно установить подбором R1 и C1.
Проводные звонки — кнопка и внутренний блок должны соединяться проводами
В беспроводных электрозвонках кнопка и внутренний блок физически не связаны. В них установлены миниатюрный передатчик (в кнопке) и приемник (во внутреннем блоке). Связываются они между собой на какой-то частоте. Есть два типа питания беспроводных звонков:
- Внутренний блок и кнопка работают от батареек.
- Кнопка питается от батареек, внутренний блок — от сети 220 В. Причем есть два способа реализации внутренних блоков: со стандартным подключением к выводам проводами и с установкой в розетку. В последнем варианте на корпусе имеется обычная электрическая вилка. В этом случае подключить звонок в квартире и доме очень просто: надо внутренний блок установить в розетку, кнопку прикрутить на входе/калитке и вставить батарейку.
Звонок с камерой
Видеозвонок на входную дверь позволяет узнать кто пришел, посмотрев на экран телевизора, а если нет ни кого дома, тогда камера записывает на карту памяти всех посетителей. После, эту запись можно с легкостью просмотреть. При нажатии на кнопку вызова включается запись.
Это происходит автоматически. Устанавливается звонок на месте, откуда есть хороший обзор. Замок имеет дополнительные функции в зависимости от его вида.
Беспроводной механизм с камерой
Беспроводной звонок устанавливается на двери ворот в частном доме, на даче. После нажатия звонка на улице, хозяин смотрит по экрану посетителя и после только впускает (или не впускает) его.
Вариант дизайна беспроводного звонка с камерой
В звонке есть большой выбор мелодии, включая звуки природы, что дает возможность менять мелодию под настроение или каждый день. Днем есть возможность ставить громкий сигнал, а на ночь переключать на звуки природы (клик совы).
Беспроводные видео домофоны
Звонки с камерой различны: есть для частных домов, для квартир, с защитой от влаги и перепадов температуры. Установить беспроводной с камерой на дверь можно своими руками, если есть опыт с подобными механизмами. Чтобы устройство работало долго и без поломки следует обратиться к специальному мастеру по установке данного звонка.
Проверка работоспособности звонка и причины неисправностей
Для проверки достаточно нажать кнопку в подъезде. Если основной модуль издает звук, значит система работает нормально. Если нет, то необходимо проверить следующие моменты:
- Заряд батареек. Для проверки замените их новыми, купленными в магазине.
- Проверьте наличие сетевого напряжения. Приходит ли питание на цепи звонка.
- Убедитесь в целостности проводов. Визуально проверьте отсутствие обрывов. А лучше прозвоните кабель мультиметром.
- Проверьте исправность кнопки. В нажатом состоянии сопротивление между контактами должно составлять не более пары ом.
- Протестируйте звуковой модуль. Снимите его со стены и подключите в розетку. Эту операцию желательно выполнять тем, кто имеет опыт работы с электричеством.
Особенности устройства видеозвонка
В состав стандартного электронного прибора входят:
- накладная панель со встроенной камерой и звонком;
- соединительный кабель, выполняющий роль канала связи;
- жидкокристаллический дисплей, который крепят внутри квартиры на стене или же на дверном полотне изнутри помещения;
- элементы питания.
Посетитель начинает жать на кнопку. Тут же:
- раздается звуковое оповещение;
- камера включается;
- система фотографирует пришедшего человека (может снимать его на видео в той зоне, что охвачена камерой).
Владельцу квартиры остается выбрать в настройках соответствующую функцию.
Благодаря установленному оборудованию, пользователь получает информацию обо всех, кто пожелал попасть в помещение
Особенно это важно, когда никого нет дома. В этом случае изображение транслируется на любое устройство — на компьютер, на телефон. Это удобное устройство вполне компактное, к тому же большинство вариантов могут считаться бюджетными
Это удобное устройство вполне компактное, к тому же большинство вариантов могут считаться бюджетными.
Выбирая оборудование подходящей модификации, нужно учитывать:
- набор возможных функций;
- размер дисплея;
- разрешение камеры;
- угол обзора;
- присутствие в комплектации режима ночной съемки;
- наличие датчиков движения;
- возможность соединения методом Wi-Fi;
- присутствие автоответчика;
- период работы батареек;
- наличие карты памяти и ее объём;
- возможность менять мелодии звонка.
Системы могут стабильно работать ориентировочно полгода, некоторые даже год. Дальше потребуется их заряжать или же менять источники питания.
Дверной звонок для входной двери
Производители зачастую предусматривают возможность замены модулей, изменения комплектации. Здесь польза очевидна, когда возникает потребность:
- устанавливать камеру с расширенным углом обзора;
- улучшать функционал;
- монтировать вспомогательные датчики и пр.
Так что на возможность замены компонентов производитель обязательно указывает.
Особенности установки
Вроде, ну что такого сложного — выбрать место для установи звонка. Это только на первый взгляд. Есть немало нюансов, знание которых сделает процесс установки звонка намного проще.
Установка звонка на улице имеет свои нюансы
Установка в квартире
Поставить дверной звонок в квартире можно за пару часов. Даже если это проводной вариант. Звонок обычно ставят отступив 10-15 см от дверного косяка. Высота установки ранее была на уровне 140-160 см, сегодня все чаще ставят на уровне 120-140 см — так удобнее пользоваться детям и людям пожилого возраста.
Внутренний блок располагают недалеко от входа, но навешивают повыше — чтобы не мешал. Провода, соединяющие оба блока, чаще всего проводят через отверстие в дверной коробке. При этом их стараются спрятать — уложить в штробе.
Можно проводной звонок поставить даже на двери….и не один
Есть второй вариант — просверлить стену насквозь, через отверстие провести провода, замазать с обоих сторон. В этом случае можно кнопку расположить напротив внутреннего блока. Повреждения стены в этом случае будут минимальны. Если такой вариант не проходит, отверстие можно проделать либо напротив места установки звонка, либо напротив места установки внутреннего блока, минимизировав таким образом повреждения с той или другой стороны.
Чтобы в последствии, пр необходимости замены звонка или проводки, не затевать все заново, в отверстие в стене можно вставить пластиковую или металлическую тубу небольшого диаметра — чтобы хватило для прокладки двух тонких кабелей. После того как провода в нее уложены и все подключено, можно края заглушить ветошью, замазать штукатурным раствором.
С беспроводными моделями все проще — закрепить кнопку можно в любом месте в радиусе действия приемника (есть в описании), установить и подключить внутренний блок. На этом все.
Монтаж звонка в частном доме
В частном доме кнопка и внутренний блок обычно находятся на значительном расстоянии. Кнопку ставят возле въездных ворот, а внутренний блок — в доме. При установке проводного звонка расстояние между ними на работоспособности никак не сказывается, влияет только на длину требуемого кабеля. А вот выбирая беспроводные модели необходимо подбирать их так чтобы кнопка была в зоне уверенного приема.
При подключении проводного звонка провода тянут или по воздуху, закрепляя их на доступных опорах — деревьях, столбах, стенах зданий. Такой способ прокладки более быстрый и менее трудозатратный, но и менее надежный — легко кабель повредить или украсть. Второй способ — подземная укладка кабеля. Для моделей, питающихся от 220 В все требования по прокладке сохраняются — глубина траншеи 70-80 см, поверху — защитная лента и т.п. Для подачи 24 или 12 вольного питания можно уложить кабель в гофре на глубину порядка 35-45 см. Но на этой глубине его могут повредить лопатой при работах на участке.
В частном доме придется выбирать между надежностью работы и простотой установки
С беспроводными моделями в плане установки и подключения все проще. Закрепили в радиусе действия, установили батарейки. Все. Но, при выборе места установки кнопки звонка, иногда приходится помудрить. Больше всего проблем возникает если забор сплошной, металлический — из профлиста, например. Лист металла экранирует сигнал от/к приемнику и беспроводной звонок просто не работает. В этом случае есть простой вариант — в заборе сделать дырку и установить кнопку так, чтобы корпус с передатчиком находился за забором, а сама кнопка была доступна. Вариант простой и понятный, но не всем нравится.
Второй способ требует вмешательства в конструкцию. Штатную кнопку с передатчиком установить с внутренней стороны забора, предварительно подпаяв проводок ко входу и выходу. С наружной стороны забора поставить обычную кнопку (лучше — в погодозащищенном варианте — с прорезиненным корпусом). Ее подключить последовательно. При ее нажатии на вторую — с передатчиком — подается питание, она посылает сигнал.
Устройство
Звонки бывают беспроводные и электрические. Чтобы понять их устройство, нужно каждый вид рассмотреть отдельно.
Проводной
Такой вид устройства можно разделить на две части: внутреннюю и наружную. Наружная, в виде кнопки, находится вне жилого помещения, ею пользуются визитеры. Устройство с динамиком, которое принимает сигнал, спровоцированный нажатием кнопки, расположено в самой квартире.
Чтобы система работала, ее подключают к электрической сети. Рабочий процесс происходит путем замыкания цепи, когда визитер нажимает кнопку, цепь замыкается и хозяин слышит сигнал звонка. Динамик можно перенести в любую комнату, но для этого понадобится прокладывать электрический провод по всей квартире.
Беспроводной
Действие беспроводного звонка происходит за счет радиоволн, а не электрического тока, в этом и состоит его отличие от предыдущего варианта. В приборе радиосигнал от кнопки, то есть передатчика, поступает к устройству внутри квартиры, так называемому приемнику. Передача сигнала происходит с помощью мини-антенн, вмонтированных в приемник и передатчик, либо микросхем.
Кнопка звонка может находиться от приемного устройства на расстоянии до 150 м, что очень удобно использовать для оснащения частных домов. В данном случае приемник не обязательно устанавливать у самой входной двери, как это происходит с электрической моделью, он может занять свое место в любой из комнат.
Как подключить звонок в квартире
Помимо функциональности и качественных характеристик, современными производителями уделяется большое внимание дизайну дверных проводных и беспроводных звонков. Корпус такого устройства может быть выполнен в любой цветовой гамме, конфигурации и форме. Далее, рассмотрим, как подсоединить звонок в квартире ( схема и видео)
Далее, рассмотрим, как подсоединить звонок в квартире ( схема и видео).
Беспроводной
Самостоятельное подключение беспроводных моделей не вызывает сложностей даже при отсутствии навыков работы с электропроводкой.
- Выполнить осмотр комплектации устройства. Современные модели очень часто комплектуются дополнительными модулями: домофонами, видеоглазками, датчиками движения.
Выбрать оптимальное место для монтажа прибора. Если сигнальный блок устройства является энергозависимым, то необходимо обеспечить доступ к электросети.
Оптимальным вариантом для установки звонка будет ближайшая к двери стена
- Распаковать все комплектующие беспроводного звонка. На этом этапе нужно убедиться в отсутствии повреждений всех частей прибора.
Выполнить разметку и высверлить отверстия для дюбелей, при помощи которых будет фиксироваться кнопка. И также для закрепления кнопки может использоваться клеящий состав или двухсторонний скотч.
Для фиксации кнопки можно использовать двусторонний скотч
- Установить кнопку при помощи саморезов, скотча или клея.
Выполнить разметку, высверлить отверстия и зафиксировать сигнальный блок. Некоторые модели не предусматривают установку на стене, поэтому блок может располагаться на тумбе или полочке в квартире.
Для крепления сигнального блока высверлить в стене отверстия
-
- На заключительном этапе в прибор вставляются элементы питания, после чего проверяется работоспособность всей системы.
Видео: обзор и использование беспроводного звонка
Электрический
Выполнить самостоятельное подсоединение электрического проводного звонка несколько сложнее, чем установить беспроводные модели. В этом случае монтаж предполагает подключение фазы через кнопку, а ноля — через сигнальный блок в соответствии со стандартной схемой подсоединения.

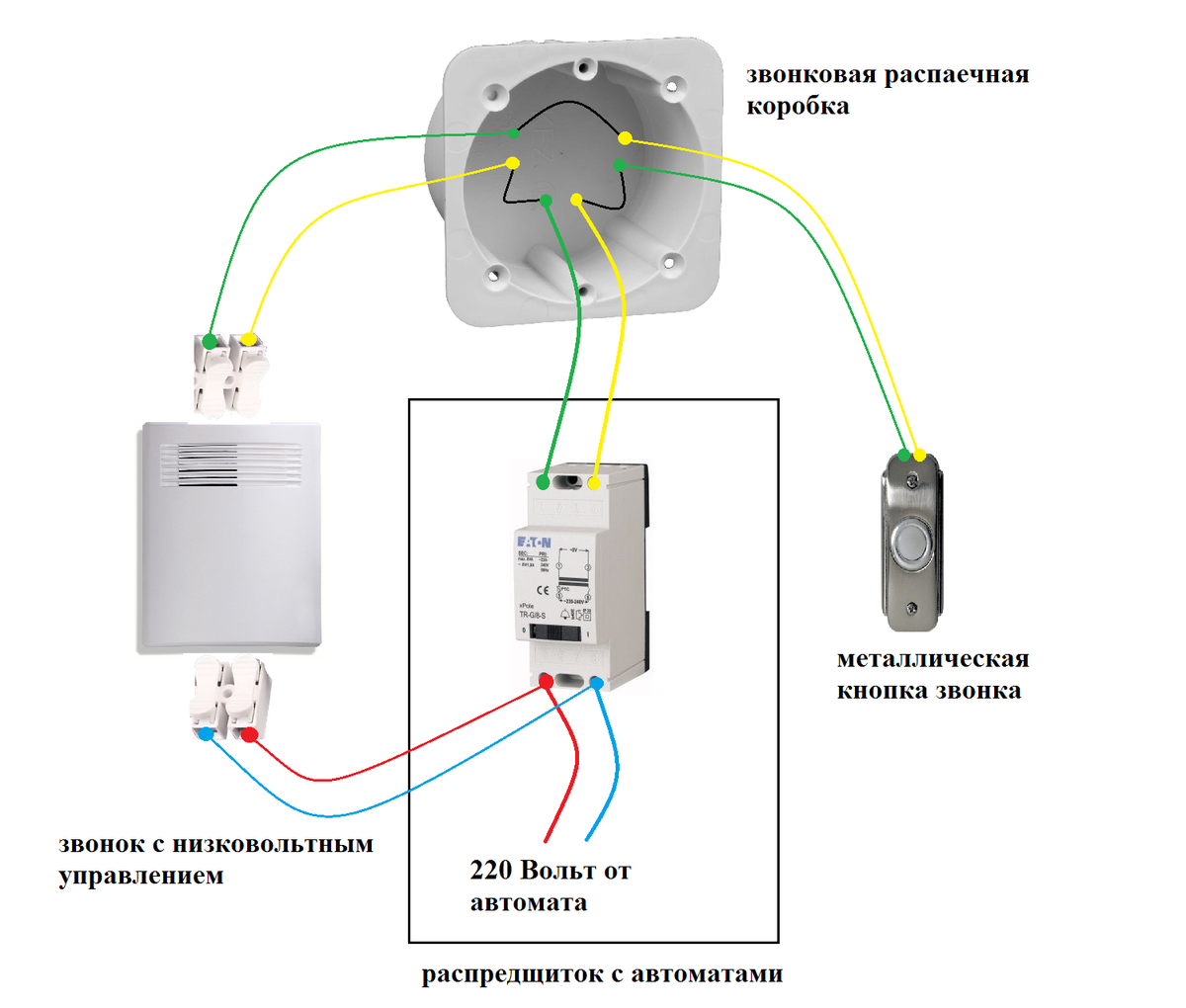

Стандардная схема подсоединения проводного звонка
Выбрать наиболее подходящее место для монтажа кнопки и установки основного сигнального блока.
Процесс установки проводновного звонка несколько сложнее беспроводных устройств
- Отключить все вводные автоматы, расположенные в распределительном электрощитке.
- Высверлить отверстие в стене под прокладку кабеля, соединяющего все элементы электрической цепи.
- От высверленного отверстия провести штробы до места монтажа кнопки и установки сигнального блока. Допускается заменить традиционное штробление проведением открытой проводки внутри специальных кабель-каналов.
Снять переднюю крышку устройства и зафиксировать все элементы на стенах, что позволит получить доступ к внутренней части прибора для выполнения клеммного подключения проводов.
Крышку снять леко, так как на нижней части основания находится специальный зацеп
- Выполнить прямое подключение ноля к основному сигнальному блоку.
- Подсоединить фазную часть кнопки к фазе прибора.
- Выполнить подключение фазы от дверного звонка на соответствующую клемму внутри распределительной коробки.
В обязательном порядке необходимо произвести заземление дверного звонка, что обеспечит безопасную эксплуатацию дверного звонка. После завершения установки нужно убедиться в правильности подключения, после чего включить автоматы в электрощитке и проверить работоспособность устройства.
Видео: схема подключения электрического звонка
Чтобы дверной звонок сохранил корректную работу на протяжении всего периода эксплуатации, необходимо не только подобрать наиболее подходящую модель и правильно осуществить подключение, но и грамотно выбрать место установки. Устройство не следует монтировать вблизи к отопительным приборам и источникам открытого огня, а уличная кнопка обязательно должна быть надёжно защищена от атмосферных осадков.
