Особенности установки выключателя
Установка вакуумного выключателя выполняется в уже имеющиеся ячейки, шкафы КРУ, остающиеся из-под масляных или воздушных выключателей, или монтируются в новую ячейку на этапе строительства распредустройства, подстанции или электроустановки. Болтовые крепления к металлическим конструкциям должны плотно затягиваться, обеспечивая и неподвижность коммутационного аппарата при интенсивных динамических колебаниях.
Весь процесс должен осуществляться в строгом соответствии с требованиями, как указаний завода изготовителя, так и нормативных документов, регламентирующих работу устройств в соответствующей отрасли. Обязательными для применения в любых цепях являются нормативные величины, устанавливаемые ПУЭ. Где указаны расстояния от токоведущих частей до заземленных конструкций, электрические параметры и прочие требования к установке вакуумных выключателей.
После завершения установки и подключения управленческих цепей к блоку контроля выключателем или приводу, необходимо осуществить ряд манипуляций и проверок:
- Очистить поверхность наружных изоляторов от всевозможных засорителей для исключения возможности протекания токов утечки;
- Проверка работоспособности привода, ручное отключение и соответствие обозначения флажка на нем действительному положению –вкл/выкл;
- Испытание изоляционных свойств смонтированного устройства посредством подачи напряжения промышленной частоты;
- Измерение величины переходного сопротивления между контактами;
В случае хранения вакуумного устройства на складе более двух лет, перед подключением к коммутационным цепям необходимо производить комплекс испытаний, чтобы убедиться в прочности промежутка на случай отключения токов кз.
Вакуумные выключатели ВВР-10 (20кА)
Вакуумные выключатели серии ВВР-10 о встроенным пружинно-моторным приводом предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной нейтралью частоты 50Гц с номинальным напряжением 10кВ. Выключатели серии ВВР-10 устанавливается в шкафах КРУ (комплектных распределительных устройств), а также используется для замены маломасляных и электромагнитных выключателей. Принцип работы выключателя основан на гашении электрической дуги, возникающей между контактами в вакууме, обладающей высокой электрической прочностью. Операция включения осуществляется за счет энергии пружин включения, а отключение за счет отключающих пружин и пружин поджатия контактов, которые срабатывают при воздействии одного из электромагнитов отключения или кнопки отключения на защелку привода, удерживающую выключатель во включенном положении.
| Исполнения вакуумных выключателей серии ВВР-10 |
| Вакуумный выключатель ВВР-10-20/630А УХЛ2, 100В, 50Гц (015-08) |
| Примечание: межфазное расстояние 150мм |
| Вакуумный выключатель ВВР-10-20/630А УХЛ2, 220В, 50Гц (015-08) |
| Примечание: межфазное расстояние 150мм |
| Вакуумный выключатель ВВР-10-20/630А УХЛ2, 100В, 50Гц (017-08) |
| Примечание: межфазное расстояние 180мм |
| Вакуумный выключатель ВВР-10-20/630А УХЛ2, 220В, 50Гц (017-08) |
| Примечание: межфазное расстояние 180мм |
| Вакуумный выключатель ВВР-10-20/630А УХЛ2, 100В, 50Гц (028-09) |
| Примечание: межфазное расстояние 200мм |
| Вакуумный выключатель ВВР-10-20/630А УХЛ2, 220В, 50Гц (028-09) |
| Примечание: межфазное расстояние 200мм |
| Вакуумный выключатель ВВР-10-20/1000А УХЛ2, 100В, 50Гц (015-09) |
| Примечание: межфазное расстояние 150мм |
| Вакуумный выключатель ВВР-10-20/1000А УХЛ2, 220В, 50Гц (015-09) |
| Примечание: межфазное расстояние 150мм |
| Вакуумный выключатель ВВР-10-20/1000А УХЛ2, 100В, 50Гц (017-09) |
| Примечание: межфазное расстояние 180мм |
| Вакуумный выключатель ВВР-10-20/1000А УХЛ2, 220В, 50Гц (017-09) |
| Примечание: межфазное расстояние 180мм |
| Вакуумный выключатель ВВР-10-20/1000А УХЛ2, 100В, 50Гц (028-10) |
| Примечание: межфазное расстояние 200мм |
| Вакуумный выключатель ВВР-10-20/1000А УХЛ2, 220В, 50Гц (028-10) |
| Примечание: межфазное расстояние 200мм |
| Вакуумный выключатель ВВР-10-20/1600А УХЛ2, 100В, 50Гц (028-11) |
| Примечание: межфазное расстояние 200мм |
| Вакуумный выключатель ВВР-10-20/1600А УХЛ2, 220В, 50Гц (028-11) |
| Примечание: межфазное расстояние 200мм |
Вакуумные выключатели серии ВВР-10, прошедшие процедуру обязательного декларирования, обладают знаками соответствия стандартам качества. Применение вакуумных выключателей серии ВВР-10 позволяет полностью отказаться от затрат на обслуживание выключателя, так как на протяжении всего срока службы, выключатели серии ВВР-10 не требуют проведения средних и капитальных ремонтов. Весь ассортимент продукции производимый нашей компанией прошел процедуры сертификации стандартам качества.
Руководство по эксплуатации на вакуумные выключатели серии ВВР-10 —
Принцип действия
Работа вакуумных выключателей, независимо от номинала напряжения (6, 10, 35 кВ), подчиняется определенным принципам. Вся теория их использования строится вокруг явления возникновения дуги между размыкаемыми/замыкаемыми контактами. Причиной ее возникновения является ток коммутации, вызывающий процесс ионизации, испарения металла на контактных поверхностях. Пар закономерно образует плазму, являющуюся токопроводящим элементом. За счет зоны вакуума, куда происходит испарение, в момент, когда значение тока достигает о, дуга угасает, пар мгновенно конденсируется. Одновременно происходит восстановление напряжения на контактах.
Масляные выключатели
Различают масляные выключатели двух видов – баковые и маломасляные. Методы деионизации дугового промежутка в этих выключателях одинаковы. Различие заключается лишь в изоляции контактной системы от заземленного основания и в количестве масла.
До недавнего времени в эксплуатации находились баковые выключатели следующих типов: ВМ-35, С-35, а также выключатели серии У напряжением от 35 до 220 кВ. Баковые выключатели предназначены для наружной установки, в настоящее время не производятся.
Основные недостатки баковых выключателей: взрыво- и пожароопасность; необходимость периодического контроля за состоянием и уровнем масла в баке и вводах; большой объем, масла, что обусловливает большую затрату времени на его замену, необходимость больших запасов масла; непригодность для установки внутри помещений.
Принцип работы
Вакуумный выключатель (10 кВ, 6 кВ, 35 кВ – не имеет значения) обладает определенным принципом работы. Когда размыкаются контакты, в промежутке (в вакууме) ток коммутации создает электрический разряд – дугу. Ее существование поддерживается за счет испаряющегося металла с поверхности самих контактов в промежуток с вакуумом. Образованная парами ионизированного металла плазма – проводящий элемент. Она поддерживает условия протекания электрического тока. В тот момент, когда кривая переменного тока проходит через ноль, электрическая дуга начинает гаснуть, а пары металла фактически мгновенно (за десять микросекунд) восстанавливают электрическую прочность вакуума, конденсируясь на поверхностях контактов и внутренностях дугогасящей камеры. В это время восстанавливается напряжение на контактах, которые к тому моменту уже разведены. Если остаются после восстановления напряжения перегретые локальные участки, то они могут стать источниками эмиссии частичек заряженных, что вызовет пробой вакуума и протекание тока. Для этого используют управление дугой, поток тепла равномерно распределяют на контактах.
Вакуумный выключатель, цена на который зависит от фирмы-производителя, благодаря своим эксплуатационных свойствам, может сэкономить значительное количество ресурсов. В зависимости от напряжения, изготовителя, изоляции цены могут колебатся от 1500 у.е. до 10000 у.е.

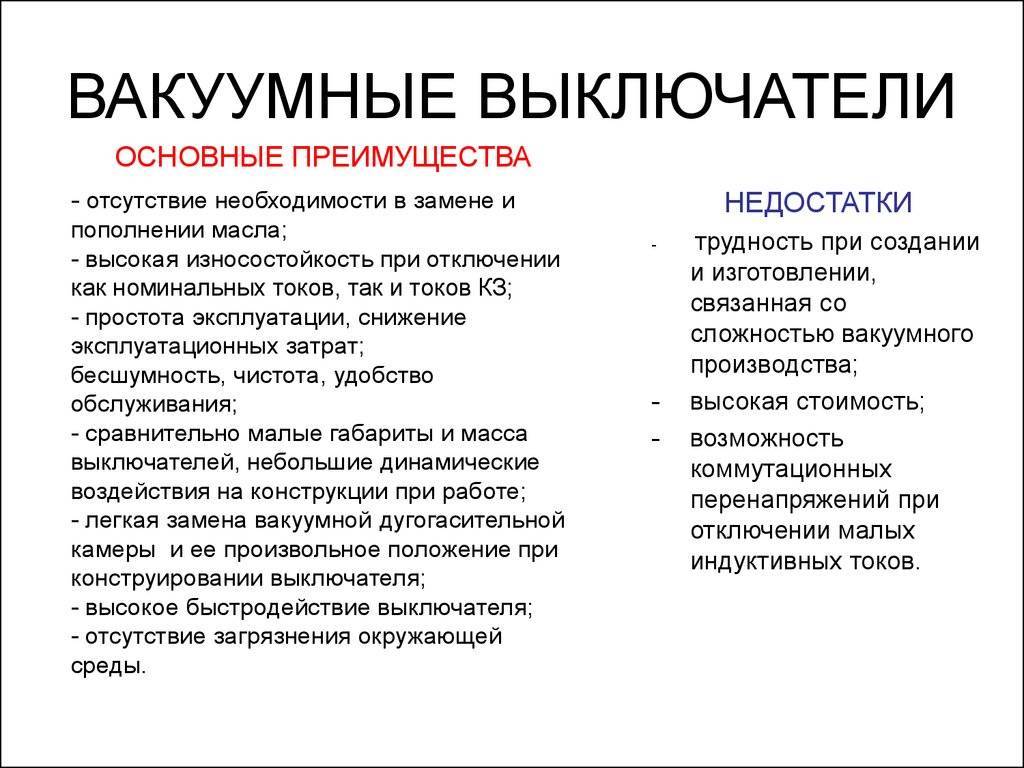

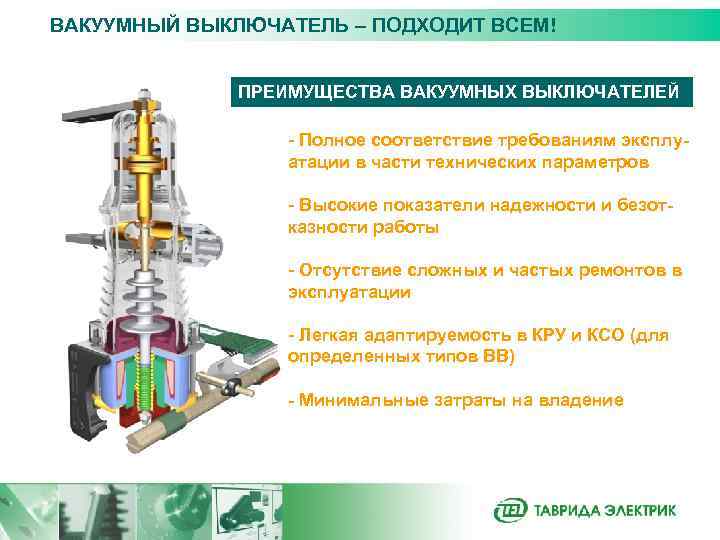

Плюсы и минусы использования
Вакуумные выключатели постепенно вытесняют с рынка масляные или элегазовые устройства. Объясняется это достоинствами, которыми они обладают над другими коммутаторами:
- простая установка вакуумных аппаратов на место устаревших маслонаполненных;
- легкость ремонта и технического обслуживания;
- повышенный срок эксплуатации;
- малые габаритные размеры и масса;
- пониженный риск возгорания аппарата;
- сейсмостойкость и общая устойчивость к вибрации;
- хорошие экологические характеристики.
- плохая устойчивость к токам КЗ;
- повышенная стоимость устройства;
- риск перенапряжений при отключении;
- устройство не включается без дежурного источника питания.
Дополнительная информация. К недостаткам маслонаполненных коммутаторов относится повышенная взрывоопасность. При развитии в них дуговых процессов масло активно выделяет горючие пары. При недостаточном наполнении дугогасящих камер возможен взрыв. Таким образом, вакуумный прибор на порядок безопаснее масляного.

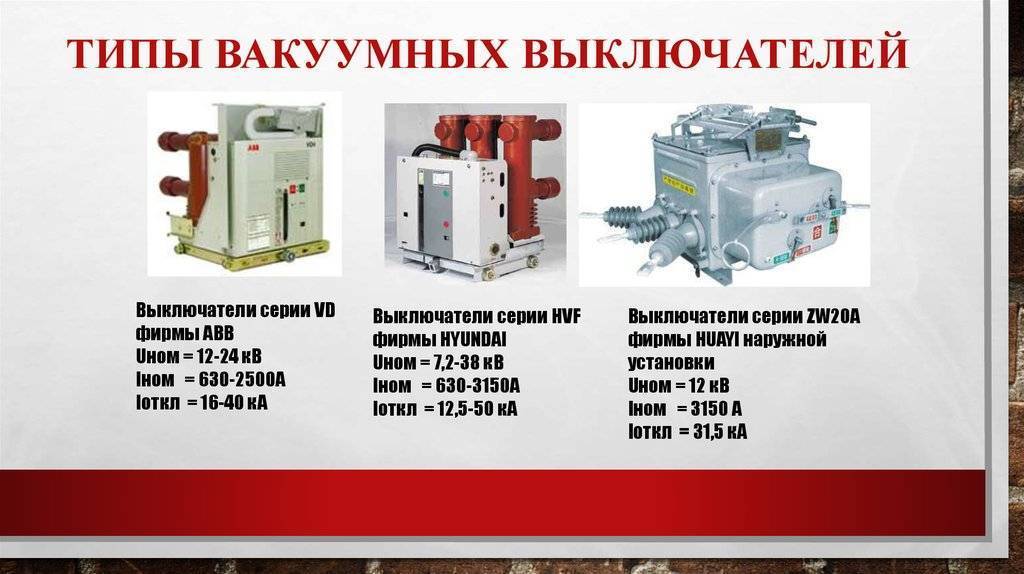

Вакуумные выключатели
Для повышения качества поставляемой энергии от электрических сетей, распределительные устройства комплектуются современными высоковольтными выключателями с вакуумной дугогасительной средой.
Благодаря качественному отличию от устаревших автоматических выключателей, вакуумные выключатели используются и для вновь возводимых подстанций, и для замены коммутационного оборудования на уже существующих.
- 1. Назначение
- 2. Устройство и принцип действия
- 3. Принцип гашения электрической дуги
- 4. Преимущества и недостатки вакуумных выключателей
- 5. Особенности эксплуатации
- 6. Особенности выбора
- 7. Сферы применения вакуумных выключателей
- Выводы
Ряд преимуществ вакуумных дугогасительных устройств обуславливается более эффективным принципом гашения дуги и создает предпосылки для предотвращения аварийных режимов энергосистемы и позволяет существенно сократить затраты на обслуживание.
Рисунок 1 – Общий вид вакуумного автоматического выключателя
Вакуумный выключатель — это устройство, предназначенное для эксплуатации в составе электрических высоковольтных сетей. Название он унаследовал от особенности конструкции – вакуумной камеры, благодаря которой достигается моментное гашение электрической дуги. Прибор используют в качестве коммутаторов, призванных выполнять отключение оборудования на случай аварийных ситуаций.
Включение
В отключенном положении выключателя контакты вакуумной камеры (ВДК) удерживаются в разомкнутом состоянии действием отключающей пружины, которое передаётся на подвижный контакт ВДК посредством тягового изолятора. Для включения модуля на обмотку электромагнитного привода разряжается на предварительно заряженный включающий конденсатор блока управления. Импульс тока, протекающий по обмотке электромагнитного привода в результате разряда конденсатора, создаёт магнитное поле в зазоре между якорем и плоским магнитопроводом.
По мере роста тока в обмотке электромагнитного привода сила электромагнитного притяжения между якорем и плоским магнитопроводом возрастает до величины, превышающей силу удержания, создаваемую пружиной отключения. В этот момент якорь привода начинает двигаться по направлению к магнитопроводу, толкая тяговый изолятор и подвижный контакт ВДК.
В процессе движения якоря по направлению к магнитопроводу воздушный зазор уменьшается, благодаря чему сила притяжения якоря увеличивается. Быстро растущая электромагнитная сила стремительно ускоряет движущиеся части модуля до скорости примерно 1 м/с. Такая скорость является оптимальной для процесса включения и позволяет избежать дребезга контактов при их соударении, существенно снижая при этом вероятность пробоя вакуумного промежутка до момента замыкания контактов.
Ускоряющий якорь генерирует в витках обмотки электромагнитного привода противо ЭДС, которая препятствует дальнейшему нарастанию тока в обмотке и даже несколько снижает его.
В момент замыкания контактов подвижный контакт останавливается, а якорь продолжает своё движение ещё на 2 миллиметра, поджимая контакты через пружину дополнительного поджатия контактов.
Достигнув плоского магнитопровода, якорь останавливается, примагнитившись к магнитопроводу привода. В момент остановки якоря он перестаёт индуцировать противо-ЭДС, что приводит к росту тока, необходимого для насыщения кольцевого постоянного магнита до достижения им необходимых магнитных свойств.
Намагниченный до насыщения кольцевой магнит создаёт мощный остаточный магнитный поток, достаточный для удержания якоря привода (и соответственно, контактов модуля) во включенном положении даже после отключения включающего тока вспомогательным контактом.
Испытания на стойкость к механическим воздействиям показали, что усилие удержания, развиваемого постоянным магнитом, достаточно для того, чтобы удерживать модуль во включенном положении так долго, как это необходимо по условиям эксплуатации, даже при воздействии вибрационных и ударных нагрузок.
Отключающая пружина привода также сжимается в процессе движения якоря, накапливая потенциальную энергию для выполнения операции отключения модуля.
Перемещение якоря передаётся на синхронизирующий вал, поворачивая его в процессе перемещения на угол 44°, для обеспечения индикации состояния модуля, управления вспомогательными контактами и приведения в действие блокировочных механизмов распредустройства.
Устройство и принцип действия
Вакуумные выключатели предназначены для совершения коммутационных операций в электроснабжающих сетях высокого напряжения. Конструктивно вакуумный выключатель состоит из трех отдельных полюсов или колонок (по одной на каждую фазу). Все колонки устанавливаются на одном приводе посредством опорного изолятора из полимера, фарфора или текстолита. У каждой из них имеются два вывода для подключения ошиновки.

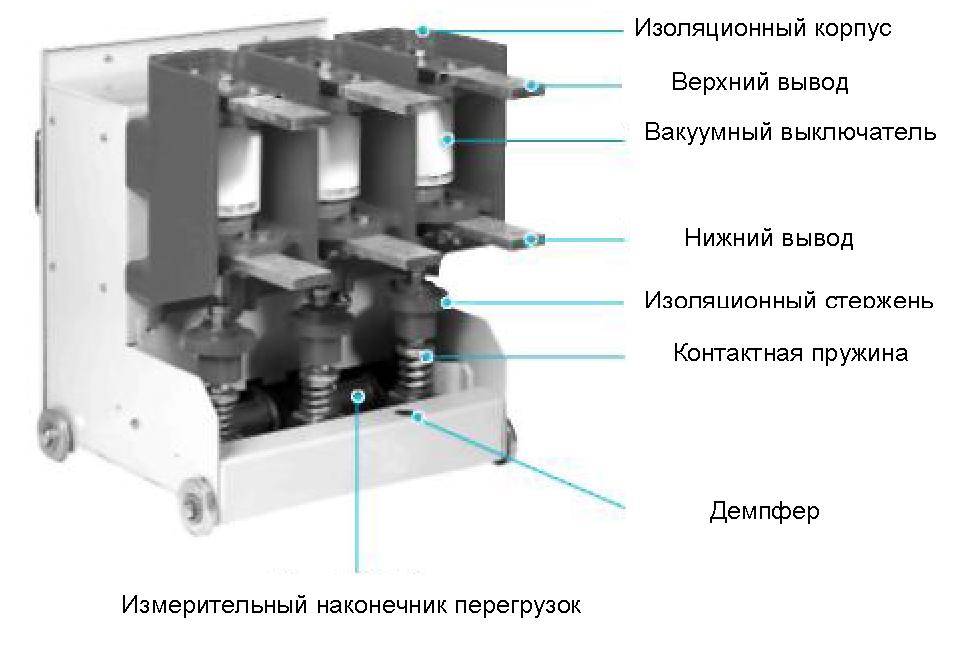

Общий вид вакуумного автоматического выключателя
Устройство вакуумного выключателя.
Из картинки ниже видно, что внутри устройство состоит из двух контактов, подведенных под соответствующие потенциалы полюсов. Один из них выполняется подвижным, второй стационарным, как и в других типах выключателей. Силовые контакты вакуумного выключателя располагаются внутри герметичной камеры, способной сохранять вакуум в течении длительного периода времени (несколько десятков лет). Для чего в состав камеры включаются специальные металлические сплавы и керамические добавки. Именно этот элемент стал камнем преткновения для реализации такого выключателя в 30-е годы прошлого века.
Современные технологии предоставляют возможность сохранения вакуума внутри емкости, в том числе, с учетом динамических нагрузок, которые ей приходится претерпевать во время коммутаций. Для постоянного поддержания состояния сильно разреженной газовой среды, внутри вакуумной камеры, устройство комплектуется сильфонным компонентом. Он исключает возможность проникновения воздуха или другого газа внутрь вакуумной камеры при перемещении подвижного контакта.

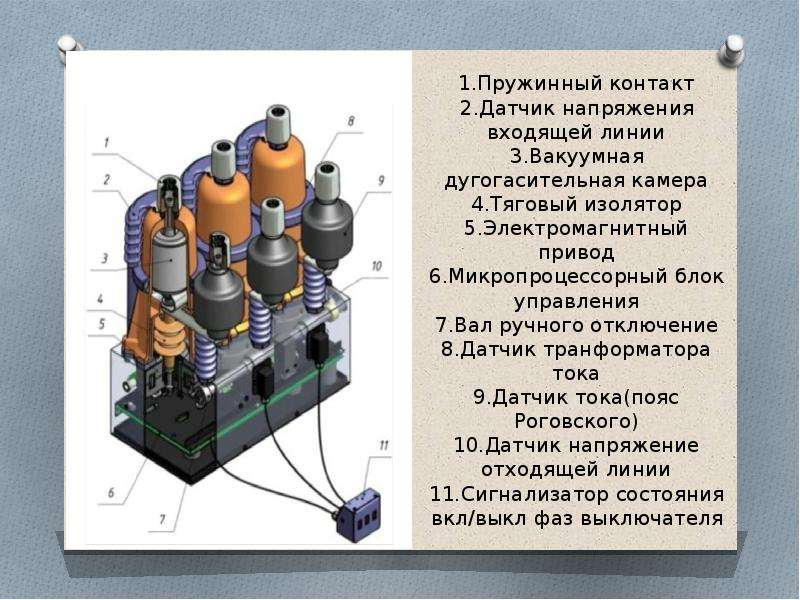

Конструкция вакуумного выключателя
Принцип гашения электрической дуги.
При разрыве контактов между поверхностями возникает ионизация пространства. Если в воздушных выключателях с методом электромагнитного дутья эту ионизацию искусственно растягивают на несколько метров, а в элегазовых и масляных выключателях стараются погасить диэлектрическим материалом, то в вакуумных применяется другая технология. Основной принцип основан на том, что в идеальном вакууме отсутствует какое-либо вещество, способное к выделению заряженных частиц. Поэтому в момент разделения контактов, из-за разности потенциалов, единственным источником ионизации являются пары раскаленного металла.
Они продолжают движение между контактными поверхностями, но при переходе синусоиды электрического тока через ноль, заряженные частицы утрачивают энергию для ионизации и перемещения, их место быстро занимает пустое пространство с высокой электрической прочностью и дуга рвется. Ионы металлов примыкают к ближайшей поверхности – контактам или стенкам камеры. Такой принцип действия позволяет сократить время на прекращение горения дуги и предоставляет ряд преимуществ, в сравнении с другими типами коммутационных аппаратов. Но чрезмерные коммутационные перенапряжения могут привести к деформации поверхности, что будет препятствовать нормальному замыканию контактов, увеличит переходное сопротивление и вызовет перегрев внутри вакуумной камеры.
Сферы применения вакуумных выключателей
- В распределительных электроустановках электрических станций и подстанций.
- В металлургии для питания печных трансформаторов, снабжающих оборудование для выплавки стали.
- В нефтегазовой и химической промышленности на пунктах перекачки, переключающих пунктах и трансформаторных подстанциях.
- Для работы первичных и вторичных цепей тяговых подстанций на железнодорожном транспорте, осуществляет питание вспомогательного оборудования и не тяговых потребителей.
- На горнодобывающих предприятиях для питания комбайнов, экскаваторов и других видов тяжелой техники от комплектных трансформаторных подстанций.
Ручное включение и отключение
В соответствии с требованиями ГОСТ 687-78 ручное включение выключателя не является обязательным. Для реализации этого режима при отсутствии оперативного напряжения используется так называемый «вспомогательный вход по питанию» БУ/TEL или блок автономного питания BAV/TEL.
Попытка включить выключатель вручную путём воздействия на вал или другим образом может привести к выходу его из строя.
Ручное отключение осуществляется путём механического воздействия на кнопку ручного отключения, которая в свою очередь воздействует через вал привода на якоря электромагнитов и разрывает магнитную систему.Пользоваться кнопкой ручного отключения только в случае невозможности отключения выключателя от блока управления.
Эксплуатация вакуумных выключателей BB/TEL–6(10)
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ВЫКЛЮЧАТЕЛЕЙ BBTEL – 6 (10)
1 Область применения |
2 Общие сведения. |
3 Критерии и пределы безопасного состояния. |

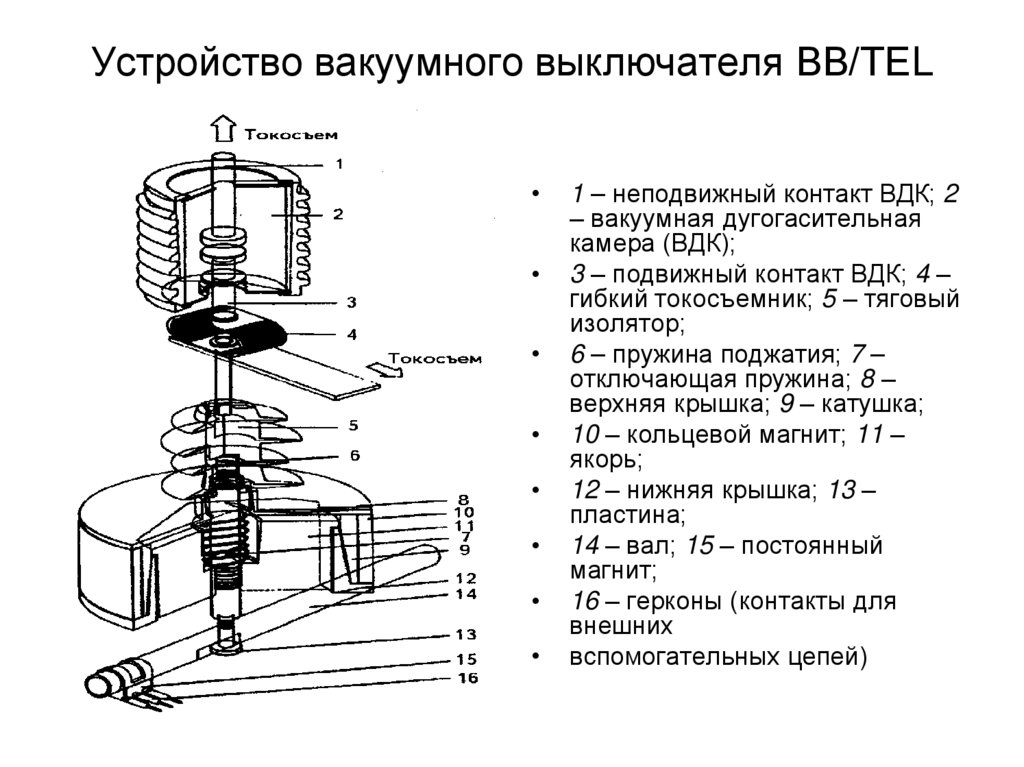

4 Устройство выключателя. |
4.1 Основные части и узлы
|
5.1 Включение |
6 Установка и эксплуатация выключателя Приложение 1 . |
Знание настоящей инструкции обязательно для:
- начальника, мастера группы подстанций и ЦРО службы подстанций;
- оперативного, оперативно-производственного персонала службы подстанций;
- производственного персонала группы подстанций и ЦРО службы подстанций.
Правила выбора и монтажа
Выключатель выбирают на основании его технических характеристик. Учитывают рабочие параметры уже действующих схем электрических сетей. Выбор осуществляется исходя из максимальных показателей рабочих режимов сети.
Номинальное напряжение должно быть равным или большим, чем номинальное напряжение электрической сети. Выбор по длительному рабочему току производится исходя из максимально возможных параметров. Уставки защит обоснуются расчетами работы при наиболее тяжелых режимах.
Установка вакуумного выключателя проводится с соблюдением всех требований, указанных в нормативно-технической документации, с учетом организационных и технических мероприятий для безопасных работ.
Перед началом монтажа выключателя необходимо убедиться в комплектности и отсутствии дефектов путем внешнего осмотра. При обнаружении на поверхности изоляторов сколов или трещин установка оборудования не допускается.
После проверки внешние поверхности очищаются ветошью без ворса
При этом уделяется особое внимание очистке изоляции полюсов выключателя. Перед установкой коммутационного аппарата проверяется работоспособность и целостность схемы вторичных цепей путем включения и отключения выключателя
МЕРЫ БЕЗОПАСНОСТИ
При испытании изоляции промежутка между контактами полюса выключателя (контакты камеры разомкнуты) вне КРУ напряжением промышленной частоты 32 кВ и выше для защиты персонала от возможного воздействия рентгеновского излучения, в случае пробоя изоляции по поверхности или внутри ВДК, установить защитный экран, выполненный из стального листа толщиной не менее 2 мм или из стекла марки ТФ-5 по ГОСТ 9541-75 толщиной не менее 12,5 мм. Экран должен быть установлен между обслуживающим персоналом и выключателем, на расстоянии 0,5 м от выключателя.
В нормальных эксплуатационных условиях защита обслуживающего персонала от рентгеновского излучения не требуется.
Во время выполнения работ по техническому обслуживанию запрещается работа людей на участке схемы, отключённой только вакуумным выключателем. Обязательно дополнительное отключение участка схемы разъединителем с видимым разрывом электрической цепи.
При проведении работ на выключателе руководствоваться требованиями действующих «Правил безопасной эксплуатации электроустановок», «Правил технической эксплуатации электрических станций и сетей», «Правил устройства электроустановок».
ПРИЛОЖЕНИЕ 1
Таблица – Учет расходования коммутационного ресурса выключателя
№п/п | Учет количества коммутаций | Учет отключенных токов к.з. | ||||||
Дата записи | Причина, период | Значение тока | Количество коммутаций | Дата записи | Причина | Значение тока к.з. | Количество коммутаций | |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
ПРИЛОЖЕНИЕ 2
Таблица – Характеристики выключателя BB/TEL
Энергия дуги
Горение дуги в элегазе при отключении основано на генерации дугой высокотемпературной проводящей плазмы. Для гашения дуги необходимо иметь дугогасящую камеру, обеспечивающую одновременно охлаждение и выдувание плазмы элегазом под высоким давлением. В связи с этим, современные элегазовые дугогасящие камеры представляют собой сложную конструкцию, состоящую более чем из 20 подвижных механических частей.
Рис. 15 Энергия дуги Горение дуги в вакуумной камере при отключении токов основано на проводящей среде паров металла контактов, которая еще до полного расхождения контактов конденсируется в течение нескольких микросекунд и диэлектрическая прочность вакуума восстанавливается полностью . Это явление в значительной мере обеспечивается тем, что энергия горения дуги паров металла из специально подобранных сплавов контактных материалов, в вакууме гораздо меньше, чем энергия горения дуги в плазме элегаза в дугогасительной камере элегазового выключателя (рис. 15). При этом вакуумная дугогасительная камера имеет только две подвижные части (рис. 12.).

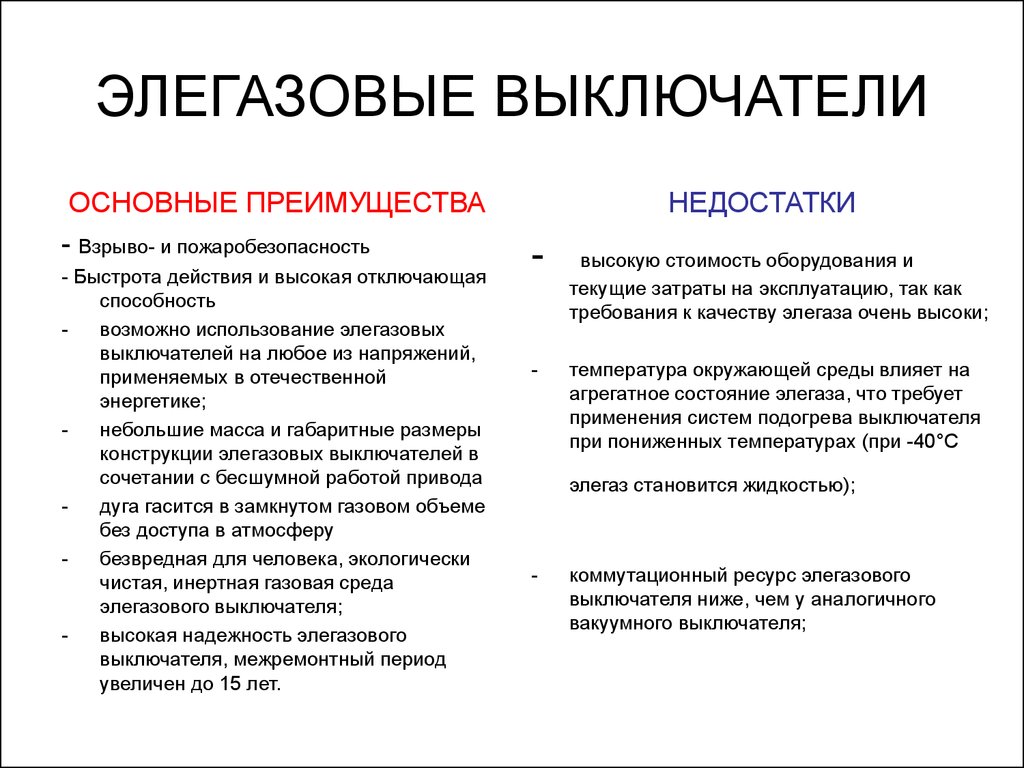

Свойства элегаза.
Элегаз (электротехнический газ) представляет собой шестифтористую серу SF6 . При рабочих давлениях и обычной температуре элегаз — бесцветный, без запаха, не горюч, в 5 раз тяжелее воздуха. Элегаз не стареет, т.е, не меняет своих свойств с течением времени, при электрическом разряде распадается, но быстро рекомбинирует, восстанавливая первоначальную диэлектрическую прочность. При температурах до 1000 К элегаз инертен и нагревостоек, до температур Порядка 500 К химически не активен и не агрессивен по отношению к металлам, литьевой смоле и резинам. Элегаз является «электроотрицательным» газом. Его молекулы в электрическом поле обладают способностью захватывать электроны, образуя малоподвижные, тяжелые отрицательные ионы. Благодаря этому элегаз обладает высокой электрической прочностью. При давлении 0,23 МПа разрядное напряжение в элегазе равно разрядному напряжению трансформаторного масла. В элегазе при атмосферном давлении может быть погашена дуга с током, в несколько раз превышающим ток, отключаемый в воздухе при том же давлении молекулы элегаза улавливают электроны дугового столба; потеря электронов делает дугу неустойчивой, и она легко гаснет. В струе элегаза, т.е, при газовом дутье, электроны из дугового столба поглощаются еще более интенсивно. Эксплуатационная способность элегаза улучшается в равномерном поле, поэтому конструкция отдельных элементов выключателя должна обеспечивать наибольшую равномерность и однородность электрического поля. В неоднородном поле появляются местные перенапряженности электрического поля, которые вызывают коронирующие разряды. Под действием этих разрядов элегаз разлагается, образуя низшие фториды, действующие неблагоприятно на конструкционные материалы, используемые в дугогасящем устройстве. Во избежание разрядов поверхности металлических экранов, выравнивающих поле, должны быть чистыми, гладкими, без заусенцев. Грязь, пыль, металлические частицы на поверхности экранов создают локальную неоднородность поля, ухудшающую электрическую прочность элегазовой изоляции. Высокая диэлектрическая прочность элегаза обеспечивает высокую степень изоляции при минимальных размерах и расстояниях, а надежное гашение дуги и охлаждаемость элегаза увеличивают отключающую способность выключателей и уменьшают нагрев токоведущих частей. Применение элегаза позволяет при прочих равных условиях увеличить токовую нагрузку на 25 %. Недостатком элегаза является переход его в жидкое состояние при сравнительно высоких температурах (-40°С), что определяет дополнительные требования к температурному режиму элегазового оборудования в эксплуатации, например, бак элегазового выключателя нагревают до +12С.
Советуем изучить В чем измеряется работа тока
Воздушные выключатели
В воздушных выключателях гашение дуги происходит сжатым воздухом при давлении 2-4 МПа, а изоляция токоведущих частей и дугогасительного устройства осуществляется фарфором или другими твердыми изолирующими материалами. Конструктивные схемы воз-душных выключателей различны и зависят от их номинального напряжения, способа создания изоляционного промежутка между контактами в отключенном положении, способа подачи сжатого воздуха в дугогасительное устройство.
В выключателях на большие номинальные токи имеется главный и дугогасительный контур подобно маломасляным выключателям МГ и МГГ. Основная часть тока во включенном положении выключателя проходит по главным контактам 4, расположенным открыто. При отключении выключателя главные контакты размыкаются первыми, после чего весь ток проходит по дугогасительным контактам, заключенным в камере 2. К моменту размыкания этих контактов в камеру подается сжатый воздух из резервуара 1, создается мощное дутье, гасящее дугу. Дутье может быть продольным или поперечным.
Необходимый изоляционный промежуток между контактами в отключенном положении создается в дугогасительной камере путем разведения контактов на достаточное расстояние. Выключатели, выполненные по конструктивной схеме с открытым отделителем, изготовляются для внутренней установки на напряжение 15 и 20 кВ и ток до 20000 А (серия ВВГ). В данном типе выключателей после отключения отделителя 5 прекращается подача сжатого воздуха в камеры и дугогасительные контакты замыкаются.
Конструктивные схемы воздушных выключателей 1 – резервуар со сжатым воздухом; 2 – дугогасительная камера; 3 – шунтирующий резистор; 4 – главные контакты; 5 – отделитель; 6 – емкостный делитель напряжения на 110 кВ – два разрыва на фазу (г)
В воздушных выключателях для открытой установки на напряжение 35 кВ (ВВ-35) достаточно иметь один разрыв на фазу.
В выключателях напряжением 110 кВ и выше после гашения дуги размыкаются контакты отделителя 5 и камера отделителя остается заполненной сжатым воздухом на все время отключенного положения. При этом в дугогасительную камеру сжатый воздух не подается и контакты в ней замыкаются.
По данной конструктивной схеме созданы выключатели серии ВВ на напряжение до 500 кВ. Чем выше номинальное напряжение и чем больше отключаемая мощность, тем больше должно быть разрывов в дугогасительной камере и в отделителе.
По конструктивной схеме рис, г выполняются воздухонаполненные выключатели серии ВВБ. Напряжение модуля ВВБ 110 кВ при давлении сжатого воздуха в гасительной камере 2 МПа. Номинальное напряжение модуля выключателя серии ВВБК (крупномодульного) составляет 220 кВ, а давление воздуха в гасительной камере 4 МПа. Аналогичную конструктивную схему имеют выключатели серии ВНВ: модуль напряжением 220 кВ при давлении 4 МПа.
Для выключателей серии ВВБ количество дугогасительных камер (модулей) зависит от напряжения (110 кВ – одна; 220 кВ – две; 330 кВ – четыре; 500 кВ – шесть; 750 кВ – восемь), а для крупномодульных выключателей (ВВБК, ВНВ) количество модулей соответст-венно в два раза меньше.
Эксплуатация и техническое обслуживание
Неприхотливые в обслуживании вакуумные выключатели рекомендуется проверять не реже 1 раза в 4 года. Но периодичность может быть иная. Все зависит от конструктивного исполнения коммутационного аппарата и регламентируется в технической документации.
Обслуживание вакуумных выключателей подразумевает проверку изоляторов на наличие трещин, сколов, загрязнения и следов разрядов.
Камера полюса герметичная, вакуум сохраняется весь срок службы устройства. Поэтому полюса не ремонтируют, а заменяют целиком.
Вдобавок проводятся различные электротехнические испытания:
• Измерение сопротивления изоляции.
• Испытание повышенным напряжением.
• Проверка механических частей.
• Замер времени срабатывания.
• Осмотр состояния контактов (метод основан на измерении сопротивления постоянному току).
После всех проведенных испытаний составляется нормативный документ, свидетельствующий о работоспособности аппарата или его непригодности к дальнейшей эксплуатации.
