Устройство вентиляции в частном доме: трубы, дымоход, конденсат

Сборка дымохода по дыму или по конденсату

Существует две схемы сборки, которые нужно рассматривать по отдельности, выявляя наличие положительных и отрицательных сторон. Но не стоит забывать при выборе системы монтажа о вреде жидкости, ведь специалисты отмечают самые невероятные для понимания человека ситуации.

Если привести конкретный пример, то были дымоходы, в которых настолько много скапливалось воды, что она начинала промерзать. А подобный эксцесс приводит не к чему иному, как к разрыву конструкции, это приводит к ее замене.

Сборка по конденсату

Эта схема предполагает вставку верхней части трубы во внутреннюю. В такой ситуации вода беспрепятственно стекает вниз, где она испарятся за счет горения печи или устраняется сборником конденсата. Из положительных сторон подобного исполнения можно отметить:

1. Утеплитель дымохода остается в сухом состоянии.
2. Срок службы существенно увеличивается.
3. Сырость и запах гари устраняются.
4. Высокий показатель безопасности.

По пути к пламени большинство жидкости попросту высыхает, а вода не сможет навредить утеплителю, так как тяга препятствует этому, выталкивая ее.

Сборка по дыму

Подобный тип конструкции нельзя назвать максимально практичным и безопасным, специалисты отмечают наибольшие проблемы при использовании такой схемы.

Из минусов стоит отметить следующее:

1. Противопожарные свойства теряются.
2. Утеплитель быстро разрушается.
3. Распространены наружные повреждения дымохода.
4. Срок службы изделия низкий.

Верхняя труба вставляется поверх предыдущей части, что делает стыки всех элементов очень уязвимыми. В утеплитель также будут постепенно просачиваться капли воды, на участках образуются отложения ржавчины, и целостность будет нарушена.

Профилактика

Для того, чтобы конденсата в дымоходе образовывалось как можно меньше, необходимо придерживаться следующих правил:

1. В дымоходный канал, выполненный из кирпича, помещают металлическую трубу (т.е. выполняют процедуру «гильзование»). Таким образом вам будет гораздо легче очищать канал от сажи. Помимо этого, его герметизируют и утепляют: конденсата в таком случае образуется гораздо меньше, и отводится он быстрее.
2. Следует установить специальное устройство, предназначенное для сбора конденсата. Лучше всего это разместить его на участке, где пересекается вертикальная и горизонтальная часть канала: тут отбирать влагу из потока газа удобнее всего. В процессе обслуживания конденсатосборника нужно будет периодически удалять из него накопившуюся жидкость.
3. Топливо должно быть качественным и хорошо высушенным.
4. Дымоход нужно регулярно чистить. Лучшее всего осуществлять это в середине осени, в преддверии начала отопительного сезона.
5. При необходимости нужно сразу ремонтировать дымоход.

Подводя итог всего вышеописанного, стоит сказать, что появление конденсата в дымоходной трубе — это неизбежное явление. Однако в ваших силах вовремя предотвратить этот негативный процесс. А регулярные профилактические процедуры помогут снизить количество образуемого конденсата.

Какие бывают трубы для систем вентиляции и чем они отличаются друг от друга

Монтаж вентиляции — это обязательная процедура, продиктованная санитарными нормами. Установка этой системы в санузлах, кухнях и саунах является необходимостью. Трубы для вентиляции имеют множество видов и отличаются по своим характеристикам. Чтобы выбрать нужные изделия для ваших целей, следует изучить их свойства подробнее.

Вентиляция необходима практически во всех помещениях и для ее монтажа можно использовать разные типы труб

• 1 Требования к вентиляционным трубам
• 2 Основные элементы вентиляционных систем
• 3 Трубы для вентиляции. Виды и характеристики 3.1 Металлические
• 3.2 Оцинкованные трубы
• 3.3 Трубы из чёрной стали и нержавейки
• 3.4 Пластмассовые трубы
• 3.5 Гофрированные трубы

4 Можно ли сделать вентиляцию из канализационных ПВХ труб?
5 Сэндвич-трубы
6 Выбор необходимой конструкции
7 Особенности и правила установки вентиляционных систем

Профилактические меры

Для повышения стойкости тела дымохода к агрессивному воздействию конденсата нам придется предпринять следующие шаги:

• Вмонтировать в воздуховод канал из химически стойкого материала. Обычно асбестоцементные трубы или кирпичные дымоходы гильзируют вставками из нержавейки – высоколегированной стали, устойчивой к агрессивному воздействию химически активных веществ.
• Установить в точке пересечения горизонтального канала (от топки) и вертикального участка (к улице) конденсатосборник для дымохода – стальной стакан, расположенный ниже узла сопряжения.

В итоге, мы не остановим процесс образования конденсата, но оградим основной конструкционный материал дымохода от агрессивных веществ, разрушающих целостность канала. Конденсат стечет по трубам в емкость для сбора, опорожняемую по мере необходимости. Поэтому указанная методика является одним из самых эффективных средств борьбы с конденсатом – она устраняет последствия, не влияя на сам процесс образования химически активных веществ.

Разумеется, изначальная сборка дымохода по конденсату, как источнику угрозы целостности канала, позволяет добиться существенно лучших результатов: ведь вставка-гильза снижает тягу, заузив сечение воздуховода. Однако монтаж кислотостойкой гильзы и конденсатосборника стоит намного дешевле демонтажа старого канала и строительства нового дымохода.

Определение вероятности конденсатообразования

Вычисления можно осуществить, если конденсат образуется в результате большого выброса пара и перегрева стенок дымохода, а также известна мощность работающего оборудования. Усредненная норма выделения тепла — 1 кВт на 10 кв. м.

Формула актуальна для помещений с потолками ниже 3 м:

MK = S*УМК/10

МК — мощность котла (кВт);

S — площадь здания, где установлено оборудование;

УМК — показатель, зависящий от климатической зоны.

Показатель для различных климатических зон:

• юг — 0,9;
• север — 2;
• средние широты — 1,2.

При эксплуатации двухконтурного котла, получившийся показатель MK следует умножить на дополнительный коэффициент (0,25).

Причины появления конденсата

В физике существует понятие «точка росы». Это участок системы, где всегда наблюдается снижение температуры (например, участок трубы или стены в месте перехода из отапливаемого помещения на холодный чердак).

В этом месте вода переходит из газообразного состояния в жидкое и оседает под своей тяжестью на внутренней поверхности трубы или на стенах. Иными словами, при существенном снижении температуры на одном из участков инженерной системы водяной пар неизбежно конденсируется.

Повышенная влажность воздуха – основная причина возникновения конденсата. Влага проникает в воздуховоды из улицы или помещений разными путями, но конденсат образуется по следующим причинам:

• при нарушении герметичности воздуховодов;
• при недостаточном утеплении инженерных коммуникаций;
• из-за ошибок в утеплении труб;
• при использовании бракованных изоляционных материалов;
• из-за засорения вентиляционных каналов мусором.

Кроме внутренних неисправностей, связанных непосредственно с ошибками в обустройстве вентканалов, повышенная влажность воздуха в помещении может наблюдаться из-за особенностей местности, на которой стоит здание, а также режима эксплуатации жилых и технических помещений.

Например, повышенная влажность грунта, на котором стоит дом, нередко приводит к подтоплению фундамента грунтовыми водами, из-за чего влага поднимается по инженерным системам и проникает в вентиляцию.

Иногда повышенная влажность воздуха наблюдается из-за нарушения правил эксплуатации помещений. Например, сушка постиранного белья в комнате – одна из наиболее частых причин образования конденсата, причем не только в вентиляции, но и на стенах, окнах и других поверхностях.

Общие правила эксплуатации дымоходов

Монтируя дымоотвод, важно обеспечить:

• отведение конденсата с помощью емкости для сбора конденсата;
• максимальную герметичность системы;
• изоляцию системы;
• хорошую тягу;
• вертикальную форму дымохода;

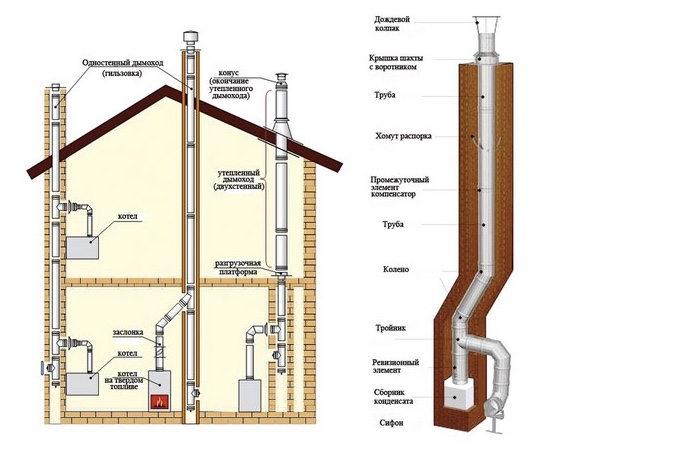

Схема размещения дымохода на крыше

Монтаж и обслуживание дымохода – жизненно важный процесс, который не терпит халатности. Время от времени необходима профессиональная регулярная прочистка и ревизия дымохода. Ведь визит специалиста поможет не только решить насущные проблемы, но и выявит недостатки в перспективе.

Конденсат также является причиной «прогорания» металлических труб. Правда, трубы при этом не прогорают, а разрушаются вследствие коррозии. Дело в том, что в топливе присутствует сера. При его горении образуется сернистый ангидрид, который, смешиваясь с водой, образует серную кислоту. Разрушение труб происходит при этом не в нижней, самой горячей части, а в самом верху, где температура ниже. В металлических трубах практически всегда образуется конденсат. Поэтому для их изготовления необходимо использовать специальные устойчивые сорта стали. Наиболее распространенная марка стали, используемая для изготовления печных и каминных труб 304 нержавеющая. Она жаростойкая и устойчива к слабым кислотам. Но ее не следует использовать для котлов, где в качестве топлива используется уголь и газ. В этом случае применяется нержавеющая сталь марки 316. Это кислотоустойчивая сталь. И наиболее устойчива как к нагреву, так и к коррозии нержавеющая сталь марки 321.

В чем же причина образования конденсата? Вода испаряется и, соответственно конденсируется, при температуре 100 градусов Цельсия. Поэтому температура на выходе из трубы должна быть не менее 100 градусов. Лучше 120. На уровне верхнего шибера температура не должна опускаться ниже 200 градусов Цельсия.

Для определения температуры в шель верхнего шибера вставляется лучина. Через 30-40 минут лучину вынимаем и счищаем копоть. Если цвет лучины не изменился, то температура газов менее 150 градусов Цельсия. При температуре до 200 градусов лучина становится желтой. Если лучина коричневая, то температура до 250 градусов. При более высокой температуре лучина обугливается.

Снижение температуры газов в дымоходах происходит по следующим причинам:

Наличие щелей и трещин в кладке;

Подсос воздуха через прочистные дверки;

Подается слишком много или мало воздуха через поддувало печи. При правильно отрегулированной подаче воздуха пламя соломенно-желтого цвета;

Слишком большая длина дымооборотов или завышенный объем колпаковой части. В этом случае необходима частичная или полная переделка печи;

В холодное время года конденсат может образовываться при проходе трубы через неотапливаемый второй этаж. Или когда труба очень сильно возвышается над крышей. В этом случае необходимо утепление трубы путем ее оштукатуривания или иных способов отделки. Толщина стенки трубы проходящей в помещении должна быть не менее 12 см (кладка в пол-кирпича). Трубы, стоящие за стенами зданий, кладутся с толщиной стенки не менее 1,5 кирпича.

Во избежание охлаждения стенки трубы не следует увеличивать сечение трубы сверх необходимого. Для печей с мощностью до 3000ккал. ч необходима труба с внутренним размером 13х13 см (в пол – кирпича). Для более мощных печей размер дымохода 13х27 см (в кирпич).

Конденсат может образовывать при попадании воды в трубу. Для защиты от осадков необходимо защищать трубу колпаком.

В заключение хочу сказать, что всегда легче избежать таких неприятных вещей как образование конденсата, чем потом с ним бороться. А для этого требуется правильно класть печь. И лучше для этого пригласить опытного мастера, чем заниматься кладкой печи самостоятельно.

Отопление в частном доме производится при помощи печей различных типов, для каждого из которых требуется строительство дымохода. Основными проблемами дымовых каналов являются засорение труб и образование конденсата. При засорении дымовой трубы требуется прочистка, а вот с образованием конденсата бороться сложнее. Конденсат в трубе дымохода может привести к его преждевременному разрушению.

Как выявить проблему

О наличии конденсата говорят участки ржавчины на металлических деталях

Обычно фильтровентиляция – это сложное техническое устройство с наличием многих ответвлений. Разобрать ее и посмотреть, в каком месте образуются капли, не всегда возможно по ряду причин. В этом случае приходится подходить к решению проблемы косвенным методом – искать признаки дефекта на внешней стороне.

Первым признаком образования воды на стенках металлического канала могут быть участки ржавчины. Если шахта закрыта утеплителем, мокрые участки все равно проявятся, делая влажным сам материал утепления. В этом случае испорченный материал удаляют, на его место ставят новый.

Еще одним потенциально проблемным местом может быть участок воздуховода, который возвышается над кровельным покрытием. В целях экономии не всегда организуют утепление в этом месте, что часто приводит к обледенению материала.

Автоматизация вентиляции котельной

Вентиляция котельной может быть автоматизирована для повышения безопасности людей, находящихся в котельной.

За это:

1. Выберите вентилятор с дистанционным или настенным регулированием скорости, запасом мощности (чем больше запас, тем лучше) и несколькими скоростями. Дистанционное управление должно быть установлено на входе в котельную. Если в помещении увеличивается концентрация окиси углерода или природного газа, то максимальная скорость извлечения может быть активирована дистанционно. Вентиляторы с дистанционным управлением стоят в среднем на 10-20% дороже, чем “обычные”.
2. В котельной установить газоанализатор – устройство, которое измеряет концентрацию газа и выдает сигнал о его превышении. Средняя стоимость простой домашней модели составляет 3000-6000 рублей.
3. Выберите котлы с функциями безопасности: датчик контроля пламени и датчик всасывания. Они автоматически отключают котел, если горелки гаснут или если тяга в дымовой трубе слишком низкая. В средней и высокой ценовой категории эти датчики устанавливаются практически во всех моделях.

Для безопасности лучше следовать всем правилам.

Александр Бацулин

При каждой температуре в воздухе может быть растворено не более определенного количества водяного пара. Это количесво называется плотностю насыщенного пара для данной температуры и выражается в килограммах в метре кубическом пространства.

На рис. 1 изображен график зависимости плотности насыщенного пара от температуры. Справа отмечены парциальные давления, соответствующие этим значениям. За основу взяты данные этой таблицы. На рис. 2 изображен начальный участок того же графика.

Рис. 1.

Давление насыщенного водяного пара.

Рис. 2.

Давление насыщенного водяного пара, интервал температур 10 — 120*С

Поясним как пользоваться графиком на простом примере. Возьмем кастрюлю с водой и накроем крышкой. Через какое-то время под крышкой установиться равновесие между водой и насыщенным водяным паром. Пусть температура кастюли будет равна 40*С, тогда плотность пара под крышкой составит около 50 г/м3. Парциальное давление водяных паров под крышкой согласно таблице (и графику) составит 0,07 атм, остальные 0,93 атм составит давление воздуха. (1 бар = 0,98692 атм). Начнем медленно нагревать кастрюлю, и при 60*С плотность насыщенного пара под крышкой составит уже 0,13 кг/м3, а его парциальное давление — 0,2 атм. При 100*С парциальное давление насыщенного пара под крышкой достигнет одной атмосферы (т. е. внешнего давления), а это означает, что воздуха под крышкой уже не будет. Вода начнет кипеть, а пар уходить из-под крышки. При этом плотность насыщенного пара под крышкой составит 0,59 кг/м3. Теперь закроем крышку герметично (т.е. превратим ее в автоклав) и вставим в нее предохранительный клапан, к примеру, на 16 атм, а саму кастрюлю продолжим нагревать. Кипение воды прекратится, а давление и плотность пара под крышкой будут расти, и при достижении 200*С давление достигнет 16 атм (см. график). При этом вода вновь закипит, а пар будет выходить из-под клапана. Теперь плотность пара под крышкой составит 8 кг/м3.

В случае рассмотрения выпадения конденсата из дымовых газов (ДГ) представляет интерес только часть графика до давления 1 атм, т. к. печь сообщается с атмосферой и давление в ней равно атмосферному с точностью до нескольких Па. Очевидно также, что точка росы ДГ ниже 100*С.

Как и в каком месте правильно утеплять вентканалы

Изолировать необходимо тот отрезок вентиляционного канала, где происходит активное соприкосновение тёплого и холодного воздуха. При выведении трубы вентиляции через стену утеплению подлежит секция, ведущая к дефлектору. Если воздуховод проходит через холодное чердачное помещения, то утеплять следует этот участок.

Сама процедура утепления проводится следующим образом:

• насухо вытирается поверхность вентиляционной трубы. Затем оцинкованные каналы обрабатываются снаружи антикоррозийным составом. Пластиковые воздуховоды не подвержены воздействию коррозии, их достаточно просто высушить;
• рулонный или плитный теплоизоляционный материал плотно наматывается на проблемную секцию воздуховода и крепится бандажом. Утеплитель в форме скорлупы или разъёмной трубы надевается на воздуховод так, чтобы стыки отдельных элементов плотно прилегали друг к другу. Все продольные и поперечные стыки проклеиваются армирующей клеящей лентой или фольгированным скотчем;
• сверху устанавливается металлический кожух или крепится малярная сетка с последующей штукатуркой поверхности теплоизолятора.

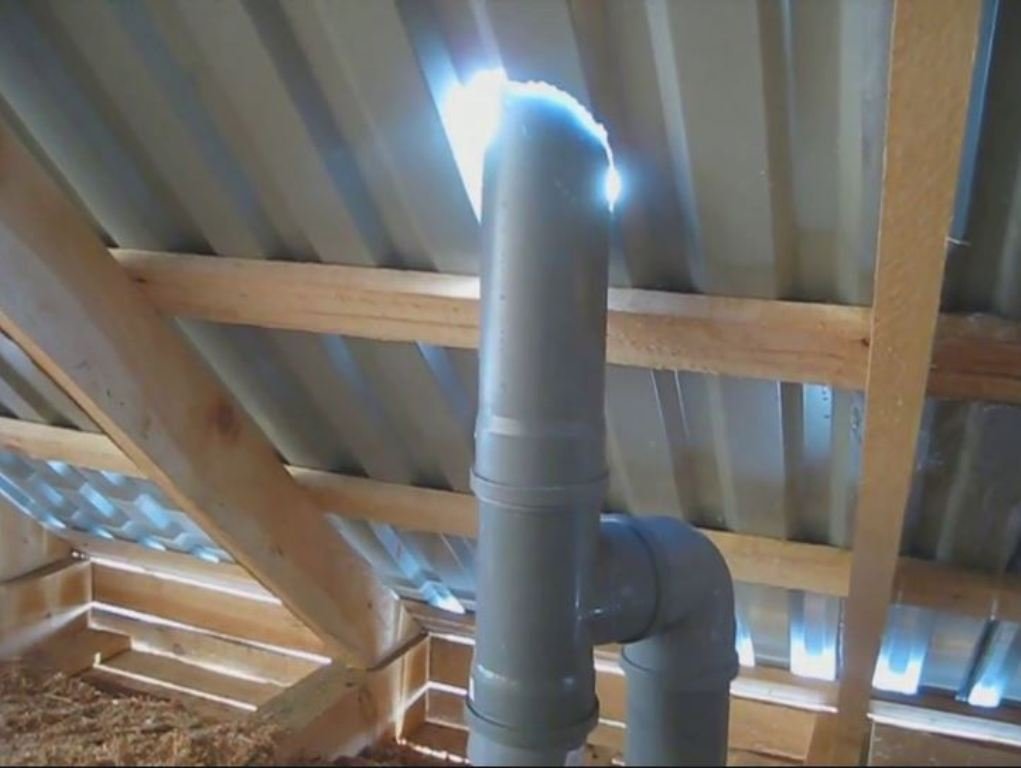

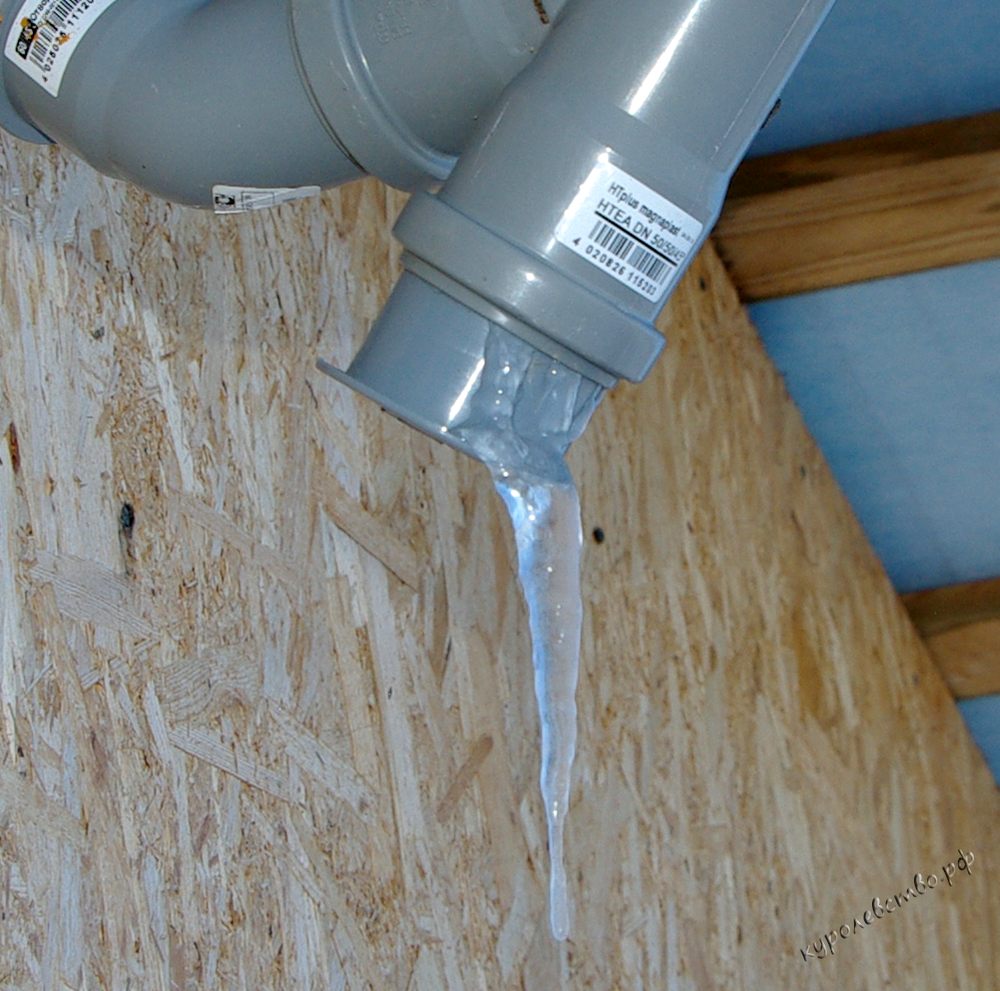

Появление конденсата на вентиляционных трубах

Мелкие капли воды появляются на вентиляционных трубах, если их холодная поверхность имеет более низкую температуру, чем окружающая среда. Этот процесс становится источником избыточной влажности и представляет опасность для жильцов квартиры. Он является не только неприятным эстетическим дефектом, который портит внешний вид жилья. Конденсат разрушает строительные конструкции, вызывая коррозию и их дальнейшее разрушение. Конденсат стекает вниз по вентиляционной трубе. Нарушается работа системы вентиляции. Жители квартиры чаще болеют респираторными и аллергическими заболеваниями, так как образуется плесень.

Причины конденсации влаги в системе вентиляции:

1. Нарушение исправности функционирования системы вентиляции.
2. Недостаточная теплоизоляция вентиляционной трубы.
3. Дефекты и повреждения строительных конструкций (проблемы недостаточной вентиляции, влажный фундамент, некачественное утепление стен и пола).
4. Эксплуатационные дефекты вентиляционной системы (подтопление подвального помещения, аварии в системах водоснабжения, засорение вентиляционного канала и т.д.).
5. Разность температур на улице и в помещении.

Избавляемся от конденсата в вентиляции

Когда обнаружено это явление, проводятся ремонтные действия с целью восстановления естественной и принудительной вентиляции.

Избавление от источника излишней влаги.
Обеспечение поступления свежего воздуха в помещение.
Необходимо вытирать мокрые, влажные поверхности.
Нужно оставлять в квартире приоткрытую форточку.
Важно обеспечить нормальное функционирование системы вентиляции с целью вывода избыточной влаги из помещения. Нужно проверять степень герметичности и работоспособности вентиляционной решетки при необходимости ее прочищать.
В вытяжное отверстие нужно вставить вентилятор с системой датчика влажности.

Что советуют специалисты

Защитный козырек на трубе предотвращает попадание воды в вентиляцию

Ориентируясь на опыт эксплуатации разных вентиляционных систем, специалисты рекомендуют:

• Утеплять линии воздуховодов на неотапливаемых участках пенополиуретановыми утеплителями. При использовании минеральных ват проводить гидроизоляцию основы до и после укладки теплоизолятора.
• На длинных участках прохождения воздуховода по улице оборудовать его конденсатоотводчиками для вентиляции.
• Конец верхней трубы, возвышающийся над кровлей, оснащать защитным козырьком.
• Помещения с повышенной влажностью оборудовать местным вытяжным вентилятором.

Способы решения проблемы

Для того чтобы нейтрализовать конденсат, решив создавшуюся проблему за рекордно короткий отрезок времени, стоит придерживаться определенной схемы, а именно: налаживание корректной работы всей конструкции с воздушными каналами, нейтрализация неполадок и дефектов и смещение точки росы наружу за территорию помещения.

Для небольшого коттеджа или собственного дома проблема решается проще, чем для жителей новостроек с большим количеством квартир. Достаточно просто обернуть трубы слоем специального утеплителя. Также необходимо снабдить оголовок дефлектором или зонтом, которые предотвратят попадание влаги в утеплитель. Процесс утепления в многоквартирных домах начинают с изучения системы выходов и расположения воздуховода. На крыше или чердаке обычно расположены специальные постройки, в которой собираются каналы вентиляции со всего стояка.

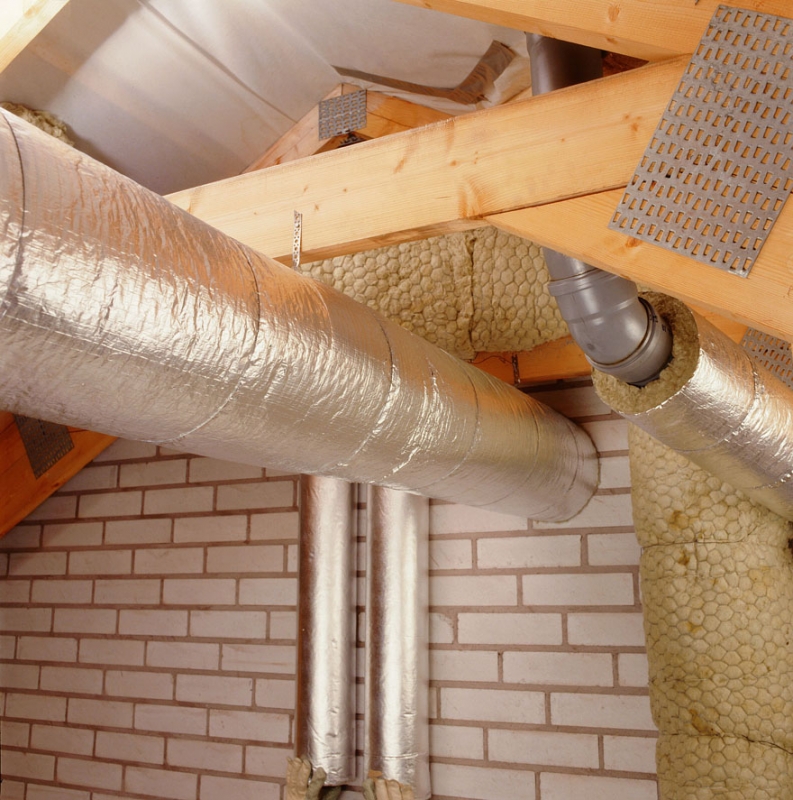

Утепление вентиляционной трубы

В воздуховодах, которые сделаны из асбеста с цементом или из оцинковки, пространство между каналами выступает «местом встречи» теплых воздушных масс с уличным холодным воздухом, что и является причиной возникновения конденсата.

• Между этими каналами стоит соорудить особые распорки, на которых будет находиться подвесная опалубка. Промежутки заливаются заранее подготовленным раствором. Данный метод если и не придаст утепления воздуховоду, то значительно сократит проникновение холодных воздушных масс непосредственно в каналы вентиляции.
• Все изъяны, дефекты и трещины кирпичных труб, внутри которых расположены воздуховоды, заделываются цементным раствором.
• Следующий этап – утепление конструкции. Воспользовавшись любым утеплителем (плитным или рулонным), трубу стоит изолировать и одеть на нее сверху специальную металлическую коробку. В зависимости от бюджета и запросов, можно снабдить поверхность малярной сеткой с дальнейшим заштукатуриванием.

Совет: на сегодняшний день наилучшими утеплителями для вентиляционных каналов являются варианты, изготовленные на минерало-ватной основе, которые обладают невероятной устойчивостью к огню и не боятся влаги и плесени. Именно их лучше всего использовать для частных и многоквартирных домов.

Таблица расхода воздуха

Параметры воздуховодов	Расход воздуха (м³/ч)  при скорости воздуха:
Диаметр круглого воздуховода	Размеры прямоугольного воздуховода	Площадь сечения воздуховода	2 м/с	3 м/с	4 м/с	5 м/с	6 м/с
	80×90 мм	72 см²	52	78	104	130	156
Ø 100 мм	63×125 мм	79 см²	57	85	113	142	170
	63×140 мм	88 см²	63	95	127	159	190
Ø 110 мм	90×100 мм	90 см²	65	97	130	162	194

Чем опасен конденсат для дымохода

Если говорить о приспособлении типа сэндвич, то жидкость, стекающая вниз по стенкам, может нанести существенный вред конструкции.

Само явление в системе отопления грязное и дурно пахнущее, создается оно в так называемой точке росы, затем попадая в стыки соединений деталей, постепенно накапливается там и вызывает ржавчину.

Влага будет контактировать с сажей, смолами, а это приведет к образованию не только неприятных запахов, но и обильному наличию кислот, щелочей, губительно сказывающихся на металле.

Помимо плохого оттока дыма, могут появиться видимые повреждения целостности приспособления из-за коррозии, ведь шероховатые поверхности обязательно впитают воду и задержат ее в структуре.

Не менее часто случаются ситуации, при которых жидкость начинает собираться снаружи, это также опасно, крыша и соединения прослужат намного меньше, чем хозяин мог ожидать.

Как сделать вентиляцию для газовой колонки

Для устройства вентиляции в помещении, где установлена газовая колонка, нужно обязательно предусмотреть дымоход. Обычно он выполнен из гофрированной металлической трубы. Наиболее выгодный и эффективный вариант — коаксиальный дымоход. Он прослужит долгий срок, и его монтаж не составляет труда. Требования к параметрам помещения, где устанавливают коаксиальную дымоходную трубу, минимальны. Все необходимые расчёты, связанные с установкой такого дымохода, зависят от мощностных характеристик газового прибора. Устройство вытяжки на кухне для газового котла очень ответственное мероприятие, от которого зависит безопасность жильцов.

Комплект дымохода для газовой колонки включает следующие элементы:

• колпак, защищающий конструкцию;
• проходной патрубок, которым отделяют трубу от стены;
• крепёжные элементы;
• переходники от трубопровода к колонке;
• смотровое окно для проверки состояния дымоходной системы;
• ёмкость для сбора конденсата.

Диаметр дымохода должен быть одинаковым по всей магистрали. Его размеры указывают в инструкциях производители газовых колонок.

В длину такие дымоходы обычно 400 см и более. В регионе с морозными зимами дымоходы утепляют. Когда устанавливают вентиляцию в частном домовладении, верхний конец трубы выводят на 100 см выше кровли.

Монтаж дымохода выполняют согласно нормативам СНиП:

• у газовой колонки должен быть отдельный дымоход;
• труба для отвода дыма должна быть смонтирована герметично для исключения протечек угарного газа;
• материал, из которого сделана труба, должен быть устойчив к влаге и перепаду температур;
• дымоходная труба не должна провисать, крепёж должен быть жёстким;
• когда выполняют монтаж, главная цель — добиться равномерной тяги, поэтому трубы должны быть гладкими (трубы с квадратным сечением лучше не применять).
• для хорошей тяги дымоход ставят вертикальным способом;
• конденсат и сор собираются в специальном люке, который устраивают в нижней части дымохода.

Этапы монтажа дымохода:

1. В стену монтируют проходной патрубок. С наружной части стены к патрубку прикрепляют колено в 90 градусов.
2. Внутри помещения прикрепляют отвод от колонки.
3. Снаружи устанавливают дымоходную трубу, соединяя патрубки хомутами.
4. По всей высоте стены равномерно распределяют крепёжные элементы.
5. После того, как будет завершен процесс крепления трубы к стене, следует убедиться, что дымоход нигде не провисает. Обычно для крепежа хватает шага в 200 см.
6. На верхнюю часть трубы одевают укрывной зонт.
7. В нижней части трубы следует оборудовать сборник для конденсата.
8. Проверяют тягу. Если пламя от спички клонится в сторону трубы, всё сделано правильно.

Как устранить конденсат

Совсем убрать влагу из дымохода нельзя. Можно создать такую конструкцию дымохода, что при определенном режиме работы оборудования почти весь конденсат будет удаляться наружу, но с ним будет выходить и много тепла.

Однако есть более эффективные варианты того, как избавиться от конденсата в трубе дымохода.

Утепление дымохода

Вообще, по технике безопасности дымоход нельзя использовать без утепления. Однако в некоторых трубах его нет. Это способствует повышенному образованию конденсата. При качественном утеплении влаги в трубе будет возникать меньше.

Просушка топлива

Перед использованием дрова нужно сушить, чтобы в них было меньше влаги. Желательно заготавливать топливо за сезон до использования. Обычно его хранят под навесом или в сарае. За неделю до использования поленья можно расположить в теплом сухом помещении.

Если применяется уголь или торф, их тоже не нужно мочить. Перед использованием нужно их прогреть, чтобы влага испарилась. Пеллеты и топливные брикеты нужно располагать в сухом теплом месте, защищая от намокания.

Чистка дымохода

Чем более гладкие стенки дымохода, тем лучше из него удаляется влага. Поэтому удалять сажу и другие продукты сгорания из трубы нужно постоянно (при регулярном использовании печи примерно 2 раза в год).

Применение конденсатоотводчика

Это специальный резервуар, в который стекает влага. В некоторых сэндвич-системах есть секции для установки таких емкостей. Бак устанавливается внизу вертикальной части трубы.

Если в дымоходе образуется конденсат, его можно исключить разными методами. Лучше всего еще на стадии проектирования дымохода предусмотреть такую конструкцию, которая будет наиболее эффективно удалять влагу

И конечно, важно правильное обслуживание оборудования, а также чистка дымохода.Подписывайтесь на наши социальные сети:

YouTube — https://www.youtube.com/user/TeplodarPKF

ВКонтакте — https://vk.com/club_teplodar

Причины появления

Асбестовые трубы имеют шероховатую внутреннюю поверхность, поэтому дым медленнее выходит

Пар содержится в продуктах горения всех видов топлива. При контакте с холодной поверхностью он становится насыщенным и превращается в воду.

Причины возникновения конденсата в отводных каналах бывают следующими:

• Чрезмерная высота сэндвич трубы, когда оголовок практически не нагревается.
• Отсутствие теплоизоляции в дымоходе газового котла.
• Использование сырых дров в твердотопливном котле.
• Низкая температура отработанных газов. Это характерно для современных двухконтурных котлов.
• Неправильно спланированная форма канала, когда на его протяжении много колен и горизонтальных участков. Снижается тяга, падает температура.
• Шероховатость стенок. Они замедляют скорость отработанных газов, что приводит к остыванию трубы и образованию капель.
• Отсутствие доступа нужного объема свежего воздуха к поддувалу — дефект печи или неправильно спланированная система вентиляции.

Профилактика образования конденсата

На дымоходе монтируется емкость для конденсата, которую периодически опорожняют

Чтобы устранить появление влаги в трубе от котла, следует выполнять несколько несложных правил:

• Грамотно проектировать и правильно собирать отводную конструкцию.
• Использовать качественные материалы и современные технологии при строительстве.
• Применять хорошо просушенное и проверенное топливо от надежных поставщиков.
• Своевременно диагностировать и чистить трубу от сажи.
• Устанавливать на торце дымоотводной трубы насадку, увеличивающую тягу и устраняющую точку росы — дефлектор.

Все это упростит и обезопасит процесс эксплуатации котла, продлит срок службы отопительной системы.

https://youtube.com/watch?v=PhDKf2IxWL8

Причины образования влаги в дымоходе

Любое топливо для котла, печи или камина при сгорании выделяет водяной пар, который в трубе дымохода остывает и образует на стенках осадок в виде капель. Происходит это из-за перепада температур на выходе из отопительного агрегата и в отдельных частях дымохода.

Дополнительно влага может попадать в дымовой канал снаружи во время дождя. Химическая реакция воды с сажей и смолами приводит к образованию кислот и щелочей.

По гладким стенкам конденсат стекает вниз, где скапливается, препятствуя отведению дыма и ухудшая тягу. Шероховатые поверхности задерживают и впитывают влагу, подвергаясь коррозии и преждевременному разрушению.

Кроме того, скопившиеся в дымоходе вещества могут проникать в помещение, вызывая неприятный запах и нанося вред здоровью.

Защита дымового канала от осадков

Это делается при помощи специально разработанных для этих целей оголовков, которыми оснащаются верхушки дымоходов.

Внутри некоторых моделей оголовков есть встроенные дефлекторы: это позволяет изделию не только выполнять защитные функции, но и способствовать увеличению тяги. Таким же образом можно уменьшить конденсат в трубе дымохода газового котла.

Профилактические мероприятия

Чтобы снизить процент выпадения конденсата внутри дымохода, проводят следующие действия:

1. Оснащают дымоходный канал из кирпича металлической трубой (т.н. «гильзование»). Таким образом значительно облегчается чистка канала от сажи. Кроме того, это его герметизирует и утепляет: конденсат в таком случае возникает в заметно меньшем количестве, и отводится он быстрее.
2. Устанавливают специальное устройство для сбора конденсата. Лучше всего это сделать на месте, где пересекается вертикальная и горизонтальная часть канала: тут отбирать влагу из потока газа удобнее всего. В процессе обслуживания конденсатосборника потребуется время от времени удалять из него накопившуюся воду.
3. Используют хорошо просушенное качественное топливо.
4. Проводят регулярные очистительные мероприятия. Лучшее время для этого – середина осени, в преддверии начала отопительного сезона.
5. При возникновении необходимости проводят ремонт дымохода.

Частые ошибки утепления

Появление конденсата в вентиляционной трубе требует срочных действий, однако процесс устранения проблемы должен быть выполнен качественно и безошибочно. Если после утепления вентканала, проведенной реконструкции, установки приточной вентиляции конденсат продолжает образовываться, проблема может быть вызвана несколькими факторами:

1. Часть трубы, которая расположена в стене или перекрытии, осталась неутепленной.
2. Наружная часть воздуховода не утеплена.
3. Отсутствует теплоизоляция клапанов приточной вентиляционной системы.
4. Теплоизоляционный материал имеет малую толщину.
5. В месте стыков утеплителя остались большие зазоры.

Насколько оправдана цена котла?

Качественный котел никогда не стоит дешево.

К изготовлению котлов СТАРТ допускаются только очень высококвалифированные сварщики и слесари. Многие сварщики работают уже более 15 лет и ценят свою работу. Каждый сварочный шов очень качественный и тщательно проверяется.

Швы топочной камеры камеры всегда провариваются с двух сторон
для максимальной надежности, а для сварки внешних швов используется сварочный робот KUKA, который обеспечивает идеальный ровный шов за счет того, что он по своей сути РОБОТ и за счет капельного режима сварочной дуги с глубокой проваркой шва.

Мы не применяем ни одного дешевого комплектующего
, редуктор – лучший немецкий, двигатель – качественный испанский, вентилятор – ведущий производитель из Польши, металл – толщиной 6мм ММК (Россия), чугунное литье – очень высококачественное российское (не отличить от финского литья), даже уплотнительные шнуры применяются не дешевые стекловолоконные, а очень качественные высокотемпературные мулиткремнеземные.
