Введение
Основнымипоказателямивоздушно-тепловогокомфортапомещенийявляютсясоставичистотавоздуха (качествовоздуха) ипараметрымикроклимата, обеспечиваемыесистемамиотопления, вентиляцииикондиционированиявоздуха.
Качество воздуха в помещении зависит от многих факторов: качества наружного воздуха; наличия в помещении источников загрязнений, мощности и расположения этих источников; способа и конструкции системы вентиляции и кондиционирования воздуха, способов управления и качества эксплуатации этой системы и т.п.
Воздух в помещении не должен содержать загрязняющих веществ в концентрациях, опасных для здоровья человека или вызывающих дискомфорт. К подобным загрязнениям относятся: различные газы, пары, микроорганизмы, табачный дым и некоторые аэрозоли, например пыль. Загрязняющие вещества могут попадать в помещения вместе с наружным приточным воздухом, от источников загрязняющих веществ в помещении, в том числе продуктов жизнедеятельности людей, технологических процессов, мебели, ковров, строительных и декоративных материалов.
Действующие сегодня нормативы по качеству воздуха (СНиП 41-01-2003, отраслевые СНиП, ВСН и СН, документы государственного санитарно-эпидемиологического надзора РФ (см. )) содержат неполные, а иногда и противоречивые данные.
Имеется ряд зарубежных стандартов, европейских и американских, касающихся качества воздуха, в том числе стандарт ASHRAE (Американская ассоциация инженеров по отоплению, охлаждению, вентиляции и кондиционированию воздуха), разработанный в 1999 году (см. ).
При разработке настоящего стандарта использованы отечественные и зарубежные нормативы. В качестве прототипа использован стандарт ASHRAE 62-1999 «Ventilation for acceptable indoor air quality» как наиболее полный и отражающий результаты новейших исследований в области качества воздуха.
В настоящем стандарте предлагаются две методики расчета минимальных норм воздухообмена, достаточного для обеспечения в помещении воздуха допустимого качества:
— | методика на основе удельных норм воздухообмена, отечественным аналогом которой является расчет расхода приточного воздуха по нормируемой кратности и удельному расходу (приложение М СНиП 41-01-2003, отраслевые СНиП, ВСН и СН); |
— | методика на основе расчета допустимых концентраций загрязняющих веществ, отечественным аналогом которой является расчет расхода приточного воздуха по массе вредных веществ (приложение Л СНиП 41-01-2003). |
В стандарте сделана попытка гармонизировать отечественные нормы и нормы стандарта ASHRAE 62-1 999.
Применение норм стандарта не ухудшает качество воздуха в помещениях и не противоречит действующим нормативным документам. Стандарт позволяет оптимизировать величину воздухообмена по наружному воздуху в помещениях в зависимости от конкретных условий применения.
В настоящем стандарте уточнены нормы минимального воздухообмена в помещениях жилых зданий в периоды, когда помещения не используются; нормы минимального воздухообмена в помещениях общественных зданий представлены в более удобной форме; приведены значения предельно допустимых концентраций (ПДК) радиоактивных газов (радон, торон); устранены неточности, присутствовавшие в первой редакции.
Стандарт предназначен для инженеров, проектирующих и эксплуатирующих системы вентиляции и кондиционирования воздуха.
СТАНДАРТ АВОК
ЗДАНИЯ ЖИЛЫЕ И ОБЩЕСТВЕННЫЕ. Нормывоздухообмена RESIDENTIAL AND PUBLIC BUILDINGS. Air change rate |
Датавведения — 2004-06-01
Системы обеспечения пожарной безопасности
На территории жилой застройки подрядчик должен установить системы обеспечения пожарной безопасности. Для этого используются датчики, средства первичного пожаротушения, пож-шкафы и т.д.
Датчики. Правила пожарной безопасности для жилых зданий продумываются таким образом, чтобы дать всем жильцам, находящимся в доме возможность эвакуироваться из горящего здания. Своевременно выявленный пожар легче потушить, а у людей появится больше возможностей спастись из охваченного огнем дома. Противопожарное оборудование помещений в первую очередь начинается с установки систем оповещения.
Системы пожаротушения. Устройства для тушения в жилых помещениях выбираются исходя из фактической потребности в согласии с ФЗ №123. Категория пожароопасности жилого здания влияет на минимальные требования, предъявляемые к системе пожаротушения. Наиболее востребованными являются спринклерные устройства. Внутреннее пожаротушение в жилом здании может быть выполнено с помощью порошковых, газовых составов и воды.
Пож – шкафы — устанавливаются на каждом этаже. В шкафах находятся пожарные гидранты, а также предметы первичного пожаротушения: огнетушители, средства индивидуальной защиты и т.д. Во время проведения проверки, соблюдения пожарной безопасности, инспектор проверяет наличие и исправность оборудования.
Противопожарные мероприятия в жилых зданиях
Нормы пожарной безопасности для жилых малоэтажных зданий, а также «высоток» определяются в СНиП и ППБ. Основными мерами предотвращения пожара являются:
Конструкционные решения. Простенки балконов в многоэтажных домах сделаны с дверью, чтобы в случае возгорания в своей квартире можно было пройти в соседнее помещение. Корпуса разной этажности ограждаются противопожарными поясами во избежание распространения пожара. Функциональная безопасность обеспечивается с помощью усиленной защиты несущих конструкций лестничных проемов и т.д.
Огнезащита — проводится в согласии с проектной декларацией на жилое здание, в согласии с предусмотренными мероприятиями. Огнезащита вентканалов осуществляется с помощью красок и герметиков. Несущие конструкции подлежат обязательной обработке огнезащитными составами.
Регулярные мероприятия ПБ. Эксплуатация систем пожаротушения требует проверки их исправности в сроки, оговоренные в СНиП. После проведенного аудита выписывается акт о приемке работ.
Приложение Асправочное Схема организации и варианты расчета воздухообмена в квартире
Варианты расчета воздухообмена
Общая площадь квартиры Fобщ = 95 м2. Площадь жилых помещений Fжил = 60 м2.
Объем квартиры V = 280 м2. Кухня с 4-конфорочной электрической плитой.
Рисунок А.1 — Схема организации воздухообмена в квартире
А.1. В квартире проживает 5 человек (заселенность 95/5 = 19 м2/чел. 2/чел.).
а) Объем притока:
L(жил.1 (по кратности) = 280·0,35 = 98 м3/ч;
Lжил.5 (по нормативу) = 3·60= 180 м3/ч.
б) Объем вытяжки:
Lкухни =60 м3/ч;
Lванны = 25 м3/ч;
Lтуалета = 25 м3/ч ;
Lклад = 10 м3/ч;
Lпостир. = 20 м3/ч;
Lудал.S = 140 м3/ч.
Минимальный расход приточного воздуха следует принять Lнар = 180 м3/ч.
Расчетный расход вытяжного воздуха Lвыт = 180 м3/ч.
А.2. В квартире проживает 4 человека (заселенность 100/4 = 25 м2/чел. > 20 м2/чел.).
а) Объем притока:
L(жил.1 (по кратности) = 280·0,35 = 98 м3/ч;
Lжил.4 (по числу проживающих) = 3·4 = 120 м3/ч.
б) Объем вытяжки:
Lудал.S = 140 м3/ч.
Минимальный расход приточного воздуха следует принять Lрасч.нар =140 м3/ч.
Расчетный расход вытяжного воздуха Lвыт = 140 м3/ч.
А.3. В квартире проживает 2 человека (заселенность 100/2 = 50 м2/чел. > 20 м2/чел.).
а) Объем притока:
L(жил.2 (по кратности) = 280·0,35 = 98 м3/ч;
Lжил.4 (по числу проживающих) = 3·2 = 60 м3/ч.
б) Объем вытяжки:
Lудал.S = 140 м3/ч.
Минимальный расход приточного воздуха следует принять Lрасч.нар =140 м3/ч.
Расчетный расход вытяжного воздуха Lвыт = 140 м3/ч.
1.doc
Выписки
Из нормативно-технических документов РФ по вопросу:
«Размещение, состояние и оборудование электрощитовых помещений»
(действующих по состоянию на 1.06.2010 г., преимущественно собраны требования для предприятий по обслуживанию населения
)Выписка из Типовой инструкции по проверке противопожарного состояния здания. Раздел: «Состояние электрощитовых комнат».
«Входная дверь в электрощитовую комнату должна быть постоянно закрыта на замок, обита с обеих сторон жестью с загибом жести на торец двери
На наружной стороне входной двери должно быть написано назначение помещения, место хранения ключей и нанесен предупреждающий знак (треугольный) «Осторожно! Электрическое напряжение!
» (по ГОСТ 12.4.026-2001). В помещении электрощитовой не должно находиться посторонних предметов, плафоны на светильниках должны быть герметичные, на полу около электрощитов должны быть диэлектрические резиновые коврики
Электрощитовая комната должна быть оснащена углекислотными или порошковыми огнетушителями и одной парой диэлектрических перчаток».
Знак вспомогательный: «Электрощитовая» (VS-12)
ПУЭ
»,
гл. 7 (7-е изд.), п. 7.1.29
. «Двери
электрощитовых помещений должны открываться наружу
».СП 1.13130.2009
«Системы противопожарной защиты. Эвакуационные пути и выходы», Раздел 7. Предприятия по обслуживанию населения (класс Ф.3), п. 7.2.8.
«Входы
в кладовые и другие неторговые помещения
следует располагать со стороны производственных
групп помещений».СП 2.13130.2009
«Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты», Раздел 6.8. Общественные здания, п. 6.8.19.
«Двери
… электрощитовых … должны иметь предел огнестойкости не менее EI30
». ПУЭ
»,
гл. 4 (7-е изд.), п. 4.1.23
. «Двери
из помещений РУ (распределительных устройств) должны открываться в сторону других помещений (за исключением РУ выше 1 кВ переменного тока и выше 1,5 кВ постоянного тока) или наружу и иметь самозапирающиеся замки
, отпираемые без ключа с внутренней стороны помещения. Ширина дверей должна быть не менее 0,75 м, высота не менее 1,9 м».СНиП 31-06-2009 (
актуализированная редакция
СНиП 2.08.02-89*)
«Общественные здания и сооружения»,
налагает определенные требования к электрощитовым помещениям, в зависимости от класса функциональной пожарной опасности.
Для предприятий по обслуживанию населения (класс Ф.3) – требования к электрощитовым не указаны. СНиП 2.01.02-85*
СНиП 21-01-97*
) «Противопожарные нормы», п. 3.2:
«Допускается в качестве противопожарных применять перегородки из гипсокартонных листов по ГОСТ 6266-89
, с каркасом из негорючих материалов, с пределом огнестойкости не менее 1,25 ч для перегородок 1-го типа и 0,75 ч для перегородок 2-го типа. Узлы сопряжения этих перегородок с другими конструкциями должны иметь предел огнестойкости не менее 1,25 ч и 0,75 ч соответственно».
Примечание
: указанный ГОСТ 6266-89 заменен на ГОСТ 6266-97 (1999 г.) «Листы гипсокартонные. Технические условия».
ГОСТ 6266-97
(1999 г.) «Листы гипсокартонные. Технические условия», п. 4.1:
«В зависимости от свойств и области применения листы подразделяют на следующие виды:
Обычные (ГКЛ);
Влагостойкие (ГКЛВ);
С повышенной сопротивляемостью воздействию открытого пламени (ГКЛО);
Влагостойкие с повышенной сопротивляемостью воздействию открытого пламени (ГКЛВО).ГОСТ 6266-97
, раздел 6 «Пожарно-техническая характеристика»:
«Гипсокартонные листы ГКЛ, ГКЛВ, ГКЛО и ГКЛВО относятся к группе горючести Г1 по ГОСТ 30244, к группе воспламеняемости В3 по ГОСТ 30402, к группе дымообразующей способности Д1 по ГОСТ 12.1.044, к группе токсичности Т1 по ГОСТ 12.1.044. Отнесение гипсокартонных листов к более высокой (менее пожароопасной) группе воспламеняемости может быть осуществлено на основании результатов испытаний продукции конкретного изготовителя».
СНиП 2.01.02-85*
(1987 г., с изменениями 1991 г. Частично заменены
СНиП 21-01-97*
) «Противопожарные нормы», п. 3.4:
«В противопожарных перегородках 1-го типа следует предусматривать противопожарные двери, ворота, окна и клапаны 2-го типа, а в противопожарных перегородках 2-го типа – противопожарные двери и окна 3-го типа».
Справка
Противопожарная огнестойкая дверь
– дверь, специальная конструкция которой препятствует распространению пожара в прилегающие помещения в течение нормируемого времени.
В соответствии с требования действующих нормативных документов (СНиП 31-06-2009 “Общественные здания и сооружения”, СНиП 31-01-2003 “Здания жилые многоквартирные”, СНиП 21-01-97* “Пожарная безопасность зданий и сооружений”) противопожарными дверями
должны быть оснащены:
Дополним выпиской из СП 76.13330.2016 «Электротехнические устройства»
п5.12 В электро помещениях (щитовые, пультовые, подстанции и распределительные устройства, машинные залы, аккумуляторные, кабельные тоннели и каналы, кабельные полуэтажи и т.п.) должны быть выполнены чистовые полы с дренажными каналами, необходимым уклоном и гидроизоляцией и отделочные работы (штукатурные и окрасочные), установлены закладные детали и оставлены монтажные проемы, смонтированы предусмотренные проектом грузоподъемные и грузо перемещающие механизмы и устройства, подготовлены в соответствии с архитектурно-строительными чертежами и проектом производства работ блоки труб, отверстия и проемы для прохода труб и кабелей, борозды, ниши и гнезда, выполнен подвод питания для временного электроосвещения во всех помещениях.
п5.13 В зданиях и сооружениях должны быть введены в действие системы отопления и вентиляции, смонтированы и испытаны мостики, площадки и конструкции подвесных потолков, предусмотренные проектом для монтажа и обслуживания электроосветительных установок, расположенных на высоте, а также конструкции крепления многоламповых светильников (люстр) массой свыше 100 кг; проложены снаружи и внутри зданий и сооружений предусмотренные рабочими строительными чертежами трубы и патрубки и трубные блоки для прохода кабелей.

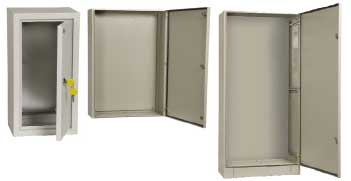

Как выбрать габаритные размеры электрического щита?
Проектирование электрических щитов не обходится без выбора габаритных размеров щита
Выбору габаритных размеров следует уделять особое внимание, поскольку неправильный выбор может повлечь очень серьезные последствия во время монтажа электрооборудования
Практически на все электрические щиты я составляю опросные листы. На мой взгляд, здесь и проектировщик экономит время, и заказчику (подрядчику) нагляднее компоновка.
В каждом опросном листе необходимо указать габаритные размеры щита. Даже если вы не делаете опросный лист, то все ровно нужно подбирать оболочку определенных габаритов для установки электротехнических аппаратов.
Выбор габаритных размеров щита для установки модульных аппаратов.
В данном случае все достаточно просто. Считаем количество модулей и подбираем щит. Производители модульных щитов указывают количество модулей монтируемых в конкретный щит. Всегда следует предусматривать резервные места для возможной установки дополнительных аппаратов. Обычно я закладываю 5-10%. Следует также помнить, что шины могут также устанавливаться на DIN-рейку, соответственно общее количество модулей увеличится
При установке на DIN-рейку контакторов и других подобных устройств следует обращать внимание на глубину щита. Как правило, модульные щиты имеют глубину 120 мм и контактор с тепловым реле может просто-напросто не поместиться в такой шкаф

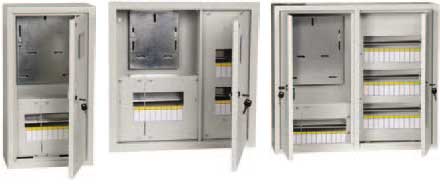

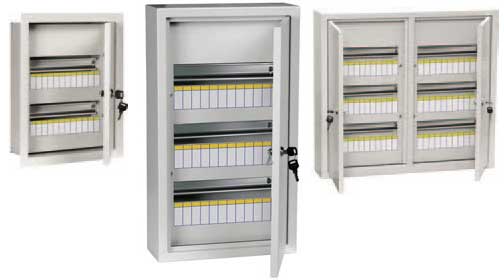

Модульный щит
Выбор габаритных размеров щита учета.
В отличие от предыдущего случая здесь нужно проверить габаритные размеры нашего счетчика и габаритные размеры в щите под установку счетчика, т.к. счетчики могут устанавливаться на монтажную панель либо на DIN-рейку и имеют разные габаритные размеры.
Щит учета
Выбор габаритных размеров нестандартного щита.
Если в щит необходимо установить различные аппараты: модульные аппараты, силовые автоматы, контакторы, реле и т.п., то я в качестве оболочки выбираю щит с монтажной панелью. У многих производителей имеются подобные щиты. Такие щиты имеют глубину от 150мм. В каталоге кроме как габаритных размеров щита и размера монтажной панели мы ничего не найдем, в отличие от модульных щитов. В таких случаях я поступаю следующим образом. Считаю количество модулей всех аппаратов, а затем смотрю габариты модульного щита. На основании габаритов модульного щита подбираю щит с монтажной панелью с габаритами больше. Иногда на опросном листе рисую компоновку всех электротехнических аппаратов, но это занимает время, зато невозможно ошибиться с габаритными размерами щита
Также следует обращать внимание на сечения подключаемых кабелей. Если в модульных щитах сечения кабелей не превышают 35мм2, то здесь кабели зачастую бывают и больших сечений
Чем больше кабель – тем больше радиус изгиба кабеля, соответственно нужно больше пространства для укладки кабелей в щите.
Щит с монтажной панелью
На что вы ориентируетесь при выборе габаритных размеров щита?
Советую почитать:
Выбор кабелей с учетом поправочных коэффициентов
Выбор кабеля для нелинейной нагрузки
Обзор клемм для ответвительных коробок и шкафов
Выбор щита учетно-распределительного для дома
1 Причины возникновения проблем
При нормальной работе вентиляции в помещении, вне зависимости от погодных условий на улице, воздух должен быть свежим, а окна — сухими. Если же в доме духота, на потолках и стенах сырость, особенно в ванной и на кухне, значит воздухообмен нарушен и требуется проверка состояния всех узлов системы.
- Разгерметизация или засор воздуховодов;
- Перепланировка в помещении, проведенная без учета особенностей вентиляции;
- Неверные расчеты системы воздухообмена при его проектировании.
Повсеместная установка пластиковых окон повысила требования к качеству и надежности вентиляционных систем. Раньше недостаток свежего воздуха в доме отчасти компенсировался за счет микрощелей в деревянных рамах. Современные стеклопакеты полностью герметичны, поэтому правильное определение воздухообмена в помещении является одной из важнейших задач при проектировании вентиляции.
Нормы безопасности
Непременное условие согласно нормам вентиляции электрощитовой – монтаж противопожарных клапанов на вентканалах.
Если противопожарная сигнализация срабатывает, капана останавливают работу вентиляционной системы. Кроме этого, выходы вентканалов необходимо окрашивать негорючей светлой краской или облицовывать светлой кафельной плиткой.
Если кроме электрощитовой в здании существуют залы или цеха, требующие таких же температурных показателей, их можно объединить общей системой вентиляции.
Согласно требованиям СНиП вентиляции в электрощитовой, необходимо обеспечить воздухообмен 3 – 5 раз в час.
Технические расчеты бесплатно и анонимно =)
- Отопление
- Расчет тепловой нагрузки по укрупненным показателям МДК 4-05.2004
- Расчет диаметра коллектора
- Расчет расширительного бака для отопления
- Расчет количества ступеней теплообменника ГВС
- Расчет нагрева ГВС
- Расчет длины компенсаторов температурных удлинений трубопроводов
- Расчет скорости воды в трубопроводе
- Разбавление пропилен и этиленгликоля
- Расчет диаметра балансировочной шайбы
- Проверка работоспособности элеваторной системы отопления
- кг/с в м3/ч. Перевод массового расхода среды в объемный.
- Онлайн замена радиаторов Prado на Purmo
- Примеры гидравлических расчетов систем отопления
- Sanext
- Расчет диаметра и настройки клапана Sanext DPV
- Расчет этажного коллектора системы отопления Sanext
- Маркировка РКУ Sanext
- Замена клапана Danfoss AB-QM на Sanext DS
- Быстрая замена L и T-образных трубок на трубу Стабил
- Вентиляция
- Расчет гравитационного давления
- Расчет расхода воздуха на удаление теплоизбытков
- Расчет теплоснабжения приточных установок
- Расчет осушения помещений по методике Dantherm
- Расчет эквивалентного диаметра и скорости воздуха в воздуховоде
- Расчет дымоудаления с естественным побуждением
- Расчет площади воздуховодов и фасонных частей онлайн
- Расчет естественной вентиляции онлайн
- Расчет потерь давления на местных сопротивлениях
- Расчет воздушного отопления совмещенного с вентиляцией
- Расчет вентиляции в аккумуляторной
- Расчет температуры приточного и вытяжного воздуха системы вентиляции
- Расчет углового коэффициента луча процесса
- Кратности воздухообмена и температуры воздуха
- Расчет количества облучателей-рециркуляторов медицинских по Р 3.5.1904-04
- Кондиционирование
- Расчет мощности кондиционера по теплопритокам в помещение
- Расчет теплопритоков от солнечной радиации. Инсоляция помещения.
- Расчет теплопоступлений от источников искусственного освещения
- Расчет теплопоступлений от оборудования
- Расчет теплопоступлений от людей
- Расчет теплопритоков и влаги от остывающей еды
- Расчет теплопоступлений от инфильтрации воздуха
- Расчет полной теплоты из явной теплоты
- Водоснабжение
- Расчет сопротивления в трубопроводе ВК
- Расчет глубины промерзания грунта
- Расчетные расходы дождевых вод
- Газоснабжение
- Технико-экономический расчет тепла и топлива
- Расчет диаметра газопровода
- Расчет теплотворной способности энергоносителей
- Смета
- Расчет площади окраски металлического профиля
- Расчет площади окраски чугунных радиаторов
- Расчет расхода теплоизоляции с учетом коэффициента уплотнения
- Расчет количества досок из кубометра древесины
- Примеры смет
- Пример сметы на авторский надзор
- Пример сметы на перебазирование техники
- Пример расчета коэффициента к ФОТ при сверхурочной работе.
- Пример расчета коэффициента к ФОТ при многосменном режиме работы.
- Пример расчета коэффициента к ФОТ при вахтовом методе работы.
- Списание материалов в строительстве. Пример формы отчета.
- Списание материалов в строительстве. Пример формы ведомости.
- Разные
- Конвертер технических величин
- Проверка показаний теплосчетчика онлайн
- Расчет категории склада для хранения муки
- Линейная интерполяция онлайн
- Онлайн расчет маржинальности и точки безубыточности
- НДС калькулятор онлайн, расчет %
- Юнит-экономика онлайн калькулятор
- Расчет стоимости покупки автомобиля по доходу семьи
- Расчет стоимости системы учета энергоресурсов
- Калькулятор технологии домашнего виноделия
- На всю котлету
- Закон Ома
- Расчет фундамента
- Расчет изменения pH раствора при разбавлении водой
- Статьи
- Нормы
- Сравнение типов отопительных приборов
- Настройка AutoCAD
- Температура воздуха в Краснодаре за 10 лет зимой
- Сравнение ИП с ООО
- Вход
Нормы вентиляции электрощитовых
В электрощитовых устанавливается приточно-вытяжная система вентиляции с принудительным или естественным движением воздуха. Требования к вентиляции электрощитовой не предусматривают подогрев или фильтрацию воздуха.
Хотя технический персонал не работает в электрощитовых постоянно, для бесперебойной работы техники необходимы особые условия, в том числе и обмен воздуха.
Проектирование осуществляется на основе СНиП вентиляции в электрощитовой СН 31-110-2003
Также важно учитывать количество и мощность электрооборудования, которое вырабатывает тепло.В любые морозы температура внутри помещения должна быть от +5 до +20 градусов. Относительная влажность должна удерживаться на показателях от 30 до 60 процентов.
Как правило, для вентиляции электрощитовых помещений используют естественные методы. Но иногда приходится прибегать к принудительным способам, если естественные не обеспечивают установленные параметры.

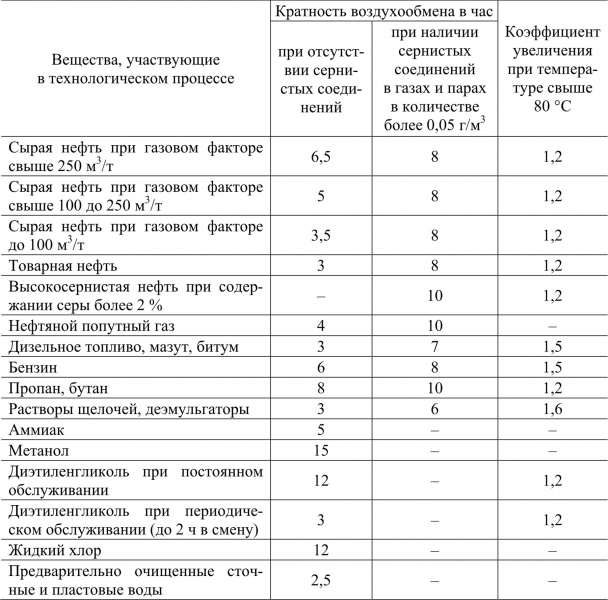

Роль кратности в зданиях промышленного назначения
Точно подобранный коэффициент кратности позволяет произвести точный расчет воздухообмена в помещениях производства. Правильное обеспечение воздухообмена является одним из главных факторов, влияющих на качественный монтаж оборудования, включающего в себя вентиляционное обеспечение.
Показатели воздухообмена по кратности применяются с целью повышения точности определения количества выделяемого тепла. Воздух необходимого объема, выделяемый в цех производственного объекта, позволяет обеспечить условия труда, отвечающие нормам санитарии, и предотвратить перегрев оборудования.
Снабжение воздуха

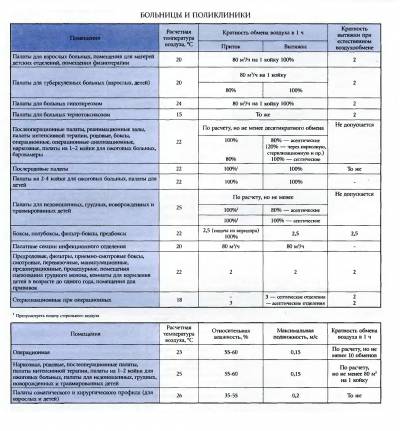

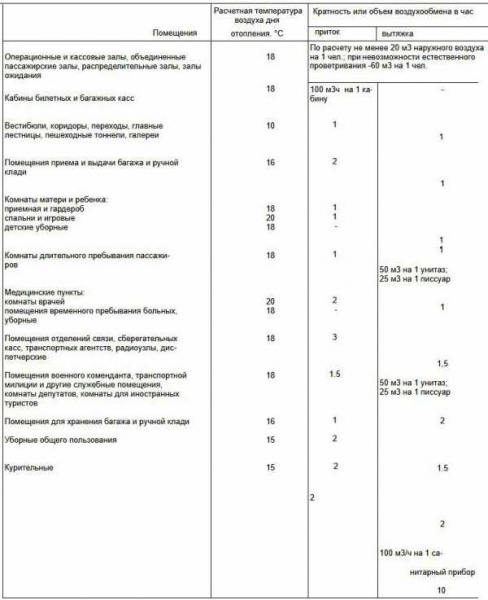

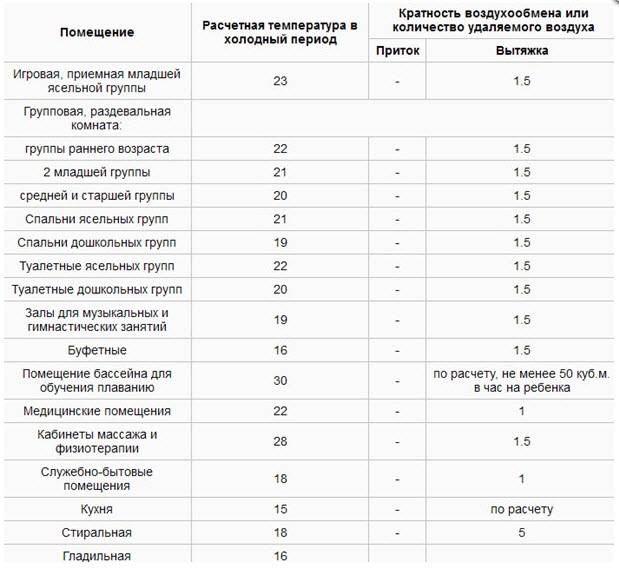

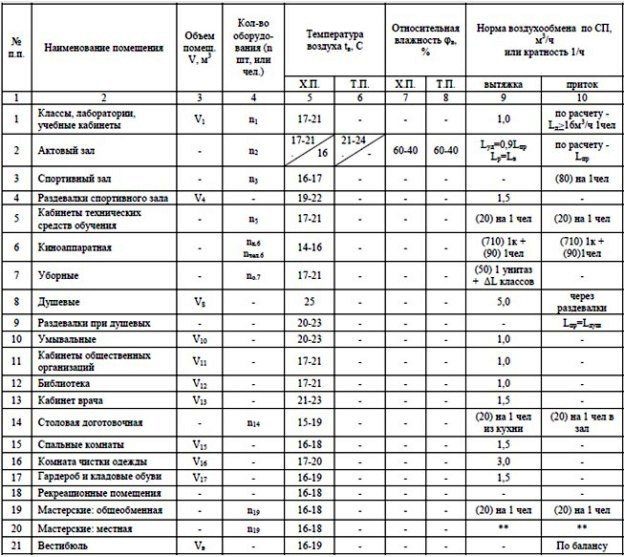

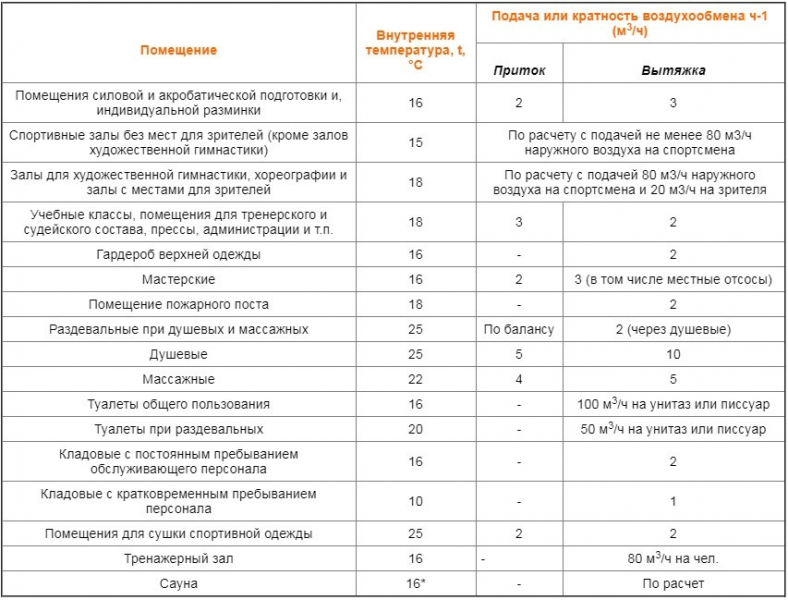

Для создания воздушного пространства, которое соответствует гигиеническим и технологическим требованиям, устанавливают требуемые кратности воздухообменов. Для ряда помещений она найдется в сводах правил, для остальных – определяется расчетным путём.
В целях экономии и обеспечения бесперебойности работы вентиляция применяется с естественной тягой. Поступление воздуха при этом обеспечивается приточными устройствами инфильтрации воздуха и через неплотности дверей. Направление движения воздушных масс организовывается окон к санузлу, ванной и кухне.
С воздухоснабжением как всего дома, так и квартирного пространства сталкиваются не только работники из организаций по строительству или эксплуатации здания, но и обычные жильцы. Например, со временем пропала тяга в каналах. Или после монтажа пластиковых окон замечен приток из общедомового коридора. Разумеется, квартиросъёмщик ищет решение проблемы. И непременно необходимо учесть, что существует руководящая база нормативов, которая регулирует эту область.
Перед реализацией в действительность комплекс проектных документов на объект обязательно проходит государственную или независимую экспертизу на соблюдение требований Госстроя России. И только после положительного заключения разрабатывается комплекс рабочих чертежей.
Расчет вентиляции горячего цеха
Расчет производится с учетом следующих критериев:
- тип установленной техники для готовки;
- тип зонта, высота размещения над рабочей поверхностью;
- наличие-отсутствие краевых завес;
- тип пищи, которую планируется готовить;
- направление воздухопотоков внутри кухни.
Методы расчета:
Метод кратностей воздухообмена
Используется как дополнительный способ, так как показывает приблизительные результаты. Основывается на немецкой методике VDI52, согласно которой кратность воздухообмена зависит от высоты потолка. Мощность, тип тепловой техники в расчет не принимаются. При этом кратность вытяжки всегда больше кратности воздухопритока.
Для кухни высотой 3-4 м кратность притока составляет 20 в час, вытяжки – 30. При высоте потолков 4-6 м приток – 15, кратность вытяжки – 20. Высота более 6 м: приток – 10, вытяжка – 15.
Метод скорости всасывания
Принимает во внимание скорость, с которой затягивается отработанный воздух с частицами жира, гари, запахами. В расчете участвует горячий поток между верхним краем рабочей поверхности (например, плиты) и нижним краем вытяжки. Стороны примыкания к стене не учитываются
Стороны примыкания к стене не учитываются.
Средняя скорость движения составляет 0,3 м/с (для мармита – 0,2 м/с, фритюрницы – 0,5 м/с). При этом вытяжной край должен выступать над свободным краем рабочей поверхности на 150-300 мм.
Данный способ применяется для стандартных вытяжек. Является проверочным методом при использовании других схем расчета. Тем не менее прост, с его помощью можно рассчитать эффективное тепло-, дымоудаление, отведение гари.
Метод мощности оборудования
Также определяется нормативами немецкого VDI 52. Расчет вентиляции в горячем цехе основывается на удельном тепловыделении техники (явном и скрытом), которое приходится на 1 кВт потребляемой мощности.
Плюсом методики является учет особенностей типа используемого оборудования. Минус – устаревшие данные о значениях явной-скрытой теплоты кухонной техники, которые необходимо дополнительно проверять.
Основываясь на методике, были составлены таблицы расхода удаляемого воздуха для типов техники, используемой при готовке пищи, а также таблицы коэффициента одновременности, учитывающего несинхронную работу тепловой техники.
Расчеты производятся согласно данным из таблиц: потребляемая мощность умножается на показатель удельной теплоты и на коэффициент одновременности. Применяется наиболее часто.
Метод типа оборудования
Расход отводимого воздуха определяется для каждого оборудования отдельно, затем показатели суммируются. Недостатком является учет лишь площади техники тепловой обработки, а мощность не учитывается.
Последние три методики позволяют вычислять расход воздуха для стандартных вытяжных зонтов. Для фильтрующих потолков показатели необходимо уменьшить на 20-25%, приточно-вытяжных зонтов – на 30-40%. Пример расчета по вентиляции любого кухонного помещения покажет, что методика кратностей более из всех приблизительна, не учитывает факторов, касающихся непосредственно техники.
Вентиляция электрощитовой нормы
› Вентиляция › Расчет системы вентиляции Запросить коммерческое предложение
При проектировании систем вентиляции каждый инженер проводит расчеты согласно вышеупомянутых норм.

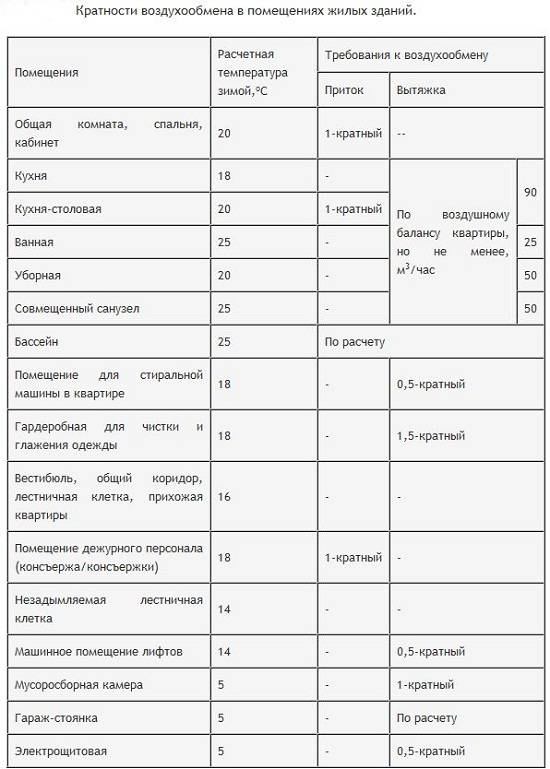

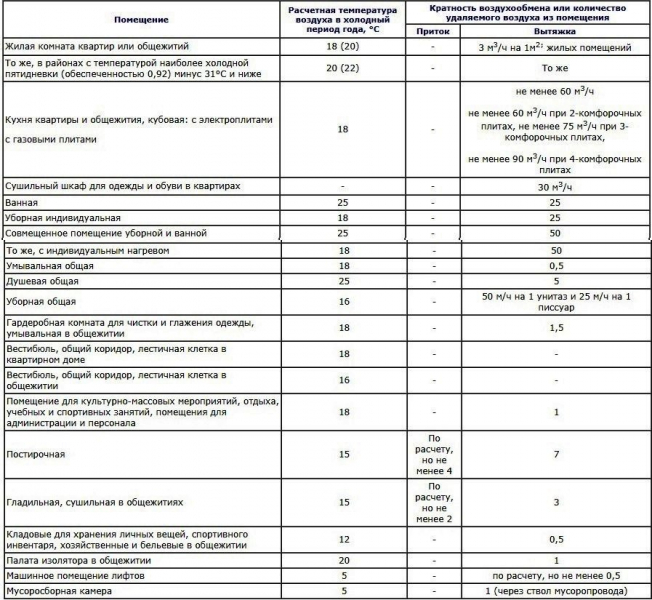

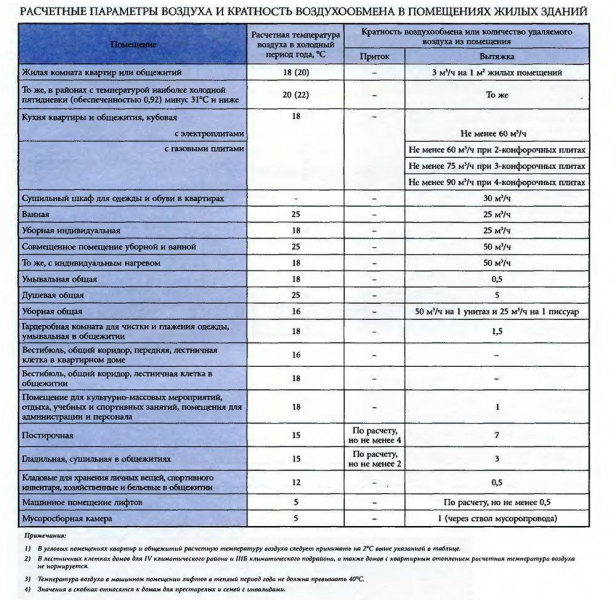

Для расчета воздухообмена в жилых помещениях следует руководствоваться этими нормами. Рассмотрим самые простые методы нахождения воздухообмена:
- по площади помещения,
- по санитарно-гигиеническим нормам,
- по кратностям
Противопожарная дверь в электрощитовой – есть свои нюансы
Владимир 19 января 2016
style=»display:block» data-ad-client=»ca-pub-5367705517370237″ data-ad-slot=»4667332581″
data-ad-format=»auto»>
Приветствую всех собравшихся на моем блоге! Продолжая тему противопожарных дверей, правил их монтажа и эксплуатации, сегодня я подготовил материал на тему, какая должна быть противопожарная дверь в электрощитовой.

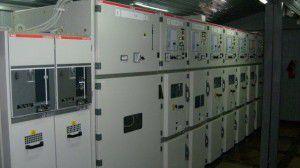

Электрощитовая – это место где собрано все электрооборудование, а значит и пожарная опасность там повышенная, поэтому требования к двери должны быть особенными.
Согласно ФЗ №123, установка противопожарных преград должна производиться в общественных зданиях, многолюдных и производственных помещениях, котельных, лабораториях, складских помещениях и электрощитовых.
Электрощитовая – это одна из потенциально опасных зон, где возможен очаг возгорания. Поэтому в целях безопасности конструкция, ведущая в помещение, должна отвечать основным требованиям. Она должна быть:
- Огнеупорная;
- Устойчивая к разрушению;
- Теплостойкая.
Во время пожара, качественная огнеупорная ПД не только сдержит пламя в комнате, но и позволит людям покинуть помещение.
Где располагаются электрощитовые и какие основные нормы?
Помещения с электрооборудованием должны располагаться либо на первом этаже здания, либо в сухом подвале. В местах, где существует потенциальная опасность затопления, ее следует располагать выше максимального уровня затопления.
Вентиляция в многоквартирном доме снип
Уже долгое время распространено частное малоэтажное домостроение – коттеджи, таунхаусы… Под объектами такого типа подразумевают жилые одноквартирные дома с количеством этажей выше уровня отметки земли не более трех, отдельнорасположенные или сблокированные.
При создании микроклимата внутри малоэтажного частного здания применим тот же список норм, что и выше, исключая СП 54.13330.2016. Вместо него опираются на свод правил СП 55.13330.2016 «Дома жилые одноквартирные». Свод правил применяется также для жилых одноквартирных домов со встроенными, пристроенными или встроенно-пристроенными нежилыми помещениями, общественного или производственного (ремесленного или сельскохозяйственного) назначения.
Вопросы вентилирования дома непременно возникают уже на стадии планов. Зачастую владелец самостоятельно ищет решения по воздухоснабжению, без привлечения проектировщиков. И хотя следование нормам в этой сфере контролируется меньше, грамотный и ответственный владелец придерживается их.
Видео описание
Еще про расчет вентиляции на видео:
Sсеч=V * 2,8/w, где Sсеч – площадь сечения, V – объем воздушной массы (м³/час), w – скорость воздушного потока внутри магистрали (м/сек) (средний показатель от 2 до 3), 2,8 – коэффициент согласования размерностей.
Для монтажа необходимо рассчитать, сколько потребуется диффузоров (заборно-выпускных отверстий) и их параметры. Габариты распылителей рассчитывают исходя из площади сечения основного трубопровода, умноженного на 1,5 или 2. Для расчета количества диффузоров применяют формулу: N=V/(2820 * W * d2), где V – объем воздушной массы, расходуемой в час, W – скорость перемещения воздушной массы, D – диаметр круглого диффузора.
Для диффузоров прямоугольной формы формула преобразуется следующим образом: N=π * V/(2820 * W * 4 * A * B), π – число пи, А и В – параметры сечения.
В любом случае, расчеты вентиляционных систем должны проводить профессионалы – если что-либо забыть или не учесть, то цена ошибки это необходимость переделывать расчеты и работу.
Полноценный расчет приточной вентиляции делается на специфическом программном обеспеченииИсточник ventisam.ru
