Правила эксплуатации
Кроме расчета и монтажа вентиляционных отверстий, не менее важно уметь ими правильно пользоваться. По нормам СНИП, основное требование к микроклиматическим условиям в пространстве подвала – это разница температуры воздуха не более чем в 2 градуса
Обеспечить такие показатели несложно
Главное, знать об особенностях эксплуатации продухов:
Обеспечить такие показатели несложно. Главное, знать об особенностях эксплуатации продухов:
- Зимнее и летнее время, закрывать продухи запрещается. Их закрытие приводит к повышению влажности в подполье.
- Для защиты от проникновения в подполье животных, используют специальные решетки или сетки.
- Систематически следует следить за температурными и влажностными показателями в подвале. При неблагоприятных условиях требуется увеличить количество «окон» или проверить качество теплоизоляционных покрытий подполом.
Некоторые специалисты не соглашаются с требованиями СНИП, в которых указано, что продухи следует всегда держать открытыми. Зимой, в период сильных морозов, проветривание подполья приводит к потере тепла квартир первого этажа в доме. А это, не может устраивать жильцов. Поэтому целесообразно зимой пространство подвала полностью закрывать.
Если в доме нет решеток на отдушинах, специалисты советуют прикрывать их снегом. Зимой, следует накидать вдоль стены горку снега, которая полностью закроет собой вентиляционное окно. Следует и своевременно откопать продухи весной. С активным таянием снега пространство подвала может затопить. А это только усложнит ситуацию. Лишняя влага сказывается на строительных материалах и отдельных элементах негативно. Просушить пространство уже будет сложно.
Фундамент есть, продухи отсутствуют. Что делать?
Если по различным причинам вентиляционные отверстия не были предусмотрены, проблему устранения сырости и грибка можно решить одним из следующих способов:
просверлить в готовом ленточном фундаменте отверстия необходимого размера алмазным бурением или перфоратором со сверлом большого диаметра. Сверление проводите с соблюдением техники безопасности и так, чтобы не нарушить целостность конструкции;
купить и проложить внутри здания вентиляционные трубы, выведя их на уровень крыши. Коньковый воздух на чердаке холоднее, давление внутри трубы и помещения будет меняться, улучшится тяга, в подвале не будет сырости;
установить принудительную вентиляцию с таймером или ручным включением. Вариант требует больших расходов и привлечения специалистов. К тому же придется регулярно проверять соотношение температур на улице и в подвале чтобы своевременно подключать вентилятор.
провести гидроизоляцию фундамента, сократив объемы грунтовых вод, просачивающихся в помещение. Пол полностью застилается полиэтиленовой пленкой толщиной не менее 150 мкм. Полотна кладут не встык, а внахлест с перекрытием не менее 10 см. и проклейкой с помощью двухстороннего скотча
Важно: пленка стелится не только на пол, но и заводится на стены на высоту до 30 см и надежно крепится.
Пленку легко порвать и процедуру придется начинать заново. Чтобы это не происходило, пол засыпается песком. Как вариант — обустройство черновой стяжки толщиной до 3 см.
Мнение эксперта
Сергей Юрьевич
Строительство домов, пристроек, террас и веранд.
Задать вопрос эксперту
Этот способ гидроизоляции рекомендуется использовать в сочетании с дополнительной теплоизоляцией, установкой вентиляционных труб, выведенных на уровень крыши. В противном случае пленка будет своего рода сборником для конденсата и грунтовых вод.
Не менее актуальная проблема — обустройство продух в бане из бруса, сруба или в частном доме с печью, работающей на дровах или угле. Оптимальное решение — обустройство поддувала так, чтобы чистовой пол размещался выше его. В полностью деревянном здании отверстия обустраивают между первым и вторым венцами. Если цоколь высокий, можно обустроить сразу над ним.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Какого размера должны быть отверстия
Продухи нельзя изготавливать по собственному усмотрению. Существуют определенные стандартны, которые регулируют их количество, а также способ расположения в фундаменте. За основу берется СНиП с порядковым номером 31/01/2003. В одном из его пунктов (9.10) указана площадь продухов, которые должны присутствовать для вентиляции цокольного пространства. Общая площадь всех продухов должна быть больше четырехсотой части площади подпола. То есть сначала необходимо вычислить общую площадь подпола. Если она правильной формы, тогда достаточно умножить ширину на длину. Для сложной формы потребуется разделить подпол на простые фигуры и суммировать их площади. При этом не учитывается площадь фундамента.
Если внутренняя площадь всех помещений составляет 120 м2, тогда общая площадь продухов будет равна 0,3 м2. Если переводить эти значения в более наглядные, то круглые продухи должны быть с диаметром не меньше 25 см. Для прямоугольных продухов размеры в минимальных значениях должны составлять 10×50 или 20×25 см. При большой площади размеры продухов могут получиться значительными. Для частного одноэтажного дома это может стать проблемой. Чтобы решить ее можно сделать продухи меньшего размера, но увеличить их количество по периметру фундамента.

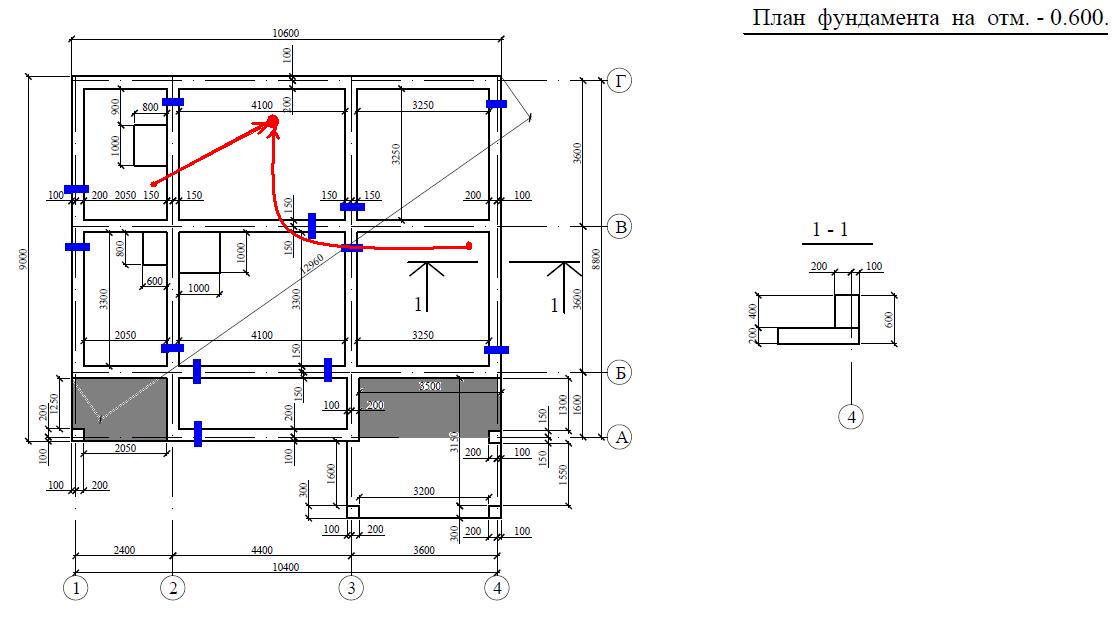

Расположение продухов в ленте фундамента также имеет некоторые нюансы. Отверстия не могут располагаться впритык к верхнему краю. Верхняя точка продуха должна быть минимум на 15 см ниже верхнего края ленты фундамента. Бывают случаи, когда фундамент не возвышается над поверхностью грунта на требуемый уровень, тогда необходимо вырыть небольшой приямок и огородить его, чтобы земля не ссыпалась в подпол. Расположение продухов не должно быть хаотичным. Они должны быть равномерно распределены на каждой из сторон фундамента. Те продухи, которые находятся на противоположных сторонах должны быть друг напротив друга, чтобы воздушные массы свободно циркулировали.
Если в фундаменте предусмотрены перемычки под перестенки, то в них также должны быть сделан отверстия, чтобы воздух циркулировал. Минимальное расстояние, которое должно быть между продухами составляет 2 метра. На перегородку в фундаменте должен быть минимум один продух. Кроме того, если он будет один, то размер такого продуха должен быть в несколько раз больше того, который находится во внешней стенке фундамента. Вместо одного большого, можно предусмотреть несколько с меньшим диаметром. Подпол является отличным местом, которое с радостью облюбуют животные и насекомые. Чтобы этого не произошло, отверстия необходимо закрыть металлической или пластиковой решеткой, которая будет служить барьером для проникновения.
Типы вентиляционных систем
Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:
- Естественная.
- Принудительная, оснащенная механическими приспособлениями.
- Комбинированная.
Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.

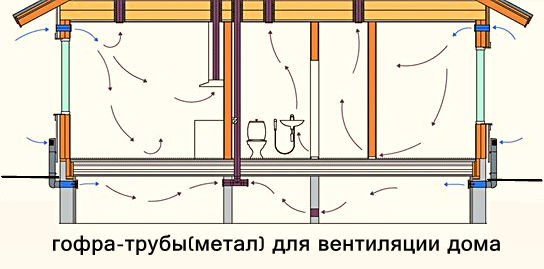

Как работает естественная вытяжка
Прежде чем начинать работы по планированию и монтажу естественной вентиляции в частном доме своими руками, нужно ознакомиться с принципами ее работы. Она функционирует за счет природной тяги, возникающей внутри труб, идущих вертикально, воздух при этом двигается снизу вверх.
Сила тяги зависит от:
- От разницы атмосферного давления вверху и внизу трубы. Перепад давления и мощность тяги будет повышаться за счет увеличения высоты вент. канала.
- Температуры на улице и в помещении. Чем холоднее за окном, тем быстрее холодный воздух вытесняет теплый в доме, побуждая его подниматься вверх к вытяжке.
- Насыщенность влагой. Если температура насыщения водяным паром одинакова воздушная смесь быстрее поднимается вверх, она становится легче сухого воздуха.
Летом естественная вытяжка будет работать хуже из-за небольшого перепада температур.
Вход естественной вентиляции – это вытяжной клапан, который монтируется на потолке или в стене под самым потолком. Выходом считается верх трубы. Работать конструкция начинает при перепаде давлений на выходе и входе, примерно он начинается с 10 м.
Естественный приток монтируют на уровне 2 м от пола или над батареями.
Большое значение имеет то, из чего сделана вытяжка. В качестве материала предпочтительны спирально-навитые воздуховоды.
Но чаще, при самостоятельном монтаже, выбирают трубы канализации диаметром 110 мм.
Принцип обустройства принудительной системы
Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.
Схем подобной вентиляции много, наиболее востребованные:
- Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.
- Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.
- Центральный кондиционер с сетью вентканалов.
- Фанкойлы – местные калориферы, обладающие функциями обогрева\охлаждения.
Комбинированное устройство
Здесь работает принцип естественной вентиляции с усилением воздухообмена при помощи электро вентиляторов, установленных в разных точках. Популярны 2 варианта:
- Выброс отработанного воздуха осуществляется вертикальным каналом, а приток – при помощи мех. вентиляторов.
- Вентилятор ставится на вытяжную шахту, а приток – через клапаны в стене.
Пример комбинированного варианта – кухонная вытяжка или вентилятор в туалете. При помощи таких устройств в процессе готовки отсасываются пары, неприятные запахи при готовке и пр.
Бризеры, встраиваемые прямо в толщу стен, обеспечивают механизированный приток чистого воздуха. В холодное время года при помощи ТЭНов он еще и обогревается.

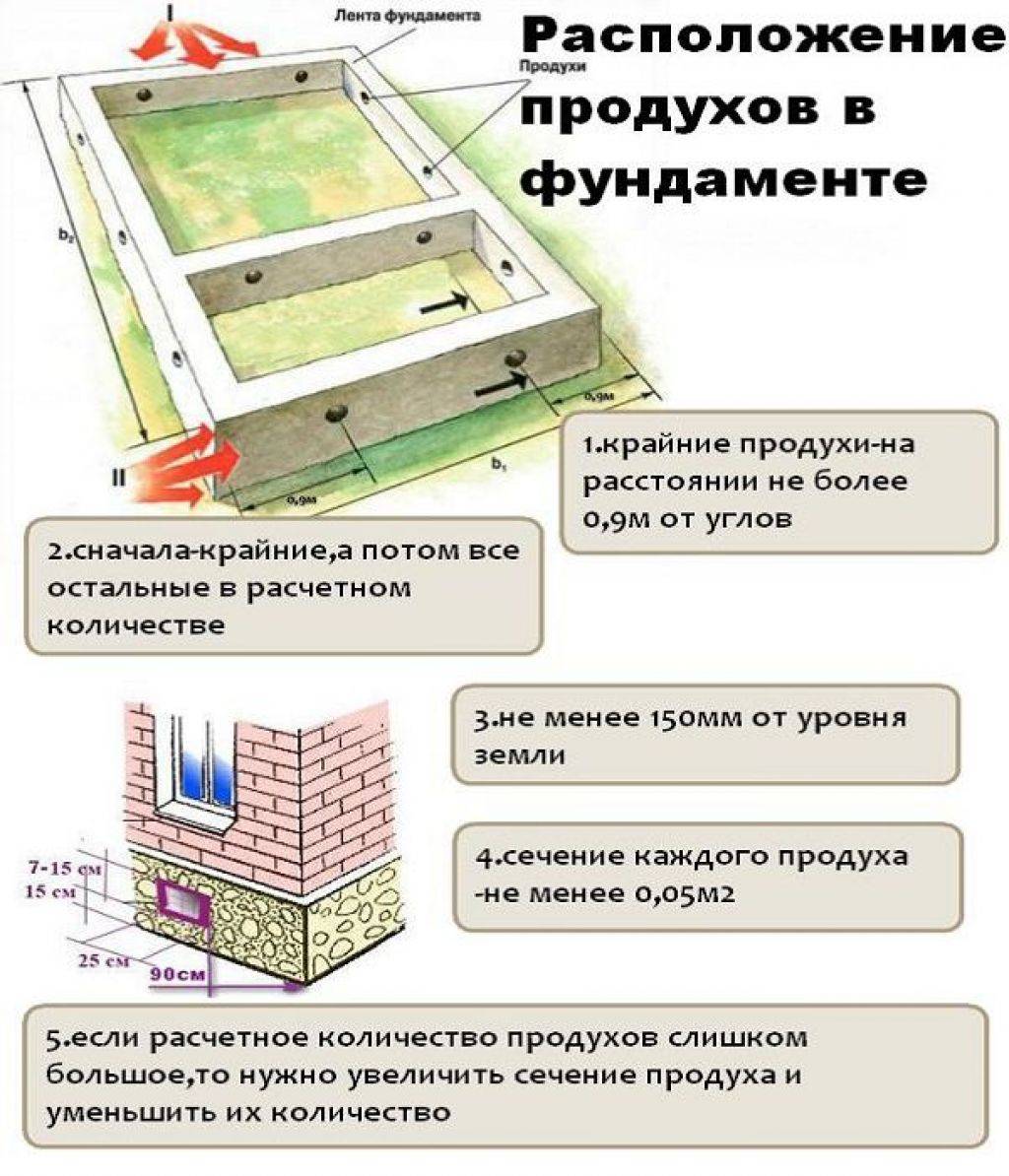

Разновидности отдушин и их расстановка
СНиП 31-01-2003 является последним на сегодня актом, регламентирующим площадь и число проемов для вентилирования. В нем сказано, что суммарная площадь всех проемов для вентилирования цоколя обязана иметь отношение 1:400 к площади подполья. Также площадь проема должна быть не менее 0,05 кв.м.
Сначала разберемся с размерами проема. 0,05 кв.м = 500 кв. см. Значит, стороны делают 50 х 10 см или 25 х 20 см. Такие проемы создают в высотных домах. Однако для коттеджного строения такой ход в цоколе может оказаться слишком большим, поэтому многие строители уменьшают размер проема вдвое, создавая не один продух, а два. Но делать ходы менее 5 кв. см не разрешено.
Теперь посчитаем суммарное число отдушин. Допустим, дом имеет длину в 12 м и ширну в 8 м. Итого:
- Общая площадь подпольного пространства 12 х 8 = 96 м.
- Находим общую площадь проемов: 96/400 = 0,24 м.
- Число проемов стандартной величины: 0,24/0,05 = 4,8, т.е. 5 отдушин.
- Для уменьшенных вдвое продухов число из предыдущего пункта увеличиваем вдвое и получаем 10 шт.
Так можно посчитать количество отверстий, достаточное для вентиляции подполья любой площади.
Что предпринять, если при постройке дома продухи в подвале не были обустроены
Когда строительство дома ведется без соблюдения правил или лицами, которые не сведущи в некоторых вопросах, может возникнуть ситуация, когда продухи попросту забыли сделать при обустройстве фундамента. Но технология строительства предполагает их закладку совместно с возведением фундамента. Существует несколько вариантов, как исправить допущенные строительные промахи.
Продухи должны находиться не ниже 15 см от уровня грунта.
Пробить (или прорезать) продухи после окончания строительных работ можно только бригаде профессиональных строителей, у которых имеется для проведения процедуры все необходимое оборудование. Эти специалисты высверливают отверстие, которое в диаметре будет примерно 150-250 мм. Стоимость проводимых работ будет зависеть от того, какой материал использовался при возведении фундамента. Еще к стоимости работ будет добавляться ширина стены, которую необходимо просверлить, и нужное количество отверстий. При условии, что часть фундамента, которая выступает над землей, сделана из кирпича, возможно выполнение продухов своими силами. Но следует учитывать, что процесс этот достаточно трудоемкий и необходим минимальный набор инструментов: перфоратор, кувалда, стамеска.
Во многих европейских странах полы первого этажа выстилаются прямо по грунту, при этом работы по обустройству подпола не проводятся. Этот метод позволяет исключить некоторые проблемы, которые могут возникнуть в ходе обустройства пола, выполненного по принципу «перекрытия». Полы, которые уложены на грунт, не страдают от перенасыщения влагой и на них не скапливается конденсат, из-за чего не образуется плесень. При этом такая технология укладки позволяет уменьшить расходы на строительных материалах за счет понижения высоты строения.
В каких случаях продухи не нужны
Существует способ строительства, при котором подпольные пространства не нуждаются в устройстве продухов. В таком случае, во-первых, необходима грамотная гидроизоляция бетонных блоков самого фундамента. Делается это с помощью современных гидроизолирующих материалов. Во-вторых, потребуется устройство песчаной подушки под полом у основания дома для отвода лишней воды. И в-третьих, совсем без вентиляции обойтись всё равно не получится, но её можно вывести на крышу с помощью пластиковых труб.
Теперь понятно, чем закрыть продухи в фундаменте. Правильнее будет заложить воздуховоды или продухи ещё на этапе проектирования дома. В ином случае, их всё равно придётся делать, но это будет гораздо дольше, труднее и дороже.
Необходимость
Нужны ли продухи: необходимо разобраться в необходимости применения самой вентиляции подпольного пространства. В подвалах, технических этажах или даже в погребе многоквартирных жилых домов имеется свой микроклимат.
Температура воздуха, а также влажность в таком пространстве отличается от климатических показателей на улице. Это приводит к повышению влажности в помещении. А такие микроклиматические условия являются идеальными для образования плесени и гнили на поверхностях строительных материалов. Если в пространстве подполья установлен металлический трубопровод для подачи воды – он страдает от коррозии. Вывод один — любое строение без продухов подпола будет иметь меньший срок эксплуатации.
Продухи в подвале являются основным оборудованием вентиляционной системы естественного типа. Они применяются для всех типов построек, от общественных зданий до технических строений. Главное, придерживаться определенных стандартов, которые имеют строительные нормы и правила (СНиП).
Основная и самая ответственная часть снабжения жилища вентиляцией подвала – это проведение предварительного расчёта площади вентиляционных отверстий. От правильности этих работ будет зависеть качество полученного воздухообмена. Естественная тяга уменьшает риск накопления газа радона в помещении техподполья. Этот газ выделяется из почвы и несет огромный вред для человеческого организма, так как он радиоактивен.
Вентиляция помещений различного назначения в коттедже

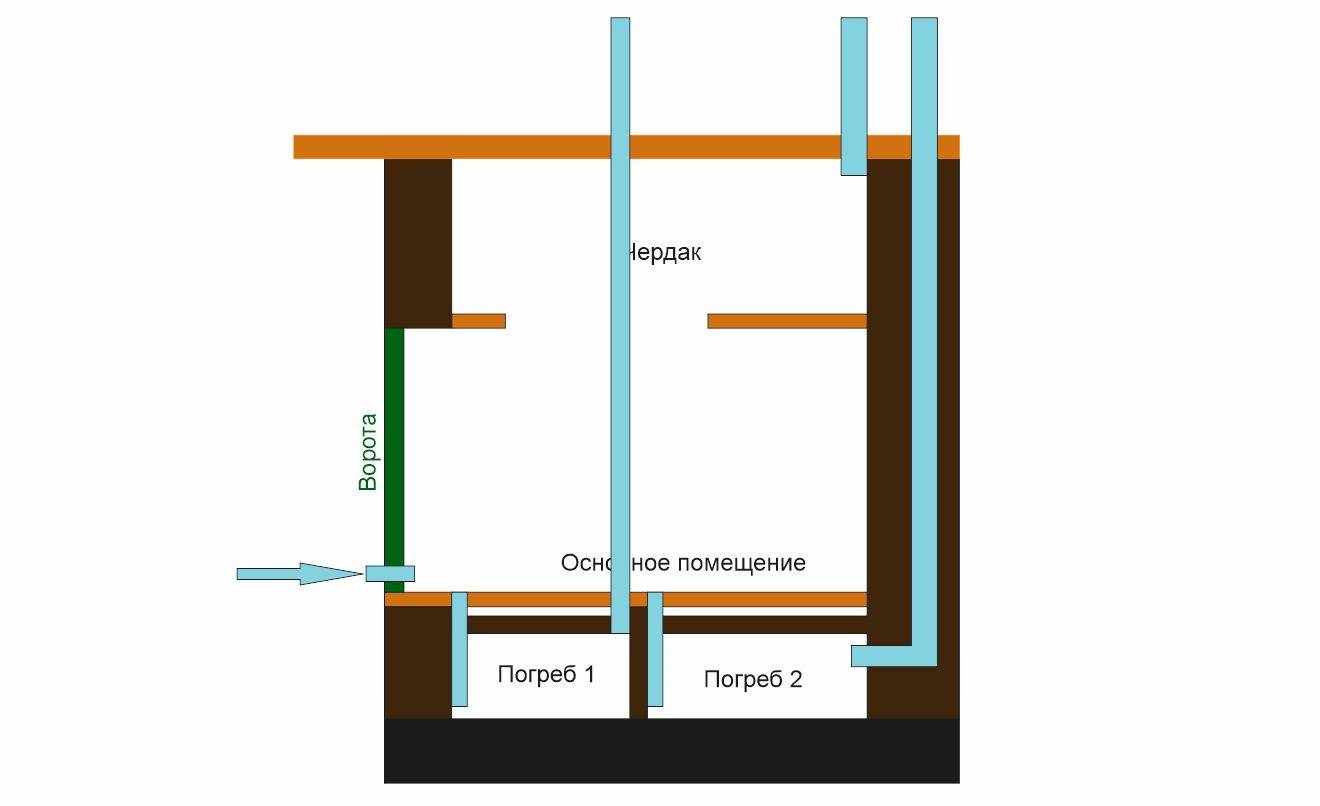

Вентиляция гаража
пример вентиляции гаража
В гараже скапливаются выхлопные газы, испарения смазочных материалов и горючего. В определенной концентрации они опасны для здоровья и жизни
Особенно важно правильно оборудовать вентиляцию, если гараж устроен в цоколе коттеджа или пристроен к нему вплотную. Устанавливается мощная принудительная вытяжка
Вентиляция кухни
Это помещение, нуждающееся в усиленной вентиляции. Испарения, запахи приготовляемой пищи и жар не должны распространяться по дому. Поэтому над варочной поверхностью делают вытяжку, а для оттока паровых скоплений под потолком оборудуют выход вытяжного вентканала.
Подробнее о проектировании естественной вентиляции коттеджа консультируйтесь со специалистом.
Вентиляция санузла
В наиболее влажных местах коттеджа обычно проектируют естественную вентиляцию. Иногда воздухообмен усиливается за счет принудительной тяги – вытяжных вентиляторов. По правилам оборудования вытяжной вентиляции коттеджей воздуховоды из туалета и ванной комнаты не объединяются с воздуховодами из других помещений.
Вентиляция бассейна
Обилие постоянно испаряющейся влаги требует интенсивной вытяжки. Одновременно с этим необходимо поддерживать комфортную температуру воздуха. Поэтому такие помещения в коттеджах оборудуют приточно-вытяжными системами вентиляции, а также осушителями воздуха.
Вентиляция жилых помещений
Для жилых помещений вполне достаточно обеспечить постоянный приток свежего воздуха с улицы, который будет вытеснять использованный через щели в дверных коробках, под межкомнатными дверями. Поэтому при проектировании вентиляции коттеджа можно ограничиться приточными клапанами или приточными воздуховодами в зависимости от выбранной воздухообменной системы.
Вентиляция цокольного этажа коттеджа
В цокольном этаже коттеджа могут размещаться мастерские, сауна, бассейн, прачечная, кладовые. Для создания нормального микроклимата необходимо оборудовать вентиляцию цокольного этажа коттеджа. Она состоит из вентиляционных каналов, а также одной или нескольких форточек.
Обязательно на стадии проектирования коттеджа вентиляционные отдушины цоколя предусматриваются. Количество и площадь отдушин зависит от размеров дома, его расположения, рельефа местности, типа почвы. О том, как правильно их рассчитать, смотрите видео.
Вентиляция в цокольном этаже коттеджа обеспечивается и приточно-вытяжной системой. Она состоит из двух труб: по одной воздух попадает в подвал, по другой вытягивается наружу. Трубы устанавливают вертикально в противоположных углах помещения. Выход вытяжной трубы должен быть на 20 – 30 см. ниже потолка. А выход приточной – на 20 см. выше пола. Вытяжная труба выводится на чердак.
Чтобы регулировать движение воздуха используются шиберные заслонки.
Если влажность в цокольном этаже велика и естественная вентиляция не справляется, в вытяжную трубу устанавливается вентилятор, принудительно удаляющий влажный и спертый воздух.
Как исправить ситуацию
Что делать, если фундамент есть, а продухи забыли сделать или их размеры недостаточны для нормальной вентиляции — в подполе начал размножаться грибок, повышенная влажность и другие «прелести». Путей решения проблемы несколько:
- Увеличить размеры уже имеющихся или насверлить новые. Сверлить монолитный фундамент — непростая задача. Делают это или при помощи коронки подходящего размера. Если коронки нет, можно взять длинное сверло большого диаметра, высверливая им много мелких отверстий по периметру отдушины. Потом сверлят оставшиеся промежутки, а неровная поверхность затем или шлифуется, или просто закрывается решеткой. Еще один способ — заказать алмазное бурение. При этом используется специальное оборудование, сверлятся отверстия намного мягче, без ударных нагрузок. Алмазное бурение в цоколе здания
- Если делать новые или расширять старые отдушины нет возможности или желания, можно улучшить тягу, выведя одну или несколько труб от продуха на крышу. За счет перепада давления тяга будет лучше, влажность уменьшится.
- Сделать принудительную вентиляцию. Чтобы не включать/выключать ее вручную, можно поставить таймер или дифференцированный термометр. Он будет включать вентилятор тогда, когда температура в подполье выше, чем на улице (условие для выпадения конденсата).
- Уменьшить количество поступающей в подпол влаги. Чаще всего источником служит грунт, особенно при высоком уровне грунтовых вод. Его закрывают пароизоляцией. Подойдет толстая полиэтиленовая пленка (толщина от 150 мк). Ее укладывают так, чтобы одно полотно заходило на другое на 10-15 см. Стыки проклеивают двусторонним скотчем (можно дважды — в начале «перехлеста» и в конце»). Пленку заводят на стены на 20-30 см, закрепляют при помощи планки. Чтобы во время дальнейшей эксплуатации пленка не повредилась, на нее насыпают слой песка или делают тощую стяжку толщиной 3 см. Если фундамент, отмостка и цоколь утеплены, это дает хороший эффект — в сочетании с венттрубой, выведенной на крышу. Если утепления нет, на пленке будет образовываться конденсат. Сделав уклон в какую-то сторону влагу можно будет собирать и выводить за пределы подпола. Этот вариант хоть и хуже, но работает.
- Для вентиляции подпола в бане (отапливаемой) или домах с печным потоплением есть другое решение — поставить печь так, чтобы воздух тянулся из-под пола (сделать поддувало ниже уровня чистового пола). Вентиляция фундамента при помощи забора воздуха в печь из подпола
- Нет подпола — не нужна вентиляция. Чтобы реализовать эту аксиому, все пространство от грунта до чернового пола засыпается. Используется наиболее доступный материал с неплохими теплоизолирующими свойствами. Обычно это — керамзит. Его минус в том, что он гигроскопичен и способен «тянуть» из грунта воду. При высоком уровне подземных вод, если не сделать по грунту качественной гидроизоляции (пленка с заходом на стены), можно сделать только хуже. Есть второй подходящий материал с лучшими характеристиками по теплоизоляции и совершенно негигроскопичный — гранулированное пеностекло или его бой. Этот материал появился относительно недавно и и нем мало кто знает. Для данного случая — отличный выбор. Стоит, правда, дороже керамзита, но и в разы теплее и безопаснее (керамзит часто экологически небезопасен).
Схема монтажа вентиляции в цокольном помещении
Если разбить процесс установки естественной вентиляции на основные этапы, получим:
- Расчет необходимой производительности вентиляционной системы. Данная процедура должна производиться на этапе проектирования здания. Формулы легко найти в сети, а результаты сопоставить с нормативными требованиями.
- Определиться с количеством вентиляционных отверстий – чем их больше, тем равномернее воздух поступает в помещения.
- Определить пути перемещения воздушных масс, чтобы найти точные места расположения притоков.
- При строительстве стен цоколя сформировать продухи нужного размера и установить больше широких окон, через которые будет производиться проветривание в жаркое время года.
- Установить центральное вытяжное отверстие для жилых комнат и отдельные для помещений, в которых в воздухе накапливаются вредные вещества (кухня, котельная).
Как не допустить ошибок
Если вертикальный дымоход проектируется и устанавливается одновременно со строительством дома, то его встраивают в стену, используя для этого трубы из разных материалов либо специальные фасонные блоки с полостями внутри.
- Чтобы вентиляция работала хорошо, каналы необходимо формировать из материалов, обладающих высокими тепло-инерционными свойствами, например, кирпича или керамических и асбестовых труб. Такие материалы как пластик и металл тоже используют, но нужно отдавать себе отчет в том, что эффективность такой системы будет страдать.
Вентканал в доме
- Причина заключается в том, что та же сталь быстро нагревается и также быстро отдает тепло. В результате воздух при подъеме будет быстро остывать, что ослабит тягу. Современные металлические воздуховоды имеют коаксиальное строение – две трубы разных диаметров вставлены одна в другую, а между ними проложен слой теплоизолятора. Такие системы будут работать эффективно, однако стоят немалых денег.
- Одностенные трубы из нержавеющей стали можно использовать, если замуровывать их внутри кирпичной кладки, вплоть до окончания вентиляционного канала. Существуют и другие варианты труб, например, вермикулитовые. Каждый вариант имеет свои характеристики, которые необходимо изучить перед использованием.
- Вытяжное отверстие в помещении располагается на максимально возможной высоте, так как именно в этой части комнаты скапливается нагретый воздух, углекислый и угарный газ. В то же время приточные отверстия нужно разместить ниже, чтобы обеспечить разницу в перепаде температур и давлении.
- Если проектом предусмотрен вентканал, проходящий до конька крыши, то перепад высоты между приточным и вытяжным отверстием может быть минимальным. Если же стояк не спроектирован и требуется сделать независимую систему для проветривания цоколя, приточное отверстие нужно соединить с трубой и провести его близко к полу. Если этого не сделать, воздух практически не будет двигаться даже зимой. В нижней части комнаты будет постоянная сырость.
- От нижней точки приточного воздуховода до пола оставляется минимальное расстояние в 30 см. Холодные массы воздуха тяжелее легких, и силами гравитации придавливаются к полу и распространяются по нему. Для беспрепятственного движения воздуха между комнатами, необходимо оставить под дверями зазор в 2 и более см.
- При расчете путей движения воздуха необходимо учесть, чтобы массы проходили через все помещения. Помещения, которые изолируются от других по разным причинам, оборудуются отдельными вытяжками.
- Чтобы усилить тягу, рекомендуем на центральной вытяжке, которая также располагается в стене, установить вертикальную трубу, и вывести ее вверх на максимально возможное расстояние. Такая труба будет иметь всего 1 поворот, который сильно не ослабит тягу.
- Используйте утепленные коаксиальные дымоходы. Чем дальше труба будет выдвинута от стены, тем сильнее она будет обдуваться ветром. Если участок вывода вентканала закрыт со всех сторон заборами и другими сооружениями, вывод трубы нужно поднять выше самой высокой точки данных объектов, чтобы ветер мог обдувать флюгарку.
- Не допускайте нарушения герметичности воздуховодов – каждая щель будет уменьшать тягу. Обязательно просчитайте производительность вытяжного отверстия, которого должно хватить для вывода нормативных значений объема воздуха, в расчете на одного человека, находящегося в комнате.
Производительность берется с запасом, при необходимости тяга ограничивается искусственно, за счет клапанов и затворов.
