Приточная и вытяжная вентиляция газового котла при установке

Котельная в частном доме в отдельном помещении (встроенном или пристроенном)

Отдельные помещения-бойлерные для установки газовых котлов мощностью до 200 кВт должны быть отделены от остальных помещений негорючей стеной с пределом огнестойкости не менее 0,75 часа. Таким требованиям отвечает кирпич, шлакоблок, бетон (легкий и тяжелый). Требования к отдельным топочным во встроенном или пристроенном помещении следующие:

Минимальный объем — 15 кубометров. Высота потолков : при мощности от 30 кВт — 2,5 м; до 30 кВт — от 2,2 м. Должно быть окно с фрамугой или форточкой, площадь стекла не меньше 0,03 квадрата на каждый кубометр объема. Вентиляция должна обеспечивать не менее чем трехкратный обмен воздуха за один час.

В случае если котельная организована в подвальном или цокольном этаже, минимальный размер котельной будет больше: к обязательным 15  кубам добавляется 0,2 м2 на каждый киловатт мощности, которая идет на отопление. Также добавляется требование к стенам и перекрытиям, смежным с другими помещениями: они должны быть паро- газо- непроницаемыми. И еще одна особенность: топочная в подвальном или цокольном этаже при установке оборудования мощностью от 150 кВт до 350 кВт должна иметь отдельный выход на улицу. Допускается выход в коридор, ведущий на улицу.

Нормируется не площадь котельной, а ее объем, задается также минимальная высота потолков

Вообще, размер котельной в частном доме целесообразно выбирать исходя из удобства обслуживания, что, обычно, намного превосходит нормативы.

Особые требования к пристроенным котельным

Их не очень много. К пунктам, изложенным выше добавляются три новых требования:

Пристройка  должна располагаться на сплошном участке стены, до ближайших окон или дверей расстояние должно быть не менее  1 метра. Выполнена она должна быть из негорючего материала с пределом огнестойкости не менее 0,75 часа (бетон, кирпич, шлакоблок). Стены пристройки не должны быть связаны со стенами основного здания. Это значит, что фундамент надо делать отдельным, несвязным и строить не три стены, а все четыре. Пристройка делается из негорючего строительного материала

Что надо иметь в виду. Если вы собираетесь устроить котельную в частном доме, а помещения подходящего объема нет или высота потолков немного ниже требований, вам могут пойти на встречу и потребовать взамен увечить площадь остекления. Если же вы планируете строительство дома, то надо выдерживать все требования, иначе проект вам никогда не согласуют. Также жестко подходят и к строительству пристроенных котельных: все должно соответствовать нормам и никак иначе.

Необходимые расчеты

Точный и грамотный расчет вентиляции — важный этап проектирования системы отопления. Профессиональные инженерные вычисления учитывают размеры топочного помещения, технические характеристики и место монтажа оборудования. Проектирование котельной частного дома проще. Требуется определить следующие параметры:

• Геометрические размеры помещения (длина, ширина, высота).
• Скорость воздушного потока. Она не должна быть меньше 1 м/с.
• Коэффициент усиления воздухообмена, обусловленный разницей между допустимой высотой помещения (6 м) и ее реальным значением.

Определив их, можно рассчитать оптимальный диаметр приточных и вытяжных каналов системы вентиляции. Для помещения с габаритами 4×3×2,8 м (длина, ширина, высота) расчеты выглядят так.

1. Перемножением параметров помещения вычисляется его объем. Он равен 33,6 м3.
2. Определяется коэффициент увеличения воздухообмена котельной: (6 — 2,8) * 0,25 + 3 = 3,8.
3. Находится объем воздуха, который надо заместить в течение часа: V = 3,8 × 33,6 = 128 м³.
4. Площадь сечения канала, который должна иметь вентиляция вытяжная в котельной коттеджа, рассчитывается по формуле: F = 128/3600 = 0,035 м2.
5. Полученное значение площади переводится в диаметр, так как на практике чаще используют вентиляционные трубы круглого сечения: D = 2 sqrt (S / π) = 211 мм.

Установка своими руками

Грамотное устройство вентиляционной системы котельной включает в себя три обязательных этапа: подготовку технического проекта, монтаж оборудования и проверку работоспособности. При планировании учитывается производительность вентиляционной установки, длина воздушных каналов и тепловая мощность котла. Монтируя воздуховоды, надо помнить, что их расположение зависит от используемого типа воздухообмена. Горизонтальные трубы следует устанавливать только в системах с принудительным. При этом их длина связана с мощностью установленного оборудования. В любом случае каналы должны быть прямыми, без изгибов и поворотов. Естественные системы разрешается оснащать лишь вертикальными воздушными видами, длина которых не может быть меньше 3 м.

Окончив монтаж системы вентиляции и отопления частного дома, надо проверить работоспособность всех ее функциональных элементов. Требуется убедиться в отсутствии протечек теплоносителя, обратной тяги и тепловых потерь, измерить КПД котла и концентрацию угарного газа в топочной. Для обеспечения достоверности замеров их надо проводить лишь спустя 24 часа после запуска отопления и воздухообмена. С целью повышения безопасности работы котельной и эффективного удаления из нее продуктов сгорания, полезно дополнительно использовать пожарную вентиляцию и специальную систему борьбы с задымленностью.

Цены

При устройстве вентиляции под ключ, стоимость квалифицированного составления проектной документации котельной и проведения монтажных работ зависит от размеров дома, типа и характеристик используемого отопительного оборудования, вида воздухообмена, автоматики и так далее. Реализация первой услуги в среднем составляет 55 рублей за 1 м2, а непосредственно установка в здании, площадью 100-800 м2, обойдется в 25 000 — 33 000.

Основные технические характеристики и цены наиболее популярных приточных установок:

Название модели	Макс. расход воздуха, м³/ч	Мощность нагревателя, кВт	Размеры, мм	Цена, рубли
ГлобалВент Эконом-300	400	2,7	220x640x435	35 300
2vv Alfa-C-20VS-DP-2	2000	32,8	618х468х1200	172 300
A-Clima ARL BOX 2,5	1970	34	1500х800×370	106 200
ГлобалВент Эконом-1500	1900	11,1	390x770x635	63 900
A-Clima Arl Box 1,5	1635	28	1270x670x370	103 900
DVS OTA 160/5000	376	5	490x1000x490	42 500

Зачем нужна система циркуляции воздуха

В такой маленькой и герметичной котельной нужно очень эффективная вентиляция, здесь скорее всего есть нарушения по габаритам

Несмотря на развитие высокотехнологичного газового котельного оборудования количество отравлений и смертей от угарного газа велико. Общая слабость и головная боль – это меньшее, что может почувствовать человек. Игнорирование общепринятых норм понижает работу отопительного оборудования. Только при непрерывной подаче воздуха обеспечивается нормальная работа котла, а при недостатке кислорода топливо полностью не сгорает. Это значит, что выработка тепла будет минимальной.

Необходимо понимать, что если еще на начальных этапах проектирования постройки в схеме, котельная находится отдельно от дома, воздух, который циркулирует в помещении, будет использоваться котлом. При установке не пластиковых дверей, окон в котельной будет достаточно воздуха. При установке современных пластиковых окон, дверей свежий воздух циркулировать с улицы не будет. Котел работая, разряжает воздух, значит, мощность оборудования будет снижаться. Высокая вероятность, что угарный газ попадет в котельную

Данный пример подтверждает важность вентиляционной системы в любом помещении

Как организовать вентиляцию в квартире?

Для отопления квартиры в многоквартирном доме устанавливают газовый котел с закрытой камерой сгорания и коаксиальным дымоходом. В большинстве случаев агрегат размещают в кухне или прихожей. Пользователей интересует, как организовать удобный дополнительный вентканал в малогабаритном помещении. В квартире целесообразнее установить принудительную вентиляционную систему. Это можно осуществить следующими методами:

1. Установкой приточного клапана в раме пластикового окна. Он может работать в ручном или автоматическом режиме. Однако при низких температурах такое устройство часто замерзает.
2. Размещением приточного клапана в стене. Им также можно управлять вручную или автоматически.
3. Электрическим прибором, который устанавливается на филенку пластиковой двери. Он способен прогревать и фильтровать воздух.

При устройстве вентиляции для газового котла также стоит обратить внимание на рекомендации, которые производители пишут в инструкции к своим устройствам.

Вентиляция кухни с газовой плитой

Очень часто на кухнях с естественной вентиляцией воздух не очищается должным образом. Это не сложно проверить. Просто выкурите одну сигарету и оставьте комнату закрытой на 15 минут. Если остаются следы дыма, это означает, что вентиляция не контролируется своей функцией. Причин может быть много: ошибка в проектировании здания, недобросовестная воля строителей, отсутствие должного ухода за установкой. Необходимо принять меры.

Требования СНиП 42-01 для газовых печей следующие:

• потолки высотой не менее 220 см;
• наличие вентиляционного проема или окна с вентилятором;
• зазор между дверью и полом (или проемом) составляет не менее 0,25 квадратных метров.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена газовая плита должна отвечать следующим требованиям к вентиляции газовой плиты SNiP 42-01:

• впотолка более 2 м 20 см;
• наличие вентиляционного канала или окна с вентиляционным отверстием в верхней части;
• под или в нижней части двери находится прорезь или отверстия общей площадью 25 квадратных дюймов и более.

Отток воздуха

Наиболее распространенным способом нормализации вентиляции над газовой плитой является установка вытяжки. Вентилятор удаляет воздух, плавающий над варочной панелью, запахи пищи и угарный газ. А широкий зонтик вытяжки направит дымы непосредственно в вентиляционные каналы. Таким образом, вытяжка обеспечивает принудительную вытяжку на кухне с газовой варочной панелью. Стоимость вытяжек варьируется в широких пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Есть два типа капюшонов:

• с фильтрацией и рециркуляцией воздуха;
• с выходом воздуха наружу.

Первый тип вытяжки нельзя назвать частью системы вентиляции, так как он никоим образом не участвует в воздухообмене. Однако последние полностью обеспечивают удаление паров. На месте которого с улицы подымается свежий воздух. Однако, если на кухне с газовой плитой есть пластиковые окна, необходимо дополнительно проветрить подачу.

Мощность навеса выбирается в соответствии с формулой:

M=O * 10

O – это объем воздуха на кухне, рассчитанный следующим образом:

O=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно правилам, разрешается устанавливать механическую вентиляцию для газового котла приточно-вытяжной системы в квартирах жилых домов, не нарушая при этом общую вентиляцию здания. Другими словами, нельзя выводить дымовой газопровод в шахту, полностью заблокировав вентиляционную решетку. В противном случае вентиляция в газовой котельной или кухне не будет работать при выключенном вытяжном вентиляторе.

Все секреты связи с капюшоном на видео:

Приток воздуха

Приток свежего воздуха, необходимого для нормальной работы газовых приборов и благополучия людей, обеспечивается воздухозаборными устройствами.

На рынке имеются следующие типы вентиляционных отверстий для вентиляции газовой печи в частном доме или квартире:

• оконный впускной клапан. Клапан устанавливается в пластиковую оконную створку и работает автоматически или в ручном режиме. Во время особо сильных морозов он склонен к обледенению;
• настенный впускной клапан. Требуется отверстие во внешней стене для установки. Есть модели с фильтрацией воздуха, могут быть автоматическими;
• вентилятор. Навешивается на нижнюю створку пластиковой двери, питающейся от электросети. Не только фильтрует поступающий воздух, но и нагревает его.

В соответствии с нашими рекомендациями Вы можете самостоятельно установить любую из перечисленных воздухозаборных вентиляционных установок для кухонь с газовой плитой или котлом.

Особенности дымохода закрытой камеры сгорания

Большинство агрегатов, использующих в качестве топлива природный газ, имеют закрытую камеру сгорания и коаксиальный дымоход. Он отличается по конструкции и имеет ряд преимуществ.

Дымоход представляет собой две трубы, разные по диаметру и вставленные друг в друга. Дым и газ удаляются через трубу меньшего диаметра, а приток воздуха обеспечивает труба с большим диаметром. Такая конструкция обеспечивает безопасность и не допускает перегрева трубы меньшего диаметра.

Для закрытой камеры не нужно проветривать помещение, но если тяга плохая, то необходимо установить дымосос, а в этом случае система будет энергозависима.

Для дома в частном секторе газовый котел такого типа будет более экономичен, особенно с коаксиальным дымоходом.

Как подобрать материал для вытяжки

Материал изготавливания может быть разным.

Рассмотрим некоторые из них.

• Кирпич. Этот материал применяется для строительства вытяжного канала в котельных, работающих на твёрдом топливе. Чистка таких каналов весьма трудоёмкая, однако срок их службы значительный. В газовых котельных кирпичный воздуховод не является оптимальным вариантом, поскольку они имеют низкую температуру и в трубе может появится конденсат, способный разрушить кирпич;
• Керамика. Для использования в твердотопливной котельной используют высокотемпературную керамику (до 650°С). В газовых котельных можно использовать обычную керамику, но с возможностью отвода конденсата. Трубу необходимо утеплить теплоизоляционными материалами;
• Металл. Стальные вытяжные каналы допускается применять и в твердотопливных, и в газовых котельных. Единственное различие это применение более толстостенного металла для котлов на твёрдом топливе. Металл должен быть жаропрочным. Из недостатков – высокая цена и меньший срок эксплуатации по сравнению с кирпичными.

Определиться с материалом вытяжного канала помогут требования к коррозионной стойкости и взаимодействию с сажей

Также важно учитывать какое давление создаётся принудительной вентиляцией, количеством конденсата, температуре газов.
При необходимости восстановления вытяжного канала из кирпича в условиях работы газового оборудования можно внутрь старого канала поместить металлические воздуховоды

Для чего нужен дымосос

Для любого отопительного агрегата важна тяга, если ее недостаточно, то КПД котла снижается, продукты горения попадают в помещение; чтобы этого не происходило, используется дымосос. Его можно установить почти на любую систему вентиляции.

Дымососы подразделяют на три вида:

1. Проточный дымосос устанавливается на входном патрубке котла, включается по мере необходимости вручную или автоматикой.
2. Центробежная тяговая машина.
3. Усилитель естественной тяги, снабжен осевым вентилятором и устанавливается на конец трубы.

Дымосос предпочтительнее для устройств прямого горения на твердом топливе.

Требования нормативов по воздухообмену

При проектировании вентиляции в кухнях с газовыми плитами необходимо соблюдать требования как санитарных, так и противопожарных норм (ГОСТов, СНиПов, СанПиНов и СП). Газоснабжение квартир и коттеджей является несомненным благом, так как позволяет существенно снизить траты на коммуналку. Но есть ряд моментов.

Оба варианта поставки: транспортируемый по трубам магистральный газ и СУГ из газгольдера или баллона – это источник опасности. Пренебрегать предписаниями и забывать о правилах безопасности нельзя.

Проектирование и монтаж кухонь с бытовыми плитами на газу регламентируются сразу несколькими документами. Плюс еще есть всевозможные рекомендации, основанные на приведенных нормативах

Если вытяжку и приток воздуха в газифицированной кухонной комнате организовать неправильно, то помещение может стать источником серьезных проблем, связанных с открытым огнем и возможным взрывом «голубого топлива».

Газовые плиты разрешается устанавливать как в частных домах, так и в многоквартирных. Высотой здания могут быть не более 10-ти этажей. При этом помещения для них должны иметь окно и быть хорошо освещены естественным солнечным светом.

Если вытяжка воздуха в кухне с газовой плитой будет недостаточной, то при затухании конфорки либо порыве трубы газ станет накапливаться в комнате и рано или поздно взорвется

Кухня для установки газовой плиты должна:

• быть с потолками высотой от 2,2 м и выше;
• иметь вентиляцию с естественным притоком/удалением воздуха;
• иметь окно, у которого есть открывающаяся створка либо в верхней части фрамуга или форточка.

Кубатура помещения с бытовой плитой на газу должна быть по минимуму (а лучше больше):

• 8 м3 – при двух конфорках;
• 12 м3 – при трех конфорках;
• 15 м3 – при четырех конфорках.

В отдельных случаях допустимо слегка отходить от этих норм, но только при условии согласования таких отклонений с проверяющими от МЧС и других контролирующих органов.

Чтобы с плитой не возникло проблем, воздуха в кухне должно хватать для горения газа, а также он должен постоянно замещаться новым уличным

При организации воздухообмена в кухне важно следить, чтобы новый воздух поступал исключительно с улицы. Это исключит попадание в кухонное помещение воздушных масс с лишними запахами и влагой, а также низким содержанием кислорода. Только метана или пропан-бутана плитке на газу для работы мало

Только метана или пропан-бутана плитке на газу для работы мало.

Норма воздухообмена для кухни с газовой плитой – 100 м3/час. При этом в большинстве многоквартирных домов вентканалы шириной 130–150 мм общей системы вентиляции рассчитаны на поток до 180 м3/час.

Требуется лишь обеспечить требуемый приток воздуха извне. В частном доме все зависит от проекта. Здесь надо на конкретном примере смотреть, на что рассчитана имеющаяся вентиляционная система.

Вентиляция для котла: её параметры и схема

Газовый котёл с изолированной камерой сгорания оснащается коаксиальным каналом. Такой дымоход позволяет одновременно выводить дым и доставлять свежий кислород.

Конструкция состоит из двух труб разного диаметра, меньшая из которых располагается внутри большой. По внутренней трубе меньшего диаметра выводится дым, а по пространству между трубами поступает свежий кислород.

Нормативы при установке газового котла и обустройстве вентиляции:

1. К дымоходу можно подключить один или два газовых прибора, не больше. Это правило действует независимо от удалённости и расположения.
2. Вентиляционный канал должен быть герметичен.
3. Швы обрабатываются герметиками, свойства которых позволяют обеспечивать изоляцию под воздействием высоких температур.
4. Система должна состоять из негорючих материалов.
5. Горизонтальные участки вытяжки должны состоять из двух каналов: один для выведения дыма, второй для прочистки.
6. Канал, предназначенный для чистки, располагается ниже основного на 25—35 см.

Существуют строгие требования к вентиляции по размерным параметрам и расстояниям:

1. Пространство от горизонтальной трубы до потолка не менее 20 см.
2. Стены, пол и потолок помещения должны быть сделаны из негорючих материалов.
3. На выходе трубы все горючие материалы должны обшиваться слоем негорючей изоляции.
4. Расстояние от внешней стены, откуда выходит труба, до окончания дымохода не должно быть меньше 30 см.
5. Если напротив горизонтальной трубы есть ещё одна стена, расстояние до неё не должно быть меньше 60 см.
6. Расстояние от поверхности земли до трубы – не менее 20 см.

Требования к вентиляции для котлового прибора с открытым горением:

1. Оборудуется канал для выведения дыма.
2. Обустраивается общая система с эффективной подачей требуемых объёмов кислорода.

Вытяжная и приточная вентиляция для газового котла размещается в противоположных углах, оборудуется обратным клапаном. Он обеспечит защиту в случае нарушения направления перемещения потоков, когда продукты горения потянет в здание, а свежий воздух будет уходить за пределы.

Размерные параметры вентиляции рассчитываются исходя из необходимых объёмов выведения газов и подачи кислорода. Объёмы выведения равняются трём единицам кратности воздухообмена в помещении. Кратность воздухообмена – это количество воздуха, проходящее через помещение за единицу времени (один час). Подача кислорода равняется трём единицам кратности плюс объём, поглощаемый горением.

Диаметр воздуховода рассчитывается исходя из мощности котла

Пример расчёта параметров воздухообмена:

1. Размеры помещения: длина (i) 3 метра, ширина (b) 4 метра, высота (h) 3 метра. Объём (v) помещения равен 36 кубическим метрам и рассчитывается по формуле (v = I * b * h).
2. Кратность воздухообмена (к) рассчитывается по формуле k = (6-h) * 0,25+3. Считаем – k = (6-3) * 0,25+3 = 3,75.
3. Объём, который проходит за час (V). V = v * k = 36 * 3,75 = 135 кубических метров.
4. Площадь поперечного сечения вытяжки (S). S = V/(v x t), где t (время) = 1 час. S = 135/(3600 х 1) = 0,037 кв. м. Приточное отверстие должно иметь аналогичный размер.

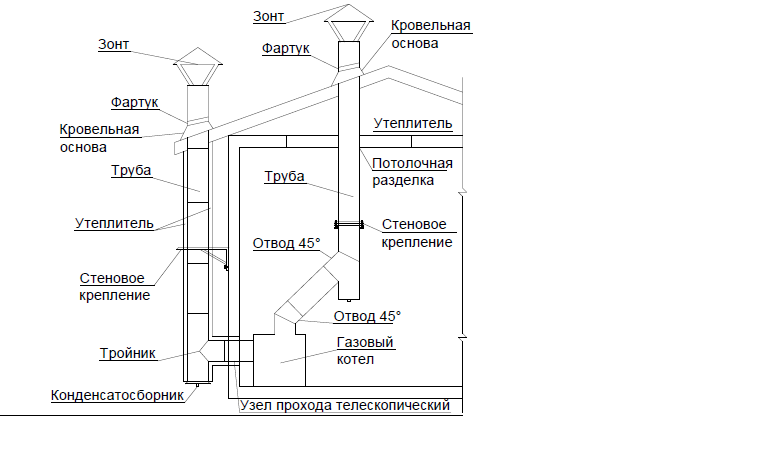

Дымоход может быть оборудован различными способами:

1. Выход горизонтально в стену.
2. Выход в стену с изгибом и подъёмом.
3. Вертикальный выход в потолок с изгибом.
4. Прямой вертикальный выход через кровлю.

Схема вентиляции в частном доме с коаксиальным дымоходом имеет следующий вид:

• газовый котёл;
• угловой коаксиальный отвод;
• коаксиальная труба;
• отводчик конденсата;
• фильтр;
• защитная решётка;
• горизонтальный и вертикальный наконечники;
• накладка на крышу.

Размещение газовой котельной

Нормативными документами разрешено размещать котел отопления тепловой мощностью до 30кВт включительно в помещении кухни, (при этом требуется наличие отдельной газовой магистрали), при условии, что высота потолков и объем комнаты больше 220 см и 7,5 кубов соответственно.

Первое требование — помещение должно быть обязательно облицовано огнестойким материалом или штукатуркой, а при использовании котла с открытой камерой горения – предусмотрено окно площадью не менее 250дм2. Для загородного дома такой вариант является вполне приемлемым, но для частного дома постоянного проживания требования полноценного отопления обеспечит более мощный вариант.

К сведению! Современными требованиями разрешено устанавливать газовые котлы, использующие природный газ метан, даже в чердачных или подвальных помещениях. К приборам, работающим на сжиженном газе, требования жестче — их устанавливают только не выше первого этажа.

Поэтому отопительное оборудование преимущественно выносят в обособленное помещение, а лучше в отдельное строение – газовую котельную.

Самые жесткие требования пожарной безопасности относятся к газовым котельным и системам на жидком топливе.

Плюсы и минусы двух систем

Естественная вентиляция

Для оборудования такой вытяжки самостоятельно не нужно особых навыков, при этом она обладает целым рядом достоинств:

1. Отсутствие механизмов делает такой воздухообмен надежным и долговечным.
2. Нет необходимости тратиться на приобретение приборов.
3. Простота в работе.
4. Бесшумность в момент эксплуатации.

В свое время такая вытяжка вполне отвечала своим требованиям, но с появлением нового газового оборудования, взгляд на это поменялся.

При этом обнаружились следующие существенные недостатки:

• Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
• Невозможность регулирования воздушного потока.
• Проникновение посторонних частиц через систему.

Рекомендуем ознакомиться: Расчет системы естественной вентиляции для дома

А также при понижении поступления воздуха появляется вероятность повышения влажности в помещении.

Искусственная вентиляция

Искусственная вытяжка является лучшим вариантом при устройстве газовых котельных, так как:

Есть возможность самостоятельной регулировки подачи воздуха.
Важность данной вентиляции в закрытых помещениях.
Приятный микроклимат в комнате.
Возможность регулирования воздухообмена с помощью пульта.
Независимость от погодных условий.

Если в доме котел с коаксиальным выводом, то встроенный вентилятор в нем автоматически создает благоприятную атмосферу для проживания человека.

Единственным недостатком такой системы можно признать довольно высокую стоимость этой установки.

Как организовать приток воздуха

Для того, чтобы в кухню, где установлено газовое оборудование, постоянно поступал свежий воздух, существуют специальные приточные устройства.

Типы приточного оборудования:

• Приточный клапан, встраиваемый в раму пластикового окна. Может функционировать в ручном или автоматическом режиме. При сильных морозах может выйти из строя, так как подвержен обледенению.
• Приточный клапан, встраиваемый в стену. Для его монтажа делают отверстие в наружной стене. Может эксплуатироваться как ручным, так и автоматическим способом.
• Устройство для проветривания помещения, которое включается от электросети. Его прикрепляют на нижнюю филёнку пластиковой двери. Выполняет функцию фильтрации и прогрева воздушного потока.

Любой тип вентиляции под газовый котел, колонку или плиту можно при желании установить самостоятельно.

Принцип работы

Принцип работы канальной приточной вентиляции

Оборудование представляет собой установку вытяжной или приточной вентиляции для обработки воздушных потоков и подачи его в помещение котельной. Устройство является компонентом системы отопления и часто подключается к центральной трубе. Воздух поступает напрямую с улицы или через магистраль воздуховодов. Сложная система состоит из металлических коробов или труб, между которыми монтируются функциональные приборы. Наружные элементы защищаются от атмосферного действия.

• Вентилятор с двухфазным электрическим двигателем подает воздух в котельную или в общую воздуховодную магистраль.
• Фильтры очищают воздух, используются грубые виды или способ электростатического осадкообразования. Грубые элементы ставятся перед тонкими фильтрами, защищают их от поломки и легко заменяются.
• Нагревательные или охладительные приборы изменяют температуру поступающего потока. Применяется тепловые насосы, электронагреватели или испарители.

Балансировочные устройства, амортизация и шумоизоляция в системе устраняют вибрацию и снижают звучание при работе. Колебания изолируются и гасятся препятствиями, а вентилятор ставится на опоры из пружин.

Для чего нужна

Постоянный приток необходимого количества воздуха обеспечивает нормальное сгорание топлива в камере сгорания. В результате недостаточной добычи, топливо сгорает менее эффективно, что снижает производство тепла и увеличивает потребление газа.

Вентиляционная система имеет специфические требования, поэтому ее параметры должны соответствовать рассчитанным в проекте – многое зависит от диаметра воздуховода, его длины и способа подачи воздуха. Параметры системы приточного воздуха для газового котла с целью максимизации эффективности системы отопления рассчитываются индивидуально для каждой ситуации и модели газового прибора. Необходимо учитывать конструктивные особенности здания, которые также играют важную роль в вентиляции котельной.

Общая информация о котлах, их размещение

Их попадание в организм вызывает нарушения в процессах жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и про сам природный газ: он взрывоопасен и требует особого отношения при использовании.

В частных домах применяются различные газовые котлы, к которым предъявляются разные требования по воздухообмену. Для напольного оборудования большой мощности установлены требования по размещению. Такие агрегаты можно устанавливать в отдельном специальном здании, в пристройке к основному дому, на чердаке, цокольном этаже или в подвале.

К объектам, где располагается напольный газовый котёл, предъявляются дополнительные требования:

1. Площадь не менее 4 кв. м.
2. Объём помещения не менее 8 куб. м.
3. Высота потолка не менее 2,2 м.
4. Ширина входного проёмы не менее 80 см.
5. Наличие не менее одного окна с прямым выходом на воздух с открывающимися створками для проветривания.
6. Наличие открытой приточки воздуха – щель в стене или оконном профиле, через которую постоянно поступает кислород.
7. Т. к. объект относится к взрывоопасным, площадь остекления в нём должна превышать 0,05 кв. м. на 1 куб. м. объёма помещения.

Использование подвала и цоколя допускается с ограничениями, при выполнении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и дублирующей систем вентиляции, т. к. нарушение в работе конструкции воздухообмена приведёт к угрозе взрыва.

Чаще всего используются настенные котлы небольшой мощности. Средняя мощность таких нагревательных агрегатов 30 кВт. Они обеспечены продуктивной и удобной камерой внутреннего сгорания. К этому оборудованию предъявляются менее жёсткие требования по размещению. Настенные котлы можно размещать в подсобном помещении, на кухне или в ванной комнате.

Настенный газовый котел можно разместить в кухне

1. Доставка объёмов кислорода, нужных для непосредственного процесса горения. При недостаточном поступлении свежего воздуха горение провоцирует выделение чрезмерного количества опасных соединений.
2. Создаются оптимальные условия для эффективной работы оборудования.
3. Выведение из помещения продуктов горения и самого газа в случае нарушения работы оборудования.

Классификация вентиляционных систем, которые используются в большинстве частных домов:

1. По принципу создания тяги: естественная или принудительная.
2. По направлению движения: приточная, вытяжная, комбинированная (коаксиальная).
3. По конструкции: канальная или целостная, не имеющая каналов.

Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:

1. Мощность прибора, его функциональные особенности.
2. Площадь помещения.
3. Нагрузка на котёл (частота использования).
4. Наличие окон, дверей.
5. Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и др.).

Существует несколько факторов, влияющих на параметры системы воздухообмена в помещении с газовым котлом

Требования, предъявляемые к помещению котельной с газовым котлом

Так как газовые котлы являются устройствами с высокой пожароопасностью и взрывоопасностью, к котельным с таким котлом предъявляются строгие требования. Выполнение этих требований является обязательным условием при оборудовании котельного помещения.

Основные требования к газовым котельным:

• Не допускается установка газовых котлов в жилых помещениях дома.
• Запрещено устанавливать котел вблизи от источников открытого огня.
• Одновременно в котельной допускается установка не более 4 газовых котлов, суммарная мощность которых не должна превышать 200 кВт.
• К котельным на базе газовых котлов с герметичной (закрытой) камерой сгорания не предъявляются требования, устанавливающие минимальный объем помещения.
• Минимальный объем котельной для газового котла с открытой камерой сгорания определяется исходя из мощности котла:
  • До 30 кВт — 7,5 м³;
  • От 30 до 60 кВт – 13,5 м³;
  • От 60 до 200 кВт – 15,0 м³.
• В помещении котельной высота потолка для газового котла должна быть не меньше 2,2 м.
• Требуемая площадь помещения для газового котла выбирается из расчета 4 кв.м на один газовый котел.
• Котел устанавливается таким образом, чтобы был обеспечен беспрепятственный подход к нему с любой стороны. Расстояние между передней поверхностью котла и противоположной стеной должно обеспечивать удобство обслуживания котла и составляет не менее 1 м.
• Пол в помещении котельной должен быть выполнен из негорючих материалов.
• При установке напольного котла, поверхность пола должна быть выровнена.
• В помещении с газовым котлом должна быть предусмотрена приточная вентиляция. Размер вентиляционного отверстия должен быть не менее 200 кв.см и зависит от источника приточного воздуха. Если приток воздуха поступает из соседнего помещения здания, то минимальный размер вентиляционного отверстия должен определяться из расчета 30 кв.см на 1 кВт мощности котла. Если воздух поступает непосредственно с улицы, то для газового котла достаточно приточной вентиляции размером 8 кв.см на 1 кВт.
• Нижний край вентиляционного отверстия должен находиться на уровне не выше 30 см от пола. В случае если установлен котел, работающий на сжиженном газе, то вентиляцию располагают на уровне пола, при этом вытяжной канал должен располагаться с уклоном в направлении наружного отверстия.
• Дверной проем, ведущий в котельную должен иметь минимальную ширину 0,8 м.
• Если устанавливается котел с открытой камерой сгорания, то в помещении нужно предусмотреть окно от 0,25 кв.м. Если используется котел с закрытой камерой, то такое окно не требуется.
• В котельную должно быть проведено электроснабжение с индивидуальным автоматом защиты и заземлением.
• На каждой газовой магистрали, подведенной котлу необходимо установить запорный узел.
• Для отведения продуктов сгорания нужно установить газонепроницаемый дымоход, диаметр и высота которого должны соответствовать характеристикам котла. Минимальная высота дымохода не должна быть ниже, чем конек крыши здания для предотвращения возникновения обратной тяги.

Принудительная вентиляция

Искусственная вытяжка может быть не только приточная, но и комбинированная, то есть приточно-вытяжная.

Этот процесс наступает в том случае, когда по приточным и вытяжным трубам воздух нагнетается за счет вентиляторов – принудительно. За час такое устройство нагнетает не один десяток кубометров свежего воздуха.

В современных вентиляционных блоках стоит контрольно-регулирующая аппаратура, которая позволяет поддерживать не только микроклимат в котельной на должном уровне, но и обеспечивает правильную работу котла.

Такие вентиляционные комплексы подразделяются:

Моноблочные установки. Устройства такого типа могут монтироваться в любом помещении.

Приточно-вытяжные системы. Поступление и вытяжка воздуха здесь совершается принудительным способом. Устанавливается такое оборудование обычно в подвалах, основным образом там, где применяются высокопроизводительные газовые котлы.

Самый лучший и безопасный вид принудительной вентиляции – это котел с коаксиальным дымоходом. В этой комбинированной трубе по внешнему промежутку забирается свежий воздух с улицы, а по внутреннему отверстию выходят отработанные угарные газы.

Кроме того, такая вентиляция повышает производительность котла, так как в помещение воздух подается уже подогретый воздух, благодаря встречному выбросу отработанного газа по внутренней трубе.

Искусственная вентиляция

Она оптимально подходит для домов с солидной площадью. Её основа – механическая тяга. Работа выстраивается благодаря специальным вентиляторам, они должны соответствовать параметрам канала.

Система выстраивается только после скрупулёзных расчётов. Вычисляется объём воздуха, заменяемый в помещение в течение одного часа. Самый простой способ таков:

• умножается длина помещения на его ширину и высоту потолков,
• полученный результат умножается на 3 (это необходимый показатель воздухообмена).

На основе этих данных подбирается диаметр трубы и вытяжки (он идентичен).

В систему устанавливаются круглые трубы, в которые максимум 3 изгиба. Для получения тяги применяется вытяжной вентилятор. Необходимый резерв его мощности – 30%. При выборе оптимальной модификации основываются число изгибов в вентканалах, их сечении и длине.

Устройство запускается автоматически синхронно с включением котла. Так существенно увеличивается КПД вентиляции.
