Инструктаж по монтажу системы вентилирования
Монтажом системы вентилирования можно заняться самостоятельно или пригласить специалистов, имеющих незаурядный опыт кровельных работ. Обращаться к дешевым мастерам не стоит – качество их услуг может не соответствовать даже самой минимальной стоимости.
Если связаться с горе-мастерами, то придется заплатить три раза – за их работу, за испорченную кровлю, за исправление ошибок настоящими специалистами
В случае, когда заниматься монтажными работами будет бригада строителей, можно озвучить им свои предпочтения и проверить проект, который они впоследствии предоставят
Нужно обратить внимание, устраивает ли предложенный вариант притока и отвода воздушных масс
Эффективный вариант притока в мансардное помещение – клапаны, встраиваемые в конструкцию окна. Они так устроены, что могут проветривать помещение даже тогда, когда створка закрыта. Производители предлагают модели для вертикальных и наклонных (мансардных) окон.
Окна с клапанами обеспечат надежное поступление свежего воздуха в нужном количестве в мансардное помещение
Для монтажа окон лучше воспользоваться услугой по установке, особенно, если оно большого размера. Если делать это самостоятельно, можно лишиться гарантии. В случае возникновения каких-либо проблем претензии предъявлять будет некому.
Если принято решение заниматься самостоятельным монтажом системы вентиляции в мансардном помещении, то предстоит следовать инструкции к тем элементам, которые нужно устанавливать.
Чаще всего своими руками монтируют софиты и вентилируемый конек. В зависимости от типа материла будет отличаться и сам набор инструментов для выполнения их установки. Чтобы поставить аэраторы на крыше обычно обращаются к специалистам, имеющим оборудование для проделывания соответствующих отверстий.
Аэраторы выпускают самых разных размеров, форм, цветов. Это позволяет им отлично вписаться, не выбиваясь из цветовой гаммы кровельного покрытия
Для монтажа вентканалов используют герметик, чтобы хорошо изолировать стыки. В вытяжной системе часто ставят вентилятор или аэротурбину. Вытяжной вентилятор предстоит поместить прямо в вентиляционный канал, закрепив и подключив его согласно прилагаемой инструкции.
При самостоятельном обустройстве вентиляции мансарды важно помнить, что суммарная площадь вытяжных отверстий должна быть на 20% больше, чем приточных. В противном случае будет проблема с тягой. Цвет и форма вентиляторов для кровли позволяют их использовать для установки при любом типе покрытия
Цвет и форма вентиляторов для кровли позволяют их использовать для установки при любом типе покрытия
Если же есть сомнения в собственных силах, то лучше обратиться к специалистам, которые правильно спроектируют и обустроят вентиляцию самого дома и мансардного помещения. Это будет залогом длительного срока эксплуатации мансарды и всего дома, а также обеспечит здоровую атмосферу в помещении.
Благоприятный микроклимат мансарды станет настоящим подарком ближайшие 20-30 лет. Вентилируемая кровля при надлежащем уходе может прослужить и дольше
Как правильно поставить трубу вентиляции
Все известные фирмы-производители металлочерепицы выпускают готовые комплекты для обустройства узла прохода под вентиляционную трубу. В состав такого набора входит:
- Защитная накладка и подкладочный элемент для усиления гидроизоляции крыши;
- Силиконовая прокладка для уплотнения швов;
- Клей и комплект кровельных саморезов;
- Вывод для вентиляционной трубы.
Совет! Лучше всего приобретать комплект для монтажа вентиляционного выхода на металлочерепице вместе с кровельным материалом. Это обеспечит полное совпадение цветов и профиля защитной накладки.
Для установки выхода вентиляции на металлочерепицу потребуются ножницы по металлу, шуруповерт, молоток, стамеска или нож, карандаш и строительный уровень.

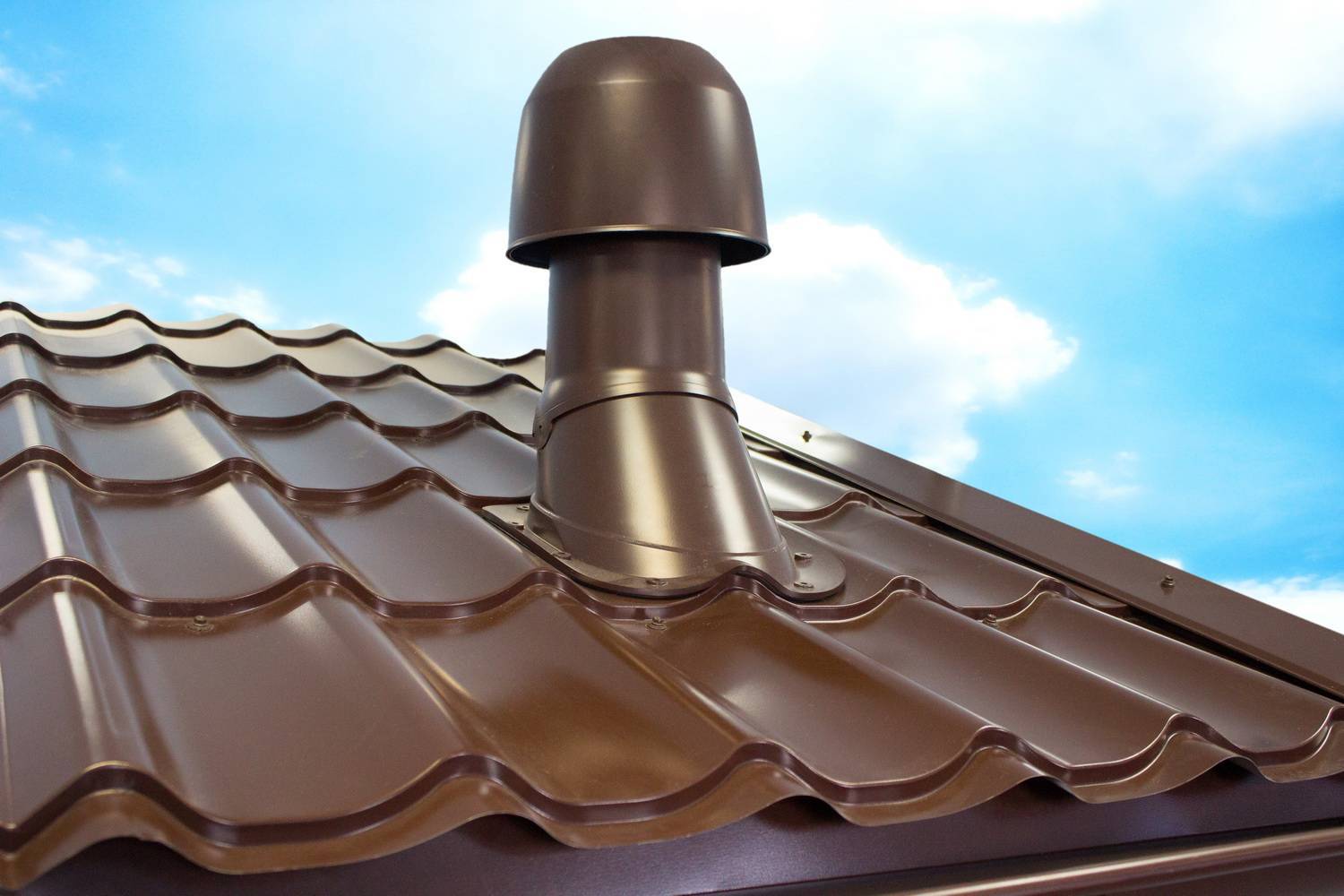

Установка стандартного вентиляционного вывода на металлочерепице
Прежде всего, необходимо определиться с местом установки. Специалисты рекомендуют первоначально поставить вентиляционную трубу на крышу под металлочерепицу, а затем только подводить систему вентиляции. Не очень удобно. Если в вентиляции канализации вывод соединяется через гофру, то для общедомовой вентиляции выход трубы подсоединяется напрямую.
Перед тем как установить вентиляционный выход на металлочерепицу первое, что нужно сделать, это с помощью отвеса определить точку с внутренней стороны кровельного пирога, где должен проходить вентиляционный выход.
Далее потребуется помощник, который будет ориентировать работника, находящегося на крыше, по координатам расположения точки прохождения вентиляционной трубы. Проще всего замерить расстояние от стропил по вертикали и горизонтали, и по ним перенести точку на крышу.
После того, как была определена точка прохождения трубы через лист металлочерепицы, можно приступать к обустройству узла. В первую очередь с помощью шаблона выполняется разметка контура крепления накладки. Шаблон необходимо всегда укладывать на гребень волны.
Далее, с помощью стамески и молотка необходимо пробить в металле надрез, шириной 2-3 см, чтобы можно было работать ножницами по металлу. Аккуратно вырезаем размеченный контур так, чтобы получилось отверстие с ровными краями.
На втором этапе необходимо снять лист металлочерепицы, на котором устанавливается узел прохождения вентиляционной трубы, чтобы получить доступ к гидроизоляционной пленке.
После того, как была установлена изоляционная прокладка на полотне, лист металлочерепицы возвращается на свое место.
Далее, наружную накладку промазывают клеем и плотно прижимают на место установки на металлочерепице. Так как сам элемент узла достаточно жесткий и упругий, монтировать накладку лучше всего вдвоём. Один из работников удерживает и плотно прижимает накладку к поверхности металлочерепицы, второй — максимально аккуратно заворачивает саморезы по контуру накладки. При этом необходимо соблюдать определенную очерёдность, каждую последующую точку установки самореза выбирают по диагонали с предыдущей.
После того как клей высох, можно устанавливать вывод вентиляционной трубы. Корпус вентиляционного выхода просто вставляется в узел прохода и осаживается до основания. Перед тем как зафиксировать вентиляционную трубу, необходимо выровнять корпус по показаниям строительного уровня. Выравнивать выход на глаз нельзя, даже если кажется, что вентиляционная труба относительно металлочерепицы стоит ровно и строго вертикально.
Трубу фиксируют также с помощью саморезов. Если прочность конструкции вентиляционного выхода признается удовлетворительной, на срез трубы устанавливают дефлектор.

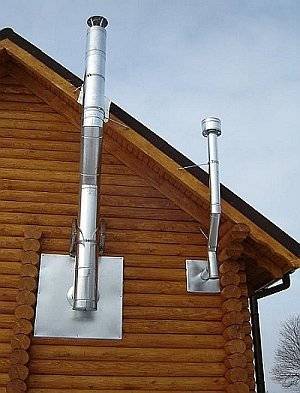

Основные сложности монтажа дымохода
Дымоходная труба служит для отведения продуктов горения различных видов топлива (газа, угля, дров, нефтепродуктов и т.д.). Ее прокладка через кровлю дома должна осуществляться согласно требованиям СНиП 41-01-2003, которые частично устарели. Тем не менее, данным документом руководствуются надзорные службы, поэтому необходимо следовать указанным в нем нормативам.
Вывод дымохода через крышу может потребоваться в следующих случаях :
- при постройке нового дома;
- в процессе реконструкции кровельной системы при наличии отопительного агрегата;
- при установке в уже эксплуатируемом здании автономного источника теплоснабжения.
Если возведение здания или реконструкция кровли позволяют спроектировать вывод дымоотвода с учетом всех требований, то монтаж дымоходной трубы через готовую крышу создаст немало проблем. Обычно такая ситуация возникает при желании хозяев дома установить камин или печь в уже готовом здании. Если речь идет об автоматическом котле, рекомендуется создать отдельную пристройку для котельной, либо вывести дымоходную трубу через стену здания.
Основная сложность монтажа дымоотвода состоит в том, что кровельный пирог, через который проходит труба, в значительной степени состоит из материалов, не рассчитанных на близкий контакт с сильно нагретыми предметами. В состав кровельного пирога входит :
- кровельное покрытие;
- обрешетка;
- контробрешетка;
- гидроизоляция;
- стропила;
- утеплитель;
- пароизоляционный слой;
- внутренняя обшивка.
Дерево, битумные и полимерные материалы чувствительны к воздействию высоких температур, поэтому согласно СНиП просвет между кирпичной, бетонной или керамической трубой дымоотвода в изоляции и элементами кровельного пирога должен составлять не менее 130 мм. Если керамическая труба не снабжена изоляцией, просвет должен быть не менее 250 мм. Также следует учесть, что в месте прохождения через кровлю труба должна иметь специальное утолщение – отступку. Соответственно, в кровельном пироге требуется выполнить отверстие значительных размеров. Зазор между трубой и кровлей после монтажа газохода требуется каким-то образом надежно тепло- и гидроизолировать.
Негативные последствия
Сквозное отверстие в кровельном пироге значительно снижает ее эксплуатационные качества и долговечность, поскольку :
- нарушение цельности гидроизоляционного и пароизоляционного слоев ведет к увлажнению утеплителя, при этом у ватных материалов существенно ухудшаются теплоизоляционные характеристики;
- за счет разрыва термоизоляционного слоя увеличиваются тепловые потери дома;
- в подкровельном пространстве может нарушиться воздухообмен, что провоцирует накопление влаги и в дальнейшем загнивание деревянных элементов конструкции крыши;
- образовавшийся зазор не только способствует проникновению дождевой воды в здание, но и образованию снеговых карманов в зимнее время;
- если в процессе выполнения отверстия нарушена стропильная система, то это в значительной степени сказывается на прочности крыши.
Чтобы избежать проблем, проход дымохода через крышу следует обустроить, возведя вокруг него собственную стропильную систему (короб) либо установив стандартный модульный дымоотвод .
Комплектующие и монтаж ↑
Для установки воздушных каналов лучше всего применять заводские модели. Они рассчитаны на монтаж в кровлю из металлочерепицы, смогут обеспечить должный уровень герметичности и имеют длительный срок эксплуатации
На что нужно обращать внимание при выборе подобных элементов?
Прежде всего – на диаметр воздуховода. Оптимальное значение этого параметра должно равняться 50 мм. Также в конструкции обязательно должен быть дефлектор – защита от попадания влаги. В зависимости от месторасположения канала (горизонтальное или вертикальное) эту функцию может выполнять корпус или колпак поверх трубы
Также важно различать назначение вентиляции
Кровельная
Предназначена для стабилизации температурного режима только в воздушном зазоре крыши. Представляет собой воздушный выход с относительно небольшим проходным отверстием. Лучше всего выбирать вентиляцию через металлочерепицу с решеткой. Основная проблема эксплуатации в подобных конструкциях заключается в большой вероятности образования наледи. Это значительно уменьшает воздухообмен, в некоторых случаях полностью прекращает его. Поэтому рекомендуется устанавливать другой тип вентиляции.
Сквозная
Принцип работы практически полностью идентичен коаксиальной трубе дымохода отопительного котла. Основной воздушный выход для металлочерепицы через сквозное отверстие монтируется сквозь весь кровельный пирог, обеспечивая вентиляцию чердачного помещения. Двойной корпус, изолированный от внутреннего воздуховода, выводит излишки влаги из кровельного пространства. Установка такой конструкцию более трудоемка, навигация от эксплуатации значительно выше, чем у кровельной.
Для монтажа необходимо заранее на поверхности крыши сделать соответствующее отверстие. Его наружный диаметр зависит от типа воздуховода. Многие заводские модели имеют специальные резиновые уплотнители по краям для обеспечения герметичности стыков. При прохождении через гидроизоляционный и теплоизоляционный слоя устанавливают пластиковые переходники. Они защитят изоляционные материалы от разрыва при возможном смещении корпуса воздуховода.
Совет
Помимо условия, что один канал необходим на каждые 60 м.кв. кровли, его монтаж должен осуществляться на расстоянии не более 60 сантиметров от края вентилируемого конька для металлочерепицы. Для улучшения воздухообмена они также делаются вентилируемыми.
Виды и устройство вентиляции кровли из металлочерепицы
Вентиляционный выход подразумевает использование металлической или пластиковой трубы. Диаметр ее должен варьироваться в пределах 30 – 100 мм.
Длина зачастую не превышает 50 см. Удаленность от конька не должна превышать 60 см. Это позволит внутреннему прогретому воздуху свободно выходить наружу.
Ниже перечислены несколько способов вентиляции подкровельного пространства металлочерепицы:
Первый метод: для нормализации температурного режима внутри вентиляционного просвета используется кровельный тип воздухообмена. С его помощью минимизируются риски образования избыточной влаги, негативно воздействующей на все деревянные элементы внутри конструкции.
Стоит отметить, что из-за перегревания внутренней поверхности перекрытия есть возможность образования наледи, блокирующей свободную циркуляция воздуха. Этот факт обуславливает низкую популярность данного способа. Кровельная вентиляция предполагает монтаж труб, оборудованных дефлектором и эластичной проходкой. Длина их должна доходить до уровня стропил.
Второй метод заключается в обустройстве вентиляции через кровлю металлочерепицы. В этом случае вентиляционные выходы будут сквозными, доходящими до чердачного помещения. По принципу работы они похожи на коаксиальные трубы.
Их конструкция предполагает наличие двух независимых контуров, способствующих постоянному выводу избыточной влаги и воздухообмену. Недостатком данного метода является его высокая стоимость.
Однако при этом значительно повышается эффективность, что в дальнейшем позволит избежать затрат на преждевременный ремонт кровельного перекрытия.
В зависимости от конструкции вентиляции, различают несколько ее разновидностей.
Карнизный продух является своеобразным входом для воздушных потоков.
Один из вариантов карнизного продуха
Может быть двух типов:
- точечные продухи представляют собой небольшие отверстия, диаметр которых не превышает 1 – 2,5 см. Размер зависит от наклона крыши – чем он сильнее, тем меньшие отверстия необходимы. Размещаются они зачастую под желобками для слива воды. Это предотвращает возможность их промерзания и образования ледяной корки. Наружная часть защищается специальными софитами, препятствующими засорению листвой и прочим мусором;
- щелевые продухи — это горизонтальные или вертикальные щели, ширина которых не должна превышать 2,5 см. Благодаря им поддерживается постоянная циркуляция воздуха в пространстве под перекрытием. Внешняя часть закрывается плетеной сеткой, предотвращающей засорение.
Вентилируемый конек представляет собой вентиляционный выход.

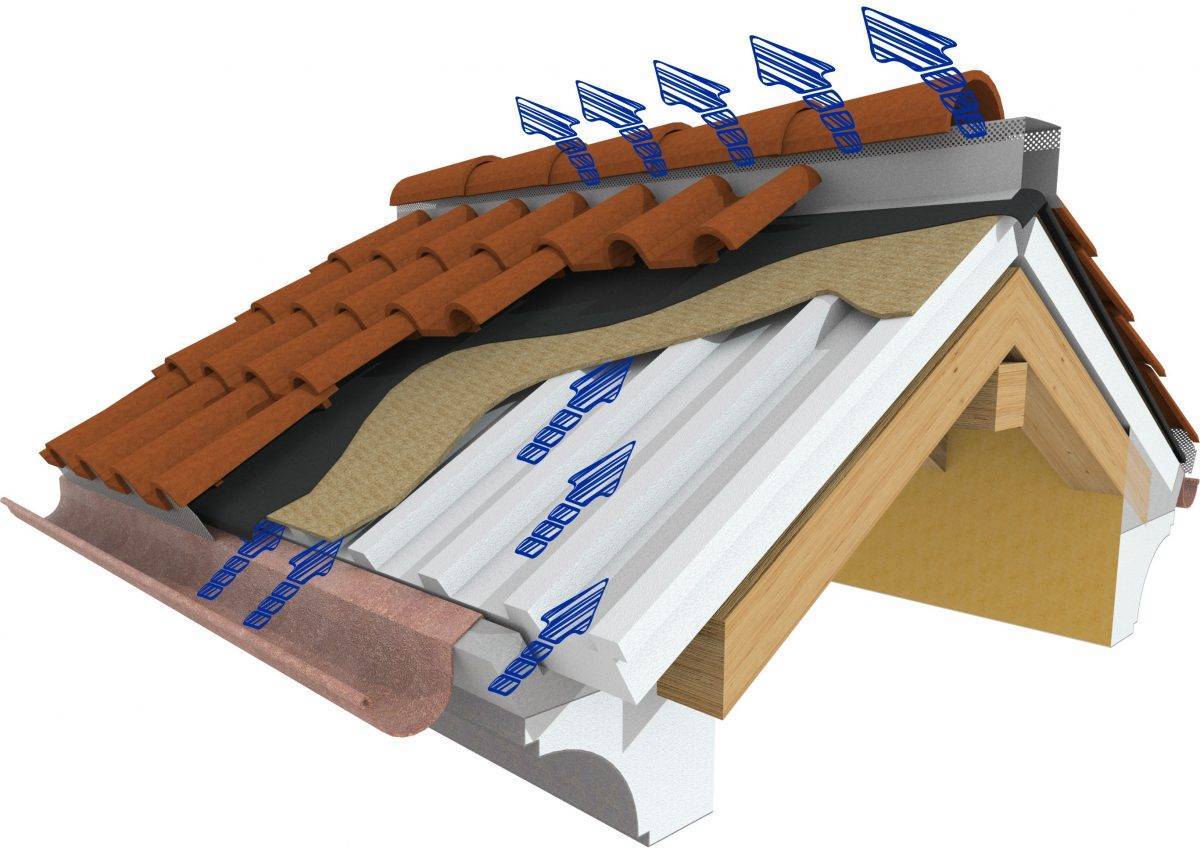

Схема работы вентилируемого конька
Он является верхней точкой системы и способствует выходу наружу паров и влаги. Бывает щелевым и точечным.
Кровельный аэратор усиливает циркуляцию воздушных потоков в требуемом направлении. Внешне он выглядит как труба длиной до 50 см.
Внутренняя часть представляет собой проход, обеспечивающий герметичность. Сверху размещается дефлектор (колпак), позволяющий предотвратить попадание мусора и листвы.

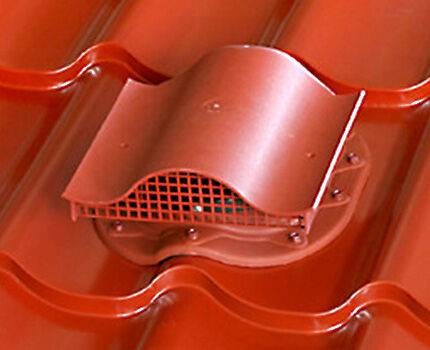

Кровельный аэратор
Преимущество данного вида в том, что монтаж может проводиться как на начальном этапе установки кровли, так и после сдачи в эксплуатацию. Аэраторы подходят для всех разновидностей перекрытий – как для мягких битумных, так и для металлических.
Фирмы, производящие кровельные материалы, выпускают и аэраторы. Ассортимент насчитывает более 50 изделий различных форм и размеров.
Разжелобки (ендова) подходят для крыш со сложной конструкцией и устанавливаются в случае образования впадин на стыке скатов.
С его помощью образуется канал для постоянной циркуляции воздушных потоков. В зависимости от специфики, разжелобки делятся на открытые и закрытые.
Универсальный способ обустройства вентиляции предполагает использование трубы, диаметр которой не должен превышать 50 см. Кроме этого, она должна быть оснащена защитным дефлектором, располагающимся на оголовке.
На сегодняшний день представлен широкий ассортимент аэраторов из пластика. Это позволяет подобрать подходящий вариант с учетом особенностей кровли, погодных условий, климата, ландшафта.
Современные аэраторы выполняются из высококачественных материалов, устойчивых к воздействию постоянного солнечного излучения и осадков, поражению кислотами. Некоторые производители обещают сохранение работоспособности систем при температурах от -50 до +90 градусов по Цельсию.
Стоимость металлических аэраторов значительно выше. Область их применения – крупные промышленные и производственные объекты.
Как обустроить вентиляционный выход для металлочерепицы
Чтобы обеспечить выход скопившегося воздуха вместе с влагой из-под кровли, необходимо осуществлять постоянный приток свежего воздуха с улицы. Благодаря устройству подобной циркуляции выполняются следующие задачи :
- Происходит охлаждение поверхности металлочерепицы. В результате этого на ней снег не подтаивает, и не образуется наледь, а на карнизах не будет сосулек.
- В жаркое время года подкровельное пространство и кровля не перегреваются.

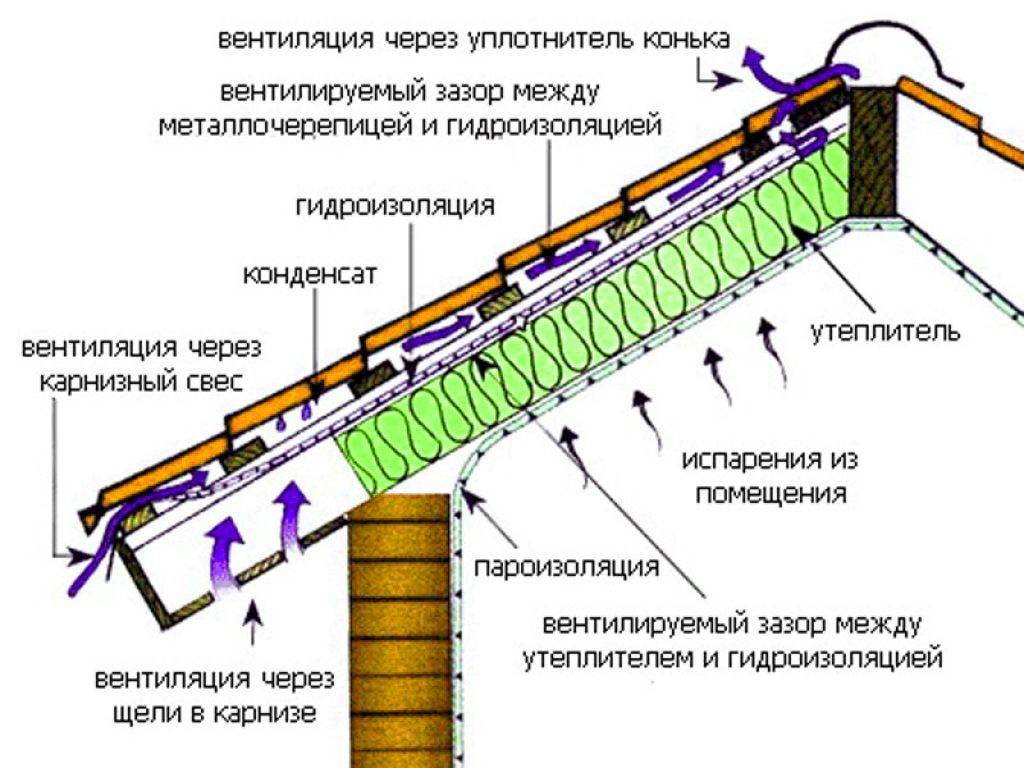

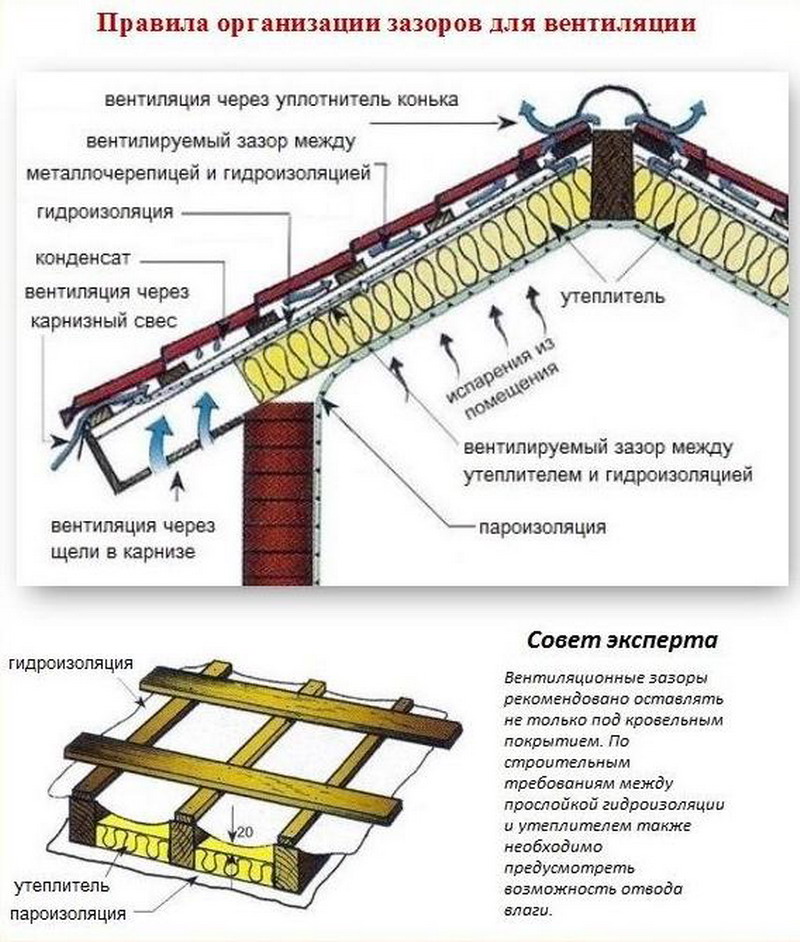

Учитывая, что пар имеет высокую проникающую способность, между кровлей и утеплителем следует предусмотреть создание вентиляционного зазора (обычно он равен 50 мм).
Для того чтобы пространство вентилировалось естественным образом, используются вентиляционные выходы, состоящие из металлической трубы, которая помещается в пластиковый кожух и изолируется полиуретаном. Колпак-дефлектор устанавливается вверху трубы для защиты от попадания внутрь нее атмосферных осадков. Конструктивно дефлектор устроен таким образом, что может усиливать тягу воздуха.
Система естественной вентиляции будет эффективной только в том случае, если вентиляционные выходы размещаются строго в установленном порядке с учетом особенностей конструктивных особенностей крыши и направления, преобладающих в этой местности ветров. В противном случае может наблюдаться обратный эффект, когда воздух будет затягиваться внутрь помещения.
Одним из главных технологических вопросов при монтаже вентиляционного выхода является обеспечение герметичности примыкания его к кровельному покрытию. Реализовать эту задачу можно применяя уплотнения внутренние, наружные и проходной элемент для металлочерепицы. В этом качестве могут использоваться различные вентиляционные и канализационные трубы, антенные проходки и прочие. Когда монтируются вентиляционные выходы и вентиляторы, также используют кровельные проходки. Они помогают достичь необходимого уровня герметичности на любом виде кровли.
Расположение вентиляционных выходов
Выходы для вентиляции предназначены для вывода воздуха из помещения наружу здания. Они бывают:
- Точечные.
- Непрерывные.
Точечные отводы

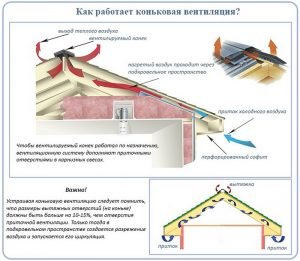

Коньковая вентиляция – принцип работы
Точечные отверстия располагают по расчетным данным. Расчет кровельных проходов выполняют по теплотехническим вычислениям.
Расчетное количество каналов размещают по всей площади кровли. Порядок размещения определяют с учетом направления ветров.
На скатных крышах выходы вентиляции располагают на расстоянии не более 60 см друг от друга. На многоскатных конструкциях и крышах сложной формы расстояние между воздуховодами уменьшают до 40—50 см.
На всех типах кровли расстояние от конька до центра выхода не должно превышать 60 см. Патрубки нескольких каналов вентиляции располагают по одной линии.
Для нанесения разметки под установку канала используются специальные шаблоны. Они поставляются в комплекте с оборудованием для вентиляции. Для герметичности выхода используют уплотнительные кольца из резины или силикона.
Совет. Для эффективной вентиляции канал располагают над местом пропуска стояка в чердачное помещение. В качестве переходников используют гофрированные пластиковые патрубки.
Превышение верхней части канала над поверхностью крыши составляет:
- в скатных крышах – не более 30 см;
- в конструкциях сложной формы – не более 50 см.
Уменьшение этого показателя приводит к недостаточной тяге. Превышение показателя – к снижению устойчивости трубы под действием ветровой и снеговой нагрузки.

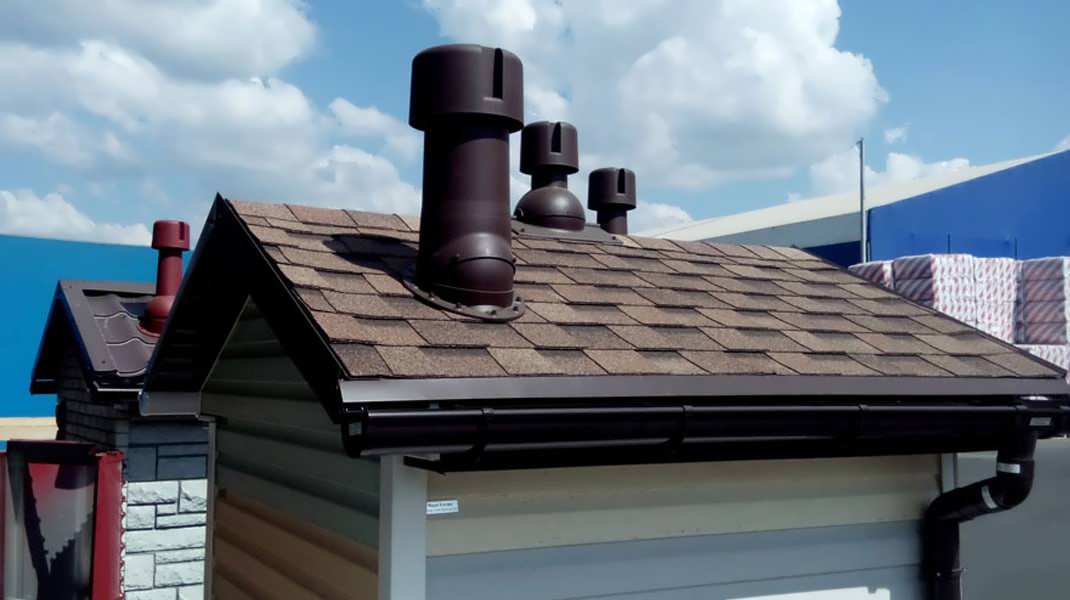

Различные виды вентиляционных проходок
Непрерывные отводы
Имеют вид металлических или пластиковых решеток. Существуют отводы из особо прочных синтетических материалов с перфорацией. Устанавливаются под коньком и под карнизом по всей длине этих элементов.
https://youtube.com/watch?v=KMnVkpBaZPc
Что такое аэратор? Зачем нужен аэратор?
Аэраторы бывают двух типов: для организации точечной вентиляции и непрерывной.
I тип — точечные аэраторы — устанавливают точечно на отдельных участках кровли или конька. Существует два вида точечных аэраторов: скатные и коньковые.
Скатные аэраторы берут название от места своей установки, то есть на скате. Монтируют их там, где необходимо усиление воздушного потока: на конструктивно сложных, а также длинных скатах. Так, например, усиления воздушного потока требуют, как правило, ендова и хребты кровли (если кровля выполнена из натуральной черепицы, специальные вентиляционные элементы устанавливаются с двух сторон по 2 штуки на погонный метр хребта и ендовы). Восстановление воздушного потока также требуется в местах прерывания вентилируемого контура (например, если установлено мансардное окно или в кровле сделан «фонарь»). В этом случае, аэраторы устанавливаются до и после разрыва. Количество аэраторов зависит от площади и конструкции конкретной крыши.
Коньковые аэраторы устанавливают на коньке кровли так же, как и скатные, для создания и усиления воздушного потока.
Например, аэраторы KTV финской компании SK TUOTE (серия VilpeVent). Один такой кровельный выход способен вентилировать пространство площадью в 50 кв.м. Выполненные в виде небольших черепичек аэраторы имеют эстетическую форму и практически незаметны на кровле. Все аэраторы оснащены проходными элементами для каждого типа кровли, будь то профилированная, металлочерепичная или фальцевая металлическая, мягкая битумная или кровля из натуральной черепицы. Изготавливаются аэраторы из антикоррозийного ударопрочного полипропилена в широком разнообразии цветов, размеров и форм, что позволяет не нарушать дизайн кровли.
II тип — непрерывные аэраторы — те, которые обеспечивают непрерывную вентиляцию по всей длине конька. Сверху эти вентиляционные элементы закрываются кровельным материалом, что делает их совершенно незаметными на кровле
Сам корпус таких аэраторов выполнен из антикоррозийного пластика, который способен выдерживать вес человека (что чрезвычайно важно при монтаже). Непрерывные аэраторы имеют встроенные фильтры, которые предотвращают попадание внутрь конструкции насекомых, снега или дождя даже при ураганных ветрах
Из этих устройств можно выделить систему Ridge Master американской фирмы Mid America, а также различные аэроэлементы, которые устанавливаются под коньковую натуральную черепицу.
Аэроэлементы – в основном этот термин используется в обозначении аксессуаров для натуральной черепицы (керамической или цементно-песчаной). Аэроэлементы обеспечивают непрерывную вентиляцию, т.е. вход либо выход по всей длине карниза, конька или хребта.
Аэроэлемент для обустройства карнизного свеса изготовлен из пластика и практически не заметен. Кроме функции обеспечения притока воздуха на карнизе, такой элемент играет роль «фильтра» от проникновения птиц в подкровельное пространство. Аэроэлементы для конька и хребта изготавливают из пластика, алюминия, свинца или меди. Также эти элементы выполняют роль уплотнителя, т.е. обеспечивают оптимальное примыкание между:
- рядной и коньковой черепицами на коньке и хребте;
- бруска обрешетки с рядной черепицей на карнизном свесе.
Что касается монтажа, то его можно проводить и своими силами, но, заниматься строительством должны специалисты — лишь они смогут не только рассчитать необходимое количество и месторасположение вентиляционных элементов, но и организовать монтаж по всем правилам, не нарушая устройства кровельной системы.
В заключении хочется сказать, если по Вашему проекту предполагается крыша с довольно сложной геометрией, с большим количеством ендов, примыканий или мансардных окон, необходимо будет позаботиться о правильной организации подкровельного пространства. По стоимости все эти системы вместе с их установкой составят всего несколько процентов от стоимости всей кровли, что в десятки раз меньше стоимости ремонта, который может вскоре потребоваться, если ими пренебречь.
