Как сделать вентиляцию на кухне своими руками: схема, монтаж

Кухня с газовой плитой

Отдельно нужно поговорить про вентиляцию на кухнях, где есть установленные газовые плиты. С первого января 2019 года установка вентиляции на кухне с газовой плитой имеет новые правила. Если есть уже ранее смонтированная вытяжка с системой отвода в общую вентиляционную шахту, то она должна быть полностью демонтирована. Это относится ко всем устройствам, имеющим принудительный отвод от газовой плиты или от газовых котлов в частных домах. Если же проведена установка простого «зонта», которые не имеет механизма принудительной циркуляции воздушных масс, то его демонтировать не нужно. Хотя очень часто при проверках газового оборудования комиссия требует убрать такие вытяжки, хотя новых норм они не нарушают.

Вытяжки с принудительным удалением воздуха перекрывают воздушные каналы, которые точно рассчитаны на удаление угарного газа и газа природного при возможной утечке, скапливающегося под потолком. В итоге отток нарушается и газа скапливается большое количество и достаточно одной искры, чтобы привести к взрыву. Также большинство установленных вытяжек в значительной мере превышает пропускную мощность вентканала и это приводит к так называемому «опрокидыванию тяги». То есть она перестает работать совсем или начинает это делать в неправильном режиме, который не предусмотрен проектом. Как это происходит: при установке вытяжки с принудительной циркуляцией в многоквартирном доме она перекрывает собой канал и в тот момент, когда вытяжка не работает, нет потока и в разгонной трубе, чем больше вытяжек в доме, тем выше шанс, что разгонный канал прекратит свою работу, а отработанные массы воздуха не будут выводиться через крышу на улицу. В итоге накопление газа при утечке становится постоянным и очень быстро достигает критической величины – дальше только взрыв.

Вытяжка для газовой плиты

Самое малое, что может быть при таких условиях – это поступление ароматов из соседних квартир летом, а зимой идет холодный поток, который приводит к повышенной влажности внутри квартиры.

Если же вытяжка уже установлена с нарушением всех нормативов, то ее придется демонтировать. В редких случаях, когда мощность устройства не превышает пропускную способность вентиляционной шахты, можно исправить положение и установить решетку для вентиляции, которая даст возможность циркулировать воздуху при отключенной вытяжке и не позволит накапливаться газу при утечке и не остановит работу разгонного канал.

Неправильно установленная вытяжка подлежит демонтажу

Вентиляция, установленная кухне, где имеется газовая плита и/или газовая колонка, должна справляться с тем угарным газом и монооксидом углерода, которые появляются при работе этих устройств. Если вентиляционная система естественного типа не замусорена, имеется нормальный приток свежего воздуха за счет установленного притяжного клапана для вентиляции на кухне, то все будет нормально. То небольшое количество угарного газа, которое образуется, будет с успехом удаляться из кухни быстро и не будет отравлять атмосферу в квартире. Если же вентшахта давно не чистилась, решетка для вентиляции на кухне забита грязью, нет притока воздуха из-за плотно закрытых окон, вытяжное отверстие перекрыто и так далее, то циркуляция необходимых объемов кислорода происходить не будет.

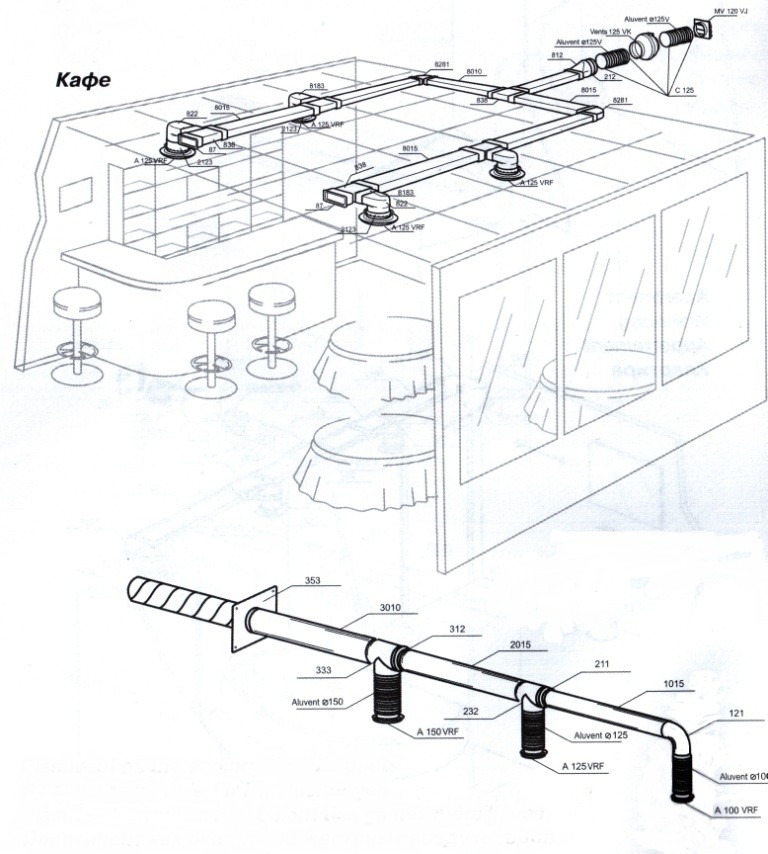

Схемы установки

Выбор систем вентиляции зависит от нескольких параметров, в том числе от строительных материалов стен и перекрытий здания, площади помещения. Немаловажным фактором является степень чистоты наружного воздуха, при высоких показателях загрязненности нет резона закачивать его в дом. Одним из критериев, влияющих на выбор, являются затраты. Проект вентиляции должен учитывать финансовые возможности жильцов, но не противоречить здравому смыслу, иначе, сэкономив на мелочах, можно получить большие проблемы в будущем.

По принципу работы можно выделить три типа вентиляции:

• естественная;
• принудительная;
• приточно-вытяжная или смешанная.

Естественная

Данный вид вентиляции работает автономно за счет перепадов температуры и давления. Чаще всего используется в многоквартирных домах, где вдоль всего здания установлены вентиляционные шахты. В каждом помещении в санузлах и кухне оборудованы специальные каналы, которые выводят отработанный воздух наружу. В качестве приточных отверстий раньше предполагались форточки, поэтому часто мы слышим о том, что помещение необходимо проветривать. Также воздух проникает через щели в деревянных рамах. К сожалению, сегодня чаще устанавливают пластиковые оконные блоки, чем нарушают естественную циркуляцию воздушных потоков. В этом случае нужно предусмотреть дополнительную приточную вентиляцию либо чаще открывать окна.

К плюсам подобного типа систем можно отнести автономную работу, низкую себестоимость установки и дальнейшего обслуживания, обеспечение движения естественных воздушных потоков, более пригодных для нормальной человеческой жизни.

Принудительная

Работа системы осуществляется за счет специальных электрических вентиляторов, которые вытягивают отработанный воздух и испарения наружу через вентиляционные каналы.

Принудительная вентиляция чаще устанавливается в помещениях с массовым скоплением людей: производственных площадках, торговых центрах, спортзалах, аэропортах и вокзалах, учебных помещениях и институтских аудиториях.

Достоинства подобного типа конструкций в том, что они совершенно не зависят от погоды за окном, очищение воздуха в помещении обусловлено системой фильтров, кроме того, можно менять температуру воздушного потока.

В качестве недостатков специалисты выделяют следующие факторы.

• Высокая цена на каждом этапе работы, начиная от стоимости самого оборудования и заканчивая монтажом и обслуживанием.
• Поскольку детали системы чистить постоянно невозможно, а при работе на них оседает большое количество пыли и грязи, они зачастую сами являются рассадниками грибков и бактерий. Вследствие чего возможны заболевания дыхательных путей у жильцов: астма или аллергия. На сегодняшний день разработаны специальные обеззараживающие комплексы для принудительно вентиляции, они ее удорожают, но эффект на самом деле незначительный.

Смешанная

В данном случае в движении воздушных потоков задействованы естественная и принудительная составляющие. Через одни отверстия воздух заходит в дом за счет разницы давлений, через другие каналы выводится с помощью вентиляторов.

Как обеспечить отток воздуха в квартире

Если общедомовая система вентиляции на кухне не работает, можно организовать отток воздуха своими силами при помощи механической тяги.

Вытяжной вентилятор вентиляции

Очень простое и эффективное средство, когда вытяжная система вентиляции на кухне не работает. Вентилятор можно использовать самостоятельно, а также в дополнение к кухонной вытяжке. Многие специалисты рекомендуют установить вытяжку с рециркуляцией воздуха (фильтр, очищающий воздух и подающий его обратно в помещение) и вентилятор на выход воздуховода кухни своими руками.

Обычно для правильной организации вентиляции кухни используются осевые вентиляторы.

При выборе модели для вентиляции кухни в квартире учитывают следующие параметры:

• мощность определяется по формуле: площадь кухни * высота потолков * 10. Здесь 10 – это кратность воздухообмена в час;
• издаваемый шум – от 40 до 70 децибел;
• безопасность (работа с горячим воздухом). Существуют модели, выдерживающие до 120 градусов;
• наличие жировых фильтров;
• наличие датчиков влажности. Включаются и выключаются в автоматическом режиме.

Перед тем, как правильно сделать вентиляцию на кухне с помощью вытяжного вентилятора, нужно выбрать место для его установки. Это может быть окно, вентиляционное отверстие в кухонной несущей стене или вентиляционный канал.

вентиляторы установлены непосредственно в шахту

Пример установки механизмов для вентиляции кухни на фото.

Кухонная вытяжка в вентиляцию

Большинство владельцев квартир прибегают к этому способу. Он действительно эффективен, так как вытяжное устройство располагается непосредственно над варочной панелью и сразу эвакуирует пары и запахи. От вытяжки вентканал выпускается непосредственно в общедомовую вентиляцию. И тут нужно непременно соблюсти одно правило:

Выводя трубу в шахту, не перекрывайте вентиляционное отверстие в стене.

В продаже есть специальные вентиляционные решетки с двумя выходами: для естественного движения воздуха и для трубы вытяжки. Такое решение самое правильное.

Пары и теплый воздух в помещении поднимаются вверх и для эвакуации парового облака необходимо оставить открытой решетку. Через нее удаляется и отработанный воздух жилых помещений.

Перекрыв решетку, вы совершенно нарушаете работу естественной вентиляции. Сотрудники газовой службы укажут на эту ошибку и предпишут исправить ее в кратчайшие сроки.

Самые слабые кухонные вытяжки работают с производительностью 250 – 300 кубометров воздуха в час. Наиболее мощные — 1200 кубометров воздуха в час. Чересчур мощный прибор на кухне может нарушить циркуляцию воздуха в общедомовой схеме вентиляции, рассчитанной в среднем на 75 кубометров воздуха в час из одной квартиры. В системе кухонной вентиляции создается подпор воздуха, выталкивающий «ваши» запахи в соседские квартиры.

Поэтому производительность подсчитывают по формуле:

Площадь кухни умножить на 10.

Для эффективной и безопасной работы вытяжки в качестве элемента схемы вентиляции кухни важно правильно ее установить. Чем ближе зонт к варочной панели, тем меньше жара и ароматов кухни распространится вокруг

Но слишком низко установленная, вытяжка может мешать при приготовлении пищи и даже оплавиться от температуры.

Оптимальная высота установки вытяжки – 55 – 56 см над плитой.

Кроме описанных выше схем вентиляции кухни, существуют еще приточно-вытяжное оборудование, обеспечивающее максимальный комфорт. Но оно достаточно громоздко и дорого, поэтому при оборудовании кухонь многоквартирных домов обычно не используется.

Видеоролик об установке оконного приточного клапана:

Виды вытяжных систем

Вытяжные системы делятся на канальные, также называемые прямоточными, и рециркуляционные. Существуют также комбинированные модели, работающие в обоих режимах. Давайте рассмотрим особенности прямоточных и рециркуляционных систем.

В прямоточной системе воздух всасывается насосом и выталкивается через вентиляционное отверстие. Устройство оснащено жировым фильтром, который можно снять с устройства и очистить от скопившихся частиц жира по мере загрязнения. Эта система более долговечна и проста в обслуживании, чем другие системы, и обеспечивает хорошую вентиляцию. Однако для его установки необходимо, чтобы рядом с прибором находилось кухонное вентиляционное отверстие.

Система рециркуляции также забирает воздух, пропускает его через фильтры и выпускает очищенный воздух обратно в кухню. В этой системе используются два фильтра: жировой и угольный. Жировой фильтр точно так же улавливает частицы масла и жира, а угольный фильтр удаляет неприятные запахи и обеспечивает более тщательную очистку воздуха. Этот тип системы не связан с вентиляционными отверстиями и может быть установлен в любом месте. Жировой фильтр периодически промывается, а фильтр с активированным углем, выполненный в виде съемного картриджа, является одноразовым. После нескольких месяцев использования его необходимо заменить на новый, что увеличивает эксплуатационные расходы системы.

Помимо принципа работы, кухонные вытяжки различаются по способу установки. Они могут быть установлены различными способами. Ниже приведен список различных типов кухонных вытяжек

• Настенные навесы крепятся к настенной мебели или полкам; они компактны (часто в виде небольшой коробки) и имеют небольшую мощность;
• Настенные системы монтируются на стену, в отличие от подвесных систем;
• Купольные вытяжки (также известные как вытяжки с дымоходом) являются разновидностью настенных устройств, но купола имеют характерную форму и обычно являются наиболее эффективными системами;
• Встраиваемые системы устанавливаются внутри предметов мебели;
• Угловые приборы занимают кухонный угол;
• Островные системы устанавливаются над варочными панелями, которые располагаются на “острове” в центре кухни;
• Телескопические или выдвижные системы – такие системы выдвигаются из кухонной мебели при необходимости.

Помимо вышеперечисленных типов приборов, вытяжки делятся на обычные и наклонные. Горловина обычной вытяжки расположена параллельно варочной поверхности. В случае наклонных вытяжек горловина наклонена по отношению к варочной поверхности. Предполагается, что наклон увеличивает эффективность вытяжки.

Варианты построения

естественнойпринудительнойпостроение вентиляционной системы зависит от состояния квартиры, её планировкитут

Естественная

Естественная вентиляцияПреимущества естественной вентиляции на кухне:

• Отлично удаляет излишки природного газа, которые вырабатываются плитой.
• Функционирует постоянно, беспрерывно.
• Выветривает неприятные запахи.
• Не требует подключения к электроэнергии.
• Работает бесшумно.

1. регулярно контролировать уровень тяги;
2. прочищать каналы.

Принудительная

Принудительная вентиляциякак устроить приточную вентиляцию

1. Обладает большой производительностью по сравнению с естественной системой.
2. Оперативно удаляет большие объёмы загрязнённого воздуха независимо от погодных условий.
3. Долгий срок службы.
4. Вентиляторы можно самостоятельно регулировать, меняя мощность и скорость вращения.

Вентиляторы работают в автоматическом режиме.

Принудительная вытяжка

Так как зависимость естественной вентиляции от внешних климатических условий не позволяет в полной мере проветривать помещения, то для обеспечения циркуляции воздуха в частном доме необходима установка дополнительного оборудования. Воздухообмен, проводимый с помощью специальных установленных устройств, а также комплектующих к ним, называется принудительной вентиляцией.

По принципу работы она делится на:

• приточно-вытяжную, осуществляемую с помощью специального оборудования. Также разновидностью этого способа является установка оборудования для рециркуляции. В этом случае отработанный воздух проходит через фильтры, частично смешивается с уличным, а затем уже очищенный возвращается в помещение;
• приточную с возможностью подогрева. Для работы системы по этому принципу необходим рекуператор, который использует отработанный, но уже нагретый воздух;
• приточную с охлаждением. Здесь в обязательном порядке устанавливается кондиционер;
• приточно-вытяжную. Самая распространённая система для частных домов. Циркуляцию воздушных масс обеспечивает установленное оборудование в сочетании с элементами естественной циркуляции. Такая схема воздухообмена относительно проста в монтаже и довольно эффективна.

Однако работа принудительной системы осуществляется с помощью подключения ее устройств к сети электропитания. Кроме того, проектирование и расчеты системы производятся на этапе составления плана возведения дома. Все составляющие принудительной вентиляции выполняют разные функции, но основная и единственная задача всех элементов — поступление свежего воздуха в помещения и вывод уже использованного на улицу.

В систему принудительного характера включаются следующие элементы и оборудование:

• решетки для защиты вентиляционных каналов от грызунов, насекомых и мусора;
• фильтры, препятствующие проникновению в дом пыли и пыльцы;
• воздушные клапаны, которые регулируют поток, подаваемого в дом воздуха. Зимой защищают систему от ледяных порывов ветра;
• вентиляторов, служащих для создания непрерывного потока в каналах вентиляции;
• звукопоглотители, обеспечивающие бесшумную работу системы;
• калориферы, подогревающие поступающий воздух;
• вентиляционные каналы, обеспечивающие перемещение воздуха.

Виды вентиляции – различия между разными системами

Серьезный вопрос для многих, какую вытяжку лучше выбрать – естественную или принудительную. Они одинаково хороши, выполняют идентичные функции, хотя и по-разному. Естественная вентиляция на кухне обязательна, особенно, если помещение оборудовано газовыми плитами. Принудительная – вещь желательная, но не обязательная. Обе являются частью общедомовой.

Естественная вентиляция знакома всем – это вентиляционные решетки и выступы в стене. Работает она по простому принципу физических законов: нагретый воздух легче и стремится вверх, уходит через решетку в шахту, оттуда на улицу. Взамен удаленного воздуха в квартиру через клапан или окно поступает свежий. Процесс этот постоянный, поэтому, несмотря на небольшой объем удаляемого воздуха, вентиляция справляется со всеми вредными веществами, образующимися в помещении. А вот с продуктами, выделяющимися при интенсивной готовке, обычной вентиляции справиться трудно.

Кроме того, ее эффективность зависит от погодных условий. Внезапное потепление, межсезонье вызывают сбои в работе. Может даже начаться обратный воздухообмен с улицы на кухню. При сильной жаре и внезапной оттепели рекомендуется проветривать квартиру, открывая окна, чтобы обеспечить достаточное поступление для нормального вентилирования.

Систему с вентилятором называют принудительной. Его устанавливают в разных местах:

• на вентканале обычной вытяжки;
• в отверстии, сделанном в стене;
• в форточке;
• над плитой – кухонная вытяжка со встроенным вентилятором.

Принудительная вентиляция более производительная, способна эффективнее удалять загрязненный воздух. Жир, пар и копоть почти не попадают в помещение, а ремонт и уход за такой системой проще. Однако ее работоспособность обеспечивается, пока крутятся лопасти вентилятора. Обходится она дороже – кроме стоимости самого оборудования платить придется и за используемую электроэнергию.

Зачем нужна вентиляция на кухне

При готовке пищи в кухне скапливаются различные вредные вещества. Некоторые из них могут быть опасными для здоровья человека. Одним из таких считается угарный газ, который накапливается в воздухе после сгорания «голубого топлива» или при готовке пищи в дровяной печи. Его запах не ощущается, да и само вещество не может качественно отбираться угольными фильтрами. Высокие концентрации угарного газа приводят к отравлению, а затем и к летальному исходу

Вот почему важно разработать эффективную схему воздухообмена кухонь и удалить этот опасный продукт

При включении конфорки газовой плиты, а также при работе водонагревательной колонки во внутреннее пространство помещения попадает некоторое количество не успевшего сгореть природного газа. Правильно работающая естественная вентиляция, установленная на кухне, легко справится с подобным выбросом, но её мощности будет не достаточно при утечке топлива с трубопроводов. При выявлении устойчивого запаха этилмеркоптана необходимо позвонить в аварийную службу.

Существуют и другие вещества, загрязняющие воздух на кухне:

1. Чад от жарки продуктов выделяется в виде переработанных частиц жира и подсолнечного масла В результате сильного нагрева такие вещества становятся опасными для жителей дома, они оседают на стенах помещения, посуде и мебели, а также на наших лёгких. Для эффективного отвода таких частиц необходимо подобрать правильный размер вентиляции на кухне.
2. Кроме чада в помещении выделяется водяной пар. Он относительно безвреден, но может повлиять на микроклимат в помещении.

Из вышеуказанного можно сделать единственный правильный вывод о необходимости использования качественной вентиляционной системы. Она позволит удалить кухонные запахи и излишнюю влажность.

Кухонная вытяжка – правильное подключение

Монтаж вентиляционной вытяжки подробно описан в прилагаемой инструкции. Не следует игнорировать некоторые его особенности, в частности, устанавливать оборудование на правильной высоте. Фильтр рециркуляционной вытяжки поглощает жиры и пар. А несгоревший газ выводится в вертикальный канал центробежным вентилятором. Другой тип вентилятора – осевой применяется в недорогих вытяжках. Стоят такие вентиляторы дешевле и эффективно работают с применением короткого горизонтального отвода.

• Если мы подключаем вытяжку к вертикальному каналу, удаляем имеющийся в ней обратный клапан. При горизонтальном канале клапан оставляем или ставим дополнительно при его отсутствии.
• Выход из вытяжки по сечению должен быть равным или меньше вентканала. Форма значения не имеет: можно состыковать круглые и прямоугольные трубы.
• Труба от агрегата не должна мешать нормальной работе обычной вытяжки.

Трубу от вытяжки мы выводим в отверстие штатной вентиляции, не то, которое служит для естественного воздухообмена, а пробитое в стене и ведущее в вертикальную шахту. Потому что, если установить трубу в штатный вход, будет нарушена естественная вентиляция. На фото показан неправильный вариант подключения. В таком случае в помещении не происходит естественный обмен, и вредные газы скапливаются у потолка.

Можно встретить рекомендации о подключении через переходник. В нем есть два отверстия: к одному подключается труба, другое выходит в помещение. Вроде бы правильная задумка, но на деле не работоспособная, так как воздух возвращается обратно в кухню. Ему легче вернуться по короткому пути, чем преодолевать сопротивление. К тому же уменьшается сечение приточно-вытяжных каналов, что недопустимо. Переходники широко распространены, но они неэффективны.

Чтобы работа обеих вентиляционных систем была совместной и правильной, соблюдаем два требования:

• во время принудительного вентилирования второй вход перекрывается, чтобы воздух не выходил в помещение;
• сечение решетки, прикрывающей вход вентиляции, не должно быть меньше, чем у вертикального канала.

Добиваемся этого увеличением площади решетки, устанавливаем обратный клапан. Он функционирует так: воздухом от вытяжки закрывается, а когда ее выключают, автоматически открывается.

Для воздуховода применяем материал, который имеет наименьшее сопротивление воздушному потоку, не поддается коррозии и обладает достаточным сечением. Применение гофры с точки зрения создаваемого сопротивления допустимо на коротких отрезках от прибора к вентканалу. Предпочтительнее использовать гладкие оцинкованные трубы квадратной или круглой формы.

Что выбрать вытяжку или вентилятор

Чтобы правильно выбрать подходящую модель для вентилирования кухни, нужно рассмотреть следующие параметры:

• Производительность. Согласно строительным и санитарным нормам, вытяжная система на кухне должна поддерживать десятикратную замену воздуха, имеющегося в помещении. Это означает, что общий объём замены должен превышать кубатуру кухни в 10 раз. Также нужно прибавить 30% на всякий случай. В результате получится необходимая мощность, которая подходит конкретной кухне. Также на определение производительности влияет и качество тяги естественной вентиляции. Если её уровень высокий, подойдут и маломощные модели, а в случае недостаточной тяги нужен вариант с большей производительностью.
• Уровень шума. Оптимален здесь показатель в 35 дБ, что слегка превышает шёпот (30 дБ). Шум напрямую зависит от мощности вентилятора. Тихий вариант годится для кухни.
• Условия эксплуатации. Если вентилятор будет расположен в вытяжке над плитой, ему необходима надёжная защита от воздействия высокой температуры. Многие агрегаты покрыты термостойкими составами.
• Дополнительные возможности. Некоторые вытяжки помимо своей непосредственной функции дополнены ещё и программируемыми таймерами, датчиками присутствия человека и прочими опциями, которые значительно повышают удобство применения.

При выборе вытяжки учитывайте её дизайн, чтобы она гармонично и красиво смотрелась в интерьере.

Может ли вытяжка украсить кухню? Разумеется, если только она подобрана с умом и выглядит безупречно и стильно!

Установка стенового типа

1. С помощью рулетки измеряется расстояние между крепёжными отверстиями вытяжки, и их положение переносится на стенку. Обычно фиксация происходит на четырёх саморезах, одна пара служит для навешивания устройства, а вторая жёстко прижимает конструкцию к стене.
2. В середину вытяжки устанавливается переходник, идущий в комплекте, предназначенный для подключения воздуховода. Прикручивается он четырьмя винтами.
3. С помощью перфоратора высверливаются отверстия в стене, в которые устанавливаются дюбели.
4. В верхний ряд вкручиваются крючки, обычно это саморезы с широкой шляпкой.
5. На эти крючки через специальные отверстия вешается купольный корпус вытяжки.
6. В оставшиеся два отверстия вставляются саморезы, и вся конструкция притягивается к стене.
7. Подключается электрика. Следует отметить, что на этом этапе следует не забыть обесточить электрическую линию, с которой соединяется вытяжная техника.
8. Проверяется правильность подключения, например, путём включения подсветки вытяжки.
9. К переходнику вытяжки подключается гофрированная трубка и прижимается хомутом.
10. Обратный конец присоединяется к вентиляционному каналу и также сдавливается хомутом.
11. В случае необходимости стыки замазываются герметиком.
12. На последнем этапе надевается декоративная накладка П-образной формы, закрывающая вентиляционный канал.

Аналогично можно повесить и подвесную конструкцию. Единственное отличие от стеновой конструкции в том, что в ней предусмотренные крепления располагаются не сзади купола, а в верхней его части. На потолок устанавливается базовая платформа, к которой крепятся тросики. На них в дальнейшем необходимо повесить вытяжку. Для этого тросики продеваются в ушки, расположенные на устройстве, и крепко притягиваются.

Монтаж металлического воздуховода

Открытая гофрированная труба не всегда вписывается в интерьер, поэтому следует заранее предусмотреть, как ее скрыть. Можно зашить ее в конструкции из гипсокартона на потолке или устроить короб. При этом следует помнить о том, что в трубе будут скапливать загрязнения, и ее периодически придется менять.

Сделанная вытяжка на кухню своими руками обеспечит доступ в укромные уголки и облегчит уборку.

Монтаж воздуховода следует проводить, определив наиболее прямой путь к вентиляционной шахте, не допуская перелома трубы. В таком порядке проводятся работы при установке настенной, встроенной или телескопической наклонной вытяжки:

1. Выбрать трубу диаметром, соответствующим размеру выходного отверстия.
2. Максимально растянуть трубу для уменьшения шума.
3. Отрезать гофру с небольшим запасом для крепления.
4. Надрезать края и загнуть их наружу.
5. Зафиксировать с помощью хомута на патрубке.
6. Протянуть трубу через вырезанные отверстия.
7. Крепление гофры вытяжки к вентиляционной шахте при помощи специальной решетки, которая крепится на место отверстия в шахте.

Вентиляционный канал нельзя перекрывать полностью. Для этого решетки имеют не только отверстие для воздуховода, но и специальный антивозвратный клапан, установленный для обеспечения циркуляции воздуха.

Имеет право на жизнь и самодельная вытяжка для кухни. Если размеры отверстия не позволяют установить готовую решетку, можно установить дополнительный короб, сделанный с двумя отверстиями и клапаном – хлопушкой. Хлопушка изготавливается из легкой алюминиевой или жестяной пластинки и удерживается тонкой пружинкой. Когда работает вытяжка и воздух проходит под давлением, клапан поднимается и обеспечивает его выход. При выключении вытяжки, заслонка опускается и открывается отверстие для естественной вентиляции.

Обратный клапан для воздуховода

Встраиваемый обратный клапан используется при выводе воздуха на улицу. В наружной стене просверливается отверстие, устанавливается решетка с обратным клапаном. Он будет перекрывать доступ холодному воздуху с улицы при неработающей вытяжке. Присоединение воздуховода выполняется по общим правилам.

Общая информация o кухонных вытяжках, принцип их работы

Как становится понятно из названия, вытяжка –  прибор, который буквально «вытягивает» воздух, причем именно загрязненный воздух, появляющийся над плитой, именно поэтому вытяжку устанавливают именно там, этот воздух вытяжка убирает из помещения.

В подавляющем большинстве случаев грязный воздух после «вытягивания» попадает в вентиляцию дома,  перед установкой вытяжки крайне важно обратить внимание именно на вентиляцию в помещении. Если дом уже довольно старый, вентиляционные каналы давно не прочищались, а тяга крайне мала, то в вытяжке будет мало смысла, уровень ее работы будет очень низок

После того, как вы убедились в том, что с вентиляцией все в порядке, нужно позаботиться o том, чтобы в помещении был постоянный приток свежего воздуха. Для того, чтобы это случилось, достаточно периодически проветривать помещении, а если в квартире или доме установлены пластиковые окна, нужно обеспечить микропроветривание или же установить на окна специальные вентиляционные клапаны.

Современный рынок кухонной техники обеспечивает большой выбор различных моделей вытяжек с огромным количеством функций, но в основном их все делят на две группы согласно принципу их работы:

1. Активные. Данные приборы работают с электродвигателем внутри, они обычно более стабильны и способны функционировать даже с не самой лучшей вентиляцией в доме. Существенный недостаток этих моделей заключается в том, что они потребляют довольно много электроэнергии, да и стоят дороже
2. Пассивные. Подобные приборы встречаются чаще, они стоят дешевле и на свою работу тратят значительно меньше электроэнергии за счет отсутствия в них вентилятора и специального электромотора. Они имеют куполообразную форму и работает за счет восходящей в них тяги, для подобных вытяжек обязательно наличие качественной вентиляции в доме

Если у вас есть свободное время, или вы попросту не хотите тратить большие деньги на прибор из магазина, попробуйте изготовить вытяжку на кухне своими руками, это несложный процесс, который поможет сэкономить достаточное количество средств и изготовить индивидуальный прибор, не похожий на остальные. Есть пара способов изготовления подобного прибора.

Варианты установки вытяжки на кухню

Существуют разнообразные способы установки кухонной вытяжки. Все они различаются между собой, поэтому рассмотрим каждый из них по-отдельности.

Установка вытяжки в шкафчик

• Для этого необходимо заказать отдельный шкаф под электроприбор. Главная особенность такого шкафчика заключается в отсутствии дна, вытяжка будет крепиться к средней полке.
• Расстояние до этой полки вымеряется по высоте устройства, в среднем этот размер равен 13-15 см. Стоит смотреть по модели и фирме производителя.
• Также, если предусмотрено подключение к вентиляционному каналу, необходимо вырезать отверстия под воздуховод и в полке и в крыше шкафчика. Диаметр отверстия равен диаметру гофры. Чаще всего на встраиваемых моделях диаметр равен 10-12 см.
• На той плоскости, которая фиксируется к полке, расположены 4 отверстия. Можно закрутить саморезы, либо просверлить сквозные отверстия в полке. Все зависит от того, какой крепеж в комплекте вашей вытяжки.
• Следующий шаг – разметка навесного шкафчика. Если используются «уши», которые не регулируются – необходимо вымерить высоту с точностью до миллиметра. Универсальные крепления, которые представляют собой навесы, цепляющиеся за металлическую полосу на стене, то, в данном случае, допустима погрешность в -/+ 5 мм.

Установить вытяжку на кухне таким способом легко и эстетично: вы скрываете все ненужные детали за дверцей шкафчика, и можете избежать протягивания гофрированной трубы. Если, конечно, ваша вытяжка может работать в рециркуляционном режиме.

Установка вытяжки под шкафчик

Еще один способ крепления вытяжки, только теперь устройство не встраивается внутрь мебели, а крепится к нижней части шкафа.

Такой вид вытяжек подходит для тех кухонь, где обильная готовка – редкость, в основном что-то готовится на одной конфорке

• Если вы будете прокладывать воздуховод, следует заранее сделать круглые отверстия, диаметром равным тому, что указан в инструкции вытяжки.
• Шкаф крепится аналогичным способом, как и в предыдущем разделе.
• Панель вытяжки необходимо чем-либо скрыть. Для этого используется аналогичный материал, из которого сделаны фасады. Устанавливается он как фальш-панель: либо на двухсторонний скотч, либо на специальный клей.

Монтаж вытяжки на стену

Данный способ – самый простой и надежный.

• Первым делом следует отмерить расстояние, которое будет располагаться между плитой и вытяжкой. Запомните, что минимальная высота 55 см, максимальная около 80 см. Иначе существует возможность потерять эффективность всасывания.
• Приложите вытяжку к отчерченной линии и обведите 4 метки сквозь заднюю панель устройства.
• Просверлите отверстия буром 8 мм под дюбель с минимальной длиной 50 мм.
• Закрутите два верхних самореза так, чтобы была возможность повесить на них вытяжку.

Процесс навески кухонной вытяжки на саморезы

Если устройство надежно висит, то прямо, сквозь металлические отверстия в задней панели, вкрутите саморезы в нижние два дюбеля.

Схема установки вытяжки на кухне обычно предусмотрена с каждым изделием, однако если вы не обнаружили ее в комплекте с вашей вытяжкой – не расстраивайтесь. На каждую модель в интернете есть все сведения.

Схема настенной плоской вытяжки, с подробным описанием всех размеров

Ниже представлено несколько фото, на которых показаны различные способы крепления кухонных вытяжек.

Плоская настенная вытяжка – воздуховод спрятан в специальном выступе на потолке, сделанном из гипсокартона

Скрытая встроенная вытяжка, от которой можно разглядеть только лишь выдвижную панель
