Безопасная вентиляция канализации в частном доме: схема
Продолжая тему обработки труб, стоит отдельно остановиться на санитарно-гигиенической составляющей. Если планируется использовать б/у трубы или система расположена вблизи отхожего места, стоит взять достаточное количество септика и обработать поверхность. Аналогичным образом поступают, когда монтируются недавно купленные трубы.
После этого процесс строительства системы вентиляции в одноэтажном или двухэтажном доме выглядит следующим образом:
- Предварительная схема прокладки труб должна обеспечить разницу температур;
- Чем больше указанный параметр, тем активнее работает вытяжка;
- На крыше труба вентиляции подлежит обязательному утеплению, иначе не избежать образования конденсата;
- В качестве еще одного способа защитить вентиляционную систему от сырости, является установка вытяжного вентилятора;
- Если вентиляция необходима в ванной комнате или туалете, то в этом случае нужно рассчитать минимально необходимую высоту конструкции;
- Недостаточная высота или ее избыточное значение не лучшим образом скажется на свежести воздуха.
Технически правильная составленная схема нужна для проведения расчета мощности всей постройки. Мощность вытяжки для ванны или жилой комнаты зависит от разной температуры снаружи и внутри. Если данный показательно значителен или недостаточен, потребуется установить запорный клапан-регулятор.
Нормативная база вентиляции и труб для нее
Нормативными документами регламентируются параметры естественного воздухообмена. Так, при площади жилого помещения 20 м², воздухообмен должен составлять в час 3 м³ воздуха на 1 м2. Если площадь помещения больше, то необходимо в час 30 м³ воздуха на человека. В санузлах и кухнях воздухообмен при наличии электрической плиты должен быть не меньше 110 м³/ч и 140 м³/ч – при газовой. Для принудительной вентиляции параметры выше.
Стандартами определены диаметры пластиковых воздуховодов, изделий для вентиляционных систем, крепежных и соединительных деталей. Они составляют 200, 150, 125 и 100 миллиметров. В некоторых случаях для монтажа можно использовать оборудование других размеров. Наиболее распространенные диаметры фитингов и канализационных ПВХ труб, применяемых для систем вентиляции, равны 200, 160 и 110 миллиметров.
Естественная вентиляция из канализационных труб возможна. Однако если она принудительная, то полностью заменить пластиковые воздуховоды на канализационные трубы сложно.
Чтобы вентиляция соответствовала нормам, нужно использовать трубы и фитинги определенного диаметра
Канализационные трубы: за и против
До сих пор нет единого мнения о целесообразности использования канализационных труб для установки системы вентиляции.
Многие эксперты демонстрируют рациональность такого решения, в то время как другие так же убедительно критикуют его. Дело в том, что пластик, как и любой другой материал, имеет ряд преимуществ и недостатков.
Положительные аспекты использования пластика для воздуховодов в вентиляционном строительстве включают в себя:
- Все пластиковые трубы (поливинилхлорид, полиэтилен, полипропилен и т.д.) легкие и прочные.
- Вентиляционная система будет иметь достаточную герметичность и прочность.
- Пластиковые изделия относительно недороги и, в отличие от металла, не подвержены коррозии.
- Благодаря разнообразию форм и размеров элементов, легко строить каналы любой конфигурации.
- Небольшой вес изделий упрощает и удешевляет монтаж воздуховодов.
Среди недостатков можно выделить следующие:
- По мнению некоторых экспертов, некоторые вредные вещества, выделяемые полимерами, будут просачиваться в помещение вместе с воздухом, поэтому даже если производители клянутся в отличной экологической чистоте таких труб, лучше использовать пластик только для вытяжки воздуха.
- Пластиковые трубы не имеют большого запаса прочности и подвержены механическим нагрузкам.
- Движение воздушных масс по пластиковым трубам неизбежно вызывает трение, которое приводит к накоплению электростатических зарядов на внутренних стенках. Электрифицированная поверхность начинает вести себя как магнит, интенсивно притягивая частицы пыли и грязи, на которых быстро начинают расти все виды грибов, микроорганизмов и плесени.
Поэтому строительство системы вентиляции из канализационных труб представляется оправданным, прежде всего, по экономическим причинам. Кроме того, такая вентиляция будет характеризоваться хорошими параметрами и будет служить надлежащим образом в течение десятилетий.
Расчет вентиляции для частного дома
Дабы сделать верный выбор, сперва нужно выполнить кое-какие расчёты:
Выяснить количество каждого отдельного помещения.
Количество членов семьи, каковые неизменно находятся в.
Учесть все электрические устройства, каковые каким-либо образом смогут воздействовать на состояние воздуха.
Проанализировать скорость движения и замещения воздушных масс в доме.
Продумать, окажется ли скрыть вентиляцию в ниши.
Нанести разводку на бумажный замысел.
Выбрать профиль и диаметр труб.
Учесть, в каком районе находится дом. В случае если ваше жилье находится в загазованном центре города, тогда в системе вентиляции в обязательном порядке должны будут находиться фильтрующие элементы
Это крайне важно, поскольку тогда не будет особенного смысла и выгоды для здоровья. В то время, когда вашим районом есть негромкая окраина либо место около лесополосы, то такая установка вам не пригодится.
Выбрать место забора воздуха.
Кое-какие цифры не окажется определить без дополнительного оборудования. Исходя из этого на этапе проектирования лучше привлечь тех, кто хорошо знает свое дело и сможет дать честную оценку обстановки.
Канализационные трубы: за и против
До сих пор нет единого мнения о целесообразности использования канализационных труб для установки системы вентиляции.
Многие эксперты демонстрируют рациональность такого решения, в то время как другие так же убедительно критикуют его. Дело в том, что пластик, как и любой другой материал, имеет ряд преимуществ и недостатков.
Положительные аспекты использования пластика для воздуховодов в вентиляционном строительстве включают в себя:
- Все пластиковые трубы (поливинилхлорид, полиэтилен, полипропилен и т.д.) легкие и прочные.
- Вентиляционная система будет иметь достаточную герметичность и прочность.
- Пластиковые изделия относительно недороги и, в отличие от металла, не подвержены коррозии.
- Благодаря разнообразию форм и размеров элементов, легко строить каналы любой конфигурации.
- Небольшой вес изделий упрощает и удешевляет монтаж воздуховодов.
Среди недостатков можно выделить следующие:
- По мнению некоторых экспертов, некоторые вредные вещества, выделяемые полимерами, будут просачиваться в помещение вместе с воздухом, поэтому даже если производители клянутся в отличной экологической чистоте таких труб, лучше использовать пластик только для вытяжки воздуха.
- Пластиковые трубы не имеют большого запаса прочности и подвержены механическим нагрузкам.
- Движение воздушных масс по пластиковым трубам неизбежно вызывает трение, которое приводит к накоплению электростатических зарядов на внутренних стенках. Электрифицированная поверхность начинает вести себя как магнит, интенсивно притягивая частицы пыли и грязи, на которых быстро начинают расти все виды грибов, микроорганизмов и плесени.
Поэтому строительство системы вентиляции из канализационных труб представляется оправданным, прежде всего, по экономическим причинам. Кроме того, такая вентиляция будет характеризоваться хорошими параметрами и будет служить надлежащим образом в течение десятилетий.
Основные особенности естественной вентиляции
Основным путем притока воздуха в помещение являются окна. Оконные системы оснащаются форточками и микровентиляцией. Естественная вентиляция осуществляется за счет разницы давления воздуха снаружи и внутри помещения, вызванной разной температурой. Для уменьшения выпадения конденсата в трубах на крыше вентиляционную шахту нужно обязательно утеплить. Улучшить естественную вентиляцию поможет установка вытяжного вентилятора. Он помещается в воздуховод, окно либо в несущую стену.
В кухне, ванной, туалете должна быть оборудована вытяжка – вертикальный канал достаточной высоты. В него попадает загрязненный и увлажненный воздух. На выходе канала устанавливаются насадки, препятствующие попаданию атмосферных осадков и задуванию воздуха ветром. Если в помещении нет выхода к вентиляционному каналу, то необходимо предусмотреть между полом и дверью щель примерно в 10 мм. Можно вместо щели поставить декоративную решетку.
В частном доме для вытяжки обычно сооружается кирпичная кладка. Однако в каркасных, деревянных или реконструированных домах лучше делать вытяжку из канализационных труб. Они дешевле, прочнее вентиляционных, их несложно обрабатывать, крепить и монтировать. Гладкая внутренняя поверхность обеспечивает лучшую, чем в кирпичном канале, тягу.

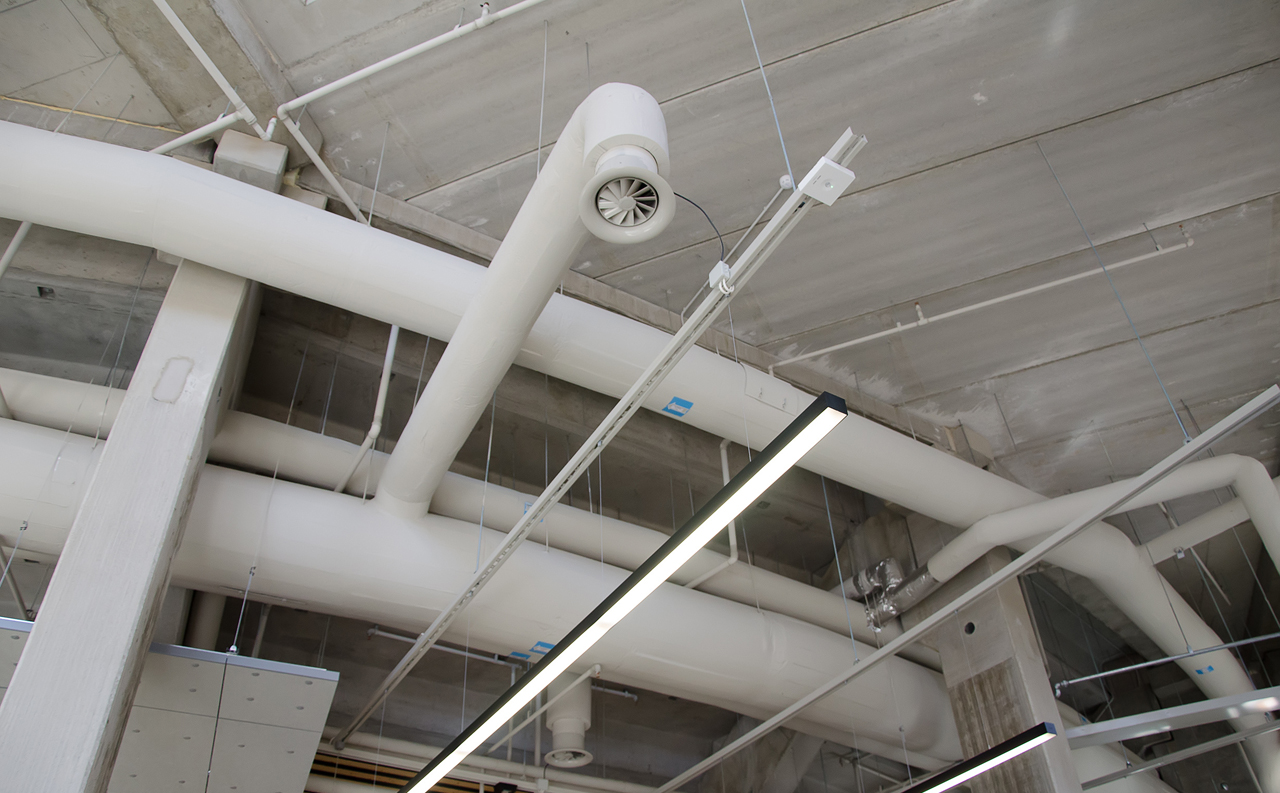

Вентиляция из канализационных труб практична и удобна в монтаже
Кроме того, вентиляционный канал из пластика компактный и его можно разместить в ограниченном пространстве.
Особенности внутренней разводки
Особенностью конструкции канализации является то, что основой для работы бытовых канализаций является сила тяжести. Продукты человеческой деятельности перемещаются по канализационным трубам под действием силы тяжести. Все каналы должны иметь уклон 1-1,5% для обеспечения потока сточных вод из приемной воды в стояк. Например, при длине трубы 200 см перепад высот между выпуском трубы и выпуском в общий слив должен составлять 2-3 см. При каждом вращении добавляется еще 1 см. Если эти правила не будут соблюдаться, труба будет постоянно забиваться отходами.
Еще один нюанс – выбор правильного размера поперечного сечения и конфигурации планки.
Выберите пластиковые канализационные трубы такого диаметра:
- стояк, тройник, патрубок и туалетный патрубок – не менее 100 мм;
- главная труба от ванны, умывальника и кухонной раковины – 50 мм;
- сток стиральной и посудомоечной машин – 32 мм.
Особенностью полимерных изделий является изменение их размеров под влиянием температуры. Например, увеличение на 1° приводит к увеличению длины ячейки на 0,5%. Это следует учитывать при вычислениях, чтобы арки не были прикреплены к стенам. Всегда оставляйте допуск 1-2 см для увлажнения расширения ячеек. Незначительное искривление не влияет на прочность и герметичность.
При резке полуфабрикатов проверьте, чтобы диаметр трубы соответствовал этому значению арматуры, используемой для монтажа коммуникаций. Технические индикаторы печатаются на самих изделиях, но лучше проверить их заранее, еще до установки
Обратите внимание на то, что герметичность соединения достигается за счет использования прокладок. Разница между внутренним и внешним диаметром соединенных звеньев составляет 2 мм
Небольшой зазор может компенсировать незначительные погрешности, допущенные при проектировании, маркировке и сборке.
Размеры
Канализационные
детали выпускаются в стандартной размерной линейке. Она близка к типовым
диаметрам воздуховодов, но сразу подключиться к участку готовой сети не
позволяет. Собрать систему из элементов одного типа не составит труда, но для
соединения со стандартной системой нужны переходники.
Размерная
линейка воздуховодов:
- 100 мм;
- 125 мм;
- 150 мм;
- 200 мм и т.д.
Размерный ряд элементов
канализации:
- 110 мм;
- 160 мм;
- 200 мм и т.д.
Все необходимые комплектующие для
сборки есть в продаже. В качестве крепежа используются специальные хомуты или
подвесы, которые можно купить в любом магазине сантехники. Единственной

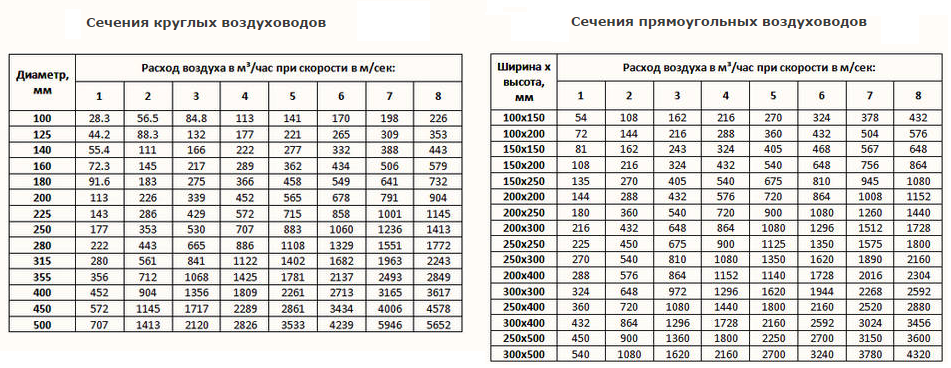

задачей, которую самостоятельно решить достаточно сложно, станет выбор
диаметра. Для этого рекомендуется использовать онлайн-калькулятор, которых
много в сети. Перед тем, как
сделать вентиляцию из канализационных труб, надо подобрать вентилятор.
Его параметры станут основой для расчета размеров вентканалов. Их подставляют в
калькулятор и получают оптимальный вариант размеров и прочих параметров
воздуховодов. Останется только купить самые близкие по размеру пластиковые
изделия и приступить к сборке.
Споры относительно монтажа вентиляции из канализационных труб
Понятно то, что вентиляция должна соответствовать ряду строительных стандартов и требований санитарно-эпидемиологической службы. Специалисты до сих пор не пришли к единому мнению по поводу того, можно ли использовать канализационные трубы для вентиляции, а потому продолжают взвешивать все преимущества и недостатки этих изделий.
По факту, промышленный вариант пластиковых труб (полиэтиленовых, полипропиленовых, поливинилхлоридных, полиуретановых) – это все экологически чистые изделия, которые отличаются особой герметичностью смонтированных из них систем, а также повышенной прочностью. За счет большого количества форм и размерностей можно подобрать пластиковые изделия для сборки вентиляции с любыми конфигурационными особенностями, вне зависимости от сложности разводки.
Обычно, когда разрабатывается вентиляция в частном доме из канализационных труб, выбор делается в пользу изделий с прямоугольным или круглым сечением. У них достаточно тонкие стенки, что снижает общий вес конструкции и упрощает процесс проведения монтажных работ. Соединение осуществляется посредством стыковки раструбов на концах труб, которые для пущей герметичности снабжены уплотнителями из резины.
Некоторые защитники экологии считают, что подобные трубопроводы не допустимы для монтажа вентиляции, подающей чистый воздух в помещение, т.к. они способны выделять вредные вещества. Однако производители настойчиво указывают в своих сертификатах на экологическую чистоту и высочайшее качество изделий.
Также, негативным моментом в использовании пластиковых труб является то, что при транспортировке воздуха по ним образуется статический заряд на внутренних стенках. Это способствует скоплению мельчайших частиц пыли и грязи и, как следствие, скорому засорение системы.
Однако эта проблема решается достаточно просто, если повторить опыт производителей пластиковых трубопроводов, предназначенных непосредственно для монтажа вентиляции, и обработать купленные канализационные трубы антистатиком.
Источники
- https://ventilsystem.ru/ventilyaciya/po-naznacheniyu/v-chastnom-dome/ventilyaciya-iz-plastikovyx-kanalizacionnyx-trub.html
- https://StrojDvor.ru/ventilyaciya/vytyazhka-dlya-chastnogo-doma-iz-kanalizacionnoj-truby/
- https://InfoTruby.ru/primenenie/ventilyatsiya-iz-kanalizatsionnyh-trub
- https://trubyda.ru/kanalizacionnye/samodelnaya-ventilyatsiya
- https://TrubaNet.ru/izdeliya-iz-trub/ventilyaciya-iz-kanalizacionnykh-trub-mif-ili-realnost.html
- https://concranes.ru/konditsioner/ventilyaciya-v-chastnom-dome-iz-kanalizacionnyh-trub
- https://gidkanal.ru/ventilyatsiya-iz-kanalizatsionnyh-trub-dovody-za-i-protiv-obzor-kak-sdelat-svoimi-rukami/
- https://AeroClima.ru/ventilyaciya/v-kanalizatsii/
- https://vozduhstroy.ru/ventilyaciya/v-chastnom-dome-iz-kanalizacionnyh-trub.html
- https://oventilyacii.ru/ventilyaciya/iz-plastikovyh-kanalizatsionnyh-trub.html
- https://sovet-ingenera.com/vent/raschety/ventilyatsiya-iz-plastikovyh-trub-v-chastnom-dome.html
- https://spark-welding.ru/ventilyaciya/iz-kanalizacionnyh-trub-svoimi-rukami.html
- https://proventilyaciyu.ru/ventilyatsiya/ventilyaciya-iz-kanalizacionnyh-trub-v-chastnom-dome
- http://TrubaMaster.ru/ventilyacionnye/ventilyaciya-iz-kanalizacionnyx-plastikovyx-trub-svoimi-rukami.html
- https://ventilyaziya.ru/chastnyj-dom/ventilyacziya-iz-plastikovyh-trub/
- https://oboiman.ru/ingeneer/obustrojstvo-ventilacii-iz-kanalizacionnyh-trub-sborka-plastikovoj-sistemy-svoimi-rukami.html
- https://santex1.ru/ventilyatsiya-v-chastnom-dome-iz-kanalizatsionnyh-trub.html
Преимущества и недостатки применения пластиковых труб для вентиляции
Система вентиляции из канализационных труб в стенах
Как видно, в частном малоэтажном доме такой проект, как вытяжка из канализационных труб, вполне реализуем. Правда, при этом стоит учитывать как положительные стороны этого материала, так и его недостатки.
Разобраться в достоинствах и проблемных моментах лучше всего в сравнении канализационных ПВХ-труб со специальными пластиковыми коробами из ПВХ для систем вентиляции воздуха.
Ну а начать сравнение лучше с недостатков канализационных труб из пластика:
- трубы имеют круглую форму сечения, стандартные короба имеют форму прямоугольника, а это значит, что в пространстве между перекрытиями они будут занимать больше места;
- относительно небольшой диапазон температур: максимум, что может выдержать пластик, – это 70 градусов, значит, он не подходит для мастерских, бань и саун;
- канализационные трубы ограничивают возможности установки вентиляторов – конструкция будет передавать вибрацию электродвигателя;
- трубы в основном предназначены для установки в вертикальном положении, поэтому для горизонтального или наклонного варианта установки необходимо, кроме стандартных узлов, применять дополнительные кронштейны или хомуты.
Ну и в заключение следует обратить внимание на общие недостатки пластиковых изделий как специального назначения, так и для канализации – пластик, в отличие от металла, со временем становится хрупким. А вот что касается положительных сторон, то здесь список намного объемнее:
А вот что касается положительных сторон, то здесь список намного объемнее:
канализационные трубы в среднем в 1,5 раза дешевле металлических коробов и в ½ раза дешевле специальных воздуховодов из пластика;
огромное количество фитингов, тройников, углов и заглушек позволяет создать любую конфигурацию системы;
пластиковые конструкции легче, чем металлические;
большой диаметр обеспечивает стабильную работу системы, а гладкая внутренняя поверхность пластиковых труб не создает преград движению воздуха;
монтаж системы может сделать практически любой – это что-то вроде большого конструктора;
пластик обладает антибактериальными и антистатическими свойствами;
пластик не проводит электричество, что очень важно для установки отводов через кровлю из металлочерепицы;
все изделия имеют герметичное соединения, если они воду не пропускают, то воздух и подавно;
трубы имеют стандартные внутренние диаметры, что облегчает их подбор и стыковку с другими видами оборудования.
Разновидности воздуховодов из поливинилхлорида
Пластиковые воздуховоды для вентиляции классифицируются:
- по форме профиля — круглого и прямоугольного сечения;
- по способности изменять форму — жёсткие и гибкие трубы.
1.2. Трубный прокат с прямоугольным профилем
Для изготовления вентиляционных систем в жилых зданиях чаще всего применяют прямоугольные трубы ПВХ. Их проще спрятать, разместив в пространстве между покрытием натяжного потолка и перекрытием, за навесными шкафами. При прокладке на видимых местах они значительно превосходят по привлекательности аналогичные системы других форм.
Стандартные размеры и цены пластиковых труб с прямоугольным сечением
| Размеры профиля, мм | Цена, дол./м.п. |
| 100х100 | 20 |
| 125х100 | 22,5 |
| 125х125 | 25 |
| 160х100 | 26 |
| 160х125 | 28,5 |
| 160х160 | 32 |
| 200х100 | 30 |
| 200х125 | 32,5 |
| 200х160 | 36 |
| 200х200 | 40 |
| 250х100 | 35 |
| 250х125 | 37,5 |
| 250х160 | 41 |
| 250х200 | 45 |
| 250х250 | 50 |
| 315х100 | 41,5 |
| 315х125 | 44 |
| 315х160 | 47,5 |
| 315х200 | 51,5 |
| 315х250 | 56,5 |
| 315х315 | 63 |
| 350х200 | 55 |
| 350х300 | 65 |
| 350х350 | 70 |
| 400х200 | 60 |
| 400х300 | 70 |
| 400х400 | 80 |
| 500х300 | 80 |
| 500х400 | 90 |
| 500х500 | 100 |
| 600х300 | 90 |
| 600х400 | 100 |
| 600х500 | 110 |
| 600х600 | 120 |
| 800х300 | 148,5 |
| 800х400 | 150 |
| 800х500 | 175,5 |
| 800х600 | 189 |
| 800х800 | 216 |
| 1000х300 | 175,5 |
| 1000х400 | 189 |
| 1000х500 | 202,5 |
| 1000х600 | 216 |
| 1000х800 | 243 |
| 1000х1000 | 270 |
1.3. Плоские воздуховоды
По сути, это те же прямоугольные пластиковые трубы, но более компактные, отлитые с большой разницей между размерами ширины и высоты профиля. Используются для установки в тех местах, где имеется дефицит свободного пространства.
1.4. Гофротрубы
Гофрированная ПВХ труба более уместна на кухне для сооружения вытяжки. Она обладает высокой степенью гибкости, благодаря которой могут образовывать воздуховоды сложной конфигурации. Для их производства используют метод экструзии. Все виды оборудования, участвующего в этом техпроцессе полностью автоматизированы, поэтому стоимость таких изделий сравнительно невысокая.
Внимание. Для зданий промышленного назначения лучше применять армированные гибкие воздуховоды Вентс, основу которых составляет металлическая спираль, обтянутая сверху поливинилхлоридом
Вентиляционная система курятника
Систему вентиляции из ПВХ можно сделать не только в доме, но и в других помещениях, например, в курятнике. Для этого надо взять две трубы длиной по 2 метра и диаметром 20–25 см. Последовательность действий:
- Сделать два отверстия в потолке. Одно из них располагается прямо над насестом. Место для второго выбирается так, чтобы куры там находились как можно меньше времени. Диаметр у этих отверстий должен совпадать с диаметром труб.
- Закрепляется первая над насестом. Внутри помещения должно быть около 30 см от неё, над крышей – примерно 1,5 м.
- Вторую трубу расположить на расстоянии 20 см от пола курятника.
- Над каждой нужно установить защиту, чтобы в них не попадала вода.
Первая труба служит для отвода воздуха из помещения, вторая – подводит свежий воздух в курятник.
Совет
Справка. Такой вентиляции будет достаточно для небольшого помещения.
Подробную информацию об изготовлении простой, но эффективной системы вентиляции курятника, вы узнаете из данного видео:
другой статье
Изготовление вентиляции своими руками
Сделать вентканалы в частном доме из пластиковых труб самостоятельно сможет даже начинающий мастер. Основное требование – вывести трубу на крышу минимум на 1 м и подальше от дымохода. Если объединяется сеть из нескольких систем, применяются трубы одинакового сечения.
Создание схемы вентиляции
Перед началом работы определить тип вентиляции – естественная или принудительная. Для упрощения работ применяется СНиП 2.04.02-84. Здесь прописаны требования к вентканалам частного дома, которые учитываются при составлении схемы.
Рекомендации СНиП:
- обеспечить приток/отток воздуха во всех помещениях;
- двери устанавливают так, чтобы оставался зазор между низом полотна и полом от 2 см;
- для увеличения притока воздуха открываются форточки;
- приточный канал располагать недалеко от источника нагрева, чтобы прогревать свежий воздух зимой.
Чаще всего проект схемы вентиляции заказывают у профессионалов. За основу принимается план помещения, и разводка выполняется с учетом требований. Оптимальный вариант – расположить основную трубу выхода вдоль стены в центральной части дома. От нее уже делать разводку канализационными трубами. Пример.
Подготовка и монтаж труб
Мастера советуют брать для самостоятельного монтажа трубы сечением в 150 мм. Это более удобный вариант, который дает приток воздуха в 30 м3/час. Высота воздуховода 3 м, чтобы обеспечить нужную тягу. Чем выше труба, тем больше объем поступающего воздуха.
Порядок выполнения работ:
- Составить схему с учетом количества и размеров элементов. Чтобы определиться с мощностью, диаметром, применяются программы – они выложены в свободном доступе.
- Определить тип системы – принудительная, естественная. Важный фактор – разница температур и давления на входе/выходе. Чем выше разница, тем эффективнее работает вентиляция. Если показатели маленькие, оборудуется принудительная сеть с интеграцией вентиляторов.
- На схеме указывается точная разметка, зоны фиксации. Прокладка в доме повторяет все элементы схемы. Для крепления к потолку применяют хомуты.
- Отдельные участки, повороты выполняют из разборных или неразборных деталей. Неразборные гарантируют герметичность, разборные удобнее в монтаже.
- В сети с принудительной вентиляцией устанавливают вентиляторы, рекуператоры.
- Ответвления подводятся к одной точке вывода наружу. Зона размещается на максимально доступной высоте. Откуда затем выводят общий выходной патрубок.
Достоинства и недостатки труб
Решение использования для вентиляции канализационных труб должно приниматься, учитывая их преимущества и недостатки. Достоинства:
- Неподверженность коррозии и сохранность своих эксплуатационных характеристик долгое время.
- Возможность монтирования сетей воздухообмена любой конфигурации и сложности.
- Гладкая внутренняя поверхность пластиковых труб не создает препятствий воздуху. Поэтому нет необходимости проводить периодическую чистку и можно использовать оборудование с меньшей мощностью.
- Простота монтажа благодаря низкому весу и технологии соединения – нет необходимости использовать крепежные детали, винты.
- По техническим характеристикам пластиковые трубы превосходят металлические аналоги. При их скрытой прокладке показатель прочности не имеет весомого значения.
- Цена канализационных труб в 2-4 раза ниже, чем пластиковых воздуховодов.
Недостатки пластиковых изделий для вентиляции такие, как и у канализационных труб:
- повышенная хрупкость;
- низкая температура плавления.
Пластиковые трубы для вентиляции не следует использовать в помещениях, где возможен подъем температуры до высоких значений. Например, ПВХ трубы деформируются и теряют жесткость при 80 °С.
Разнообразие видов труб и фитингов к ним позволяет собрать вентиляционный канал любой сложности
Как рассчитать и выбрать типоразмер
Для расчетов необходимо знать объём воздуха, который будет проходить через вентканал в час. Он зависит от объема помещения и требуемой кратности воздухообмена.
Минимально для качественной циркуляции требуется не менее 3 м³/час на 1 м² площади помещения. Например, для помещения в 16 м² минимальный расход воздуха составляет: Р = 3 м³/час * 16 (м²) = 48 м³/час.
Зная эту норму, далее можно рассчитать поперечную площадь сечения канала по формуле:
В нашем примере расход воздуха составляет 48 м³/час, скорость потока примем среднюю — 4 м/сек (компромисс между шумом и размерами воздушного канала), тогда сечение получается из расчета:
Теперь для круглого воздуховода можно вычислить его диаметр:
Подставив наши данные, получаем диаметр круглого воздуховода не менее 64,83 мм. Из распространенных, ближайший нормируемый типоразмер — 100 мм.
Распространенные размеры
Все выпускаемые размеры стандартизированы. Наиболее распространены размеры, представленные в таблице. Здесь также можно увидеть зависимость диаметра от скорости движения воздушного потока и расхода воздуха.
Зависимость диаметра от сечения и скорости потока воздуха
В помещениях до 50 м² используют круглые воздуховоды ∅100 мм и прямоугольные 60 мм х 120 мм. Если площадь составляет до 100 м², применяют ∅150 мм круглые и 60 мм х 240 мм прямоугольные каналы соответственно. При более сложных схемах целесообразнее обратиться к специалистам для правильного подбора элементов.
Широкий модельный ряд позволяет собрать системы различной производительности и сложности.
Основные характеристики воздуховодов
Сегодня покупателю доступно множество разнообразных решений для построения вентиляционной системы, в том числе воздуховодов и фасонных частей и т.д. На портале TopClimat.ru представлено свыше 500 различных моделей воздуховодов. Непосвященному человеку трудно выбрать из этого многообразия то, что нужно именно ему. Дело в том, что воздуховоды для вентиляции различаются по:
- жесткости;
- материалу изготовления;
- форме поперечнего сечения канала;
- размерам и диаметру сечения канала;
- способу утепления – какие-то воздуховоды утепляются после их установки, какие-то обладают теплоизолирующей способностью изначально.
Евгения Горюнова, Руководитель отдела маркетинга «PirroGroup»
«Подавляющее большинство воздуховодов изготавливаются жесткими, то есть с изначально заданной пространственной формой. Гибкие воздуховоды позволяют прямо на месте изменять направление (траекторию) прокладки сети, что делает их незаменимыми в проектах со сложной геометрией трассы и возможными пересечениями с другими коммуникациями, а также при привязке конечных (начальных) мест вентиляционной сети к проложенному жесткому воздуховоду
Многие к числу главных характеристик относят и цену вентиляционных труб, забывая, что мало купить воздуховод, нужно затем его установить, эксплуатировать и обслуживать. И нередко расходы, которые покупатель понесет на этих этапах, превосходят экономию, возникшую на этапе приобретения.
Правила обустройства вентиляции из труб канализации
Смонтировать своими руками вентиляцию из канализационных труб достаточно просто. В многоквартирном доме зачастую вытяжная вентиляция размещается в одной шахте с канализационной. В частном доме это делать нежелательно. При некоторых условиях может возникать обратная тяга, которая принесет неприятные запахи в помещение.
Труба на крышу выводится на высоту не менее 1 м. При объединении нескольких систем вентиляции в частном доме в одну требуется использовать трубы одинакового диаметра. Оборудование вентилирования канализации своими руками должно предполагать разделение с дымоходом.
Канализационные трубы – не единственная альтернатива пластиковым воздуховодам. Вытяжка в доме может быть подключена с помощью гофрированных труб. Такие поверхности оказывают сильное сопротивление воздуху и не предназначены для больших расстояний. Этот вариант может использоваться для проветривания туалета и ванной комнаты.
Недостатки и достоинства фановых изделий и пластиковых воздуховодов практически одинаковые. Однако фановые соединительные элементы, отводы, повороты почти в 2 раза больше по размеру, чем вентиляционные изделия. Также необходимым будет декорирование труб. Поэтому выбор зависит от конкретных требований: стоимости, внешнего вида или компактности.
Прочие правила использования канализационных труб
При установке пылесоса на канализационные трубы в частном доме нецелесообразно располагать эти трубы и соответствующую вытяжную систему вместе. Как правило, такая схема используется при выполнении работ в жилых домах. Это не делается в частных домах из-за риска создания обратной тяги, которая может распространять различные запахи по всему дому.
Труба должна находиться на высоте не менее 1 метра над крышей. Если необходимо соединить несколько систем, трубы с диаметрами, пропорциональными друг другу, должны использоваться по всей сети
Важно отделить дымоход от вентиляции: для достижения максимальной пожарной безопасности необходимо соблюдать расстояние не менее 2 метров между дымоходом печи и вентиляционной шахтой
Фактически, вентиляцию можно организовать не только из канализационных труб, но и из гофрированных труб. Однако из-за большой волнистости внутреннего канала таких труб повышается устойчивость к воздушным массам. В связи с этим они используются для осуществления вентиляции в санитарных помещениях, где длина канала очень мала.
Учитывая все положительные и отрицательные особенности канализационных трубопроводов, необходимо, чтобы их монтаж осуществлялся после грамотного расчета. Следование инструкциям достаточно просто, чтобы создать качественную, надежную и безопасную вентиляцию в частном или жилом доме. Лучше всего доверить работу профессионалам, которые возьмут на себя ответственность за все этапы работы – от закупки необходимых материалов и оборудования до их монтажа и ввода в эксплуатацию.
