Как сделать систему вентиляции в частном доме своими руками

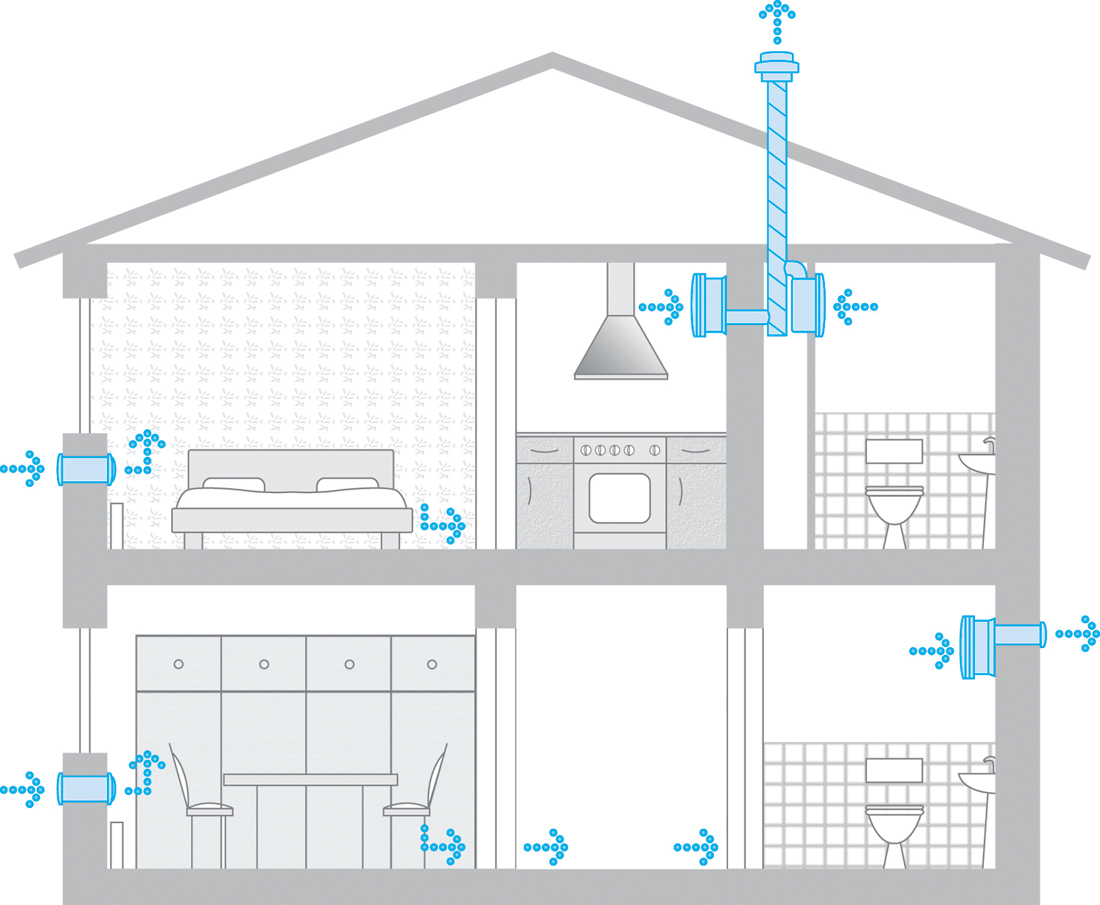

Система вентиляции с рекуперацией.

Все большую популярность завоевывают вентиляционные приточно-вытяжные установки с функцией рекуперации теплоэнергии. Это обусловлено необходимостью подогрева приточного воздуха в отопительный период. Данное устройство очень экономично. Оно позволяет сберечь до 50% тепла в доме. Это происходит благодаря тому, что осуществляется частичный нагрев холодного воздуха с улицы теплым вытяжным. Но, несмотря на это, при сильных морозах возникает необходимость включать калорифер, встроенный в рекуператор. Он будет эффективнее подогревать приточный воздух. Данная система вентиляции предусматривает механическую принудительную вентиляцию. В рекуперационной установке воздух отводится/подается с помощью вентилятора. Как правило, такое оборудование довольно громоздкое, поэтому лучше всего его размещать в цоколе или на чердаке.

Как функционирует естественная вентиляция

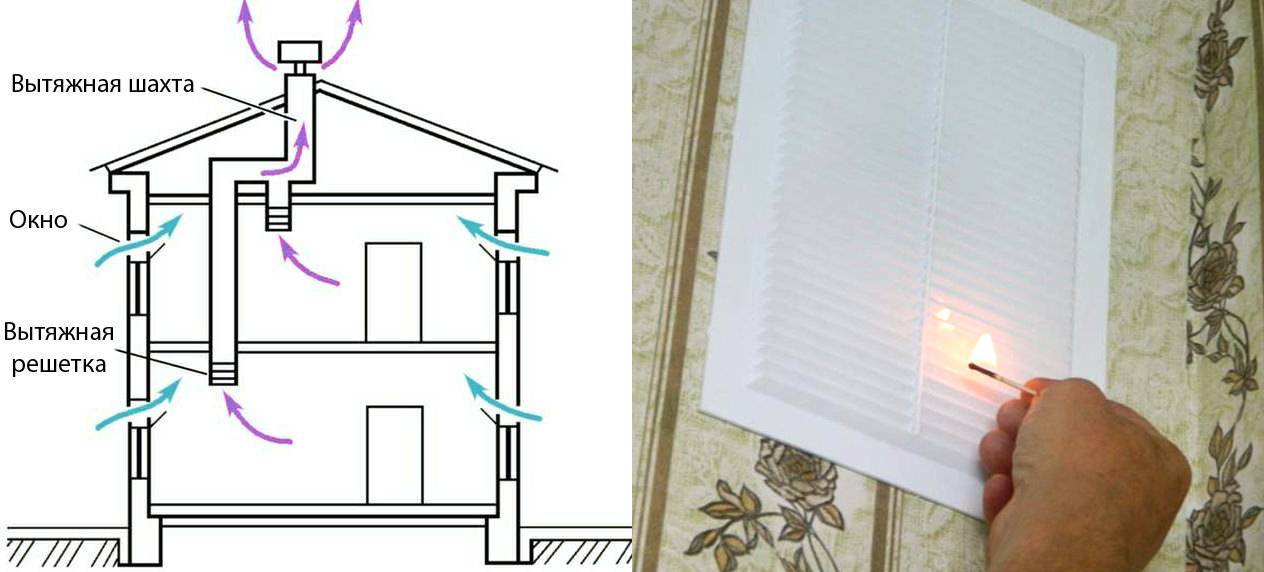

Принцип действия естественной вентиляции

Нужно определиться с условиями, в которых допускается применение только естественной вентиляции. Вентиляционные системы конструируют по разным схемам, однако можно выделить основные группы.

Первая группа. Установка принудительной вентиляции. Путем механического воздействия потоки воздуха вводятся в помещение и выводятся. Применяются специальные вентиляторы.

Создаются схемы вентиляции:

• приточной;
• вытяжной;
• комбинированной (с участием и вытяжки, и притока воздуха).

Установку таких систем принято поручать профессионалам, так как исполнитель должен обладать техническими навыками, уметь производить расчеты. Эти системы сложные, затратные, однако они позволяют всецело контролировать качество воздуха, что проникает в помещение.

Вторая группа. Создание естественной вентиляции. Воздушные массы циркулируют естественным путем, без искусственной подачи и принудительного вытягивания. Учитываются исключительно законы физики, и воздухопоток контролируют только естественные факторы.

Силы, влияющие на состояние естественной вентиляции

Перепад температуры. У теплого воздуха плотность меньше, чем у холодного. Масса его также меньше, он легче. Теплые потоки стремятся вверх, остается организовать для них выход из помещения. Взамен заходят потоки нового воздуха — менее нагретого.

Перепад давления. Вентиляционные каналы располагаются вертикально. Значение имеет высота поднятия этих конструкций, ведь в каналах создается перепад давления. Этот показатель не столь значительный, но всё же способствует перемещению воздушных масс.

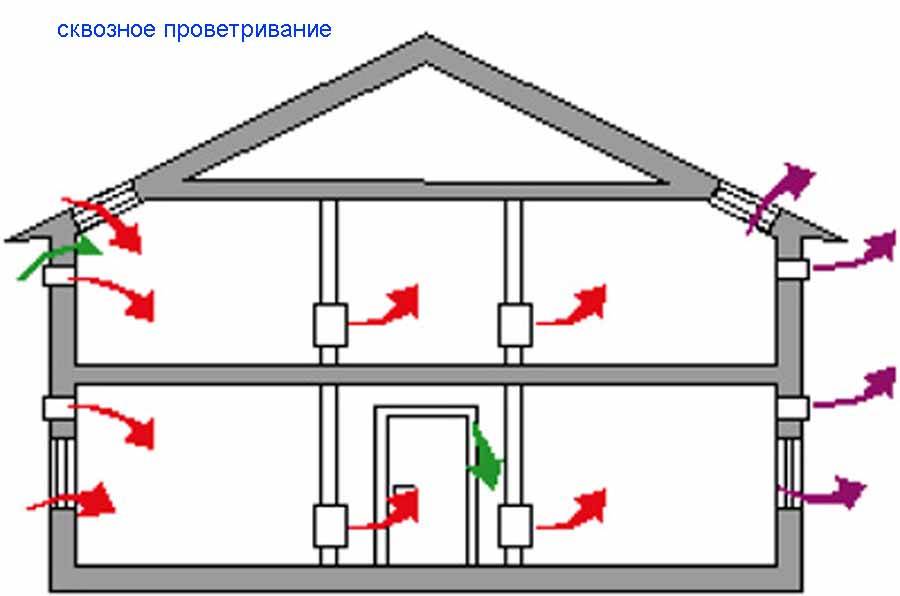

Воздействие ветра. Сквозняки в помещении способствуют лучшей фильтрации воздуха. Однако сильный ветер может перекрывать выход отработанного воздуха из канала и даже гнать воздушный поток в обратную сторону — в помещение. Это при условии, что вентканал сконструирован с недочетами.

А еще многие домовладельцы замечали некие гулы в вентсистеме. Это открытая система, так что она снижает общий уровень звукоизоляции. Источником шума могут стать и двигающийся по дороге транспорт, и гул ветра. То есть звуки проникают и через выходной канал, и через окна.

Важно понимать. Только тогда условия проживания могут считаться комфортными, если удается оптимально сочетать следующие параметры:

• температуру воздуха;
• насыщенность его кислородом;
• относительную влажность;
• уровень шума.

Все эти показатели учитываются при выборе материалов, что способны аккумулировать тепловую энергию. Так что дома возводят:

• из кирпича;
• из шлакоблоков;
• из керамзитобетонных блоков;
• из керамических блоков;
• из газосиликатных блоков.

Чтобы такая схема функционировала нормально, потребуется правильно сконструировать приточные и вытяжные каналы. Тогда воздух станет свободно перемещался между ними.

Необходимо грамотно спланировать расположение вентиляционных каналов поступления и отведения воздуха

Поступление воздуха

Проникновение свежего воздуха в помещение происходит через:

• оконные проёмы;
• двери (если речь идет об особняке);
• заборные вентиляционные клапаны специального предназначения.

В помещении происходит нагревание воздуха за счет теплоотдачи от различных устройств, от горящего огня, от тел живых обитателей. И тогда более плотный воздух, насыщенный углекислым газом, вытесняется новыми потоками. Отработанный воздух выдавливается, а выход он находит в тех помещениях, где установлены вентиляционные отдушины.

Советы специалистов

Как и в любой другой работе, при выполнении отверстий есть особенности и нюансы, которые должны быть известны для достижения желаемого результата. Например, как правильно выбрать размер отверстий. Выбор зависит от материала, из которого они сделаны. Если отверстие сделано из дерева, то необходимо оставить зазор, который определяется толщиной тепло- и гидроизоляционного слоя. Не рекомендуется делать слишком большие, более 10 см припуски, в этом случае их трудно сварить. В дереве ремесленнику иногда трудно сделать круглое отверстие. Допускается делать квадратное отверстие, которое на практике гораздо проще сделать.

Однако в бетонных стенах и потолках лучше делать отверстия с точным диаметром. Этот материал устойчив к колебаниям температуры и влажности. Одной из типичных ошибок в работе могут быть следующие особенности строительства дома:

• проводка. Не зная точную электрическую схему, не приступайте к работе. Восстановление займет много времени и денег;
• оборудование. Без специального оборудования трудно найти место, где его отсутствие гарантировано. Если сверло внезапно натолкнется на препятствие, остановите работу, попробуйте проделать отверстие в другом месте или вырежьте металл;
• Ослабление несущей стены. Отверстие в бетонной монолитной стене можно сделать не беспокоясь. Однако кирпичная или блочная стена менее прочна. Работая с молотком, можно легко нарушить целостность участка над отверстием, который может треснуть, а в некоторых случаях обрушиться.

Все работы должны выполняться в соответствии с действующими правилами. Отверстия диаметром менее 200 мм не регулируются и могут быть изготовлены владельцами недвижимости по своему усмотрению. При необходимости просверлить скважину с большими значениями необходимо согласовать эту операцию с соответствующими органами, иначе могут возникнуть серьезные проблемы, вплоть до незначительного штрафа и восстановления проделанной скважины.

Функции естественной вентиляции дома

Прежде всего нужно разобраться, действительно ли значение вентиляции настолько важное. Значимость системы постоянного воздухообмена переоценить невозможно

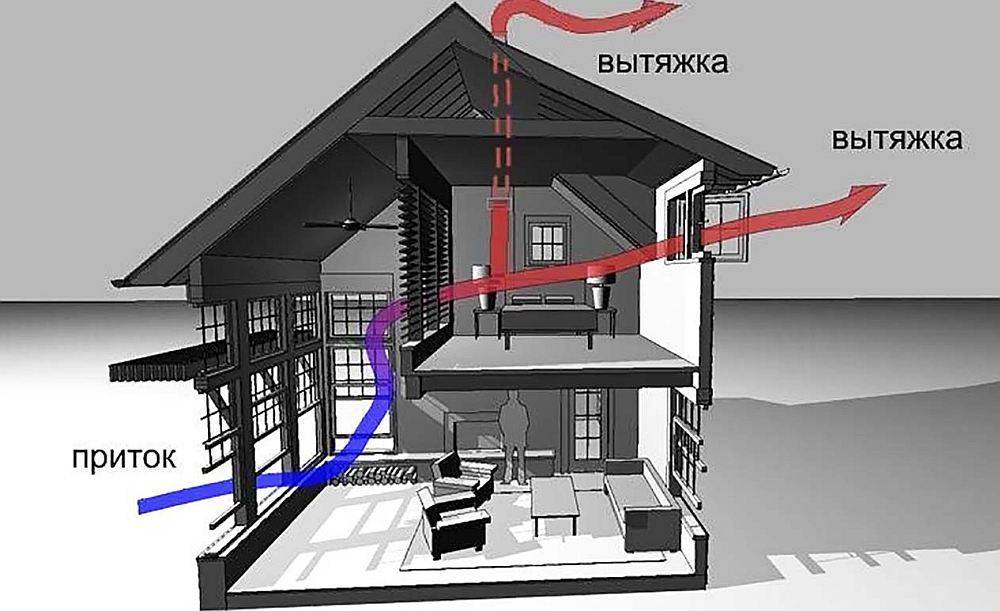

Схема естественной вентиляции дома

Во-первых, она создает комфортный микроклимат.

Во-вторых, здоровье домочадцев, пребывающих в помещении длительный период, напрямую зависит от обустройства вентиляционной системы.

В-третьих, здание с правильно обустроенной вентиляцией и все его системы смогут функционировать долго. А безаварийная эксплуатация — это не только отсутствие проблем, но и экономия средств.

Последствия недостаточной вентиляции

1. Людям, пребывающим в обособленном от внешней среды помещении, требуется обновляемый воздух в достаточном объёме, чтобы не чувствовать кислородное голодание (заболевание гипоксия). А так как в помещении с недостаточной вентиляцией содержание углекислого газа в воздухе значительно повышается, кислорода снижается, атмосфера в там становится удушливой и тяжелой. Люди ведут себя сонливо, ощущают усталость. А у тех, кто страдает от проблем с кровообращением или хроническими заболеваниями дыхательной, нервной системы, указанные недуги обостряются.

2. В застойном воздухе концентрация аллергенов и патогенных микроорганизмов значительно повышается. Особенно это опасно, если в таком доме находится человек, пораженный инфекционным заболеванием. Тогда заболеют все.

3. Устойчивые запахи в комнате — это еще одна проблема. Если эффективное проветривание в помещении обеспечено не будет, проживать в таком доме (квартире) со временем станет просто невыносимо.

4. В жилом помещении, оборудованном комфортно, обязательно имеются ванная комната, туалет (может быть предусмотрен совмещенный санузел). Это утепленные комнаты, к тому же с постоянным поступлением в воздух сырости. Значит, вентиляцию следует организовать таким образом, чтобы воздух с влагой и запахами не выходил в другие комнаты, а поступал в вентиляционный отсек, выводился наружу.

Очень высокая влажность может привести к образованию плесени и грибка. На рисунке последствия отсутствия либо неэффективности вентиляции.

Кухня всегда требует дополнительного внимания. В помещении, где включена плита, а мотор холодильника всегда горячий, там температура воздуха обычно повышается. К тому же горящий газ потребляет много кислорода, который требует эффективного обновления. И запахи от приготовленной пищи (особенно подгоревшей) нужно быстро выводить, пока они не заполнили всю квартиру.

5. Воздух, выдыхаемый живыми организмами (в помещении это люди и домашние животные), содержит значительную концентрацию водяных паров. Повышению влажности способствуют и всевозможные приборы бытового предназначения:

• утюг;
• посудомоечная машина;
• стиральная машина;
• электрочайник и пр.

В результате, если вентиляция недостаточная, отсыревают стены. Образуется идеальная среда для развития черной плесени и других грибковых организмов. Такие условия привлекают еще и некоторых незваных «гостей» — насекомых, предпочитающих проживать в сырой и теплой среде.

6. Материалы, используемые для отделки и вроде бы отличающиеся надежностью, в сырых условиях портятся.

7. Отделочные материалы, из которых производят мебель, утеплители для мебели, применяют для отделки стен, пола, потолка, выделяют стирол, формальдегид, токсины других видов. Если комнаты проветриваются недостаточно хорошо, концентрация токсических веществ в помещении возрастает.

Вентиляция двухэтажного дома своими руками — Расчет вентиляции в доме

Все операции по расчету систем циркуляции воздуха выполняются для того, чтобы определить площадь сечения каналов и шахты. Для этого используется положение СП55.13330.2011., в котором полноценно и емко указаны нормативы по воздухообмену.

1. Минимальные показатели производительности системы должны обеспечивать в течение часа однократную смену всего объема воздуха в помещении (актуально для помещений, где регулярно находятся люди).
2. Из санузлов в течение часа должно удаляться не менее 25 кубометров воздуха. Из кухни не менее 60 кубометров.

Это основные положение правил. С ними вы всегда сможете ознакомиться посредством интернета. Такие нормы находятся в открытом доступе. Особенно скрупулезно необходимо их изучить тем владельцам, кто самостоятельно будет прокладывать шахты, вытяжные каналы и устанавливать оборудование, чтобы стабильно и правильно функционировала вентиляция двухэтажного дома своими руками, что напрямую влияет на комфорт.

Типичные проблемы с вентиляцией

Естественная вентиляция жилых домов была основана на наличии микрорешеток, характерных для деревянных оконных конструкций. Через эти небольшие отверстия воздух регулярно подавался снаружи и выводился из дома через вентиляционные каналы, встроенные в конструкцию здания.

Таким образом, в квартире происходил постоянный обмен воздушными массами, способствующий поддержанию нормального уровня влажности, устранению неприятных запахов и т.д.

Регулярный обмен воздушной массы, происходящий естественным образом через свободную фурнитуру оконных и дверных створок и вентиляцию, создает оптимальный микроклимат для жизни и удаляет избыток влаги, углекислый газ и другие вредные токсичные вещества.

Недостаточный воздухообмен в доме является практически неизбежной проблемой при принятии мер по снижению теплопотерь. При установке новых окон и дверей с целью минимизации теплоотвода мало кто задумывается о вентиляции своего дома.

Но вскоре обнаруживаются проблемы в виде душной атмосферы, развития плесени в ванной комнате и других подобных явлений. Вскоре аномальный микроклимат начинает негативно влиять на здоровье тех, кто живет в таком доме.

Скорость естественной вытяжной вентиляции часто бывает слабой или даже отсутствует. Из-за проблем со строительством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, принудительно возвращается обратно.

Отсутствие вентиляции или недостаточная вентиляция не только опасны для жизни человека. Влага, конденсирующаяся на поверхностях, не удаляемая вентиляцией, вызывает преждевременное повреждение конструкций, коммуникаций, отделки.

На состояние тяги в системе вентиляции дома или квартиры влияет также температура наружного воздуха, а точнее, разница между внутренней и наружной температурой.

Зимой этот зазор достаточно велик, чтобы обеспечить хорошую тягу. Однако летом разница температур между наружным и внутренним воздухом не столь существенна и не очень хорошо влияет на качество тяги.

По этим причинам следует рассмотреть возможность установки специальных вытяжных клапанов. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища и предотвратят его повторный вход.

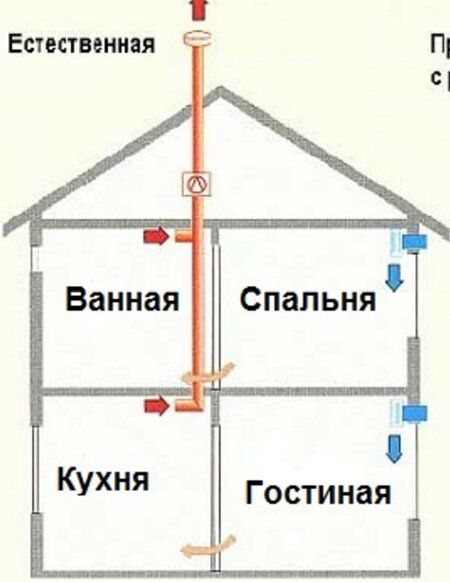

Естественная система вентиляции

Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.

Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.

Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.

Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.

Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.

Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.

Дополнительное оборудование, улучшающее жилищные условия

Естественная вентиляция экономична, проста в эксплуатации, легка для проектирования и конструирования. Но неспособна, справиться со всеми вызовами, предъявляемыми современными жилищными вызовами. На помощь призваны:

1. Вентиляторы, встраиваемые в воздуховоды, эффективно борются с неприятными запахами, излишней влажностью в туалете и ванне. Недорогая конструкция, простая для монтажа и лёгкая в использовании помогает быстро увеличить отток воздуха по мере необходимости;
2. Вытяжка, расположенная над плитой, защищает кухню от влажности, выводит лишние запахи за пределы комнаты и способствует поддержанию нормального температурного режима, быстро удаляя из помещения горячий воздух.

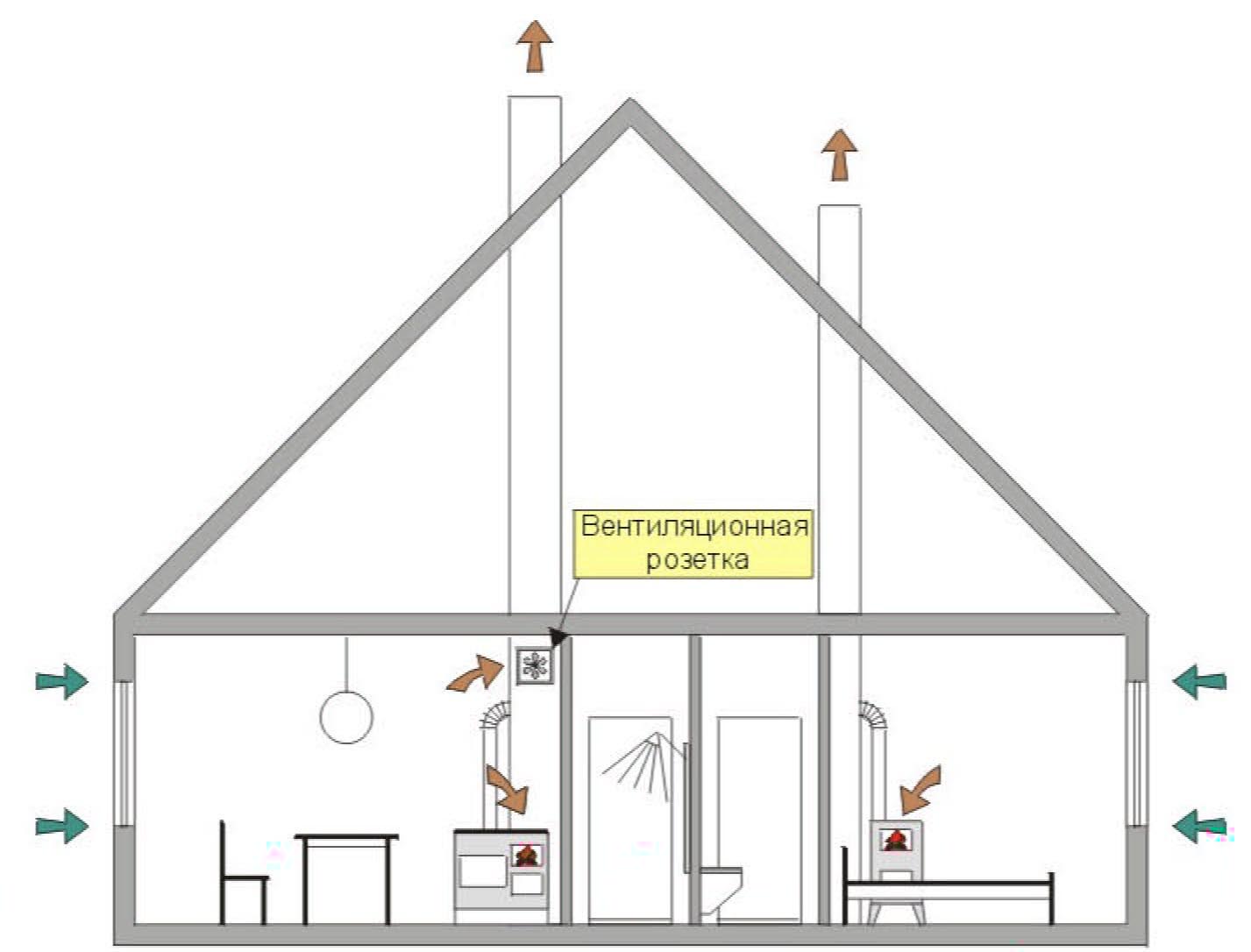

Повышенное внимание уделяется при использовании камина или печи. В этом случае вентиляция в частном доме своими руками проектируется с учётом потребности создания условий для полного сгорания топлива, используемого для эксплуатации оборудования, а также должны быть удалены все продукты сгорания

Тщательная проработка конструкции гарантирует исключение рисков – пожара, удушья. Часто встречаются проекты, в которых используется подвод приточной вентиляции снизу печи или камина. Такое решение обеспечивает источник огня постоянным снабжением кислорода, нормальную тягу.

Качественная вентиляция в частном доме необходима, её можно сконструировать своими руками

Важно учитывать особенности строения, характеристики используемого оборудования и материалов в помещениях

Основная и самая дешевая это естественная вентиляция

Естественная вентиляционная система в загородном доме обладает рядом преимуществ и существенных недостатков. К преимуществам можно отнести:

1. Ее дешевизну. Для ее обустройства понадобятся воздуховоды нужной длины, в правильно установленном месте.
2. Она практически не требует обслуживания, т.е один раз установил, и раз в квартал провел осмотр. В случае надобности убрал с внутренних стенок воздуховодов жировые отложения и скопившуюся пыль.

При всей своей привлекательности у такой системы есть и недостатки:

1. Для качественной работы вытяжки нужны воздуховоды соответствующей длины, а если загородный дом имеет один этаж, это довольно сложно осуществить.
2. Для того, чтобы естественная вентиляция работала эффективно, нужно и поступление воздушных масс в жилище, а сделать это в условиях полной герметизации пластиковыми окнами, утеплителями и различными уплотнителями практически невозможно.

Для владельцев одноэтажных, «герметичных» домов, которые решились на обустройство, лучше всего обратить внимание на комбинированную систему вентиляции для дома, предполагающую установку приточных или вытяжных вентиляторов.Как это осуществить на практике?
Если дом только в процессе постройки, то воздуховоды прокладываются одновременно со строительством дома. Если при строительстве, об устройстве вентиляционной системы забыли, то придется предпринять и пробить отверстия в потолочном перекрытии кухни, туалета и ванной, после чего установить в них воздуховоды

Важно! Они должны быть соответствующей высоты

Наиболее простое решение – сделать вытяжную вентиляцию в частном доме, для этого в вентиляционные отверстия нужно вмонтировать вытяжные вентиляторы

Важно! Они должны быть соответствующей высоты. Наиболее простое решение – сделать вытяжную вентиляцию в частном доме, для этого в вентиляционные отверстия нужно вмонтировать вытяжные вентиляторы. Они будут эффективно вытягивать воздух из помещений, даже при слабой тяге, обусловленной небольшой высотой воздуховодов

Для воздуховодов применяются трубы прямоугольного или круглого сечения, из ПВХ или оцинковки. Поступающий воздушный поток будет заходить через естественные отверстия в окнах и дверях

Они будут эффективно вытягивать воздух из помещений, даже при слабой тяге, обусловленной небольшой высотой воздуховодов. Для воздуховодов применяются трубы прямоугольного или круглого сечения, из ПВХ или оцинковки. Поступающий воздушный поток будет заходить через естественные отверстия в окнах и дверях

Наиболее простое решение – сделать вытяжную вентиляцию в частном доме, для этого в вентиляционные отверстия нужно вмонтировать вытяжные вентиляторы. Они будут эффективно вытягивать воздух из помещений, даже при слабой тяге, обусловленной небольшой высотой воздуховодов. Для воздуховодов применяются трубы прямоугольного или круглого сечения, из ПВХ или оцинковки. Поступающий воздушный поток будет заходить через естественные отверстия в окнах и дверях.

Особенности установки в коттеджах

Как правило, в частных домах вентиляция устанавливается по следующему принципу: грязный и влажный воздух принудительно удаляется через вытяжки кухни, ванной комнаты, кладовой и котельной. Затем он проходит через вентиляционную установку и выдувается из помещения через дефлектор на крыше частного дома.

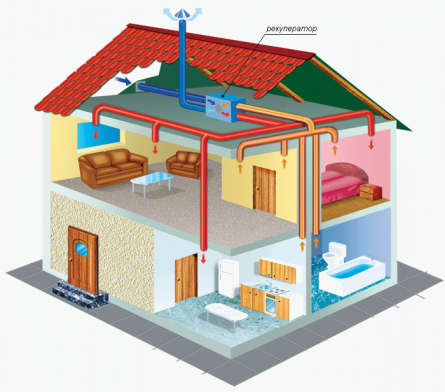

Самым современным решением для частного дома является использование блока принудительной вентиляции с рекуператором. Центральный блок представляет собой прямоугольную коробку с установленными внутри электрическими вентиляторами, организующими систему приточно-вытяжной вентиляции, которая может работать с разной скоростью, обеспечивая неравномерную циркуляцию воздушных масс.

Эффект устройства можно почувствовать, когда в доме много гостей – устройство начинает работать с максимальной эффективностью, обеспечивая наибольшую циркуляцию воздуха во всех комнатах частного дома. Когда дом не занят, вентиляция сокращается до минимума и на достаточном уровне.

Другой важной особенностью этого аппарата является рекуператор, или, другими словами, теплообменник, который может работать в двух режимах:

1. Поток воздуха при температуре, скажем, -10°C смешивается с теплым комнатным воздухом, помещение в частном доме наполняется свежим теплым воздухом при температуре +20°C.
2. Поток теплого воздуха удаляется рекуператором и выходит наружу, снижая тем самым общую температуру в помещении.

Кроме того, блок принудительной вентиляции оснащен специальными фильтрами, которые задерживают споры грибков и плесени, пыльцу, насекомых и пыль. Эти меры необходимы для предотвращения попадания нежелательных микроорганизмов в помещение с воздухом через вентиляцию.

Значение вентиляции

Важность правильного конструирования вентсистем переоценить очень сложно. Достаточно указать только основные причины значимости вентиляции, чтобы любому домовладельцу стало ясно: к конструированию такой системы следует подходить ответственно

Первый довод. Человек нуждается в свободном дыхании. Другими словами, для дыхания пригоден лишь тот воздух, что насыщен кислородом. Вдыхая воздух, человек поглощает кислород, а концентрация в воздухе углекислого газа при выдыхании повышается. Постепенно кислорода в помещении с плохой вентиляцией становится всё меньше. Его заменяет CO₂. Ощущается удушливая атмосфера, что существенно влияет и на мыслительные, и на физические способности.

Второй довод. Человек в процессе своей жизнедеятельности выделяет запахи, причем не всегда их можно назвать приятными. «Законсервировав» помещение, он создает дискомфортную атмосферу. Она вскорости становится таковой из-за отсутствия систематического притока свежего воздуха.

Дышать становится невыносимо даже от присутствия острых, устойчивых и сильных запахов:

• бытовой химии с так называемыми ароматизаторами;
• парфюмерии;
• дымящегося табака.

Повышенная влажность в частном доме приводит к целому ряду существенных проблем

Третий довод. Патогенные бактерии, всевозможные грибки, вирусы предпочитают развиваться именно в переувлажненной, застоявшейся атмосфере. Поэтому значительно повышаются шансы подхватить какую-то инфекцию именно в домашней среде с таким воздухом. Тогда же существенно страдают люди с хроническими заболеваниями:

• органов дыхания;
• кожного покрова;
• нервной системы.

Четвертый довод. Есть помещения «санитарного» предназначения, а есть жилые комнаты. Зачастую отмечается их тесное соседство, особенно если дом одноэтажный. Требуется правильно направлять потоки воздуха, иначе жилая зона наполнится неприятными запахами и влагой.

Пятый довод. В помещениях с плохой вентиляцией может повыситься уровень влажности. Причинами распространения невыводимой влаги становятся:

• влажные уборки;
• водные процедуры;
• пар с кухни;
• стирка и сушка.

Насколько повышенной оказывается влажность, это понять просто. Если уровень влажности опасно завышен, на окнах появляется роса, то есть конденсат. Зимою, когда мороз усиливается, даже на суперсовременных стеклопакетах может появиться обильный конденсат, который вскорости украсит обзор ледяными кружевами.

Кроме того, в сырой среде развиваются всевозможные насекомые-паразиты и разнообразная вредоносная микрофлора. Обои отваливаются, по мебели и стенам распространяется черная плесень, дышать становится еще труднее.

Шестой довод. При возведении новых домов применяются такие материалы, которые системно выделяют токсичные вещества. Это происходит в незначительных объёмах, токсины выводятся вентиляцией. Но если вентсистема функционирует недостаточно эффективно, концентрация токсинов в домашней атмосфере нарастает, что очень опасно.
