Как сделать вентиляцию каркасного дома своими руками

Экономичное и простое решение

Всем привычна и знакома схема естественного воздухообмена в помещениях, до сих пор доминирующая в жилых зданиях. Привлекательной стороной этого решения является простота и дешевизна её создания, возможность установить компоненты собственными руками, не являясь специалистом в монтаже вентиляционных систем. Она простит ошибки исполнителя, и если конструкция способна действовать, она будет удовлетворительно работать даже при неидеальной компоновке и сборке.

Для этого не требуется значительных затрат на оборудование и дорогостоящие материалы. Функционирование поддерживается естественным путём, благодаря разнице в плотностях лёгкого тёплого воздуха и более тяжёлого – холодного. Отсутствие механизмов для искусственного создания давления и принудительного воздухообмена исключает текущие эксплуатационные расходы, связанные с энергообеспечением системы. В доме с периодическим посещением, безотказная и не требующая затрат естественная вентиляция выглядит безусловным достоинством.

Вентиляция стен

Вентиляция стен каркасного дома предусматривает установку специальной системы фасада. Она может быть утеплённой или без теплоизоляционного слоя. Если вы не хотите дополнительно утеплять стены, то на их поверхность следует установить обрешетку, обеспечить вентиляционный зазор и установить облицовку.

При наличии теплоизоляционного слоя на обрешетку устанавливается утеплитель, который покрывается супердиффузионной мембраной. Затем следует обеспечить вентиляционный зазор и обшить фасад облицовочным материалом. Система вентиляционного фасада может предусматривать наличие двух решеток. Первая необходима для монтажа теплоизоляции, тогда как вторая – для установки облицовочного слоя.

Первую обрешётку можно изготовить из:

самодельного элемента из профиля;
П-образных подвесов;
деревянных брусков.

Примеры вентиляции

Если правила охраны труба и техники безопасности пишутся кровью, то требования СНиП к вентиляции помещении различного назначения – черной плесенью. Как показывает практика, устройство системы воздухообмена может проводиться своими руками, однако, ее расчет и проектирование лучше всего доверить профессионалам.

Конечно, можно поискать примеры вентиляции каркасного дома в интернете или посмотреть видео ролики, посвященные монтажу вентиляционных систем в каркасниках. Однако это не убережет от возможных ошибок и недочетов, причинами которых становятся архитектурные особенности конкретного строения.

Предлагаем ознакомиться с несколькими проектами устройства системы вентиляции в помещениях различного назначения.

Проект вентсистемы в ванной «каркасника»

Ванная комната – это помещение, характерной особенностью которого является повышенная влажность воздуха, провоцирующая появление плесневелого грибка. Для устранения этой проблемы ванные каркасного дома обязательно должны оборудоваться системами естественной и принудительной вентиляции.

Естественная система воздухообмена в санузле включает в себя вентиляционный канал, который соединяется с общедомовой шахтой, и вентиляционную решётку. Дополнительно возможна установка очистных фильтров. Принудительная вентиляция обеспечивается установкой в канал вентилятора и автоматикой для его включения и выключения.

При монтаже надёжной, приточно-вытяжной вентиляции потребуется обустройства двух воздуховодов. Один – для забора наружного воздуха в ванную комнату, второй – обеспечит отведение загрязненного воздуха из помещения.

Проект вентиляционной системы для сауны

Поддержание постоянной, высокой температуры и обеспечение доступа наружного воздуха в каркасную финскую сауну обеспечивает грамотно спланированная и реализованная система вентиляции. Она обязательно должна включать в себя вытяжку и приток.

Вытяжка в сауне – выводит из нее весь углекислый газ. Приток напротив, обеспечивает попадание внутрь помещения чистого воздуха. Парилка «с каменкой» нуждается сразу в нескольких видах вентиляции для:

Печки-каменки;
Комнатки-парилки;
Вспомогательных помещений– душевой, предбанника, гостиной для отдыха, раздевалки;

Хороший воздухообмен в сауне может осуществляться естественной, смешанной или принудительной вентиляцией. Однако, для естественного притока наружного воздуха внутрь помещения, за печью, на высоте 20-30 сантиметров, от пола устанавливается приточный клапан или гибкий воздуховод.

Как правило, вытяжные отверстия монтируются на противоположной от печки стене. Одно отверстие располагается в нижней части стены, а другое в верхней. Между собой они соединяются с помощью вентиляционного короба, в котором устанавливается вытяжной вентилятор.

Отделка парилки

Вытяжка через стену на кухне

На кухне постоянно присутствуют сильные запахи, которые способны значительно ухудшить качество жизни. Кроме того, повышенный уровень влажности воздуха негативно сказывается на здоровье и общем самочувствии человека. Решить эти и многие другие проблемы позволит вытяжка в каркасном доме через стену на кухне.

Монтаж такой вентиляционной системы, вполне может быть выполнен, в том числе и своими руками. Для этого потребуется создать в верхней части стены отверстие для вытяжного клапана. Отверстие подходящего размера в каркасе можно сделать с помощью дрели и сверла. Размеры и форма отверстия должны соответствовать параметрам вентилятора. Для фиксации устройства на стене применяются дюбеля-распорки.

Все щели должны устраняться с помощью монтажной пены. После подготовки вентиляционного отверстия на внутренней стене дома нужно установить вытяжной клапан, на внешней – декоративную решетку. Для предотвращения замерзания в холодное время года, вокруг муфты можно уложить теплоизоляционный материал.

Вытяжка через стену на улицу

Типы вентиляции

На сегодняшний день сложилась довольно простая типология вентиляции для частных домов в общем и каркасных, в частности — она делится на естественную и принудительную. Но даже эта простая классификация не так проста, как кажется на первый взгляд, и имеет свои особенности.

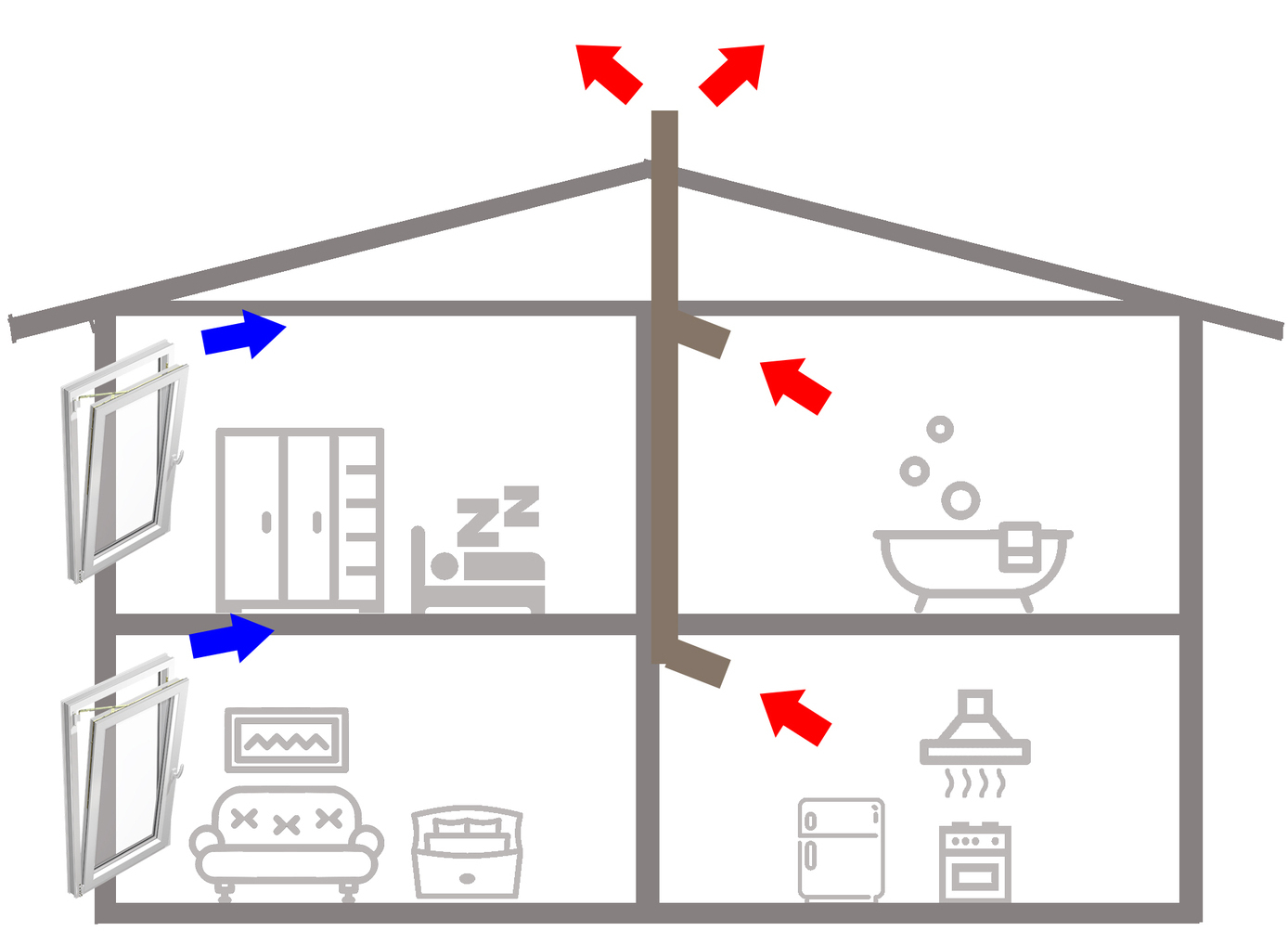

Основной принцип естественной вентиляции очень прост и понятен каждому. Он заключается в том, что циркуляция воздуха обеспечивается без применения каких-либо механических приспособлений. Максимум – организовываются специальные каналы для воздуха.

Но и естественная циркуляция воздуха может быть:

Неорганизованной;
Организованной.

В первом случае используются естественные щели, зазоры и отверстия в полу, стенах и потолке, дверные и оконные проёмы. Они выступают в роли приточных каналов. В качестве же вытяжки используют, например, печную трубу или другие дымоходы. Такой тип вентиляции иногда называют естественным дыханием дома. Хотя не стоит думать, что газы проникают через саму поверхность древесины. Без вышеназванных каналов дом бы не «дышал».

Для создания неорганизованной вентиляции подходят каркасные дома с покрытием, имитирующим брус, или с дощатыми стенами. Но главной проблемой такого метода будет утепление.

Конечно, даже при хорошо организованной теплоизоляции нельзя закрыть все щели герметично, и естественный неорганизованный приток воздуха сохраняется. Но он довольно неконтролируем и его может не хватать для обеспечения необходимым для хорошего самочувствия всех жильцов дома количеством газов.

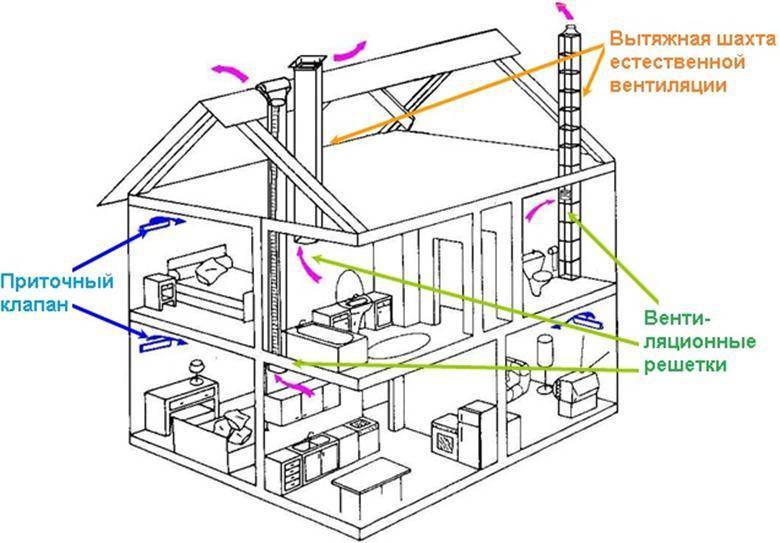

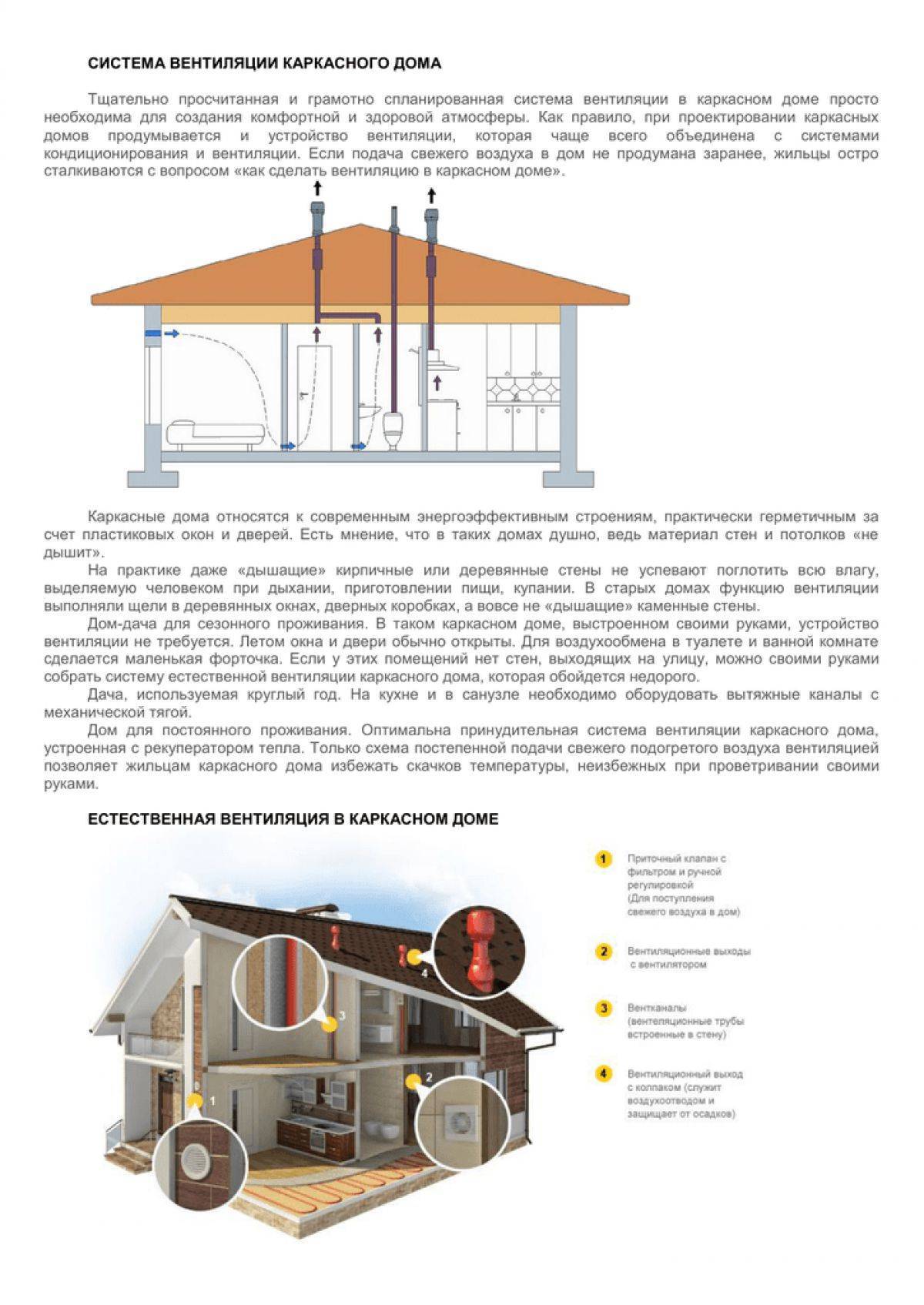

Второй вариант хотя и предполагает, что вентиляция осуществляется естественным путём, без использования дополнительных приспособлений, но при этом она продумана. Такой тип обеспечения зданий воздухом можно встретить в старых многоэтажках, где в качестве приточного канала используется окно. А выводится он через специально обустроенные шахты.

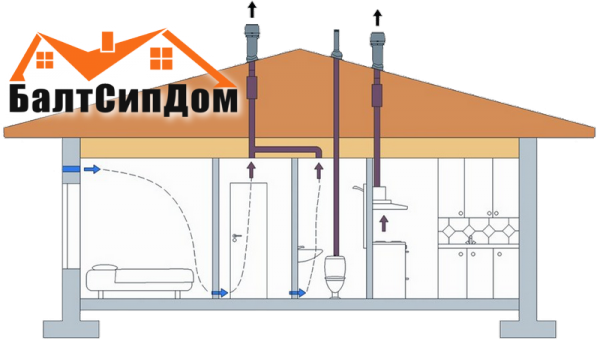

По такому же принципу обустраивается естественная организованная вентиляция в частном каркасном доме.

Главная проблема в том, что этот тип вентиляции основывается на разнице давления. Его эффективность сильно зависит от длины вентиляционной шахты. Поэтому, если в доме нет печи, его стоит планировать только для строений выше двух этажей.

Современным способом вентиляции в доме является принудительная механическая. Она подразумевает использование специальных устройств, обеспечивающих вытяжку или приток воздуха. В отличие от естественной, она требует денежных затрат, но лучше подходит с точки зрения энергосбережения.

Принудительная вентиляция делится на три основных типа:

Вытяжной;
Приточный;
Вытяжно-приточный.

По их названиям легко можно определить основной принцип работы.

При вытяжной принудительной вентиляции, которая считается более простой и самой распространённой, приток воздуха обеспечивается за счёт естественных причин. Это могут быть открытые окна, форточки или специальные вентиляционные клапаны. Последние ставят или на окно, или врезают в стену.

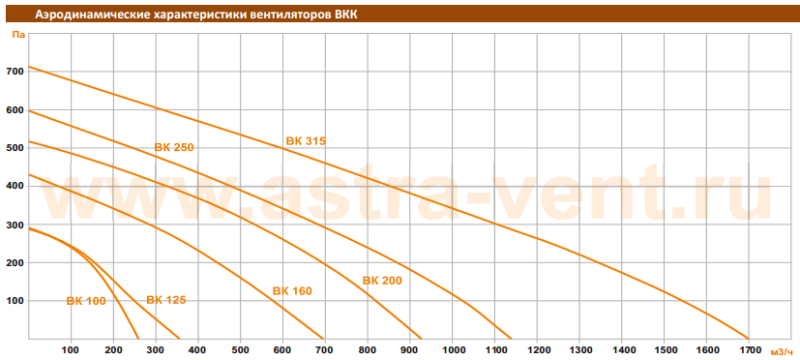

Воздух выводится через трубы, установленные на кухне, в помещении санузла и технической комнате, к кровле. Там ставится специальный кровельный вентилятор. Более дешёвым вариантом является установка стенового вентилятора в каждом из вышеназванных помещений.

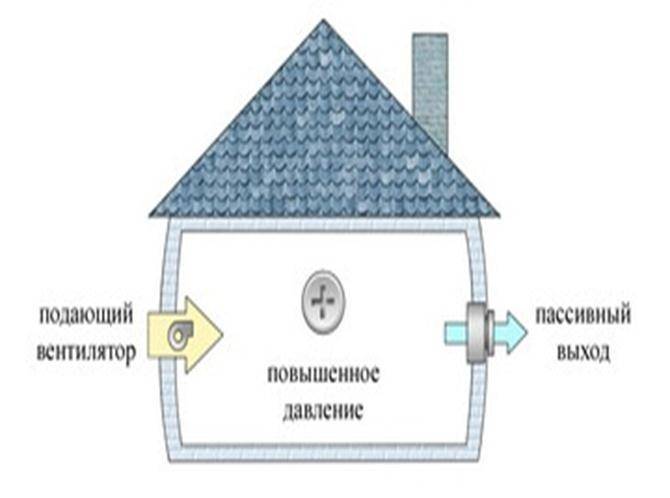

Принудительная приточная вентиляция работает по противоположному принципу — вентилятор на потолке или в стенах гонит воздух с улицы в помещение. А покидает он здание через открытые окна или специальные каналы.

Потребитель получает регулярный контролируемый поток свежего воздуха и не испытывает дискомфорта от сквозняка. Приточная вентиляция считается лучшим вариантом для зимнего времени года, поскольку позволяет экономить на отоплении.

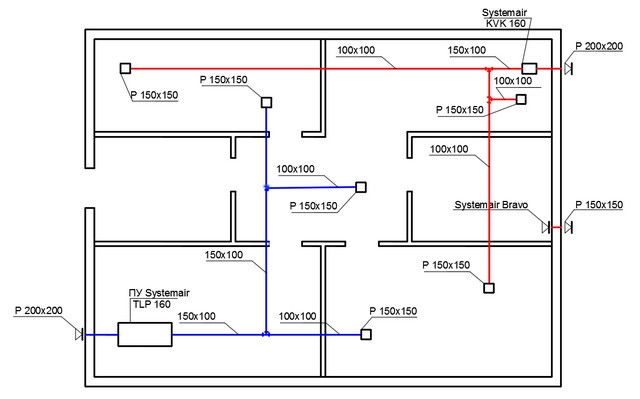

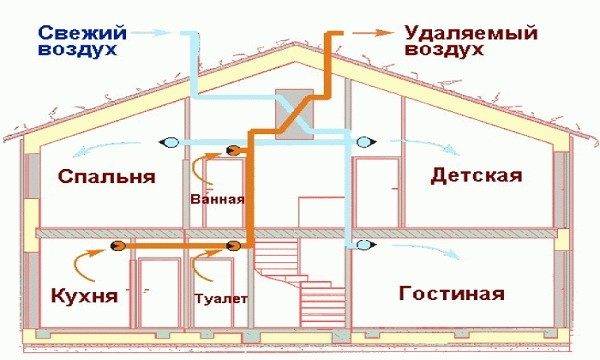

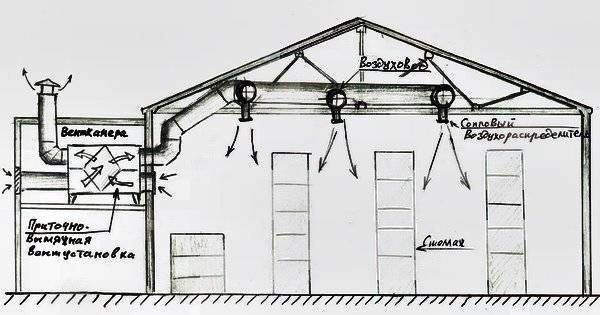

Приточно-вытяжная система вентиляции хороша тем, что позволяет обеспечить доступ воздуха не только в технические помещения, но и напрямую — в жилые. Как видно из названия, представляет собой систему из принудительных вытяжки и притока, формирующих блок.

Для повышения энергоэффективности при принудительной вентиляции можно применять рекуператоры. В рекуператоре по соседним каналам проходят нагретый вытяжной воздух с холодным приточным. В результате последний нагревается от соприкасания с первым через стенки.

Благодаря этому блоку нет необходимости тратить энергию на специальный подогрев поступающего воздуха в холодное время года.

Примеры

Если правила защиты и безопасности труб написаны в крови, то требования СНиП для вентиляции помещений различного назначения – черная плесень. Как показывает практика, устройство воздухообмена может быть выполнено собственными руками, но его расчет и проектирование лучше всего оставить профессионалам.

Конечно же, в интернете можно посмотреть примеры вентиляции в каркасных домах или посмотреть видео об установке систем вентиляции в каркасных домах. Однако это не защитит вас от возможных ошибок и дефектов, которые вызваны архитектурными особенностями здания.

Ниже приведены некоторые проекты по установке системы вентиляции в помещениях различного назначения.

Проект вентсистемы в ванной

Ванная комната – это помещение, характеризующееся высокой влажностью, которая провоцирует образование плесени. Для устранения этой проблемы ванные комнаты в каркасных домах должны быть оборудованы системами естественной и принудительной вентиляции.

Система естественной вентиляции в ванной комнате включает в себя вентиляционный канал, который соединяется с общим воздуховодом дома, и вентиляционную решетку. Опционально можно установить фильтры очистки. Принудительная вентиляция обеспечивается установкой вентилятора в воздуховод и автоматикой его включения и выключения.

При установке надежной приточно-вытяжной вентиляционной системы необходимо установить два воздуховода. Один из них используется для притока наружного воздуха в ванную комнату, а другой – для удаления загрязненного воздуха из помещения.

Для сауны

Хорошо спланированная и выполненная система вентиляции обеспечивает поддержание постоянной высокой температуры и возможность проникновения наружного воздуха во внутренние помещения финской сауны. Это должно включать в себя как вытяжной, так и приточный воздух.

Выхлопная труба сауны – удаляет весь углекислый газ из сауны. С другой стороны, приточный воздух обеспечивает чистоту воздуха в помещении. В сауне “с каменкой” требуется несколько видов вентиляции одновременно:

Кухонные плиты;
Паровые ванны;
Вспомогательные помещения – санузел с душем, прихожая, комната отдыха, гардеробная;

Хорошего воздухообмена в сауне можно достичь за счет естественной, смешанной или принудительной вентиляции. Однако для обеспечения естественного притока наружного воздуха в помещение за плитой, на высоте 20-30 см над полом, устанавливается приточный клапан или гибкая труба.

Как правило, вентиляционные отверстия устанавливаются на стене напротив печи. Одно отверстие расположено в нижней части стены, а другое – сверху. Они соединены друг с другом вентиляционным каналом, в котором установлен вытяжной вентилятор.

Через стену на кухне

На кухне постоянно присутствуют сильные запахи, что может значительно снизить качество жизни. Кроме того, высокий уровень влажности негативно влияет на здоровье и общее самочувствие. Решением этих и многих других проблем станет каркасный домовой вытяжной вентилятор через стену на кухне.

Установку такой системы вентиляции можно осуществить собственными руками. Для этого в верхней части стены должно быть сделано отверстие для выпускного клапана. В раме можно проделать отверстие соответствующего размера с помощью дрели и сверла. Размер и форма отверстия должны соответствовать параметрам вентилятора. Дюбели используются для крепления устройства к стене.

Все зазоры должны быть устранены с помощью монтажной пены. После подготовки вентиляционного отверстия необходимо установить выпускной клапан на внутреннюю стену дома, а на внешнюю стену – декоративную решетку. Для предотвращения замерзания в холодное время года вокруг разъема можно разместить теплоизоляционный материал.

Типы вентиляционных систем

Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:

Естественная.
Принудительная, оснащенная механическими приспособлениями.
Комбинированная.

Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.

Естественная или принудительная – что лучше?

Простейший пример естественной вентиляции – квартира в доме с деревянными окнами. Вытяжка хоть и организована при строительстве, но подчиняется законам физики, а поступление воздуха производится через щели в оконных и дверных проемах, открытые окна и форточки.

В деревенских домах, которые многие используют в качестве сезонного жилья, циркуляция воздуха осуществляется и с помощью кирпичной печи с дымоотводом и трубой

Но иногда естественного воздухообмена недостаточно для формирования здоровой, комфортной для проживания среды. И тогда приходится использовать перечисленные выше устройства, врезать новые вентиляционные каналы.

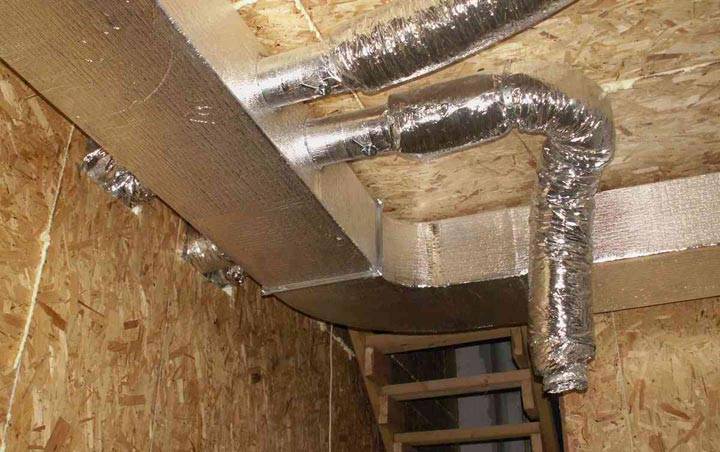

В качестве воздуховодов используют или пластиковые трубы или оцинкованные элементы. Их располагают над подвесными конструкциями и в стенах с выходом наружу над крышей или в стене.

Для создания полноценной вентиляции конструируют целые системы утепленных герметичных каналов, проходящих через все помещения. Но такой вариант целесообразен для домов постоянного проживания, так как требует более серьезного подхода

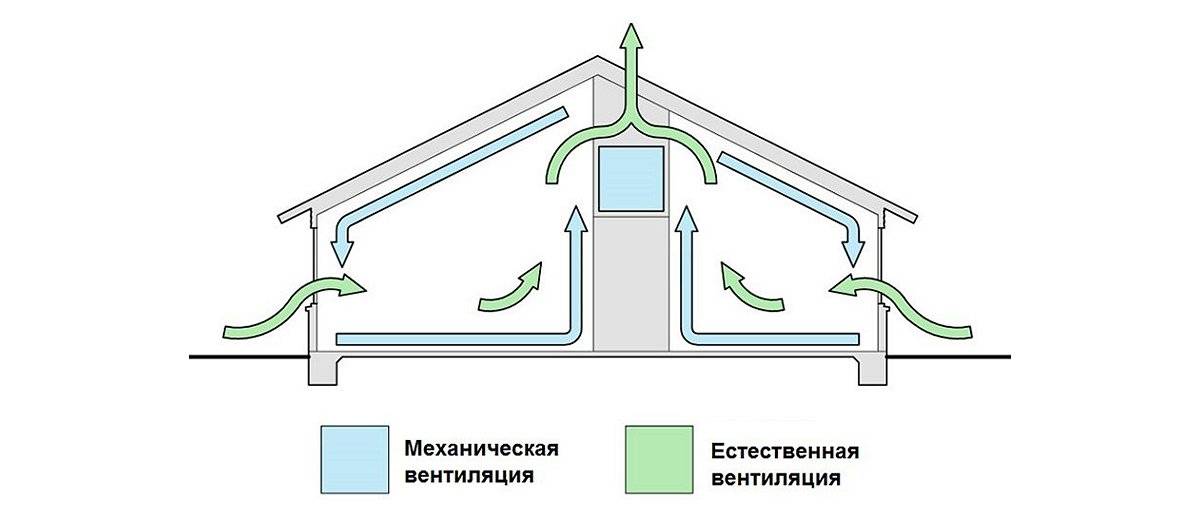

Лучший способ наладить правильную вентиляцию – комбинация естественных и механических способов улучшения циркуляции воздуха. С этой стороны дачный домик не отличается от обычной городской квартиры: к полуоткрытым форточка можно добавить монтаж вентилятора в туалете и установку недорогой вытяжки на кухне.

Принцип обустройства принудительной системы

Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.

Схем подобной вентиляции много, наиболее востребованные:

Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.

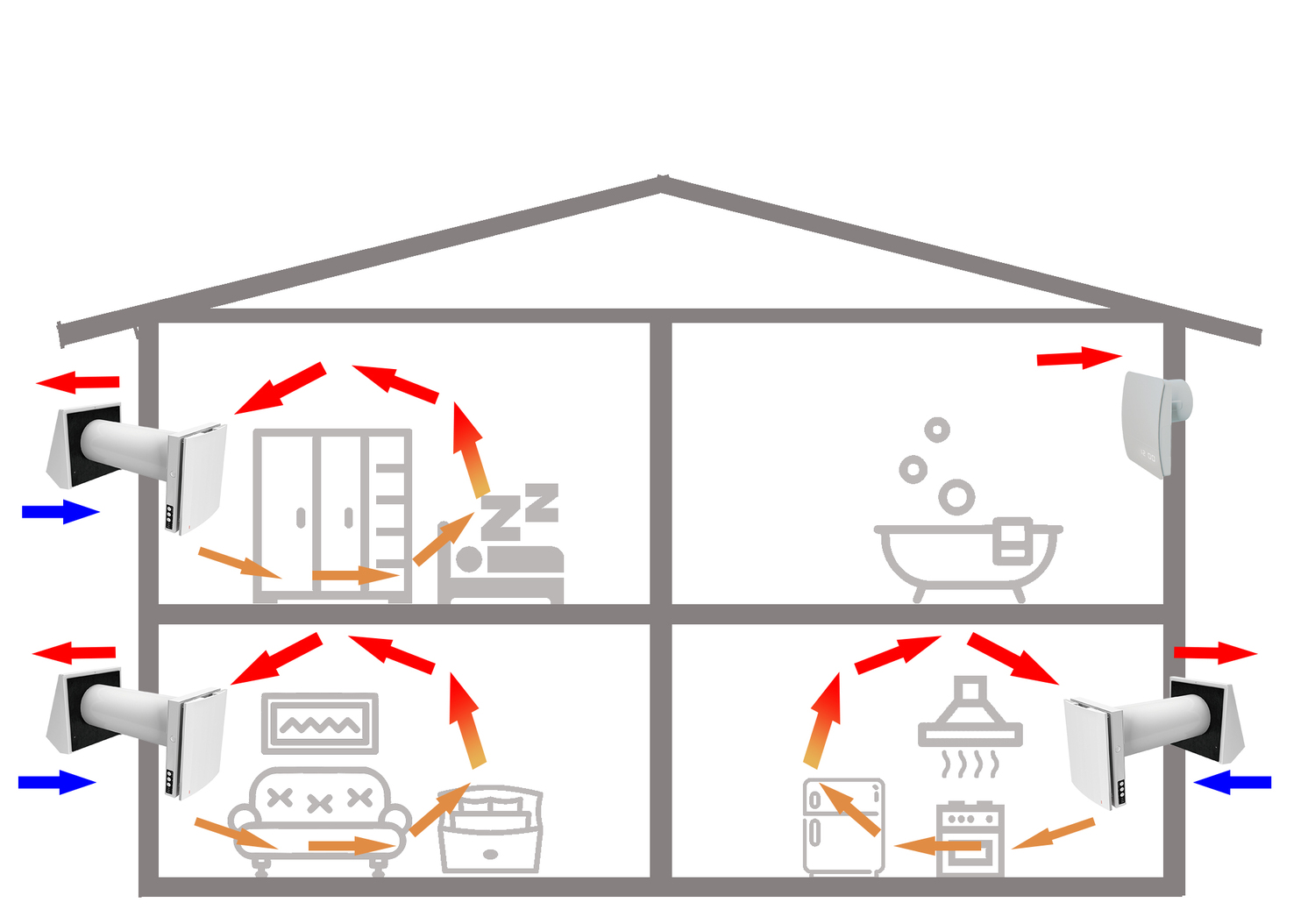

Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.

Центральный кондиционер с сетью вентканалов.
Фанкойлы – местные калориферы, обладающие функциями обогреваохлаждения.

Как сделать естественную вентиляцию на даче

Самостоятельно спроектировать вентиляционные каналы для частных домов сложно. Обязательно нужна помощь профессионалов.

Вентиляция на даче своими руками монтируется по следующей схеме и правилам:

Отверстия, через которые воздух будет тянуть внутрь помещения, располагают внизу стены.
Вытяжные отверстия располагают под потолком в комнате.
Монтируют трубы, закрепляют их у входа и входа. Закрепительные детали не должны вызывать деформацию трубы.
Вытяжная труба должна возвышаться над крышей дома больше, чем на полметра. Верхушку трубки закрывают колпаком, чтобы туда не попал мусор и осадки.
Приточные отверстия с улицы защищают декоративными решетками, чтоб в систему не проникал мусор, не заползали грызуны.

Воздуховод нужно обязательно заземлить, чтобы обезопаситься от статического электричества

Монтируют трубы очень осторожно

Основные особенности рынка оборудования для вентиляции дома

Сегодня Вы можете выбрать вентиляционное оборудование для любой задачи на рынке. Производители во всем мире производят различные виды вентиляции. Фактически, любое оборудование в этой области может быть отнесено к любой из следующих областей:

для бытового или полупромышленного использования;
специальные устройства;
чисто промышленное оборудование.

Промышленные и жилые единицы можно использовать как дома (квартиры, небольшие частные дома), так и в офисах, ресторанах и других помещениях площадью до 600 квадратных метров. В промышленном применении они способны доставлять более 4000 кубических метров свежего воздуха в час.

Для специальных помещений приобретается специальное вентиляционное оборудование. Например, это может понадобиться для фармацевтических заводов, операционных в больницах, для аварийной вентиляции и систем дымоудаления и так далее.

Ведущими производителями промышленного вентиляционного оборудования являются следующие европейские компании:

Каналфлакт (Швеция);
Ремак (Чешская Республика);
Остберг (Швеция).

Оборудование этих компаний используется в нашей стране на протяжении многих лет. Она зарекомендовала себя как самая качественная на рынке и самая надежная. С ее помощью можно оборудовать как простые вентиляционные системы в каркасных домах, так и более дорогие промышленные комплексы.

Кроме того, на рынке присутствуют и другие производители оборудования:

Арктос (Россия);
Вольтер (Германия);
Вентрекс (Восточная Европа);
Корф (Германия и Россия).

Эти компании также производят высококачественные системы вентиляции. Чтобы выбрать конкретный вариант для вашей конкретной ситуации, вам необходимо изучить дизайн вашего дома, а также определиться с бюджетом на вентиляцию.

Особого внимания заслуживают моноблочные вентиляционные системы. В отличие от других конструкций, которые собираются на месте, они изготавливаются на заводе и поставляются в целости и сохранности. Все компоненты системы заключены в звукоизолированный корпус.

Возможна покупка моноблочной вентиляции у зарубежных и отечественных компаний. В этом случае различия в качестве незначительны, так как детали одинаковы. Таким образом, выбор конкретной компании зависит от финансовых возможностей заказчика.

Верно ли она смонтирована?

После того, как монтаж системы вентиляции закончен, надо проверить, достаточно ли правильно она смонтирована. Чтобы понять это, используют несколько довольно простых признаков качественно выполненной работы.

Первым делом проверяют, затхлый ли воздух в доме. Если не ощущается никаких признаков затхлости, то всё хорошо. Если же вы заметили хотя бы отдельные признаки появления неприятного запаха, то можно быть уверенным, что воздухообмен не достаточно хорошо организован.

Дальше следят за появлением плесени в технических помещениях, особенно — ванной комнате. Её наличие говорит о том, что воздух в доме слишком влажный. Лишняя влага, которая часто конденсируется в каркасных домах, не выводится системой вентиляции.

Третьим признаком хорошо организованной вентиляции является отсутствие конденсата на окнах.

Кто должен дышать: дом или человек?

Миф о дышащих домах и дышащих стенах был бы смешным, если бы не был повсеместно распространён. Надо отдать должное маркетологам строительных компаний и компаний, производящих стройматериалы – они потрудились на славу. Теперь неидеальные свойства материалов и некачественные работы можно называть по-другому:

гигроскопичность, то есть свойство намокать (а потом высыхать), называют способностью забирать излишнюю влагу из воздуха и отдавать её обратно,
щели, неидеальное прилегание кирпича, цементных блоков, бревна, бруса и т.д., обусловленные низким качеством материала или некачественными работами можно назвать микропроветриванием,
брак окон или некачественную установку – аналогично,
и так далее.

И вся эта лапша находит благодарные уши.

Реальность же, не искажённая маркетинговыми слоганами, была и остаётся одна:

дышать должен человек, а не дом,
любой современный, качественно построенный дом, не только каркасный, обеспечивает высокую герметичность, защищает внутренние помещения от наружней температуры, осадков и других воздействий, в том числе не пропускает вовнутрь наружный воздух,
микроклимат в доме обеспечивает система вентиляции.

Углубляться в построение сложных систем вентиляции мы с вами не будем, а вот основные базовые принципы рассмотрим.

Особенности каркасного дома

Конструктивно представляет собой каркас из бруса, заполненный утеплителем (стекловата, пенополистерол, целлюлозная вата, утеплитель на основе горных пород и т.д.), проложенный ОСП-материалом паро-, гидроизоляционными мембранами с двух сторон. Снаружи отделывается декоративным покрытием (сайдинг, кирпич, блок-хаус). Внутренняя сторона – гипсокартон.

Наслоение во многом ненатуральных материалов, изолированных слоями гидрозащитного покрытия практически полностью препятствует установлению внутри дома приемлемого температурного, влажностного баланса.

Разбалансировка микроклиматических показателей приводит к скоплению конденсата на окнах, внутри стен, перекрытий. Температура повышается, способствуя испарению влаги в еще большем количестве. При отсутствии должной вентиляции избыточная влажность образует плесень, грибок даже на тех поверхностях, которые защищены от гниения. В Интернете много видео, фото о том, как на антисептически обработанных элементах образуется плесень, разрушая постройку за два-три года.

К тому же сами материалы – источник вредных испарений, попадающих внутрь помещения. Антисептические пропитки древесины, утеплителя, вещества стеновых панелей, рассчитанные на отпугивание насекомых, грызунов для человека также не безвредны (карбамидоформальдегидная, меламиноформальдегидная, мочевиноформальдегидная смолы).

Все вышеперечисленное требует установления внутри каркасника продуманной, эффективной системы воздухообмена.
