Делаем вентиляцию в каркасном доме своими руками, используя лучшие схемы

Обшивка

Выполняется, как правило, из жестких листовых материалов или дерева — гипсокартонных или гипсоволокнистых листов, фанеры, ЦСП, доски. К обшивке впоследствии крепится облицовка или декоративная отделка.

Ограничений по огнестойкости обшивки для 1-2 этажных зданий в строительных правилах нет. Но нужно учитывать общие принципы монтажа горючих материалов в соответствии с пожарной безопасностью.

Если в качестве обшивки используются нежесткие материалы, на этапе возведения каркаса должны устанавливаться диагональные связи:

• деревянные укосины, которые крепятся к 2-3 стойкам и врубаются торцами в нижнюю и верхнюю обвязку;

перфорированная стальная полоса;
короткие и длинные распорки.

Для крепления обшивки можно использовать гвозди и саморезы. Края листов должны располагаться строго по опорам или элементам обрешетки.

Как правильно сделать вентиляцию в каркасном доме своими руками

Чтобы сделать вентиляцию собственноручно, смотрим план:

1. Подготовка чертежа.
2. Монтаж к стенам.
3. Установка труб.
4. Фиксация клапанов.
5. Крепление воздухозаборников.
6. Герметизация.
7. Утепление.

Схема принудительной либо естественной вентиляции начинается с чертежа плана дома. На проекте наметьте каждый этаж. При этом не обязательно придерживаться высочайшей точности. Главное, чтобы было ясно, где находятся окна, двери и комнаты.

Устройство принудительной системы выглядит сложно, поскольку требуется установка электрощита. Он может находится в кладовке либо подвальном помещении. Схема вентиляции предполагает выход на каждую комнату. Учитывается расположение солнечной и теневой стороны.

Для эффективной расстановки вентиляторов не обойтись без анализа температуры. К примеру, возле техники она значительно выше. Однако не устанавливаются вентиляционные отверстия вблизи окон. Система создана для человека, поэтому важен близкий контакт с жителями.

Пример:

• на кухне – над столом;
• в зале – возле дивана;
• спальня – над кроватью;
• рабочая комната – возле кресла.

В доме наверняка найдутся места, в которые редко заходят. Их можно оставить без внимания.

Основные узлы вентиляции:

• воздуховоды;
• решетки;
• каналы;
• датчики;
• вентиляторы.

Крепление воздуховодов осуществляется несколькими способами:

• стойки;
• уголки.

Крепление делается к стене либо потолку. Второй вариант является подходящим, если в доме низкий потолок. В остальных случаях применяются крепежи на стенах.

Примеры вентиляции

Если правила охраны труба и техники безопасности пишутся кровью, то требования СНиП к вентиляции помещении различного назначения – черной плесенью. Как показывает практика, устройство системы воздухообмена может проводиться своими руками, однако, ее расчет и проектирование лучше всего доверить профессионалам.

Конечно, можно поискать примеры вентиляции каркасного дома в интернете или посмотреть видео ролики, посвященные монтажу вентиляционных систем в каркасниках. Однако это не убережет от возможных ошибок и недочетов, причинами которых становятся архитектурные особенности конкретного строения.

Предлагаем ознакомиться с несколькими проектами устройства системы вентиляции в помещениях различного назначения.

Проект вентсистемы в ванной «каркасника»

Ванная комната – это помещение, характерной особенностью которого является повышенная влажность воздуха, провоцирующая появление плесневелого грибка. Для устранения этой проблемы ванные каркасного дома обязательно должны оборудоваться системами естественной и принудительной вентиляции.

Естественная система воздухообмена в санузле включает в себя вентиляционный канал, который соединяется с общедомовой шахтой, и вентиляционную решётку. Дополнительно возможна установка очистных фильтров. Принудительная вентиляция обеспечивается установкой в канал вентилятора и автоматикой для его включения и выключения.

При монтаже надёжной, приточно-вытяжной вентиляции потребуется обустройства двух воздуховодов. Один – для забора наружного воздуха в ванную комнату, второй – обеспечит отведение загрязненного воздуха из помещения.

Проект вентиляционной системы для сауны

Поддержание постоянной, высокой температуры и обеспечение доступа наружного воздуха в каркасную финскую сауну обеспечивает грамотно спланированная и реализованная система вентиляции. Она обязательно должна включать в себя вытяжку и приток.

Вытяжка в сауне – выводит из нее весь углекислый газ. Приток напротив, обеспечивает попадание внутрь помещения чистого воздуха.  Парилка «с каменкой» нуждается сразу в нескольких видах вентиляции для:

• Печки-каменки;
• Комнатки-парилки;
• Вспомогательных помещений– душевой, предбанника, гостиной для отдыха, раздевалки;

Хороший воздухообмен в сауне может осуществляться естественной, смешанной или принудительной вентиляцией. Однако, для естественного притока наружного воздуха внутрь помещения, за печью, на высоте 20-30 сантиметров, от пола устанавливается приточный клапан или гибкий воздуховод.

Как правило, вытяжные отверстия монтируются на противоположной от печки стене. Одно отверстие располагается в нижней части стены, а другое в верхней. Между собой они соединяются с помощью вентиляционного короба, в котором устанавливается вытяжной вентилятор.

Отделка парилки

Вытяжка через стену на кухне

На кухне постоянно присутствуют сильные запахи, которые способны значительно ухудшить качество жизни. Кроме того, повышенный уровень влажности воздуха негативно сказывается на здоровье и общем самочувствии человека. Решить эти и многие другие проблемы позволит вытяжка в каркасном доме через стену на кухне.

Монтаж такой вентиляционной системы, вполне может быть выполнен, в том числе и своими руками. Для этого потребуется создать в верхней части стены отверстие для вытяжного клапана. Отверстие подходящего размера в каркасе можно сделать с помощью дрели и сверла. Размеры и форма отверстия должны соответствовать параметрам вентилятора. Для фиксации устройства на стене применяются дюбеля-распорки.

Все щели должны устраняться с помощью монтажной пены. После подготовки вентиляционного отверстия на внутренней стене дома нужно установить вытяжной клапан, на внешней – декоративную решетку. Для предотвращения замерзания в холодное время года, вокруг муфты можно уложить теплоизоляционный материал.

Вытяжка через стену на улицу

Практические рекомендации

При устройстве вентиляции нужно учесть такие моменты:

• Воздушные каналы в перекрытиях и стенах устанавливают, используя пластиковые трубы. Изделия из металла дороже, они боятся воздействия конденсата и становятся «мостиками холода», которые способствуют потере тепла;
• Диаметр каналов расположенных по горизонтали минимально сечением 100х100 мм, магистральные воздуховоды расположенные вертикально минимально сечением 120х120 мм;
• Кроме стен приточные клапаны устанавливают в оконные рамы;
• Если здание с воздуховодом газового котла или с трубой от печи, то необходимо устанавливать вентиляционную трубу рядом с ними;

Вентиляция плохо функционирует если:

• Во внутренних помещениях трудно дышать, спертый воздух. Войдя в дом, появляется желание проветрить помещение;
• На кухне и в санузле быстро развивается грибок по углам помещения. Естественная вентиляция не может снизить высокую влажность;
• Появляется конденсат на окнах;
• Правильно устроенная естественная вентиляция постоянно поставляет в жилые комнаты свежий воздух. Так организуется благоприятный микроклимат и стабилизируется влажность воздуха.

Правильная вентиляция фундамента и пола

Фундамент для каркаса чаще всего свайный, потому что такое строение легче кирпичных, монолитных домов. Конструктивная особенность такова, что между грунтом и перекрытием первого этажа обязательно должно оставаться пространство. Подвальное помещение здесь обустроить нельзя.

Для предотвращения скопления сырости под полом, разрушения фундамента, во время стройки внутри цоколя предусматривают специальные отверстия – продухи. Они способствуют вентилированию подпольного помещения, нормализуя его влажностный баланс. Это предотвращает появление плесени, грибка, способных быстро разрушить жилое строение. Вентпроемы обязательно закрываются мелкоячеистыми решетками от грызунов.

Пол также необходимо вентилировать, включая в общий воздухообмен всего дома. Если он установлен на сваях («плавающий» пол), вентилирование происходит сквозь зазоры между стенами и полом. Для проветривания достаточно установить вентиляционные плинтуса на противоположных сторонах комнат.

Когда перекрытие первого этажа включается в общую обвязку, его проветривание организовывается при помощи вентиляционных проемов. Они размещаются у стен, закрываются специальными решетками. Таким образом происходит вентилирование пола, подпольного пространства, включенное в общедомовую воздушную циркуляцию.

Верно ли она смонтирована?

После того, как монтаж системы вентиляции закончен, надо проверить, достаточно ли правильно она смонтирована. Чтобы понять это, используют несколько довольно простых признаков качественно выполненной работы.

Первым делом проверяют, затхлый ли воздух в доме. Если не ощущается никаких признаков затхлости, то всё хорошо. Если же вы заметили хотя бы отдельные признаки появления неприятного запаха, то можно быть уверенным, что воздухообмен не достаточно хорошо организован.

Дальше следят за появлением плесени в технических помещениях, особенно — ванной комнате. Её наличие говорит о том, что воздух в доме слишком влажный. Лишняя влага, которая часто конденсируется в каркасных домах, не выводится системой вентиляции.

Третьим признаком хорошо организованной вентиляции является отсутствие конденсата на окнах.

Мнение жителей домов

Не все каркасные дома проектируются по уму. Есть серьёзные проблемы с герметичностью, поэтому посмотрите на отзывы реальных жильцов, которые страдают без вентиляции. Отсутствие свежего воздуха – это удар по здоровью человека. В помещениях духота и дышать вообще нечем.

Кстати, если ваш дом имеет жилой мансардный этаж, то на нем обязательно нужно сделать вентиляцию. Об этом подробно тут.

К этому стоит добавить ужасную вонь с ванной и туалета. Если рассматривать жаркую погоду, увеличивается уровень влажности. Зимой, в свою очередь, начинает активно расти гриб на стенах. Плесень размножается и приходится быстро подбирать моющие средства.

Подпольные пространства

Помимо воздухообмена в помещениях, необходима вентиляция подпольных пространств. Из-за её неправильной работы или отсутствия появляются следующие проблемы:

1. Грибок и плесень, из-за близкого расположения к почве.
2. Неприятный затхлый запах.
3. Излишняя сырость.

Вентиляция подпольного пространства делится на естественную и принудительную.

Если же дом близко к земле, то вентиляционные каналы между чистовым и черновым полом оборудуются вентиляторами. На выходе каналы защищают сетками. Сетки помогут исключить попадание грызунов в дом, а керамические пластины сохранить тепло.

Варианты устройства вентиляции

По принципу побуждения движения воздуха все вентиляционные системы делятся на два вида – естественные и принудительные (они же механические).

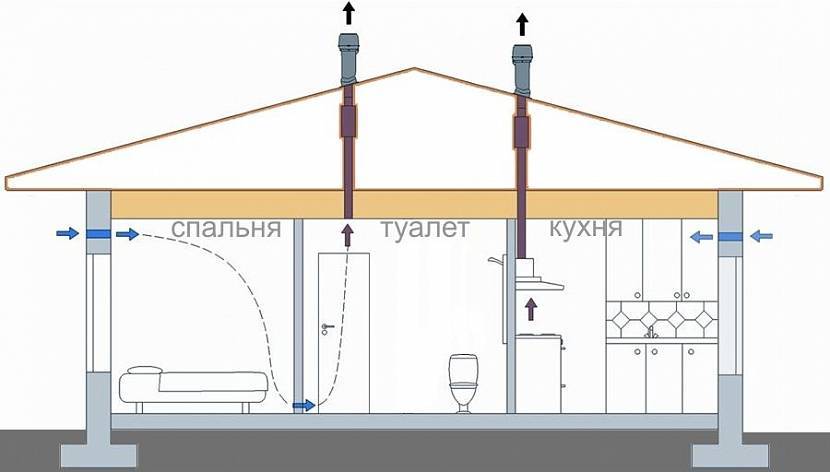

Термин “естественная вентиляция” подразумевает, что циркуляция воздуха внутри дома происходит естественным способом, без привлечения посторонних приспособлений и механизмов. Движение воздуха при таком способе вентилирования обеспечивается за счет разного давления снаружи и внутри помещений.

Поступление и отток воздуха в схемах естественного вентилирования происходит без участия механических средств – вентиляторов

В свою очередь, естественную вентиляцию также можно разделить на 2 группы – она может быть организованной или неорганизованной.

Неорганизованная вентиляция осуществляется через естественные отверстия и щели в стенах дома, полу, фундаменте, оконных проемах и рамах. С появлением герметичных пластиковых окон и дверей естественный приток воздуха обеспечивается через открытые форточки, окна, двери балкона.

Такой вид вентиляции не требует затрат на устройство, но и не обеспечивает полноценное вентилирование каркасного дома, приводит к значительной потере тепла в холодное время года.

Монтаж вентилятора в вытяжное отверстие на кухне или в санузле переводит естественную вентиляцию в категорию комбинированной. Поступать воздух будет как обычно, а вытягиваться с помощью механизма

Организованная естественная вентиляция осуществляется через предназначенные для этого каналы, оснащенные приточными клапанами. Отличным примером организованной естественной вентиляции служат многоэтажные жилые дома, эксплуатирующиеся со времен советского периода.

Приток воздуха в них происходит через щели в окнах и форточки, вытяжка – через вентиляционную шахту и подключенные к ней отводы, находящиеся в кухне и туалете.

Как организованная, так и неорганизованная система естественного вентилирования зависит от разницы давления внутри и снаружи объекта. Однако в организованном типе нужно еще учитывать гидравлические потери на поворотах воздуховодов

В современных каркасных домах такой способ вентиляции недостаточно эффективен из-за повышенной влажности в помещениях, обусловленной герметичностью постройки, кроме этого он слишком зависит от погодных условий и прочих сопутствующих факторов.

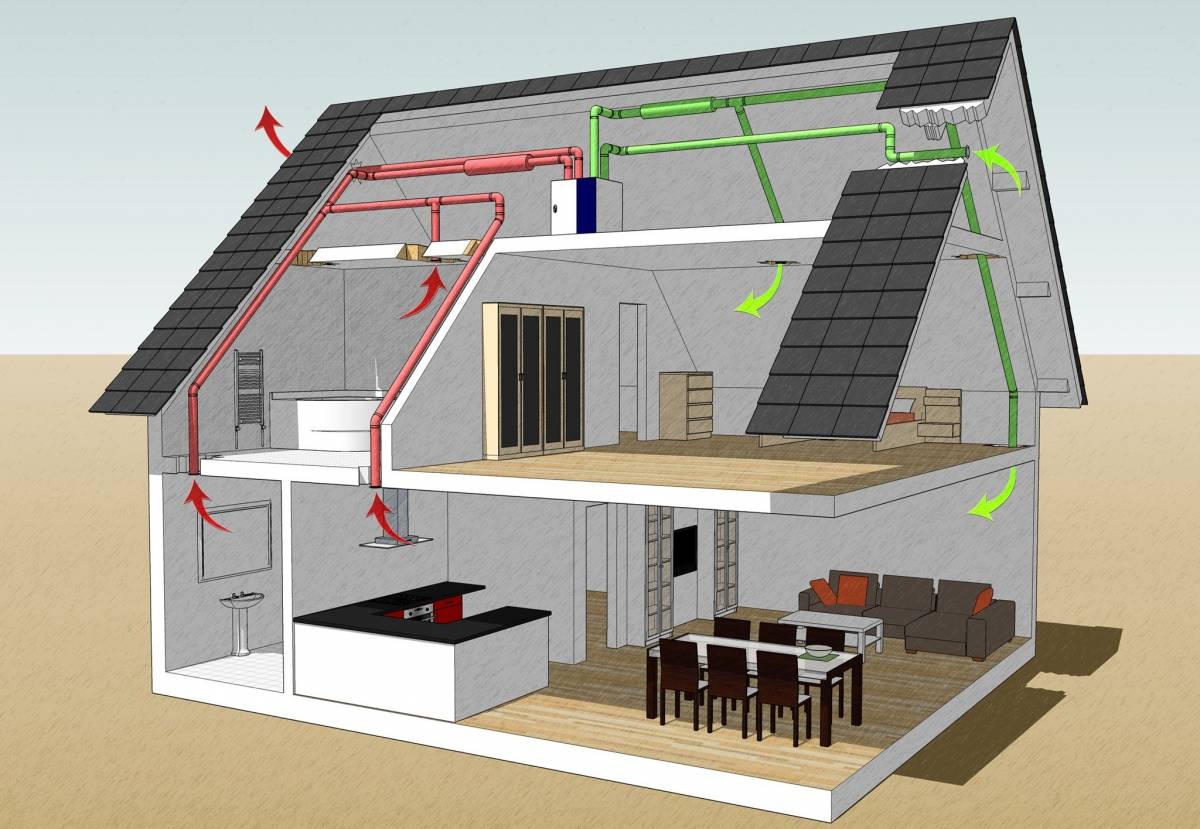

В отличие от естественной, принудительная (механическая) вентиляция является контролируемым процессом, позволяющим сберегать тепло и регулировать поступление воздуха в каркасник.

Принудительную вентиляцию можно разделить на 3 группы:

1. Вытяжная.
2. Приточная.
3. Приточно-вытяжная.

Принцип каждого вида понятен из самого названия. Вытяжная принудительная вентиляция основана на естественном поступлении свежего воздуха в строение, при этом вытяжка использованного воздуха осуществляется при помощи кровельных или стеновых вентиляторов.

В вытяжных системах воздух поступает естественным образом, а отвод производится с помощью вентилятора

Приточная принудительная вентиляция устроена по обратному принципу – приток воздуха внутрь каркасника обеспечивается вентиляторами, встроенными в стены или в воздуховоды. Отработанный воздух выводится естественным путем через вытяжные отверстия в кухнях, санузлах.

Механический способ вентилирования обеспечивает стабильный, не зависящий от погодных данных приток и вытяжку воздуха, такое устройство системы позволяет добиться максимально комфортной атмосферы внутри помещения, но требует точных расчетов при проектировании и последующей настройки готовой системы.

Механическая вентиляционная система гораздо дороже и сложнее в устройстве, чем естественная. Да и в процессе эксплуатации она потребует расходов на поставку энергии и обслуживание. однако она абсолютно не зависит от плотности и температуры воздуха на улице

Кроме указанной классификации, вентсистемы можно разделять по конструкции, они могут быть канализированными или бесканальными.

Принудительный воздухообмен

При данных условиях такой способ вентилирования комнат выглядит более приемлемым. Осуществляется при помощи механических средств нагнетания и отведения воздушных потоков.

Способы принудительного вентилирования:

• приточный;
• вытяжной.

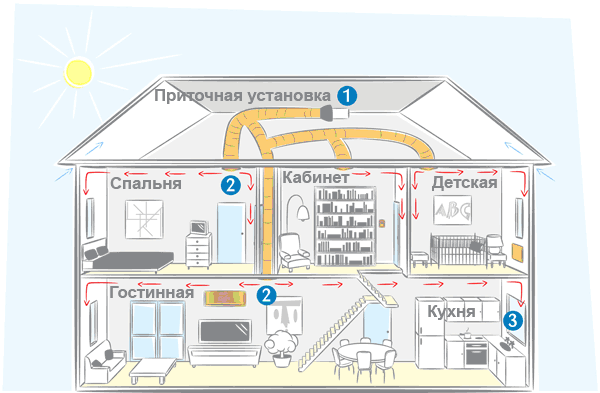

Приточный принудительный воздухообмен можно организовать следующим образом:

• Оконные клапаны. Предназначены для установки в каждом помещении. Монтируются вверху открывающейся створки пластикового окна. Способствуют притоку свежего уличного воздуха, не требуют открывать окна в холодное время года, сохраняя внутрикомнатное тепло. Не оснащаются системой прогрева, фильтрации входящего потока.
• Стеновые проветриватели. Небольшой вентиляционный канал, с внешней стороны закрытый решеткой. Со стороны помещения оснащен диффузором для регулирования силы воздушного потока. Внутри устанавливается вентилятор, могут быть фильтры очистки воздуха от пыли, шумоизолирующие материалы. Также монтируются в каждой комнате (около окна, либо между окном и отопительным радиатором для обогрева холодного потока).
• Приточная установка в виде вентилятора, монтируется, например, в потолочном пространстве, на чердаке. Свежий воздух распределяется по сети воздуховодов для каждого помещения отдельно. Более дорогостоящий способ, но без риска поступления неконтролируемого холодного воздушного потока.

Принудительный приток способствует увеличению давления внутри дома и тем самым выталкивает теплый отработанный через вентканалы наружу.

Вытяжной способ выглядит как механическое отведение влажного теплого воздуха с помощью вентиляторов, установленных внутри вентиляционных проемов, воздуховодов. Механизмы выводят несвежий воздух из комнат, создавая область разреженного давления и втягивая свежий через возможные притоки.

Для каркасного строения эти способы более эффективны, чем естественный. Тем не менее их комбинация даст более качественный результат.

Четвертый этап строительства: полы

На первом этаже чаще всего устраивают полы по грунту. Что это значит? Технология заключается в следующем. Убираем первоначально плодородный слой грунта, и на его место засыпаем слой гравия. Он необходим для дренажа, так как влага будет просачиваться внутрь и меньше контактировать с цементной стяжкой. По грунту делаем слой песка в 30-50 см в зависимости от высоты вашего фундамента. Проводить утрамбовку своими руками или с помощью техники. В результате слой песка должен располагаться на 5 см ниже уровня фундамента, чтобы избежать мостика холода и промерзания по углам.

Схема черновой стяжки по грунту в каркасном доме

Далее мы выполняем черновую стяжку, используя жидкий цемент. Если вы берете цемент чуть более жидкий, чем для устройства фундамента, вам не придется ровнять его инструментами, так как под действием силы тяжести цемент сам равномерно распределиться по земле. Самое главное – чтобы земля была ровной, иначе жидкий цемент стечет в одно место.

Когда черновая стяжка высохнет, можно продолжать устройство пола. Для этого выполняем гидроизоляцию пленкой, поверх которой раскладываем утеплитель для пола. Поверх утеплителя используя сетку можно закрепить трубы теплого пола (жидкого или электрического). И залить чистовую стяжку.

Если вы не хотите использовать цемент в устройстве пола (к примеру, если стройка проходит зимой), вам поможет технология устройства деревянных каркасных полов на основе лаг. Как устроить такой пол, смотрите на схеме:

Устройство пола с помощью лаг

Для его обустройства необходимо:

• доска 25х100
• брус 200х200
• брус 70х195
• доска 50х150
• ветрозащита
• утеплитель
• осб
• подложка и ламинат или плитка

Больше информации об устройстве пола в каркасном доме вы найдете здесь.

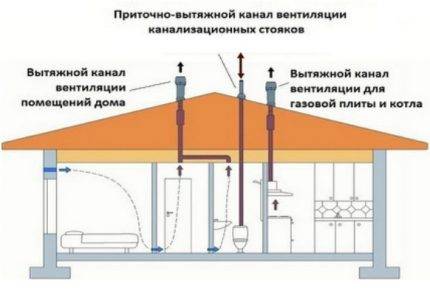

Устройство вентиляционной системы

Герметичность здания, являющаяся бесспорным преимуществом и обеспечивающая тепло- и водонепроницаемость строения, одновременно является препятствием для проникновения внутрь свежего воздуха. Она же затрудняет отток избытка влаги и углекислого газа, образующихся в процессе жизнедеятельности проживающих в доме людей.

Любая вентсистема состоит из 3 основных частей, независимо от наличия или отсутствия дополнительных приспособлений и механизмов, это:

1. Приточные каналы и/или отверстия.
2. Вытяжные каналы и/или отверстия.
3. Переток, переточные решетки, отверстия, зазоры.

Приточные каналы обеспечивают поступление с улицы в дом свежего воздуха, которые поставляется непосредственно в жилые помещения. Со стороны улицы на каждый канал устанавливается решетка. В случае механизации ее заменяет приточный клапан, оснащенный воздушным фильтром и шумоизоляцией.

По типу организации вентиляция в каркаснике бывает канальной и бесканальной. Согласно канальным схемам воздух поставляется и отводится по воздуховодам. В бесканальной системе все происходит через отдушины, зазоры и отверстия

Вытяжные каналы служат для удаления застоявшегося “отработавшего” воздуха, насыщенного углекислотой, влагой и другими вредными для здоровья летучими компонентами. Заодно утилизируются испарения, образующиеся в доме, где живут люди.

Грамотно спроектированная вытяжка, устроенная в каркасном доме, обязательно должна быть в подсобных и бытовых помещениях типа кухни, чулана, ванной, кладовой, душа, туалета.

Переток в вентсистеме нужен для того, чтобы поступивший в дом воздух мог беспрепятственно распределяться по всем комнатам.

Система вентилирования имеет в своем составе системы для притока, вытяжки и перетока воздуха. Каждая составляющая играет важную роль

При необходимости, основные каналы движения воздуха оснащаются дополнительным оборудованием – вентиляторами, рекуператорами, калориферами, приспособлениями для вытяжки, измерительными устройствами.

Вентиляторы устанавливают для достижения необходимого воздухообмена. Их выбирают согласно техническим характеристикам после проведения необходимых расчетов, с учетом объема помещения, количества проживающих людей и прочих важных вводных.

Рекуператоры служат для повышения температуры входящего воздуха. Внутри рекуператора холодный воздух нагревается от стенки приточного канала, соприкасающейся со стенкой канала, выводящего нагретый использованный воздух из помещения.

Использование рекуператоров значительно повышает энергоэффективность каркасного дома.

Калориферы в системах вентиляции используются преимущественно в северных регионах, где зимняя температура часто достигает отметки -40 градусов

Кроме вентиляции помещений в каркасном доме в обязательном порядке должна быть устроена вентиляция пола. Для этого в подпольном пространстве устраиваются продухи, а в самом полу вырезаются отверстия диаметром от 0,04 м2. Вентиляция пола может осуществляться как посредством воздуховодов, так и без них

Кто должен дышать: дом или человек?

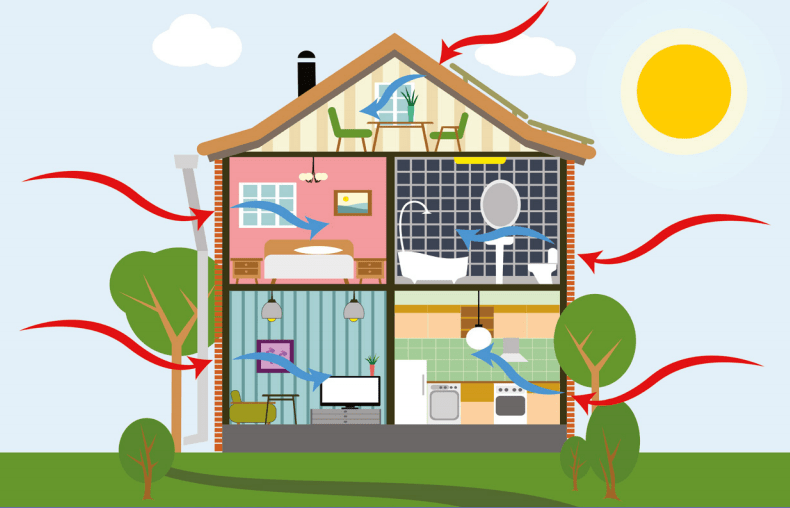

Миф о дышащих домах и дышащих стенах был бы смешным, если бы не был повсеместно распространён. Надо отдать должное маркетологам строительных компаний и компаний, производящих стройматериалы – они потрудились на славу. Теперь неидеальные свойства материалов и некачественные работы можно называть по-другому:

• гигроскопичность, то есть свойство намокать (а потом высыхать), называют способностью забирать излишнюю влагу из воздуха и отдавать её обратно,
• щели, неидеальное прилегание кирпича, цементных блоков, бревна, бруса и т.д., обусловленные низким качеством материала или некачественными работами можно назвать микропроветриванием,
• брак окон или некачественную установку – аналогично,
• и так далее.

И вся эта лапша находит благодарные уши.

Реальность же, не искажённая маркетинговыми слоганами, была и остаётся одна:

• дышать должен человек, а не дом,
• любой современный, качественно построенный дом, не только каркасный, обеспечивает высокую герметичность, защищает внутренние помещения от наружней температуры, осадков и других воздействий, в том числе не пропускает вовнутрь наружный воздух,
• микроклимат в доме обеспечивает система вентиляции.

Углубляться в построение сложных систем вентиляции мы с вами не будем, а вот основные базовые принципы рассмотрим.

Почему образуется конденсат?

Образование конденсата в первую очередь связано с колебаниями среднесуточной температуры. Например, если при монтаже кровли применялись гидроизоляционные плёнки, то конденсат будет делиться на две части: первая собирается под крышей, а вторая – выводится наружу.

Ещё одна причина – это тёплый воздух, который по законам конвекции поднимается из помещений к крыше и скапливается под кровлей. Для регионов с частым выпадением осадков вентиляция подкровельного покрытия просто необходима – влага с лёгкостью будет затекать в узлы и стыки, загрязнять фасад. А при заморозках она превратится в лёд и заполнит им трубы и водостоки.

Вентиляция кровли позволяет избавиться от этих проблем, обеспечить отвод флаги и выполнить множество других важных функций.

Благодаря вентиляции:

• постоянно поддерживается температурный баланс под всей поверхностью крыши;
• удаляются водяные пары, поступающие из самого помещения;
• значительно снижается вероятность перегрева кровельной поверхности под воздействием солнечных лучей в летнее время;
• зимой не образуются сосульки и наледь;
• необходимость в ремонте откладывается на значительное количество времени.

Первый этап строительства: фундамент

Как и любое другое строительство, каркасный дом начинается с возведения фундамента. Фундамент может быть:

• ленточный
• столбчатый
• свайный

Остальные виды мы рассматривать не будем, так как они используются крайне редко. В чем суть этих фундаментов? Ленточный представляет собой монолитный фундамент из бетона, который в жидком состоянии заливают под несущие внешние и внутренние стены. Для этого необходимо нанести разметку с помощью кольев и веревки, пометить места будущих стен, вырыть траншеи своими руками или экскаватором (минитрактором). В траншею установить опалубку, которая может быть съемной, несъемной, приобретенной в магазине, взятой в аренду или сколоченной из досок или фанеры своими руками. Готовую опалубку гидроизолируем обычной пленкой изнутри и заливаем цементную смесь для ленточного фундамента. Когда она застынет, необходимо снять опалубку и проверить геометрию. При перепадах по высоте –нанести дополнительный слой цемента для выравнивания.

Ленточный фундамент своими руками

Столбчатый фундамент представляет собой столбы, которые устанавливаются в определенных местах: по углам, в местах перекрытия, на расстоянии друг от друга не более 2-2,5 метров. Столбы могут быть заливные из цемента или сборные из блоков. Заливные делаются также, как при ленточном фундаменте, только вырываются не траншеи, а ямы, в которые устанавливается опалубка квадратной или прямоугольной формы. Опалубка также гидроизолируется.

Столбчатый фундамент под дом

Не забывайте при заливных видах фундамента использовать укосины, так как часто жидкий цемент настолько тяжел, что раздвигает опалубку, сколоченную своими руками.

Свайный фундамент для каркасного дома

Свайный фундамент напоминает столбчатый, однако роль столбов играют сваи. Они вгоняются в землю в тех же местах, где бы находились и столбы. И несут такую же опорную функцию. Сваи могут применяться на сложных почвах – глинистых, например. После установки свай необходимо тщательно проверить геометрию. Винтовые сваи могут быть отрегулированы по высоте.

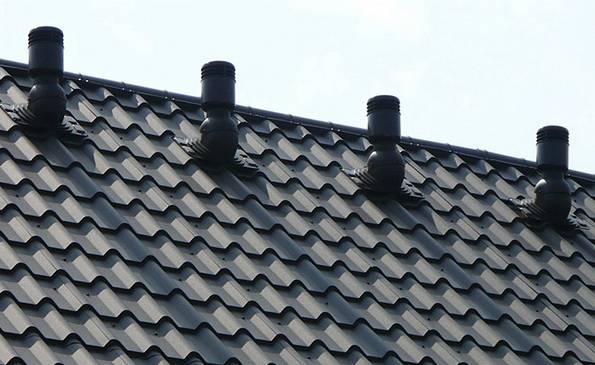

Вентиляция крыши из металлочерепицы

В качестве внешнего покрытия кровли используют разные материалы, но металлочерепица является одним из наиболее популярных. Металлическое покрытие плохо пропускает воздух и влагу и имеет склонность к образованию конденсата, поэтому вентиляция является необходимой для создания комфортной атмосферы внутри здания. Отсутствие циркуляции приводит к деформации и коррозии металла, гниению системы стропил, перегреву покрытия. Для исключения таких последствий оптимальна непрерывная вентиляция, которая обеспечивается особым зазором и промежутком в области конька крыши. В зоне излома кровли дополнительно монтируют перфорированную вставку, а на расстоянии 60 см от конька устанавливают аэраторы.

Комплекс аэраторов хорошо дополняет систему естественной вентиляции и создаёт дополнительную циркуляцию воздуха в зоне конька

Монтаж узла прохода вентиляции на металлочерепице не отличается сложной технологией. Основные действия заключаются в следующем:

1. Определить места выхода канала вентиляции наружу, но не ниже уровня в 60 см от конька. Шаблон, входящий в готовый комплект трубы, нужно приложить к покрытию кровли и очертить его маркером. По этому контуру просверливают отверстия и вырезают часть листа покрытия. Место монтажа очищают и обезжиривают. Нужно обязательно убедиться в плотном прилегании фартука к поверхности крыши.

2. Вырезать отверстие в кожухе для прохода. Размер отверстия должен быть на 25% меньше сечения трубы. Это обеспечит надёжное примыкание элементов. Трубу необходимо вставить в кожух и полностью собрать конструкцию.

3. Промазать герметиком область соединения аэратора с кровлей. После этого не должно быть щелей, которые сделают конструкцию неэффективной. Узел прохода фиксируют на кровле саморезами.

4. Выровнять трубу по уровню и закрепить её. Изнутри помещения чердака следует проверить правильность фиксации всех деталей, а обнаруженные недостатки устранить.

Монтаж не проводится в дождливую погоду. Высота трубы с учётом дефлектора должна составлять не менее 50 см от поверхности крыши.

Выводы и полезное видео по теме

Независимо от того, какой тип вентиляции решил установить в своем жилище владелец каркасного дома, он должен со всей ответственностью отнестись к ее обустраиванию.

Правильно спроектированная система вентиляции обеспечит долгие годы комфортного проживания жильцов, а ошибка при расчетах или строительстве, неправильный выбор оборудования принесут массу неудобств.
