Система вентиляции в каркасном доме своими руками? Обзор

Верно ли она смонтирована?

После того, как монтаж системы вентиляции закончен, надо проверить, достаточно ли правильно она смонтирована. Чтобы понять это, используют несколько довольно простых признаков качественно выполненной работы.

Первым делом проверяют, затхлый ли воздух в доме. Если не ощущается никаких признаков затхлости, то всё хорошо. Если же вы заметили хотя бы отдельные признаки появления неприятного запаха, то можно быть уверенным, что воздухообмен не достаточно хорошо организован.

Дальше следят за появлением плесени в технических помещениях, особенно — ванной комнате. Её наличие говорит о том, что воздух в доме слишком влажный. Лишняя влага, которая часто конденсируется в каркасных домах, не выводится системой вентиляции.

Третьим признаком хорошо организованной вентиляции является отсутствие конденсата на окнах.

Каркасный дом: технические особенности вентиляции

Обычно каналы вентиляции делают в запотолочном пространстве, но устройство каркасного дома позволяет спрятать трубы непосредственно в каркас стен и перекрытий.

Так как вентиляция здесь является неотъемлемой частью конструкции, она должна быть внесена в проект. Заранее могут быть спланированы отверстия.

Вот несколько рекомендаций для подбора их расположения:

  1. Приточные и вытяжные отверстия должны быть как можно дальше друг от друга (на противоположных стенах).
  2. В санузлах и кухнях не нужно делать входных отверстий, лучше только вытяжные.
  3. Если в целях экономии решено делать приточные клапана на естественной тяге, их можно расположить за радиаторами отопления, тогда будет происходить небольшой подогрев поступающего воздуха.
  4. Не стоит в одной комнате делать несколько отверстий одного назначения. Наличие нескольких входов не целесообразно с экономической точки зрения, да и может нарушаться правильное движения потоков по помещению.

Встраивая каналы в каркас, можно использовать асбестоцемент или пластик, диаметром не более 10 см. Металлические трубы не применяют – в стенах они могут промерзать.

Комбинированная система

Эффективный способ улучшить воздухообмен в доме — совместить несколько типов вентиляции. Как основную использовать естественную, а в некоторых помещениях принудительную. Плюсы комбинирования:

  1. Уменьшение затрат при строительстве дома. Принудительные устройства добавляются только в проблемных местах (кухня, ванная, глухие помещения).
  2. При необходимости монтаж некоторых устройств можно осуществлять уже после ремонта.

Отрицательные стороны:

  1. Повышение затрат на обогрев помещения. Из-за разных видов вентиляции высок риск теплопотери.
  2. Дополнительные затраты на установку рекуператоров и калориферов.

Принудительная вентиляция в каркасном доме своими руками

Этот тип воздухообмена просчитывается по определенным правилам интенсивности воздухообмена – на 1 м2 площади каркасного помещения приходится 3 м3 воздуха в 1 час. Скорость потока воздушных масс определяется с учетом мощности вентиляторов или другого выбранного оборудования (компрессор).

Варианты соединения элементов

При выборе диагонали сечения вентиляционного трубопровода необходимо отталкиваться от оборудования, его технических характеристик

Также необходимо брать во внимание ряд особенностей:

  • Приточная вентиляция в каркасном доме – это клапаны. Они в холодное время года пропускают большое количество холодного воздуха, поэтому температура в помещении может существенно понижаться. Необходимо продумать заранее в какой части стены устанавливать клапан. Лучше это сделать возле батареи.
  • Вентиляторы встраиваются на приточно-вытяжные трубы.
  • Выбирать вентиляторы необходимо с учетом фонового шума при работе прибора.
  • В целях экономии электроэнергии, рекомендовано автоматизировать работу механических устройств (вентиляторов).

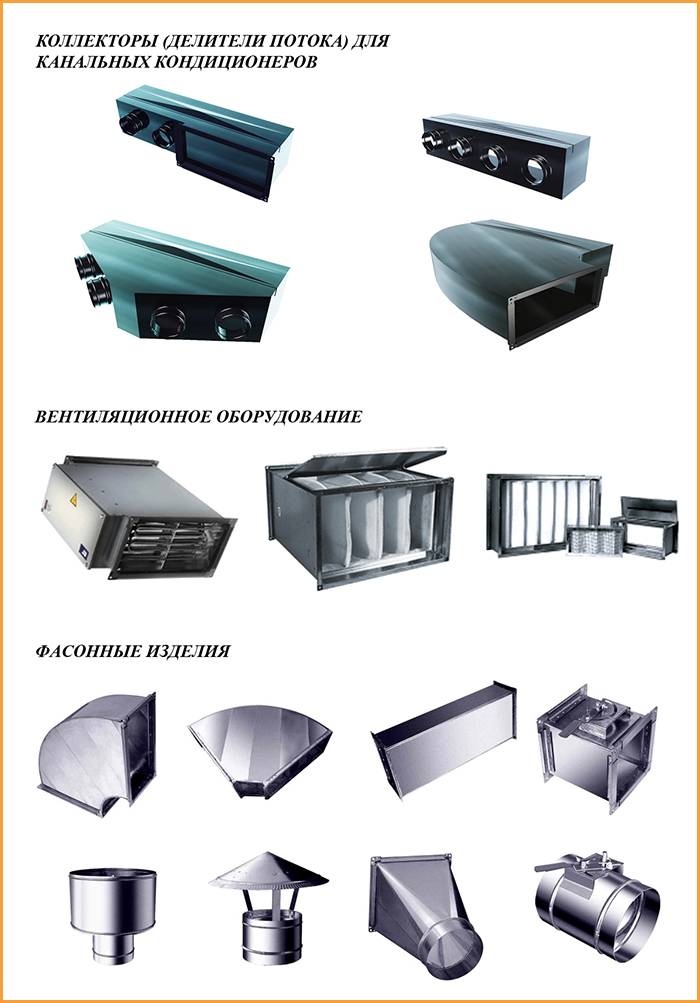

Обзор рынка вентиляционного оборудования

Сейчас на рынке есть богатый выбор устройств для вентиляции ведущих мировых изготовителей, каждый из них производит продукцию в своем сегменте рынка. Предлагаемое вентиляционное оборудование условно подразделяется по таким сферам использования:

  • Полупромышленного и бытового предназначения;
  • Для использования в промышленности;
  • Устройства «специального» назначения.

К полупромышленной и бытовой сфере использования относятся устройства для ресторанов, офисов, жилых построек и квартир — помещений, не превышающих 600 кв.м. К оборудованию для промышленных предприятий относятся устройства способные создать воздухообмен более 4000 куб.м в час.

Вентиляционные устройства «специального» назначения используют в помещениях с необычными запросами, к примеру — помещения для операционных и для фармацевтического производства, устройства для аварийной вентиляции, компонентов систем дымоудаления.

Устройства полупромышленного и бытового предназначения

Здесь господствуют устройства для вентиляции изготовителей из европейских стран:

  1. Чешская Remak;
  2. Шведская Kanalflakt;
  3. Шведская  Ostberg.

Продукция этих фирм уже давно используют в нашей стране, и их оборудование зарекомендовало себя в качестве надежной базы для создания качественных и недорогих вентиляционных комплексов.

Недавно на рынке нашей страны появилась продукция таких изготовителей:

  1. Российская Арктос;
  2. Из восточной Европы Ventrex;
  3. Российско-германская компания Korf;
  4. Германская Wolter.

Под этими торговыми марками производят надежные вентиляционные устройства, по этой причине выбор определенного изготовителя зависит от предпочтений клиента и стоимости оборудования.

Особое место занимают моноблочные вентиляционные устройства. Они, по сравнению с наборными системами, изготавливаются как готовые вентиляционные комплексы, все элементами которых смонтированы в шумоизолированном корпусе.

Моноблочные комплексы производят как отечественные, так и зарубежные производители. С точки зрения клиента установки, изготовленные в нашей стране не хуже импортных, их собирают из одних деталей и, дополнительно они приспособлены к российским условиям (используется например, более производительный нагреватель, предназначенный для работы при низких температурах). В то же время разброс цен на такие устройства разных изготовителей доходит до 50%.

Типы вентиляции

На сегодняшний день сложилась довольно простая типология вентиляции для частных домов в общем и каркасных, в частности — она делится на естественную и принудительную. Но даже эта простая классификация не так проста, как кажется на первый взгляд, и имеет свои особенности.

Основной принцип естественной вентиляции очень прост и понятен каждому. Он заключается в том, что циркуляция воздуха обеспечивается без применения каких-либо механических приспособлений. Максимум – организовываются специальные каналы для воздуха.

Но и естественная циркуляция воздуха может быть:

  • Неорганизованной;
  • Организованной.

В первом случае используются естественные щели, зазоры и отверстия в полу, стенах и потолке, дверные и оконные проёмы. Они выступают в роли приточных каналов. В качестве же вытяжки используют, например, печную трубу или другие дымоходы. Такой тип вентиляции иногда называют естественным дыханием дома. Хотя не стоит думать, что газы проникают через саму поверхность древесины. Без вышеназванных каналов дом бы не «дышал».

Для создания неорганизованной вентиляции подходят каркасные дома с покрытием, имитирующим брус, или с дощатыми стенами. Но главной проблемой такого метода будет утепление.

Конечно, даже при хорошо организованной теплоизоляции нельзя закрыть все щели герметично, и естественный неорганизованный приток воздуха сохраняется. Но он довольно неконтролируем и его может не хватать для обеспечения необходимым для хорошего самочувствия всех жильцов дома количеством газов.

Второй вариант хотя и предполагает, что вентиляция осуществляется естественным путём, без использования дополнительных приспособлений, но при этом она продумана. Такой тип обеспечения зданий воздухом можно встретить в старых многоэтажках, где в качестве приточного канала используется окно. А выводится он через специально обустроенные шахты.

По такому же принципу обустраивается естественная организованная вентиляция в частном каркасном доме.

Главная проблема в том, что этот тип вентиляции основывается на разнице давления. Его эффективность сильно зависит от длины вентиляционной шахты. Поэтому, если в доме нет печи, его стоит планировать только для строений выше двух этажей.

Современным способом вентиляции в доме является принудительная механическая. Она подразумевает использование специальных устройств, обеспечивающих вытяжку или приток воздуха. В отличие от естественной, она требует денежных затрат, но лучше подходит с точки зрения энергосбережения.

Принудительная вентиляция делится на три основных типа:

  • Вытяжной;
  • Приточный;
  • Вытяжно-приточный.

По их названиям легко можно определить основной принцип работы.

При вытяжной принудительной вентиляции, которая считается более простой и самой распространённой, приток воздуха обеспечивается за счёт естественных причин. Это могут быть открытые окна, форточки или специальные вентиляционные клапаны. Последние ставят или на окно, или врезают в стену.

Воздух выводится через трубы, установленные на кухне, в помещении санузла и технической комнате, к кровле. Там ставится специальный кровельный вентилятор. Более дешёвым вариантом является установка стенового вентилятора в каждом из вышеназванных помещений.

Принудительная приточная вентиляция работает по противоположному принципу — вентилятор на потолке или в стенах гонит воздух с улицы в помещение. А покидает он здание через открытые окна или специальные каналы.

Потребитель получает регулярный контролируемый поток свежего воздуха и не испытывает дискомфорта от сквозняка. Приточная вентиляция считается лучшим вариантом для зимнего времени года, поскольку позволяет экономить на отоплении.

Приточно-вытяжная система вентиляции хороша тем, что позволяет обеспечить доступ воздуха не только в технические помещения, но и напрямую — в жилые. Как видно из названия, представляет собой систему из принудительных вытяжки и притока, формирующих блок.

Для повышения энергоэффективности при принудительной вентиляции можно применять рекуператоры. В рекуператоре по соседним каналам проходят нагретый вытяжной воздух с холодным приточным. В результате последний нагревается от соприкасания с первым через стенки.

Благодаря этому блоку нет необходимости тратить энергию на специальный подогрев поступающего воздуха в холодное время года.

Рекомендации специалистов

  1. Первая рекомендация от специалистов касается расчета системы вентиляции, которую будут использовать в каркасном доме. Если вы этой области неспециалист, то не стоит самостоятельно проводить какие-нибудь расчеты, даже по показанным выше формулам. Потому что все это лишь приблизительные выкладки, которые надо подтвердить учетом различных факторов.
  2. Монтаж вентиляции проводить своими руками можно. Здесь нет больших проблем, но надо понимать, что все вышеописанные системы имеют свою сложность сборки. Особенно это касается вентиляции с рекуперацией, в которой присутствует калорифер. Этот вариант лучше предоставить специалистам.
  3. Несколько слов о рекуперации с калорифером. Необходимо отметить, что стоят такие системы недешево, поэтому на себестоимость сооружения каркасного дома их приобретение будет влиять обязательно. При этом в процессе эксплуатации в холодное время года надо быть готовым к определенным тратам денежных средств на потребление энергоносителя. Но все это компенсируется комфортным тепловым и влажностным режимом внутри помещений. К тому же в таком каркасном сооружении  будет также тепло, как в кирпичном.
  4. Сегодня производители рекуператоров предлагают автономные системы в виде мини-блоков. Их устанавливают прямо в стену каркасного дома. В таком приборе установлен нагревательный элемент, работающий от электричества, и вентилятор. Последний загоняет свежий воздух с улицы, нагревая его при этом.
  5. Если в доме построен камин, то в этой комнате сооружать вентиляционный вытяжной канал нет необходимости. Дымоход камина легко справляется с нагрузками по отсосу воздуха, даже если он не работает. Главное – держать открытой заслонку внутри дымохода.
  6. В активно используемых помещениях каркасного дома, а это кухня, туалет и ванная, надо вытяжные каналы устанавливать обязательно. При этом помещения на первом и втором этажах можно объединить одной вертикальной трубой. Рекомендуется подключение к вентиляции на втором этаже делать не горизонтально уложенной трубой, а с отводом и поднятием канала вертикально на 0,5-1 м параллельно основному воздуховоду, после чего и проводить врезку.
  7. В кухне рекомендуется организовать естественный отток через вмонтированную в стену вентиляционную шахту. А также установить кухонную вытяжку над плитой рециркуляционного типа. То есть, с отводом отработанного воздуха и паров от приготовления пищи за пределы помещения через стену или окно, но не в вентиляцию.
  8. В неотапливаемых помещениях и на улице надо воздуховоды утеплить. Выводить их лучше выше конька кровли. Если в каркасном доме используется принудительная система, тогда это делать необязательно.

Экономичное и простое решение

Всем привычна и знакома схема естественного воздухообмена в помещениях, до сих пор доминирующая в жилых зданиях. Привлекательной стороной этого решения является простота и дешевизна её создания, возможность установить компоненты собственными руками, не являясь специалистом в монтаже вентиляционных систем. Она простит ошибки исполнителя, и если конструкция способна действовать, она будет удовлетворительно работать даже при неидеальной компоновке и сборке.

Для этого не требуется значительных затрат на оборудование и дорогостоящие материалы. Функционирование поддерживается естественным путём, благодаря разнице в плотностях лёгкого тёплого воздуха и более тяжёлого – холодного. Отсутствие механизмов для искусственного создания давления и принудительного воздухообмена исключает текущие эксплуатационные расходы, связанные с энергообеспечением системы. В доме с периодическим посещением, безотказная и не требующая затрат естественная вентиляция выглядит безусловным достоинством.

Как сделать вентиляцию в каркасном доме своими руками

Что такое каркасный дом? Это фундамент, на котором собирается каркас из деревянных брусов или металлических профилей, между элементами закладывается утеплитель, и вся конструкция с двух сторон обшивается плотным материалом: фанерой, гипсокартоном и прочими. Конечно, проводится финишная отделка.

Обязательно возводятся перегородки по такому же принципу, а также устанавливаются перекрытия и крыша. Если каркасный дом одноэтажный, то проблем с обустройством вентиляции возникнуть не должно. Вот пошаговая инструкция, как сделать вентиляцию в каркасном доме своими руками (схема и последовательность проведения операций).

  1. Еще на стадии проектирования надо сделать расчеты, касающиеся воздухообмена, а соответственно и размерных параметров вентиляционных каналов. Если обустраивается принудительная вентиляция, тогда надо будет сразу подсчитать и мощность устанавливаемых вентиляторов.
  2. Самая простая схема – приточно-вытяжная. Для этого в первую очередь еще на стадии сооружения каркасного дома между обшивками устанавливаются пластиковые трубы. Для вытяжки – вертикальная, для притока – горизонтальная.
  3. Первая устанавливается в перекрытие, сопряженное с чердаком. Этот воздуховод обязательно выводится выше кровельного покрытия минимум на полметра. Оптимальное месторасположение – кухня или санузел. А лучше провести установку двух воздуховодов из двух разных комнат.
  4. Вторая устанавливается в нижней части стены любого помещения, или проводят монтаж нескольких труб в разных жилых помещениях.
  5. Остается только снаружи дома установить вентиляторы на приточные каналы, а на вытяжные врезать приборы на уровне чердака.
  6. Все вентиляторы запитываются к бытовой электрической сети напряжением 220 вольт.

Если каркасный дом – это многоэтажное строение, то вытяжную трубу укладывают в одну из перегородок, лучше центральную. От нее во все комнаты делаются ответвления, которые закрываются по стенам декоративными решетками. Главное – все вентиляционные отверстия должна располагаться под потолком.

Что касается приточных каналов. То здесь все остается по-прежнему – в нижних частях стен в каждом помещении. Монтаж вентиляторов проводится по каналам. Единственное отличие – это один мощный вентилятор на вытяжной трассе.

Устройство вентиляции

Простая вентиляция в каркасном доме позволяет не только регулировать показатели влажности и поддерживать оптимальную температуру воздуха, но и выводить из помещения различные раздражители для дыхания, которыми могут выступать остатки строительных материалов, пыль, бытовая химия.

Простейшая вентиляция в каркаснике.

При устройстве естественной вентиляции в каркасном доме своими руками обязательно должен создаваться перепад давления, в ином случае воздушные массы просто не будут перемещаться по вертикальному стояку. Правильно организованная вентиляция поможет обновлять воздух в комнате без дополнительных дорогостоящих приборов.

На заметку
Обращайте внимание и на сечение и длину канала. Длина должна быть не менее 6 метров, сечение – не менее 100 на 100 мм

В ином случае вентиляция будет работать слабо из-за недостаточного ускорения воздуха.

Особенности вентиляции

Система вентиляции в каркасном доме имеет несколько особенностей:

  • Вентиляционный канал в конструкцию можно встроить во время возведения каркасного дома, что способствует ускорению процесса строительства;
  • Вентиляция часто реализуется посредством укладки труб разного диаметра (для создания перепада давления). Оптимальным вариантом является использование труб из пластика. Применение такого материала позволет улучшить эффективность обмена воздуха;
  • Нежелательно в каркасных домах использовать элементы вентиляции, выполненные из металла. Дерево плохо контактирует с данным материалом, в итоге конструкция начинает терять свои уникальные теплоизоляционные свойства.

Все стенки каналов вентиляции в обязательном порядке должны иметь ровную и гладкую структуру. Любые неровности могут спровоцировать снижение тяги воздуха

Важно также соблюдать нормы по диаметру каналов, в ином случае это может привести к возникновению непроходимости воздушных масс

Система вентиляции каркасного дома своими руками на работоспособность проверяется с помощью спичек, свечки или зажигалки. Просто поднесите пламя к вентиляционному каналу, если оно отклонится в сторону вентиляции – она работает правильно.

Для усиления эффективности вентиляции стен каркасного дома можно использовать специальные вентиляторы. Такая система способна будет переносить до 30 кубометров воздуха за час. Чаще всего подобные системы устанавливают в помещения, где воздухообмен необходим в большей степени, например, в ванной.

Если вы решитесь использовать вентилятор, заранее подумайте о расположении электрических проводов. Если в помещении слишком высокая влажность, можно устранить ее, комбинируя естественные и искусственные вентиляционные системы. Комбинированная система является менее затратной.

Воздухообмен в каркасном доме

Современные постройки — практически герметичные сооружения благодаря пластиковым окнам, защите стен и пола, натяжным потолкам. Установить правильный микроклимат во всех помещениях здания — первостепенная задача жильцов. Определить, нужна ли вентиляция в каркасном доме, можно по следующим признакам:

  1. Ощущается духота.
  2. Свежий воздух отсутствует.
  3. Запахи застаиваются.
  4. Стены сыреют.
  5. Появилась плесень.

Если все признаки налицо, проблему нужно решать. Монтаж вентиляции уже после строительства здания — мероприятие дорогостоящее. Если она не была заложена изначально, то это ещё и трудновыполнимый процесс. Перед переоборудованием дома нужно выбрать подходящий тип системы. Есть два вида:

  1. Естественная. Работает за счёт разницы давления между улицей и домом, и для её организации не привлекаются дополнительные технические средства.
  2. Принудительная. Для работы требуется установка приборов улучшения тяги. Она может быть одиночной или состоять из нескольких приборов.

Вентиляция в каркасном доме самостоятельно: пошаговая инструкция

Как самому установить вентсистему в каркасном доме? На самом деле в решении этой задачи нет ничего сложного и при правильном подходе справиться с ней сможет абсолютно каждый человек. Схема естественного воздухообмена помещений разрабатывается еще при проектировании строения. В стенах необходимо предусмотреть стальные каналы или каналы из кирпича с выходом через крышу. Диаметр шахт и дымоходов бывает разным: 140 х140 мм, 270х140 мм и более.

Устройство механической вентиляционной системы включает в себя этапы:

  1. Выполнение расчетов воздухообмена дома, сверяясь с актуальными санитарно-гигиеническими нормами;
  2. Выбор системы вентиляции – приточной, вытяжной, приточно-вытяжной;
  3. Разработка схемы на плане здания, с нанесением на него мест расположения оборудования и трассировки воздуховодов;
  4. Приобретение необходимого оборудования и монтаж;
  5. Настройка системы.

Монтажные работы начинаются после того как готов каркас и выполнена внешняя отделка здания. В специальные отверстия в коробке устанавливаются трубы, монтируется канальный вентилятор. В обязательном порядке все стыки должны обрабатываться и герметизироваться монтажной пеной.

До застывания монтажной пены система должна находиться в покое. После того, как изоляция приобрела нужную прочность, выполняется монтаж воздушных фильтров, элементов управления, шумопоглотителей и другого оборудования.

Пошаговая инструкция по устройству вентиляции в каркасном доме для чайников предусматривает соблюдение следующих рекомендаций:

  • Для снижения уровня вибрации и шума, воздуховоды крепятся к стене и потолку жестким способом;
  • Вентиляционные решетки не должны размещаться в местах постоянного пребывания жильцов дома;
  • Вытяжные системы должны оборудоваться обратными клапанами, а приточные установки – автоматическими клапанами, которые перекрывают движение воздуха в выключенном состоянии.

После завершения монтажных работ проводится проверка работоспособности и эффективности вентиляционной системы. Проще всего для этих целей использовать специальные измерительные приборы, которые анализируют скорость движения воздушных потоков и состав воздуха в помещении.

Стоимость

Ответ на вопрос, сколько стоит система вентиляции в каркасном доме, зависит от целого ряда факторов:

  • Используемого оборудования;
  • Площади дома и количества помещений;
  • Наличия в здании камина, бассейна и т.д;
  • Особенности размещения аппаратуры и оборудования, работа которых негативно сказывается на качестве воздуха в комнатах.

Практика показывает, что разбег цен на вентиляцию в каркасном доме достаточно велик. При самых скромных подсчетах и самостоятельном выполнении всех работ стоимость системы стартует с отметки 25-30 тысяч рублей.

Вентиляционные системы от стороннего подрядчика: получение «под ключ»

При самостоятельном расчете, проектировании и монтаже вентиляционной системы существует большой риск получения в итоге не нужной по функциональности и мощности вентиляции или наоборот ее мощность в результате оказывается недостаточной для обеспечения комфортного микроклимата.

Чтобы не попасть в подобную ситуацию специалисты рекомендуют обращаться за помощью к профессионалам.

Опытные специалисты смогут составить схему вентиляцию с учетом особенностей каждого помещения в доме, подобрать необходимое оборудование, выполнить монтажные и пусконаладочные работы. На стоимость вентиляции в каркасном доме «под ключ» влияет сложность и сочность работ. Например, под сложностью понимают необходимость в приглашении промышленного альпиниста.

Цены на вентиляцию для каркасного дома «под ключ» могут варьироваться в зависимости от региона и компании-подрядчика. Средняя стоимость работ по России находится в пределах 50-70 тысяч рублей для дома площадью 100 кв.м.

Особенности монтажа принудительной вентиляции

  • Сборка коллекторов приточной, вытяжной системы. Это называется – центральным узлом. Он будет находиться на чердаке и оборудуется механическими приборами (вентиляторами).
  • К коллектору приточной вентиляции подводится напорная труба. Ее прокладывают в перекрытия между этажами. Установку коллектора можно организовать на чердаке. В напорный воздуховод прокладывают отводы, которые соединяют приточный вентканал с вентрешетками в потолке.
  • От коллектора вытяжного канала в дом прокладывают второй канал. Он также монтируется в перекрытиях или под подвесным потолком. От вытяжного канала монтируются отводы, которые соединяются с решетками вывода отработанного воздуха.

Вентиляционные решетки, предназначенные для притока воздуха, оборудуются специальными шторками. Благодаря этому можно проследить за направлением потока воздуха. Благодаря шторкам легко отрегулировать объем приточного воздуха.

Кто должен дышать: дом или человек?

Миф о дышащих домах и дышащих стенах был бы смешным, если бы не был повсеместно распространён. Надо отдать должное маркетологам строительных компаний и компаний, производящих стройматериалы – они потрудились на славу. Теперь неидеальные свойства материалов и некачественные работы можно называть по-другому:

  • гигроскопичность, то есть свойство намокать (а потом высыхать), называют способностью забирать излишнюю влагу из воздуха и отдавать её обратно,
  • щели, неидеальное прилегание кирпича, цементных блоков, бревна, бруса и т.д., обусловленные низким качеством материала или некачественными работами можно назвать микропроветриванием,
  • брак окон или некачественную установку – аналогично,
  • и так далее.

И вся эта лапша находит благодарные уши.

Реальность же, не искажённая маркетинговыми слоганами, была и остаётся одна:

  • дышать должен человек, а не дом,
  • любой современный, качественно построенный дом, не только каркасный, обеспечивает высокую герметичность, защищает внутренние помещения от наружней температуры, осадков и других воздействий, в том числе не пропускает вовнутрь наружный воздух,
  • микроклимат в доме обеспечивает система вентиляции.

Углубляться в построение сложных систем вентиляции мы с вами не будем, а вот основные базовые принципы рассмотрим.

Оптимальный выбор воздухообмена: приточно-вытяжной

Так как обе эти системы (активная и пассивная) имеют свои достоинства и недостатки, была создана система, объединяющая их в одну. Она получила название приточно-вытяжной. На сегодняшний день эта вентиляция является самой эффективной и недорогой.

Один выход для воздуха

В ее состав входят:

  • блок распределителя
  • каналы притока
  • каналы оттока
  • фильтры
  • вентиляторы

Блок распределителя состоит из двух частей, он представляет собой механизм с установленными вентиляторами. Первая часть отвечает за приток свежего воздуха и его распределение по комнатам, а вторая за отток использованного наружу.

Один вход и один выход для воздуха приточно-отточной вентиляции

Таким образом приточно-вытяжная система имеет один приток и один отток наружу, с установленными вентиляторами и фильтрами. Между притоками имеется сложное разветвление каналов по помещениям.

Как правильно сделать вентиляцию в каркасном доме своими руками

Чтобы сделать вентиляцию собственноручно, смотрим план:

  1. Подготовка чертежа.
  2. Монтаж к стенам.
  3. Установка труб.
  4. Фиксация клапанов.
  5. Крепление воздухозаборников.
  6. Герметизация.
  7. Утепление.

Схема принудительной либо естественной вентиляции начинается с чертежа плана дома. На проекте наметьте каждый этаж. При этом не обязательно придерживаться высочайшей точности. Главное, чтобы было ясно, где находятся окна, двери и комнаты.

Устройство принудительной системы выглядит сложно, поскольку требуется установка электрощита. Он может находится в кладовке либо подвальном помещении. Схема вентиляции предполагает выход на каждую комнату. Учитывается расположение солнечной и теневой стороны.

Для эффективной расстановки вентиляторов не обойтись без анализа температуры. К примеру, возле техники она значительно выше. Однако не устанавливаются вентиляционные отверстия вблизи окон. Система создана для человека, поэтому важен близкий контакт с жителями.

Пример:

  • на кухне – над столом;
  • в зале – возле дивана;
  • спальня – над кроватью;
  • рабочая комната – возле кресла.

В доме наверняка найдутся места, в которые редко заходят. Их можно оставить без внимания.

Основные узлы вентиляции:

  • воздуховоды;
  • решетки;
  • каналы;
  • датчики;
  • вентиляторы.

Крепление воздуховодов осуществляется несколькими способами:

  • стойки;
  • уголки.

Крепление делается к стене либо потолку. Второй вариант является подходящим, если в доме низкий потолок. В остальных случаях применяются крепежи на стенах.

Особенности подбора и размещения вентиляционного оборудования для вентиляции каркасного дома:

  1. Энергоэффективность систем отопления, вентиляции и кондиционирования следует обеспечивать за счет применения приточно-вытяжных вентиляционных систем с механическим побуждением, с утилизацией теплоты удаляемого воздуха (п. 11.3  СП).
  2. Вентиляторы (в том числе канального типа), фильтры, клапаны, шумоглушители и др. оборудование следует выбирать по расчетному расходу воздуха с учетом подсосов и потерь через неплотности:
    • в оборудовании — по данным завода-изготовителя или по расчету (по классу герметичности А согласно 7.11.8);
    • в воздуховодах вытяжных систем и приточных систем — в соответствии с требованиями 7.11.8 (согласно ГОСТ Р ЕН 13779 плотными класса герметичности В).
  3. Оборудование вытяжных систем, удаляющих воздух с резким или неприятным запахом (из уборных, курительных комнат и др.), не допускается размещать в общем помещении для вентиляционного оборудования вместе с оборудованием для приточных систем (п. 7.9.14 СП).
  4. Через жилые комнаты, кухни, а также через квартиры жилых многоквартирных зданий не допускается прокладывать транзитные воздуховоды систем, обслуживающих помещения другого назначения (п. 7.11.10  СП).
  5. Воздуховоды, в которых возможны оседание или конденсация влаги или других жидкостей, следует выполнять с уклоном не менее 0,005 в сторону движения воздуха и предусматривать дренирование (п. 7.11.14  СП).
  6. Все воздуховоды, их соединительные элементы, клапаны, фильтры и другая арматура, а также воздухораспределители, решетки и т.п., используемые в системах воздуховодов, должны изготовляться из негорючих материалов. Применение горючих материалов допустимо только (п. 13.2.2 СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом»):
    • в системах воздуховодов, в которых температура воздуха не превышает 120 °С;
    • в горизонтальных воздуховодах, обслуживающих один этаж.
  7. В системах вентиляции с температурой перемещаемого воздуха ниже 120 °С допускается применение воздуховодов из горючих материалов (любой группы горючести), за исключением вертикальных воздуховодов, проходящих через междуэтажное и чердачное перекрытия; указанные участки вертикальных воздуховодов должны выполняться из негорючих материалов (п. 13.2.4 СП 31-105-2002).
  8. Трубы и вентиляционные короба необходимо прокладывать под балками или между элементами каркаса. Размер отверстия в балках (например, при выполнении электропроводки к вентиляторам системы вентиляции) не должен быть больше четверти высоты балки. Стойки с вырезами или отверстиями, превышающими треть их глубины, следует укреплять, для чего с одной стороны стойки прибивается брусок толщиной 38 мм или металлическая накладка.

Выводы и полезное видео по теме

Независимо от того, какой тип вентиляции решил установить в своем жилище владелец каркасного дома, он должен со всей ответственностью отнестись к ее обустраиванию.

Правильно спроектированная система вентиляции обеспечит долгие годы комфортного проживания жильцов, а ошибка при расчетах или строительстве, неправильный выбор оборудования принесут массу неудобств.

Расскажите о том, как сооружали вентиляционную систему в собственном каркасном доме. Не исключено, что вы владеете технологическими тонкостями, которые очень пригодятся посетителям сайта. Пожалуйста, оставляйте комментарии, задавайте вопросы, делитесь фото и полезными сведениями в находящемся ниже блоке.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
