Схема воздуховодов подвальной вентиляции
Приточный канал выводится за фасад подвала, устраивается с забором отверстия сеткой. Его обратный вывод, по которому поступает воздух, опускается к полу на дистанцию полметра от последнего. Для минимизации образования конденсата приточный канал необходимо теплоизолировать снаружи, особенно его «уличную» часть.
Чтобы выяснить потери давления в системе прямых воздуховодов, нужно знать скорость воздуха и использовать этот график (+)
Воздухозаборник вытяжки размещается у потолка, в противоположном от точки расположения приточного отверстия конце помещения. Размещать отверстия вытяжки и приточного канала на одной стороне подвала и на одном уровне бессмысленно.
Поскольку нормативы жилстроительства не допускают использования вертикальных каналов естественной вытяжки под принудительную вентиляцию, заводить на них воздуховоды нельзя. Случает, когда расположить приточный и вытяжной каналы забора-сброса воздуха по разным сторонам погреба невозможно (имеется лишь одна фасадная стена). Тогда необходимо развести точки воздухозабора и сброса по вертикали на 3 метра и более.
Установка воздуховодов
Вентиляция погреба не может быть организована без вентиляционной системы, которая включает в себя приточный и вытяжной воздуховоды. Выполняются они, как правило, из нержавеющих материалов:
- оцинкованной стали;
- асбеста,
- пластика.
Существуют еще воздухопроводящие трубы из жести, но этот материал не практичен из-за того, что не противостоит механическим повреждениям.
Воздуховоды бывают круглыми или прямоугольными.
Приточная труба (на схеме №1) служит для подачи свежих воздушных потоков в подвал для хранения продуктов или в погреб. Забор воздуха находится на высоте, превышающей нулевую отметку здания примерно на 50-80 см. Заканчивается приточный воздуховод в погребе на отметке выше пола на 40-60 см. При этом располагается он в противоположном углу по диагонали от вытяжной трубы, в целях максимального захватывания циркуляцией объема помещения.
Оборудование для устройства вентиляционной системы
Устройство вентиляции погреба предполагает использование асбестоцементных, пластиковых или оцинкованных стальных труб.
Асбестоцементным трубам не страшна коррозия, они не боятся морозов и чрезмерной влажности, поэтому имеют продолжительный срок эксплуатации. Они отличаются большой длиной, из-за чего воздуховод можно соорудить из одной трубы, без состыковки нескольких отрезков.
Оцинкованные стальные трубы отличатся малой массой, невысокой ценой, к тому же их легко монтировать. Если в процессе установки не будет повреждено цинковое покрытие, такие трубы в сырых помещениях прослужат довольно долго.
Самыми часто используемыми при организации системы вентилирования являются пластиковые трубы. Их гладкая внутренняя поверхность способствует наилучшему прохождению воздушных потоков.
Они не ржавеют и не нуждаются в очистке, а срок эксплуатации пластиковых труб достигает 20 лет. При этом их цена существенно ниже, чем труб из иных материалов.
Как определить диаметр труб
Для расчета диаметров вентиляционных каналов необходимо учитывать размеры помещения и принятые нормативы.
Проводить расчеты специалисты рекомендуют, следуя такому правилу: при площади подвала в 1м2 необходимо 26 см2 площади канала воздуховода.
То есть на каждый 1 м2 площади подвала нужна труба с сечением в 13 см.
Необходимое сечение трубы определяется по такой формуле:
(S погреба × 26) ÷ 13.
Например, если площадь подвала равняется 8 м2, то понадобится труба сечением 16 см – (8×26) = 208÷13 = 16 см.
Если планируется монтаж однотрубной системы, то диаметр труб должен быть несколько больше. В нашем примере диметр желательно будет увеличить до 17 см.
Виды
Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.
Естественная приточная вентиляция
Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.
Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.
При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.
Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.
Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.
Естественная вытяжная вентиляция
Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.
- Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
- Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.
Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.
Принудительная
Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:
- Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
- Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
- Архитектура дома не предусматривает высоких вентиляционных труб;
- В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.
Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.
Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.
Приточно вытяжная вентиляция с рекуперацией тепла
Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.
Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.
В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.
Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.
Виды вентиляции подвала
Естественная вентиляция
Различают 2 типа вытяжки: естественная вентиляция подвала и принудительная. Первую обустраивают по умолчанию. Если ее мощности недостаточно, преобразуют схему, включая в нее вентилятор или механические устройства, улучшающие тягу.
Естественная вентиляция
Она использует только эффект создания тяги при перепаде температуры на улице и в погребе. Циркуляция осуществляется самостоятельно, электрические или механические приспособления не требуются. Схема включает:
- продухи – сделать несколько отдушин в погребе следует при закладке фундамента;
- приточку – труба подающая воздух;
- вытяжной канал – труба, выводящая нагретый воздух.
Плюсы очевидны: она независима от электричества, очень проста в монтаже своими руками, заметно дешевле в обслуживании. Однако большую мощность система развить не может. Кроме того, она тем эффективнее, чем выше разница в температурах, поэтому летом, например, тяга в системе намного ниже. Это не составляет проблемы для кладовки, но уже в мастерской или бойлерной воздух становится спертым и сырым.
Чтобы естественная вентиляция обеспечивала хороший воздухообмен, при обустройстве учитывают следующее:
- в идеале труба должна быть строго вертикальной, углы и изгибы снижают тягу;
- верхнюю часть вытяжки утепляют, чтобы предупредить появление конденсата и опрокидывание тяги;
- вытяжная труба должна возвышаться над коньком крыши на 20–25 см;
- рекомендуется закрывать выходное отверстие колпаком;
- приточка вводится через фундамент;
- входное отверстие труб закрывают металлической сеткой;
- диаметры у приточной и вытяжной трубы одинаковые;
- регулируется тяга с помощью заслонок.
В небольшом погребе допускается сооружать однотрубную вентиляцию.
Принудительная вентиляция
Вентилятор для погреба
Чтобы обеспечить постоянную тягу при любых условиях, система включает вытяжной вентилятор для погреба. В зависимости от того, где он установлен, различают 3 вида вытяжки:
- вытяжная – устройство ставят в нижней трети канала;
- приточная – вентилятор монтируется на выходе притирочной трубы;
- приточно-вытяжная – приборы монтируют на входе вытяжки и выходе приточки.
Такую систему ставят, если площадь подвала велика или используется он нетрадиционным образом. Преимущества следующие:
- оптимальная тяга, не зависящая от погодных условий;
- возможность точно регулировать воздухообмен в зависимости от частоты использования подвала;
- независимость от сложности – допускаются изгибы и повороты труб;
- возможность дополнительного оборудования – вентиляция может включать очистительные устройства для воздуха, блоки для подогрева, автоматику для лечения, включения регулировки воздухообмена.
Недостатки таковы:
- более высокая стоимость;
- система зависит от электричества и дороже в обслуживании.
Схемы
Схем, по которым выполняется обустройство вентилирования подвала, три:
- стандартная система с одной трубой для вытяжки воздуха;
- установку двух труб — для отвода и поступления воздуха;
- принудительная аэрация.
Выбирают одну из схем в зависимости от типа подвального помещения, его расположения.
В яме
Для небольших погребов с отдельным выходом на поверхность вентиляция делается из одной трубы, которая позволяет устроить циркуляцию так, как это необходимо. Температура воздуха в погребе всегда плюсовая, даже зимой.
Более тёплые слои поднимаются вверх, по вытяжной трубе уходят наружу. На их место приходят холодные воздушные массы, поступающие через приточные клапаны в двери или люке, а затем, по законам физики, опускаются вниз, к полу. По мере прогревания воздух снова прогревается, устремляется вверх, и цикл повторяется.
Для подвала площадью не более 10 кв. м берут трубу не менее 16 см в диаметре, делают её двухканальной.
Совет
Для эффективной циркуляции воздуха вентиляционный канал устанавливают на противоположной от входа стене, а воздушная среда в подвале полностью обновляется.
В гараже
Гараж нуждается в вентиляции так же, как любое помещение. Правильно организованная аэрация выводит из помещения вредные выхлопные газы, токсичные испарения, препятствует образованию конденсата на стенах и в смотровой яме. Автомобиль своевременно просушивается, металлические поверхности защищены от ржавчины.
Способы устройства вентиляции в гаражном помещении:
Естественная вентиляция. Перфоратором вырезаются отверстия в стене: одно для поступления свежего воздуха на расстоянии 10–15 см от пола. Другое — для вывода отработанного воздуха в 10 см от потолка на противоположной стороне. Заводится за крышу минимум на полметра.
В проёмы вставляется асбестовая или пластиковая труба, щели заделываются цементным раствором. Снаружи отверстия труб прикрываются решётками для защиты от грызунов и мусора.
- Принудительная вентиляция. Поступают по принципу естественной, но с установкой вентиляторов в проёмы. Такая система эффективнее, но дороже. Для подземных гаражей способ — единственно возможный.
- Комбинированный способ, когда совмещают принудительную вентиляцию с естественной. Воздух подаётся приточной трубой, а отвод осуществляется вентилятором.

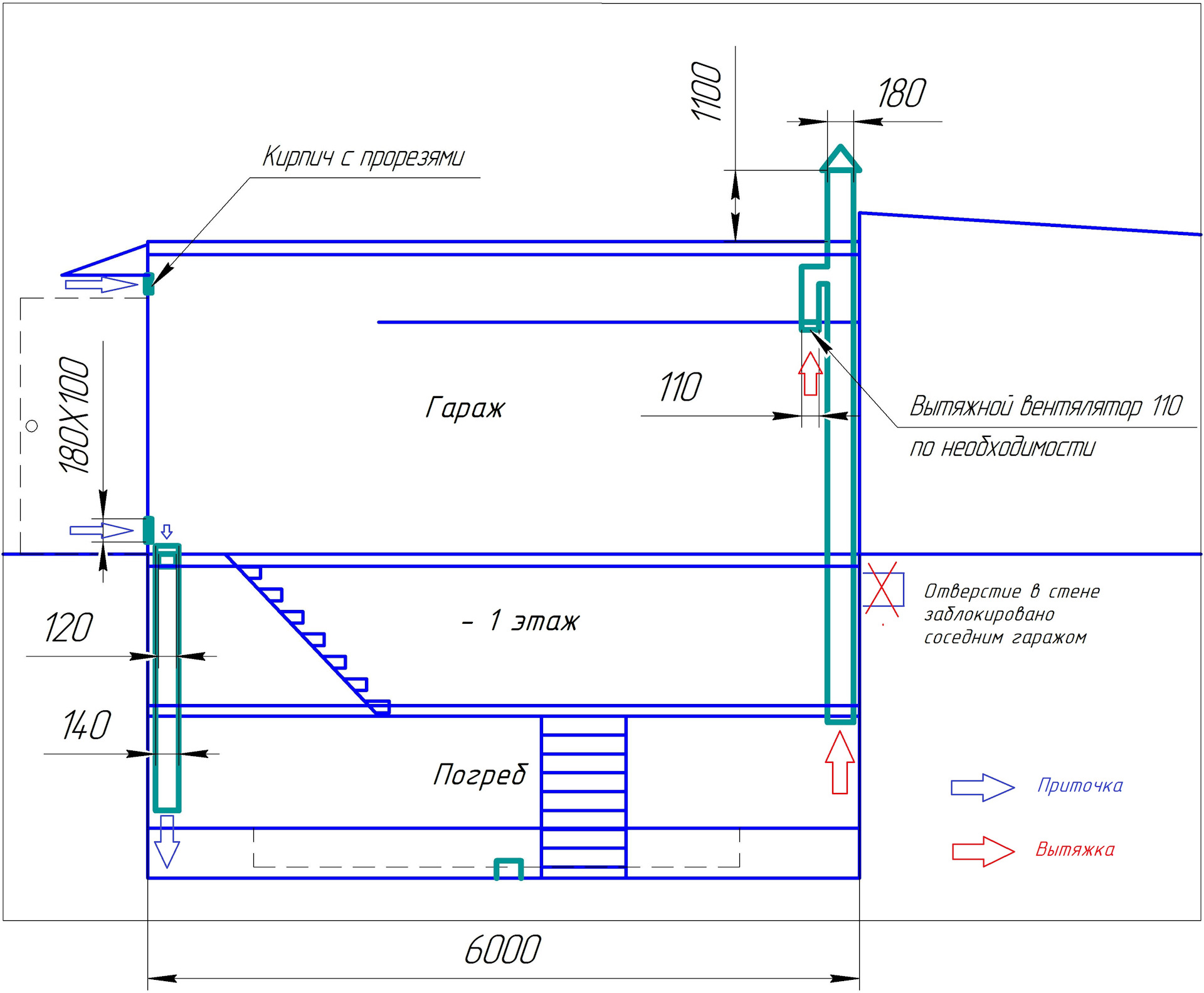

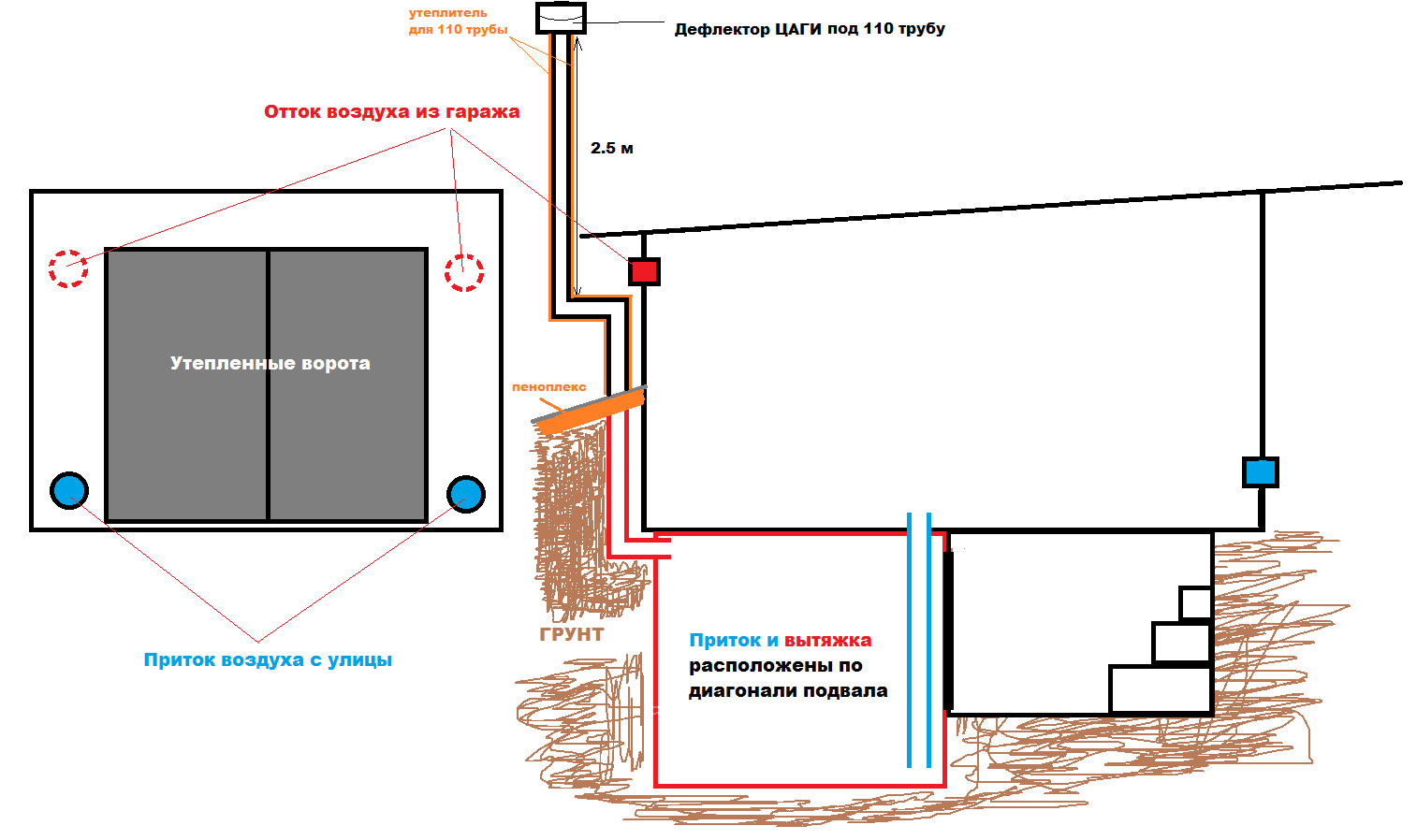

В яме гаража
Вентиляция в гаражном подвале выполняет непрерывную подачу свежего воздуха, выводит неприятные запахи, влагу и испарения, предупреждает появление конденсата, что препятствует порче техники.
Воздухообмен обеспечивается естественным и принудительным типом вентиляции. Оба способа имеют свои достоинства и недостатки:
- Первая проста в установке, не требует больших расходов, но недостаточно эффективна, если помещение слишком большое.
- Вторая более надёжная, но требует покупки вентилятора.
Правила обустройства естественной вентиляции:
- Трубы проводят в противоположных углах. Вытяжную трубу выводят сквозь пол и крышу гаража или вдоль любой стены протяжённостью не менее 3 метров. При этом край трубы находится на метр выше уровня гаража, дополнена дефлектором для улучшения тяги.
- Край входной трубы размещают на 35–55 см выше уровня пола подвала и на расстоянии не менее 2 метров от пола к потолку.
Предлагаем к просмотру видео о вентиляционной системе в яме гаража:
В частном доме
Обустраивая вентиляцию подвала, находящегося в доме, учитывают площадь помещения. Для небольшого пространства с отдельным выходом на улицу достаточно установить естественную вентиляцию с одной трубой.
Если в погребе нет отдельного входа, обеспечивают воздухообмен двумя трубами в противоположных углах. Они выводятся следующими способами:
- Вытяжную шахту проводят с наружной стороны здания, длина составляет 2 м от заборного отверстия. Край приточной трубы размещается на уровне цоколя.
- Если другие постройки мешают выводу, воздуховод прокладывается сквозь крышу, при этом край вытяжки находится выше конька.
Как правильно сделать вентиляцию в подвале
Чтобы своими руками правильно сделать вентиляцию в погребе, нужно обратить внимание на следующие моменты:
- Если система устанавливается в уже готовом доме, в потолке необходимо сделать специальное отверстие;
- Через него в подвал опускается труба и крепится к потолку Она в последствии и будет вытягивать воздух.
- Ее часть, которая находится с внешней стороны погреба поднимается на уровнем земли (или крыши) минимум на 1500 мм.
- Приточный канал устанавливается с противоположной стороны. Для нее так же проделывают отверстие в крыше, а в подвале ее конец располагают на расстоянии 25 см от пола.
- На поверхности приточный канал не должен выступать больше, чем на 25 см от крыши или земли.
- Ее необходимо закрыть дефлектором.
- При наличии в доме печи или камина, вытяжная труба должна находиться рядом с дымоходом.
Закладка труб в процессе возведения погреба
Самый лучший вариант, это когда вентиляция для погреба устанавливалась во время строительства под домом. Принцип в целом не отличается от установки вентиляции в готовом помещении, но труба получается скрытой.
- Во время строительства воздуховод прокладывают вдоль угла. Нижний ее край находится в 150 см от пола.
- Весь воздуховод проходит сквозь дом, через чердак и выходит на крышу. Он должен быть на 50 см выше конька.
- Приточный канал, как и в других случаях, находится в противоположном углу. Чтобы понять какой должна быть длина этой трубы, отталкивайтесь от того, что приточная труба минимум на 1 м ниже вытяжной. Она выходит на улицу из фундамента и должна быть на 80 см выше уровня земли.
Монтаж воздуховодов и оборудования в готовом погребе для сложных систем
Устройство принудительной вентиляции в погребе устанавливается в тех случаях, когда более простой системы недостаточно. Такое случается, например, если помещение слишком большое. Приточная система вентиляции делится на два вида: автоматическая и механическая.
Основной элемент этой конструкции — канальный вентилятор большой мощности. Срок службы вентилятора для вентиляции подвала зависит от технических характеристик, мощности устройства и направления воздуха.
Вывод приточной и вытяжной трубы для простых систем
Вентиляцию погреба можно устанавливать и в уже готовом погребе. Она бывает нескольких вариантов, и монтаж каждого из них мы рассмотрим отдельно.
Система с одним каналом воздуховода, это самый простой вариант. В этом случае не предусмотрена установка приточной трубы. Хоть многие и критикую этот метод, он имеет как свои достоинства, так и недостатки. Простота установки и низкая стоимость, очевидные преимущества вентиляции с одной трубой. Но в то же время, свежий воздух в подвал практически не поступает, и с полноценной системой вентиляции этот вариант не сравнить.
Именно поэтому все профессионалы рекомендуют устанавливать систему с двумя каналами воздуховодов. Как вентиляция с двумя трубами устанавливается в погребе:
- Вытяжная вентиляция. Воздуховод должен находиться в углу помещения. С помощью перфоратора делаем в стене отверстие нужного размера и горизонтально вставляем в нее трубу.
- Далее с наружной стороны прикрепляем к ней уголок и вставляем вертикально вторую трубу. Она должна быть выше уровня земли минимум на 50 см.
- Пространство между горизонтально установленной трубой и стеной нужно закрыть с помощью монтажной пены.
- Чтобы влага не попадала в воздуховод, на нее нужно установить защитный зонтик.
- Приступаем к внутренней части приточной трубы. Так же устанавливаем уголок и горизонтально прикрепляем трубу. Она должна находиться от пода на 20-30 см. Прикрепить ее к стене нужно с помощью кронштейнов с зажимами.
- Теперь приступает к установке приточной трубы. Принцип работы примерно тот же.
- С противоположной стороны подвального помещения делаем еще одно отверстие, вставляем в него горизонтальную трубу и делаем вертикаль с наружной стороны здания. Как правило, она должна быть выше уровня крыши на 50 см.
- Эту трубу нужно обязательно утеплить перед установкой.
- Зажимными кронштейнами крепим ее к стене. На верх тоже нужно установить защитный зонтик, чтобы избежать попадания влаги.
Дефлектор для вентиляции в погребе: как сделать устройство своими руками
Принцип работы дефлектора состоит в том, что воздушные потоки, рассекаясь о диффузор, создают в вентиляционной трубе повышенную тягу, за счет чего осуществляется циркуляция воздуха. Использование дефлекторов позволяет сэкономить на электроэнергии, а также увеличить эффективность работы принудительной системы вентиляции. Кроме того, такая конструкция может успешно использоваться и в системе естественного типа.
Различают несколько типов дефлекторов. Рассмотрим самые популярные из них.
ASTATO – дефлектор, который может работать от электродвигателя или от ветра. Конструкция устройства подразумевает наличие специального датчика, который автоматически отключает механическую тягу при достаточной силе ветра. Такой вариант устройства выгодно использовать в тех случаях, когда силы ветра не всегда хватает для обеспечения нормальной циркуляции воздуха. Электродвигатель в таких моделях является достаточно экономным, так что можно не переживать по поводу перерасхода энергии.
Дефлектор-флюгер – вращается исключительно за счет силы ветра, хорош тем, что может подстраиваться под любое направление воздушных потоков. К недостаткам можно отнести то, что входящие в состав конструкции подшипники нуждаются в регулярной смазке и периодической замене. Кроме того, если вы используете такой дефлектор в схеме вентиляции погреба, то учтите, что при низких температурах его механизм может замерзнуть.

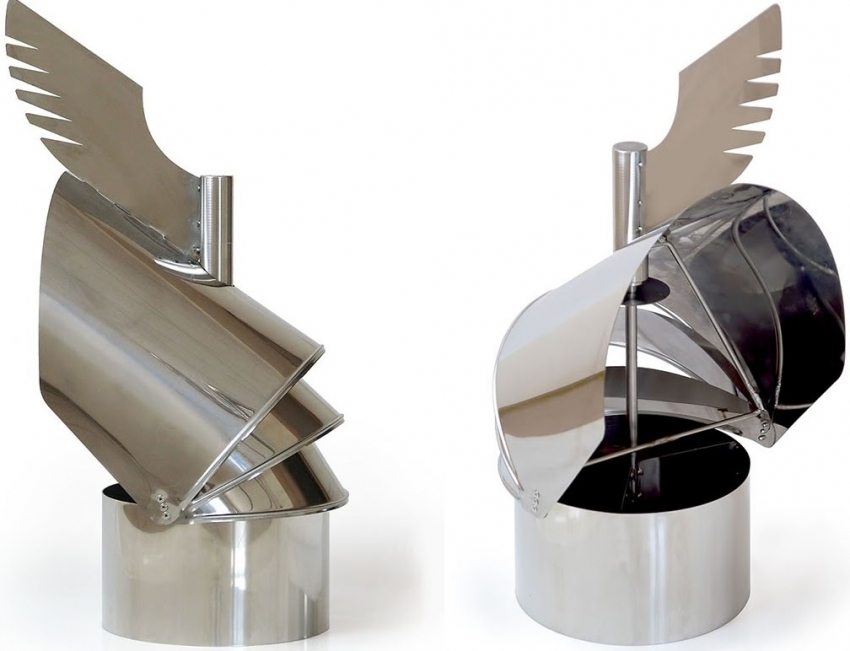

Дефлектор-флюгер
Статический дефлектор – относительно новая модель, которая характеризуется наличием эжектирующего вентилятора. При относительно высокой стоимости обладает такими преимуществами, как пониженный уровень шума при работе, высокая эффективность, отвод влаги из системы.
Ротационная турбина – устанавливает в местности со стабильным сильным ветром, поэтому такая конструкция не пользуется большой популярностью.
Кроме этого, существуют шарообразные и Н-образные дефлекторы, дефлекторы Григоровича и другие варианты. Выбор модели зависит от особенностей вентиляционной системы и местности, в которой располагается подвал.

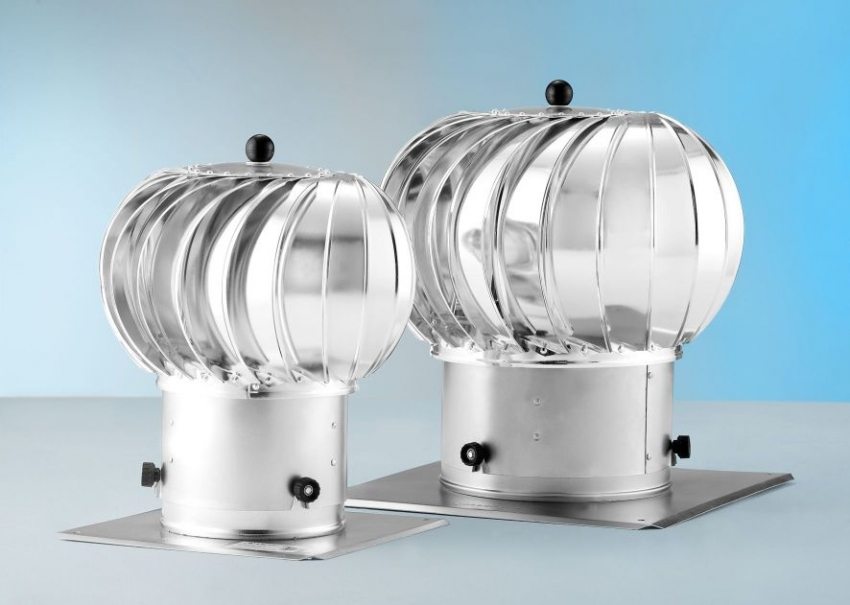

Ротационные вентиляционные дефлекторы
Изготовление дефлектора своими руками
Данное устройство чаще всего изготавливается из листов оцинкованной или нержавеющей стали, а также из пластика. Пластиковые модели дешевле, чем их стальные аналоги, и привлекательнее выглядят, но не могут похвастаться долговечностью. Кроме того, пластиковые дефлекторы очень чувствительны к высоким температурам, поэтому не стоит устанавливать их в том случае, если вентиляционная система совмещает в себе функции дымохода.
Перед тем как приступить непосредственно к изготовлению дефлектора, необходимо рассчитать его параметры. Высота дефлектора рассчитывается по формуле: H = 1,7xD, в которой D – это диаметр вентиляционной трубы. Ширина колпака равна диаметру, умноженному на 1,8, а ширина диффузора – диаметр, умноженный на 1,3.
Чертежи вентиляционного дефлектора своими руками выполняют на картоне или плотной бумаге, после чего по ним вырезают детали из металла или пластика. Для работы вам понадобятся следующие инструменты и материалы:
- бумага или картон для чертежей;
- ножницы по металлу для вырезания деталей;
- лист металла или пластика;
- маркер или строительный карандаш;
- дрель со сверлами различного диаметра.
Эскиз дефлектора: d — диаметр трубы; d1 = d*1,26; d2 = d*1,7; h = d; h1 = d*0,7; h2 = d*0,25; D = d*2; H = d*1,2
Также рекомендуется при работе использовать средства индивидуальной защиты, то есть специальные очки и перчатки. Само изготовление дефлектора производится в следующем порядке:
- Контуры изделия переносятся с чертежа на лист металла. Сюда входят развертки колпака, внешнего цилиндра, стоек и диффузора.
- При помощи ножниц по металлу данные части вырезаются.
- Соединение частей между собой осуществляется при помощи заклепочного пистолета.
- Готовый дефлектор устанавливается на оголовке трубы и закрепляется хомутами.
При устройстве вентиляции в погребе, монтаж дефлектора является очень ответственным моментом. Установку устройства лучше всего производить вдвоем, так как работы обычно проводятся на высоте. Сначала на выходе вентиляционной трубы закрепляется нижний цилиндр конструкции. Делается это при помощи хомутов либо специальных болтов с дюбелями. После этого к цилиндру крепится диффузор, поверх которого устанавливается защитный колпак. Места соединения частей при помощи болтов рекомендуется дополнительно обработать специальным антикоррозийным составом.
На схеме вытяжки в погребе дефлектор занимает очень важное место, поэтому его сборке и монтажу необходимо уделять особое внимание

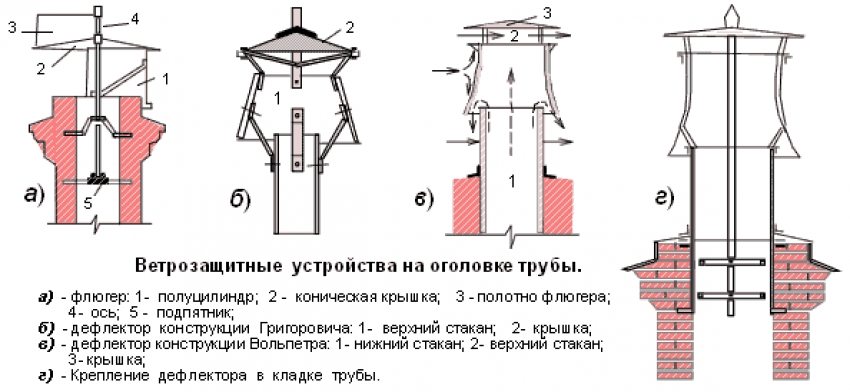

Конструкции различных дефлекторов вентиляционных труб
Вентиляция погреба одной трубой
Самый простой способ создания вентиляции погреба одной трубой, когда устанавливается лишь вытяжка, без так называемого приточного канала. У этого способа вентилирования, есть как свои плюсы, так и минусы. Минусы прежде всего связаны с низкой производительностью вентиляции, из-за недостатка поступающего воздуха в погреб.
Поэтому, лучше всё-таки использовать двухтрубную систему вентиляции, обеспечив помещение двумя воздуховодами для подачи и удаления воздуха. Трубы для вентиляции погреба можно брать изготовленные из разных материалов, в том числе из пластика, асбеста и оцинкованного металла.
Расчет вентиляции погреба
Перед тем как начать модернизацию существующей вентиляции в погребе или создавать новую систему вентилирования, очень важно определиться с материалами для изготовления воздуховодов и с диаметром последних. Про материалы для изготовления воздуховодов было сказано выше, теперь что касается их сечения
Для того чтобы эффективно отводить влажный воздух с погреба и подавать своевременно свежий его приток, сечение вентиляции должно быть правильно определено. Следует знать, что диаметр вытяжной трубы, необходимо подбирать таким образом, чтобы он был в несколько раз больше, чем площадь погреба.
К примеру, для вентиляции погреба площадью в 10 м², необходима будет вытяжная труба диаметром не менее 20 на 20 сантиметров. Это самый простой пример расчета диаметра воздуховодов для вентиляции погреба.

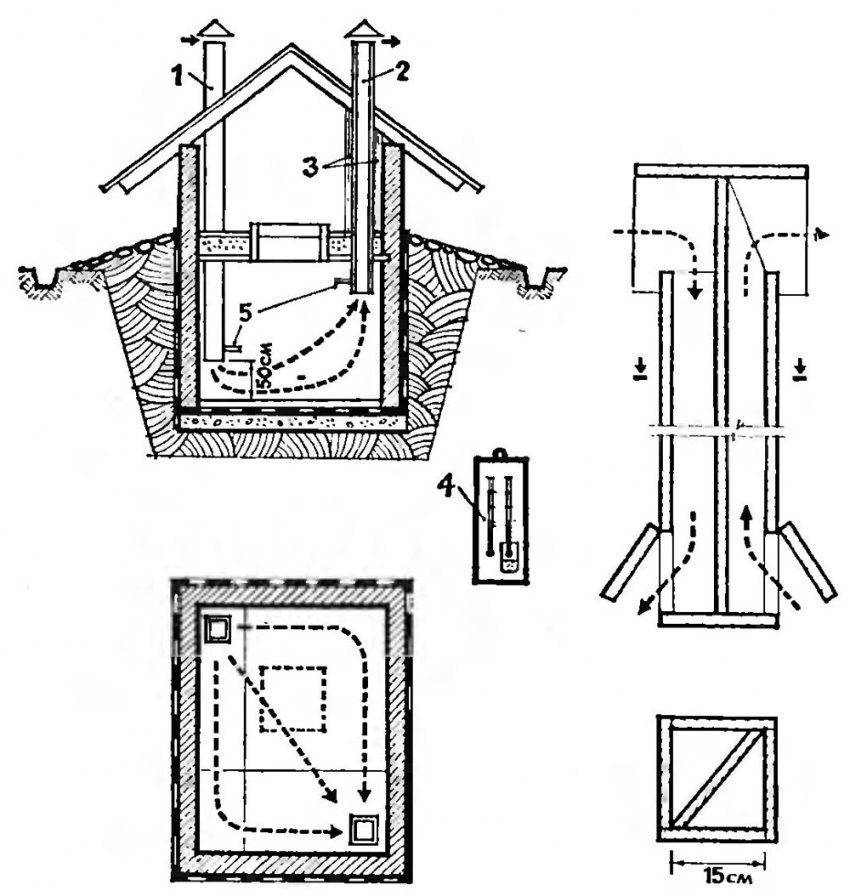

Вентиляция погреба с двумя трубами
Как работает вентиляция погреба? Принцип работы вентиляции предельно прост — по одной трубе воздух извне поступает внутрь помещения, а по другой — покидает его.
Если бы все так было просто — наверное не стоило бы начинать писать данную статью, а потому — рассмотрим тонкости и нюансы как делается вентиляция своими руками.
Теоретически, диаметры или точнее сказать площадь сечения приточной и вытяжной труб должны быть равными. Будем считать это первым правилом эффективной вентиляция в погребе. Данное условие обеспечит равномерный обмен воздуха внутри, предотвратит переохлаждение зимой и исключит застой воздуха летом.
Второе правило, как сделать вентиляцию в погребе — максимально удалить друг от друга вытяжную и приточную трубы.. В идеале — располагаться они должны в противоположных углах. Это обеспечит максимальный охват помещения и исключит образование зон с застоявшимся воздухом.
Третье — располагайте трубы на разной высоте. Как известно, движение воздуха происходит за счет разряжения, которое создается за счет размещения выходного отверстия приточной трубы гораздо ниже вытяжной.
Четвертое правило, по которому работает вентиляция в погребе — высота трубы над поверхностью земли должна быть не менее полутора метров. В случае размещения над подвалом еще одного помещения (например, гаража) — вытяжная труба должна быть обязательно выше конька крыши. При этом варианте приточная труба может располагаться даже в цоколе здания. Не забудьте позаботиться об ограничении доступа к воздуховоду. Сетка или решетка не пропустят в подвал ни мелких грызунов, ни любопытных птиц. Зонтик на вытяжной трубе или дефлектор — не только не дадут проникнуть внутрь дождю и снегу, но и создадут в системе дополнительную тягу.
Пятое — вентиляция не любит препятствий. Это означает, что следует стремиться к минимальному количеству поворотов, изгибов и изменений диаметра вытяжной и нагнетательной труб.
Шестое правило, на которых работает вентиляция в погребе забота о её теплоизоляции. Это исключит образование конденсата внутри трубы и, как следствие, — попадание его в подвал.
Возможны варианты, когда роль вытяжной трубы играют люки (лазы) в подвалы. С определенной периодичностью их оставляют открытыми и воздух обновляется, а вентиляция происходит уже за счет помещения, расположенного выше или непосредственно за счет улицы.
Вытяжной вентилятор для вытяжки
