Как правильно сделать вентиляцию в сарае

Что влияет на расчет схемы?

На расчет схемы влияют:

1. Объем помещения. Чем он больше — тем производительнее должна быть вентсистема. В помещениях с большим объемом естественные системы вентиляции уже не справляются, и нужно использовать только приточные.
2. Количество свиней. Чем больше голов будет содержаться — тем больше кислорода им потребуется.
3. Климатические особенности региона. В первую очередь нужно учитывать средние температуры в разное время года и количество и частоту осадков (которые могут влиять на влажность). В холодных регионах кроме вентсистемы обязательно нужно обустраивать и мощные системы отопления. В регионах с повышенной влажностью — надо либо делать мощную вентсистему, и/или в дополнение к ней ставить осушители.
4. Местоположение свинарника. Если помещение будет стоять на открытой местности не в низине — можно использовать естественную систему (если поголовье будет небольшим). В остальных случаях (помещение прикрыто от ветра другими зданиями или деревьями, или находится в низине) — нужно делать только принудительную систему.
5. Направление ветра. Постройка должна стоять торцом к подветренной стороне.

Как рассчитать?

Главный критерий — кратность воздухообмена. Она должна составлять:

• зимой: до 4-5 раз в час;
• летом: 10-15 раз в час.

То есть зимой за 1 час воздух в помещении должен обновиться 4-5 раз.

Для расчета производительности вентсистемы нужно:

1. Высчитать объем помещения: площадь умножить на высоту потолка.
2. Объем умножить на максимальную нужную кратность — в нашем случае на 15.
3. В идеале — сделать небольшой запас производительности.

Приведем пример расчета: у нас есть свинарник с площадью 100 м² и высотой потолка в 2.3 м. Определяем его объем: 100 х 3 = 300 м³.

Теперь 300 умножаем на 15 = 4500. Столько «кубов» воздуха наша вентиляция должна обеспечивать за 1 час при максимальной нагрузке.

Важность вентиляционной системы

Если вы серьёзно подошли к такому нелегкому делу, как содержание кур, будьте готовы уделить массу времени и усилий для изучения всех аспектов предстоящего занятия. Каждый опытный птицевод хорошо знаком с тем фактом, что показатели яйценоскости сильно зависят от состояния здоровья птиц. Чаще всего они ухудшаются в холодную пору года, когда на животных воздействует холодный ветер, сквозняки и прочие опасности.

Однако, чтобы подхватить опасную «болячку», необязательно часами переохлаждаться на улице. В большинстве случаев куры заболевают именно в птичнике, что объясняется многими факторами. Помещение с плохой вентиляцией — основное место локализации вирусов и опасных микроорганизмов. Если птица долго находится в таком месте, то, скорее всего, она серьёзно заболеет и, возможно, погибнет.

В зимний период появляется ещё одна опасность — сквозняки. Каждая несушка, которая подвергается такому влиянию, может «подхватить» опасный вирус, заболеть и перестать нести яйца. В результате у фермера возникнет масса дополнительных проблем.

Чаще всего зимние холода негативно влияют на цыплят. Из-за слабого иммунитета последние не способны справляться с возбудителями инфекций и болезней, поэтому желательно размещать в птичнике брудер или инкубатор. Такие конструкции смогут обеспечить надёжную защиту от холода на весь зимний период. Если же здание довольно тёплое, и на него не воздействуют сквозняки, достаточно разобраться, как правильно сделать вентиляцию в курятнике, и ваши курочки будут в безопасности.

Кстати, хорошая вентиляция — незаменимый элемент комфортного существования птиц и в летнее время. Не секрет, что животные тяжело справляются с сильной жарой, поэтому искусственное проветривание — вполне хорошее решение для борьбы с проблемой.

Независимо от предназначения фермы и вида животных, которые будут на ней выращиваться, ещё на этапе составления чертежей принято создавать подходящую схему вентиляции, учитывая правила и расчеты. Такой фактор определяет будущее здоровье и сохранность птиц при их пребывании в постройке. Кроме улучшения яйценоскости и других жизненных показателей, правильная вентиляционная система обеспечивает:

• регулярную очистку помещения от избыточной влаги;
• утилизацию вредоносных бактерий, которые содержатся в воздухе;
• очистку птичника от пыли;
• утилизацию аммиачных соединений, которые могут выделяться экскрементами кур;
• поставку свежего воздуха в помещение.

При плохой вентиляции помещения появляется такая неприятность, как повышение влажности. В зимнюю пору года проблема прогрессирует особенно интенсивно. Если вовремя не принять принудительные меры и не обустроить правильную вытяжку, у птиц могут начать развиваться опасные болезни дыхательной системы.

Не секрет, что в зимнюю пору года животные практически не гуляют на улице, а если и гуляют, то всего несколько часов. Тем не менее в птичнике часто образуются грибки и плесень, это происходит по причине повышенной влажности. Также не исключено появление аммиачных соединений, которые содержатся и выделяются помётом.

И для решения неприятной ситуации недостаточно открыть форточки, двери или обустроить дыру в стене. Любые необдуманные действия могут стать причиной потери тепла, что категорически противопоказано для столь уязвимых домашних животных. Поэтому вопросы о вентиляции в сарае своими руками, схемах и пошаговых инструкциях должны волновать каждого начинающего птицевода первым делом.

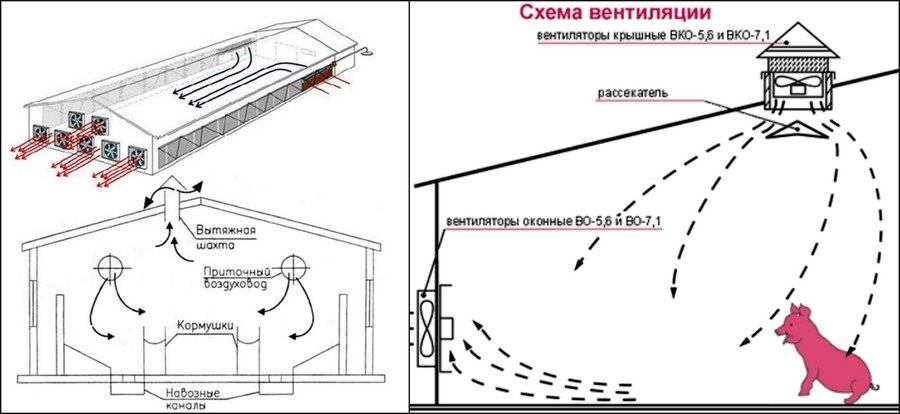

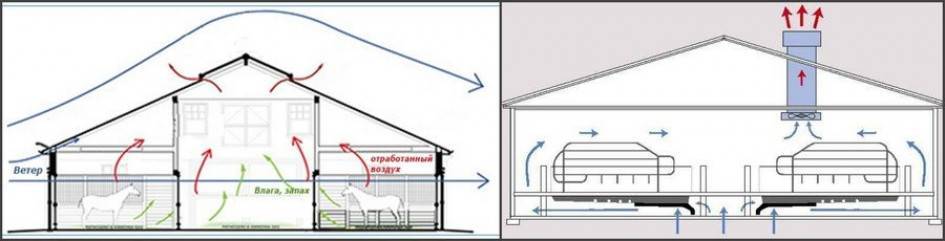

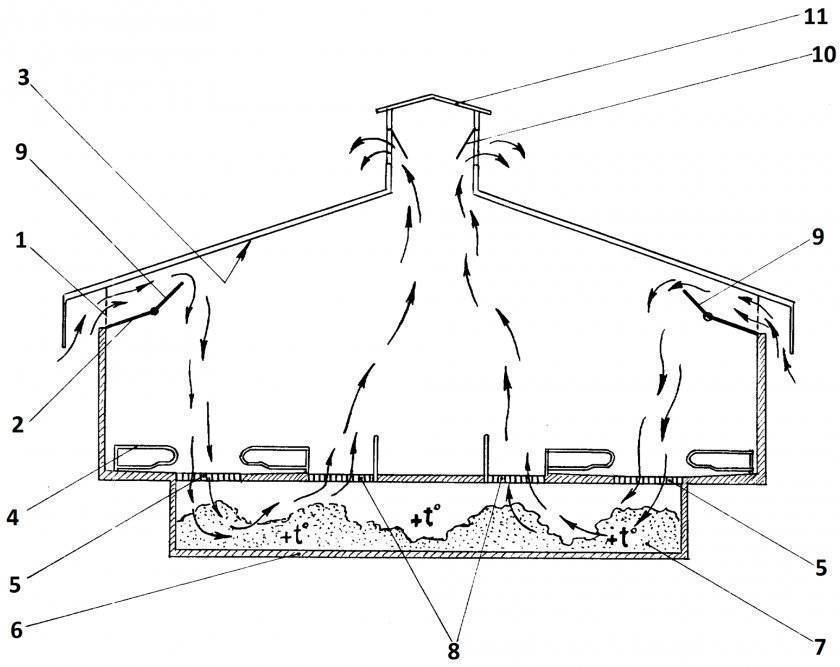

Схема системы в помещении для животных

как устроить приточную вентиляцию

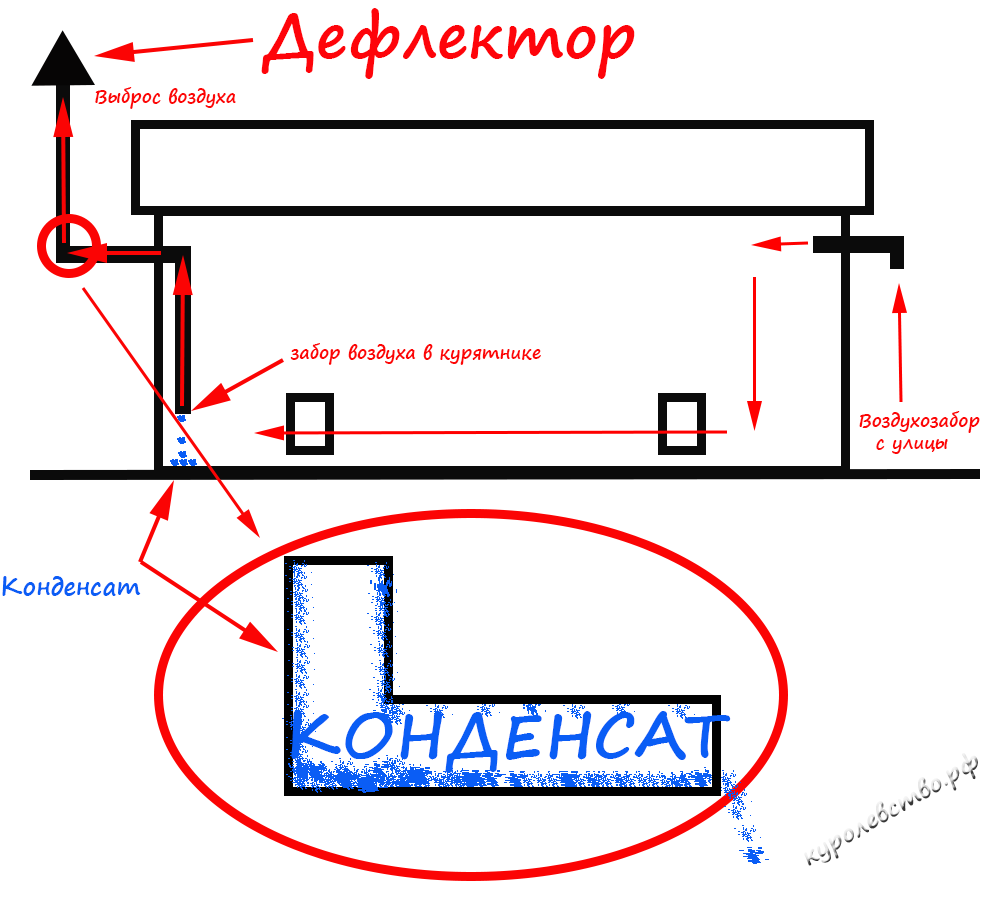

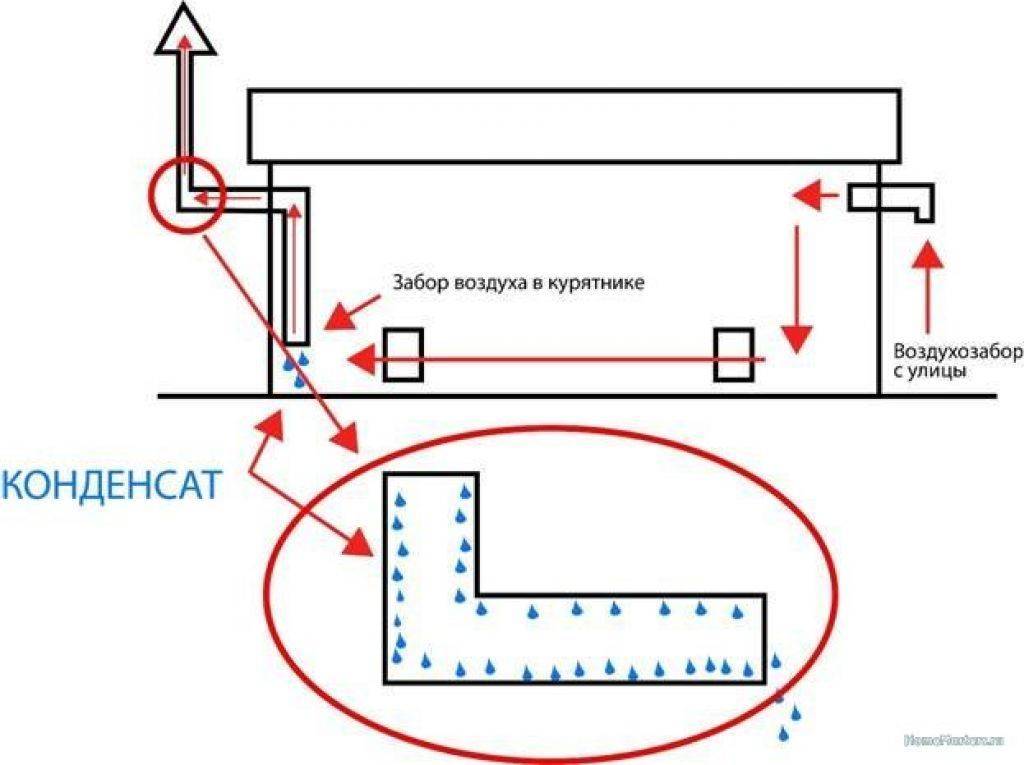

Для кур

Для небольшого поголовья птицы обычно обустраивают приточно-вытяжную систему или естественную вентиляциюкак установить вентиляцию своими руками
Совет

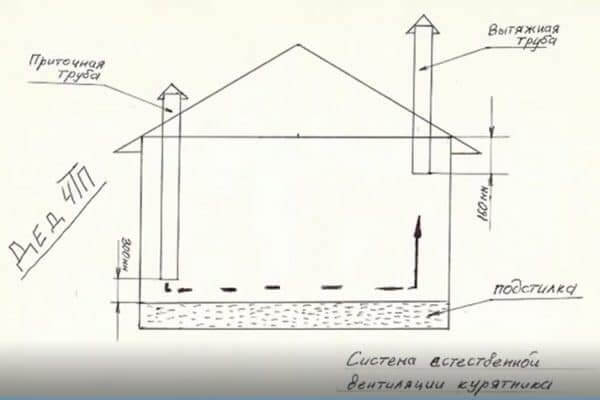

Главное для создания естественной вентиляции в курятниках небольших размеров – это предотвращение сквозняков. Для этого нужно оборудовать над дверью несколько сквозных отверстий, а на противоположной стене помещения – форточку.

1. Для организации вытяжного и приточного канала потребуется 2 ПВХ трубы с диаметром до 0,2 м и длиной не более 2 м.
2. Над местами насестов птицы в стене на уровне 0,3 м от потолка проделывается отверстие под вытяжную трубу.
3. В месте с самым редким посещением поголовья на расстоянии 0,2 м от пола проделывается отверстие под приточный канал.
4. Высота вытяжной трубы должна быть не менее 1,5-2 м от места выхода со стены (каковы особенности монтажа выходов вентиляции?).
5. Для увеличения тяги, предотвращения сквозняка устанавливается дефлектор на отводящем канале.
6. На наружной части труб монтируют зонтики защиты, которые не дают попадать в вентиляционные каналы осадкам.

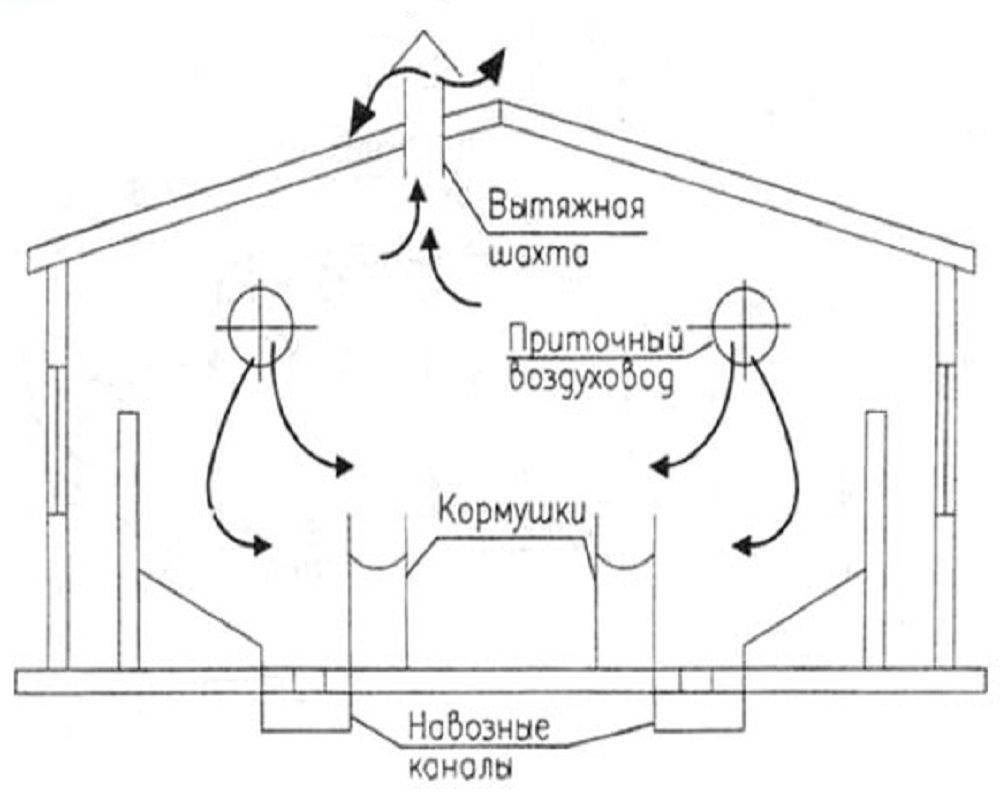

Со свиньями

Сараи для содержания свиней требуют более мощной вентиляции

1. Из пары вентиляторов с расположением возле крыши и в оконном проёме. Главное условие – это соблюдение одинаковой мощности приборов, чтобы не создавалось сквозняков, а воздухообмен был равномерным по всему объёму помещения. Дополнительное преимущество — возможность переключения скорости вращения лопастей в несколько режимов для более эффективного и комфортного применения системы.
2. Установка рассекателей и решёток для подавления сквозняков и защиты лопастей от загрязнения.
3. Пластиковые или металлические трубы в квадратном или круглом сечении должны быть по площади не менее 62 см2 с длиной от 2 м (как сделать вентиляцию из пластиковых труб своими руками?).
4. Проделываются отверстия внизу и вверху стен под воздуховоды, которые с внутренней стороны помещения закроются решётками, а во внешнюю сторону будут выводиться трубами (узнать о важных особенностях установки вентиляции в стене своими руками, а также посмотреть схему прокладки можно здесь).
5. Для надёжной фиксации каналов применяются металлические скобы.
6. Для регуляции интенсивности потока воздуха, его перекрывания требуется установка щитов на входе в каналы.
7. Тяга увеличивается благодаря монтажу дефлектора над воздуховодом, который защищают трубу от мусора, листьев, пыли, грязи.

Внимание
Нужно соблюдать вертикальность расположения воздуховодов, организовать их защиту от атмосферной влаги. При организации вытяжного канала в крыше требуется дополнительное утепление трубы, чтобы устранить зимой появление на её поверхности конденсата из-за разности температур внутри свинарника и снаружи.

Советы профессионалов

Любой неопытный мастер может допустить типичные погрешности при монтаже вентиляции. Если конструкция работает таким образом, что совершенно невозможно избавиться от застоявшегося воздуха либо помещение быстро охлаждается, значит, где-то закралась оплошность при составлении схемы. При планировании и последующем монтаже системы нужно грамотно расположить потоки воздушных масс и рассчитать устойчивость собранной конструкции.

Проверить эффективность вентиляционной системы нетрудно, для этого надо зайти внутрь и провести там некоторое время. Если за истекший период не ощущается нехватки кислорода и не начинается головная боль, то вентиляция работает исправно. В противном случае придётся что-то изменить в конструкции. Таким образом, становится понятно, что вентилирование курятника призвано обеспечивать наплыв чистого воздуха и регулировать уровень влажности и температуры.

Чтобы снизить энергозатраты, которые всё же появятся, конструкция снабжается датчиками, осуществляющими автоматизированный контроль над температурой воздушной среды и влажностью. В этом случае запуск системы вентиляции происходит только при изменении параметров климата в курятнике. Данный вариант также идеален для курятников, имеющих ферментационную подстилку в качестве покрытия пола, так как бактерии при переработке помёта и остатков пищи выделяют большое количество тепла. Чрезмерно высокая температура в помещении может негативно сказаться как на здоровье кур, так и на жизнедеятельности микроорганизмов, живущих в покрытии.

Характерные просчёты при установке.

• Вентиляционные отверстия расположены на соседних друг от друга стенах. В этом случае в стороне напротив стен образуется застой воздушной массы, так как она не может циркулировать под прямым углом. Если помещение курятника имеет форму прямоугольника, то правильным будет расположить окна или отверстия на стенах меньшей длины напротив друг друга.
• Сильный гул при работе вентиляторов. Перед установкой приборы следует проверить на шумность. Куры очень чувствительны к громким звукам и пугаясь, они могут снизить яйценоскость или перестать нестись совсем.
• Слабая конструкция строения. Очень часто хлипкие потолки возведённых курятников ломаются от веса тяжёлых железных воздуховодов. Это типично для построек из дерева имеющим, на первый взгляд, крепкий потолок, но способный напрочь прогнить через несколько лет. Поэтому металлические трубы желательно закреплять у стропил.
• Трубы из металла необходимо утеплять в холодное время года минеральными изоляционными материалами. Имея отличную теплопроводность, металл может в кратчайшие сроки превратить курятник в холодильную камеру даже при закрытых задвижках. В то же время постоянно образующийся конденсат способен замёрзнуть, перекрыв при этом доступ воздуху.

Для того чтобы система проветривания исправно выполняла свои функции, то есть обеспечивала курятник свежим воздухом, не создавая при этом сквозняков и застоя, необходимо придерживаться нижеприведённых условий.

• Периодически рекомендуется очищать курятник от помёта, остатков недоеденного корма и грязной воды. Чистота в помещении, где содержится птица, должна быть в приоритете.
• Регулярно требуется проводить проверки на предмет наличия мелких животных-грызунов и их уничтожение. Присутствие посторонних обитателей может стать причиной беспокойства кур и лишнего засорения воздуха. В некоторых случаях речь может идти о распространении различных заболеваний.

Любой хозяин курятника в индивидуальном порядке принимает решение об установке систем вентиляции и проветривания. Многие и не думают обустраивать курятник, пока не повстречаются с частыми болезнями поголовья или его массовым падежом. Только уже столкнувшись с неприятной ситуацией, птичники начинают выбирать между естественной либо приточно-вытяжной вентиляцией, в дальнейшем сооружая её без особых усилий.

О том, как сделать вентиляцию в курятнике своими руками, смотрите в следующем видео.

Нормы и принципы устройства вентиляции

В нежилом помещении, где будут держать вещи, вентиляционная система должна быть кратной 1. Это означает, что в течение 60 минут воздух в сарае должен полностью поменяться. Вентиляция согласно этой технологии должна иметь производительность, которая превышает объем на 15-30 пунктов. Если внутри будут храниться предметы, которые приходят в непригодность от высокого уровня влажности, кратность циркуляции следует увеличить в полтора или два раза. Подробнее нормы вентиляции склада мы рассмотрели в этом материале.

В случае с небольшими частными хозяйствами, когда в помещении содержатся различные животные – от быков до овец, кратность воздухообмена должна равняться 4. Этот показатель также могут использовать и владельцы мини-ферм, где всего две-три коровы или десять кроликов.

Но для большого количества скота создание оптимальных условий предполагает не только ориентирование на кратность воздухообмена

В этом случае важное значение имеют температура и влажность. Оптимальный уровень влажности – около 80

Определить коэффициент можно с помощью психрометра

Определить коэффициент можно с помощью психрометра.

Уровень показателей будет отличаться для разных животных – к примеру, стандартная температура содержания КРС составляет 8-10 градусов при уровне влажности в 70%. Более детально о вентиляции коровника можно прочесть в другой нашей статье.

Приведенные данные используются в крупных животноводческих комплексах с современными системами вентиляции и отопления. В обычном сарае на дачном участке создать аналогичные условия будет гораздо дороже и сложнее.

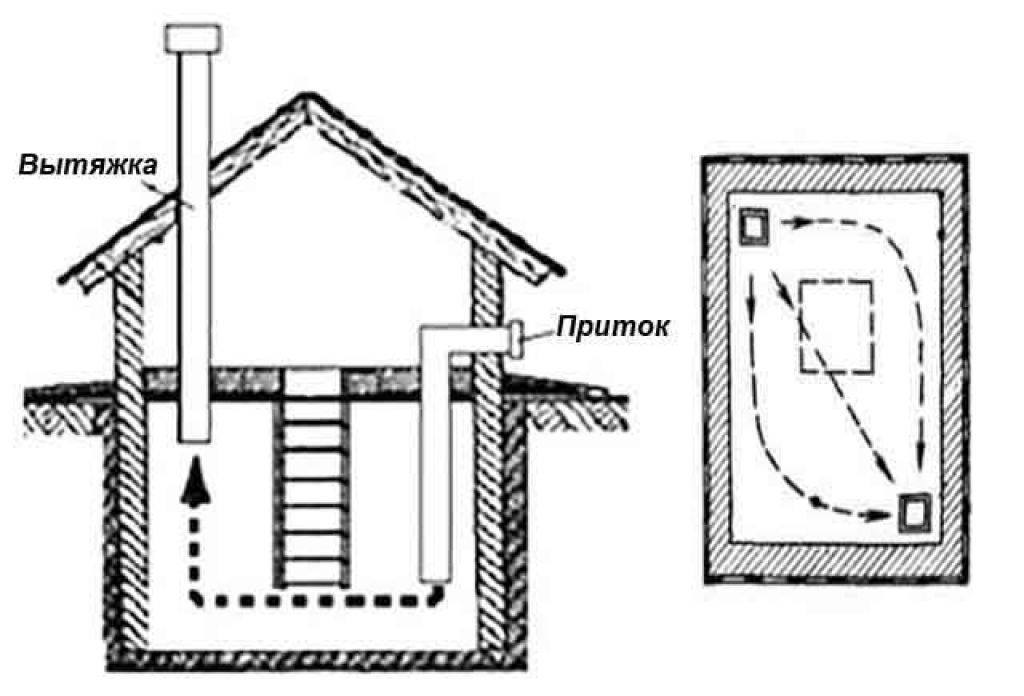

Обустройство естественного воздухообмена

Этот вариант можно назвать самым простым и дешевым, но и наименее эффективным. Ведь естественная вентиляция во многом зависит от расположения здания, а также погодных условий.

Обустроить ее можно следующим образом:

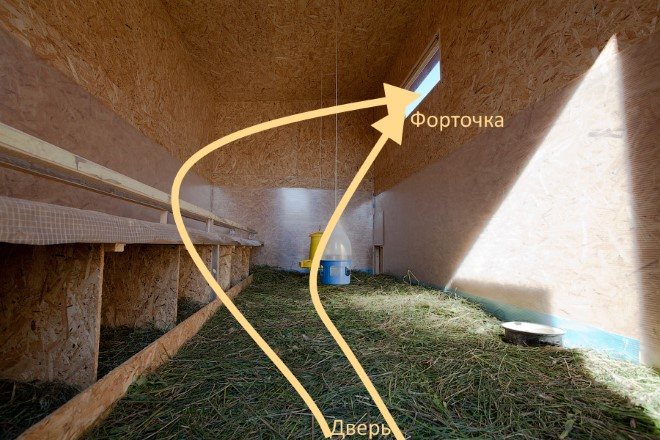

• Приток воздуха обеспечивается через щель под дверью или окно. Также вентиляционная система может включать приточный клапан, размещенный в нижней части стены или решетку в двери.
• В качестве вытяжки желательно использовать трубу, выведенную на улицу через крышу или стену под потолком. Наружное отверстие должно располагаться выше конька крыши. Для улучшения тяги сверху на отверстии следует установить дефлектор.

Но естественная схема вентиляции подходит далеко не для всех помещений. В некоторых случаях она только усугубит проблемы.

Нежелательно выбирать этот способ воздухообмена в следующих случаях:

• Если площадь сарая составляет более 30 квадратных метров.
• Вокруг здания расположены более высокие постройки или же растут ветвистые деревья. Вытяжная вентиляция будет плохо работать если участок, на котором расположен хозяйственный двор, находится в низине.
• Отсутствует фундамент или он не гидроизолирован и не утеплен.
• Внутри помещения высокий уровень влажности. При естественной вентиляции влажность будет повышаться во время осадков еще больше.
• На потолке и стенах здания конденсируется влага, а это значит, что решить проблему можно только с помощью внешнего утепления постройки.

Нежелательно также использовать только этот тип вентиляции, если в помещении будут жить животные круглый год или же храниться предметы, которые боятся плесени.

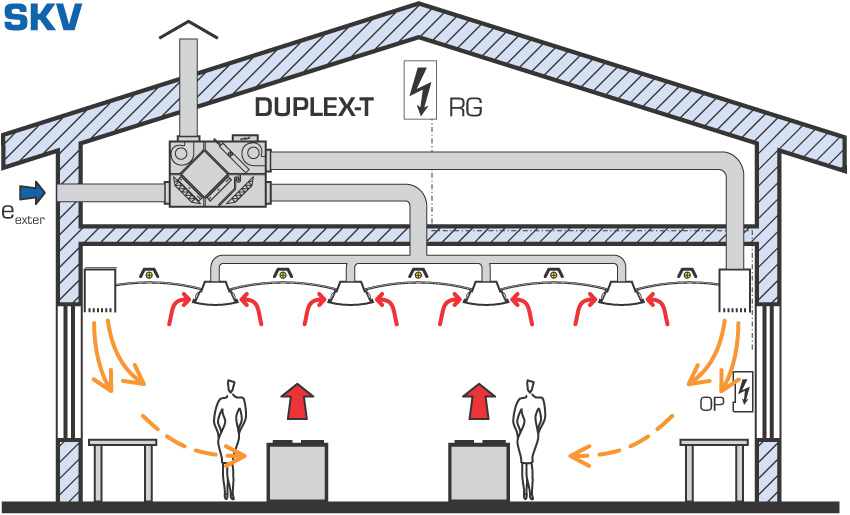

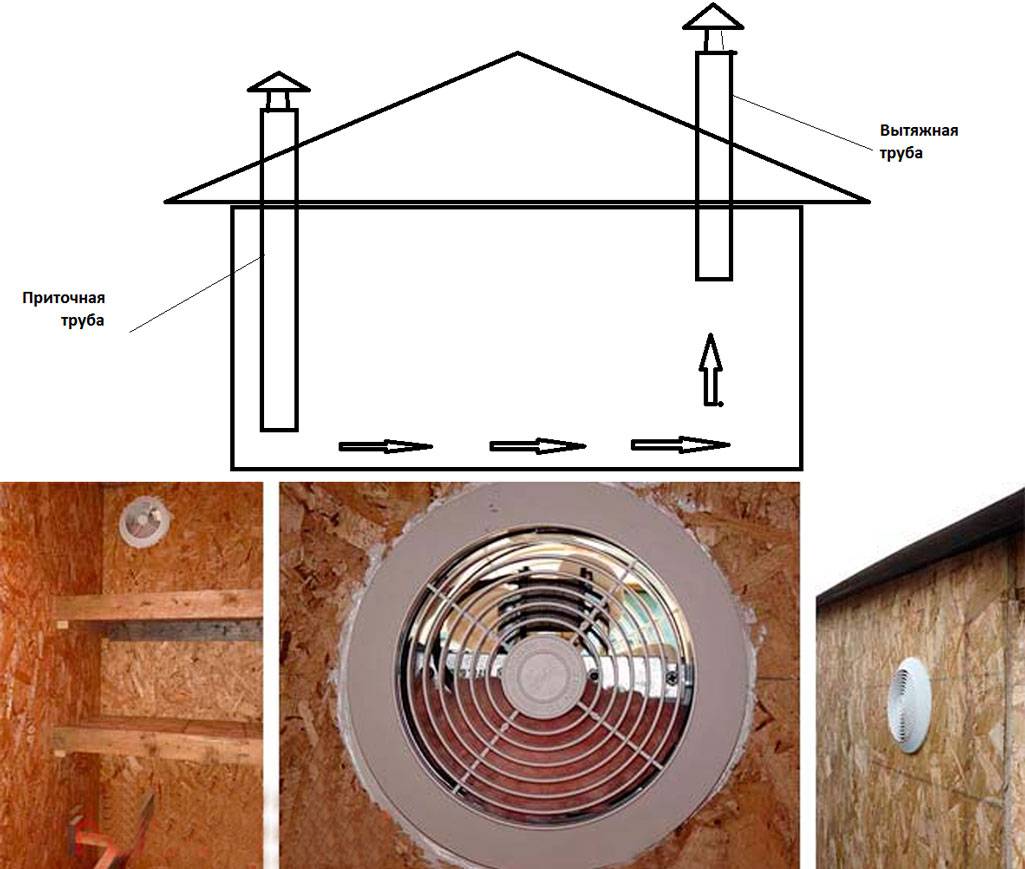

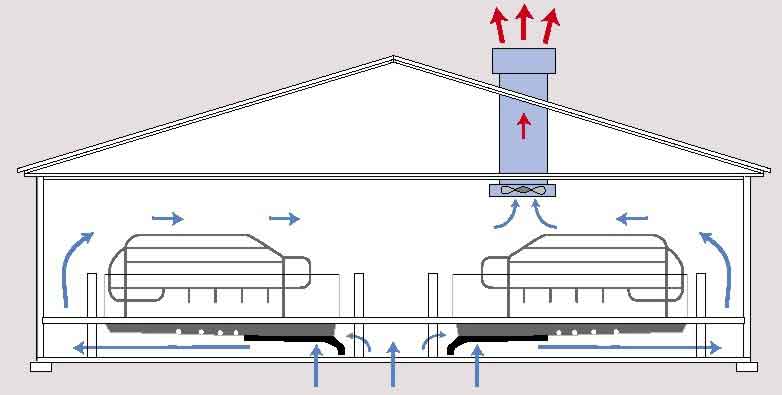

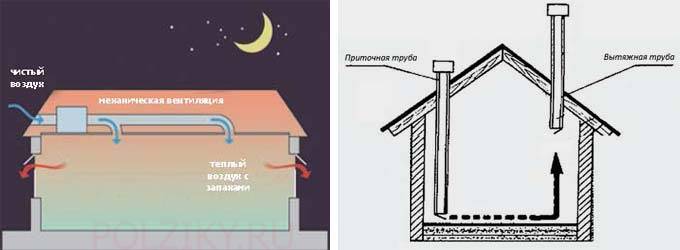

Схема принудительной вентиляции

Механическая система обеспечивает принудительную циркуляцию воздуха независимо от погодных условий.

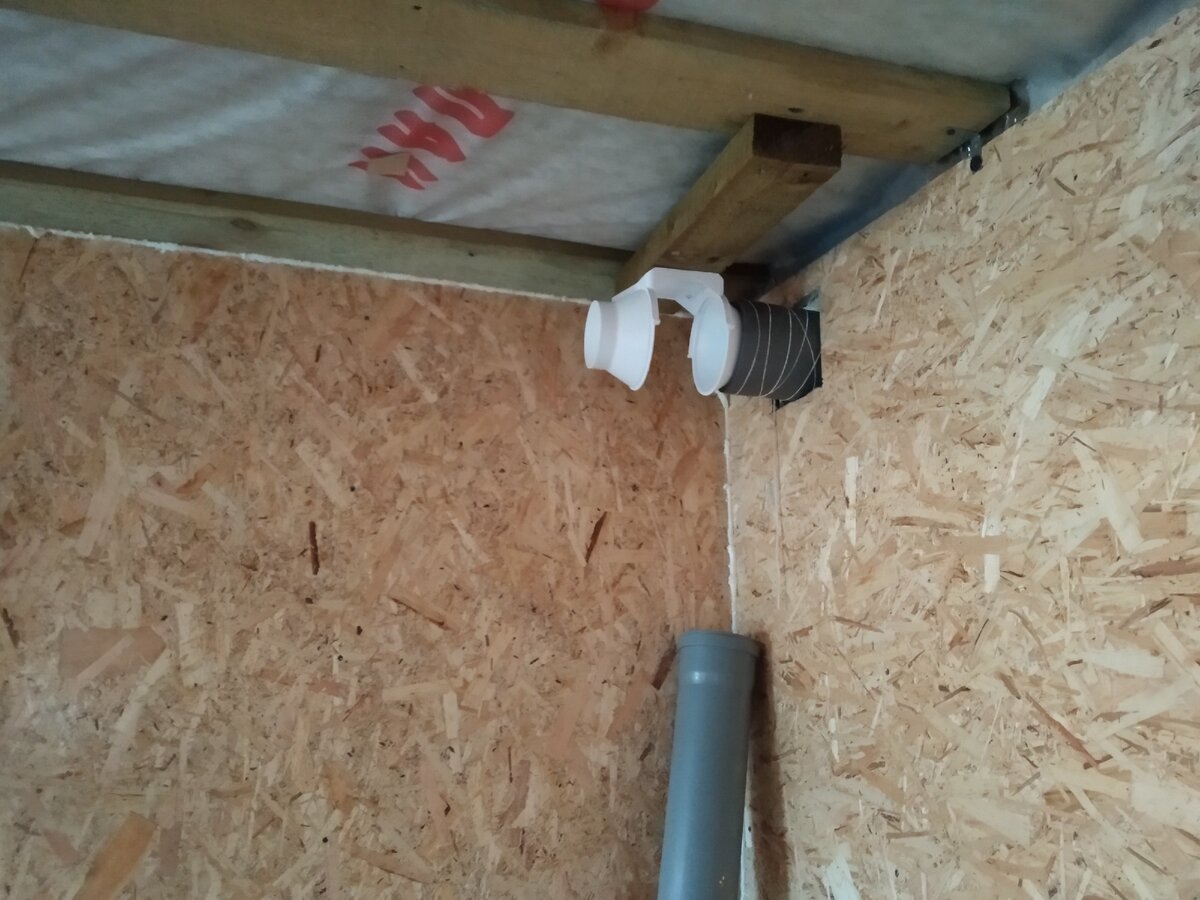

В сараях небольшой площадью вентиляцию можно обустроить своими руками: на вытяжку монтировать вентилятор, а приток оставить естественным.

В сарае для животных сделать вентиляцию самостоятельно не так уж и сложно:

• Приток обеспечивается через окно или щель под дверью. В нижней части стены можно установить приточный клапан или монтировать решетку в дверь.
• Для выведения воздуха используется труба, которую желательно установить через стену под потолком или крышу. Во внутренней части должен быть размещен канальный вентилятор. Сверху элемент следует прикрыть защитным колпаком.

Самостоятельную установку вытяжной трубы проще всего выполнить следующим образом – вывести трубу через стену под потолком. В таком случае не понадобится герметизация отверстия, проходящего через крышу. Монтировать принудительную вытяжку в небольшом сарае следует напротив притока, то есть на противоположной стенке.

По сути, единственное отличие по сравнению с естественной системой – это установка вентилятора в вытяжную трубу. Для сарая небольшой квадратуры достаточно устройства с небольшой мощностью, цена такого агрегата составит около 5 тысяч рублей. Даже при непрерывной его работе расходы на электроэнергию составят всего пару сотен рублей в месяц.

Несколько рекомендаций по установке вентиляции

Вентиляционную систему составляют трубы, используемые для притока и отведения воздуха

При выборе основное внимание уделяется диаметру их сечения. Наряду с правильностью монтажа этот фактор играет определяющую роль в надлежащем функционировании системы

При выборе диаметра воздуховодов за основу берется поголовье стада: на одного поросенка диаметр составляет от 0,7 до 0,95 кв. м, на взрослую особь – 3-4.

Монтаж выполняют в продольных стенах на высоте около 2 м. С уличной стороны должны быть установлены ветровые щитки, необходимость которых объясняется просто: они помогут правильно отрегулировать объем и направление поступающего внутрь свинарника воздуха. На 1 куб. м приходящего воздуха надо 2 кв. см вентиляционного отверстия.

При обустройстве принудительной вентиляции в каналы устанавливается соответствующее оборудование. Его мощность напрямую зависит от объема необходимого воздуха, размеров свинарника и численности стада.

Громкость работы вентиляционного оборудования непосредственно зависит от его мощности. Нормой является диапазон децибелов от 57 до 80. Такие показатели могут быть выше, если в процессе монтажа оборудования были допущены неточности и нарушения. Например, громкость может достигать 120 дБ, что нельзя назвать нормальным.

Для уменьшения уровня громкости функционирующего оборудования в ходе выполнения монтажных работ в вентиляционных каналах применяются специальные вставки из брезента. По завершению работы надо протестировать эффективность созданной системы вентиляции. Сделать это можно при помощи дыма внутри помещения, при условии, что окна и двери будут закрыты.

Естественная вентиляция

Принципы работы

Для начала разберемся с тем, как устроена эта система.

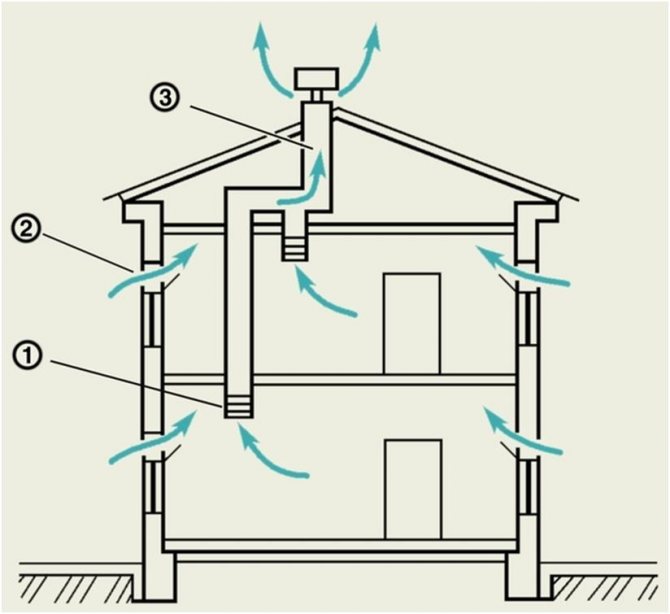

Естественная вентиляция

Работа естественного вентилирования основана на движении воздуха, возникающего из-за разницы температур и давления в помещении и снаружи. То есть, для того чтобы организовать такой тип циркуляции воздуха, не потребуется дополнительного оборудования и большого вложения денег.

Плюсы и минусы естественной вентиляции

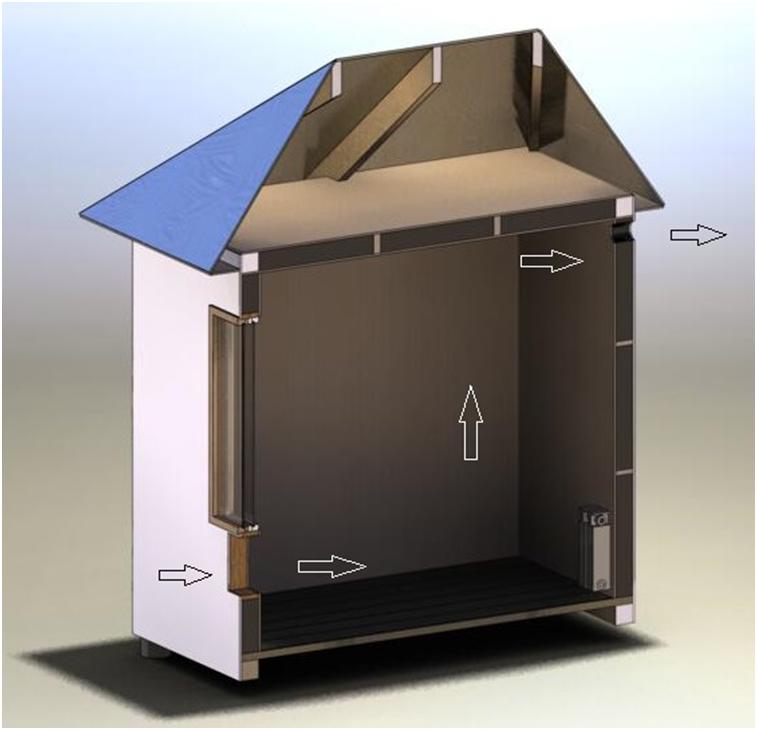

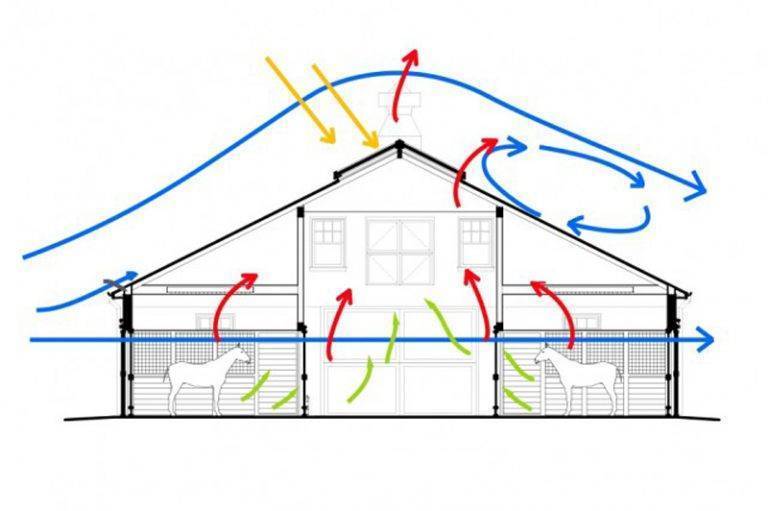

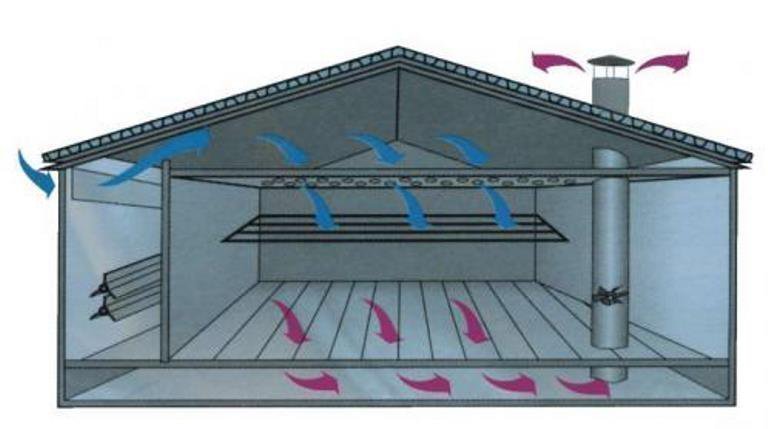

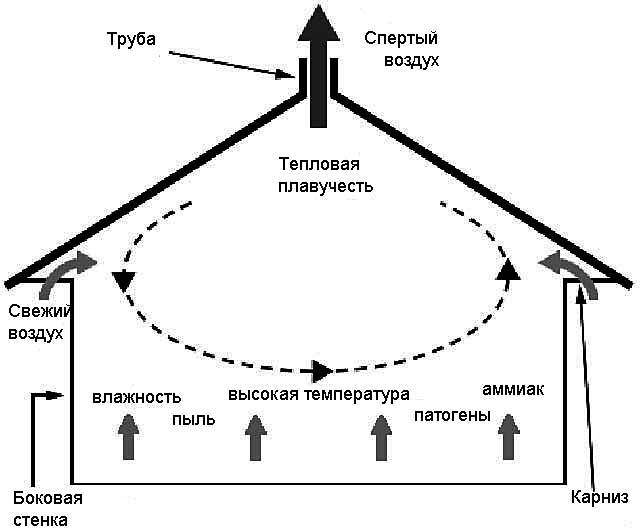

Схема движения воздуха

Естественное вентилирование – это самый простой способ организовать циркуляцию воздуха в помещении. Чтобы его установить, вам не потребуется покупать никакого дополнительного оборудования, процесс установки сводится к правильному расположению вентиляционных каналов. Единственное, что придется делать для качественной работы – это периодически осуществлять чистку воздуховодов.

Но, как и любая система, эта имеет и свои отрицательные стороны. Самой основной является плохая производительность в теплое время года, а если точнее, то, когда на улице температура воздуха выше, чем в помещении или они равны. Также на работу сильно влияют погодные условия (направление ветра и прочее).

Устройство естественного вентилирования

В принципе, все основное о природной вентиляции вы уже знаете, перейдем же к тому, как правильно ей оборудовать ваш сарай.

Лучше всего учесть наличие вытяжки во время проектирования, в таком случае можно будет избежать массы ненужной работы. Но сейчас будет рассмотрен пример, когда сарай был сделан, а вентиляции в нем нет.

Значит, первое – это правильно расположить приточный и вытяжной каналы.

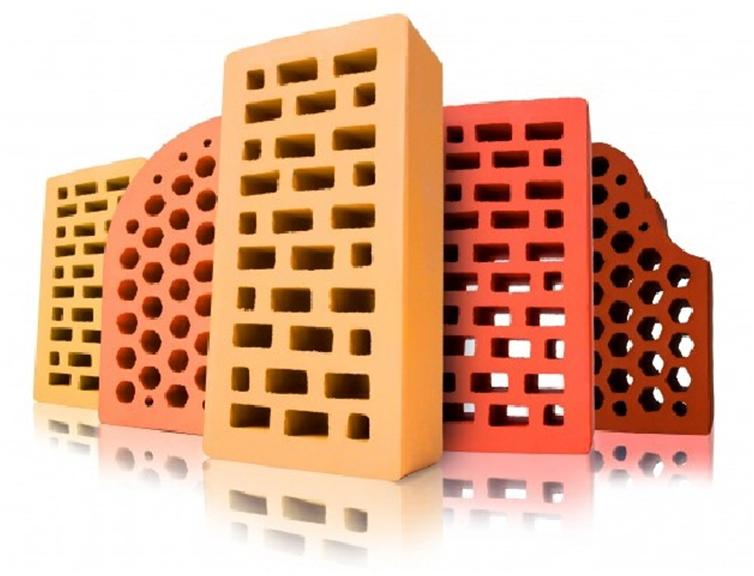

Полый кирпич

Начнем мы с того, как оборудовать приточный канал. На практике используют два способа:

1. Во время кладки в стене ложится полый кирпич;
2. Также возможна установка воздуховода с использованием трубы нужного диаметра.

Где следует расположить приточный канал? Его следует заложить на уровне 30-50 см от земли. На стороне, находящейся на улице, крепится защитная решетка. Внутри желательно установить клапан, для регулировки поступления воздуха в зимнее время года.

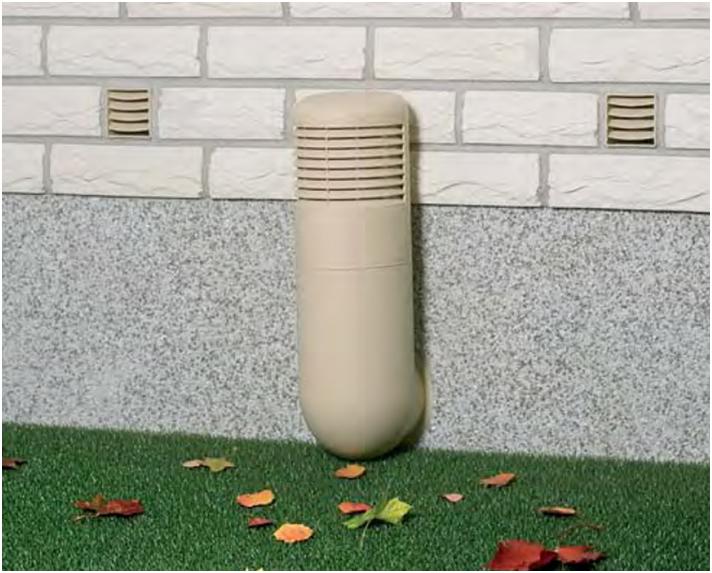

Приточные отверстия с решетками

Вытяжной же канал монтируют как можно ближе к потолку на противоположной стороне помещения. Такое расположение позволит максимально задействовать помещение в циркуляции воздуха, то есть не будет мертвых зон.

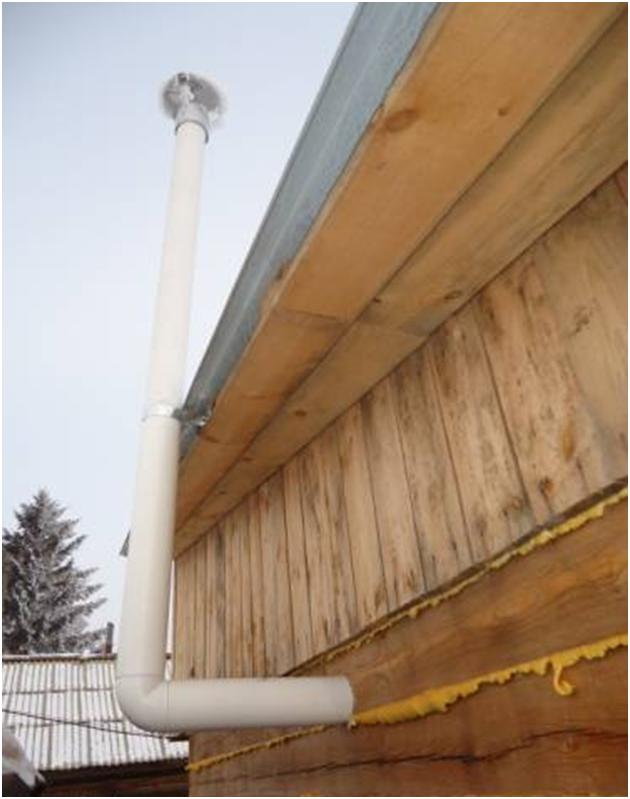

Вытяжной воздуховод

Еще один важный момент: чтобы тяга была достаточно сильная, следует отверстие вытяжного канала поднять как можно выше над крышей. Расстояние должно быть не менее 3 метров от приточного воздуховода.

Чтобы в зимнее время не образовывались воздушные пробки, следует максимально утеплить вытяжную трубу, также на ней советуют установить дефлектор. Он не только будет усиливать тягу, но и защитит систему от попадания в нее осадков.

Общая информация

Микроклимат включает три основных критерия:

1. Температура.
2. Влажность.
3. Свежий кислород.

Чтобы все эти параметры были на допустимом уровне помещения для свиней должны оборудоваться системой вентиляции.

Задачи, которые решает вентиляционная система в помещениях для свиней:

• удаление газов с содержанием аммиака;
• постоянное поступление свежего кислорода;
• поддержание температурного режима;
• удаление излишней влаги, которая благоприятствует развитию грибков, плесени, бактерий и вредных микроорганизмов;
• равномерное движение потоков воздуха в помещении (отсутствие сквозняков и застаивания).

Стоит понимать, что, несмотря на общие принципы обустройства воздухообмена в помещениях для свиней, вентиляция в крупном свинокомплексе отличается от аналогичной конструкции в небольшом частном свинарнике.

В свинарниках, как и везде, могут использоваться два вида воздухообмена:

• естественный;
• принудительный.

Вентиляция свинарника может быть нескольких типов:

1. Крышный.
2. Диффузный крышный.
3. Продольный.
4. Поперечный.

Указанные виды воздухообмена имеют свои достоинства и недостатки. На выбор конкретного типа оказывает влияние несколько факторов:

• размерные характеристики помещения (длина, ширина, высота, соотношение этих параметров);
• необходимый объём свежего воздуха (учитывается особенность, при которой в летнее и зимнее время объёмы воздуха необходимы различные, в жаркое время года необходимо больше свежего кислорода);
• характеристики стен, кровли, пола;
• особенности циркуляции воздушных масс в помещении;
• климатические показатели (температура, влажность в местности, где расположен объект);
• расположение свинарника (возвышенность, низина);
• планируемое поголовье скота.

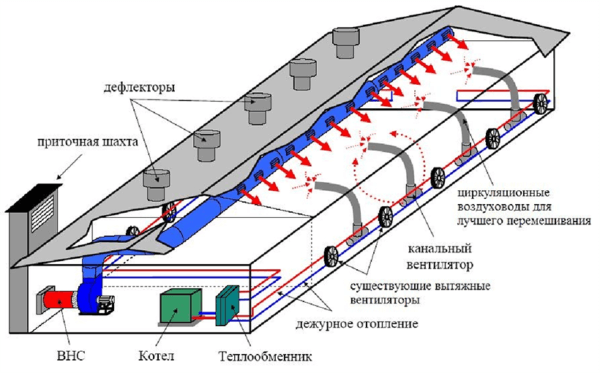

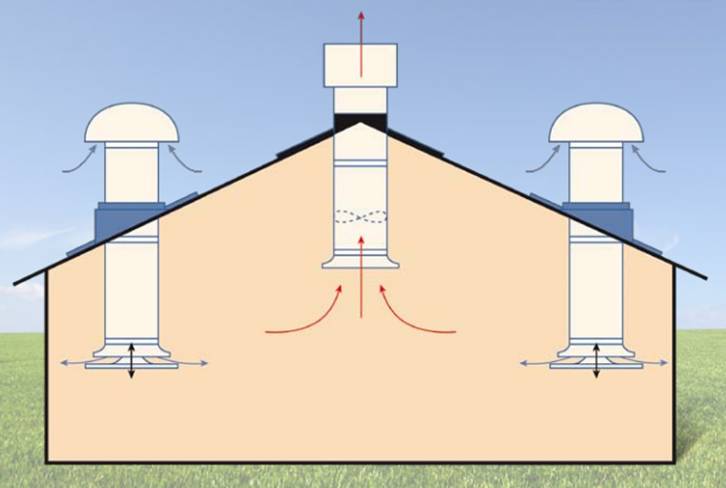

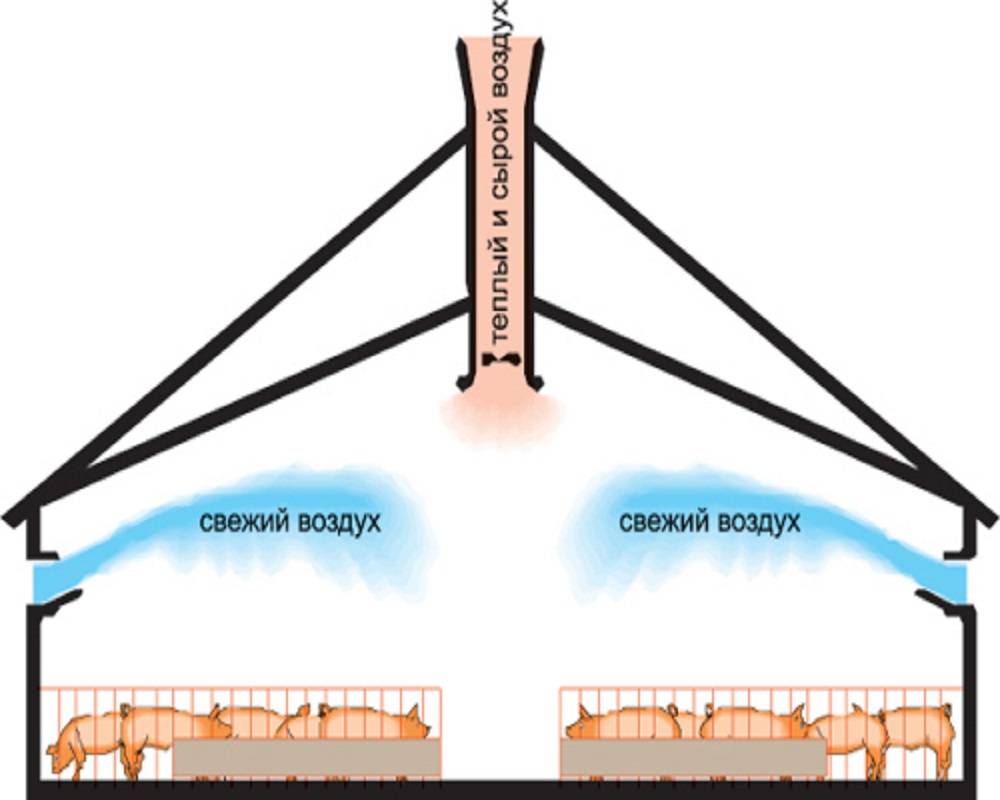

Наиболее популярной вентиляцией в крупных свинокомплексах является крышная система. Такой вид позволяет существенно экономить расход электроэнергии, так как перемещение потоков воздуха происходит естественным путём, без применения специального оборудования.

Крышная вентиляция обустраивается в местах, где преобладают сильные и постоянные ветра. Если местность защищена от ветра, то такая система не будет максимально эффективна.
