Вентиляционная решетка для вытяжки с обратным клапаном

Установка и эксплуатация

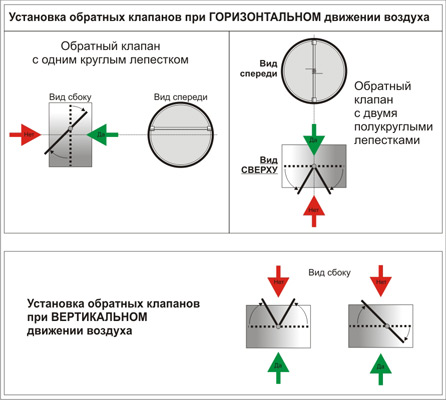

Схема вентиляции с обратным клапаном

Важно правильно разместить вентиляционную решетку с клапаном: так, чтобы заблокировать обратную тягу при любой комбинации включения вытяжных устройств. Если работает одна вытяжка, то достаточно одной решетки

В более сложных системах рекомендуется устанавливать решетку с клапаном на каждую ветку трубопровода, связанную с выведением воздуха. Это предотвратит проникновение воздуха обратно в помещение, когда выключена вытяжка.

Установка решетки не требует специальных навыков и выполняется своими руками. Место выбирается исходя из доступности и удобства монтажа, т. к. во время эксплуатации потребуется периодически чистить решетку.

В вентиляционных шахтах многоквартирных домов создаются благоприятные условия для разных микроорганизмов, там скапливается большое количество грязи, обитают насекомые и даже грызуны.

Очистка коммунальными службами проводится крайне редко либо никогда. Поэтому установка прибора, блокирующего обратный поток воздуха, обязательна на входе в шахту.

Некоторые модели вытяжек поставляются со встроенным обратным клапаном, в этом случае установка дополнительного прибора не требуется.

Процесс подключения решетки аналогичен монтажу других элементов системы воздухообмена. Монтировать изделие можно на поверхность стены, некоторые модели —  внутри шахты.

Основные этапы установки

Что дает обратный клапан

• Подсоедините изделие к воздуховоду посредством соединительного фланца.
• Промежуток между стеной и воздуховодом промажьте герметиком или заполните монтажной пеной – нужно обеспечить полную герметичность конструкции.
• Срежьте излишки пены или герметика после высыхания ножом.
• Зафиксируйте корпус изделия на несущей поверхности при помощи саморезов и дюбелей либо жидких гвоздей.
• Установите декоративную решетку на место.

Некоторые модели оснащаются дополнительным вентилятором, тогда перед фиксацией декоративного элемента установите вентилятор.

В случаях, когда одновременно работает естественная и принудительная вентиляции, применяются два варианта:

1. установка тройника около решетки с клапаном для естественной вентиляции. При использовании тройника упрощается доступ к изделию для профилактических работ;
2. покупка особой модели с отверстиями под оба типа вентиляции.

При размещении обратного клапана со стороны улицы может возникнуть проблема из-за замерзания закрывающего элемента. Особенно подвержены этому воздуховоды, идущие из ванной комнаты и санузла, – влага быстро замерзает.

При этом уменьшается сечение отверстия, снижается производительность вентиляции. Кроме того, створки перестают свободно вращаться.

По этим причинам нужно регулярно удалять наледь механическим методом, соблюдая осторожность, чтобы не повредить пластиковый корпус решетки. Для улицы предпочтительнее использовать металлические изделия

Совет, как быстро и легко проверить наличие обратной тяги: поднесите горящую спичку к вентиляционному отверстию – если пламя будет отклоняться в сторону, противоположную вытяжке, значит, вентиляция нуждается в решетке с обратным клапаном.

Как выбрать решетку с клапаном

Прежде чем остановить свой выбор на конкретной модели решетки с обратным клапаном, следует заострить внимание на некоторых важных моментах:

Внимательно осмотреть отверстие вентиляционной шахты, оценить его состояние и измерить геометрические параметры.
Обратить внимание на производителя. Чуть более дорогие модели под известной торговой маркой – залог качества и долговечности

Разумеется, можно найти качественный и надежный товар и у менее именитых брендов.
При покупке вентиляционной решетки будет нелишним попросить у продавца сертификат качества. Этот документ не только покажет исчерпывающую информацию о товаре, но и станет дополнительной гарантией качества.

Конструкция

Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения воздуховода.

Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.

Так как решетка купирует вентиляционное отверстие, с улицы не проникает запах, всевозможные мелкие частицы. При понижении температуры извне решетка предотвращает теплопотери

Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.

Производят клапан для решеток из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.

Фланец в разрезе выглядит как круг. Диаметр его — от 11 до 15 см. Посредством фланца клапан интегрируют в воздуховод

Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.

Вентиляционная решетка на кухню – монтаж и демонтаж

Рассмотрим подробнее, как установить вентиляционную решетку на кухне своими силами. Модель изделия подбирается соответственно габаритам входа в шахту и воздухопровода.

Надежным и несложным является крепление шурупами, рекомендуемое для стен из дерева, бетона, а также кирпича и гипсокартона.

Установка производится в следующей последовательности:

• модель прикладываем к входу в вытяжку;
• намечаем существующие отверстия крепления;
• при отсутствии крепежных отверстий сверлим их сами;
• загоняем в них дюбели;
• устанавливаем решетку с помощью саморезов.

Для гипсокартона и дерева используем дрели и соответствующие сверла. Отверстия в бетоне или кирпиче выполняем перфоратором со сверлом из победита. Особые сверла используются для керамической плитки.

Менее надежным, но более простым является монтаж на клею. Хорошие результаты дают клеи типа пеносил, жидкие гвозди, титан, а также будамекс, дракон. Клей равномерно размещают на тыльной стороне решетки либо по намеченному контуру вокруг отверстия. Аккуратно устанавливаем изделие и фиксируем его лентой монтажной. После схватывания клея снимаем ленту.

При необходимости чистки возникает вопрос, как снять вентиляционную решетку на кухне, быстро и легко. При креплении саморезами достаточно их просто открутить.

Достоинства и недостатки

Стабильный потребительский спрос и высокая популярность решёток с обратным клапаном обусловлены рядом неоспоримых преимуществ этих приборов.

• Клапан не допускает опрокидывания тяги и препятствует проникновению воздушных масс из соседних помещений или с улицы.
• Высокий шумопоглощающий эффект надёжно защищает помещение от посторонних звуков, доносящихся из соседних помещений, и уличного гула.
• Современный эстетичный внешний вид декоративных решёток позволяет располагать устройства в помещениях любого назначения без риска загромоздить интерьер.
• Простой монтаж и нетребовательность в постоянном уходе делают решётки одним из самых практичных приспособлений данного назначения.
• Приборы выпускаются в широком ассортименте с большим разнообразием размеров, цветов и дизайна. Это значительно облегчает выбор нужной модели и позволяет приобрести решётку под любой интерьер.
• Низкая стоимость изделий делает их ещё доступнее и популярнее.

К недостаткам устройств относят риск примерзания заслонок в зимнее время и не очень высокую производительность большинства моделей. Однако проблема обмерзания устройства легко решается путём установки встроенного обогревателя.

При отрицательных температурах клапан может примерзать, что легко решается добавлением в систему обогревателя.

Разновидности

В зависимости от назначения различают несколько видов вентиляционных решеток с обратным клапаном.

Так, по материалу изготовления устройства бывают:

• Пластиковые. Обладают малым весом, отличными противокоррозионными показателями, длительным сроком службы и малой стоимостью. Ввиду плохой переносимости отрицательных температур больше подходят для внутренней установки.
• Металлические. Чаще монтируются снаружи. В быту применяются редко по причине большого веса и стоимости. Их основная область применения – крупные промышленные объекты, складские помещения и т.п. Еще один минус – подверженность образованию ржавчины.

По типу запирающего устройства различают такие виды решеток с обратным клапаном:

Мембранная

Самая распространенная разновидность устройств. Роль створки выполняет легкая гибкая мембрана из полимерного материала. Ее сопротивление столь мало, что закрытие происходит самопроизвольно, под действием одной гравитации. Какие-либо механические элементы в конструкции отсутствуют, поэтому решетка отличается надежностью и безотказностью. Используются в системах с естественной циркуляцией воздушных масс.

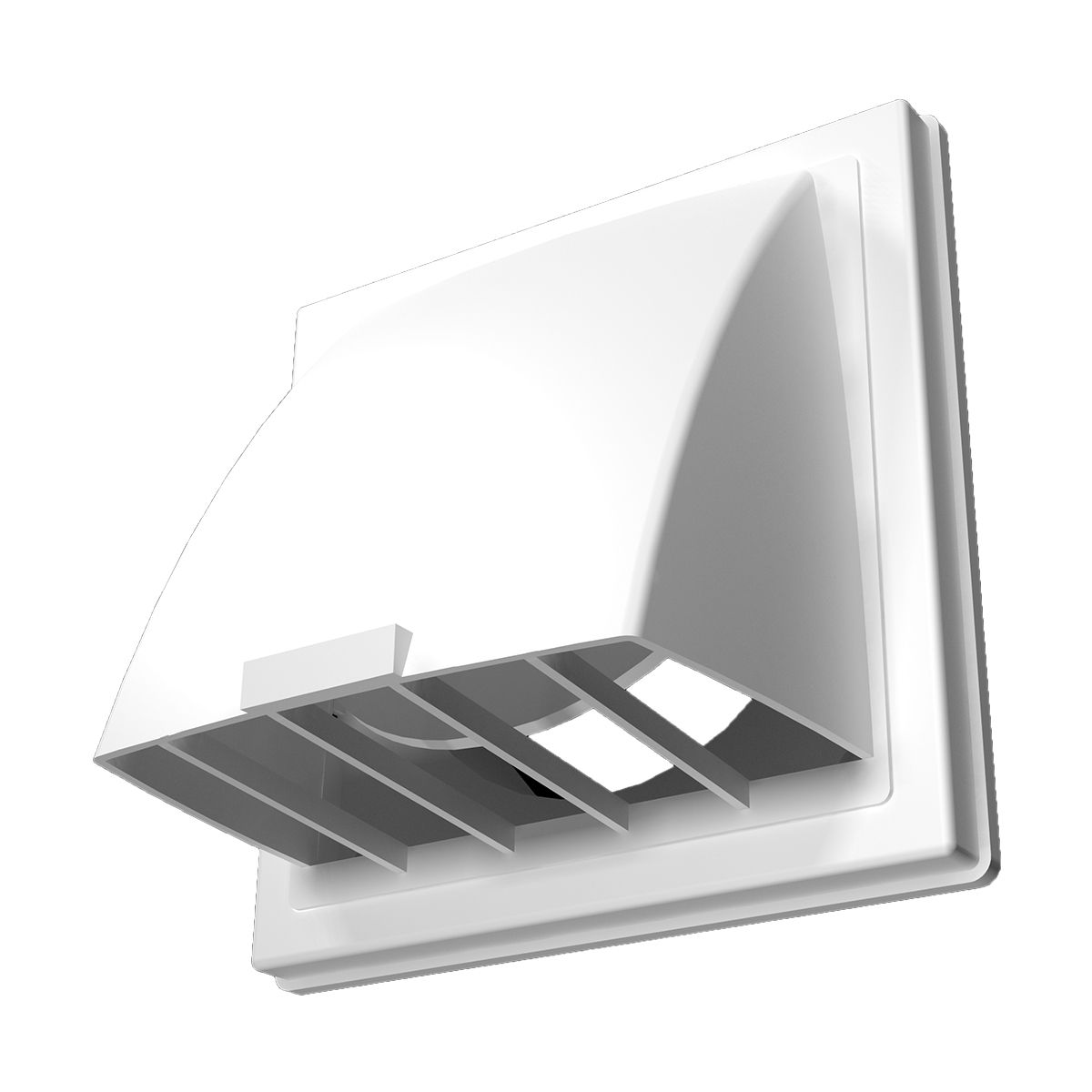

Гравитационная одностворчатая

Запирающий элемент представляет собой правильную окружность или прямоугольник, эксцентрично закрепленный на оси. Воздух, двигающийся в правильном направлении, отодвигает заслонку и уходит в воздуховод. Поток, имеющий обратное направление, прижимает заслонку к корпусу решетки и блокирует себе дальнейшее движение.

Гравитационная одностворчатая

Возможны две разновидности гравитационных устройств:

• С противовесом, который может располагаться внутри или снаружи прибора.
• Со смещенной относительно оси воздуховода собственной осью крепления заслонки.

Лепестковая

Клапан имеет форму жалюзи с несколькими створками. Работа устройства также основана на силе гравитации.

Бабочковая

В устройствах такого типа клапан имеет две створки, которые закрываются под действием встроенных пружин. Степень натяжения пружины легко регулировать, изменяя режим работы вентиляционной решетки.

Бабочковая

Работоспособность бабочкового элемента не зависит от силы гравитации, поэтому он может быть установлен в любом положении. Также, стоит помнить, что пружинные модели не смогут эффективно работать в системах с естественной циркуляцией воздуха, где слабый воздушный поток окажется не в силах разжать пружину.

Как сделать эффективную вентиляцию — общие принципы

При правильном проектировании, вытяжное отверстие при монтаже данного типа климатического оборудования должно быть на потолке или сверху на стене, не ниже 10 см от него. Потому, что через него выводится тёплый воздух. На его место поступает свежий и холодный.

А на деле во многих помещениях всё иначе — вентиляционное отверстие делают достаточно низко. Тёплый лёгкий воздух не может опуститься ниже, чтобы выйти через решётку. Так создаётся зона застоя, расположенная выше вытяжки.

Часто в частных жилищах с целью экономии, на две комнаты по соседству, делают одну вентшахту. Из-за этого воздух может беспрепятственно перемещаться, а запахи вместе с ним. Получается, что отработанные воздушные массы не удаляются, а «переходят» их помещения в помещение. Такое положение вещей является совсем неправильным, и во избежание такой ситуации, на разработке правильного вентилирования экономить не следует.

Камин также часто стаёт причиной неэффективной работы вентсистемы. Когда топливо сгорает, то количество кислорода тоже уменьшается, и идёт выкачка воздуха из вытяжки.

Решётка потолочная с вмонтированным обратным клапаном помогает наладить здоровый микроклимат в доме, и не требует для оснащения ею больших денежных средств и высококлассных специалистов по установке. Последнее время данная климатическая техника является составляющей современной вентиляции каждого дома и даже офиса. Когда она сделана качественно, это подарит вам свежий воздух и отличное самочувствие.

Мембрана

Мембранные клапаны используются в системах без принудительной вентиляции, потому что мембрана изменяет свое положение при слабом потоке. Но эта особенность имеет обратную сторону.

От сильного давления в трубе мембрана может деформироваться и потерять свои свойства. Для предотвращения искривления дополнительно устанавливаются ребра жесткости.

Данные клапаны не следует ставить для мощной вытяжки и при сильной обратной тяге.

Самые распространенные клапаны, подходят для большинства вытяжек, устанавливаемых в кухнях многоквартирных домов.

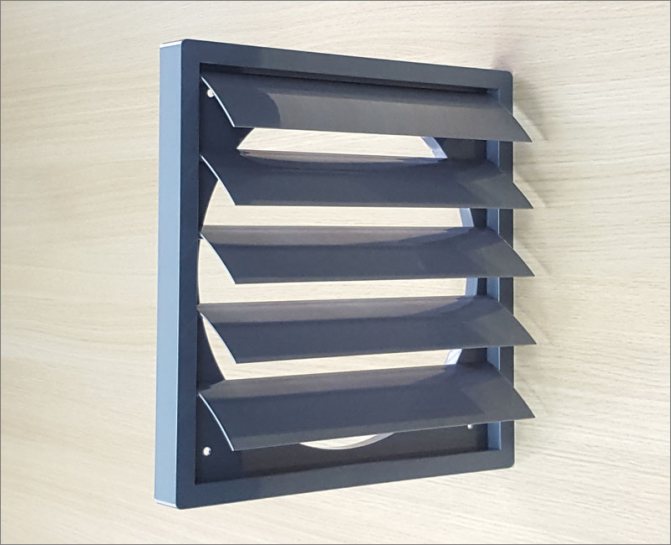

Жалюзи

Широкое распространение получили воздушные клапаны в виде жалюзи. Принцип работы гравитационный – без давления воздуха в трубопроводе лепестки висят в вертикальном положении, закрывая канал от обратной тяги.

Решетки выполняются стандартных размеров. В отличие от одностворчатых вариантов, створки меньших размеров легче открываются для выходящего потока воздуха и легко закрываются при обратной тяге.

Применяются такие лепестковые модели, как правило, на выходе вентиляционных систем на улицу. Система жалюзи изготавливается из металлических пластин, более устойчивых к перепадам температур.

Недостатками являются вероятность появления коррозии со временем, когда сотрется покрытие, и больший вес по сравнению с пластиком.

Не применяются без вытяжных устройств!

Бабочковые

Клапаны в виде бабочки включают в себя две шторки и закрываются под влиянием установленных в них пружин. Эти решетки можно ставить в различных положениях, при выборе заранее проверяют работу пружин под воздействием давления воздуха. В более инновационных вариантах можно менять силу пружин. Нужно учитывать, что бабочковые устройства работают лишь в системах с вентилированием принудительного типа и непригодны для схем с натуральной тягой.

Лепестковые

Лепестковые варианты имеют строение, схожее с гравитационными аналогами. В них стоят клапаны в виде жалюзи, работа которых основывается на принципе гравитации. При наличии нескольких створок такие приборы функционируют гораздо лучше. Клапаны на них можно ставить только по всей площади либо на одно отверстие.

Основные типы вентиляционных решеток

По типу запирающего устройства вентиляционная решетка с клапаном может быть:

• одностворчатой гравитационной;
• лепестковой;
• мембранной;
• бабочкой.

Принцип действия предполагает, что правильно направленный поток воздуха приподнимает запирающее устройство и свободно проходит в воздуховод. Поток обратного направления поджимает запорную деталь к опорной поверхности корпуса решетки и запирает ее.

Одностворчатая гравитационная конструкция представляет собой эксцентрично установленный на оси круглый или прямоугольный запирающий элемент.

Легкая гибкая мембрана открывается и закрывается потоком воздуха небольшой интенсивности. Обычно вентрешетки с обратным клапаном для естественной вентиляции оснащаются именно мембранами из легких синтетических материалов.

Компактная лепестковая конструкция схожа с жалюзи с гравитационным закрытием.

Двухстворчатые клапаны бабочки оснащены запирающими створками, которые складываются при раскрытии потоком воздуха и закрываются пружиной. Благодаря пружине могут устанавливаться в любых положениях.

Принцип действия

Вентиляционная решётка с обратным клапаном состоит из защитного корпуса, крепёжного фланца, лицевой декоративной панели и заслонки. Заслонка клапана способна открываться благодаря принудительной циркуляции воздушных масс, двигающихся под определённым напором. Присоединение решётки к воздуховоду осуществляется при помощи фланца, который выпускается в разных типоразмерах и полностью совместим со всеми типами воздуховодов. Для изготовления решёток с обратным клапаном в основном используется пластмасса, что обусловлено эксплуатацией прибора в условиях повышенной влажности, где применение металлических составляющих нецелесообразно.

Принцип действия обратного клапана состоит в следующем: отработанные воздушные массы выходят из помещения через декоративную накладку и под определённым давлением проходят через клапан, поднимая заслонку. При падении давления воздушного потока задвижка клапана закрывается и выступает в качестве надёжной преграды для уличной пыли, насекомых и неприятного запаха. Модели часто устанавливают в кухни и санузлы, смежные с аналогичными помещениями соседних квартир.

Особенности монтажа и эксплуатации

Монтаж вентиляционной решетки с обратным клапаном не отличается сложностью, однако, перед началом процедуры стоит выполнить несколько подготовительных мероприятий:

• Проверить приспособление на возможность заклинивания.
• Убедиться, что габариты устройства сопоставимы с размером вентиляционного отверстия.
• Удостовериться, что поверхность стены вокруг вентиляционного канала подходит для установки элементов крепежа.
• Предварительно отметить место для крепежа.
• Аккуратно просверлить нужное количество отверстий и вбить дюбели.

Далее, решетка устанавливается на место и закрепляется на саморезах. Слишком затягивать болты не стоит, поскольку легкий пластиковый корпус может треснуть. Некоторые модели допускают закрепление с внутренней стороны, в торец вентиляционного канала. Крепеж при этом не заметен, но сама процедура монтажа будет более сложной.

Альтернативный (хотя и менее надежный) способ закрепления – использование клеевых составов. Слой клея равномерно наносится на стену вокруг вентиляционного отверстия, либо на обратную сторону самой решетки. Решетка плотно прижимается к стене и фиксируется строительным скотчем. После полного высыхания клея лента удаляется.

Прежде чем производить монтаж решетки, стоит проверить правильность расположения клапана. Отклонение от верной ориентации (зависит от модели устройства) чревато неправильной работой, когда клапан не сможет полностью блокировать обратную тягу и по сути окажется бесполезным. Исправление ошибок после закрепления (особенно с применением монтажной пены или клея) будет проблематичным, поскольку потребует полного демонтажа клапана.

https://youtube.com/watch?v=a5pyuvONFhc

Достоинства и недостатки

Обычная решетка пропускает воздух в обе стороны, оснащенная обратным клапаном – в одну, и в этом ее преимущество.

Она обладает и другими достоинствами:

• защищает от попадания мусора, насекомых, пыли, позволяя поддерживать производительность вытяжки;
• снижает уровень шума при закрытом клапане;
• выполняет роль терморегулятора, не пропуская холодный или слишком теплый воздух, предотвращает появление конденсата;
• блокирует проникновение запахов из других помещений или шахты.
• легко устанавливается;
• недорого стоит;
• отличается надежной конструкцией, способна прослужить долгие годы;
• выпускается разного дизайна, подобрать можно к любому интерьеру.

Недостатков использования практически нет, но можно отметить следующие:

• во время морозов заслонка может примерзнуть и не пропускать воздух, особенно это касается частных домов с выводом решетки на улицу. Решение проблемы – модели с нагревателем;
• требуется периодическая очистка конструкции от скопившейся грязи, что может быть затруднительно при установке решетки внутри воздуховода;
• незначительно снижает производительность вытяжки, т. к. решетка все-таки является дополнительным препятствием для вентиляции.

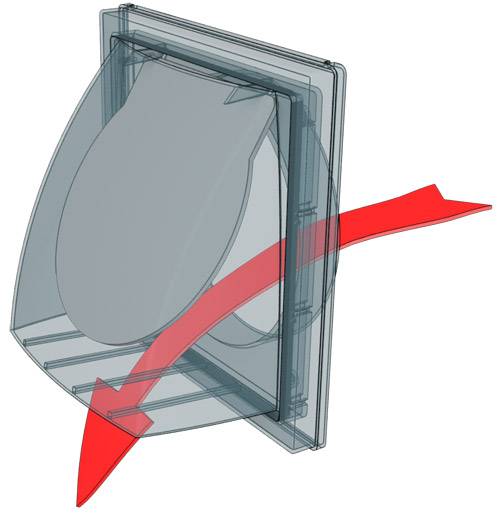

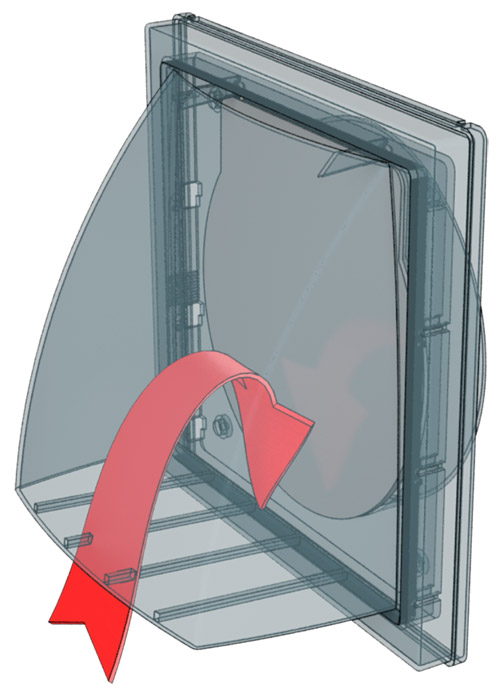

Как работает вентиляционная решетка с обратным клапаном

Суть работы приспособления можно описать следующим образом. Загрязненный отработанный воздух из жилой комнаты, кухни или санузла отводится из помещения. Речь идет только о системах принудительной циркуляции, поскольку силы естественного потока воздуха не будет достаточно для открытия клапана (исключение – устройства мембранного типа).

Воздушный поток от вентилятора, напротив, легко преодолевает сопротивление заслонки. Проход открывается, и воздушные массы выводятся из комнаты. Как только работа вентилятора прекращается, ток воздуха прекращается, и заслонка возвращается в исходное состояние.

Конструкция клапана такова, что он легко открывается только в одну сторону. Если в помещение будет стремиться нежелательный воздушный поток с улицы или из вентиляционной шахты, он будет надежно блокироваться заслонкой, плотно прижимаемой к корпусу устройству.

Конструктивные особенности

Любая вентиляционная решетка подобного типа состоит из трех составных частей:

1. Стационарная часть. Декоративная решетка, выступающая одновременно в качестве полноценного элемента дизайна и барьера, защищающего внутренние элементы конструкции от повреждений. Чаще всего крышка имеет прямоугольную форму, не только полностью закрывающую корпус, но и частично выступающую на поверхность стены для возможности закрепления.
2. Подвижная часть. Имеет вид прямоугольной или круглой пластины, способной открываться только в одном направлении. Клапан часто эксплуатируется в условиях повышенной влажности, поэтому наиболее подходящий материал для его изготовления – пластик.
3. Фланец для присоединения воздуховода.

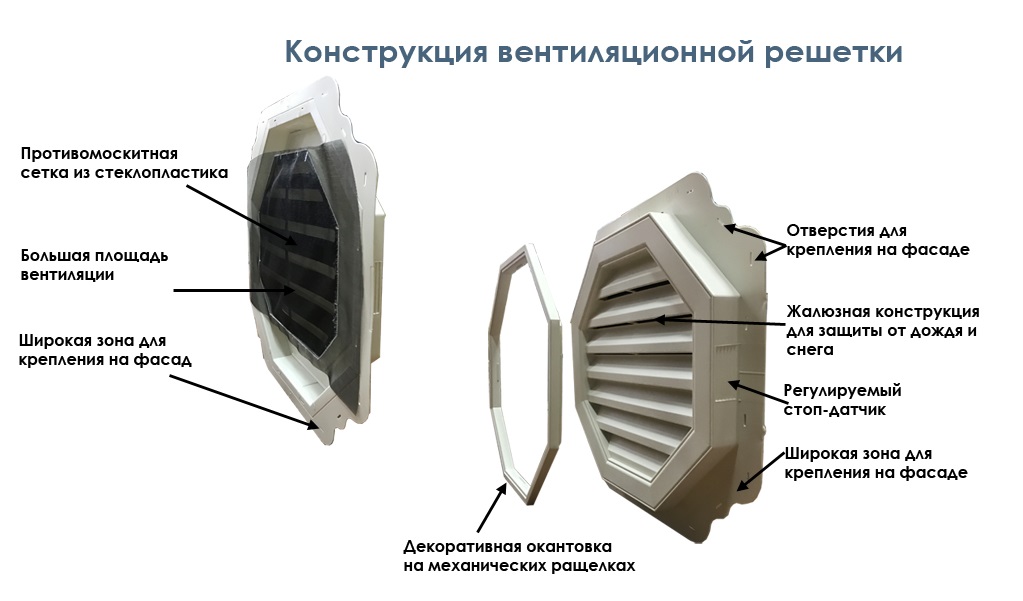

Конструкция решётки с обратным клапаном

Стандартный диаметр устройства может составлять от 110 до 150 мм. Как правило, таких габаритов оказывается достаточно для реализации подавляющего большинства проектов бытовой системы вентиляции.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

• Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
• Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».
• Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
• Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.
