Устройство вентиляционной решетки с клапаном обратной тяги

Для чего нужен на вентиляции обратный клапан

принцип действия обратного клапана на вентиляции

Вентиляционная система включает в себя как входные, так и выходные отверстия. В первые из них поступает свежий воздух с улицы, во вторые — уходит загрязнённый. Выходные устанавливают на кухне и в других местах, откуда необходимо вывести наружу спёртый воздух.

Нормальная работа вентиляции предусматривает, что поток воздуха проходил через выходные отверстия из помещения наружу. Если происходит обратное движение, то вентиляционная система перестаёт нормально работать. Чтобы этого избежать, нужно использовать обратный вентиляционный клапан.

Когда появляется обратная тяга из выходного вентиляционного отверстия, это может принести такие проблемы:

1. В многоэтажных домах таким образом поступают запахи от соседей.
2. Запах с кухни, водяные поры вместо того, чтобы выводиться наружу, скапливаются на кухне.
3. В частном доме в холодное время года поступление холодного воздуха снаружи способно существенно понизить температуру, препятствуя работе системы отопления.
4. Из-за появления обратной тяги дым может вместо того, чтобы уходить наружу, возвращаться внутрь помещения.

Обратный клапан может быть использован для входных или выходных отверстий

Важно, чтобы движение происходило только в нужном направлении. В большинстве случаев установка обратного клапана позволяет решить возникшие проблемы

Вентиляционная решетка на кухню – монтаж и демонтаж

Рассмотрим подробнее, как установить вентиляционную решетку на кухне своими силами. Модель изделия подбирается соответственно габаритам входа в шахту и воздухопровода.

Надежным и несложным является крепление шурупами, рекомендуемое для стен из дерева, бетона, а также кирпича и гипсокартона.

Установка производится в следующей последовательности:

• модель прикладываем к входу в вытяжку;
• намечаем существующие отверстия крепления;
• при отсутствии крепежных отверстий сверлим их сами;
• загоняем в них дюбели;
• устанавливаем решетку с помощью саморезов.

Для гипсокартона и дерева используем дрели и соответствующие сверла. Отверстия в бетоне или кирпиче выполняем перфоратором со сверлом из победита. Особые сверла используются для керамической плитки.

Менее надежным, но более простым является монтаж на клею. Хорошие результаты дают клеи типа пеносил, жидкие гвозди, титан, а также будамекс, дракон. Клей равномерно размещают на тыльной стороне решетки либо по намеченному контуру вокруг отверстия. Аккуратно устанавливаем изделие и фиксируем его лентой монтажной. После схватывания клея снимаем ленту.

При необходимости чистки возникает вопрос, как снять вентиляционную решетку на кухне, быстро и легко. При креплении саморезами достаточно их просто открутить.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

• гравитационные одностворчатые;
• лепестковые;
• мембранные;
• бабочковые.

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в вентиляционных системах, где воздушный поток циркулирует естественным образом.

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

Расчет размеров

Покупка камина производится с учетом такой его характеристики, как мощность. В то же время надо понимать, что обеспечение тепла с помощью этого прибора будет наиболее эффективным, если правильно подобрать вентиляционные решетки для камина, так как именно они позволяют осуществлять теплообмен.

Первоначально необходимо определиться с площадью входящего и выходящего потока воздуха в зависимости от того, какая мощность у каминной топки.

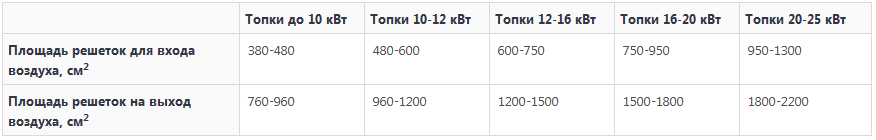

Характеристики для большинства каминных топок:

Площадь самых распространенных решеток:

Если ваша решетка не попадает под стандарты, то ниже формула как правильно произвести расчет.

Например, у решетки размером 17 на 17 см размер сетки составляет 15 на 15 см, поэтому расчет здесь необходимо производить следующим образом: 15 x 15 = 225 см².

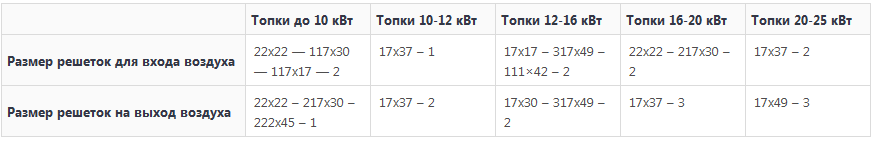

Решетки, которые можно использовать для притока и выхода воздуха в зависимости от мощности топки:

Правила выбора

Выбор модели зависит от дизайна помещения и конструкционных особенностей вентиляции

Выбор элемента решетки зависит от особенностей проекта конкретной системы вентиляции, в ряде случаев параметры указывают заранее. Подбирать деталь также можно при помощи специальных монограмм, разработанных под определенные требования. Для крупных систем основными критериями выбора становятся расходование и скорость воздуха, поэтому им требуются решетки, изготовленные под заказ и дополненные специальным регулятором

Кроме требований в плане техники нужно уделять внимание эстетике и дизайну элементов

В большинстве случаев выбор конкретной модели зависит от оттенка детали, потребности в наличии жалюзи с регулировкой и мелкой сетки. Дополнительно проверяют шумовые и аэродинамические свойства, характеристики и участки для монтажа, место установки, например, на полу, потолке, стене либо двери. Важным параметром считается отсутствие проблем во время обслуживания, размеры воздуховода или отверстия, а также возможность расходовать воздух в процессе работы. В начале нужно всегда учитывать габариты вентиляционного канала и его геометрию, а также условия эксплуатации.

Установка и эксплуатация

Схема вентиляции с обратным клапаном

Важно правильно разместить вентиляционную решетку с клапаном: так, чтобы заблокировать обратную тягу при любой комбинации включения вытяжных устройств. Если работает одна вытяжка, то достаточно одной решетки

В более сложных системах рекомендуется устанавливать решетку с клапаном на каждую ветку трубопровода, связанную с выведением воздуха. Это предотвратит проникновение воздуха обратно в помещение, когда выключена вытяжка.

Установка решетки не требует специальных навыков и выполняется своими руками. Место выбирается исходя из доступности и удобства монтажа, т. к. во время эксплуатации потребуется периодически чистить решетку.

В вентиляционных шахтах многоквартирных домов создаются благоприятные условия для разных микроорганизмов, там скапливается большое количество грязи, обитают насекомые и даже грызуны.

Очистка коммунальными службами проводится крайне редко либо никогда. Поэтому установка прибора, блокирующего обратный поток воздуха, обязательна на входе в шахту.

Некоторые модели вытяжек поставляются со встроенным обратным клапаном, в этом случае установка дополнительного прибора не требуется.

Процесс подключения решетки аналогичен монтажу других элементов системы воздухообмена. Монтировать изделие можно на поверхность стены, некоторые модели —  внутри шахты.

Основные этапы установки

Что дает обратный клапан

• Подсоедините изделие к воздуховоду посредством соединительного фланца.
• Промежуток между стеной и воздуховодом промажьте герметиком или заполните монтажной пеной – нужно обеспечить полную герметичность конструкции.
• Срежьте излишки пены или герметика после высыхания ножом.
• Зафиксируйте корпус изделия на несущей поверхности при помощи саморезов и дюбелей либо жидких гвоздей.
• Установите декоративную решетку на место.

Некоторые модели оснащаются дополнительным вентилятором, тогда перед фиксацией декоративного элемента установите вентилятор.

В случаях, когда одновременно работает естественная и принудительная вентиляции, применяются два варианта:

1. установка тройника около решетки с клапаном для естественной вентиляции. При использовании тройника упрощается доступ к изделию для профилактических работ;
2. покупка особой модели с отверстиями под оба типа вентиляции.

При размещении обратного клапана со стороны улицы может возникнуть проблема из-за замерзания закрывающего элемента. Особенно подвержены этому воздуховоды, идущие из ванной комнаты и санузла, – влага быстро замерзает.

При этом уменьшается сечение отверстия, снижается производительность вентиляции. Кроме того, створки перестают свободно вращаться.

По этим причинам нужно регулярно удалять наледь механическим методом, соблюдая осторожность, чтобы не повредить пластиковый корпус решетки. Для улицы предпочтительнее использовать металлические изделия

Совет, как быстро и легко проверить наличие обратной тяги: поднесите горящую спичку к вентиляционному отверстию – если пламя будет отклоняться в сторону, противоположную вытяжке, значит, вентиляция нуждается в решетке с обратным клапаном.

Обратный клапан для вентиляции своими руками

Обязательно ли покупать готовый обратный клапан? Решать этот вопрос вам предстоит самостоятельно. Как вы уже догадались, сделать такой обратный клапан вполне по силам практически любому мужчине.

Более сложные конструкции изготавливать самостоятельно нет смысла по той причине, что уйдет на это много времени и затраты будут несоизмеримо выше, чем при покупке готового изделия. Ценовая разбежка на клапаны довольно ощутима. Простейшие конструкции в десятки раз дешевле, чем более сложные собратья.

Кстати, дорогие обратные клапаны в розничную торговлю не поступают, так как они продаются в комплекте с вентиляторами.

Смысл в этом большой: конструкция клапана рассчитывается под определенную модель вентилятора, поэтому и работать он будет идеально именно в тандеме с этим вентилятором. В другом наборе несоответствие может очень сильно сказаться на работе одного из устройств.

Особенно актуальна установка обратного клапана вентиляции своими руками для жильцов последних этажей домов, где распространена проблема затягивания «чужих» запахов через воздуховоды общеобменной системы.

Для основания обратного клапана кухонной вентиляции подойдет толстый пластик или текстолит. Понадобиться пластина размером перекрывающая выход вытяжного канала и толщиной не более 4 мм. На пластине делается разметка: решетка размером с отверстие вентилятора, а также отверстия для крепления к стене (по углам) и для крепления вентилятора.

Чтобы между основанием и вентилятором не «гулял» воздух, используется резиновая прокладка.

Чтобы предотвратить не только обратную тягу в вентиляции квартиры многоквартирного дома, но и проникновение насекомых, на решетку основания крепится мелкая пластиковая сеточка или даже капрон от колгот. Последний легко заменяется. А чтобы жильцов не беспокоила вибрация от двигателя вентилятора, при установке используются амортизаторы из резинки.

Створки используются из толстого полиэтилена (не менее 0,1мм). Пленка должна быть идеально гладкой, мельчайшая волнистость нарушит герметичность вентиляции, и обратная тяга в квартире многоквартирного дома возобновится. Крепить створки можно на скотч с тканевым основанием.

Вырезать створки рекомендуем по месту, из уже приклеенного куска пленки. Причем, если она слегка помялась во время работы, ее необходимо поменять. Две створки разрезаются между собой только в самом конце процесса. Резать нужно острым строительным лезвием.

Чтобы между самодельным пластиковым обратным клапаном для вентиляции и стеной не было щели, используйте самоклеящуюся поролоновую ленту.
В процессе эксплуатации необходимо периодически очищать или менять пластиковую сетку, забивающуюся пылью.

При правильном изготовлении такой самодельный пластиковый обратный клапан для вентиляции прослужит не один год. А жильцы квартиры надолго избавятся от обратной тяги, характерной для вентиляции многоквартирных домов.

11 Как устанавливается обратный клапан

Установка многостворчатой решетки и мембранной отдушины не представляет сложности и не нуждается в подробном описании. Элементы крепятся к стене и подключаются к воздуховодам согласно заводской инструкции.

Одно дополнение: при монтаже внешней решетки стеновой канал лучше утеплить. От прямого контакта  выходящего воздуха с холодными стенками пары начнут конденсироваться. После остановки вентилятора вода замерзнет и образует наледь.

Если вы решили установить гравитационный обратный клапан для вытяжки, учтите такие нюансы:

1. Располагайте элемент на выходе из тройника, но в перевернутом положении, как сделано на фото. При неработающем вентиляторе заслонка будет открываться.

   В перевернутом положении створка запорного устройства остается открытой

2. Тройник лучше располагать на вертикальном участке воздухопровода, а не под самым потолком. Тогда вы сможете соорудить декоративный короб и полностью спрятать трубу.
3. По бокам декоративного короба предусмотрите вентиляционные решетки, как предлагает домашний мастер на видео.
4. Не ставьте «хлопушку» и тройник близко ко входу в шахту. В этом месте поток поворачивает, образуется завихрение, заслонка может не закрыться до конца.
5. Не располагайте заслонку вертикально или под углом, как любят делать многие умельцы. В такой позиции створка неплотно закрывается либо не хочет открываться.

Прямоугольная приточно-вытяжная вентиляционная пластиковая решетка

Она, как правило, устанавливается в настенном и потолочном пространстве в самом здании и обеспечивает контроль над циркуляцией воздушного потока. Так как изделие изготовлено из пластика, то такой решеткой можно отлично украсить помещение, скрыв места расположения вентиляционной системы.

Декоративная вентиляционная решетка изготавливается из прочного и качественного пластика. Она состоит из защелок, при помощи которых осуществляется фиксация центральной части к периметру решетки. Ее очень удобно мыть и без труда прикрепить на место. Монтируют всю конструкцию при помощи шурупов.

Применение обратного клапана

Вентиляция естественного типа

Применим как в приточной так и в вытяжной вентиляции. В наружной стене домов монтируют приточный вентиляционный клапан, оснащенный обратным клапаном или заслонкой. Он может комплектоваться фильтром очистки воздуха. Использование приточного клапана в естественной вентиляции обеспечивает хороший доступ чистого воздуха в жилище с предохранением от обратной тяги и сохранением тепла. Вентиль или задвижка позволяют регулировать интенсивность потока воздуха.

Также есть смысл устанавливать на приточные воздуховоды решетку с подвижными жалюзи. Они направляют воздушный поток только внутрь помещения.

Клапаны для естественной вентиляции

Применение гибкой мембраны в вентиляционной решетке на кухне просто необходимо, где мощный поток от вытяжки и других помещений выводится в одну шахту, чтобы предотвратить его возвращение. Мембранная конструкция просто обязана быть очень чувствительной к малейшим движениям воздуха, так как при естественном воздухообмене большого давления не бывает.

В природной вентиляции нельзя применять двухлепестковый клапан с пружинами, требующий для открывания большого давления. В этой системе эффективнее работает устройство с одним лепестком.

Применение в случае принудительной системы

Хорошо совмещается такое приспособление с механическими устройствами для вытяжки, например, кухонная вытяжка. Установку его производят вместе с вытяжкой.

В моделях, где вытяжка с обратным клапаном идет в комплекте, он выполняет роль заслонки. При выключенной вытяжке заслонка закрывает канал, препятствуя проникновению на кухню запахов из общего канала. Воздуховод от вытяжки не должен закрывать проем выхода в общую вентиляционную шахту, оставляя его для естественной вентиляции. Помимо решетки можно установить однолепестковый клапан или вентилятор с клапаном.

В более мощных вытяжках применяют клапан-бабочку. Подобные конструкции влекут дополнительные затраты. Канал от вытяжки выводят напрямую на улицу через внешнюю стену, выводя напрямую отработанный воздух. Чтобы в дом не проникал холодный воздух, на стене снаружи устанавливают инерционную решетку.

Вывод воздуховода от кухонной вытяжки на улицу

Внутри дома или квартиры для организации правильной циркуляции воздуха во всех помещениях устанавливают инерционные решетки в межкомнатных стенах, а чаще в двери. Такие инерционные решетки способствуют воздушному движению по направлению из комнат в сторону кухни, к общему вентканалу, а не наоборот.

Тройник с обратным клапаном и его применение

Для качественного воздухообмена, при монтаже воздуховодов, используют специальные тройники, которые позволяют грамотно совместить естественную и принудительную вентиляцию.

Примерная схема вытяжной вентиляции с обратным клапаном

По причине неэффективной вентиляции в ванной комнате и санузле часто наблюдается застой сырости и образование плесени. Для предотвращения поступления сторонних запахов, а также для быстрого удаления влаги служит вытяжка, совмещенная с обратным клапаном. Но мощность вентилятора не должна быть большой, чтобы центральный вентканал успевал справляться с воздушным потоком.

Следует помнить, что необходимо регулярно чистить все запорные и регулирующие устройства для поддержания их работоспособности.

Разновидности

В зависимости от назначения различают несколько видов вентиляционных решеток с обратным клапаном.

Так, по материалу изготовления устройства бывают:

• Пластиковые. Обладают малым весом, отличными противокоррозионными показателями, длительным сроком службы и малой стоимостью. Ввиду плохой переносимости отрицательных температур больше подходят для внутренней установки.
• Металлические. Чаще монтируются снаружи. В быту применяются редко по причине большого веса и стоимости. Их основная область применения – крупные промышленные объекты, складские помещения и т.п. Еще один минус – подверженность образованию ржавчины.

По типу запирающего устройства различают такие виды решеток с обратным клапаном:

Мембранная

Самая распространенная разновидность устройств. Роль створки выполняет легкая гибкая мембрана из полимерного материала. Ее сопротивление столь мало, что закрытие происходит самопроизвольно, под действием одной гравитации. Какие-либо механические элементы в конструкции отсутствуют, поэтому решетка отличается надежностью и безотказностью. Используются в системах с естественной циркуляцией воздушных масс.

Гравитационная одностворчатая

Запирающий элемент представляет собой правильную окружность или прямоугольник, эксцентрично закрепленный на оси. Воздух, двигающийся в правильном направлении, отодвигает заслонку и уходит в воздуховод. Поток, имеющий обратное направление, прижимает заслонку к корпусу решетки и блокирует себе дальнейшее движение.

Гравитационная одностворчатая

Возможны две разновидности гравитационных устройств:

• С противовесом, который может располагаться внутри или снаружи прибора.
• Со смещенной относительно оси воздуховода собственной осью крепления заслонки.

Лепестковая

Клапан имеет форму жалюзи с несколькими створками. Работа устройства также основана на силе гравитации.

Бабочковая

В устройствах такого типа клапан имеет две створки, которые закрываются под действием встроенных пружин. Степень натяжения пружины легко регулировать, изменяя режим работы вентиляционной решетки.

Бабочковая

Работоспособность бабочкового элемента не зависит от силы гравитации, поэтому он может быть установлен в любом положении. Также, стоит помнить, что пружинные модели не смогут эффективно работать в системах с естественной циркуляцией воздуха, где слабый воздушный поток окажется не в силах разжать пружину.

Достоинства и недостатки

Обычная решетка пропускает воздух в обе стороны, оснащенная обратным клапаном – в одну, и в этом ее преимущество.

Она обладает и другими достоинствами:

• защищает от попадания мусора, насекомых, пыли, позволяя поддерживать производительность вытяжки;
• снижает уровень шума при закрытом клапане;
• выполняет роль терморегулятора, не пропуская холодный или слишком теплый воздух, предотвращает появление конденсата;
• блокирует проникновение запахов из других помещений или шахты.
• легко устанавливается;
• недорого стоит;
• отличается надежной конструкцией, способна прослужить долгие годы;
• выпускается разного дизайна, подобрать можно к любому интерьеру.

Недостатков использования практически нет, но можно отметить следующие:

• во время морозов заслонка может примерзнуть и не пропускать воздух, особенно это касается частных домов с выводом решетки на улицу. Решение проблемы – модели с нагревателем;
• требуется периодическая очистка конструкции от скопившейся грязи, что может быть затруднительно при установке решетки внутри воздуховода;
• незначительно снижает производительность вытяжки, т. к. решетка все-таки является дополнительным препятствием для вентиляции.

Куда и как выводить воздуховод

Наилучшим решением считается вывести воздуховод вытяжки в кухне в отдельную вентиляционную трубу, поднимающуюся на крышу дома. В многоэтажных домах выше пяти этажей все вентиляционные трубы объединяются в одном колодце. Воздушный поток в таком колодце находится в постоянном движении, и из-за этого разряжение на входе постоянно меняется.

Лучшим способом избавиться от скачков и перепадов давления в вытяжке считается монтаж компенсирующего клапана на выводном окне естественной вентиляции. В частном доме или в здании ниже пяти этажей проблема решается выведением трубы в стену дома.

Как вывести на улицу

Организация вывода воздуховода из кухни на улицу не представляет особой проблемы для частных домов и многоквартирных зданий, построенных из кирпича, литого бетона или деревянных панелей.

В панельных арболитовых и пенобетонных постройках монтаж выводной части вытяжки возможен только через оконный проем или закладную трубу, уложенную в стену при возведении стен кухни.

Кроме того, вывод должен располагаться на расстоянии не менее 80 см от оконного проема по горизонтали и обязательно оборудоваться обратным клапаном и антиобледенительным грибком.

Вытяжка и естественная вентиляция в кухне

Совместное использование естественной и вытяжной вентиляции позволяет решить достаточно сложную проблему безопасности пользования газовыми приборами. Если в помещении кухни, кроме традиционной газовой плиты, установлены котел или газбойлер, то любая утечка газа при неработающей вытяжке чревата серьезными проблемами.

Монтаж двойной вентиляции в помещении кухни выполняется по схеме, приведенной на рисунке. Вывод от воздуховода через клапан-тройник гарантирует удаление запахов и продуктов горения, даже если центральный вентиляционный ствол из кухни на крышу забит, засорен или заморожен конденсатом.
