Изготовление, монтаж и демонтаж вентиляционных коробов своими руками: материалы, размеры

По каким параметрам проверяют вентиляцию

Проверка систем естественной вентиляции в доме включает следующие работы (п.8.2.2 ГОСТ 34060-2017):

1. Проверку соответствия фактического исполнения систем вентиляции проектной документации (при приемке в эксплуатацию) или паспорту вентиляции дома (при эксплуатации).
2. Определение расхода воздуха (тяги) в каналах и воздуховодах устройств естественной вентиляции.
3. Проверку герметичности (обособленности, плотности кладки) каналов и воздуховодов.
4. Наладку (очистку) систем вентиляции с целью достижения параметров, указанных в проектной документации, по расходу воздуха в каналах, воздуховодах, воздухораспределительных и воздуховытяжных устройствах, а также по воздухообмену в помещениях (при необходимости).

О вентиляционных коробах на кухне

вентиляционный короб умело спрятан в зазеркалье

Многие владельцы небольших квартир задаются вопросом: «можно ли снести вентиляционный короб, неудобно выпирающий из стены?».

Ответ на вопрос однозначен: демонтаж вентиляционных коробов категорически запрещен!

Действительно, если снести вентиляционный короб, площадь кухни увеличится на 0,5 кв. метра. Но самостоятельный снос короба повлечет неприятные последствия:

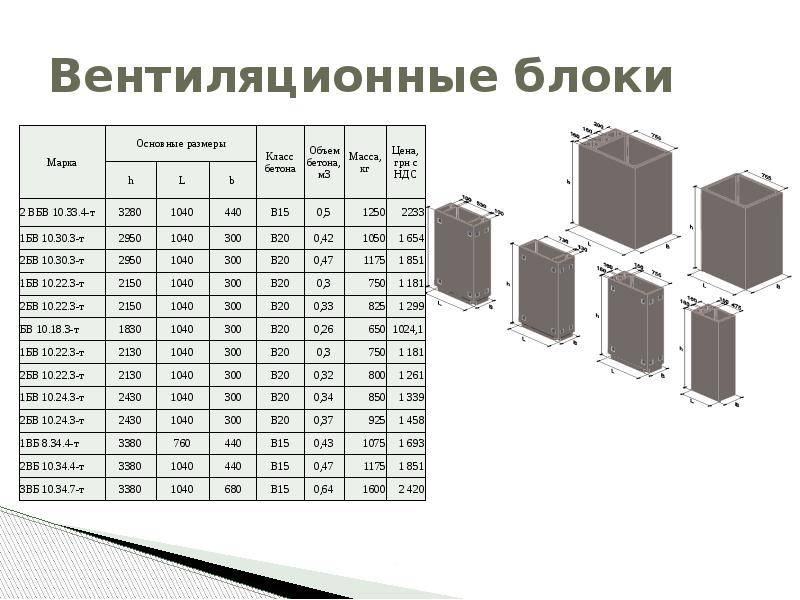

• Шахта представляет собой пирамиду из вентиляционных коробов, установленных друг на друга. Демонтаж любого из них оставляет расположенные выше блоки практически без опоры;
• Если вентиляционный короб снесен, все жители нижних этажей могут забыть о воздухообмене в кухне и вообще в квартире.

Поэтому Жилищная инспекция очень строго относится к общедомовым коммуникациям и потребует восстановления вентиляционного короба в квартире.

О перепланировке короба

перепланировка вентиляционного короба в кирпичном доме

Немало попыток демонтажа короба вентиляции с последующей его перепланировкой закончились провалом. Недостаточно компетентные строители рекомендуют во время ремонта снести короб и заменить его конструкцией из труб, частично освобождающей пространство.

Почему этого делать нельзя:

• Общедомовая вентиляция — это очень нежная система, скорость воздуха в ней падает при малейшем препятствии. Поэтому стояки должны быть строго вертикальными, без поворотов и выступов. Размеры всех участков вентиляционного короба должны быть одинаковыми;
• Если аргументов недостаточно — смотрите п. 1 предыдущего абзаца.

В некоторых случаях жильцам первых этажей удавалось получить разрешение на снос своего участка короба. Ведь ниже уже никто не живет и перепланировка не нанесет вреда другим людям. Реально получить разрешение и на демонтаж дымоходов, расположенных в стенах старых кирпичных домов. Как правило, коммуникации давно не действуют.

Тем не менее, на такие работы требуется разрешение!

Поэтому архитекторы рекомендуют задуматься над тем, чем обшить вентиляционный короб на кухне, превратив его в полезную или эффектную деталь интерьера.

Монтаж системы вентиляции

Установка пластикового воздуховода может осуществляться несколькими способами: его можно проложить по потолку, по стене или по мебели. В последнем варианте воздуховод просто укладывают поверх шкафов или пр. предметов интерьера.

Рекомендуем ознакомиться: Характеристики и монтаж разных видов вентиляционных труб

Если же следует монтировать конструкцию на потолок или стену, то порядок действий будет следующим:

1. Установка пластикового перехода на вытяжку.
2. Закрепление настенной пластины.
3. Вставка вертикального отрезка короба в вытяжку с закреплением на нем угла. При необходимости этот отрезок следует отрезать, чтобы он соответствовал нужной длине.
4. Вставка горизонтальных фрагментов воздуховода – их количество зависит от протяженности конструкции и оно, как правило, указано в проекте.
5. Закрепление горизонтальных прогонов на поверхности стены (потолка).
6. Вставка воздуховода в настенную пластину.

Сам по себе монтаж конструкции абсолютно не сложный, но только в случае существования качественного детального проекта.

Подбор вентиляционных коробов

Перед началом сборки системы, исходя из типа и размера помещения, производят расчет необходимого количества воздуха, требуемого для транспортировки по каналам. Определяется скорость перемещения воздуха, допустимые значения которой составляют: от 1 до 5 м/с – в зависимости от типа вентиляционной системы.

Важно придерживаться указанных лимитов, чтобы не допустить шума и вибраций конструкции, а также подобрать оптимальный размер сечения по расчетной диаграмме. Основная задача организации процессов воздухообмена – избегать излишне длинной трассы и проектировать минимальное количество местных сопротивлений, чтобы облегчить тягу в системе

Основная задача организации процессов воздухообмена – избегать излишне длинной трассы и проектировать минимальное количество местных сопротивлений, чтобы облегчить тягу в системе.

Вытяжные системы

Вытяжные системы на кухне устанавливаются над варочной поверхностью. В процессе приготовления пищи они вытягивают воздух, содержащий пар, частицы жира, продукты горения растительных масел и другие остаточные вещества. С помощью вытяжных систем из помещения выводят все специфические запахи, оставляя воздух в квартире свежим.

Существуют несколько разновидностей кухонных вытяжек:

• настенные – располагаются возле стены над варочной панелью или плитой;
• островные – крепятся к потолку над отдельно стоящей плитой или островным элементом гарнитура со встроенной варочной панелью;
• встраиваемые – плоские модели, как правило, врезаются в навесной модуль кухонного гарнитура, расположенный над плитой;
• угловые – разновидность настенных моделей, имеющие треугольную форму для установки в углу кухни.

Конструкция вытяжной системы, независимо от типа вытяжки, состоит из вытяжного блока с вентиляторами и воздуховода, по которому втягиваемый воздух выводится из помещения наружу.

Воздуховод подсоединяют к внутридомовой вентиляции либо выводят на улицу через окно.

Чаще всего в многоквартирных домах можно встретить первый тип подключения воздуховода к вентиляционной решетке в стене.

В силу особенностей планировки кухни между вентиляционной решеткой в стене и местом установки вытяжки образуется достаточно большое пространство. Хотя воздуховод технически несложно протянуть от вытяжки к вентиляции с помощью гибкой гофрированной трубы, но на практике это портит эстетику кухни.

Для маскировки трубы воздуховода или как альтернатива ему используются специальные вентиляционные короба. Они выполняют и декоративную, и утилитарную функцию, маскируя детали вытяжной системы, которые должны быть скрыты от глаз.

Рекомендуем ознакомиться: Какую лучше трубу выбрать для дымохода

Особенности практического использования коробов

Одним из наиболее интересных решений можно назвать поворотное колено с переменным углом. Зачастую не всегда воздушные потоки в системе вентиляции приходится разворачивать под прямым углом. Иногда два пластиковых короба нужно состыковать под углом в 30о или 60о. Сделать стыковочный узел без «переменки» практически невозможно.

На рынке можно приобрести короба трех различных размеров – 35 см, 50 см и 100 см. Каждая секция пластикового короба представляет собой готовое изделие, на одном конце которого находится посадочный поясок, на другом – расширение. Вставляя поясок одной секции в расширение второй, можно с легкостью набрать воздуховод для системы вентиляции любой сложности.

Здесь главное — не запутаться, при сборке системы вентиляции в первую очередь собирают приемный узел, это может быть выход из вытяжки или входное окно в душевой кабине. На фитинге приемного узла должен находиться посадочный поясок. Первую секцию короба одеваем расширением на поясок приемного узла. Получается, что все последующие пластиковые секции будут одеваться по направлению движения потока. Аналогичным образом выполняется стыковка с любыми фасонными элементами.

Некоторые производители даже наносят стрелки на поверхность короба, чтобы было легче ориентироваться при сборке. Зачем это делается? Большая часть систем вентиляции собирается без использования уплотнительных резинок или прокладок на стыках. Если правильно установить короба, то воздушный поток будет засасывать через неплотности воздух из комнаты. Давление воздуха в потоке всегда ниже, чем за пределами короба.

Если собрать систему вентиляции неправильно, то из-за динамического напора загрязненный воздух будет просачиваться через щели на стыках коробов.

Нередко мастера прибегают к интересному способу проверки правильности сборки системы вентиляции. Вместо того чтобы осматривать каждый пластиковый короб, разыскивая метки и стрелочки, в вытяжку направляют струю дыма и запускают электровентилятор. Если система вентиляции собрана неверно, то на стыках пластиковых коробов будут видны струйки дыма.

Для систем вентиляции большой протяженности, как правило, используют пластиковые короба с каучуковыми прокладками на стыках. Наиболее проблемные места, через которые сифонит воздух, расположены на выходе из поворотных колен. Утечку легко обнаружить по грязным пятнам на пластиковой поверхности вокруг линии стыка.

Виды вытяжек

Различают следующие виды вытяжек для коробов:

1. Купольная подвесная с воздушным фильтром для очистки воздуха, монтируемая непосредственно над источником загрязнения воздуха. Отличается простотой замены и обслуживания.
2. Встраиваемая, устанавливаемая внутри мебели, ниши, потолка. Может иметь нестандартные размеры, поэтому с поиском замены аналогов могут возникать трудности.
3. Плоская, отличающаяся оптимальной мощностью. Способна очищать воздух без дополнительных соединений. Требует частой замены фильтров. Срок их службы минимальный, по сравнению с другими типами вытяжек.

По форме вытяжки бывают:

• угловые;
• островные;
• пристенные.

Купольная подвесная вытяжка

Монтаж жесткого прямоугольного воздуховода

Для состыковки труб вентиляции друг с другом, с фитингами применяют разные соединительные приспособления. Самым популярным в данном вопросе считается фланцевый метод. Тут металлические уголки, шинорейки используются в качестве фланцев для пазов различного профиля. В форме угольника происходит их заделка.

На практике встречаются несколько способов:

1. Предмет необходимого сечения сначала изготавливают, а потом закрепляют при помощи сварки.
2. Распространенным считается вариант соединения частей канала благодаря антикоррозийным заклепкам. Они выглядят как специальные зажимы. На металлическую конструкцию в паз рейки шинной устанавливаются уголки жесткости с технологическими отверстиями для соединения болтами. Соединения между металлическими конструкциями герметизируют уплотнителем из резины от шести до восьми миллиметров. Можно использовать силиконовый уплотнитель. Если в вентиляционной системе будет теплый воздух, то в его конструкции применяется асбестовый картон.

Не везде благодаря болтам, шпилькам и гайкам достигается достаточная герметичность системы.

Если в устройстве структурной вентиляции давление не более 1000 Па, но размеры сторон конструкции велики, применяют зажимы в форме скобы:

• скоба более 900 мм при двадцати миллиметровых фланцах;
• скоба более 1100мм при тридцати миллиметровых.

При давлении более 1000 Па в системе необходимость в использовании скоб выглядит следующим образом:

• для 20-мм стыков используется от 700 мм;
• для 30-мм стыков применяется при ширине больше 900 мм.

На прямых участках конструкции, на стыках требуется меньше зажимов, чем на изогнутых и конусных поверхностях. После любого монтажа обязательно производите проверку.

Как восстановить вентиляционный короб

восстановление вентиляционного короба

Многие владельцы кухонь с перепланировками рано или поздно задумываются о восстановлении вентиляционного короба. Сделать это можно самостоятельно или вызвать специалистов. Профессионалы выполняют работы без демонтажа прилегающей встроенной мебели, но цена подобных услуг довольно велика. Поэтому мы рекомендуем своими руками восстановить вентиляционный короб на кухне, с помощью нашей инструкции.

Перед тем, как что-то делать с вентиляционным коробом на кухне завесьте мебель и бытовую технику полиэтиленовой пленкой от пыли.

Для стенок короба можно использовать:

• газобетон;
• пеноблоки;
• гипсовые плиты.

Это негорючие материалы, за счет пористой структуры обладают небольшим весом, отличной шумоизоляцией. Укладывают их на песчано-цементную смесь или сухой клей.

Не желательно возводить стенку короба из жести, фанеры, ДВП или гипсокартона, так как довольно сложно сделать ее герметичной. А это обязательное условие для работы вентиляции.

Ход работ:

• Освобождаем воздушные каналы. На полу частично снимаем покрытие, на потолке отделку, декоративные короба. Полностью освобождаем место, где когда-то была вентиляционная шахта;
• Из строительных блоков возводим стены, используя уровень. Тщательно замазываем все щели;
• Не забудьте установить на кухне вентиляционную решетку в верхней части короба;
• Теперь можно проверить тягу в восстановленной системе и декоративно оформить новую деталь интерьера.

Если не установить вентиляционную решетку на кухне, нарушится воздухообмен в помещении.

Правила установки вентиляционных конструкций

Монтаж вентиляционных коробов – это уже самый последний этап в процессе обустройства системы вентилирования воздуха в помещении. Сначала же стоит ее спроектировать. Эффективная работа системы вентилирования воздуха в последующем зависит именно от качественно составленного проекта. Именно составленный проект определяет вид, уровень мощности, габариты, специфику планировки, нужную площадь и тип сечения воздуховодов.

Спроектировать вентиляционную систему можно и самостоятельно, однако для этого нужно иметь, как минимум, базовые знания в данной области. Ведь неправильные расчеты могут привести к лишнему шуму воздуховода, недостаточному воздухообмену с его помощью и пр. Поэтому, если присутствуют хотя бы малейшие сомнения – проектирование лучше доверить профессионалам.

Второй этап – закупка всех необходимых материалов, комплектующих и инструментов, в случае необходимости. Количество и параметры всех необходимых деталей должны закупаться в полном соответствии проекту, для того чтобы избежать лишних затрат денег и времени. Ведь если покупать комплектующие на свое усмотрение, то впоследствии придется снова тратить время на поиски и покупку нужных деталей.

Достоинства и преимущества

Для изготовления пластиковых коробов для вытяжки применяется поливинилхлорид — уникальный материал, сочетающий в себе массу положительных качеств.

Так, вентиляционные пластиковые короба, изготовленные из поливинилхлорида, обладают такими нужными и полезными свойствами:

Кухни с вентиляционным коробом

• экологическая безопасность;
• механическая прочность;
• эластичность;
• устойчивость к химически активным и органическим жидкостям;
• стойкость к перепадам температур;
• небольшой удельный вес;
• возможность создания практически любой формы воздуховода;
• простота монтажа;
• легкость в обслуживании;
• возможность демонтажа с целью помывки или ремонта;
• негорючесть;
• широкая цветовая гамма;
• разнообразие форм и размеров;
• доступная цена.

Одним из самых больших достоинств вентиляционных коробов из пластика, является их способность органично занимать место в помещениях любого назначения. Этим изделиям, после установки, ненужно дополнительная отделка. Приятный внешний вид и сглаженные формы воздуховода будут хорошо смотреться, и в жилых помещениях, и в административных зданиях.

Гладкая внутренняя и внешняя поверхность воздуховода из ПВХ обеспечивает практически беспрепятственное прохождение по нему воздуха. На такой поверхности не задерживаются механические частицы. Жир, который, так или иначе, оседает внутри трубы, легко смывается теплым мыльным раствором.

Виды вентиляционных коробов из ПВХ

Вентиляционные короба из поливинилхлорида производятся в круглом, прямоугольном и квадратном сечении.

Каждый из них имеет свои особенности:

• Короба круглого сечения более бесшумны и удобны в эксплуатации. Их легко чистить, так как на внутренних стенках не задерживаются разные механические частицы. Кроме того, для такого рода воздуховодов можно использовать вентиляторы меньшей мощности.
• Короба прямоугольного и квадратного сечения используются для обустройства вентиляционных систем большей мощности. Они позволяют обеспечить рациональное использование пространства, а еще – могут быть легко задекорированы в интерьере.

Если говорить о недостатках, то круглые воздуховоды достаточно сложно скрыть в интерьере, что не очень нравится потребителям. В то же время, квадратные и прямоугольные воздуховоды нуждаются в установке более мощного вентиляционного оборудования, а потому создаю больше шума при работе.

Размеры сечения вентиляционных коробов также бывают разные:

• Прямоугольные производятся с параметрами: 110х55 мм, 120х60 мм, 204х60 мм.
• Круглые имеют диаметр: 100 мм, 125 мм, 150 мм.

Вытяжные системы

Вытяжные системы на кухне устанавливаются над варочной поверхностью. В процессе приготовления пищи они вытягивают воздух, содержащий пар, частицы жира, продукты горения растительных масел и другие остаточные вещества. С помощью вытяжных систем из помещения выводят все специфические запахи, оставляя воздух в квартире свежим.

Существуют несколько разновидностей кухонных вытяжек:

• настенные – располагаются возле стены над варочной панелью или плитой;
• островные – крепятся к потолку над отдельно стоящей плитой или островным элементом гарнитура со встроенной варочной панелью;
• встраиваемые – плоские модели, как правило, врезаются в навесной модуль кухонного гарнитура, расположенный над плитой;
• угловые – разновидность настенных моделей, имеющие треугольную форму для установки в углу кухни.

Конструкция вытяжной системы, независимо от типа вытяжки, состоит из вытяжного блока с вентиляторами и воздуховода, по которому втягиваемый воздух выводится из помещения наружу.

Воздуховод подсоединяют к внутридомовой вентиляции либо выводят на улицу через окно.

Чаще всего в многоквартирных домах можно встретить первый тип подключения воздуховода к вентиляционной решетке в стене.

В силу особенностей планировки кухни между вентиляционной решеткой в стене и местом установки вытяжки образуется достаточно большое пространство. Хотя воздуховод технически несложно протянуть от вытяжки к вентиляции с помощью гибкой гофрированной трубы, но на практике это портит эстетику кухни.

Для маскировки трубы воздуховода или как альтернатива ему используются специальные вентиляционные короба. Они выполняют и декоративную, и утилитарную функцию, маскируя детали вытяжной системы, которые должны быть скрыты от глаз.

Рекомендуем ознакомиться: Канализационные гофрированные трубы для обустройства наружной канализационной системы

Что собой представляет и для чего он нужен

Любой дымоход предназначается для вывода продуктов горения на улицу. Естественно, они проходят через него в горячем состоянии, поэтому в местах перекрытий (потолочных, чердачных, кровельных) горячая печная или каминная труба будет представлять собой пожароопасный объект.

Для противопожарной защиты предусматривают термоизоляцию дымоотвода, в частности путем так называемой разделки. Здесь как раз неоценимую роль играет сооружение короба вокруг дымовой трубы. Материал разделки укладывают в кожух, который изготавливается из негорючего материала и может быть разной высоты.

Второй его немаловажной функцией является декоративное украшение трубы, выступающей на крыше, тем более, если труба не вписывается в общий дизайн

Видимая часть короба

Фасад короба можно выполнить в двух вариантах:

• две распашных дверцы;
• одна горизонтальная, которая открывается снизу вверх.

Как будут открываться дверцы, зависит от вас и лично ваших предпочтений. Здесь учтите ваш рост и особенности конструкции кухонного гарнитура.

В качестве фасада не стоит использовать стекло, так как оно не скроет внутреннюю часть короба и зеркало. Основная функция зеркала — увеличить пространство, а в нашем случае оно будет находиться на уровне выше глаз и его роль в увеличении помещения будет ничтожно мала.

Короба для вытяжки прячут гафротрубы

Фасад кухонного короба должен ничем не отличаться от фасадов других кухонных шкафов. Не забывайте, его роль — маскировка. Это достаточно легко, если вы закажите весь кухонный гарнитур у одного производителя и заранее сообщите ему размеры будущей вытяжки.

Если же вы самостоятельно принялись за изготовление короба, постарайтесь подобрать одинаковый материал и средство для нанесения цвета или рисунка.

Материал для изготовления короба для вытяжки прямо пропорционально зависит от материала, из которого собран кухонный гарнитур.

Наиболее часто используемые материалы: натуральное дерево, ДСП и МДФ.

Можно предположить, что короб не так будет подвергаться воздействию воды, жара или пара, как столешница. Поэтому на материале для его изготовления можно сэкономить. Как показывает практика, это ложный вывод.

Выбор короба для вытяжки — серьезное занятие

Короб точно так же, как и любая другая кухонная поверхность, подвергается воздействию всех химических реакций, происходящих на кухне. На нем оседает запах, жир, гарь и пар. И очищать его приходится точно так же, как и любой другой фасад. Поэтому материал для короба должен выдерживать еще и чистящие средства.

Для надежности и более длительной гарантии постарайтесь заказать кухонный гарнитур у одного производителя.

Вытяжки крепятся с помощью специальных отверстий по углам, в которые вкручиваются болты. Телескопическая вытяжка крепится точно так же, за исключением нижнего горизонта, так как он закрепляется «по установке».

Особенность телескопических вытяжек заключается в том, что одна часть механизма должна находиться внутри короба. Эта часть крепится к нижнему горизонту короба. Поэтому нижний горизонт получается несколько приподнятым по отношению к нижней части короба.

Оформление вытяжки для кухни

Установка вытяжки довольно простой процесс: сначала стяните верхний горизонт с боками, затем установите эту конструкцию на вытяжку. После чего «по месту» установите нижний горизонт и зафиксируйте его местоположение в коробе.

Далее на этом уровне просверлите отверстия в боках короба и закрепите нижний горизонт.

Мы вам представили краткую рекомендацию по установке вытяжки в короб. Конечно, существует масса других конструкций, более сложных, но для начинающего ремонтника этого вполне достаточно.

Вытяжка — это неотъемлемая часть кухни, ведь она избавит вас от нежелательных запахов, испарений и жира, оседающего на стенках шкафа. Конечно, проветрить кухню можно, открыв окна, но это не всегда эффективно и не всегда возможно.

А вытяжка без короба смотрится как нефункционирующая часть кухонной техники и создает на кухне ощущение постоянного ремонта.

Поэтому короб — это важная деталь в вашем кухонном интерьере, о которой следует побеспокоиться заранее. Ведь, если заказывать короб отдельно от кухонного гарнитура — его стоимость завышается, так как размер заказа небольшой. Конечно же, если вы обладаете столярными навыками, вам можно только позавидовать и пожелать удачи в работе.

В противном случае не стоит испытывать первый опыт на столь важной конструкции

Как правильно рассчитать размеры пластикового короба

Для полноценного функционирования кухонной вентиляционной системы необходимо правильно выбрать мощность вытяжки и рассчитать параметры воздухоотвода. Основным показателем при выборе короба является его внутреннее сечение. От этого размера и от мощности двигателя будет зависеть пропускная способность системы в целом.

Статья по теме:

Документов, каким-либо образом регламентирующих мощность потока, не существует. В бытовом варианте за среднюю величину принимают скорость 3-7 м/сек. Величина сечения традиционно выбирается равной или незначительно большей, чем размеры патрубка для воздухоотвода на вытяжке. Иногда, если практически не планируется включение вытяжки на полную мощность, сечение канала выбирается меньше, чем на выходном отверстии вытяжки.

Размер сечения короба должен соответствовать величине патрубка воздуховода

Рассчитать сечение воздухоотвода можно по формуле P = S*(M/N), где S – площадь сечения патрубка, М – объем проводимого воздуха при планируемом режиме, N – объем выходящего воздуха при работе вытяжки в максимальном режиме. Полученное Р – это и есть необходимый размер сечения. Если сечение короба выбрано меньше рекомендуемых размеров, возможны следующие последствия:

• увеличивается нагрузка на вентилятор и двигатель, что может привести к поломке данных механизмов;
• снижается интенсивность воздухооборота в самом помещении;
• повышается уровень шума в вентиляционном канале;
• возникает вибрация, которая негативно сказывается на состоянии креплений.

Увеличенное (относительно размеров, рекомендуемых инструкцией) сечение канала негативно на работе вентиляционной системы не сказывается.

Правильно посчитать сечение короба можно по формуле P = S*(M/N)

Размеры пластиковых вентиляционных коробов круглой формы, наиболее часто встречающихся в продаже, следующие:

• 80 мм, площадь сечения – 50,3 см²;
• 100 мм, площадь сечения – 78,5 см²;
• 125 мм, площадь сечения – 122,7 см²;
• 150 мм, площадь сечения – 176,7 см².

Размеры вентиляционных прямоугольных пластиковых коробов, используемых в бытовом назначении, имеют такие показатели:

• 110х55 мм, площадь сечения – 60,5 см²;
• 120х60 мм, площадь сечения – 72 см²;
• 204х60 мм, площадь сечения – 122,4 см².

Стандартные размеры сечения круглых коробов: 80, 100, 125 и 150 мм

Выше приведены традиционные показатели, но встречаются и нестандартные размеры. Прежде чем планировать установку вентканала особых размеров, стоит убедиться, что такие изделия производятся и их можно приобрести.

Вытяжные системы

Вытяжные системы на кухне устанавливаются над варочной поверхностью. В процессе приготовления пищи они вытягивают воздух, содержащий пар, частицы жира, продукты горения растительных масел и другие остаточные вещества. С помощью вытяжных систем из помещения выводят все специфические запахи, оставляя воздух в квартире свежим.

Существуют несколько разновидностей кухонных вытяжек:

• настенные – располагаются возле стены над варочной панелью или плитой;
• островные – крепятся к потолку над отдельно стоящей плитой или островным элементом гарнитура со встроенной варочной панелью;
• встраиваемые – плоские модели, как правило, врезаются в навесной модуль кухонного гарнитура, расположенный над плитой;
• угловые – разновидность настенных моделей, имеющие треугольную форму для установки в углу кухни.

Конструкция вытяжной системы, независимо от типа вытяжки, состоит из вытяжного блока с вентиляторами и воздуховода, по которому втягиваемый воздух выводится из помещения наружу.

Воздуховод подсоединяют к внутридомовой вентиляции либо выводят на улицу через окно.

Чаще всего в многоквартирных домах можно встретить первый тип подключения воздуховода к вентиляционной решетке в стене.

В силу особенностей планировки кухни между вентиляционной решеткой в стене и местом установки вытяжки образуется достаточно большое пространство. Хотя воздуховод технически несложно протянуть от вытяжки к вентиляции с помощью гибкой гофрированной трубы, но на практике это портит эстетику кухни.

Для маскировки трубы воздуховода или как альтернатива ему используются специальные вентиляционные короба. Они выполняют и декоративную, и утилитарную функцию, маскируя детали вытяжной системы, которые должны быть скрыты от глаз.

Рекомендуем ознакомиться: Как навсегда избавиться от появления конденсата в вентиляционной трубе?

Частые ошибки и проблемы при установке

Нарушение нормативных размеров размещения короба и дымовых каналов в потолочном проеме, что приводит к конфликтным ситуациям с пожарной службой.

Слишком большой зонт, установленный на оголовке, может стать причиной бурых потёков на крыше. На его холодных поверхностях образовывался всю зиму конденсат. Площадь зонта необходимо уменьшить.

Такая же ситуация может сложиться с металлическим коробом на крыше, закрывающим сразу дымовые и вытяжные каналы. Поможет керамзит, насыпанный до краев каналов в данный кожух.

Использование проходки без засыпки термоизоляционного материала. Практически защиты нет никакой.

Можно ли крепить шкафы на венткороб

Сначала выясним, что такое короб для вентиляции. С конструктивной точки зрения это канал круглого или квадратного (прямоугольного) сечения, который может быть накладным или встроенным.

Конструктивно короб представляет собой вентиляционный канал круглого, квадратного или прямоугольного сечения. По способу монтажа может быть встроенным или навесным. Также в оснащение включаются дополнительные элементы:

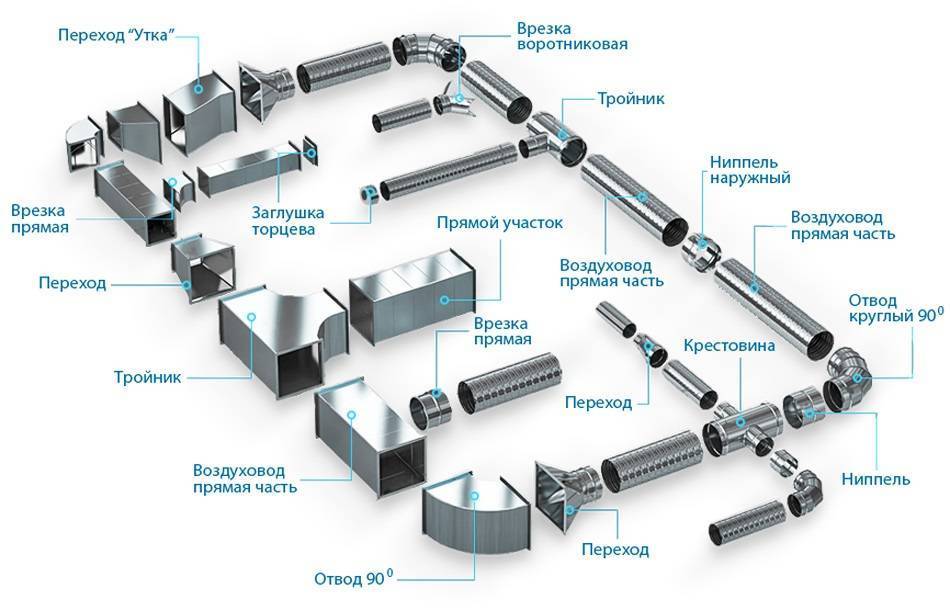

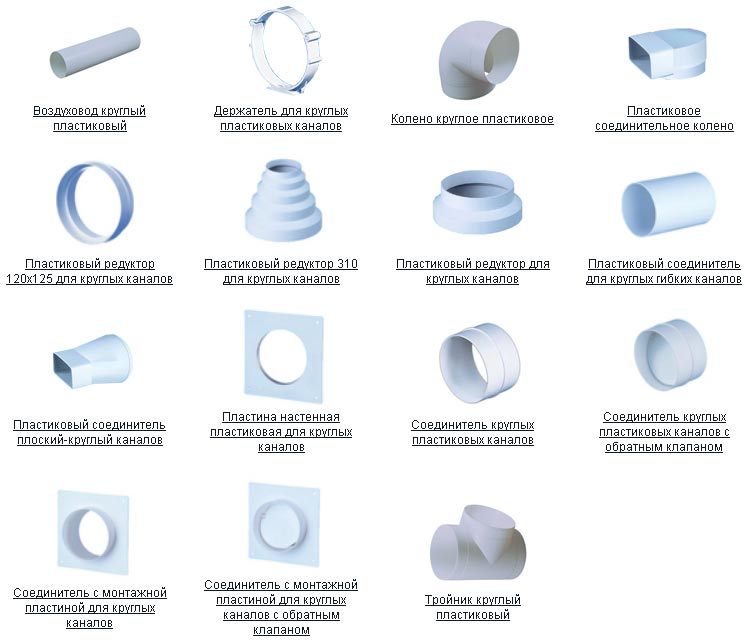

• Герметичные переходники для подвода короба к основной вентиляционной шахте.
• Колено или шарнир, который необходим для проводки короба под углом.
• Соединительные фитинги для увеличения длины короба.
• Обратный клапан. Он включается в конструкцию для защиты от выдува воздуха из вентиляционной шахты в квартиру.
• Декоративная защитная решетка для препятствия попаданию в вентиляцию посторонних элементов.

Короба изготавливают из гипсокартона, металла, дерева, но чаще всего востребованы универсальные изделия из пластика – все зависит от конкретного интерьера.

Декор коробов также зависит от применения: в квартирах они могут быть покрыты различным орнаментов, в промышленных цехах – быть гладкими. Но, что актуально для двух типов – возможность легкого доступа для ремонта и обслуживания.

И теперь подходим к самому главному – типоразмерам короба, которые влияют на возможность декорирования его среди элементов кухонного гарнитура. Габариты короба зависят от его пропускной способности. Как правило, заказывая мебель по индивидуальным запросам, владельцы квартир просят изготовить один навесной шкаф с неглубокой емкостью, в этом шкафу и будет проложен вентиляционный короб.

Кроме того, есть ряд приемлемых и вполне эффективных вариантов:

В больших кухонных помещениях используются отдельные шкафы. Их размещают таким образом, чтобы напольный шкаф закрывал место подвода к вентиляции.

Важно! До того, как приступить к разработке дизайна кухни, необходимо ознакомиться с магистральной схемой прокладки вентиляции и вентиляционного короба. Следует отметить, что вешать шкафы непосредственно на короб крайне нежелательно. Все зависит от толщины стенок короба и его несущих способностей

Все зависит от толщины стенок короба и его несущих способностей.

• Если на кухне имеется вентиляционный короб, то его можно закрыть встраиваемой мебелью, которая монтируется к полу и соседним элементам гарнитура.
• Легкие навесные декорирующие модули также могут скрыть вентиляционный короб, делая его естественной частью интерьера.

Предназначение воздуховодов

Воздуховод – это один из основных элементов вентиляционной системы, предназначение которого – перераспределять воздух, обеспечивая как его приток в помещение, так и вытяжку из него. Вентиляция, при этом, может быть и естественной, и принудительной – с помощью специальных устройств.

Воздуховоды применяются не только для вентиляции, но и чтобы обеспечивать циркуляцию воздушных масс при:

• Воздушном отоплении.
• Кондиционировании воздуха.
• Транспортировании воздуха с технологической целью.

В зависимости от их предназначения, может использоваться разнообразный материал для воздуховодов – черная или оцинкованная сталь, алюминиевая фольга, армированная стальная проволока, полиэстеровая пленка, комбинированные материалы или пластик. Наиболее востребованными в домашнем обиходе являются именно пластиковые вентиляционные короба.

Вентиляция на кухне

Наличие венткороба на кухне многих раздражает, так как он занимает существенную часть полезного пространства, как считают некоторые. Его демонтаж может освободить дополнительные 0,5 кв. м площади, но делать так нельзя.

Самостоятельное удаление такого элемента вентиляционной системы, как потолочный короб, может привести к следующему:

• вентиляционная шахта формируется по принципу пирамиды, когда идущие ниже короба служат опорой для верхних, поэтому демонтаж любого короба ослабляет конструкцию в целом, так как верхние элементы системы лишаются опоры;
• удаление вентиляционного короба в отдельно взятой квартире приводит к тому, что для помещений, находящихся ниже в плане этажности здания, перекрывается доступ к системе воздухообмена.

В связи с перечисленными причинами, Жилищная инспекция всегда чутко реагирует на факты нарушения, связанные с общедомовыми коммуникациями. Поэтому минимум, что вам грозит в случае демонтажа такого элемента кухни, как короб для вентиляции, – это вынесение требования о его восстановлении.

Как выбрать?

Выбор короба для вытяжки зависит от следующих критериев:

• особенностей эксплуатации — температуры, влажности, запылённости помещения, механических воздействий;
• предельно допустимой нагрузки на несущие конструкции;
• мощности вентиляционного оборудования;
• требований к вибро- и шумоизоляции.

При выборе воздуховода необходимо следовать следующим рекомендациям:

• количество стыков должно быть минимальным;
• следует уменьшить число конструктивных элементов при создании плана разводки и сохранить при этом параметры системы;
• для снижения количества засоров, сопротивления движения потока, шума и вибраций поворотов канала должно быть минимум.

Короб для вытяжки на кухне

Правила выбора сечения воздуховода

Сечение воздуховодов подбирается в зависимости от мощности вытяжки, максимальной пропускной способности воздуха, нормативных требований к установке и эксплуатации. Обычно размер принимают равным площади входного патрубка вытяжки или немного большим. При редком использовании вентиляции допускается уменьшение сечения относительно патрубка.

Площадь сечения Sc (см2) рассчитывают по формуле:

S_c=L×k/V,

где L — расход воздуха в м3/час;

V — скорость движения воздуха в системе вентилирования м/сек;

k — коэффициент согласования размерностей, в данных единицах измерения равен 2,778.

Определить фактическое сечение S (см2) круглой формы можно определить так:

S=(π·D^2)/400,

где D — диаметр трубы в см2.

Для прямоугольных воздуховодов фактическое сечение определяется по такой формуле:

S=(A·B)/100,

где А — ширина канала в мм, а В — длина, мм.

Производители и модели готовых решений: рейтинг и цены

Рейтинг вытяжных систем выглядит следующим образом:

• в бюджетном классе стоимостью до 10 тыс. руб.: Siarko, Faber, Korting, Kuppersberg;
• в среднем классе до 50 тыс. руб.: Miele, Siemens, Smeg, Teka;
• в элитном классе от 50 тыс. руб.: Electrolux, Falmec, Bauknecht.

ТОП-5 производителей вытяжек: Hansa, Gorenje, Samsung, Elikor, Bosh.
